采油工程实验-裂缝导流能力模拟实验
采油工程实验.ppt
(1)不要触摸运转中抽油机的平衡块和刹车； (2)要保证泵筒中心线与驴头对齐； (3)开动抽油机前，一定要检查相应的供液管和供气管是否畅通； (4)不要无休止地拧空气定值器的调节钮； (5)实验过程中要注意观察柱塞和凡尔的工作情况； (6)出现意外情况时先关闭电源。
中国石油大学(华东)石油工程实验中心
1.5吨(或1KN)时，将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，调节定值器旋钮，使浮 子指示到流量计刻度的最高度值。 ③送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。 同时读出流量数Q和对应的压力P(精密压力表 示数)。 ④需要载荷分别依次加到3吨、5吨、 (7吨) 、10吨、(12吨)、15吨、(18吨)、20吨、25吨、30吨读出相应的P，Q值， 用达西公式计算。注意：在测点7、12、18吨处，保持载荷不变，改变P(调定值器阀)，读出Q, 记5组数据，用于二项 式公式计算。 ⑤试验结束后，关送油阀，按红钮关电源，慢慢打开回油阀卸载，将岩心取出，观察支撑剂破碎情况。 ⑥双层支撑剂测定：将重量为岩心上铺设单层时支撑剂重量2倍浓度分量的支撑剂铺于岩心表面，依次按步骤(2)进行 操作，测出不同载荷下的P及Q值。
中国石油大学(华东)石油工程实验中心
三、裂缝导流能力实验
实验设备及材料
实验设备：裂缝导流仪，包括以下组成部分：压力试验机；空气压 缩机；定值器；精密压力表；浮子流量计；岩心(钢板)模；游标卡尺、 电子天平。
实验介质：不同产地的石英砂和陶粒 。
实验仪器照片 中国石油大学(华东)石油工程实验中心
三、裂缝导流能力实验
实验步骤
(1) 准备实验工作
①记录使用的支撑剂名称、产地、粒径及室内温度下的气体粘度。
裂缝导流能力实验

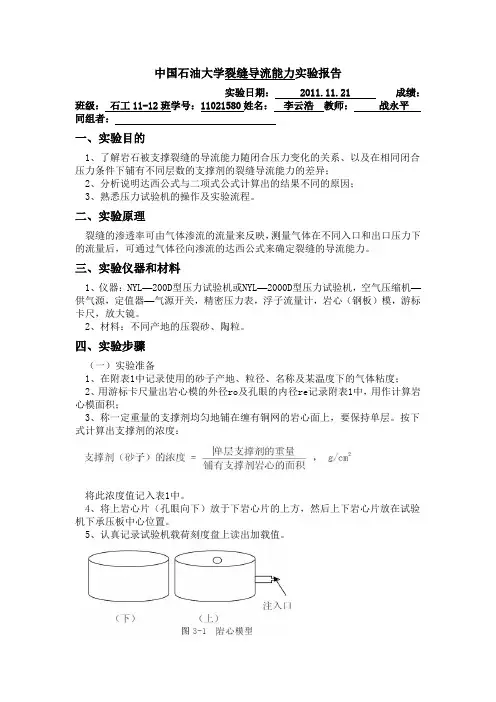

中国石油大学裂缝导流能力实验报告实验日期： 2011.11.21 成绩：班级：石工11-12班学号：11021580姓名：李云浩教师：战永平同组者：一、实验目的1、了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2、分析说明达西公式与二项式公式计算出的结果不同的原因；3、熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1、仪器：NYL—200D型压力试验机或NYL—2000D型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2、材料：不同产地的压裂砂、陶粒。
四、实验步骤（一）实验准备1、在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2、用游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面积；3、称一定重量的支撑剂均匀地铺在缠有铜网的岩心面上，要保持单层。
按下式计算出支撑剂的浓度：将此浓度值记入表1中。
4、将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5、认真记录试验机载荷刻度盘上读出加载值。
（二）岩心加压法1、岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2、旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
3、送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
同时读出流量数Q和对应的压力P（精密压力表示数）,记录在附表3中。
采油工程实验-裂缝导流能力模拟实验
采油工程实验-裂缝导流能力模拟实验中国石油大学（采油工程）实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：一、实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2．析说明达西公式与二项式公式计算出的结果不同的原因；3.熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1.仪器：NYL—200D型压力试验机或NYL—2000D型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2.材料：不同产地的压裂砂、陶粒。
四、实验步骤（一）实验准备1.在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2.游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面积；3.称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在缠有铜网的岩心面上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。
然后称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑剂的浓度：支撑剂（沙子）的浓度=单层支撑剂的重量，g/cm2铺有支撑剂岩心的面积将此浓度值记入表1中。
4.将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5.认真记录试验机载荷刻度盘上读出加载值。
图3-1岩心模型（二）岩心加压法1.岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2.旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
延大采油工程实验指导04裂缝导流能力模拟实验

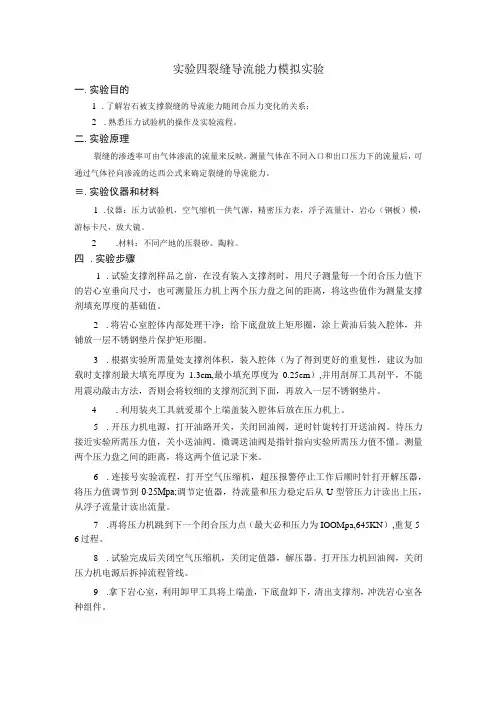

实验四裂缝导流能力模拟实验一.实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系；2.熟悉压力试验机的操作及实验流程。
二.实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
≡.实验仪器和材料1.仪器：压力试验机，空气缩机一供气源，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2.材料：不同产地的压裂砂、陶粒。
四.实验步骤1.试验支撑剂样品之前，在没有装入支撑剂时，用尺子测量每一个闭合压力值下的岩心室垂向尺寸，也可测量压力机上两个压力盘之间的距离，将这些值作为测量支撑剂填充厚度的基础值。
2.将岩心室腔体内部处理干净；给下底盘放上矩形圈，涂上黄油后装入腔体，并铺放一层不锈钢垫片保护矩形圈。
3.根据实验所需量处支撑剂体积，装入腔体（为了得到更好的重复性，建议为加载时支撑剂最大填充厚度为 1.3cm,最小填充厚度为0.25cm）,并用刮屏工具刮平，不能用震动敲击方法，否则会将较细的支撑剂沉到下面，再放入一层不锈钢垫片。
4.利用装夹工具就爱那个上端盖装入腔体后放在压力机上。
5.开压力机电源，打开油路开关，关闭回油阀，逆时针旋转打开送油阀。
待压力接近实验所需压力值，关小送油阀。
微调送油阀是指针指向实验所需压力值不懂。
测量两个压力盘之间的距离，将这两个值记录下来。
6.连接号实验流程，打开空气压缩机，超压报警停止工作后顺时针打开解压器，将压力值调节到0∙25Mpa;调节定值器，待流量和压力稳定后从U型管压力计读出上压，从浮子流量计读出流量。
7.再将压力机跳到下一个闭合压力点（最大必和压力为IOOMpa,645KN）,重复5-6过程。
8.试验完成后关闭空气压缩机，关闭定值器，解压器。
打开压力机回油阀，关闭压力机电源后拆掉流程管线。
9.拿下岩心室，利用卸甲工具将上端盖，下底盘卸下，清出支撑剂，冲洗岩心室各种组件。
裂缝导流能力模拟实验
中国石油大学采油工程实验报告实验日期： 成绩：班级： 学号： 姓名： 教师： 同组者：实验三 裂缝导流能力模拟实验一、实验目的(1) 了解支撑裂缝导流能力随闭合压力变化的规律，以及相同闭合压力条件下不同铺砂层数导流能力的差异；(2) 分别应用达西公式和二项式公式进行计算，分析结果的异同点，并说明原因；(3) 熟悉裂缝导流仪的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料(1) 仪器名称：裂缝导流仪，包括以下组成部分：压力试验机；空气压缩机；定值器；精密压力表；浮子流量计；岩心(钢板)模；游标卡尺、电子天平。
(2) 材料：不同产地的石英砂和陶粒。
四、实验步骤(1) 准备实验工作① 在附表1中记录使用的支撑剂名称、产地、粒径及室内温度下的气体粘度。
② 用游标卡尺量出岩心模的外径o r 和孔眼的内径e r ，记录在附表1中，用作计算岩心模面积。
③ 称一定重量的支撑剂(记下支撑剂的颗粒直径)均匀地铺在岩心模面上，要保持单层。
并按下式计算出支撑剂的浓度：支撑剂浓度=铺有支撑剂岩心的面积单层支撑剂的重量(g/cm 2)，将此浓度值记入表1中。
④ 将上岩心片(孔眼向下)放于下岩心片的上方，然后将上下岩心片放在试验机下承压板中心位置。
⑤ 认真记录试验机载荷刻度盘上读出加载值。
(下) (上)图1 岩心模型(2) 岩心加压① 岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
② 旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针(黑针)转到1.5吨(或1KN)时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮，使浮子指示到流量计刻度的最高度值。
③ 送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
压裂模拟实验报告

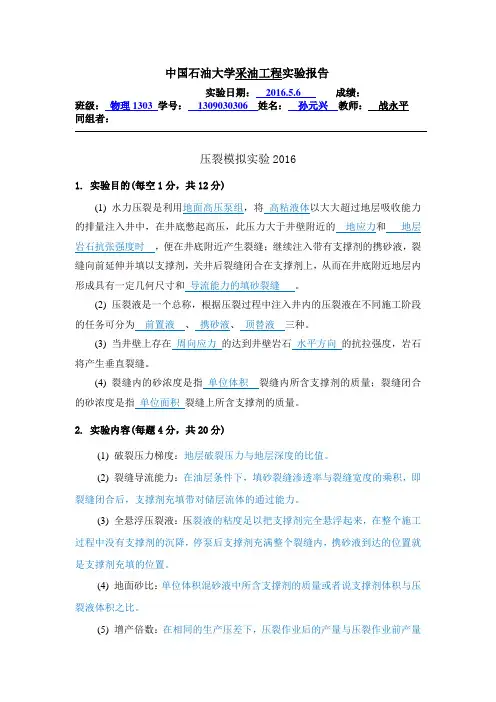

中国石油大学采油工程实验报告实验日期：2016.5.6 成绩：班级：物理1303 学号：1309030306 姓名：孙元兴教师：战永平同组者：压裂模拟实验20161. 实验目的(每空1分，共12分)(1) 水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中，在井底憋起高压，此压力大于井壁附近的地应力和地层岩石抗张强度时，便在井底附近产生裂缝；继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和导流能力的填砂裂缝。
(2) 压裂液是一个总称，根据压裂过程中注入井内的压裂液在不同施工阶段的任务可分为前置液、携砂液、顶替液三种。
(3) 当井壁上存在周向应力的达到井壁岩石水平方向的抗拉强度，岩石将产生垂直裂缝。
(4) 裂缝内的砂浓度是指单位体积裂缝内所含支撑剂的质量；裂缝闭合的砂浓度是指单位面积裂缝上所含支撑剂的质量。
2. 实验内容(每题4分，共20分)(1) 破裂压力梯度：地层破裂压力与地层深度的比值。
(2) 裂缝导流能力：在油层条件下，填砂裂缝渗透率与裂缝宽度的乘积，即裂缝闭合后，支撑剂充填带对储层流体的通过能力。
(3) 全悬浮压裂液：压裂液的粘度足以把支撑剂完全悬浮起来，在整个施工过程中没有支撑剂的沉降，停泵后支撑剂充满整个裂缝内，携砂液到达的位置就是支撑剂充填的位置。
(4) 地面砂比：单位体积混砂液中所含支撑剂的质量或者说支撑剂体积与压裂液体积之比。
(5) 增产倍数：在相同的生产压差下，压裂作业后的产量与压裂作业前产量的比值。
3. 实验流程与步骤(每空1分，共12)(1) 压裂施工设备由地面设备和压裂车组两部分组成。
地面设备主要包括 压裂管汇 、 蜡球管汇 、 压裂井口装置 ；压裂车组包括 泵车 、 罐车 、 混砂车、 仪表车 、 水泥车 。
(2) 泵车的作用：一是 泵送液体 ；二是 使液体升压 ；混砂车的作用：一是 把支撑剂与压裂液充分混合 ；二是 为泵车提供充足的液体 。
中国石油大学(华东)裂缝导流能力实验
裂缝导流能力实验一、 实验目的1、了解支撑裂缝导流能力随闭合压力变化的规律，以及相同闭合压力条件下不同铺砂层数导流能力的差异。
2、分别应用达西公式和二项式公式进行计算，分析结果的异同点，并说明原因。
3、熟悉裂缝导流仪的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、 实验仪器和材料1、仪器名称：裂缝导流仪，包括以下组成部分：压力试验机、空气压缩机、定值器、精密压力表、浮子流量计、岩心（钢板）模、游标卡尺、电子天平、放大镜。
2、材料：不同产地的石英砂和陶粒。
四、实验步骤（1） 准备实验工作1、在附表 1 中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2、用游标卡尺量出岩心模的外径 ro 及孔眼的内径 re 记录附表 1 中，用作计算岩心模面积；3、称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在缠有铜网的岩心面上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。
然后称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑剂的浓度：2=单层支撑剂的重量支撑剂浓度（g/cm ）铺有支撑剂岩心的面积，将此浓度值记入表 1 中。
4、将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5、认真记录试验机载荷刻度盘上读出加载值。
图1岩心模型（2） 岩心加压法1、岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2、旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到 1.5 吨（或 1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
压裂模拟实验报告
中国石油大学采油工程实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：无压裂模拟实验20161. 实验目的(每空1分，共12分)(1) 水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中，在井底憋起高压，此压力大于井壁附近的地应力和岩石抗张强度，便在井底附近产生裂缝；继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和高导流能力的填砂裂缝。
(2) 压裂液是一个总称，根据压裂过程中注入井内的压裂液在不同施工阶段的任务可分为前置液、携砂液、顶替液三种。
(3) 当井壁上存在的周向应力达到井壁岩石水平方向的抗拉强度，岩石将产生垂直裂缝。
(4) 裂缝内的砂浓度是指单位体积裂缝内所含支撑剂的质量；裂缝闭合的砂浓度是指单位面积裂缝上所含支撑剂的质量。
2. 实验内容(每题4分，共20分)(1) 破裂压力梯度：地层破裂压力与地层深度的比值。
(2) 裂缝导流能力：油层条件下填砂裂缝渗透率与裂缝宽度的乘积。
(3) 全悬浮压裂液：压裂液粘度足以把支撑剂完全悬浮起来，在整个施工过程中没有支撑剂的沉降，停泵后支撑剂充满整个裂缝内，因而携砂液到达的位置就是支撑剂的位置。
(4) 地面砂比：单位体积混砂液中所含的支撑剂质量；支撑剂体积与压裂液体积之比。
(5) 增产倍数：在相同的生产压差下，压裂作业后的产量与压裂作业前产量的比值。
3. 实验流程与步骤(每空1分，共12)(1) 压裂施工设备由地面设备和压裂车组两部分组成。
地面设备主要包括 压裂管汇 、 蜡球管汇 、 压裂井口装置 ； 压裂车组包括 泵车、 混砂车、 罐车 、 仪表车 、 水泥车 。
(2) 泵车的作用：一是 泵送液体 ；二是 使液体升压；混砂车的作用：一是 把支撑剂与压裂液充分混合 ；二是 为泵车提供充足的液体 。
4. 数据处理（写出算例）（30分）(1) 计算闭合压力(计算一组数据即可)以100KN 载荷为例计算：(2) 用达西公式计算裂缝导流能力(计算一组数据即可)以单层入口压力2.39atm ，出口压力1atm ，流量0.94m ³/d=261.1cm ³/s 为例计算：W=1cm同理可求出其他测点的闭合压力和裂缝导流能力，如表1表1不同载荷下的闭合压力和裂缝导流能力载荷（kN ）P 闭（kg/cm 2）K f W （μm 2⋅cm ） 单层双层50 76.78 1.006 0.9984 100 153.56 1.006 0.9984 120 184.28 1.006 0.9984 150 230.34 1.006 0.9984 200 307.13 1.006 0.9984 250383.91 1.006 0.9984(3) 用二项式公式计算120KN 载荷的导流能力(画图注意横纵坐标名称与单位)注：)43r r (ln w πaK 2μA o e f g -∙=，{a =86.4，Q (m 3/d)；g μ(mPa ·s)；P (MPa)}，入口压力，出口压力为绝对压力。
裂缝导流能力实验 ++++
我中国石油大学采油工程实验报告实验日期：2014.11.14 成绩：班级：学号：姓名:教师：战永平同组者：实验三裂缝导流能力模拟实验一、实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的规律,以及在相同闭合压力条件下不同铺砂浓度导流能力的差异；2.分别应用达西公式与二项式公式计算，分析结果的异同点，并说明原因；3.熟悉裂缝导流仪的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1. 仪器名称:裂缝导流仪,包括以下组成部分:压力试验机，空气压缩机，定值器，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺,电子天平.2. 材料：同产地的石英砂和陶粒。
四、实验步骤1、准备实验工作（1）在附表1中记录使用的支撑剂名称、产地、粒径及室内温度下的气体粘度；（2）用游标卡尺量出岩心模的外径及孔眼的内径,记录附表1中，用作计算岩心模面积；（3）称一定重量的支撑剂（记下支撑剂的颗粒直径）均匀地铺在岩心模面上，要保持单层，铺完后用放大镜检查一下支撑剂是否铺的均匀和紧密。
然后称剩余支撑剂的重量，二者之差即为铺在岩心上的支撑剂的重量，并按下式计算出支撑剂的浓度：2g ，铺有支撑剂岩心的面积单层支撑剂的重量支撑剂（砂子）的浓度将此浓度值记入表1中。
（4）将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
（5）认真记录试验机载荷刻度盘上加载值。
2、岩心加压法（1）岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
（2）旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针(黑针)转到1.5吨(或1KN)时,将送油阀放慢关闭维持此点上.将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
支撑剂裂缝导流能力实验
支撑剂裂缝导流能力实验一、引言支撑剂裂缝导流能力实验是石油勘探和开采过程中的重要环节之一，通过在地下岩层中注入支撑剂，形成裂缝以增加油气储集层的渗透性和产能。
然而，支撑剂在注入过程中可能出现聚集现象，导致裂缝未能达到预期的效果。
因此，为了评估支撑剂的裂缝导流能力，需要进行相应的实验研究。
本文将介绍支撑剂裂缝导流能力实验的目的、实验装置和流程、实验结果及其分析，以及对实验结果的讨论和应用前景。
二、目的支撑剂裂缝导流能力实验的目的是评估不同类型支撑剂在地下岩层中形成裂缝后的导流能力，为石油开发提供理论依据和技术支持。
三、实验装置和流程1. 实验装置实验装置主要由以下部分组成： - 岩心模型：模拟地下岩层，用于注入支撑剂和测量裂缝导流能力。
- 注入装置：用于将支撑剂注入岩心模型，可以控制注入压力、注入速度等参数。
- 测量装置：用于测量裂缝导流能力，包括压力传感器、流量计等。
2. 实验流程实验流程如下： 1. 准备岩心模型：选择合适的岩心样本，按照实验要求进行处理和制备。
2. 注入支撑剂：将支撑剂注入岩心模型，控制注入参数，例如注入压力、注入速度等。
3. 测量裂缝导流能力：通过压力传感器等测量装置，记录裂缝导流能力相关的数据，如注入压力、裂缝宽度、流量等。
4. 分析数据：对实验数据进行分析和统计，计算裂缝导流能力的指标。
四、实验结果及其分析1. 实验结果实验得到的主要结果如下： - 支撑剂注入过程中，裂缝宽度和注入压力的变化曲线。
- 不同类型支撑剂在地下岩层中形成的裂缝宽度。
- 支撑剂注入后的裂缝导流能力，包括流量、渗透率等指标。
2. 数据分析根据实验结果，可以进行如下数据分析： - 不同类型支撑剂的裂缝导流能力对比：比较不同支撑剂的导流能力，评估其在实际应用中的优劣。
- 注入参数对裂缝导流能力的影响：分析注入压力、注入速度等参数对裂缝导流能力的影响程度，为优化注入过程提供依据。
- 支撑剂聚集对裂缝导流能力的影响：研究支撑剂聚集现象对裂缝导流能力的影响，探讨减少聚集的方法。
石油大学--裂缝导流能力实验
中国石油大学 采油工程 实验报告实验日期： 成绩：班级： 学号： 姓名： 教师：同组者：裂缝导流能力实验一、实验目的1. 了解支撑裂缝导流能力随闭合压力变化的规律，以及相同闭合压力条件下不同铺砂层数导流能力的差异；2. 分别应用达西公式和二项式公式进行计算，分析结果的异同点，并说明原因；3. 熟悉裂缝导流仪的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料（1）仪器名称：裂缝导流仪，包括以下组成部分：压力试验机；空气压缩机；定值器；精密压力表；浮子流量计；岩心（钢板）模；游标卡尺、电子天平。
（2）材料：不同产地的石英砂和陶粒。
四、实验步骤（1）实验准备①在表1中记录使用的支撑剂名称、产地、粒径及室内温度下的气体粘度。
②用游标卡尺量出岩心模的外径o r 和孔眼的内径e r ，记录在表1中，用作计算岩心模面积。
③称一定重量的支撑剂（记下支撑剂的颗粒直径）均匀地铺在岩心模面上，要保持单层。
并按下式计算出支撑剂的浓度：）（铺有支撑剂岩心的面积单层支撑剂的重量支撑剂浓度2/cm g将此浓度值记入表1中。
④将上岩心片（孔眼向下）放于下岩心片的上方，然后将上下岩心片放在试验机下承压板中心位置。
⑤认真记录试验机载荷刻度盘上读出加载值。
（2）岩心加压①岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
②旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN ）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计的最高刻度值。
③送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
同时读出流量数Q 和对应的压力P （精密压力表示数）。
实验四 裂缝导流能力模拟试验
实验四裂缝导流能力模拟实验一．实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系；2.熟悉压力试验机的操作及实验流程。
二．实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三．实验仪器和材料1.仪器：压力试验机，空气缩机—供气源，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2.材料：不同产地的压裂砂、陶粒。
四．实验步骤1.试验支撑剂样品之前，在没有装入支撑剂时，用尺子测量每一个闭合压力值下的岩心室垂向尺寸，也可测量压力机上两个压力盘之间的距离，将这些值作为测量支撑剂填充厚度的基础值。
2.将岩心室腔体内部处理干净；给下底盘放上矩形圈，涂上黄油后装入腔体，并铺放一层不锈钢垫片保护矩形圈。
3.根据实验所需量处支撑剂体积，装入腔体（为了得到更好的重复性，建议为加载时支撑剂最大填充厚度为1.3cm，最小填充厚度为0.25cm），并用刮屏工具刮平，不能用震动敲击方法，否则会将较细的支撑剂沉到下面，再放入一层不锈钢垫片。
4.利用装夹工具就爱那个上端盖装入腔体后放在压力机上。
5.开压力机电源，打开油路开关，关闭回油阀，逆时针旋转打开送油阀。
待压力接近实验所需压力值，关小送油阀。
微调送油阀是指针指向实验所需压力值不懂。
测量两个压力盘之间的距离，将这两个值记录下来。
6.连接号实验流程，打开空气压缩机，超压报警停止工作后顺时针打开解压器，将压力值调节到0.25Mpa；调节定值器，待流量和压力稳定后从U型管压力计读出上压，从浮子流量计读出流量。
7.再将压力机跳到下一个闭合压力点（最大必和压力为100Mpa，645KN），重复5-6过程。
8.试验完成后关闭空气压缩机，关闭定值器，解压器。
打开压力机回油阀，关闭压力机电源后拆掉流程管线。
9.拿下岩心室，利用卸甲工具将上端盖，下底盘卸下，清出支撑剂，冲洗岩心室各种组件。
裂缝导流能力模拟实验
中国石油大学（采油工程）实验报告实验日期： 2014.11.15 成绩：班级： 学号： 姓名： 教师： 同组者：实验三 裂缝导流能力模拟实验一、实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2.分析说明达西公式与二项式公式计算出的结果不同的原因；3.熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1. 仪器：NYL —200D 型压力试验机或NYL —2000D 型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2. 材料：不同产地的压裂砂、陶粒。
四、实验步骤（一）实验准备1. 在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2. 用游标卡尺量出岩心模的外径Ro 及孔眼的内径Re 记录附表1中，用作计算岩心模面积；3. 称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在缠有铜网的岩心面上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。
然后称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑剂的浓度：2cm g ，铺有支撑剂岩心的面积单层支撑剂的重量支撑剂（砂子）的浓度将此浓度值记入表1中。
4. 将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5. 认真记录试验机载荷刻度盘上读出加载值。
（二）岩心加压法1. 岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2. 旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
压裂模拟实验报告
中国石油大学采油工程实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：无压裂模拟实验20161. 实验目的(每空1分，共12分)(1) 水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中，在井底憋起高压，此压力大于井壁附近的地应力和岩石抗张强度，便在井底附近产生裂缝；继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和高导流能力的填砂裂缝。
(2) 压裂液是一个总称，根据压裂过程中注入井内的压裂液在不同施工阶段的任务可分为前置液、携砂液、顶替液三种。
(3) 当井壁上存在的周向应力达到井壁岩石水平方向的抗拉强度，岩石将产生垂直裂缝。
(4) 裂缝内的砂浓度是指单位体积裂缝内所含支撑剂的质量；裂缝闭合的砂浓度是指单位面积裂缝上所含支撑剂的质量。
2. 实验内容(每题4分，共20分)(1) 破裂压力梯度：地层破裂压力与地层深度的比值。
(2) 裂缝导流能力：油层条件下填砂裂缝渗透率与裂缝宽度的乘积。
(3) 全悬浮压裂液：压裂液粘度足以把支撑剂完全悬浮起来，在整个施工过程中没有支撑剂的沉降，停泵后支撑剂充满整个裂缝内，因而携砂液到达的位置就是支撑剂的位置。
(4) 地面砂比：单位体积混砂液中所含的支撑剂质量；支撑剂体积与压裂液体积之比。
(5) 增产倍数：在相同的生产压差下，压裂作业后的产量与压裂作业前产量的比值。
3. 实验流程与步骤(每空1分，共12)(1) 压裂施工设备由地面设备和压裂车组两部分组成。
地面设备主要包括 压裂管汇 、 蜡球管汇 、 压裂井口装置 ； 压裂车组包括 泵车、 混砂车、 罐车 、 仪表车 、 水泥车 。
(2) 泵车的作用：一是 泵送液体 ；二是 使液体升压；混砂车的作用：一是 把支撑剂与压裂液充分混合 ；二是 为泵车提供充足的液体 。
4. 数据处理（写出算例）（30分）(1) 计算闭合压力(计算一组数据即可)以100KN 载荷为例计算：(2) 用达西公式计算裂缝导流能力(计算一组数据即可)以单层入口压力2.39atm ，出口压力1atm ，流量0.94m ³/d=261.1cm ³/s 为例计算：W=1cm同理可求出其他测点的闭合压力和裂缝导流能力，如表1表1不同载荷下的闭合压力和裂缝导流能力载荷（kN ）P 闭（kg/cm 2）K f W （μm 2⋅cm ） 单层双层50 76.78 1.006 0.9984 100 153.56 1.006 0.9984 120 184.28 1.006 0.9984 150 230.34 1.006 0.9984 200 307.13 1.006 0.9984 250383.91 1.006 0.9984(3) 用二项式公式计算120KN 载荷的导流能力(画图注意横纵坐标名称与单位)注：)43r r (ln w πaK 2μA o e f g -∙=，{a =86.4，Q (m 3/d)；g μ(mPa ·s)；P (MPa)}，入口压力，出口压力为绝对压力。
中国石油大学(华东)裂缝导流能力实验(知识参考)
裂缝导流能力实验一、 实验目的1、 了解支撑裂缝导流能力随闭合压力变化的规律，以及相同闭合压力条件下不同铺砂层数导流能力的差异。
2、 分别应用达西公式和二项式公式进行计算，分析结果的异同点，并说明原因。
3、 熟悉裂缝导流仪的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、 实验仪器和材料1、仪器名称：裂缝导流仪，包括以下组成部分：压力试验机、空气压缩机、定值器、精密压力表、浮子流量计、岩心（钢板）模、游标卡尺、电子天平、放大镜。
2、材料：不同产地的石英砂和陶粒。
四、实验步骤（1） 准备实验工作1、在附表 1 中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2、用游标卡尺量出岩心模的外径 ro 及孔眼的内径 re 记录附表 1 中，用作计算岩心模面积；3、称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在缠有铜网的岩心面上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。
然后称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑剂的浓度：2=单层支撑剂的重量支撑剂浓度（g/cm ）铺有支撑剂岩心的面积，将此浓度值记入表 1 中。
4、将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5、认真记录试验机载荷刻度盘上读出加载值。
图1岩心模型（2）岩心加压法1、岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2、旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到 1.5 吨（或 1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
采油工程试验
• 六、实验报告
1. 实验目的及实验原理；
2. 给出计算公式，代入实验数据，写简单计算过程； 3. 给出与的关系曲线，要求用小方格纸作； 4. 给出实验流程示意图(用方框图表示)；
2 pi2 po 5. 以某一闭合压力下的PQ数据为例，用二项式公式： A BQ Q
2 pi2 po 以 为纵轴， Q为横轴，做于直角坐标纸上求出截距A Q r A ln o 由A求出 K f W，并与用达西公式求出的值作对比。 K f W re
二.实验原理 泵的实际排量要小于理论排量，两者的比值 称作泵容积效率，油田统称泵效，也有称作泵的 排量系数，即：
V
Q
Q QT
QT
D 2
4
Sn
— 泵的实际排液量； Q — 泵的理论排量； — 泵效。
T
v
D— 泵径； S— 冲程； n— 冲次。
三．实验仪器
1.仪器组成
实验设备：小型抽油 机，深井泵模型，空 压机，阀组，空气定 值器，浮子流量计， 供液瓶等。 实验介质：空气，水。
•
二.实验原理
将不同浓度的泡排剂溶液放入搅拌杯中拌， 模拟泡排剂溶液在井筒中流动受气流搅拌的况， 测定不同浓度泡沫的起泡能力和稳定性。
• 三．实验仪器及流程
1.实验仪器设备:
变频高速搅拌机 （或 电动搅拌机）、量杯、秒
表.
2.实验介质： 不同种类的泡排剂、 自来水（或地层水）。
• 四、实验流程图
流 量 计
岩心室 空压机 上压表
供气阀
减压器
定值器
• 五．实验步骤
• • • • (1) 准备实验工作 ①记录使用的支撑剂名称、产地、粒径及室内温度下的气体粘度。 ②用游标卡尺量出岩心模的外径和孔眼的内径，计算岩心模面积。 ③称一定重量的支撑剂(记下支撑剂的颗粒直径)均匀地铺在岩心模 面上，要保持单层，并按下式计算出支撑剂的浓度：
压裂模拟实验报告
中国石油大学采油工程实验报告实验日期：2016.5.6 成绩：班级：物理1303 学号：1309030306 姓名：孙元兴教师：战永平同组者：压裂模拟实验20161. 实验目的(每空1分，共12分)(1) 水力压裂是利用地面高压泵组，将高粘液体以大大超过地层吸收能力的排量注入井中，在井底憋起高压，此压力大于井壁附近的地应力和地层岩石抗张强度时，便在井底附近产生裂缝；继续注入带有支撑剂的携砂液，裂缝向前延伸并填以支撑剂，关井后裂缝闭合在支撑剂上，从而在井底附近地层内形成具有一定几何尺寸和导流能力的填砂裂缝。
(2) 压裂液是一个总称，根据压裂过程中注入井内的压裂液在不同施工阶段的任务可分为前置液、携砂液、顶替液三种。
(3) 当井壁上存在周向应力的达到井壁岩石水平方向的抗拉强度，岩石将产生垂直裂缝。
(4) 裂缝内的砂浓度是指单位体积裂缝内所含支撑剂的质量；裂缝闭合的砂浓度是指单位面积裂缝上所含支撑剂的质量。
2. 实验内容(每题4分，共20分)(1) 破裂压力梯度：地层破裂压力与地层深度的比值。
(2) 裂缝导流能力：在油层条件下，填砂裂缝渗透率与裂缝宽度的乘积，即裂缝闭合后，支撑剂充填带对储层流体的通过能力。
(3) 全悬浮压裂液：压裂液的粘度足以把支撑剂完全悬浮起来，在整个施工过程中没有支撑剂的沉降，停泵后支撑剂充满整个裂缝内，携砂液到达的位置就是支撑剂充填的位置。
(4) 地面砂比：单位体积混砂液中所含支撑剂的质量或者说支撑剂体积与压裂液体积之比。
(5) 增产倍数：在相同的生产压差下，压裂作业后的产量与压裂作业前产量的比值。
3. 实验流程与步骤(每空1分，共12)(1) 压裂施工设备由地面设备和压裂车组两部分组成。
地面设备主要包括 压裂管汇 、 蜡球管汇 、 压裂井口装置 ；压裂车组包括 泵车 、 罐车 、 混砂车、 仪表车 、 水泥车 。
(2) 泵车的作用：一是 泵送液体 ；二是 使液体升压 ；混砂车的作用：一是 把支撑剂与压裂液充分混合 ；二是 为泵车提供充足的液体 。
支撑剂裂缝导流能力实验
支撑剂裂缝导流能力实验支撑剂是一种被广泛应用于油田开采中的一种化学药剂，其主要作用是提高油藏的采收率。
在油田开采中，支撑剂可以被注入到油藏中，填充油藏中的裂缝，增加油藏的渗透率，从而提高油井的产量。
然而，支撑剂注入后，裂缝的导流能力对于油田开采的效果也有着非常重要的影响。
为了研究支撑剂对裂缝导流能力的影响，我们进行了一系列的实验。
实验中，我们选取了不同类型的支撑剂，注入到具有不同类型和大小的裂缝中，观测注入后裂缝导流能力的变化。
实验结果表明，支撑剂对裂缝导流能力有着显著的影响。
我们发现支撑剂的类型对裂缝导流能力有着非常重要的影响。
在实验中，我们选取了两种不同类型的支撑剂进行注入，分别是有机支撑剂和无机支撑剂。
实验结果表明，有机支撑剂可以在裂缝中形成较为均匀的网状结构，填充裂缝中的空隙，从而显著提高裂缝的导流能力。
而无机支撑剂则很难填充裂缝中的空隙，导致裂缝的导流能力相对较弱。
我们还发现支撑剂的用量和注入方式也对裂缝导流能力有着非常重要的影响。
在实验中，我们选取了不同用量和注入方式的支撑剂进行注入，观测其对裂缝导流能力的影响。
实验结果表明，支撑剂的用量越大，填充裂缝的效果越好，裂缝导流能力也相应增强。
而注入方式对裂缝导流能力的影响则比较复杂，不同注入方式对裂缝导流能力的影响也不尽相同。
我们还研究了支撑剂注入后对油藏渗透率的影响。
实验结果表明，支撑剂的注入可以显著提高油藏的渗透率，从而提高油井的产量。
然而，注入过多的支撑剂可能会导致油藏中裂缝的封堵，从而反而降低油田的开采效率。
支撑剂对裂缝导流能力有着显著的影响。
在油田开采中，注入适量的支撑剂可以提高油藏的渗透率，从而提高油井的产量。
因此，在油田开采中，支撑剂的使用具有非常重要的意义。
裂缝导流能力实验
中国石油大学裂缝导流能力实验报告实验日期： 2011.11.21 成绩：班级：石工11-12班学号：11021580姓名：李云浩教师：战永平同组者：一、实验目的1、了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2、分析说明达西公式与二项式公式计算出的结果不同的原因；3、熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1、仪器：NYL—200D型压力试验机或NYL—2000D型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2、材料：不同产地的压裂砂、陶粒。
四、实验步骤（一）实验准备1、在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2、用游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面积；3、称一定重量的支撑剂均匀地铺在缠有铜网的岩心面上，要保持单层。
按下式计算出支撑剂的浓度：将此浓度值记入表1中。
4、将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5、认真记录试验机载荷刻度盘上读出加载值。
（二）岩心加压法1、岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2、旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
3、送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
同时读出流量数Q和对应的压力P（精密压力表示数）,记录在附表3中。
裂缝导流能力实验
中国石油大学裂缝导流能力实验报告实验日期： 2011.11.21 成绩：班级：石工11-12班学号：11021580姓名：李云浩教师：战永平同组者：一、实验目的1、了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2、分析说明达西公式与二项式公式计算出的结果不同的原因；3、熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料1、仪器：NYL—200D型压力试验机或NYL—2000D型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，放大镜。
2、材料：不同产地的压裂砂、陶粒。
四、实验步骤（一）实验准备1、在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2、用游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面积；3、称一定重量的支撑剂均匀地铺在缠有铜网的岩心面上，要保持单层。
按下式计算出支撑剂的浓度：将此浓度值记入表1中。
4、将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5、认真记录试验机载荷刻度盘上读出加载值。
（二）岩心加压法1、岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2、旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
3、送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
同时读出流量数Q和对应的压力P（精密压力表示数）,记录在附表3中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应该采取什么样的措施减少支撑剂的嵌入对裂缝导流能力的影响？ 答：增加铺砂浓度，选择适用地层的支撑剂。 .实验过程中，观察到了什么样的实验现象，并给出自己的解释？
1.给出实验流程示意图（用方框图表示）
用电子天平称 取 20 克石英砂 将石英砂均匀平 铺于岩心模型上 盖好后放在承压板上 用游标尺测量岩心 模型的内外半径 打开进气阀并 逐渐 加压，记录各压力 值下的数据 测量完毕，闭 仪器，换用 40 克 石英砂，重复 上述步骤 实验完毕，关闭 仪器并整理
2. 分析气体达西公式的使用条件 答：气体达西公式适用于低速、单向、稳定的气体流体。 3.气体达西公式与二项式公式求解结果的对比分析 答：气体达西公式使用于低速流体，而二项式公式使用范围相对较宽，在流 速较高时精确度较好。
注意：在测点70、120、180kN处，保持载荷不变，改变P（调定值器
阀），读出 Q, 每测点共记5组数据于表2中，用于二项式公式计算。
5. 实验结束后，关送油阀，按红钮关电源，慢慢打开回油阀卸载，将岩心取
出，观察支撑剂破碎情况。
6. 双层支撑剂测定：将重量为岩心上铺设单层时支撑剂重量二倍浓度分量的
：在整个实验过程中，在给定的实验条件下，出入口的压力和浮子流量基 本不发生变化，双层时浮子流量有所增加。这是因为小于一定的闭合压力时， 裂缝的导流能力不受闭合压力的影响，双层支撑裂缝的导流能力比单层支撑裂 缝的导流能力强。
过本次试验，熟悉了实验的流程，熟悉了压力试验机的操作，观察了岩石 裂缝的导流能力随闭合压力变化，了解了在相同闭合压力条件下铺有不同层 撑剂的裂缝导流能力的差异，对课堂学到的知识加深了理解与认识，谢谢老
式中： Q — 气体流量， ； μ—气体的粘度， mPa..s ；
Pi — 流量计进口处压力， atm ； P0 — 岩心出口处压力， atm ； Pn — 气体平均压力，Pn =（Pi + P0 ）/2； r0 — 岩心的外部半径， cm ； re — 岩心孔眼半径， cm ； — 裂缝的导流能力，
0.1
0.92
120
0.21
0.1
0.82 0.213
0.1
0.94
0.216
0.1
0.94 0.218
0.1
0.96
0.222
0.1
0.96 0.224
0.1
0.98
表5 120kN载荷下
单层
及Q的值
双层
Q
Q
0.011813708 247.2222222 0.011682445
250
0.012311739
中国石油大学（采油工程） 实验报告
实验日期： 成绩：
班级： 学号： 姓名： 教师： 同组者：
实验三裂缝导流能力模拟实验
、实验目的
1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力 条件下铺有不同层数的支撑剂的裂缝导流能力的差异；
2．析说明达西公式与二项式公式计算出的结果不同的原因；
m。 则裂缝导流能力为：
同理可求出其他测点的裂缝导流能力（见下表）；
表3 不同载荷下的闭合压力和裂缝导流能力
KfW（
载荷 （kN）
P闭（kg/cm2）
）
单层
双层
50
80.70
1.553
1.570
70
112.99
1.553
1.570
100
161.41
1.553
1.570
120
193.69
1.553
1.570
将此浓度值记入表1中。 4. 将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下
承压板中心位置。 5. 认真记录试验机载荷刻度盘上读出加载值。
图3-1 岩心模型
）岩心加压法
1. 岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模
型，
准备加载。
2. 旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开 启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN）时,将送油阀放 慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调 节定值器旋钮,使浮子指示到流量计刻度的最高度值。
0.01789
目数 产 地
胜 利 油 20/40 田
表2 变载荷下的流量与压力关系数据
载荷 （kN）
入口压 力
（MPa）
单层
出口压 力
（MPa）
浮子流 量
(m3/h)
入口压 力
（MPa）
双层
出口压 力
（MPa）
浮子流 量
(m3/h)
50
0.2
0.1
0.89
0.2
0.1
0.90
70
0.2
0.1
0.89
2. 材料：不同产地的压裂砂、陶粒。
、实验步骤 一）实验准备
1. 在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度； 2. 游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面
3. 称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在缠有铜网的岩心面 上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。然后 称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑 剂的浓度：
250
0.012356471 255.5555556
0.012990371 255.5555556 0.013187119 261.1111111
0.013666969 261.1111111 0.013699127 266.6666667
0.014341661 266.6666667 0.014367977 272.2222222
3. 熟悉压力试验机的操作及实验流程。
、实验原理
裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力 下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
验仪器和材料
1. 仪器：NYL—200D型压力试验机或NYL—2000D型压力试验机，空气压缩机 —供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板） 模，游标卡尺，放大镜。
支撑剂铺于岩心表面，依次按步骤（二）进行操作，测出不同载荷下的P及
Q值记入表3、表2中。
)实验测得的的数据如下所示： 表1 基本参数
岩心外半 岩心孔眼 岩心面
径
半径 积
支撑剂浓度 （g/cm2）
空气粘度 （mPa·s）
支撑剂
ro（cm） re（cm） （cm2） 单层 双层 4.515 0.512 63.2185 0.3195 0.6332
3. 送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。 同时读出流量数Q和对应的压力P（精密压力表示数）,记录在附表3中。
4. 需要载荷分别依次加到
30kN
50 kN 70kN 100kN 120kN
150kN 180kN 200kN 250kN 300kN
读出相应的P，Q值，用达西公式计算。
0.2
0.1
0.90
100
0.2
0.1
0.89
0.2
0.1
0.80
120
0.2
0.1
0.89
0.2
0.1
0.90
150
0.2
0.1
0.89
0.2
0.1
0.90
180
0.2
0.1
0.89
0.2
0.1
0.90
200
0.2
0.1
0.89
0.2
0.1
0.90
数据计算 计算闭合压力：（以50kN载荷为例）
同理可求出其他测点的闭合压力（见下表）； 计算裂缝导流能力（达西公式）：
作
与Q的关系曲线，如下图所示： 图二
与Q的关系曲线 由图可知：单层A=0.0196，双层A=0.0185
则有裂缝在120kN载荷下，导流能力为： 单层支撑剂
双层支撑剂
）不要触摸在压力试验机下的岩心室； ）开动压力试验机前，一定要检查回油阀是否处在关闭状态； ）观察的浮子流量计应读取测量时间内的平均值； ）要保证岩心室处在压力试验机下承压板的中心位置； ）出现意外情况时先关闭电源。
150
242.11
1.553
1.570
180
290.54
1.553
1.570
200
322.82
1.553
1.570
做出闭合压力与裂缝导流能力的关系曲线如下图所示： 图一 闭合压力与裂缝导流能力的关系曲线
结论：由图可得，在一定范围之内，岩石被支撑裂缝的导流能力不随闭合 压力变化而变化。 ③计算裂缝导流能力（二项式公式）：裂缝导流能力载荷为120kN
据表4分别计算单层和双层时
和Q的值，如表5所示：
表4 定载荷下的流量与压力关系数据
单层
双层
载荷
浮子流
（kN） 入口压力 出口压力 量 入口压力 出口压力
（MPa） （MPa） (m3/h) （MPa） （MPa）
浮子流 量
(m3/h)
0.2
0.1
0.89
0.2
0.1
0.90
0.204
0.1
0.90 0.206
