高压互感器型号含义

高压电压互感器选型指南

高压电压互感器选型指南使用条件：1、温度-25~40℃；2、海拔高度≤1000m；3、地震烈度Ⅷ（8）度；4、污秽等级：户内不低于2级，户外不低于3级；5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。

6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。

7、特殊使用条件（另作考虑）产品铭牌标志：1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期；2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号；3、额定一次电压和额定二次电压（例如：35/0.1kV）；4、额定频率（例如：50Hz）；5、额定输出和其相应的准确级（例如：50V A 0.5级）；6、设备最高电压Um（例如40.5kV）；7、额定绝缘水平；额定电压因数和相应的额定时间；8、绝缘耐热等级；9、二次绕组性能参数；10、设备种类：户内或户外；11、结构型式：油浸式或全封闭浇注式12、一次绕组带熔断器保护；下表中负载功率因数取cosΦ=0.8（滞后），产品性能要符合标准：GB1207-2006《电压互感器》。

8、二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。

电压互感器代号意义：。

电气设备型号的含义

电气设备型号的含义一、发电机的型号含义例如QF-60-2QF：表示汽轮发电机60：表示额定功率2：表示极数二、变压器的型号含义变压器的型号的表示方法如下：例如：SFZ10-16000/66基本型号含义：1、D代表单相，S表示三相；2、L代表铝芯，铜芯不写；3、F代表风冷，W代表水冷，油浸自冷不写；4、Z代表有载调压，五载调压不写；5、P代表强油循环，自然循环不写；6、S代表三绕组，双绕组不写；三、高压断路器的型号含义□□□--□□/□额定电流工作特性C手车式，G改进型，F分相操作额定电压KV设计序号使用环境：N户内式，W户外式名称：D多油，S少油，Z真空，L六氟化硫，K空气L W 3 - 10 I II / 630 - 12.5额定短路开断电流额定电流I手动储能，II电动储能额定电压设计序号户外六氟化硫断路器四、隔离开关的型号含义□□□ -- □□ / □额定电流（A）派生代号：K快分型，D带接地刀，G改进型额定电压（KV）设计序号使用环境N户内，W户外产品代号G隔离开关，J接地开关五、高压熔断器的型号含义□□□ -- □□ / □额定电流（A）派结构特点：H带限流电阻，Z带重合闸，T带热脱口额定电压（KV）设计序号使用环境N户内，W户外产品代号：R熔断器五、低压熔断器的型号含义□□□ -- □额定电流（A）设计序号结构特点：M无填料封闭管式，L螺旋式，S有填料快速式，SO有填料快速封闭管式，TO有填料封闭管式，LS螺旋快速式产品代号：R熔断器六、电流互感器的型号含义□□□□□--□/□额定电流额定电压设计序号使用特点：D或C差动保护用，B过流保护用，J加大容量，Q加强型，X用于配电箱，W户外用，L铝线圈绝缘方式：C磁绝缘，Z环氧树脂浇注，L电缆型，K塑料外壳结构特点：A穿墙式，B支持式，D单匝贯穿式，C磁箱式，F复匝贯穿式，M母线式，Q线圈式，R装入式，G改进型互感器代号L电流互感器七、电压互感器的型号含义□□□□□--□□使用环境：GY高原，TH温热带额定电压设计序号使用特点： J有接地保护辅助线圈， W五柱式，B有补偿线圈，提高准确度。

0.4kv电压互感器型号_35kv电压互感器型号

0.4kv电压互感器型号_35kv电压互感器型号什么是电压互感器？电压互感器（PotenTIaltransformer简称PT，V oltagetransformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

电压互感器的工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

电流互感器及电压互感器型含义大全完整版

电流互感器及电压互感器型含义大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电流互感器及电压互感器型号含义说明PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeB 带保护级 Wity protective classJ 加强型 Reinforced type9 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure codeLFZ-10QL 电流互感器 Current transformerF 复匝式Z 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV)LDZB6-10Q 来源:L 电流互感器 Current transformerD 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZJ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeJ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)LFSQ-10QL 电流互感器 Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)Q 结构代号 Structure codeLCZ-35QL 电流互感器 Current transformerC 手车式 Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式 Casting type35 额定电压（kV ） Highest voltage for equipment(kV) Q 结构代号 Structure codeJDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

互感器型号规格

互感器又称为仪用变压器，是电流互感器和电压互感器的统称。

能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。

其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A，均指额定值)，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

1.互感器型号规格
低压电流互感器的型号有LMZ1-0.5、LMZ1-0.66、LMZJ1-0.5、LMK-0.66、BH-0.66、SDH-0.66等等。

还有些企业型号比较特殊，如ALH-0.66、AKH-0.66等等。

2.互感器的作用
互感器可以将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。

互感器分为电压互感器和电流互感器两大类，电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等，电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。

3.互感器的工作原理
电流互感器的原理是依据电磁感应原理，它的一次绕组经常有线路的全部电流流过，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2。

即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1 /Ⅰ2称为电流互感器的电流比。

当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。

电压互感器型号含义及原理

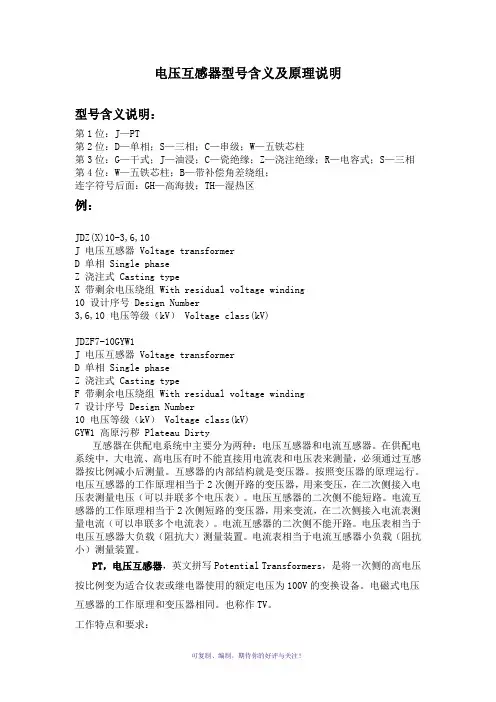

电压互感器型号含义及原理说明型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区例：JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。

电压互感器的二次侧不能短路。

电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。

电流互感器的二次侧不能开路。

电压表相当于电压互感器大负载（阻抗大）测量装置。

电流表相当于电流互感器小负载（阻抗小）测量装置。

PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

电压互感器与电流互感器型号综述

L--电流互感器 Q--线圈式 G（Z）--改进型、序号 0.66--660V以下交流电路使用 0.2S---准确度级别
2021年1月18日水投壹号院
左图为互感器螺钉固定，右图为互感器的导轨安装（常用）
电流互感器的安装方式
• 1、电流互感器的安装牢固，互感器外壳的金属外露部分应可靠接地；
• 2、同一组电流互感器应按同一方向安装，以保证改组电流互感器及二次回路电流的正方向均一致，并尽可能易于观察铭牌； 3、电流互感器二次侧不允许开路，对二次双回合互感器只用一个二次回路时，另一个二次回路应可靠短接；
第四数字：B—带保护级(过流保护)；D—差动保护； Q—加强型；J——接地保护或加大容量；S——速饱和；Q——加强型。第五数字：字母后面的数字一般表示使用电压等级。例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。 LM2-06.05型电流互感器是“树脂浇注式电流互感器” L--电流互感器 M--母线型 2--设计序号 06--额定电压为0.6KV 05--额定电压为0.5KV
高压电流互感器类型举例
• AS12/150b/2S型电流互感器是 “环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ912150b/2S L—电流互感器 Z—支柱式 Z—浇注绝缘 B—带保护级 J—加大容量 9—设计序号 12—额定电压（12KV） 150b—浇注体宽度为150mm 2S—热稳定电流时间
• • AS12/175b/2S型电流互感器也是“环氧树脂全封
闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12175b/2S 与上面的区别在于它的浇注体宽度变为175mm

电压互感器型号大全

电压互感器型号大全电压互感器简介电压互感器（Potential transformer 简称PT，V oltage transformer 也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

电压互感器作用及原理电压互感器结构如图（a）所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。

其工作原理与普通变压器空载情况相似。

使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图（b）所示。

因为U1/U2=K，所以U1=KU2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积。

当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。

通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。

因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。

为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

电压互感器型号型号识别电压互感器的型号由3～4个拼音字母及数字组成。

通常它表示电压互感器的线圈型式、。

高压组合式互感器计量导线型号大全

高压组合式互感器计量导线型号大全摘要：一、高压组合式互感器的概述二、高压组合式互感器的分类与结构三、高压组合式互感器的接线方式四、高压组合式互感器的作用与应用五、高压组合式互感器的选购与维护正文：一、高压组合式互感器的概述高压组合式互感器是一种电力系统中常用的测量设备，主要用于将高电压、大电流转换为低电压、小电流，以便于进行电能计量、保护和控制。

它具有结构紧凑、安装方便、测量精度高、抗干扰能力强等特点。

二、高压组合式互感器的分类与结构高压组合式互感器根据其功能和用途可分为电流互感器和电压互感器。

电流互感器主要用于测量电路中的电流，而电压互感器则用于测量电路中的电压。

高压组合式互感器的结构主要由互感器本体、连接线路和接线端子等部分组成。

互感器本体是互感器的核心部分，由铁芯、绕组和绝缘支持系统等组成。

连接线路是将互感器本体与接线端子相连的导线，接线端子则是用于连接互感器与电路的部件。

三、高压组合式互感器的接线方式高压组合式互感器的接线方式主要有两种：串联接线和并联接线。

串联接线是指将电流互感器和电压互感器分别串联在电路中，以便将它们的输出信号分别送至电能表和保护设备。

并联接线则是将电流互感器和电压互感器的输出端并联在一起，然后通过一个接线端子将信号送出。

四、高压组合式互感器的作用与应用高压组合式互感器的主要作用是测量电路中的电流和电压，以便进行电能计量、保护和控制。

在电力系统中，它广泛应用于发电厂、变电站、输电线路和用电设备等各个环节。

五、高压组合式互感器的选购与维护在选择高压组合式互感器时，应根据电路的实际需求和参数选择合适的型号和规格。

在安装和使用过程中，应严格按照相关规定和要求进行，以确保其安全可靠。

一次设备型号中字母代表的意义

一次设备型号中字母代表的含义1.高压断路器型号中字母代表的意义第一位：D——多油式;S——少油式;K——(压缩)空气;L——SF6;Z——真空。

第二位：N——户内式;W——户外式。

第三或四位：数字——设计序号或额定电压(kV)。

第四或五位：C——手车式;G——改进型。

“/”后：数字——额定电流(A)。

2.隔离开关型号中字母代表的意义第一位：G——隔离开关；J——接地开关。

第二位：N——户内式；W——户外式。

第三或四位：数字——设计序号或额定电压（kV）。

第四或五位：K——带快分装置；G——改进型D——带接地刀闸。

“/”后数字——额定电流（A）。

3.电流互感器型号中字母代表的意义4.电压互感器型号中字母代表的意义TYD—电容式电压互感器，☆—角注，设计序号，◇—CVT的额定电压（及系统的额定相电压），单位为KV，□—额定电容量，单位为uF，△—尾注，特征代号其中：F—产品用于中性点非有效接地系统，无此字母时用于有效接地系统；G—高原型产品；H—耐污秽等级Ⅲ级以上；TH—湿热带地区L—内充SF6的产品；电压互感器的型号说明产品型号均以汉语拼音字母表示，字母的代表意义及排列顺序如下：第一个字母：J--电压互感器。

第二个字母：D--单相；S--三相；C--串级式；W--五铁芯柱。

第三个字母：G--干式，J--油浸式；C--瓷绝缘；Z--浇注绝缘；R--电容式；S--三相；Q—气体绝缘。

第四个字母：W--五铁芯柱；B--带补偿角差绕组；X—带剩余电压绕组；N—不带膨胀器。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

第五个字母：F—测量与保护绕组分开5.避雷器型号中字母代表的意义一、YH还是HY的问题。

首先要知道，Y和H是什么意思。

Y表示“金属氧化物”，即我们通常所说的氧化锌避雷器；H表示“复合外套”，即我们通常所说的硅橡胶避雷器。

连起来的意思，就是：硅橡胶氧化锌避雷器。

所以YH和HY是一样的。

高压互感器型含义

1．互感器的分类
1按用途分为：电压互感器和电流互感器；
2按精度等级分为：工业用互感器、、3级及以下,保护和控制用和标准互感器级以上;
2．国产互感器型号的含义
1电压互感器的型号的含义：
第-个字母：J-电压互感器；
第二个字母：D-单相,S-三相,C-串级式,W-五铁芯柱；
第三个字母：G-干式,J-油浸式,C-瓷绝缘,Z-浇注绝缘,R-电容式,S-三相
第四个字母：W-五铁芯柱,B-带补偿角差的绕组；
连字符后字母：GH-高海拔地区用,TH-湿热带地区用；
数字表示电压等级;
例：YSJW-10：油浸式五铁芯柱10KV三相电压互感器;
2电流互感器的含义：
第-个字母：L-电流互感器；第二或第三个字母：A=穿墙式,B-支柱式,C-瓷绝缘式,D-单匝贯穿式,F-复匝式,C-改进型,J-浇注绝缘或加大绝缘,M-塑料外壳,Q-线圈型,S-塑料注射绝缘,W-屋外式,Y-低压的,Z-浇注绝缘或支柱式；第四或第五个字母：B-保护级,C-差动保护用；D-D级,J-加大容量,Q-加强型；连字符后字母：GY-高海拔地区用,TH-湿热带地区用；连字符后数字：表示额定电压；例：LQWD-110GY：高海拔地区110kV、户外式、瓷绝缘、供保护用电流互感器;铭牌标1额定变比；2准确度等级；3额定容量或额定负载；4额定电压；510%倍数。

高压组合式互感器计量导线型号大全

高压组合式互感器计量导线型号大全摘要：一、高压组合式互感器的概述二、高压组合式互感器的分类与结构1.分类2.结构三、高压组合式互感器的接线方式1.三相式接线2.三相两流互接线3.ct 串联，pt 并联四、高压组合式互感器在电力计量中的应用1.作用2.电能计量原理五、高压组合式互感器的型号大全正文：一、高压组合式互感器的概述高压组合式互感器是一种电力系统中常用的测量设备，主要用于电压、电流的测量和保护。

它具有结构简单、安装方便、精度高等优点，广泛应用于电力计量、电力系统和工业控制等领域。

二、高压组合式互感器的分类与结构（1）分类高压组合式互感器根据其功能和用途可分为电压互感器、电流互感器和组合式互感器等。

（2）结构高压组合式互感器主要由铁芯、一次绕组、二次绕组和接线端子等部分组成。

其中，铁芯是互感器的磁路部分，一次绕组是高压绕组，二次绕组是低压绕组，接线端子用于连接线路。

三、高压组合式互感器的接线方式（1）三相式接线三相式接线是将三个电流互感器和三个电压互感器分别接成星形，然后将三个星形接线端子分别接到电能表的相应端子。

（2）三相两流互接线三相两流互接线是将三个电流互感器和两个电压互感器接成不完全星形。

这种接线方式适用于三相三线制系统。

（3）ct 串联，pt 并联ct 串联是指将电流互感器的二次绕组串联起来，pt 并联是指将电压互感器的二次绕组并联起来。

这种接线方式可以提高互感器的测量范围和精度。

四、高压组合式互感器在电力计量中的应用（1）作用高压组合式互感器在电力计量中的主要作用是将高压线路上的高电压、大电流转换成低电压、小电流，以便于进行电能计量。

（2）电能计量原理电能计量原理是基于电能守恒定律，即电能的消耗等于电能的生成。

通过测量线路上的电压和电流，可以计算出流过线路的电能。

在实际应用中，需要将测量得到的电压和电流乘以相应的变比，才能得到实际的电能消耗。

五、高压组合式互感器的型号大全高压组合式互感器的型号主要包括电压互感器型号、电流互感器型号和组合式互感器型号等。

10kV电流互感器型号含义

电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：。

L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

选择电流互感器的动稳定和短时热电流的方法一、概述选择电流互感器的动稳定和短时热电流的方法2007-09-07 15:20随着我国的电力系统的传输容量越来越大，系统的短路容量快速增加。

以10kV系统为例，短路容量从以前的几千安增大到了几十千安。

我国以前生产的电流互感器的额定动稳定电流和额定短时热电流（以下简称动稳定电流和短时热电流）是按照当时电力系统短路容量设计的，其值都比较小，目前，这种变化给电力系统的安全运行带来的隐患没有引起有关人员的高度注意，更没有及时对运行中的电流互感器的动、短时热稳定电流进行校核，及时更好不满足要求的电流互感器，各电网经常发生电流互感器的爆炸事故，造成不必要的损失。

快速珍藏：史上最全电压互感器配图讲解

快速珍藏：史上最全电压互感器配图讲解电压互感器是一种按照电磁感应原理制作的特殊变压器，其结构并不复杂，是用来变换线路上的电压的，变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

电压互感器作用及原理电压互感器结构如图(a)所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。

其工作原理与普通变压器空载情况相似。

使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图(b)所示。

因为U1/U2=K，所以U1=KU2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积(回顾：变压器工作原理、原副边电压计算公式及变压器变压比讲解)。

当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。

通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。

因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。

为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

电压互感器型号含义由以下几部分组成，各部分字母，符号表示内容：第1位：J—PT第2位：D—单相;S—三相;C—串级;W—五铁芯柱第3位：G—干式;J—油浸;C—瓷绝缘;Z—浇注绝缘;R—电容式;S—三相第4位：W—五铁芯柱;B—带补偿角差绕组;连字符号后面：GH—高海拔;TH—湿热区数字：电压等级(KV)例如：JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 CasTIng typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级(kV) Voltage class(kV)GYW1 高原污秽 Plateau Dirty电压互感器的图形符号电压互感器是一个带铁心的变压器，主要是用来按比例变换线路上的电压。

6KV高压电压互感器JDZJ-6含义

一、JDZJ-66KV高压电压互感器称说明概述JDZJ-66KV高压电压互感器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

6KV高压电压互感器适于重合闸操作并有极高的操作可靠性与使用寿命。

6KV高压电压互感器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

6KV高压电压互感器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

6KV高压电压互感器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、6KV高压电压互感器选型用户可根据被保护对象选用不同型号的6KV高压电压互感器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《6KV高压电压互感器JDZJ-6》五、6KV高压电压互感器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在6KV高压电压互感器端子间的工频电压不超过6KV高压电压互感器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.6KV高压电压互感器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

6KV高压电压互感器是变电站被保护设备免遭雷电冲击波袭击的设备。

6KV高压电压互感器测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、6KV高压电压互感器基本原理6KV高压电压互感器是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

电流互感器及电压互感器型号含义说明

电流互感器及电压互感器型号含义说明2010-12-15 18:02:05 阅读72 评论0 字号：大中小订阅PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)GYW1 高原污秽Plateau DirtyLDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV)Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

电流互感器10P10,10P20的含义

高压用电流互感器准确极组合通常标为10P10,10P20等等,
所谓10P10,10P20的含义是什么
10P的含义：保护类互感器，复合误差不大于10%。

后面的10和20为准确限值系数，也通俗称为饱和倍数。

是指在稳态情况下，保护用电流互感器能满足复合误差要求的最大一次电流和额定一次电流之比。

补充一个保护用电流互感器误差限值表
对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。

额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。

级和级圴是针对测量用电流互感器，其最大的区别是在小负荷时，级比级有更高的测量精度；主要是用于
负荷变动范围比较大，而有些时候几乎空载的场合。

级和级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，级的综合误差明显小于级电流互感器。

高低压电流互感器铭牌标志及含义(江材)

高低压电流互感器铭牌标志及精度等级含义一、电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器。

第二个字母：F——风压式；M——母线式(穿芯式)。

第三个字母：C——瓷绝缘式；Z——浇注式。

第四个字母：B——保护；D——差动。

第一个字母：数字——电压等级(kV)。

例如LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。

额定工作电压，互感器允许长期运行的最高相同电压有效值。

额定一次电流，作为互感器性能基准的一次电流值。

额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。

额定电流比，额定一次电流与额定二次电流之比。

额定负荷，确定互感器准确级所依据的负荷值。

电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。

通常以视在功率伏安或以阻抗欧姆表示。

额定功率因数，二次额定负荷阻抗的有功部分与额定阻抗之比。

准确度等级，在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。

--------------------------------------------------------------------------------注意事项：副边绕组必须可靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身安全。

副边绝对不允许开路。

开路时互感器成了空载状态，磁通高出额定时许多(1.4-1.8T),除了产生大量铁耗损坏互感器外，还在副边绕组感应出危险的高压，危及人身安全。

电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K 2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。
