驻波比测试仪使用说明
驻波比测试仪器用法
Site Master S331D （单端口）12ESCAPE CLEAR34579680.START CALAUTO SCALESAVE SETUPRECALL SETUPLIMIT MARKERSAVE DISPLAYRUN HOLDENTER+/-SYSPRINTRECALL DISPLAYON OFFBUTTONBUTTONBUTTONBUTTONBUTTONBUTTONMODEFREQ/DISTAMPLITUDEMEAS/DISP第一：校准 ① RECALL SETUP ； ② 选：0 --- --- <起始状态>；然后按ENTER ；③ 插入配套的 Instacalmodel ICN50 2Mhz-4.0GMhz④ START CAL ；ENTER 后显示：测量开路器；测量短路器；测量负载 ⑤ 改F1（频率最小值）与F2（频率最大值）；设F1：500；F2：2500； 如果校准未生效，则再按：START CAL ；ENTER ；则可生效第二：测量驻波比 ① MODE 中选“频率—驻波比” ENTER ② F1与F2的值可在屏幕右边的六个BUTTON 中改值；此处：800Mhz-2500Mhz ； ③ 插入天馈系统后按：AUTO SCALE ④ MARKER ⑤ 开M1；或开两个也可；M2（M1，M2可用六个BUTTON 设置）；比如开M1；则再按“标记到波峰”查看屏幕下方的显示： M1：1.09,1742.2Mhz M3：关 M2：关 M4：关第三：故障定位 ① MODE 中选“故障定位—驻波比” ENTER ② D1，D2为起始距离，可选0—18m ③ AUTO SCALE④MARKER⑤此时屏幕显示：M1：1.05,0.0m M3：关M2：3.06,5.1m M4：关注：一般测量时天馈主干线路驻波比大的情况出现较高，比如一个耦合器：空载时直通部分驻波比较高，支干较低，耦合器数值越大（指40dB 与6dB相比）则越小的耦合器支干的驻波影响越大。
驻波比测试仪的使用方法
驻波比测试仪的使用方法驻波比测试仪是一种用于衡量信号传输线上驻波比的仪器。
驻波比（Standing Wave Ratio，简称SWR）是指信号传输线上上行波与下行波的比值，用于描述信号的匹配情况和线路的工作质量。
下面是驻波比测试仪的使用方法：1.确认测试仪的适用范围：驻波比测试仪有其适用的频率范围，需要先确定要测试的信号频率是否在测试仪的范围内。
该信息可在测试仪的说明书或设置界面中找到。
2.准备测试环境：测试环境应尽量与实际使用环境相似，包括信号源、传输线、天线等。
确保信号源输出稳定，并将信号源的输出端与测试仪的信号输入端相连。
3.连接测试仪与传输线：将测试仪的信号输出端与传输线的输入端相连。
如果测试仪有多个信号输出端口，选择与传输线相对应的端口。
4.选择测试模式：根据具体的测试需求选择测试仪的模式。
通常有单频模式、连续扫描模式、多频模式等。
单频模式用于测量特定频率上的驻波比，连续扫描模式可用于扫描多个频率上的驻波比，多频模式则可以同时测量多个频率上的驻波比。
5.进行测试：根据选择的测试模式，进行相应的设置。
如选择单频模式，需要设置测试频率；选择连续扫描模式，需要设置起始频率和结束频率；选择多频模式，则需要设置多个测试频率等。
6.观察测量结果：测试仪会显示驻波比的数值，通常以比例、分贝或电压形式显示。
同时，测试仪也可以显示其他相关的参数，如反射损耗、驻波比曲线等。
观察这些结果可以评估信号传输线的匹配程度以及其他线路质量指标。
7.分析和诊断：根据测试结果，分析驻波比的大小、曲线的形状等，可以推断出传输线的质量情况，如是否存在阻抗不匹配、开路或短路等问题。
根据这些分析结果，进行修复或优化线路的操作。
8.记录和保存：将测试结果记录在测试仪或笔记本电脑等设备上，并可以保存为文件。
这样可以用于后续的比较和分析，以及与其他设备进行交流和共享。
需要注意的是，使用驻波比测试仪时应仔细阅读产品说明书，并按照相应的操作指南进行使用。

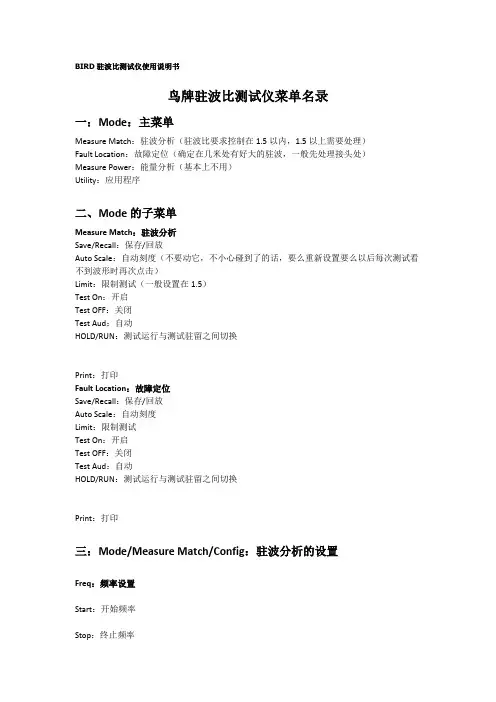

BIRD驻波比测试仪使用说明书
BIRD驻波比测试仪使用说明书鸟牌驻波比测试仪菜单名录一：Mode：主菜单Measure Match：驻波分析（驻波比要求控制在1.5以内，1.5以上需要处理）Fault Location：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power：能量分析（基本上不用）Utility：应用程序二、Mode的子菜单Measure Match：驻波分析Save/Recall：保存/回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit：限制测试（一般设置在1.5）Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印Fault Location：故障定位Save/Recall：保存/回放Auto Scale：自动刻度Limit：限制测试Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印三：Mode/Measure Match/Config：驻波分析的设置Freq：频率设置Start：开始频率Stop：终止频率Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值Max：最大值Auto Scale：自动刻度Units：单位Cbl Loss：线损（一定要断开天线）Rtn Loss：回波损耗VSWR：电压驻波比Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四：Mode/Measure Match或Fault Location /Calibrate：校准Open：开路标准Short：短路标准Load：50欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五：Mode/Fault Location/Config：故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽＝35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start：开始频率（890M）Stop：终止频率（960M）Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值（1）Max：最大值（5）Auto Scale：自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units：单位Cbl Loss：线损Rtn Loss：回波损耗VSWR：电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type：设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop：传播速度Loss：线损Cable List：馈线类型Distance：设置距离Start：开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max：最大距离Units：单位Meters：米（一般选米为单位）Feet：英尺Smooth：平滑（平滑指的是对显示的轨迹取平均值的一项功能）High：高平滑度Medium：折中平滑度Low：低平滑度None：没有Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）六：Marker：标识点Mark：选择标识点Active：关闭或激活标识点Type：设置标识点的类型Type Line：线性标识点Type Triangle：三角形标识点。
驻波测试仪的使用
第二章驻波比测试仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (2)第1节：概述 (2)目录一. Site Master介绍 (3)1.1简介 (3)1.2性能指标 (3)1.3 维护事项 (4)1.4 校准 (5)1.5年检 (5)二、.开始 (6)2.1．给新电池充电 (6)2.2．给NIMH电池放电 (6)2.3．电池寿命 (6)2.4．处理电池注意事项 (7)三. 功能和操作 (8)3.1．简介 (8)3.2．前面板 (8)3.3．测试连接头面板 (9)3.4按键(硬键) (9)3.5 软键 (11)3.5．功率监视选单 (15)3.6符号 (15)3.7自检 (16)3.8 出错代码 (16)四、测量 (19)4.1测量功能 (19)4.2开机步骤 (20)4.3校准步骤 (20)4.4 回损/驻波比和缆线损耗测试 (23)4.5缆线损耗测试 (25)4.6．DTF(故障定位)测试： (26)4.7作功率测试 (28)五：软件工具及程序 (29)5.1．简述 (29)5.3通讯端口设置 (29)5.5安装软件： (30)5.6接收从Site Master传来的测试结果 (30)5.7接收多个测试结果到数据库 (31)5.8接收多个结果到电脑屏幕 (31)5.9程序操作 (31)5.11Smith图软件 (32)5.12将测试结果存为数据表格格式(Spreadsheet) (32)5.13将测试结果存入数据库 (32)5.14比较测试结果(Drag-n-Drop) (32)5.15打印 (33)一. Site Master介绍1.1简介Site Master 是一个包含内置信号源和可选功率监视器手持驻波比/回损，故障定位测试仪。
你可用按键输入数据，LCD显示器会以图形方式在你所选频段将驻波比或回损显示出来。
Site Master 有内置故障定位功能。
充满电的电池可连续不间断的工作2.5小时可由12.5伏直流电源供电操作(同时也在充电)，内置省电工作特性可使其工作8小时(一天)。
驻波比测试仪操作说明书
驻波比测试仪：Bird鸟牌SA-2500EX Site Analyzer操作说明书一：Mode ：主菜单Measure Match ：驻波分析（驻波比要求控制在1.5 以内，1.5 以上需要处理）Fault Location ：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power :能量分析（基本上不用）Utility ：应用程序二、Mode 的子菜单Measure Match ：驻波分析Save/Recall :保存/ 回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit ：限制测试（一般设置在1.5）Test On :开启Test OFF：关闭Test Aud :自动HOLD/RUN ：测试运行与测试驻留之间切换Print:打印Fault Location ：故障定位Save/Recall :保存/ 回放Auto Scale :自动刻度Limit :限制测试Test On :开启Test OFF：关闭Test Aud :自动HOLD/RUN :测试运行与测试驻留之间切换Print:打印三: Mode/Measure Match/Config :驻波分析的设置Freq：频率设置Start:开始频率Stop：终止频率Center：中心频率Spa n：带宽Band List :波段列表Scale :刻度及单位设置Min :最小值Max :最大值Auto Scale :自动刻度Units :单位Cbl Loss :线损（一定要断开天线）Rtn Loss :回波损耗VSWR ：电压驻波比Disp :显示（Graph Display 图形显示管）Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss :线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四: Mode/Measure Match 或Fault Location /Calibrate :校准Ope n：开路标准Short :短路标准Load: 50 欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五: Mode/Fault Location/Config :故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽=35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start:开始频率（890M ）Stop：终止频率（960M ）Center:中心频率Spa n：带宽Band List :波段列表Scale :刻度及单位设置Min :最小值（1）Max :最大值（5）Auto Scale :自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units :单位Cbl Loss :线损Rtn Loss :回波损耗VSWR :电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp :显示（Graph Display图形显示管）Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type :设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop :传播速度Loss :线损Cable List :馈线类型Dista nee :设置距离Start:开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max :最大距离。
驻波测试仪使用方法
SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。
第二步：按ENTER键继续。
按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。
第三步：选择频率或距离。
（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。
（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。
校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。
第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。
•2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。
第一步：选择频率或距离。
（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。
（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
SITEMASTER 新版的用法(工程部)
驻波比测试仪一、1.开机2.按MODE键，可以用上下键和右ENTER键选中FREQ-SWR3.按F1和F2键，选定测试的频段4.按START CAL键进行测试前的零点校准●将短路校准头（OPEN）接上背板RF/REFLECTION按ENTER●将开路校准头（SHORT）接上RF/OUT，按ENTER进行负载校准5.选择SA VE SETUP储存本次校准（可以不做）6.将被测天馈线接上RF/OUT，进行驻波比测试7.AMPLITUDE可以调节纵坐标8.看某点的驻波比，可选MARKER后再M1，按上下键和ENTER键，可以移动频点9.驻波比应该小于1.3，（要求<1.5），若大于此值，可进行距离定位，找出故障点。
二、按驻波比找故障点1.同上2电，选中DTF-SWR，3、4、5、6、7同上。
2.D1、D2可调节显示的距离3.实际工程中，驻波比应该小于1.1。
功率计的的用法1.开启SITEMASTER以后，按MODE键的POWER进入界面2.ZERO键的作用：使负载端输入为零，按ZERO键，SITEMASTER将调零。
等一段时间（几秒钟）3.千万注意：SITEMASTER的输入端输入功率不能大于+20dBm。
现在所配衰减器的衰减值为30dB，最大吸收功率是50W。
4.OFFSET键选择衰减器的实际衰减值。
5.按UNITS选择功率单位是nW还是dBm6.按下REL：SITEMASTER将以输入的基准功率为基准，显示当前所测功率与基准功率的差值。
频谱仪的用法1.在MODE一项中有频谱仪一项选项2.按FREQ/DIST键设中心频点以及跨度的值●CENTER设置基点频点，例1240MHz●SPAN键设置跨度：其中FULL键的频点范围是：0~2480MHzZERO键的频点范围是：0~1240MHzCENTER和SPAN项建议不用●START键直接设起始频点值●STOP键设终止频点值3.按AMPLITUDE键设置纵坐标的刻度值●REF LEVEL：设置纵坐标的起始值，如-70dBm，那么，纵坐标最上面的值为-70dBm ●SCALE：设置纵坐标的每一格的值，共10格●LIMIT ON/OFF：不懂●LIMIT EDIT：不懂●按右边的蓝颜色MARKER键，可以设置MARKER点按M1键，选定ON/OFF键，移动右边的上下键可以选定具体的某一个频点，来观看此频点的幅度。
安立Site Master 331D驻波比测试仪使用指南
安立Site Master 331D驻波测试指南
用驻波仪测试分布系统的驻波，线路确认驻波在1.5以下，查到驻波高的时候应用驻波仪标注出最高驻波处距离，处理后继续在线路上查找驻波，确认分布系统没有驻波高于1.5的。
具体步骤
1．MODE→频率（驻波比／回波损耗）→F 1／F 2(MHZ)
无线对讲：F1=400 ,F2=470
手机信号：F1=825,F2=960
频率更改后将驻波仪进行校准，一般将跳线连接在驻波仪上进行校准
2．键3（STAR CAL，开始校准）→校准器（开路、短路、负载端子）
3．MODE→故障定位（驻波比／回波损耗）→D 1／D 2（馈线长<D2<MAX）
D1为起始长度，一般设置为0
D2为终止长度，D2的长度要大于实际测量馈线的长度，例如实际馈线长度为130m,,则D2=150
按住“其它”按键，设置损耗和传播速度。
损耗设置如下：无线对讲：1/2馈线0.050 7/8馈线0.026
手机信号：1/2馈线0.075 7/8馈线0.040
传播速度设置如下：0.88
4．设置驻波顶线和底线
按住Amplitude: 顶线设置1.5, 底线设置1.0
5．馈线连接仪器，馈线末端连负载
6．键8（MARXER，标记峰值）→M 1
说明：馈线有信号的情况下不能用驻波仪测试，馈线必须无源。
这点切记。
馈线的驻波测试步骤1
馈线的驻波测试步骤2
馈线的驻波测试步骤3
馈线的驻波测试步骤4
馈线的驻波测试步骤5
馈线的驻波测试步骤6。
驻波比测试仪日常操作
9
致谢！
10
校准完成后，出现标准有效，就可以正常使用。 校准完成后，出现标准有效，就可以正常使用。
3
信号标准的选择
目前测试主播比试，使用默认模式， 目前测试主播比试，使用默认模式，即AMPS/EIA 553，不 ， 用特意设置，详见下图： MA使用 、目前 使用820-880MHZ频段，进行驻波比测试； 频段， 使用 频段 进行驻波比测试； 2、首先按FREQ/DIST 、首先按 3、按F1，填写 、 ，填写820，按ENTER，设置测试频段上限值； ， ，设置测试频段上限值； 4、按F2，填写 、 ，填写880，按ENTER，设置测试频段线限值； ， ，设置测试频段线限值；
驻波比测试仪日常操作
2011年11月27日 2011年11月27日 武汉烽火移动通信有限公司
1
驻波比测试仪日常操作
校准
目 录
信号标准选择 频段选择 测量模式的选择 顶线和底线的设置 连续扫描和单次扫描的设置 测试中应注意的一些问题
2
校准
1、开机后，驻波比测试仪接收校准附件开路器 、开机后， 2、先按3，出现校准窗口，按ENTER键，校准开始： 、先按 ，出现校准窗口， 键 校准开始：
5
测量模式选择
1、目前我们在测试驻波比时，主用使用频率-驻波比和故 、目前我们在测试驻波比时，主用使用频率 驻波比和故 障定位-主播比 主播比； 障定位 主播比； 2、按MODE,可分别选用频率 驻波比和故障定位 主播比， 、 可分别选用频率-驻波比和故障定位 主播比， 可分别选用频率 驻波比和故障定位-主播比 分别对馈线主播比进行测试和故障定位馈线哪一点有问题
6
顶线和底线的设置
一般顶线设置为2.0，底线设置为 ； 一般顶线设置为 ，底线设置为1.0； 按AMPLITUDE键，出现下述画面 键 再按分别按顶线和底线，设置 和 ， 再按分别按顶线和底线，设置2.0和1.0，按ENTER;
最新安捷伦N9330A驻波比测试仪操作规程
安捷伦N9330A驻波比测试仪操作规程驻波比测试仪（安捷伦N9330A）操作规程2011/4/22中铁电气化局集团有限公司目录 (1)驻波比测试仪（安捷伦N9330A）操作规程 (3)一、适用范围： (3)二、使用安捷伦N9330A (7)三、开始测量 (9)测量回波损耗、驻波比、电缆损耗 (9)1 进行基本回波损耗测量 (9)2 进行故障定位测量（DTF） (9)3 存储和调用数据 (10)4 被测电缆型号问题 (13)5 标记峰值 (13)6 关闭所有标记 (14)四、建议 (14)目录目录 (1)驻波比测试仪（安捷伦N9330A）操作规程 (3)一、适用范围： (3)二、使用安捷伦N9330A (7)三、开始测量 (9)测量回波损耗、驻波比、电缆损耗 (9)1 进行基本回波损耗测量 (9)2 进行故障定位测量（DTF） (9)3 存储和调用数据 (10)4 被测电缆型号问题 (13)5 标记峰值 (13)6 关闭所有标记 (14)四、建议 (14)驻波比测试仪（安捷伦N9330A）操作规程一、适用范围：本仪器适用于在工程施工及维护中对各类无线网络系统（公安、消防、民用、专用、军事等）的通信电缆、天线系统的性能进行验证和查找故障。
测试25MHz至4GHz的宽带或窄带。
基本测量功能：驻波比回波损耗驻波比测试仪驻波比电子校准开路/短路/50电缆损耗故障定位（驻波比和回波损耗）仪器按键介绍：序号 按钮 功能描述 1 待机开关控制测试仪开关2 功能键 包含：Mode 、FREQ/DIST 、AMPTO 、MEAS/VIEW 、SYS 、Hold/Run\Limit andMarker3 复位键 将仪器重置到一个已知的位置4 确认键 确认参数，选择或者配置5 校准键 进入校准程序6 退出、清除 退出对话框或者程序、清除数字或者字符输入7 保存、调用 保存数据或图像、查看保存的数据8 自动刻度键 自动设置边幅边界 9 对比度 调整屏幕对比度 10 旋钮 选择某个选项或者编辑数字11 亮度 调整屏幕亮度12 测试线缆接口用于连接测试线、校准仪的端口13 软键显示当前菜单功能1 2 3 45678910111213仪器顶端端口介绍：二、使用安捷伦N9330A1）按键开机，测试仪器开始工作运行并自检。
驻波比测试仪（S331D）操作步骤
驻波比测试仪（S331D）操作步骤
SITEMASTER S331D的操作步骤：
1．开机、参数设置
(1) 开机“ON/OFF”
(2) ENTER；
(3) 按“MODE”菜单;
(4) 选择“频率-----驻波比”， ENTER；
(5) F1：XXX，ENTER；F2：XXX，ENTER；（CDMA800频率设置：F1：825，F2：880）
2. 校准
(1) 插入自动校准模块（instacal模块）；
(2) 按“3（Start cal）”，Enter；
(3) 听到声音，及出现“校准有效”；（开路、短路、负载校准）
(4) 拧出自动校准模块；
3. 测量
(1) 拧进馈线；
(2) 按“4(Auto scale)”
(3) 按“MODE”；
(4) 选择“频率-----驻波比”，ENTER；
(5) 查看驻波比与频率的关系，观察驻波比是否大于1.4；
(6) 如发现驻波比较大，要进行故障定位；
(7) 按“MODE”；
(8) 选择“按故障定位----驻波比”，ENTER
(9) D1：1.0，ENTER；
(10) D2：估计馈线长度（如60），ENTER；
(11) 就可显示驻波比与距离的关系；
(12) 如要显示驻波比最大值处所在的位置（距离）；
(13) 按“8（marker）”；
(14) 按“M1”；
(15) 按“标记到波峰”；即可显示驻波比最大值及所处的位置。
《驻波比测试仪说明》课件
使用前的准备工作
参数设置
探头连接
标定
设置测试的频率范围、测试
将探头与主机连接，并检查
使用参考反射器校准仪器，
功率、目标的测试距离等参
连接是否牢固。
确保测试结果的准确性。
数。
测试流程
1
收集测试数据
将探头对准被测物体并进行测试，记录下测试结果。
2
分析数据
使用软件对收集到的数据进行分析，预测波束的传输情况。
3
判断结果是否合格
将得到的结果与标准范围进行比较，判断测试结果是否合格。
常见问题解答
测量误差原因
改善测量精度的方法
维护保养注意事项
可能因为信号源和负载之
可以使用合适的衰减器，
定期进行仪器的清洁、校
间存在杂散反射导致测试
减少反射出现的可能性。
准和检查。
结果不准确。
结束语
总结
未来发展前景
驻波比测试仪是一种非常常见且实用的测试设备，
《驻波比测试仪说明》
PPT课件
这份PPT课件将教会你什么是驻波比、驻波比测试仪的基本构成、如何进行
测试以及如何维护保养驻波比测试仪。让我们一起来探索这个神奇的世界吧！
ቤተ መጻሕፍቲ ባይዱ
驻波比的概念解释
1
什么是驻波比？
驻波比是反射波与行波在同一介质中相遇形成的波幅相加和波幅相减后的比值。
2
驻波比公式
SWR = (1+ρ)/(1-ρ)，其中ρ为反射系数。
3
驻波比的物理意义
驻波比可以反映波束在传输中的损耗情况。理想情况下，我们希望驻波比尽可能小，这
样就能保证波束能够传输到目标，并获得较高的精度。
驻波比测试仪的基本构成
驻波比测试仪使用说明
驻波比测试仪使用说明1.准备工作：a.将驻波比测试仪放置在平稳的表面上，确保其稳定性和准确性。
b.将测试仪与待测试的传输线相连接，并确保连接可靠。
c.检查测试仪的电源和信号线的连接是否正确。
2.预热：当驻波比测试仪长时间未使用或环境温度发生较大变化时，需要进行预热操作。
将测试仪打开，并保持运行一段时间，直到所有指示灯正常工作。
3.设置测试参数：a.在仪器面板上选择合适的工作频率范围。
根据传输线的特性和待测电路的需求，选择适当的频率范围。
b.设置测试仪的输入功率。
根据待测电路的工作条件，设置适当的输入功率。
c.进行标定操作。
如果测试仪上有标定功能，可以使用标定工具进行标定，以提高测试精度。
4.开始测试：a.打开测试仪，并确认其正常工作。
b.发送一个正弦波信号或对待测电路进行激励。
c.在测试仪的显示屏上观察驻波比的数值。
通常情况下，驻波比的数值应该在1和无穷大之间。
当驻波比为1时，表示完全无反射；当驻波比无穷大时，表示完全反射。
d.观察测试仪的指示灯，以判断待测电路是否存在问题。
如果指示灯变化异常或报警，说明待测电路存在异常。
5.分析测试结果：可以使用测试仪上的分析功能，对测试结果进行进一步处理。
一些先进的驻波比测试仪可以提供图形显示，帮助用户更直观地理解测试结果。
6.记录和保存数据：a.将测试结果记录下来，包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。
b.如果测试仪支持数据保存功能，可以将测试结果保存到存储设备或计算机中，以便后续分析和比较。
7.关闭测试仪：在测试结束后，将测试仪关闭，并断开与待测电路的连接。
确保测试仪处于安全和维护状态。
总结：驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。
正确操作测试仪可以有效地测量和分析高频电路中的驻波比，从而帮助用户提高电路性能和故障排除。
在进行测试之前，建议阅读测试仪的使用手册，以了解具体的操作步骤和注意事项。
[课件]驻波比测试仪日常操作PPT
![[课件]驻波比测试仪日常操作PPT](https://img.taocdn.com/s3/m/0c69e10d453610661ed9f46a.png)
5
测量模式选择
1、目前我们在测试驻波比时，主用使用频率-驻波比和故 障定位-主播比； 2、按MODE,可分别选用频率-驻波比和故障定位-主播比， 分别对馈线主播比进行测试和故障定位馈线哪一点有问题
6
顶线和底线的设置
一般顶线设置为2.0，底线设置为1.0；
按AMPLITUDE键，出现下述画面
再按分别按顶线和底线，设置2.0和1.0，按ENTER;
7
单次扫描和连续扫描的设置
在实际使用驻波比测试仪时，有时会出现驻波比固定在开 始测试的一个值不变，这是由于该驻波比测试仪，设置单 次扫描所致，实际使用中我们通过使用连续扫描模式，以 便及时反映馈线驻波比的真实值； 若出现上述问题，只要按MEAS/DISP键，出现下述画面， 再按单次扫描即可。
8
测试中注意的一些问题
1、日常使用中，针对阿朗设备，建议馈线的频率-驻波比 在1.3以下，故障定位-驻波比在1.1以下； 2、日常使用中，对上述两项值必须检查，并保证在建议值 以下。
9
致谢！
10
1驻波比测试仪日常操作武汉烽火移动通信有限公司2011年11月27日日2驻波比测试仪日常操作?校准?信号标准选择?频段选择?测量模式的选择?顶线和底线的设置?连续扫描和单次扫描的设置?测试中应注意的一些问题目录校准1开机后驻波比测试仪接收校准附件开路器2先按3出现校准窗口按enter键校准开始
驻波比测试仪日常 操
目 录
频段选择 测量模式的选择 顶线和底线的设置 连续扫描和单次扫描的设置 测试中应注意的一些问题
2
校准
1、开机后，驻波比测试仪接收校准附件开路器
2、先按3，出现校准窗口，按ENTER键，校准开始：
校准完成后，出现标准有效，就可以正常使用。
驻波比测试仪操作步骤
驻波比测试仪操作步骤驻波比测试仪是一种用于测试电路中驻波比的仪器。
电路中的驻波比是指由于电信号在不同传输介质中的传播速度不同，造成电压或电流的幅值在电路中发生波动的现象。
驻波比测试仪通过测量信号的反射和传输损耗来评估电路的匹配性，以及确定是否存在驻波。
1.准备测试仪器和电路：首先确认测试仪器的工作状态良好，并准备好待测试的电路。
确保电路中的组件和连接线没有故障。
2.连接测试仪器：将测试仪器的发射端与待测试电路的信号源相连，然后将测试仪器的接收端与电路的负载端相连。
确保连接稳固，信号能够畅通无阻。
3.设置测试模式：根据具体的测试要求，选择相应的测试模式。
驻波比测试仪通常具有多种测试模式，如单频测试、扫频测试等。
根据需要对测试参数进行设置。
4.设置测试频率：根据电路的工作频率范围，设置驻波比测试仪的测试频率。
可以根据测试要求选择单频测试或扫频测试。
5.进行测试：启动驻波比测试仪，并观察测试结果。
可以通过测试仪器上的指示灯、数字显示屏或计算机界面来获取测试结果。
6.分析测试结果：根据测试结果来判断电路的匹配性和存在的问题。
如果测得的驻波比值接近1，表示电路匹配良好；如果驻波比值远离1，表示电路存在反射或传输损耗问题。
7.调整电路：根据测试结果来调整电路，以提高驻波比。
可以调整电路中的负载、传输线长度、陷波器等来改善电路匹配性。
8.重新测试：在调整电路后，重新进行驻波比测试。
通过反复测试和调整，直到获得满意的驻波比值。
9.记录测试结果：将每次测试的结果记录下来，包括测试时间、测试频率、驻波比值等。
这些数据可以用于分析电路的性能变化和提高测试效率。
10.定期校准：驻波比测试仪是一种精密仪器，应定期进行校准。
校准可以确保测试结果的准确性和可靠性。
总结：驻波比测试仪的操作步骤包括准备测试仪器和电路、连接测试仪器、设置测试模式和频率、进行测试、分析结果、调整电路、重新测试、记录结果和定期校准。
通过这些步骤，可以有效评估电路的匹配性，并进行必要的调整来提高驻波比和电路性能。
驻波比测试仪使用说明分解
驻波比测试仪使用说明分解驻波比测试仪（VSWR Meter）是一种用于测试电信设备中信号的反射程度的仪器。
驻波比是指在传输线上，电压和电流的最大值与最小值（反射）之间的比值。
驻波比测试仪可以帮助用户评估信号的传输质量，并确定是否存在反射或阻抗不匹配的问题。
驻波比测试仪的基本工作原理是使用反射式功分器（reflectometer）通过将一部分发射信号引导到待测设备上，并测量反射信号的强度来计算驻波比。
根据用户的需求，驻波比测试仪可以采用不同的工作频率和功率范围。
以下是驻波比测试仪的使用说明：1.首先，将驻波比测试仪与待测试设备的输入端口（通常是一个连接器）相连。
确保连接稳定并无松动。
2.打开驻波比测试仪，并选择合适的测试频率范围。
通常，驻波比测试仪可以通过用户界面或旋钮进行频率选择。
根据待测试设备的规格和要求，选择正确的频率范围。
3.设置测试功率。
根据待测试设备的工作功率范围，选择合适的测试功率。
较高的功率可以提供更准确的测量结果，但也可能对待测试设备造成损坏。
确保根据设备规格设置正确的功率。
4.进行测试。
当设备连接好并设置好相关参数后，可以开始测试了。
开始测试后，驻波比测试仪会向待测设备发送一定功率的信号，并测量反射回来的信号强度。
5.读取和解析测试结果。
测试完成后，驻波比测试仪会显示测试结果。
通常，测试结果以数字和图形的形式呈现。
数字结果表示驻波比的大小，图形结果则以频率为横坐标，反射功率为纵坐标绘制反射程度图形。
6.分析和评估测试结果。
根据测试结果，评估待测试设备的信号传输质量。
驻波比越接近于1，表示信号传输越完美；驻波比越大，则表示存在反射或阻抗不匹配问题。
根据测试结果，可以采取相应的修复措施。
7.断开连接和存储数据。
测试完成后，将驻波比测试仪与待测试设备断开连接。
如果需要保存测试数据，可以将数据存储到测试仪的存储介质中，或者通过数据接口传输到计算机或其他设备上进行分析。
需要注意的是，驻波比测试仪需要在测试过程中避免接触任何高压或高功率设备，以免损坏测试仪器或造成个人伤害。
驻波比测试仪应用说明
故障排除
无法开机
检查电源线是否连接正常，如有 问题，及时更换。
测量不准确
检查测试电缆是否正常，如有需 要，更换测试电缆。同时，检查 仪器设置是否正确，如有问题， 及时调整。
显示异常
检查仪器显示屏是否正常，如有 问题，及时更换显示屏。同时， 检查仪器内部电路是否正常，如 有问题，及时维修或更换。
保养建议
工作原理
工作原理
驻波比测试仪通过向传输线发送信号 ，并接收反射信号，计算出传输线的 驻波比。
技术实现
驻波比测试仪内部包含发射器、接收 器和信号处理单元，通过测量发射信 号和反射信号的时间差和幅度差，计 算出驻波比。
分类与特点
分类
驻波比测试仪根据应用场景和 测量精度可分为手持式、台式
和在线式等多种类型。
雷达系统中，驻波比测试仪可以用于检测微波和毫米波频段的信号传输质量。这 些频段是雷达系统中的关键频段，因此驻波比测试仪在雷达系统中的应用也非常 重要。
电子战系统
电子战系统中的信号传输也依赖于电 磁波的传播，驻波比测试仪可以用于 检测和测量电子战系统中的驻波比， 以确保信号传输的质量和稳定性。
VS
在电子战系统中，驻波比测试仪可以 用于检测微波、射频和毫米波频段的 信号传输质量。这些频段是电子战系 统中的关键频段，因此驻波比测试仪 在电子战系统中的应用也非常重要。
驻波比测试仪应用 说明
contents
目录
• 驻波比测试仪简介 • 驻波比测试仪的应用场景 • 驻波比测试仪的操作与使用 • 驻波比测试仪的维护与保养 • 驻波比测试仪的发展趋势与展望
01
CATALOGUE
驻波比测试仪简介
定义与作用ຫໍສະໝຸດ 定义驻波比测试仪是一种用于测量传 输线驻波比的电子设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
One world. One name. Anritsu
功能键
四个专用的功能键简化了测量任务。
S331/2B 外 观 – 前面板
软键
友好的软功能键菜单和用户界面。
设置存储(SAVE SETUP)
可保存十个校准和测试设置，使得重复、多 用途测试能够能够更加方便、快速、准确。
极限线 (LIMIT)
建立一个简单、快速的通过/失败测量。
625-2500 MHz,回波损耗，SWR(驻波比)，DTF , 增益/损耗
以上所有型号都有功率测量选件
One world. One name. Anritsu
Site Master 概 要
One world. One name. Anritsu
S331/2B 外 观
One world. One name. Anritsu
大家好
1
Site Master 传输线和天线分析仪
S331/2B/C
One world. One name. Anritsu
Site Master 概 要
S331/2B
手持式 传输线/波导 及天线分析仪
One world. One name. Anritsu
Site Master 概 要
用 途 -- 手持式传输线/波导及天线分析仪 “天馈线分析仪”
DC 电源 输入
9针
RS232 接头
One world. One name. Anritsu
S331/2B 外 观 – 前面板
RS-232接口
为进一步分析，可通过一根串行电缆下载存储的数 据到个人计算机上；或者通过打印计打印输出。用 你的笔记本电脑可以在野外自动控制和收集数据。 使用调制解调器，还可实现远程操作。
Paging
PCS
Cellular
One world. One name. Anritsu
Site Master 概 要 -- SM系列
• 单端口: – S113C – S114C – S331B – S331C – S332C – S810A – S818A – S820A
• 双端口: – S251C
结 构 -- 手持式矢量网络分析仪 （网络分析仪中最高档的分析仪）
功 能 -- 反射测量/频谱分析仪： SWR, RL, DTF, GAIN, LOSS, Smith Chart, Isolation, SPA …
One world. One name. Anritsu
Site Master 概 要
Site Master 概 要
• 系统性能和收益将直接取决于布网的质量，以及在运营中现场技 师解决系统故障和维护系统的能力。
• Anritsu给您的解决方案是 --- Site Master • 用于检出和定位电缆及天线系统的故障，处于世界领 先地位。 • 它不仅能在事发后检测出故障之所在- 无论是电缆、 接头，还是天线。如果试用Anritsu提供的数据管理 软件(Site Master Software Tool) 还可以预防故障 于未然。 • 所以说它极大的加强了系统维护手段，提高系统的可 用性，使用户满意，为运营商创收。
2-1600 MHz, 回波损耗，SWR(驻波比)，DTF 2-1600 MHz, 回波损耗，SWR(驻波比)，DTF, 频谱分析 25-3300MHz, 回波损耗，SWR(驻波比)，DTF 25-4000MHz, 回波损耗，SWR(驻波比)，DTF 25-4000MHz, 回波损耗，SWR(驻波比)，DTF, 频谱分析 3.3-10.5 GHz, 回波损耗，SWR(驻波比)，DTF 3.3-18 GHz, 回波损耗，SWR(驻波比)，DTF 3.3-20 GHz, 回波损耗，SWR(驻波比)，DTF
坚固的外壳设计
坚固的、轻的、并且高度紧凑的外壳，非常适合手 持操作和野外环境。为了携带方便，和对意外情况 的保护，还提供了一个软背包。
高分辨率大屏幕显示
高分辨率（640×480）的显示特性，对比度可调和 背景灯能力，使得在各种光线条件下都很容易实现 清晰可见。
体积
公制：25.4×17.8×6.10cm 英制：10×7×2.4in
开机
One world. One name. Anritsu
全量程的标记能力 (MARKER)
更快、更全面的测量
显示存储(SAVE DISPLAY)
多达200个内存位置给测量数据。可以 用字母数字来命名测量数据。自动附加 时间和日期信息，简化了日期管理。
One world. One name. Anritsu
电缆列表
可快速选择已有测试参数的电缆。Site Master特有的弹出式菜单， 包含了行业中最流行的70多种电缆，并预设了3个频段，使得测量 更加准确。
• 天线的性能以及天线和基地站系 统是否匹配对于无线通讯电缆断裂等都会直接 影响信号的输出功率。 • 这将导致连接不上，数 据丢失和中途断线。 • 对于通讯服务提供商来 讲，最终将导致失去用 户，减少收入。
One world. One name. Anritsu
S331/2B 外 观 -- 功率显示和探头
RF Detector
One world. One name. Anritsu
S331/2B 外 观 – 和打印机连接
One world. One name. Anritsu
S331/2B 外 观 – 后面板
RF
RF
DETECTOR OUT
RF IN
S331/2B 外 观
包括电池标称重量2.14 公斤（4.76 lbs）
One world. One name. Anritsu
S331/2B 外 观 -- 便于携带的软背包
One world. One name. Anritsu
S331/2B 外 观 -- 便于携带的软背包
One world. One name. Anritsu
One world. One name. Anritsu
Site Master 概 要
• 专门为无线通讯系统布网，维护，和故障维修所设计，在各 种无线网络中有着十分广泛的用途。
Broadband
Military
SMR
3G
Mobile Data
Wireless Internet
Mobile Satellite
