建筑电气工程施工质量验收规范中的强制性条文

建筑电气工程施工质量验收规范中的强制性条文

建筑电气工程施工质量验收规范中的强制性条文(总计17条)第1条:3.1.5高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

条文说明:本条与本规范修订前一致,是原规范的强制性条文.交接试验包括高压的电气设备、高压的布线系统以及继电保护系统。

继电保护系统包括二次接线部分。

高压的电气设备、布线系统以及继电保护系统,在建筑电气工程中是电力供应的高压终端,在投入运行前必须做交接试验。

值得注意的是,由于技术进步设备制造技术标准更新、进口设备的引进,交接试验标准也会随着修订完善,应密切注意试验标准的更新,并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。

第2条:3.1.7电气设备的外露可导电部分应单独与保护导体相连接,不得串联连接,连接导体的材质、截面积应符合设计要求。

保护导体:由保护联结导体、保护接地导体和接地导体组成,起安全保护作用的导体。

接地导体:在布线系统、电气装置或用电设备的给定点与接地极或接地网之间,提供导电通路或部分导电通路的导体。

条文说明:本条是在原规范强制性条文的基础上进行了文字修改,其要求与原规范是一致的。

电气设备的外露可导电部分应与保护导体单独连接,也就是要求与保护导体直接连接,本规范所涉及的电气设备的外露可导电部分与保护导体的连接均应符合本条规定。

要求电气设备的外露可导电部分单独与保护导体连接是确保电气设备安全运行的条件,需要强调的是,单独连接也就是要求不得串联连接,而是要求与保护导体干线连接。

施工时应首先确认与电气设备连接的保护导体应为保护导体干线,在建筑物设备层等电气设备集中的场所,有可能选用断面为矩形的钢或铜母线做接地干线,可在其上钻孔后,将每个电气设备的接地线与钢或铜母线接地干线直接连接,电气设备移位或维修拆卸都不会使钢或铜母线接地干线中断电气连通。

同样情况,建筑工程的每一个插座(灯具)回路的保护接地导体(PE)在插座(灯具)接线盒内业不应剪断与插座(灯具)连接,当然末端插座(灯具)的保护接地导体(PE)连接时是要剪断的。

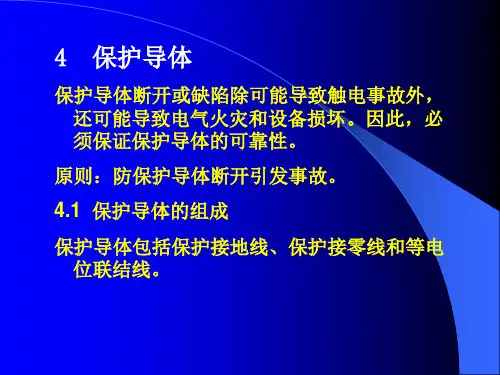

第3章3 保护导体

第3章3 保护导体

5.2 接地线
a. 交流电气设备应优先利用自然导体作接地线。 在非爆炸危险环境,如自然接地线有足够的截 面积,可不再另行敷设人工接地线。
b. 车间电气设备较多时分为:接地干线接地支线. 各电气设备的接地支线应单独与接地干线或接 地体相连,不应串联连接。
c. 接地线的截面要求(见下表)
d. 接地线的涂色和标志应符合国家标准。非经允 许,接地线不得作其他电气回路使用。
R=R1+R2+R3+R4 ≈
R4
接地体本身电 阻
引下线电阻 接地体与土壤接触电阻
a 垂直接地体
d
R ln 4l 2l d
•多根垂直接地体并联
Rn
R n
ห้องสมุดไป่ตู้
1 η
利用系数η≤1 2根并联 η=0.9 6根并联 η=0.7
b.水平接地体
h
L
L2
R (ln A)
形状系数
2πL dh
c.杆塔的钢筋混凝土基础自然接地电阻
(5)专用电气设备的接地应与其他设备的接地以及防雷接地 分开,并应单独设置接地装置。
4.4 对零线的基本要求
零线的连接应牢固可靠、接触良好。零线的截 面选择要适当,一方面考虑三相不平衡时通过零 线的电流密度,另一方面零线要有足够的机械强 度。所有电气设备的接零线,均以并联的方式接 在零线上,不允许串联。在有腐蚀性物质的环境 中,零线的表面要涂上必要的防腐涂料。
杆塔自然接地电阻估算值
杆塔 型式
工频 自然 接地 电阻 ()
钢筋混凝土杆
有3~4根拉 单杆 双杆 线的单双

铁塔
单柱 式


0.3 0.2
0.1

保护导体、保护接地导体、保护联结导体、接地导体截面积要求总结

保护导体、保护接地导体、保护联结导体、接地导体截面积要求总结
名称
保护导体
保护接地导体
保护联结导体
接地导体
包含了保护联结导体、保护接地导体、接地导体
一般,保护导体就是特指保护接地导体
接到总接地端子的保护联结导体
辅助联结用的保护联结导体
定义
为了安全目的,如电击防护中设置的导体
用于保护接地的保护导体
用于保护等电位联结的导体
用于保护等电位联结的导体
在系统、装置或设备的给定点与接地网之间提供导电通路或部分导电通路的导体
联结外露可导电部分和装置外可导电部分的保护联结导体,其电导不应小于相应保护导体截面积的1/2的导体所具有的电导
满足公式S≥(I/k)√t的要求。
S——保护导体的截面积(mm2);
I——通过保护电器的预期故障电流或短路电流[交流方均根值(A)];
t——保护电器自动切断电流的动作时间(s);
k——系数
3
钢不小于50mm2。
1)有机械损伤防护时,铜导体不应小于2.5mm2,铝导体不应小于16mm2;
2)无机械损伤防护时,铜导体不应小于4mm2,铝导体不应小于16mm2;
埋入土壤的裸接地导体,应满足表54.1。
5
当两个或更多个回路公用一个保护导体时,其截面积应符合下列规定:
1)应根据回路中最严重的预期故障电流或短路电流和动作时间确定截面积,并应符合公式S≥(I/k)√t的要求;
2)对应于回路中的最大相导体截面积时,应按GB/T16895.3-2017表54.2的规定确定。
铝导体不应作为接地导体
6
永久性连接的用电设备的保护导体预期电流超过10mA时,保护导体的截面积应按下列条件之一确定:
1)铜导体不应小于10mm2或铝导体不应小于16mm2;

TN-C-S系统正确的接线和接地资料

TN-C-S系统正确的接线和接地资料

TN-C-S系统正确的接线和接地一、接地问题什么是接地?将地面上的金属物体或电气回路中的某一点通过导体与大地相连,使该物体或该点与大地保持等电位称为接地。

电流入地点电位和无穷远处的零电位的电位差与入地电流的比值称为接地电阻。

如下图所示。

上面三个图中,一个是设备单独做接地装臵,设备直接接地,第二个是设备接PEN线,第三个是设备接PE线,我们把这几种做法都叫做接地。

根据IEC规定和最新规范《民用建筑电气设计规范》JGJ16-2008和其他规范规定,我们现在更正一个概念:1、今后不再用“接零”这一述语,而用TT、TN-S、TN-C-S等系统名词代替,而将“接地”作为以上做法的统称。

在《建筑电气工程施工质量验收规范》GB50303-2002中还在用“接零”这一术语,在规范《民用建筑电气设计规范》JGJ16-2008,已明确不再用。

该《规范》条文说明第12.3.1条叙述如下:与原规范基本一致,取消了有架空线路的保护部分。

这里要注意的是原规范中,用的“接零”和“接地”的概念,修订后就不再采用了,而是用TN-C-S、TN-S及TT等系统名称代替,而将“接地”作为以上做法的统称。

现在,《建筑电气工程施工质量验收规范》GB50303-2002还沿用“接零”和“接地”术语,估计修改时也会一致起来。

2、不再用“零线”这一术语。

所谓“零线”是历史产物,20世纪50年代我国师从前苏联,电力工业也不例外,在低压接地系统中采用前苏联的接地系统,就沿用“零线”这一术语。

当时的“零线”是“中性线”的别称,二者等同、混用。

当时的接零系统,就是IEC标准和现行国家规范中的TN-C系统,而当时说的“零线”就是TN-C系统中的PEN线。

国家规范《系统接地的型式及安全技术要求》GB 14050-2008对中性导体(N)、保护导体(PE)和保护接地中性导体(PEN)的术语如下:中性导体(N)--连接到系统中性点上并能提供传输电能的导体。

保护导体(PE)--用于在故障情况下防止电击所采用保护措施的导体。

UPS电源接地问题

UPS电源接地问题

1问题的提出外审过程中经常出现违反强规GB50303-2002《建筑电气工程施工质量验收规》第9.1.4条,即不连续电源输出的中性线〔N〕极,必须与由接地装置直接引来的接地干线相连接,做重复接地。

那么UPS输出N极终究应不应该接地,今后的电气施工图应该怎么绘制,设计人员存在不少的困惑。

因此笔者向大家提出课题——“UPS接地问题的分析〞,敬请读者研讨。

在此谈点个人看法,笔者认为造成目前概念混乱的主要原因与国家相关规不协调有很大关系。

首先,我们需要了解关于接地问题有哪些相关规。

2规关于UPS接地有关规定〔1〕GB50303-2002《建筑电气工程施工质量验收规》第9.1.4不连续电源输出的中性线〔N〕极,必须与由接地装置直接引来的接地干线相连接,做重复接地。

〔2〕国家标准/国际标准GB16895.20-2003/IEC60364-5-551:1994规定“当发电设备作为〔公用电网的〕替代电源〔备用系统〕时运行而接到TN系统时,其自动切断供电的防护不应依赖于与公用电网接地点的连接。

应设一个适当的接地极〞。

这条规定存在的问题:1〕这个“适当的接地极〞是独立的还是与供电系统接地装置连在一起的。

2〕没有明确“发电设备〞中性点与公用电源的中性点之间是否相对独立,是否有电气和物理上的联系。

出现以下四种情况:1〕设备中性点独立、接地极独立。

2〕设备中性点独立、接地极不独立。

3〕设备中性点不独立、接地极独立。

4〕设备中性点不独立、接地极不独立。

1〕发电设备的中性点独立、接地极独立,对于柴油发电机,由于其电枢线圈与公用电网是独立的,中性点接到单独地上,两种电源之间采用四极开关,两个N线不会并列而形成分流。

但是用电设备是放置在建筑的,TN系统中设备外壳与公用电网的地是接在一个系统上的。

那么当切换到备用系统上时,因为柴油发电机的地与公用电网不是同一个地,供电系统就变成了TT系统。

〔假设设备再做有等电位联结,就更难区分是TN还是TT系统了〕相应的保护系统应作改变。

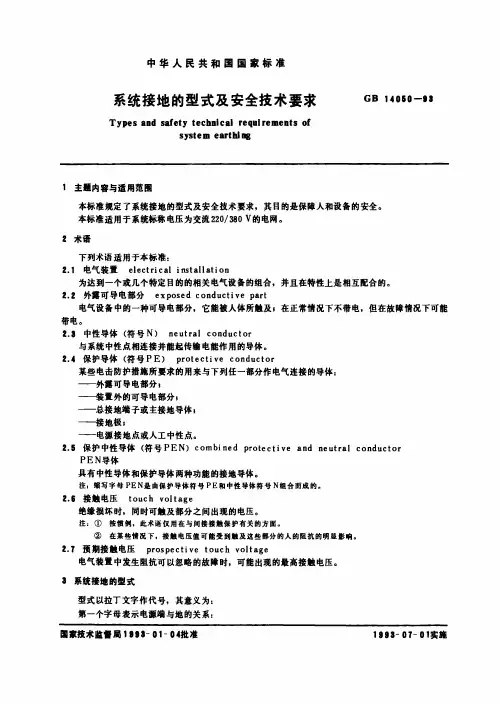

GB 14050-93 系统接地的型式及安全技术要求

GB 14050-93 系统接地的型式及安全技术要求

1 主肠内容与适用范圈 本标准规定了系统接地的型式及安全技术要求,其目的是保障
2 术语
下列术语适用于本标准:
21 电气装置 eetia isalto . lcrcl tl in n a 为达到一个或几个特定目 的的相关电气设备的组合,并且在特性上是相互配合的。 22 外露可导电部分 e p sd n utv pr . x oe c d cie t o a 电 气设备中的一种可导电部分,它能被人体所触及,在正常情况下不带电,但在故障情况下可能 带电。
L , L ,
N} } } i} S w) L AR ’ F' ,t +# Rp I } 9 h m } f , ' > r I
的绝 甲 . 极 ,的 地 接 妞
图 5 IT系统
第一个字母表示电源端与地的关系: 国家技术监.局1 3 0 一 4 二 - 1 0 批准 1 5 7 0 实施 二 -0 - ,
GB 4 5 一 二 10 0
T — 电撅端有一点直接接地,
I 电撅端所有带电部分不接地或有一点通过阻抗接地。 — 第二个字母表示电气装置的外礴可导电部分与 地的关系: T — 电气装!的外璐可导电部分直接接地,此接地点在电气上独立于电想端的接地点, N — 电气装!的外璐可导电部分与电源端接地点有直接电气连接。
电想
..~~~~~~~~~~~门卜~ ..--一-~---~-叫卜.--一--~--~ .. -下. ~,- - - - - .-,卜宁令 . - . 一 . 一 一 p--~一-----~-月卜十, 丫---~---. --~-,-rt,尸- ,尸-~~~~~ - 一 一 L. L. L。 N PE
电源端有一点直接接地,电气装置的外撼可导电部分直接接地,此接地点在电 气上独立于电源端 的接地点。( 见图4 )

GB14050-93系统接地的形式及安全技术要求

GB14050-93系统接地的形式及安全技术要求

系统接地的形式及安全要求GB 14050—931 主题内容与适用范围本标准规定了系统接地的型式及安全技术要求,其目的是保障人和设备的安全。

本标准适用于系统标称电压为交流220/380 V的电网。

2 术语下列术语适用于本标准:2.1 电气装置electrical installation为达到一个或几个特定目的的相关电气设备的组合,并且在特性上是相互配合的。

2.2 外露可导电部分exposed conductive part电气设备中的一种可导电部分,它能被人体所触及;在正常情况下不带电,但在故障情况下可能带电。

2.3 中性导体(符号N)neutral conductor与系统中性点相连接并能起传输电能作用的导体。

2.4 保护导体(符号PE)protective conductor某些电击防护措施所要求的用来与下列任一部分作电气连接的导体:──外露可导电部分;──装置外的可导电部分;──总接地端子或主接地导体;──接地极;──电源接地点或人工中性点。

2.5 保护中性导体(符号PEN)combined protective and neutral conductorPEN导体具有中性导体和保护导体两种功能的接地导体。

注:缩写字母PEN是由保护导体符号PE和中性导体符号N组合而成的。

2.6 接触电压touch voltage绝缘损坏时,同时可触及部分之间出现的电压。

注:① 按惯例,此术语仅用在与间接接触保护有关的方面。

② 在某些情况下,接触电压值可能受到触及这些部分的人的阻抗的明显影响。

2.7 预期接触电压prospective touch voltage电气装置中发生阻抗可以忽略的故障时,可能出现的最高接触电压。

3系统接地的型式型式以拉丁文字作代号,其意义为:第一个字母表示电源端与地的关系:T──电源端有一点直接接地;I──电源端所有带电部分不接地或有一点通过阻抗接地。

第二个字母表示电气装置的外露可导电部分与地的关系:T──电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;N──电气装置的外露可导电部分与电源端接地点有直接电气连接。

电气设备接地、接零保护的规定

电气设备接地、接零保护的规定

电气设备接地及接零的一般管理规定在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中,为保证电气设备安全可靠工作,防止电气工作中的触电事故发生,确保人员生命安全和电气设备运行安全,均应在安全技术上满足接地或接零要求。

电气设备在接地、接零方面如何进行规范施工与检查、应用,是大家必须认真对待的。

1 名词术语(1)接地:将电力系统或建筑物中电气装置、设施的某些导电部分,经接地线连接至接地极。

(2)工作接地(系统接地):在电力系统电气装置中,为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地:电气装置的金属外壳、配电装置的构架和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地:为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地:为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。

(6)接地极(接地体):埋入地中并直接与大地接触的金属导体,称为接地极。

接地体分为自然接地体和人工接地体两种。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。

人工接地体通常采用钢管角钢垂直打入土壤中,也可用扁钢或圆钢平埋土壤中做成。

(7)接地线:电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置:接地线和接地极的总和。

(9)接地网:由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置:为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置,一般敷设3-5根垂直接地极。

在土壤电阻率较高的地区,则敷设3-5根放射形水平接地极。

(11)接地电阻:接地极或自然接地极的对地电阻和接地线电阻的总和,称为接地装置的接地电阻。

GBT 4026 人机界面标志标识的基本和安全规则 设备端子、导体终端和导体的标识

GBT 4026 人机界面标志标识的基本和安全规则 设备端子、导体终端和导体的标识

目录前言. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II 1范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2规范性引用文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3术语和定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 标识方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 5标识方法的应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6 颜色标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 6.1 通用要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 6.2 单色的使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66.3 双色组合的使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 字母数字标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.1通用要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.2 标志规则----设备端子标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.3 特定导体的标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 附录A(资料性)导体和端子的颜色、字母数字和图形符号标识. . . . . . . . . . . . . . . . . . . . 12 附录B(资料性)关于某些国家特殊情况的说明清单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20I前言本文件按照GB/T1.1-2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。

重复接地的规范要求

重复接地的规范要求

重复接地的规范要求民规JGJ16-200812.2.1 低压配电系统的接地形式可分为TN、TT、IT三种系统,其中TN系统又可分为TN-C、TN-S、TN-C-S三种形式。

12.2. 2 TN系统应符合下列基本要求:1 在TN系统中,配电变压器中性点应直接接地。

所有电气设备的外露可导电部分应采用保护导体(PE)或保护接地中性导体(PEN)与配电变压器中性点相连接。

2 保护导体或保护接地中性导体应在靠近配电变压器处接地,且应在进入建筑物处接地。

对于高层建筑等大型建筑物,为在发生故障时,保护导体的电位靠近地电位,需要均匀地设置附加接地点。

附加接地点可采用有等电位效能的人工接地极或自然;接地极等外界可导电体。

3 保护导体上不应设置保护电器及隔离电器,可设置供测试用的只有用工具才能断开的接点。

4 保护导体单独敷设时,应与配电干线敷设在同一桥架上,并应靠近安装。

12.2.3 采用TN--C-S系统时,当保护导体与中性导体从某点分开后不应再合并,且中性导体不应再接地。

12. 4.9 架空线和电缆线路的接地应符合下列规定:1 在低压TN系统中,架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。

电缆线路和架空线路在每个建筑物的进线处,宜按本规范第12.2.2条的规定作重复接地。

在装有剩余电流动作保护器后的PEN导体不允许设重复接地。

除电源中性点外,中性导体(N),不应重复接地。

低压线路每处重复接地网的接地电阻不应大于10Ω。

在电气设备的接地电阻允许达到l0Ω的电力网中,每处重复接地的接地电阻值不应超过30Ω,且重复接地不应少于3处。

22.8.9 UPS不间断电源装置输出端的中性导体应重复接地。

建设工程施工现场供用电安全规范GB50194-934.1.3 接零保护应符合下列规定:4.1.3.1 架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时,其保护零线(PE线)应作重复接地,接地电阻值不应大于10Ω。

施工现场临时用电安全技术规范(条文说明)(精)

施工现场临时用电安全技术规范(条文说明)(精)

施工现场临时用电安全技术规范(条文说明) 中华人民共和国行业标准施工现场临时用电安全技术规范 JGJ 46——2005 条文说明前言《施工现场临时用电安全技术规范》JCJ46—2005,经建设部2005年4月15日以建设部第322公告批准、发布. 本规范第一版的主编单位是沈阳建筑工程学院,参加单位是中国建筑科学研究院。

为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定,《施工现场临时用电安全技术规范》编制组按章、节、条顺序编制了本规范的条文说明,供国内使用者参考.在使用中如发现本条文说明有不妥之处,请将意见函寄沈阳建筑大学。

1 总则 1.0.3 本条综合规定了在本规范适用范围内的用电系统中所完整体现的三项基本安全技术原则。

它们是建造施工现场用电工程的主要安全技术依据;也是保障用电安全,防止触电和电气火灾事故的主要技术措施. 3 临时用电管理 3.1 临时用电组织设计 3。

1.1 触电及电气火灾事故的机率与用电设备数量、种类、分布和计算负荷大小有关,对于用电设备数量较多(5台及以上、用电设备总容量较大(50kW及以上的施工现场,为规范临时用电工程、加强用电管理、实现安全用电,本条依照施工现场临时用电实际,按照现行行业标准《电力建设安全工作规程(变电所部分》DL 5009.3,规定做好用电组织设计,用以指导建造用电工程,保障用电安全可靠。

3.1。

2 本条确定了临时用电组织设计的内容,包含应当完成的工作,具有普遍适用性。

其中,负荷计算的依据是用电设备的容量、类别、分组、运行规律等,可采用需要系数法;绘制配电装置布置图只是针对配电室装设成列配电柜的规定;安全用电措施和电气防火措施均包含技术和管理两个方面的措施. 3。

1。

3 临时用电组织设计是一个单独的专业技术文件,为保障其对临时用电工程和施工现场用电安全的指导作用,其相关图纸需要单独绘制,不允许与其他专业施工组织设计混在一起. 3。

建筑物电气装置 第5部分:电气设备的选择和安装 第54章:接地配置和保护导体

建筑物电气装置 第5部分:电气设备的选择和安装 第54章:接地配置和保护导体

GB 6 9 . 一 1 9 1 8 53 9 7
- 53 . 条选择. 12 4.
上述两种情况都应考虑5313 4.. 条要求.
注: 宜使电气装置内的设备端子能够与这些保护导体连接.
5311 截面不应小于按下列公式求出的值( 4.. 仅适用于断开时间不超过 5 s )
Tr. n J I扭 牙
L %. 咨 二 习 L - - ,
本标准由IC第 6( E 4建筑物电气装置) 技术委员会制定. 本标准的草案在 17 年多伦多和 17 年莫斯科会议上讨论过, 96 97 作为莫斯科会议的结果, 草案[ 文 件6( 4中央办公室)8于17年 1 月提交各国家委员会按" 6〕 97 1 六月法" 表决.
另外,4 1 5311 . 条,4.. 条及附录 A的措词[ 53 文件 6 ( 4 中央办公室)5 已于 17 年 1 月分发, 7」 98 2 供 按" 二月法" 表决. 以下国家委员会投票明确赞成" 六月法" 草案: 澳大利亚 奥地利 比利时 保加利亚 加拿大 埃及 法国 以色列 意大利' 日 本 荷兰 挪威 罗马尼亚 南非( 共和国) 西班牙 瑞典 瑞士 土耳其 美国
表 5A 接地导体常用的截面 4
— 用于功能目的的接地导体( 如果需要时) . 5242 用来断开接地导体的连接件必须设置在够得着的位置, 4-. 这种连接件可方便地与总接地端子或 接地母线相结合, 以便于测量接地电阻值, 该连接件应只有用工具才能将其断开, 并应具有牢固的机械 强度且能保持电气上的连续性. 525 与其他系统的接地配置的互相连接 4. 5251 电压比它高的系统 4..

I 结构内含有预应力钢筋混凝土时应特别慎重. 一 符合 5225 4. 条的金属水管系统. . 其他合适的地下构件( 4.. 条) 见5226 . 2 接地极的功效取决于当地的土壤条件, 宜按所要求的接地电阻值选定适合于土壤条件的一个或几个接地极. 接地极的接地电阻值可以由计算或实测获得.

保护导体(电气安全)

保护导体(电气安全)

5 降低接地电阻的施工法
I. 高土嚷电阻率地区 a. 外引接地法。 将接地体引至附近的水井、泉眼、水沟、河边、
水库边、大树下等土壤电阻率较低的地方,或 者敷设水下接地网,以降低接地电阻。 外引接地装置应避开人行道,以防跨步电压电 击;穿过公路的外引线,埋设深度不应小于 0.8m 。
接地体延长法。延长水平接地体,增加其与土 壤的接触面积,可以降低接地电阻

R n
1 η
利用系数η≤1 2根并联 η=0.9 6根并联 η=0.7
b.水平接地体
h
L
形状系数
c.杆塔的钢筋混凝土基础自然接地电阻
杆塔自然接地电阻估算值
杆塔 型式
工频 自然 接地 电阻 ()
钢筋混凝土杆
有3~4根拉 单杆 双杆 线的单双

铁塔
单柱 式

测量方法 检查、维护内容 定期检查周期
铜/mm2 4 1.5
1.0
铝/mm2 6 2.5
1.5
3 接地电阻
接地体对无穷远处零电位面之间的电压U与
通过接地体泄入大地的电流I 之比值
RU I
接地体至零电位之间 土壤电阻
R=R1+R2+R3+R4 ≈
R4
接地体本身电 阻
引下线电阻 接地体与土壤接触电阻
a 垂直接地体
d
4l
R ln
b. 敷设深钻式接地体,或充分利用井管或其他深 埋在地下的金属构件作接地体;
c. 在房屋融化盘内敷设接地体; d. 除深埋式接地体外,再敷设深度为 0.5m 的延
长接地体,以便在夏季地层表面化冻时起流散 作用; e. 在接地体周围人工处理土壤,以降低冻结温度 和土壤电阻率。

电气接地的规范要求及接地的各项参数,收藏!

电气接地的规范要求及接地的各项参数,收藏!

电气接地的规范要求及接地的各项参数,收藏!为了主要目的是保护人身和设备的安全,减少公司电气事故发生,控制公司人员和财产不受损失,所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有:保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体:联接电气设备应接地部分与接地体的金属导体称为接地线;接地体和接地线统称为接地装置。

3、接地概念及种类(1)防雷接地:为把雷电迅速引入大地,以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时,接地电阻应符合其最小值要求。

(2)交流工作接地:将电力系统中的某一点,直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线(N 线)接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子,等电位接线端子一般均在箱柜内。

必须注意,该接线端子不能外露;不能与其它接地系统,如直流接地、屏蔽接地、防静电接地等混接;也不能与 PE 线连接。

(3)安全保护接地:安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件,有PE 线连接起来,但严禁将PE 线与N 线连接。

(4)直流接地:为了使各个电子设备的准确性好、稳定性高,除了需要一个稳定的供电电源外,还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线,一端直接与基准电位连接,另一端供电子设备直流接地。

(5)防静电接地:为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

(6)屏蔽接地:为了防止外来的电磁场干扰,将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地,称为屏蔽接地。

浅析TN-S系统电机宜用3芯电缆

浅析TN-S系统电机宜用3芯电缆

浅析TN S系统电机宜用3芯电缆杨 鹏(京鼎工程建设有限公司)摘 要:依据TN S系统的特性,低压电机使用4芯(3相+1PE)电缆配电较为普遍。

直到GB50217 2018《电力工程电缆设计规范》实施,该标准首次提出TN系统电气设备电力电缆宜选用3芯电缆的表述以及条文说明。

本文基于电缆选型原理以及规范,对TN S系统低压电机电力电缆的选择进行论证,得出在一定条件下宜使用3芯电缆的结论。

关键词:TN S系统;3芯电缆;PE导体0 引言随着科技的发展,工业企业规模增大,特别是化工厂规模也不断扩大。

以目前化工厂的规模,从控制中心(MCC)至电动机终端的电缆距离300m极其普遍[1]。

随着配电距离的变长,使得电缆规格变大、电缆根数变多,直接使得铜材增加,成本直接上升。

对于低压电缆来说,电缆的截面及芯数是直接影响电缆成本的因素[2 3]。

本文依据规范并结合具体项目,对电缆的这两方面着手进行分析。

1 选型依据及原则1 1 电缆选型的六大要素GB50054 2011《低压配电设计规范》第3 2条有明确说明,导体的截面选择应考虑载流量、线路保护、短路效应、压降、机械强度要求以及经济电流密度六大要素[4]。

1 2 电机的保护依据GB50055 2011《通用用电设备配电设计规范》2 3 1条以及最新的GB55024 2022《建筑电气与智能化通用规范》第4 3 8条,可知交流电动机应装设短路保护和接地故障保护。

短路保护和接地故障保护的实现正是对应了六大因素中线路保护、短路效应两个因素[5]。

本文先是基于短路保护和接地故障保护的原理说明对电缆的选型条件,然后说明3芯电缆完全满足要求,最后再结合最新规范对应用3芯电缆的可行性进行说明。

2 短路保护2 1 规范GB50054 2011《低压配电设计规范》中6 1 1、6 1 2和6 2 3条及GB55024 2022《建筑电气与智能化通用规范》中4 3 6条为关于短路保护的说明,里面有关于时间和电缆截面的规定。

接地导体和保护导体有何区别

接地导体和保护导体有何区别

接地导体和保护导体有何区别目前,行业内对保护导体和接地导体的叫法不统一,通常会把保护导体和接地导体都叫做接地线,如果不加以区分清楚的话,那么会造成对一些规范条文的误读。

下面就给大家简单说说接地导体和保护导体的区别,希望对初学电气设计的朋友有所帮助。

要想了解保护导体和接地导体的区别,需要先了解其定义,依据国标GB/T 16985.3-2017《低压电气装置第5-54部分:电气设备的选择和安全接地配置和保护导体》和GB 50169-2016《电气装置安装工程接地装置施工及验收规范》对保护导体和接地导体相关的术语定义如下。

保护导体protective conductor(PE):为了安全目的设置的导体(如电击防护中设置的导体)。

就是我们常说的PE线。

(注:用于电击防护时,保护导体示例包括保护联结导体、保护接地导体和接地导体。

)保护联结导体protective bonding conductor:用于保护等电位联结的保护导体。

接地导体(接地线) grounding conductor:在系统、装置或设备的给定点与接地网之间提供导电通路或部分导电通路的导体。

(注: 接地导体就是将接地极连接到等电位联结系统的一个点的导体,该点通常是总接地端子。

)总接地端子main earthing terminal:接地配置组成部分的端子或母线,用于多个接地导体的电气连接。

接地装置:接地极和接地线的总和。

从以上的定义可知:保护导体(PE线)是:为了防范间接接触电击而专门设置的保护线,其设置功能是比较单一明确的。

接地导体(接地线)是:接地装置的一部分,其范围比较广泛,可以是电气装置的接地端子、总等电位联结箱(MEB)、总接地端子(MET)与接地极的连接线,也可以是防雷引下线与接地极的连接线。

保护导体(PE线)是:为了安全目的而专门设置的导体,保护导体可以接地,也可以不接地。

对于保护导体的接地,在低压配电系统中的设置也是比较明确的。

gnd与pe接地方法

gnd与pe接地方法

gnd与pe接地方法概述在电力系统中,为了确保人身安全和设备正常运行,需要对电力设备进行接地处理。

接地是将电气设备与大地连接的过程,其目的是将电流通过接地系统迅速引入地下,以保证人身安全和设备的正常运行。

在接地系统中,gnd(地线)和pe(保护地)是两个重要的概念,它们分别负责不同的功能。

本文将介绍gnd与pe的概念、作用以及常见的接地方法,并对各种接地方法的优缺点进行分析和比较。

gnd与pe的概念与作用gnd(地线)gnd(地线)是指将设备的金属外壳或可导电部分与地之间连接的导体。

gnd的作用主要有以下几个方面:1.保护人身安全:当设备发生漏电时,gnd可以提供一条低阻抗的回路,将漏电电流迅速引入地下,避免对人体造成伤害。

2.保护设备安全:当设备发生故障时,gnd可以提供一条低阻抗的回路,将故障电流迅速引入地下,保护设备免受损坏。

3.平衡电位:通过将设备的金属外壳连接到地,可以使设备与周围环境的电位保持一致,避免因电位差引起的电击等问题。

pe(保护地)pe(保护地)是指将电气设备的可导电部分与地之间连接的导体。

pe的作用主要有以下几个方面:1.保护人身安全:当设备发生漏电时,pe可以提供一条低阻抗的回路,将漏电电流迅速引入地下,避免对人体造成伤害。

2.保护设备安全:当设备发生故障时,pe可以提供一条低阻抗的回路,将故障电流迅速引入地下,保护设备免受损坏。

3.提供参考电位:通过将设备的可导电部分连接到地,可以为设备提供一个参考电位,保证设备正常运行。

gnd与pe接地方法在实际应用中,有多种不同的gnd与pe接地方法,下面将介绍几种常见的接地方法及其特点。

单点接地法单点接地法是将设备的金属外壳或可导电部分通过一个接地导体连接到地。

单点接地法的特点如下:1.简单易行:单点接地法只需要将设备与地之间建立一个接地导体的连接,操作简单易行。

2.适用范围广:单点接地法适用于大多数电气设备,包括家用电器、工业设备等。

保护导体和接地装置

保护导体和接地装置

保护导体和接地装置1.保护导体1)保护导体组成保护导体包括保护接地线、保护接零线和等电位连接线。

保护导体分为人工保护导体和自然保护导体。

交流电气设备应优先利用建筑物的金属结构、生产用的起重机的轨道、配线的钢管等自然导体作保护导体。

在低压系统,允许利用不流经可燃液体或气体的金属管道作保护导体。

保护导体干线必须与电源中性点和接地体(工作接地、重复接地)相连。

保护导体支线应与保护干线相连。

为提高可靠性,保护干线应经两条连接线与接地体连接。

为了保持保护导体导电的连续性,所有保护导体,包括有保护作用的PEN 线上均不得安装单极开关和熔断器;可拆开的接头必须是用工具才能拆开的接头;各设备的保护(支线)不得串联连接,即不得利用设备的外露导电部分作为保护导体的一部分。

2)保护导体截面积当保护线与相线材料相同时,保护线可以按下表选取;如果保护线与相线材料不同,可按相应的阻抗关系折算表2-8 保护零线截面除应用电缆芯线或金属护套作保护线者外,采用单芯绝缘导线作保护零线时,有机械防护的不得小于 2.5mm2 ;没有机械防护的不得小于4mm2。

兼用作中性线、保护零线的PEN 线的最小截面积除应满足不平衡电流和谐波电流(谐波电流就是将非正弦周期性电流函数按傅立叶级数展开时,其频率为原周期电流频率整数倍的各正弦分量的统称。

频率等于原周期电流频率k倍的谐波电流称为k次谐波电流,k大于1的各谐波电流也统称为高次谐波电流)的导电要求外,还应满足保护接零可靠性的要求。

为此,要求铜质PEN 线截面积不得小于10mm2、铝质的不得小于16mm2,如系电缆芯线则不得小于4mm2。

2.接地装置接地装置是接地体(极)和接地线的总称。

运行中的电气设备的接地装置应当始终保持在良好状态。

1)自然接地体和人工接地体自然接地体是用于其他目的,但与土壤保持紧密接触的金属导体。

例如,埋设在地下的金属管道(有可燃或爆炸性介质的管道除外)、金属井管、与大地有可靠连接的建筑物的金属结构、水工构筑物及类似构筑物的金属管、桩等自然导体均可用作自然接地体。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于配电柜PE铜排及设备的接地导体
截面积选择的说明
一、定义及说明
根据国标GB 16895.3-2004规定,对各种保护接地导体作了相应的定义:
说明:
1、根据以上定义,配电柜内的开关、元器件等设备的接地端子引至地排的导体属于“接地
导体”。

特别注意与其他保护如“保护导体”、“总接地端子[总接地母线]”等作区别;
2、根据以上定义,配电柜内的地排属于“保护导体”;
3、建筑物中还有配置“总接地端子[总接地母线]”,以及“等电位联结箱”,箱中的接地排
即为“保护联结导体”;
4、以下数据中规定的保护接地导线截面积以定义来区分。

二、国标GB7251.1-2005中的规定“保护导体”截面积大小:
说明:
1、根据以上国标中的描述,配电柜中的接地铜排应按表3中的截面积来配置;
2、保护导体截面积的确定,主要是依据其对地故障电流而产生有害的热、机械应力和电应
力造成的危害。

标准应由以下公式来计算,具体见国标:
三、国标GB7251.1-2005中的规定相关“接地导体”截面积大小:
三、对于部分设备生产厂说明书中有规定的“接地导体”截面积大小,需按生产厂要求配置
置“接地导体”。

如ABB变频器等:
ABB变频器
接地导体的连接如螺柱、力矩等应按国标如下描述来确定
ABB框架断路器
总结:
配电柜内的PE铜排截面积,以及接地导体截面积的确定,请按《工艺规范》中的下表执行
成套设备内的保护导体(PE)的截面积
国标7251.1-2005 P23
相导线的截面积相应保护导体的最小截面积mm2
S≤16
16<S≤35 35<S≤400 400<S≤800 S>800 S 16 S/2 200 S/4
不能用固接器件连接到保护电路上的可接近导电部件,应用导线连接到成套设备的保护电路上,导线的截面积根据下表
铜连接导线的截面积(国标7251.1-2005 P24)
额定工作电流Ie,A 连接导线的最小截面积mm2
Ie ≤20 20<Ie≤25 25<Ie≤32 32<Ie≤63 63<Ie
S 2.5 4 6 10
