4 滑模式摊铺机施工解析

合集下载

滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法(2)

滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法一、前言随着城市化进程的加速，隧道建设也日益频繁。

而隧道水泥混凝土路面的施工工法也在不断创新和改进，以满足隧道工程的高质量、高效率和安全性要求。

本文将详细介绍滑模摊铺机全幅摊铺隧道水泥混凝土路面的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法具有以下几个主要特点：1. 高效率：采用滑模摊铺机全幅摊铺，能够一次性完成整个路面的铺设，施工速度快，大大节约了施工时间。

2. 质量可控性强：通过滑模摊铺机的精确控制，能够确保路面的厚度均匀、平整度好，保证了路面的使用寿命和行车的舒适性。

3. 施工环境适应性强：滑模摊铺机适用于各种隧道工程，能够适应不同的施工环境和条件，如曲线隧道、高洞隧道等。

4. 施工过程自动化程度高：滑模摊铺机具备自动控制系统，能够实现自动摊铺和辅助施工，减轻了操作人员的劳动强度。

三、适应范围滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法适用于各种隧道工程，包括交通隧道、地铁隧道、水电隧道等。

适用于各种隧道形式，包括单洞、双洞、曲线隧道和高洞隧道。

适用于各种隧道路面，包括水泥混凝土路面、沥青混凝土路面等。

四、工艺原理滑模摊铺机全幅摊铺隧道水泥混凝土路面的工艺原理是通过滑模摊铺机进行全幅摊铺，将混凝土按照设计要求均匀地铺设在隧道路面上。

具体原理如下：1. 路面准备：清理隧道路面，确保路面平整、无杂物和污染物。

2. 混凝土制备：按照设计要求配制好水泥混凝土，并进行适当的搅拌和振捣，确保混凝土的均匀性和抗压强度。

3. 滑模摊铺：将混凝土送入滑模摊铺机的料斗中，通过滑模板进行全幅摊铺，控制好摊铺速度和施工厚度。

4. 养护和修整：完成摊铺后，进行养护和修整工作，保证路面的质量和平整度。

五、施工工艺滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工艺主要包括以下几个施工阶段：1. 路面准备：清理隧道路面，排除杂物和污染物，确保路面平整。

滑模摊铺机施工方法

其特征是不架设边缘固定模板，布料、摊铺、振捣密实、挤压成型、抹面装饰等施工流程在摊铺机行进过程中连续完成。

（通过行走装置可以随机移动滑动模板，使路面挤压成型。

）1.一般规定（1）滑模摊铺工艺宜用与高速、一级、二级公路普通水泥混凝土面层、配筋混凝土面层、纤维混凝土面层、钢筋混凝土桥面、隧道混凝土面层、混凝土路缘石、路肩石及护栏等的滑模施工。

（2）采用滑模摊铺机在基层上行走的铺筑方案时，基层侧边缘到滑模摊铺面层边缘的宽度不宜小于650mm.（3）传力杆和胀缝拉杆钢筋宜采用前置支架法施工，也可采用滑模摊铺机配备的自动插入装置（DBI）施工。

（4）上坡纵坡大于5%、下坡纵坡大于6%、平面半径小于50m或超高横坡超过7%的路段，不宜采用滑模摊铺机进行摊铺。

（5）滑模摊铺水泥混凝土路面时，摊铺机应配备自动抹平板装置。

（6）滑模摊铺机械系统应配套齐全，负责设备的数量和生产能力应满足铺筑进度要求，可按下列要求进行配备：①滑模铺筑无传力杆水泥混凝土路面时，布料可使用轻型挖掘机或推土机。

②滑模铺筑连续配筋混凝土路面、钢筋混凝土路面、桥面和桥头搭板，路面中设传力杆钢筋支架、胀缝钢筋支架时，布料应采用侧向上料的布料机或供料机。

③应采用刻槽机制作宏观抗滑构造。

④面层切缝可使用软锯缝机、支架式硬锯缝机或普通锯缝机。

2.准备工作（1）摊铺段夹层或封层质量应检验合格，对于破损或缺失部位，应及时修复。

表面应清扫干净并洒水润湿，并采取防止施工设备和机械碾坏封层的措施。

（2）应检查并平整滑模摊铺机的履带行走区。

（3）摊铺前应检查并调试施工设备。

（4）滑模摊铺面层前，应准确架设基准线。

基准线架设与保护应符合下列规定：①滑模摊铺高速公路、一级公路时，应采用单向坡双线基准线；横向连接摊铺时，连接一侧可依托已铺成的路面，另一侧设置单线基准线。

②滑模整体铺筑二级公路的双向坡路面时，应设置双线基准线，滑模摊铺机底板应设置为路拱形状。

④基层顶面到夹线臂的高度宜为450～750mm.基准线桩夹线臂夹口到桩的水平距离宜为300mm.基准线桩应固定牢固。

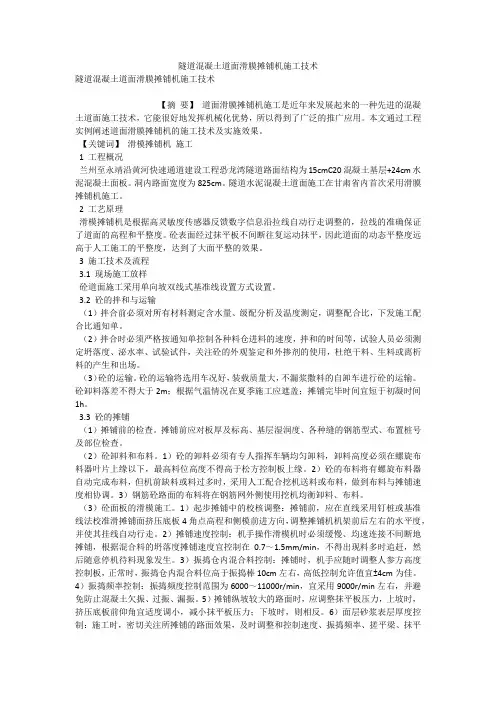

隧道混凝土道面滑膜摊铺机施工技术

隧道混凝土道面滑膜摊铺机施工技术隧道混凝土道面滑膜摊铺机施工技术【摘要】道面滑膜摊铺机施工是近年来发展起来的一种先进的混凝土道面施工技术，它能很好地发挥机械化优势，所以得到了广泛的推广应用。

本文通过工程实例阐述道面滑膜摊铺机的施工技术及实施效果。

【关键词】滑模摊铺机施工1 工程概况兰州至永靖沿黄河快速通道建设工程恐龙湾隧道路面结构为15cmC20混凝土基层+24cm水泥混凝土面板。

洞内路面宽度为825cm。

隧道水泥混凝土道面施工在甘肃省内首次采用滑膜摊铺机施工。

2 工艺原理滑模摊铺机是根据高灵敏度传感器反馈数字信息沿拉线自动行走调整的，拉线的准确保证了道面的高程和平整度。

砼表面经过抹平板不间断往复运动抹平，因此道面的动态平整度远高于人工施工的平整度，达到了大面平整的效果。

3 施工技术及流程3.1 现场施工放样砼道面施工采用单向坡双线式基准线设置方式设置。

3.2 砼的拌和与运输（1）拌合前必须对所有材料测定含水量、级配分析及温度测定，调整配合比，下发施工配合比通知单。

（2）拌合时必须严格按通知单控制各种料仓进料的速度，拌和的时间等，试验人员必须测定坍落度、泌水率、试验试件，关注砼的外观鉴定和外掺剂的使用，杜绝干料、生料或离析料的产生和出场。

（3）砼的运输。

砼的运输将选用车况好，装载质量大，不漏浆撒料的自卸车进行砼的运输。

砼卸料落差不得大于2m；根据气温情况在夏季施工应遮盖；摊铺完毕时间宜短于初凝时间1h。

3.3 砼的摊铺（1）摊铺前的检查。

摊铺前应对板厚及标高、基层湿润度、各种缝的钢筋型式、布置桩号及部位检查。

（2）砼卸料和布料。

1）砼的卸料必须有专人指挥车辆均匀卸料，卸料高度必须在螺旋布料器叶片上缘以下，最高料位高度不得高于松方控制板上缘。

2）砼的布料将有螺旋布料器自动完成布料，但机前缺料或料过多时，采用人工配合挖机送料或布料，做到布料与摊铺速度相协调。

3）钢筋砼路面的布料将在钢筋网外侧使用挖机均衡卸料、布料。

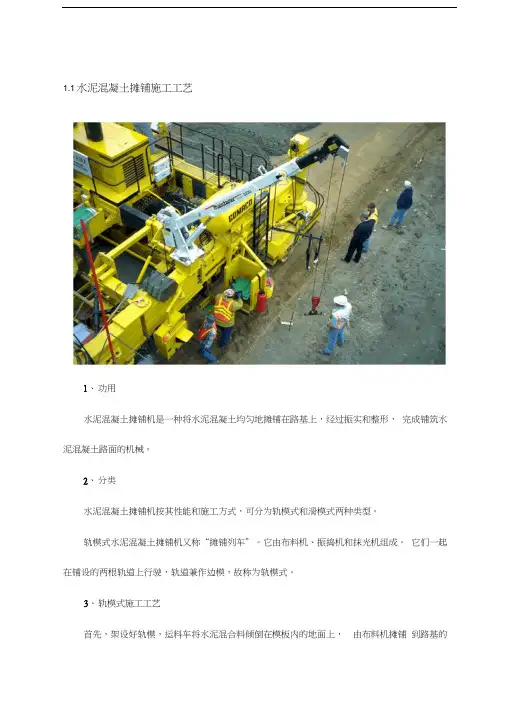

水泥混凝土摊铺施工工艺知识讲解

1.1水泥混凝土摊铺施工工艺1、功用水泥混凝土摊铺机是一种将水泥混凝土均匀地摊铺在路基上，经过振实和整形，完成铺筑水泥混凝土路面的机械。

2、分类水泥混凝土摊铺机按其性能和施工方式，可分为轨模式和滑模式两种类型。

轨模式水泥混凝土摊铺机又称“摊铺列车”。

它由布料机、振捣机和抹光机组成。

它们一起在铺设的两根轨道上行驶，轨道兼作边模，故称为轨模式。

3、轨模式施工工艺首先，架设好轨模，运料车将水泥混合料倾倒在模板内的地面上，由布料机摊铺到路基的各个位置上，然后通过预整平振捣机组进行振实，再由搓动式抹光机抹平。

在混凝土硬化期间保留轨道边模不拆，以防路边塌落，待硬化后，再拆模板，作为铺筑下一段路面用。

这种工艺安装、拆卸模板费工、费时，且需大量模板才能保证作业所需，作业效率和经济效益较滑模式摊铺机低。

轨模安装：轨道式摊铺机施工的整套机械在轨道上移动推进，是以轨道为基准控制路面高程。

由于轨道和模板同步安装，统一调整定位，将轨道固定在模板上，既作为水泥混凝土路面的侧模，也是每节轨道的固定基准座。

轨模式施工工艺流程上层蔓辩.將―或乎做i股、填&〔我症.览少衣说二昱」・■? z施工机械的选型配套工序可考虑选用机械工序可考虑选用机械混礙土拌和拌和机，装載机、椎土帆、称量设备表面修整廳面机，斂向表面修整机、斜向表面僵整机视凝十疋输自卸汽车、搅拌车抗潸构造制炸拉毛机、压槽机*制颔机卸料側面卸料机，纵向卸料机，喪楼却在臺层1. 灌魅刮板式匀料机、箱式摊铺机.螺擁式摊舗机n 生栖水车、喷稱养主剤机按缱施工传力杆、拉抨插入机“切缝越佞屯机4、滑模摊铺施工滑模式摊铺机是一台整机。

在机架两侧装有长模板，模板随机械滑行的同时对水泥混凝土进行连续摊铺，并进行振实、整形。

依靠装在机器上的模板，就能按要求的路面宽度挤压成形。

由于这种机械集摊铺、振实、修整于一体，结构紧凑，操作集中—传门杆或领筋网鏑设机川丨川川丨川7 £总新鬲买胃力杆戏钢筋网压贴尿定位矍路雨上层的布^4<丘蜒抚和？酿振幼器厶 J ®H1 统理赛生杭Li ■■■JI -- HI —-O ——I - 1方便，可实现自动控制，节省人力物力，加快施工进度，提高经济效益滑模摊铺路缘石滑模摊铺水渠国内外产品：CMI、COMACO、Wirtgen滑模摊铺路面Curb & Gutter滑模摊铺机构造与工作原理布耕搅龙• 计JK板I簾捣樺丨第二搅龙传力訐分布小轩篠动器I传力杆如i A»混凝土的运输和初步整平成型模板浮动模板1跡板1桩锈钢圧板直板，抹光麗板拉杆布置虚方控制板是用来控制混凝土进入成型模板的数量，进料过多或过少都不好，都会直接影响到摊铺质量。

滑模摊铺机摊铺水泥混凝土路面工法_secret

滑模摊铺机摊铺水泥混凝土路面xx高速公路设计为水泥混凝土路面，路面结构采用35号混凝土面层，厚为28cm；上行20cm厚贫灰混凝土基层，下行为20cm厚水泥稳定级配碎石基层；20cm厚水泥稳定砂砾底基层。

1、施工要点（1）、路面板尺寸为4.25*5m、3.75*5m和3.5*5m三种形式，纵缝和横向缩缝均采用假缝形式，并在板厚中央设置拉杆和传力杆。

（2）、混凝土路面与桥梁相接处，桥头已设有搭板。

当桥梁斜交时，搭板为梯形，混凝土路面应设胀缝与搭板相接，并在临近的两块板范围内连续设置两条胀缝。

（3）、涵洞洞顶距路槽底距离小于5cm，则对其顶部及其两侧各设一块板，采用钢筋网加强。

（4）、填缝采用SBS改性沥青或路面专用软木条、橡胶类填缝料。

（5）、铺筑路面基层前按规定对土路基进行全面测试，在土基回弹模量达到设计要求时方可铺筑路面。

（6）、路面工程所需各种材料规格、型号都必须进行严格检查和按规定试验，确保符合规范要求。

（7）、路面施工严格按照有关基层、面层施工规范施工，确保工程质量。

2、施工方法（1）、中线和水准基点的恢复在监理工程师对线路中心和水准基点提供后，首先应组织测量人员对线路中线和水准基点进行沿线恢复。

中桩在直线上应每20m布置一个。

中线的恢复和水准点的布置应严格按照测量规程来办理，进行严格复核，确保准确，在确保路基中线和高程符合设计要求后，才可进行路面的铺设。

（2）铺筑底基层本标段底基层为水泥稳定砂砾，厚度为20cm，其施工工艺流程如下：检查路基→运送混合料→摊铺混合料→碾压→测试检查→养护①、检查路基中心、标高、宽度是否符合设计要求，符合要求后开始铺筑底基层。

②、根据水泥稳定砂砾的铺筑厚度和松散系数，计算出堆料位置，作出标志，自卸汽车运料量每车基本相同，由专人指挥在现场指定位置卸料。

③、混合料到位后，立即用平地机初步整平和整形。

在直线段，平地机由两侧向路中心进行刮平。

在曲线段，平地机由内侧向外侧刮平，必要时在反复刮一遍。

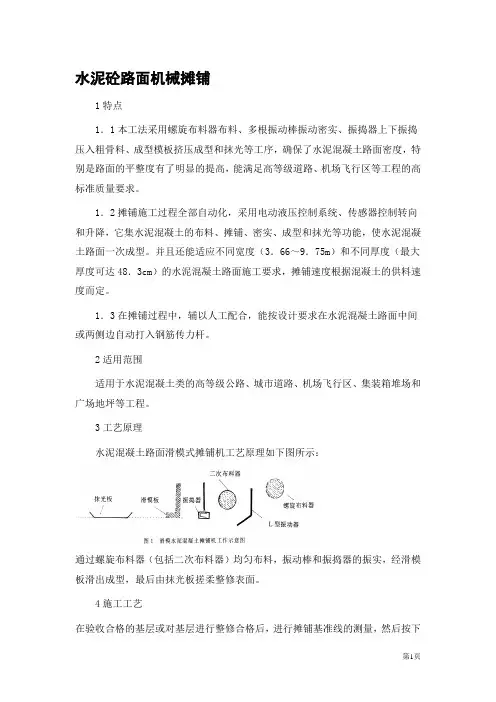

市政道路水泥混凝土路面摊铺施工工艺(滑模式摊铺机)

水泥砼路面机械摊铺
1特点
1．1本工法采用螺旋布料器布料、多根振动棒振动密实、振捣器上下振捣压入粗骨料、成型模板挤压成型和抹光等工序，确保了水泥混凝土路面密度，特别是路面的平整度有了明显的提高，能满足高等级道路、机场飞行区等工程的高标准质量要求。

1．2摊铺施工过程全部自动化，采用电动液压控制系统、传感器控制转向和升降，它集水泥混凝土的布料、摊铺、密实、成型和抹光等功能，使水泥混凝土路面一次成型。

并且还能适应不同宽度（3．66～9．75m）和不同厚度（最大厚度可达48．3cm）的水泥混凝土路面施工要求，摊铺速度根据混凝土的供料速度而定。

1．3在摊铺过程中，辅以人工配合，能按设计要求在水泥混凝土路面中间或两侧边自动打入钢筋传力杆。

2适用范围
适用于水泥混凝土类的高等级公路、城市道路、机场飞行区、集装箱堆场和广场地坪等工程。

3工艺原理
水泥混凝土路面滑模式摊铺机工艺原理如下图所示：
通过螺旋布料器（包括二次布料器）均匀布料，振动棒和振捣器的振实，经滑模板滑出成型，最后由抹光板搓柔整修表面。

4施工工艺
在验收合格的基层或对基层进行整修合格后，进行摊铺基准线的测量，然后按下
列程序施工，即施工工艺如下：
5
5. l施工前准备
5．1．l根据质量要求验收基层标高与平整度，避免因基层的标高或平整度的不良而影响水泥混凝土面层。

5．1．2在合格的基层顶面用经纬仪和水准仪测量出道路中心线和标高，然后，放出摊铺机一侧的基准线，放线时每5m（弯道段）或 10m（直线段）测设一个点，确保标高准确，线形平顺。

5．1．3摊铺机履带行走部位的地基，应稍整平并有能承载履带接地压力的承载力。

5.2混凝土制备。

滑模式摊铺机在水泥混凝土路面的施工应用和技术特点探析

滑模式摊铺机在水泥混凝土路面的施工应用和技术特点探析[摘要]：水泥混凝土路面是一种刚性高级白色路面，它具有强度高、稳定性好、耐疲劳、抗冲击、抗滑和环境适应性好等特点。

这种路面已经在我国得到广泛的应用。

熟悉该种设备的工作原理和机械配置以及机械化施工是保证良好施工质量的前提保证，所以研究滑模式摊铺机施工工艺和特点具有重要的施工指导和学术价值。

[关键词]：滑模摊铺机施工工艺技术特点1、前言水泥混凝土路面以其具有承载力大、整体强度高、防滑性和水泥稳定性好、使用寿命长、养护费用低、抗灾能力强等优点, 使得白色路面发展迅猛,延伸空间非常宽广。

同时我国水泥资源丰富,产量高,价格低，对于推进地方经济起到非常重要的作用。

尤其是最近几年,随着交通部推广《高等级公路滑模摊铺水泥混凝土路面施工技术》以来,已经有绝大部分省份购进滑模摊铺机,实现机械化、班组化的施工作业,从已铺设的多条高速公路的铺设的质量和工作效率来看,都达到了令人满意的成果。

作为一种新兴的施工工艺,或许人们对它的认识还有些陌生。

在此,本人结合多年铺设机使用技能和掌握的经验，对滑模铺设机及其施工工艺的技能和使用特点分析总结下来,与同仁共同探讨经验,以促使这一工艺得到更广泛的应用。

2、滑模摊铺机的结构和工作原理滑模式摊铺机不仅具备多种摊铺功能,而且还能完成混凝土的铺筑,这也是其在路面施工中获得广泛应用的主要原因。

滑模式摊铺机不但可以摊铺公路路面、路肩、防撞墙、收费广场、机场路面、水渠渠面等,而且还能铺筑水泥稳定碎石、普通混凝土、经济型混凝土等等。

滑模式水泥混凝土摊铺机最主要的特点,就是连续摊铺,一次成型,可以高质高效的完成水泥混凝土路面的铺设。

在结构上,它除了一般工程机械必有的车架外,还具有：操作平台、传力杆插入器、连接筋中央插入器、高频振捣器、挤压成型模板、连接筋侧向插入器、计量门、横向搓动整平梁、布料装置、超级抹平器、自动调平及转向传感器等装置。

铺设机工作时,主要是机械能够在电液控制下,靠预先根据设计要求架设好的导向线导航,实现自动找平和方向调整,它一次可完成整平、布料、铺设、振捣、连接筋安装等多道工序,大大增加了摊铺进度,节省了人力,提高了摊铺的质量及效率。

(整理)滑模摊铺技术

一、基准线设置1、一般规定滑模摊铺水泥混凝土路在的施工基准设置有基准线、滑靴、多轮移运支架和搬动方铝管等多种方式。

根据我国的基层平整度现状，滑模摊铺水泥混凝土路面的施工基准线设置，当前宜采用基准线方式。

2、基准线形式基准线设置形式视施工需要可采用单向坡双线式、单向坡单线式和双向坡双线式三种。

单向坡双线式基准线的两根基准线间的横坡应与路面一致。

单向坡双线式基准必须在另一侧具备适宜的基准，路面横向连接摊铺，其横坡应与已铺路面一致。

双向坡双线式的两根基准线直线段应平行，且间距相等，并对应路面高程，路拱靠滑模摊铺机调整自动铺成。

滑模摊铺机应具备2侧4个水平传感器和1侧2个方向传感器，沿基准线滑行，摊铺出路面所要求的方向、平面、高程、横坡、板厚、弯道等。

3、基准线器具⑴基准线材料：应使用3～5mm的钢绞线，总长度不少于3000m。

⑵基准线桩具：基准线桩宜使用直径12mm的圆钢筋，总高度宜为120cm，一端打尖，每根桩应配备一个架臂和扣和一个夹线臂。

架臂扣在基准线桩上可上下移动并固定，并使夹线臂可左右移动并固定。

基准线桩具不少于300套。

⑶基准线安装器具：紧线器5个、固定扳手2把、大锤2把，水准仪或全站仪1台，水准尺2杆，钢卷尺2把。

4、基准线设置⑴基准线横向支距：基准线桩固定位置到摊铺面板边缘的横向支距应根据滑模摊铺机侧模到传感器的位置而定，一般2～4履带跨中摊铺，两侧路面边缘宜不小于1m宽度，最小不得小于0.65m。

基准线上的标高应为其所在位置的路面边缘高程计入支距横坡高度后，加上设定的架设高度。

⑵基准线横向间距：基准线的横向间距为摊铺宽度加一侧（单线）或两侧（双线）横向支距。

双线式基准线的垂直横向线间距应相等，单线式基准线到摊角边缘间距应相等。

⑶基准线桩纵向间距：平面直线段应小于等于10m，圆曲线段视弯道半径大小，一般可为5～7m。

在小半径弯道或山区极小半径回头弯道上，内侧宜回密到2.5～5m，外侧宜为3.5～7m；平面缓和曲线段和纵断面竖曲线段宜为5～10m。

滑模摊铺机套模施工方法

滑模摊铺机套模施工方法京珠(北京—珠海)高速公路甘塘—大镇K标路面工程中,水泥砼路面共336775m2,面层设计厚度为26cm,路面宽度有3种:一般路段,宽度为8.75m;超高路段,由于纵向排水沟(50cm宽)设置在超高内侧,受路面左侧路缘带的影响,路面宽度变化至8.25m,这种宽度的路面长7.3km;分管式路面,宽度为9.0m,共长2.0km。

由于宽度为8.75m的路面占相当大的比例,施工时,将滑模摊铺机的摊铺宽度先按8.75m调试好,在施工8.25m或9.0m宽的路面时,采用摊铺机套侧模施工的方法。

1 施工工艺1.1测量放样采用套侧模施工方法施工时,测量放样必须提供控制滑模摊铺机的中桩、边桩和模板安装点位的平面位置及标高资料。

1)基层上直线段每10m、平曲线段每5m逐桩放出中线桩,在距摊铺面板边缘 1.6m处放出外边桩,边桩需在中线桩对应法线上,另放出支模点位。

3种路面宽度的放样见图1。

2)边桩外侧30cm处设定拉线桩,拉线拱上分层填土夯实至原地面,并用7.5号浆砌片石封顶,厚25cm。

当人员无需下塌洞工作时,则向塌洞内回填土石至原地面后,待其自然沉降一段时间,再在其上做一块钢筋砼盖板封顶。

图1 测量放样示意图桩要牢牢固定在基层上。

3)根据测量的基层高程和面层设计高程悬挂导线,导线的垂直位置必须对准边桩。

4)采用紧线器张紧导线,且L≤400m,摊铺过程中严禁碰撞和振动。

1.2安装、检查模板,调整摊铺机工装部分1.2.1宽度由8.75m变化至8.25m时1)模板的安装、检查。

①测量人员提前将支模点位的平面位置及高程提供给施工员。

考虑到机械的性能要求,模板的高度应低于面板的设计标高0.5~1.0cm。

这是为了避免摊铺机在行进时底板碰撞模板,防止混合料外漏和塌边,有利于面板的整体外形。

②施工员对模板的标高、线型及支撑进行检查,模板必须支撑牢固,避免人工振捣时变形,影响路面线型。

③准备足够多的模板,保证摊铺机连续作业。

2022年二建《公路管理与实务》公路工程施工机械设备的使用管理22道(带答案解析)

二建公路管理与实务第 1题：单选题(本题1分)适合采用推土机进行运输作业的距离是()m。

A、20B、70C、500D、1000【正确答案】：B【答案解析】：新版教材P292 推土机主要用于50～100m短距离作业。

第 2题：单选题(本题1分)公路路面施工需调配的人员不包括()。

A、拌和设备操作人员、装载机操作人员、运输车辆驾驶员B、压路机操作人员、摊铺机操作人员、测量人员C、普通工人、交通管理人员D、工程师【正确答案】：D【答案解析】：新版教材P286公路工程常见的施工过程必须配置的劳动力：1 . 材料的装卸与运输：运输车辆司机、装卸工、机械操作工、起重工。

2~路基工程 (1) 土石方开挖：机械操作人员、运输车辆司机、普工、工长和爆破工；(2) 路基填筑：机械操作人员、运输车辆司机、普工和工长；(3) 公路路面施工：拌和设备操作人员、装载机操作人员、运输车辆司机、摊铺机操作人员、压路机操作人员、普工、交通管理人员、指挥人员和工长。

(4) 结构工程施工钻孔灌注桩施工：钻孔机械操作人员、普工和工长；混凝土施工：木工、混凝土工、普工和工长；钢筋施工：需要钢筋工和电焊工、工长。

第 3题：单选题(本题1分)利用活动颚板相对于固定颚板的往复摆动对石块进行破碎的破碎机是()。

A、锤式破碎机B、反击式破碎机C、辊式破碎机D、颚式破碎机【正确答案】：D【答案解析】：新版教材P294 颚式破碎机是利用活动颚板相对固定颚板的往复摆动对石块进行破碎的。

这种破碎机可用于粗碎和中碎，它的优点是结构简单、外部尺寸小、破碎比较大、操作方便。

第 4题：单选题(本题1分)关于设备选型及组合原则的说法错误的是()。

A、达到计划生产量确保工期B、充分利用主机的生产能力C、主体机械与辅助机械及运输工具之间的工作能力可分开单独考虑D、进行比较和核算，使机械设备经营费用达到最低【正确答案】：C【答案解析】：新版教材P303 1、选型及组合原则（1）达到计划生产量确保工期；（2）充分利用主机的生产能力；（3）主体机械与辅助机械及运输工具之间的工作能力要保持平衡，使机群得到合理地配合利用；（4）进行比较和核算，使机械设备经营费用达到最低。

混凝土滑模摊铺机施工工法

混凝土滑模摊铺机施工工法混凝土滑模摊铺机施工工法一、前言混凝土滑模摊铺机施工工法是一种高效、节能且质量可控的土木工程施工方法，其通过采用滑模摊铺机进行混凝土铺装，能够快速完成大面积混凝土路面施工，提高施工效率、降低人力投入、保障工程质量。

二、工法特点1. 高效性：滑模摊铺机施工速度较快，能够为每秒铺装2-3米的速度完成大面积路面的施工，相较于传统手工铺装，施工效率提高10倍以上。

2. 质量可控：采用滑模摊铺机进行施工，不受人工操作能力和施工环境影响，铺装的混凝土均匀、密实。

3. 成本节省：由于施工速度快、质量可控，减少了劳动力资源的消耗，降低了施工成本。

4. 环保：采用滑模摊铺机施工，减少了噪音、污染等环境污染，更符合生态环保要求。

三、适应范围混凝土滑模摊铺机适用于各种大小的道路、桥梁、停车场等混凝土路面铺装工程，尤其是大面积施工的需求，可以满足快速、高效、高质量的施工要求。

四、工艺原理混凝土滑模摊铺机施工工法的工艺原理是通过滑模摊铺机将混凝土均匀地分层铺装在路面上。

工法与实际工程之间的联系在于熟悉地表状况、了解施工环境，并根据施工要求采取相应的技术措施。

具体工艺原理包括选择合适的滑模摊铺机型号、掌握机器操作技术、准确计算混凝土配比、进行合理的振动和压实处理等。

采取这些技术措施可以确保混凝土路面的均匀性、强度以及耐久性。

五、施工工艺混凝土滑模摊铺机施工工艺主要包括以下几个施工阶段：1. 准备工作：包括设备准备、材料准备、施工现场的清理和布置等。

2. 基层处理：根据现场实际情况对基层进行处理，确保基层平整、牢固。

3. 混凝土搅拌与配送：将原材料按照一定比例进行搅拌和配送，确保混凝土的质量和均匀性。

4. 滑模摊铺：将混凝土均匀地分层铺装在路面上，通过控制滑模摊铺机的速度和角度，使得铺装的混凝土均匀、紧密。

5. 平整处理：采用平整机对铺装的混凝土进行压实、振动处理，使其具有一定密实度和平整度。

6. 养护：对铺装完成后的混凝土进行适当的养护，保证混凝土达到设计强度。

水泥混凝土路面滑模式摊铺机施工工艺及框图

采用自动抹平板装置进行抹面，按设计抗滑要求进行拉毛或刻槽。
（八）、水泥混凝土路面养护
养护初期，用塑料薄膜养护方式。切缝后覆盖草袋洒水养护14天。
（九）、填工艺框图见图3-5-1
图3-5-1 滑模摊铺施工工艺框图
切缝
切缝时间采用度时积来控制，一般切缝时间的度时积必须在（350～500）℃h，最迟切缝时间不得超过24h。实际施工时，结合切缝的度时积采取一定的措施：如每隔（10-20）m切一条；于当天晚上将前幅下部已经裂开的接缝对应的接缝切开；夜晚施工以便避开高温时间等，以进一步减少断板率。
（七）、水泥混凝土路面整修、抗滑构造
（四）、水泥混凝土拌和、运输
砼在集中拌和站拌和，采用砼运输车运输。
（五）、水泥混凝土路面滑模施工
设置滑模摊铺施工拉线，定出路面标高、横坡、纵坡、板厚、板宽、弯道基准线桩。全面检查摊铺基层是否平整、清洁并湿润；基准线是否准确；工作缝支架和传力杆是否定位；纵缝拉杆板是否直，是否涂好沥青等。将滑模式摊铺机驶进待摊铺位置，测准摊铺底板的高程和坡度，将传感器挂到基准线上，检查传感器的灵敏度及反映是否正确无误。
（六）、水泥混凝土路面接缝
纵向缩缝采用假缝加拉杆的构造形式，如图所示。
纵向施工缝拉杆采用拉杆打入装置，当滑模式摊铺机向前推进时，将准备好的拉杆放置在机架上，再一根根放入拉杆安装槽中。
横向缩缝传力杆采用滑模摊铺机传力杆设置附件插入或用钢筋支架装置设置。
胀缝预先加工好钢筋支架，将传力杆无涂层的一端焊在支架上，接缝板采用弯曲刚度较大的软木板，夹在两只支架之间。施工前运到现场，进行准确安装，并采用细钢丝加以固定，待滑模式摊铺机摊铺至胀缝位置前方（1～2）m处时，将支架搬至机前准确定位后，使用钢钎锚固在基层上，然后卸料，让滑模摊铺机直接通过。

滑模式水泥混凝土摊铺机工作原理与应用

滑模式水泥混凝土摊铺机工作原理与应用摘要：滑模式水泥混凝土摊铺机主要应用在公路等建设工程中，本文主要简单介绍滑模式水泥混凝土摊铺机的工作原理与应用，为完善和合理使用提供参考。

关键词：滑模式水泥混凝土摊铺机工作原理应用一、引言随着我国道路的普及建设，水泥混凝土的需要日益增加，带动着很快的发展，滑模式水泥混凝土摊铺机的作用十分重要，并且要求的施工质量也要求更高。

目前我国使用的摊铺机多为进口，其工作原理和应用比较生疏，本文会概述滑模式水泥混凝土摊铺机的原理和应用，为良好的施工过程做参考。

二、滑模式水泥混凝土摊铺机工作原理一般来说，水泥混凝土摊铺机由4条独立行走履带，4个也要马达进行驱动。

其系统组成一般有：动力系统、行走转向系统、传统系统，四履带支腿、控制板、振动器、螺旋布料器、捣实板、形成模板、浮动模板、侧模板、自动找平转向控制系统等组成。

行走转向系统提供能源，供给泵吸油给行走系统提供一定的液压油，马达采用并联式供油，控制行走系统的马达和斜盘用来进行摊铺机的行走。

为了是履带同一方向进行转动，左侧马达油口和右侧马达油口方向要相反。

摊铺机前进的时候，马达左右两侧油口流出的油流入行走泵油口，不断反复进行工作。

进行后退时，油口泵油，分为四路流开，分别流经左、右端马达进行转动。

后退后，马达左、右油口回油，经过正向履带回到行走泵油口，反复之后，完成摊铺机工作。

马达斜盘控制回油，马达及行走泵的油流到一处，流到回油箱进行冷却。

1.主机架构造机架是摊铺机的承载发动机和各种系统零件的主体。

除了具备合理的强度也要完成体积的合理性，在特殊环境里能进行调整，方便施工作业。

机架的材料主要由钢板焊接而成，通过螺栓等进行固定。

2.动力系统发动机的动力是变速器传给液压泵，可以把发动机的动力传递给系统。

油泵的系统由振动器驱动泵、履带行走驱动泵、振实板、螺旋摊铺器驱动泵、振动器加速驱动泵等系统组成。

这些泵由齿轮和特殊装置进行组合，分别控制各自的系统。
