箱型梁H型钢制作工艺
H型钢加工制作工艺
H型钢加工制作工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
H型钢加工制作工艺
工程焊接H型钢梁制作工艺流程
H钢组立 H钢焊接
H钢矫正 H钢制孔
H钢锯切 H钢锁口
序号工序制作工艺
1 零
件
下
料
1）零件下料采用数控等离子、数控火焰及数控直条切割机进行加工；
2）型钢的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用数控切割机进行下料；
3）H型钢的翼板、腹板其长度放50mm，宽度不放余量，准备车间下料时按
工艺要求加放余量；
2 H型
钢组
立
1）型钢的组立可采用H型钢流水线组立机或人工胎架进行组立，定位焊采用气保焊，其中，起始焊点距离端头距离为20mm，当零件长度较短，其长度在200mm以下时，定位焊点分为两点，分布位置为距离端头20mm。
2）H型钢在进行组立点焊时不允许有电弧擦伤，点焊咬边在1mm以内；
3
H
型钢
的焊
接
1）H型钢在焊接前，应在H型钢的两端头设置“T”形引弧板及引出板，引弧板及引出板长度应大于或等于150mm，宽度应大于或等于100mm，焊缝引出长度应大于或等于60mm。
引弧板及引出板要用气割切除，严禁锤击去除；。

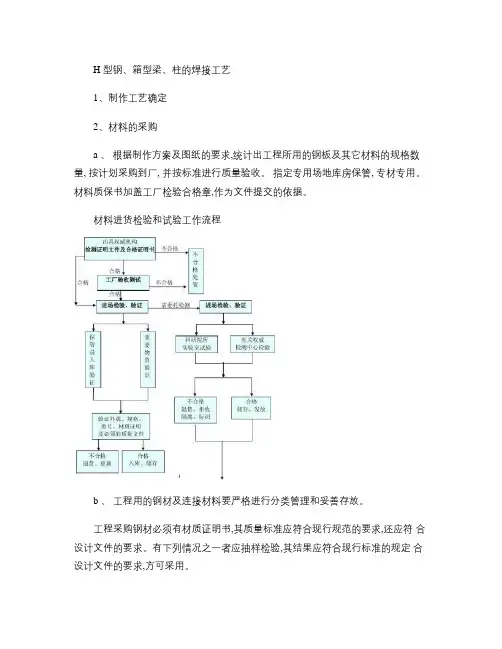

H型钢箱型梁柱加工工艺.
H 型钢、箱型梁、柱的焊接工艺1、制作工艺确定2、材料的采购a 、根据制作方案及图纸的要求,统计出工程所用的钢板及其它材料的规格数量, 按计划采购到厂, 并按标准进行质量验收。
指定专用场地库房保管, 专材专用。
材料质保书加盖工厂检验合格章,作为文件提交的依据。
材料进货检验和试验工作流程b 、工程用的钢材及连接材料要严格进行分类管理和妥善存放。
工程采购钢材必须有材质证明书,其质量标准应符合现行规范的要求,还应符合设计文件的要求。
有下列情况之一者应抽样检验,其结果应符合现行标准的规定合设计文件的要求,方可采用。
●质量证明书内容,项目不全。
●对钢材质量有疑问时。
●设计有特殊要求时。
c 、由于钢材长期露天堆放,受雨淋潮湿和空气污染的侵蚀,致使钢材表面出现锈点和片状锈蚀,为此要严格控制钢材表面锈蚀、麻点或划痕,其深度不得大于板材厚度负偏差的 1/2。
d 、钢材应尽可能作到定尺供料以减少拼接和节约钢材,确需拼接时,其位置应设在受力较小处。
e 、焊接材料作为焊缝的填充金属,要保证焊缝质量,应根据焊缝工艺评定,合理选用焊接材料。
对于优质焊接材料应满足以下要求:●要保证电弧稳定燃烧和熔滴过渡顺利进行。
●保护液态金属,防止空气侵入。
●防止液态金属凝固时有气孔和裂纹等焊接缺陷的产生。
●飞溅少,脱渣容易。
f 、焊材必须符合设计图纸和技术文件的要求,焊缝金属应与母材的机械性能和化学成分相近。
g 、所有连接材料和涂装材料应具有出厂质量证明书,并应符合设计的要求和国家现行有关标准的规定。
h 、钢材到场后由应由材料检验员检验,钢材使用前必须进行机械性能复验,必要时由监理见证取样,其试验结果得到监理认可后,钢材方可进车间投料制作。
3、工艺技术准备a. 在主任工程师的主持下,编制钢结构制作工艺规程、技术文件指导全部生产。
b. 工艺规程的主要内容:● 制定各种类型构件的总体加工方案、方法及工艺流程;● 规定各主要工序加工方法,质量标准及检查方法;● 制定成品检查验收标准及检查方法;● 制定工艺装备方案。
h型钢生产工艺
h型钢生产工艺H型钢是一种具有较高抗弯、抗压性能的结构钢材，广泛应用于建筑、桥梁、机械制造等领域。
其生产工艺主要包括原料准备、轧制成型、加工及质量检测等环节。
首先是原料准备。
生产H型钢的主要原材料是钢坯，一般是由高炉产生的钢水通过连铸机连续铸造成为钢坯。
在连铸过程中，钢水经过净化和过滤等工艺处理后，通过结晶器排出成为连铸坯，并经过剪切机进行定尺剪切。
接下来是轧制成型。
将连铸坯送入轧机进行轧制，通常采用热轧工艺。
首先是预轧工序，将连铸坯进行初轧，使其变成较宽的方坯；然后进行粗轧、中轧和精轧，逐渐压制成H型钢的形状。
轧制过程中需要根据相关标准和规范对热轧温度、轧制速度等工艺参数进行控制和调整，以保证最终产品的尺寸精度和机械性能。
轧制完成后，还需要进行酸洗工艺。
酸洗可以去除钢材表面的氧化铁皮和毛刺，提高表面质量。
酸洗一般采用浸泡在盐酸溶液中，通过机械搅拌和冲洗的方式进行。
酸洗后，通过水清洗和酸中和处理，以保证钢材表面的清洁和防锈性能。
接下来是加工工艺。
H型钢生产完成后，还需要进行切割、钻孔、焊接等加工工艺。
切割可以根据用户需求进行定尺切割，以便后续使用。
钻孔则是根据施工需要，在H型钢上进行预先钻孔，以方便施工现场的焊接和安装。
焊接则是根据需要将多段H型钢焊接成所需的形状和长度。
最后是质量检测。
对生产的H型钢进行质量检测，包括外观质量、尺寸精度和机械性能等方面。
外观质量检测主要是检查钢材表面是否有明显缺陷和损伤；尺寸精度检测主要是检查钢材的横截面尺寸、直线度和弯曲度等；机械性能检测则是通过拉伸、弯曲和冲击等试验，来确定钢材的强度、硬度和韧性等机械性能参数。
综上所述，H型钢的生产工艺包括原料准备、轧制成型、加工及质量检测等环节。
通过科学的工艺控制和质量检测手段，可以生产出符合标准和规范要求的高质量H型钢产品。
h型钢生产工艺流程
h型钢生产工艺流程
H型钢是一种重要的结构钢材，广泛应用于建筑、桥梁、轨道交通等领域。
H型钢的生产工艺流程一般包括原材料准备、铸造、轧制、热处理和成品整理等环节。
首先，准备原材料。
H型钢的主要原材料是钢坯，在生产前需要对钢坯进行检验和筛选，以确保其质量符合要求。
同时还需要准备其他辅助材料，如燃料、脱硫剂和流化剂等。
接下来是铸造过程。
首先将钢坯放入炉中进行熔化，炉温达到适宜的铸造温度后，将钢水倒入铸模中进行铸造。
铸造时需要控制好浇注温度、浇注速度以及浇注方式，确保钢液充分填充整个铸模，排除气泡和杂质。
然后是轧制工艺。
在铸造完成后，将H型钢坯进行预轧，将钢坯中的缺陷和不均匀组织矫正，然后再进行精轧，得到符合规定尺寸和质量要求的精轧带钢。
轧制过程中需要严格控制轧制温度、轧制速度和轧制力度，确保钢材的力学性能和表面质量达到标准。
轧制完成后，进行热处理。
热处理是为了改善H型钢的组织结构和性能，通常采用控制冷却的方式进行。
常用的热处理方法有正火、球化退火和淬火等，具体选择方法根据钢材的成分和应用要求来确定。
最后是成品整理。
将经过热处理的H型钢切割成规定长度，并对其表面进行除锈和喷漆等处理，以提高钢材的耐腐蚀性能
和美观度。
同时还对每根H型钢进行质检，保证产品质量合格。
总之，H型钢的生产工艺流程包括原材料准备、铸造、轧制、热处理和成品整理等环节。
通过严格控制每个环节的工艺参数和质量要求，可以生产出质量可靠、性能优良的H型钢产品，满足各种工程和结构的需求。
H型钢加工制作工艺
H型钢加工制作工艺
H型钢是一种常用于建筑和桥梁等工程结构中的钢材，具有良好的强度和刚度。
其加工制作工艺主要包括原材料准备、切割、焊接、抛光和防腐处理等步骤。
首先是原材料准备。
H型钢的原材料通常是热轧或冷弯成型的钢板。
在加工之前，需要对原材料进行检查，确保其质量合格。
接下来是切割。
根据设计要求，将H型钢切割成所需的尺寸和长度。
常用的切割工具包括气割机、电割机和切割锯等。
然后是焊接。
将切割好的H型钢通过焊接技术连接起来，形成框架或结构。
常用的焊接方法包括电弧焊、气体保护焊和激光焊等。
在焊接过程中，需要注意控制焊接温度和电流，以确保焊缝的质量和强度。
接着是抛光。
对焊接好的H型钢进行机械抛光，去除焊接过程中产生的凸起、毛刺和表面缺陷，使其表面光滑平整。
常用的抛光工具包括电动磨光机和手动砂纸等。
最后是防腐处理。
将抛光好的H型钢进行防腐处理，以延长其使用寿命。
常用的防腐方法包括喷涂防腐漆、热镀锌和镀铬等。
防腐处理过程中需要注意控制喷涂厚度和均匀性，以达到良好的防腐效果。
总之，H型钢的加工制作工艺包括原材料准备、切割、焊接、抛光和防腐处理等步骤。
在整个加工过程中，需要掌握相应的技术和设备，确保制作出质量合格的H型钢产品。
H型钢制作工艺流程
H型钢制作工艺流程H型钢是一种常用的结构钢材，由于其横断面形状呈“H”字形，因此被称为H型钢。
H型钢具有强度高、刚性好、受力分布合理等特点，广泛用于建筑、桥梁、机械制造等领域。
下面将介绍H型钢的制作工艺流程。
1.原材料准备制作H型钢的原材料主要有钢板和钢线。
首先需要根据产品的要求选择合适的钢材等级和规格。
然后进行原材料的验收，包括外观检验、尺寸测量、化学成分分析等。
2.材料切割将钢板切割成合适的长度。
根据工艺要求，可以采用切割机、割炬等设备进行切割。
切割后的钢板需要进行清理和打磨，以确保表面光洁度和平整度。
3.预制工序根据H型钢的横截面形状，将预制的H型槽钢和H型加强肋钢焊接在一起，形成H型钢的组合横截面。
这一工序可以采用手工焊接或自动化焊接设备进行。
4.热处理对焊接好的H型钢进行热处理，以提高其强度和韧性。
热处理工艺可以采用淬火、回火、正火等方式，根据产品要求进行选择。
5.整形工序通过锻造、冷弯、矫直等工艺对热处理后的H型钢进行整形处理。
这一步主要是为了提高H型钢的尺寸精度和形状品质。
6.表面处理对整形后的H型钢进行表面处理，以提高其耐腐蚀能力和美观度。
常见的表面处理方法包括喷漆、镀锌、喷砂等。
7.检验与修整对制作好的H型钢进行检验，包括尺寸、外观、化学成分等方面的检验。
检验合格后，对不合格产品进行修整，以满足产品的要求。
8.包装运输对制作好的H型钢进行包装和标记，并进行出厂检验记录。
然后按照客户的要求进行运输。
以上就是H型钢的制作工艺流程。
制作H型钢需要经过原材料准备、材料切割、预制工序、热处理、整形工序、表面处理、检验与修整、包装运输等多个环节。
在每个环节都需要严格控制质量，以确保制作出符合要求的H型钢产品。
H型钢加工制作工艺流程
H型钢加工制作工艺流程4.1.2焊接H型钢加工制作工艺和方法1、钢板的预处理、矫平、下料切割钢板下料切割前需要进行钢板预处理，出去钢板表面的氧化层，提高钢板表面的致密性，保证焊接质量。
钢板下料切割采用精密数控火焰钢板切割机。
2、钢板对接钢板对接坡口采用半自动精密切割，钢板对接焊接采取半自动埋弧焊焊接。
3、T型部件制作T型组立在H型钢生产线上全自动组立机上组立成型，确保T型组立腹板与翼缘板的垂直度达到设计要求，组立后进行临时固定，固定采用附加工艺板方法固定。
4、H型钢组立H型钢组立在进口H型钢生产线上组立，四个液压定位系统顶紧H型钢构件的上下翼缘板和腹板上进行定位；调节翼缘板的平行度和翼板和腹板的垂直度然后固定；固定焊接采用CO2气体保护焊。
5、H 型钢焊接H 型钢焊接在H 型钢自动生产线上进行全自动埋弧焊节，将合格的H 型钢构件吊上船形胎架上，调节其焊接位置后固定焊接，焊接采取对称焊接顺序施焊。
6、H 型钢矫正H 型钢四条主焊缝焊接后由于焊接产生的热量一时难以释放；然而产生焊接应力变形，所以构件焊接后为确保翼缘板的平行度要求。
需要进行H 型钢的矫正。
矫正在H 型钢自动生产线上的矫正机上矫正。
7、型钢测量H 型钢在成型后需要进行测量，测量主要是翼缘板平行度，翼缘板与腹板的垂直度是否符合设计要求。
8、H 型钢钻孔、端面加工H 型钢成型后进行钻孔加工，钻孔在进口全自动三维数控钻床上加工，确保孔间距符合设计要求；由于工程结构系高层钢结构，所以端面加工是保证钢结构对接的重要质量因素。
端面加工主要在端面铣床上进行铣削坡口。
确保两端面的平行度。
9、构件抛丸除绣构件制作完成合格后进入抛丸除绣加工，抛丸除绣主要采取进口八头全自动抛丸除绣机抛丸。
10、构件标识、存放将构件编号定位标记等按工艺规定标注在规定位置，杆件存放时应注意保护，下层垫枕木，多层构件堆放时注意构件变形。
3.2.4.2焊接H 型钢加工制作工艺细则1、钢板拼接采购的钢板若长度不够，应进行钢板对接。
H型、箱型梁柱加工工艺加工工艺
H型、箱型梁柱制作加工工艺批准：年月日审批：年月日编制：年月日甘肃省第一安装工程公司金属结构厂目录1、编制目录 (1)2、适用范围 (1)3、标准依据 (1)4、加工前准备 (1)5、生产工艺流程 (2)6、钢结构制作工艺要求 (3)6.1 放样 (3)6.2 样板、样杆的制作 (4)6.3 划线和号料 (5)6.4 切割 (8)6.5 边缘加工 (10)6.6 H型钢组装 (11)6.7 箱型钢柱梁组装 (13)6.8 矫正 (13)6.9 制孔 (15)6.10 筋板、连接板配焊 (16)6.11 端面铣 (16)6.12 摩擦面处理 (16)6.13 钢构件预拼装 (17)6.14 表面抛丸 (17)6.15 油漆 (19)6.16 构件竣工验收 (20)7、成品的堆放和装运 (21)1、编制目的为了使钢结构制作工程的施工工艺标准化、程序化，用合理的施工工艺和过程控制来保证H型、箱型梁、柱制作的质量，提高生产效率，降低成本，达到有关标准规范及其法规的要求。
2、适用范围适用于甘肃省第一安装工程公司金属结构厂H型、箱型梁、柱及部件钢结构制作整个过程。
3、标准依据《建筑钢结构工程施工质量验收统一标准》GB50300-2001《钢结构施工质量验收规范》GB50205-2001《建筑钢结构焊接技术规程》JGJ81-2002 J218-20024、加工前准备4.1、技术准备4.1.1审查熟悉图纸、设计文件，参加设计交底，深化施工设计；4.1.2掌握工程内容、工程量、工作量；4.1.3组织技术、质量、安全交底，并编制施工工艺卡；4.1.4准备相关的标准、规范；4.1.5组织焊接工艺试验与评定；4.1.6编制材料预算，并跟据工程提交定尺材料清单，减少材料损耗；4.1.7编制施工进度网络计划。
4.2、人员准备-1-4.2.1组织加工人员，并进行相应培训；4.2.2技术，质量人员准备到位。
4.3、机具材料准备4.3.1准备生产中所需钢材、焊材、氧气、丙烷、二氧化碳等，并严格按计划供应；4.3.2准备劳动保护用品以及其它消耗品；4.3.3准备制作加工过程中应用的机具和制作胎具；4.3.4全面检查生产线设备运行情况和性能；4.3.5准备加工中堆放材料以及成品、半成品场地和放样平台。
H型钢加工制作工艺流程
H型钢加工制作工艺流程H型钢是一种常用的结构材料，广泛应用于建筑、桥梁和机械制造等领域。
下面是H型钢的加工制作工艺流程的详细介绍。
1.材料准备：首先需要准备H型钢的原材料。
一般来说，H型钢的原材料是钢坯，通常是钢厂生产的宽坯。
材料的质量和尺寸要符合设计要求，并经过检验合格。
2.切割：钢坯需要根据设计要求进行切割。
根据具体尺寸，可以选择手工切割或者机械切割。
机械切割通常使用火焰切割、等离子切割或者激光切割等方法。
3.热轧加工：切割好的H型钢需要进行热轧加工。
热轧加工是通过将钢坯放入轧机中，在高温条件下进行轧制，将钢坯压成所需形状的H型横断面。
轧制过程中，要控制轧制力、轧制温度和轧制速度等参数，以确保轧制出符合要求的H型钢。
4.冷拉：热轧后的H型钢需要进行冷拉，以改善其表面质量和尺寸精度。
冷拉是将热轧的H型钢通过轧机再次轧制，使其尺寸更加精确，并去除轧制产生的表面氧化皮和麻点。
5.矫直：冷拉后的H型钢需要进行矫直。
矫直是通过拉伸或压缩的方式，使H 型钢恢复原始形状，使其具有良好的直线度和弯曲度。
矫直过程中需要控制矫直力和矫直速度，以确保矫直效果达到要求。
6.表面处理：矫直后的H型钢需要进行表面处理。
表面处理的目的是防止H型钢在使用过程中腐蚀和氧化，同时提供良好的涂装附着力。
常见的表面处理方法包括酸洗、喷砂和热浸镀锌等。
7.切割定尺：经过表面处理的H型钢需要按照设计要求进行切割定尺。
切割定尺可以使用机械切割或者手工切割，以确保H型钢的长度和角度精确。
8.检验和质量控制：完成加工制作的H型钢需要进行检验和质量控制。
检验的内容包括尺寸、重量、力学性能和表面质量等。
根据检验结果，可以对不合格品进行修复或者淘汰，确保出厂的H型钢符合要求。
9.包装和运输：经过检验合格的H型钢需要进行包装和运输。
通常采用钢带绑扎、木架包装或装运集装箱的方式，以确保H型钢在运输过程中不受损坏。
以上是H型钢加工制作工艺流程的详细介绍，通过这些工艺步骤可以生产出具有良好性能和质量的H型钢产品。
H型钢生产工艺流程
型钢生产工艺流程一、工艺流程目前各主要H型钢厂所采用的工艺流程如图所示。
H型钢生产工艺流程示意图一般小号H型钢多选用方坯，大号H型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。
钢坯在经过精整和称重后，装人步进式加热炉中加热到1200～1250℃出炉。
钢坯出炉后，先用1800MPa的高压水除鳞，然后被送入开坯机轧制。
开坯机一般为两辊可逆式轧机，在开坯机上需要轧制7～13道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。
最后再把轧件送入万能粗轧机轧制，一般轧制数道后送人万能精轧机，轧一道最后成形。
这时还要再次切去头尾，并按定货要求把轧件切成定尺长度再送往冷床冷却。
由于H型钢腿厚与腰厚之比较大，若采用平放容易因腰腿冷却速度不一致，造成腰部波浪，故一般多采用立冷。
现在多数都采用步进式冷床，这不仅可以减少原来用链式拖运机构造成的缺陷，而且容易控制钢材冷却速度。
经过冷却后的H型钢被送人矫直机矫直。
钢材经矫直后被送到检查台检查尺寸、外形和表面质量，并根据标准做出标志，然后按不同等级、不同长度进行分类、堆垛和打捆后送人仓库。
对不合格品按再处理品进行重矫后，用冷锯切断或修磨、焊补后再重新检查。
为提高轧机作业率、减少换辊时间，大多数厂采用快速换辊系统，即在生产的同时预先把下一个品种所需轧辊组装好。
在换辊时只要把全部原机架拉出，换上已装好的新机架即可。
每个机架都装有一个自动电器接线，以及冷却水、稀油和干油管接头及连接杆的定位连接装置。
该装置拆接方便、迅速，整个换辊时间约20min。
为对生产工艺流程进行有效控制，现代化的H型钢厂都采用计算机控制。
一般是三级控制系统，第一级用于生产组织管理，采用大型计算机进行DDC控制(直接数字控制)；第二级是对生产过程的控制，即程序控制，程序控制计算机一般分两线控制．一线控制热轧作业区，一线控制精整作业区；第三级是对每道工序的控制，包括对加热、轧制、锯切等工序的控制，一般采用微型机进行控制。
箱型梁、H型钢制作工艺方案
（三）、箱型梁、H型钢制作工艺
（1）、下料
1、按照批准的深化设计加工图，用数控装置制作样板，样板检查合格后划线；
2、下料要按照先大后小、大中套小的原则合理配料套裁，并预留焊接收缩余量和切割加工余量；
3、用等离子数控切割机、多头直条/数控切割机切割板材；
4、清除割口边缘上的熔瘤和飞溅物；
5、需拼接的钢板接口为全溶透焊缝，在对接接口焊接完毕，外观处理、变形矫正后进行超声波探伤检查，抽检率为每条焊缝的20%且不少于200mm，合格后焊缝磨平，以备拼装；
6、检查板件宽度、长度、对角线和加工边直线度，合格后统一编号、合理堆放备拼装；
（2）、箱型梁拼装
1）、组装前沿焊缝边缘每边50mm范围内铁锈、毛刺、污垢等应清除干净；
2）、在专用胎具上拼装（如上图所示）；
3）、根据构件端面尺寸分别调整胎架；
4）、在装配基准板上划出其它板件的组装线，检查后做出标记；
5）、组装采用一个方向装配，相邻板件拼接缝的间距应大于
300mm；
6）、考虑焊接收缩，构件截面方向按每条焊缝约2mm预留收缩量，长度方向按总长的3‰预留收缩量；
7）、组装后对构件的外形尺寸、对口错边量、坡口角度和根部间隙进行检查，合格后对称定位焊，以减少装配应力；
8）、定位焊缝厚度不宜超过设计焊缝厚度的2/3，且不大于8mm，焊缝长度应不小于50mm，定位焊应由持证焊工施焊；
9）、箱型梁必须待隔板角焊缝焊接完毕，才能组装另一块盖板；
10）、在焊接接头的两端安装与母材相同材料、相同坡口的引弧板和熄弧板；
11）、移至焊接胎架进行焊接；。
H型钢的生产工艺流程-详细版本
H型钢是一种结构钢，生产工艺流程通常分为以下步骤：
Байду номын сангаас1.
原材料热轧生产：将钢材原料（通常是钢坯或钢板）通过热轧机进行连铸、预加热、轧制成所需规格的钢材。
2.
3.
初步整形：将热轧钢材进行初步冷成型，通过钢板自动化线、直通机、机具车、单辊机等设备对钢材进行初步整形。
4.
5.
精整：通过轧机、下料机、倒辊机等设备对初步整形的钢材进行精整，达到更高的精度、更好的平整度和尺寸精度。
14.
15.
包装和运输：对H型钢进行包装和标识，然后进行运输，送到客户手中。
16.
以上是H型钢的基本生产工艺流程，不同厂家和生产设备可能存在差异，但总体流程大致相同。
6.
7.
面加工：将精整后的钢材通过剪板机、切割机、冲孔机等设备进行面加工，制作出所需的螺纹、孔洞等。
8.
9.
组装成型：将经过面加工的零部件进行组装，形成H型钢的形状。
10.
11.
进一步整形：通过轧制机、校平机等设备对组装好的H型钢进行进一步整形，进一步提高钢材的精度和平整度。
12.
13.
检测和质量控制：对H型钢进行全面的质量检测和控制，确保产品的质量符合标准。
H型钢工艺流程范文
H型钢工艺流程范文H型钢是一种常见的结构钢材，广泛应用于建筑、桥梁、机械制造等领域。
下面是H型钢的工艺流程，详细介绍了从原材料到最终产品的整个生产过程。
1.原材料准备：H型钢的主要原材料是钢坯，一般采用熔炼法生产的钢坯。
钢坯需要经过质检合格后，方可用于生产H型钢。
2.钢坯加热：钢坯通过轧机进入加热炉中进行加热处理。
加热温度一般控制在1000℃以上，以使钢坯达到可塑性状态，便于下一步的轧制加工。
3.钢坯轧制：经过加热处理后，钢坯进入轧机进行轧制加工。
首先经过粗轧，将钢坯厚度逐步减小。
然后进行中轧、精轧等连续轧制工序，使钢坯形成符合规格要求的薄板。
4.钢板校直：经过轧制后的钢板往往存在一定的弯曲变形。
因此，需要对钢板进行校直处理。
校直机通过对钢板施加适当的力，使钢板恢复平直状态。
5.钢板切割：校直后的钢板根据产品需要进行切割。
常用的切割方法有火焰切割和等离子切割。
根据设计要求和技术标准，将钢板切割成不同长度的工件。
6.断面加工：接下来，对切割成工件的钢板进行断面加工。
常用的加工方法有热轧、冷轧、锯切等。
根据设计要求和工艺要求，对钢板的边缘进行修整和加工。
7.焊接：H型钢的各个工件通过焊接方法进行连接。
一般采用电弧焊接、气保焊接等方法。
焊接完成后，对焊缝进行清理、除焊渣等工序。
8.热处理：焊接完成后的H型钢产品进行热处理，目的是改变组织结构和物理性能。
常用的热处理方法有回火、正火等。
通过适当的热处理，提高H型钢的力学性能和耐久性。
9.表面处理：热处理完成后，对H型钢的表面进行处理，一般包括除锈、喷漆等工作。
除锈工序可以使用喷砂、机械除锈等方法。
喷漆工序可以使用喷涂、喷粉等方法，以保护H型钢的表面。
10.检验质量：对H型钢产品进行质量检验，包括外观质量、尺寸偏差、力学性能等方面。
确保产品符合设计要求和相关标准。
11.包装运输：最后，对合格的H型钢产品进行包装，如涂油、绑扎等。
将其运输到用户现场或仓库，方便用户使用。
箱型梁H型钢制作工艺
箱型梁H型钢制作⼯艺箱型梁H 型钢制作⼯艺（1）、下料1、按照批准的深化设计加⼯图，⽤数控装置制作样板，样板检查合格后划线；2、下料要按照先⼤后⼩、⼤中套⼩的原则合理配料套裁，并预留焊接收缩余量和切割加⼯余量；3、⽤等离⼦数控切割机、多头直条/数控切割机切割板材；4、清除割⼝边缘上的熔瘤和飞溅物；5、需拼接的钢板接⼝为全溶透焊缝，在对接接⼝焊接完毕，外观处理、变形矫正后进⾏超声波探伤检查，抽检率为每条焊缝的20%且不少于200mm ，合格后焊缝磨平，以备拼装；6、检查板件宽度、长度、对⾓线和加⼯边直线度，合格后统⼀编号、合理堆放备拼装；（2）、箱型梁拼装箱梁盖板⼯字钢平台横梁腹板活动定位靠模活动定位靠模节点A点焊箱梁腹板垫板（贴合良好）4隔板底板腹板节点A 旋转箱梁结构组装胎架图1）、组装前沿焊缝边缘每边50mm 范围内铁锈、⽑刺、污垢等应清除⼲净；2）、在专⽤胎具上拼装（如上图所⽰）； 3）、根据构件端⾯尺⼨分别调整胎架；4）、在装配基准板上划出其它板件的组装线，检查后做出标记； 5）、组装采⽤⼀个⽅向装配，相邻板件拼接缝的间距应⼤于300mm ； 6）、考虑焊接收缩，构件截⾯⽅向按每条焊缝约2mm 预留收缩量，长度⽅向按总长的3‰预留收缩量；7）、组装后对构件的外形尺⼨、对⼝错边量、坡⼝⾓度和根部间隙进⾏检查，合格后对称定位焊，以减少装配应⼒；8）、定位焊缝厚度不宜超过设计焊缝厚度的2/3，且不⼤于8mm ，焊缝长度应不⼩于50mm ，定位焊应由持证焊⼯施焊；9）、箱型梁必须待隔板⾓焊缝焊接完毕，才能组装另⼀块盖板； 10）、在焊接接头的两端安装与母材相同材料、相同坡⼝的引弧板和熄弧板；11）、移⾄焊接胎架进⾏焊接；⾃动焊丝⾃动焊机轨道埋弧⾃动焊机头架埋弧⾃动焊机头架⾃动焊机轨道箱型梁两台焊机同时⾃动焊⽰意图（3）、箱型梁拼装节点1、箱梁内隔板节点2、箱梁转⾓节点（3）、焊接H型钢制作⼯艺过程1、焊接“H型钢”的焊缝有四条。
h型钢工艺流程
h型钢工艺流程H型钢是一种具有高强度和抗震性能的钢材，广泛应用于建筑结构和桥梁工程中。
在生产过程中，H型钢需要经过一系列工艺流程，以确保其质量和性能达到要求。
本文将介绍H型钢的工艺流程，并详细解析每个环节的操作步骤和注意事项。
一、原材料准备H型钢的生产首先需要准备好原材料，包括钢坯和其他辅助材料。
钢坯应具备良好的化学成分和物理性能，以保证生产出的H型钢具有优良的品质。
同时，辅助材料如焊接材料、防锈涂料等也需要提前准备好。
二、预处理在进行下一步工艺之前，需要对原材料进行预处理。
主要包括除锈、切割和探伤。
除锈是为了去除钢材表面的氧化物和杂质，保证焊接质量。
切割是根据设计要求将钢坯切割成合适的尺寸。
探伤是用来检测钢材内部是否存在缺陷，以保证生产出的H型钢达到安全标准。
三、加热在H型钢的工艺流程中，加热是一个重要的环节。
通过加热可以改善钢材的塑性和可加工性，减小变形和开裂的风险。
加热的温度、时间和冷却速度需要根据具体的钢材材质和要求来确定。
在加热过程中，需要控制好温度和加热时间，避免过热或不足，以免对钢材性能产生不良影响。
四、轧制轧制是将加热后的钢坯进行塑性变形，使其形成H型钢的过程。
轧制可以通过冷轧和热轧两种方式进行。
冷轧适用于生产薄壁H型钢，热轧适用于生产厚壁H型钢。
在轧制过程中，需要控制好轧制温度、轧制力和轧制速度，以保证H型钢的尺寸和形状精度。
五、冷却轧制后的H型钢需要经过冷却处理，以稳定其内部组织结构。
冷却可以采用自然冷却或控制冷却的方式进行。
在冷却过程中，需要控制好冷却速度，避免快速冷却导致钢材内部产生应力和裂纹。
六、整形经过冷却处理的H型钢需要进行整形，以达到设计要求的尺寸和形状。
整形可以通过冷弯或热处理的方式进行。
在整形过程中，需要注意控制好温度和变形速度，避免钢材受力过大而产生变形或开裂。
七、表面处理H型钢的表面需要进行防锈处理，以延长其使用寿命。
表面处理可以采用喷涂、镀锌或热喷涂等方式。
h型钢生产工艺流程
h型钢生产工艺流程H型钢是一种常用的结构钢材，用于建筑、桥梁、起重等领域。
下面是H型钢生产工艺流程的简要介绍。
1. 原材料准备：首先，需要准备各种原材料，包括钢坯、燃料、助熔剂等。
钢坯是制造H型钢的主要原料，可以通过熔炼和连铸等工艺获得。
2. 钢坯预热：钢坯在进行下一步加工之前需要进行预热。
预热过程主要是将钢坯加热至适宜的温度，以提高其塑性和可加工性。
3. 热轧：预热后的钢坯进入热轧机组，通过热轧工艺将钢坯轧制成H型钢的初始形状。
在热轧过程中，钢坯被送入轧机中，经过连续的辊道轧制，不断改变形状和尺寸。
4. 初步冷却：轧制后的H型钢需要进行初步冷却，以控制其温度和形状。
初步冷却一般通过喷水等方式进行。
5. 缓冷：初步冷却后，H型钢进入缓冷区，进行缓慢冷却。
缓冷过程是为了消除应力和稳定钢材组织。
6. 粗整形：经过缓冷后，H型钢进入粗整形区。
在此过程中，采用矫直机和切割机等设备，对H型钢进行剪切、整形和矫直，以获得更加精确的尺寸和形状。
7. 再冷却：粗整形后，H型钢再次进行冷却。
再冷却过程一般通过喷水、空冷等方式进行，以进一步控制温度。
8. 修边：再冷却后，H型钢进入修边区。
在修边区，采用修边机对H型钢的边缘进行修整，以获得更加平整和精确的边缘形状。
9. 长度切割：修边后的H型钢进一步进行长度切割，根据需求将H型钢切割成所需长度。
10. 表面处理：切割后的H型钢还需要进行表面处理，以提高其表面质量和耐腐蚀性。
表面处理可以采用喷涂、镀锌、防腐涂层等方式。
11. 检验和包装：完成表面处理后，对H型钢进行检验，包括外观检验、尺寸检验、力学性能检验等。
同时，对合格的H型钢进行包装，以便运输和存储。
以上是H型钢生产工艺流程的简要介绍。
在实际生产中，根据不同的需求和工艺要求，可能还会包括其他工序和加工步骤。
H型箱型拱型钢结构加工工艺_11
H型箱型拱型钢结构加工工艺H 型箱型拱型钢结构加工工艺钢结构加工 1.1 制作准备认真研究施工技术文件（构件深化设计图、相关规范、技术要求等资料），经技术部门消化理解后，编制《制造工艺方案》、《制造验收要求》等技术文件。
技术准备主要包括以下内容，如图所示：1.2 零部件加工制作要领 1、材料的矫正及预处理1）进入车间施工的材料应平整无弯曲和变形，否则应进行矫正。
火焰矫正矫正可用机械或火焰矫正的方法进行，火焰矫正的加热温度应根据钢材性能确定，但不得超过850℃，低合金钢材料严禁用水激冷。
焊件被实施无损探伤的位置正好在被校正的区域，则必须在校正后实施无损探伤 2）矫正后的钢材表面，不应有明显的凹面和损伤，划痕深度不得大于 0.5mm，且不应大于该钢材厚度负允许偏差的 1/2。
2、号料、划线 1）号料前应先确认材料的材质、尺寸和规格，按零件图和下料加工清单及排版图进行号料。
2）主要受力构件的材料原则上不予拼接，如确需拼接，必须按拼接原则进行。
3）材料拼接原则：等强度全焊透拼接。
1/ 234）号料时，应尽量使构件受力方向与钢材轧制方向一致。
使用的钢材必须平直无损伤及其他缺陷，否则应先矫正或剔除。
钢板号料时应除去大于 10mm 的轧制边缘。
5）钢结构制作下料时，应对主要承重结构节点、焊缝集中区域所用钢板及重要构件、重要焊缝的热影响区，进行超声波检测，以保证钢板质量。
6）号料所划的切割线必须正确清晰，号料尺寸允许偏差为?1.0mm。
7）划线号料后应标明基准线、中心线和检验线。
划线和做记号时，不得使用凿子，洋冲印的深度?0.5mm，对于需弯曲的钢材不能使用洋冲和凿子作标记。
8）号料后，应按公司质量管理的规定，做好材质标记的移植工作。
3、放样 1）放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何尺寸和连接有否不当之处。
如发现施工图的遗漏或错误，以及其它原因需要更改施工图时，必须取得原设计单位签具设计变更文件，不得擅自修改。
钢结构构件制作施工工艺[箱型 型钢]
![钢结构构件制作施工工艺[箱型 型钢]](https://img.taocdn.com/s3/m/1ee6272b03d8ce2f0066239d.png)
钢结构构件制作施工工艺[箱型型钢]中铝长城建设有限公司连云港分公司中铝长城建设有限公司连云港分公司钢结构加工、质量控制工艺编制人：潘小铜审核人：王金鹏审批人：雷兵2015年4月中铝长城建设有限公司连云港分公司- 1 -中铝长城建设有限公司连云港分公司钢结构制作方案钢结构制作工艺流程箱型钢结构制造工艺流程：- 2 -中铝长城建设有限公司连云港分公司H型钢梁制造工艺流程：- 3 -中铝长城建设有限公司连云港分公司材料进场材料进场前应进行检验。
检验过程包括材质证明及材料标识和材料允许偏差的检验。
材料检验合格后方可投入使用。
当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。
钢材矫正:可用机械方法或火焰矫正，火焰矫正温度不可超过650℃，并严禁强制降温。
钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。
钢材矫正后的允许偏差注：t-钢板厚度，L-钢材长度，b-型钢翼缘宽度放样号料本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。
在计算机上对节点进行1：1放样，放样时应根据设计图确定各- 4 -中铝长城建设有限公司连云港分公司构件的实际尺寸。
人工放样在平整的放样平台上进行，凡放大样的构件，应以1:1的比例放出实样。
放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。
号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。
严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。
在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。
号料时长度和宽度方向必须留焊接切割收缩量。
号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。
接料尽量采用大板接料形式。
H型钢制作工艺流程
H型钢制作工艺流程1 适用范围本工艺标准适用于钢结构工程中H型梁、柱及轻钢结构中变形截面H型梁的制作。
2 施工准备2.1主要材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。
材料进厂后，公司检测中心应及时对钢材的表面质量、化学成分及机械性能进行检验。
钢材进入车间时，应对其规格、表面质量进行复查合格后方可施工。
（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等；均必须具有产品质量合格证明文件及产品使用说明书等。
①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。
被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。
2.2 配套材料: 引弧、引出板、定位板等。
2.3 主要机具：H型钢组立机、组装胎架、定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。
2.4 主要量具：钢尺、平尺、塞尺、角尺、焊缝量规等。
2.5 审查设计图纸：对图中的结构构件种类、数量、材质、各构件相互关系及接头的细部尺寸进行认真核对，复杂的构件需放样审查。
做好技术质量交底工作。
2.6绘制加工工艺图：以设计图纸为依据，编制详细的加工工艺图图纸。
该图纸必须包括材质、材料规格、材料拼接、加工工艺要求、构件加工精度和焊接、收缩预留量。
2.7备料：根据加工工艺图计算各种材料，不同材质、不同规格型号的净用量。
钢材用量应包括工艺损耗和非工艺损耗。
焊接材料均附有质量证明书，并符合设计要求和国家规定标准。
焊条型号与主体金属相匹配。
2.8 钢材在轧制、运输、装卸、堆放过程中，产生的表面不平、弯曲、扭曲等变形超过技术规定的范围时，必须在划线下料前进行矫正，多采用机械矫正，矫正机械多是滚板机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱型梁H 型钢制作工艺 （1）、下料
1、按照批准的深化设计加工图，用数控装置制作样板，样板检查合格后划线；
2、下料要按照先大后小、大中套小的原则合理配料套裁，并预留焊接收缩余量和切割加工余量；
3、用等离子数控切割机、多头直条/数控切割机切割板材；
4、清除割口边缘上的熔瘤和飞溅物；
5、需拼接的钢板接口为全溶透焊缝，在对接接口焊接完毕，外观处理、变形矫正后进行超声波探伤检查，抽检率为每条焊缝的20%且不少于200mm ，合格后焊缝磨平，以备拼装；
6、检查板件宽度、长度、对角线和加工边直线度，合格后统一编号、合理堆放备拼装； （2）、箱型梁拼装
箱梁盖板
工字钢平台横梁
腹板活动定位靠模
活动定位靠模
节点A
点焊
箱梁腹板
垫板（贴合良好）
4
隔板
底板
腹板
节点A 旋转
箱梁结构组装胎架图
1）、组装前沿焊缝边缘每边50mm 范围内铁锈、毛刺、污垢等应清除干净；
2）、在专用胎具上拼装（如上图所示）； 3）、根据构件端面尺寸分别调整胎架；
4）、在装配基准板上划出其它板件的组装线，检查后做出标记； 5）、组装采用一个方向装配，相邻板件拼接缝的间距应大于300mm ； 6）、考虑焊接收缩，构件截面方向按每条焊缝约2mm 预留收缩量，长度方向按总长的3‰预留收缩量；
7）、组装后对构件的外形尺寸、对口错边量、坡口角度和根部间隙进行检查，合格后对称定位焊，以减少装配应力；
8）、定位焊缝厚度不宜超过设计焊缝厚度的2/3，且不大于8mm ，焊缝长度应不小于50mm ，定位焊应由持证焊工施焊；
9）、箱型梁必须待隔板角焊缝焊接完毕，才能组装另一块盖板； 10）、在焊接接头的两端安装与母材相同材料、相同坡口的引弧板和熄弧板；
11）、移至焊接胎架进行焊接；
自动焊丝
自动焊机轨道
埋弧自动焊机头架
埋弧自动焊机头架 自动焊机轨道
箱型梁两台焊机同时自动焊示意图
（3）、箱型梁拼装节点
1、箱梁内隔板节点
2、箱梁转角节点
（3）、焊接H型钢制作工艺过程
1、焊接“H型钢”的焊缝有四条。
其焊接过程如下：
1）、清理钢板及坡口；用气割机清理。
2）、定位点焊：用Φ4焊条把翼缘板和腹板按图纸要求点焊。
3）、打底：在胎具和专用卡具上，校正尺寸无误后施焊，先用Φ4焊条
4）、施焊：两台自动焊机在腹板的两侧同时按同一方向焊至终点，第一遍在离开第一点起点处50mm处起焊，要求每一遍起焊点和上一遍起焊点错开50mm。
一端焊完第一遍后焊另一端的第一遍，如此循环往复。
5）、第一遍焊完后都要认真清渣，经过检验得出焊缝焊至厚度为10mm（或母材厚度1/2以上）后方可停止。
6）、每一遍焊接时，必须根据焊条直径调整电流大小。
7）、焊后保温：焊缝应缓慢降温。
8）、“H”型钢焊接完毕。
2、焊接H型钢制作工艺流程图
3、焊接
1）、严格按《焊接工艺规程》规定的工艺参数施焊；
2）、合理安排焊接顺序，尽可能地减少残余应力和焊接变形见下图：
（5）、变形矫正和焊后检验
1）、焊接完毕，即将引熄弧板在离母材5mm处切断，并用砂轮机修磨平整，切不可用锤击落；修磨后的切割面应做磁粉探伤检查；
2）、用火焰矫正箱型梁的焊接变形；
3）、矫正变形和焊后处理完毕，焊缝外观检查；
4）、外观检查合格，无损探伤检查，缺陷返修后复查，作出无损检测报告，报业主、监理和总承包项目部复查；
5）、焊缝返修合格后，全面检查构件外观尺寸并填报业主、监理和总承包项目部复查；
6）、划线切割
A、构件划线并检查合格后，按图纸尺寸用端铣按要求铣端口；
B、组装点焊相关连接板，检查合格后焊接；
C、焊后处理，对角焊缝进行磁粉探伤检查，抽检率为10%；
D、构件编号并总体报验。
