第一章制图的基本知识
第一章制图的基本知识和基本技能介绍
四、尺规绘图的制图步骤
1.制图前的准备工作 •准备工具 •安排工作地点 •固定图纸
2.画底稿的方法和顺序 •用H或2H铅笔轻画底稿 •画图框、标题栏 •先画轴线或对称中心线 •后画轮廓线
§1-2 尺规绘图的操作方法和制图步骤
3.铅笔加深的方法和顺序 •用B或HB铅笔加深粗实线 •用H或2H铅笔加深各种细线 •用HB铅笔写文字和画箭头 •圆规用的铅芯应比铅笔的笔芯软一级 •先曲线后直线 •先细线后粗线 •标尺寸 •写文字 •检查全图，修正错误
§1-1 国家标准《技术制图》、《机械制图》的有关规定
一、图纸幅面（GB/T 14689−2008）和标题栏（GB/T 10609.1−2008）
国家标准标题栏
§1-1 国家标准《技术制图》、《机械制图》的有关规定
二、比例（GB/T 14690—1993）
比例是指图中图形与其实物相应要素的线性尺寸之比。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
五、尺寸注法（GB/T 4458.4—2003和 GB/T 16675.2—1996）
基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小及绘图的准确度无关。
图样中 (包括技术要求和其它说明) 的尺寸，以mm为单位时， 不需标注计量单位的代号或名称，如采用其它单位，则必须注 明相应的计量单位的代号或名称。
画斜度和锥度的符号时，其符号的线宽为h/10，h为字高
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸注法示例
图线通过尺寸数字时的处理
尺寸数字不可被任何图线通过。当尺寸数字无法避免被图线通过时，图线 必须断开
§1-1 国家标准《技术制图》、《机械制图》的有关规定
制图基本知识
一、图板 二、丁字尺
五、分规 六、比例尺
三、三角板
四、圆规
七、曲线板
八、铅笔
返回
一、图板
图板是固定图纸用的矩形木板，一般用胶合板制成，板面 要求平整光滑，右侧为导向边，必须平直。使用时，应保 持图板的整洁完好。
返回
二、丁字尺
丁字尺由尺头和尺身构成，主要用来画水平线。使用时， 尺头内侧必须靠紧图板的导向边，用左手推动丁字尺上、 下移动，移动到所需位置后，改变手势，左手压住尺身， 用右手由左至右画水平线。
七、曲线板
曲线板用于绘制不规则的非圆曲线。
返回
八、铅笔
铅笔分硬、中、软三种。“H”表示硬性铅笔，H前面的 数 字越大，表示铅芯越硬（淡），“B”表示软性铅笔，B前 面的数字越大，表示铅芯越软（黑）。
硬质:9h~4h (9h.8h.7h.6h.5h.4h) 中质:3h~b (3h.2h.h.hb.b)
(2)图线宽度系列：0.13，0.18，0.25，0.35，0.5，0.7， 1，14mm。 (3)在同一图样中，同类图线的宽度应一致。虚线、点画 线和双点画线的线段长度和间隔，应各自大致相等。
3、图线应用示例
（粗实线）
3、各种图线应用示例
极限位置轮廓线 尺寸界限 不可见轮廓线 可见轮廓线 轴线对称中心线 螺纹牙底线
波浪线
0.5d 0.5d 0.5d 0.5d d
断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线 断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
细点画线
双折线
双点画线
粗点画线
2、图线的尺寸
(1)图线分为粗细两种，粗线的宽度(d)应按图样的类型， 根据图纸幅面的大小、图样的复杂程度等因素综合考虑，并 在标准规定的图线宽度系列中选择。细线的宽约为d/2。
第一章制图基本知识
44
直径、 ㈡ 直径、半径的标注
1. 直径 标注圆和大于半圆的圆弧尺寸要注直径。 标注圆和大于半圆的圆弧尺寸要注直径。标注 圆和大于半圆的圆弧尺寸要注直径 时，在直径数字前面加注直径符号 “φ”。 。
45
2. 半径
标注半圆和小于半圆的圆弧尺寸要注半径。 标注半圆和小于半圆的圆弧尺寸要注半径。标 半圆和小于半圆的圆弧尺寸要注半径 注时在半径数字前面加注半径符号 “R”。 半径 。 尺寸线一端位于圆心处，另一端画成箭头， 尺寸线一端位于圆心处，另一端画成箭头，指 至圆弧。 至圆弧。
18
铅笔
19
20
２、针管绘图笔
针管绘图笔是上墨、 针管绘图笔是上墨、描图的新型绘图笔 。 针管内径从 0.1 -1.2 mm 分成多种型号， 分成多种型号， 选用不同型号的针管笔即可画不同线宽 的墨线。 的墨线。
21
1.2 图幅、线型、字体及尺寸标注 图幅、线型、
所绘制的工程图纸必须遵守国家制图 所绘制的工程图纸必须遵守国家制图 标准 (国标）。 国标） 国标
2、擦线板
擦线板的用法
14
3、曲线板
15
非圆曲线的描绘方法
16
17
二、笔
１、铅笔 铅笔铅芯的软硬是用字母 “B”及“Ｈ”表 及 示，“Ｈ”前数字大表示铅芯愈硬，“B”前面 前数字大表示铅芯愈硬， 大表示铅芯愈硬 前面 的数字愈大表示铅芯愈软。 的数字愈大表示铅芯愈软。 绘图时一般用2Ｈ 画底稿及细线， 绘图时一般用 Ｈ或H画底稿及细线，用 画底稿及细线 HB 或 B 画粗线，用 HB 写字。 画粗线， 写字。
50
1.3 建筑制 图的一般步骤
一、制图 前的准备 工作
安放绘图桌或绘图板； 安放绘图桌或绘图板； 擦干净全部绘图工具和仪器削磨好铅笔及圆规上的铅芯； 擦干净全部绘图工具和仪器削磨好铅笔及圆规上的铅芯； 固定图纸； 固定图纸； 画图前应洗手。 为保持图面整洁 , 画图前应洗手。
画法几何与土木建筑制图 第1章 制图的基本知识与技能
c
c c
图框线
图框线用粗
c
a
实线绘制
b
标题栏
图幅线
l (a) 横式
l
a
c
c
标题栏
b (b) 立式
3. 标题栏
位置：在图框的右下角。 标题栏中文字的方向为看图方向。
名称
粗 实线 中
细
虚线 粗 细
单点长 粗 画线 细
双点长 粗 画线 细
折断线 细
波浪线 细
二、常用图线
线型
线宽
一般用途
b 主要可见轮廓线
有正体和斜体，斜体字头向右倾斜，与水平线成 75°。可用长仿宋体，也可用iso.shx字体（世界 标准）。
四、比例
比例： 图中图形与实物相应要素的线性尺寸 之比。
标注形式为：“图中长度：对应实物长度”， 如“1:100”、“2:1”；比例宜注写在图名的 右侧，如：平面图 1：100
常用比例 1:1,1:2,1:5,1:10,1:20,1:30,1:50,1:100,1:150,1:200,
字体端正、笔划清楚、排列整齐、间隔 均匀
字体的高度 字体的号数，即字体的高度 h（单位为毫米） 分为：20、14、10、7、5、3.5、2.5、1.8 ，以 2 倍递增减。
2. 汉字用长仿宋体
字高：字宽≈1：0.7（长仿宋体中“长”的含义） 书写要领：横平竖直，结构匀称，排版整齐。
3. 数字和字母
三、分规、比例尺
(a)
(b)
5m (c) 比例尺的刻度
四、绘图仪器
(a)
(b)
(c)
六、铅笔
--用于画细 线和写字。 （H、HB）
①尺寸界线应沿径向引出; ②尺寸线应画成圆弧,其圆心是该角的顶点; ③角度尺寸数字一律水平书写。
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。
第一章制图的基本知识
上一页
下一页
返回
1-2国家标准关于制图的一般规定 国家标准关于制图的一般规定
三、字体(GB/T19461-1993 ) 字体
1.基本要求 基本要求 (1)在图样中书写的汉字、数字和字母 都必须做到“字体工整、笔m清楚、 在图样中书写的汉字、 都必须做到“ 清楚、 在图样中书写的汉字 数字和字母.都必须做到 字体工整、 清楚 间隔均匀、排列整齐” 间隔均匀、排列整齐”。 (2)字体高度 用h表示 的公称尺寸系列为 8 mm. 2. 5 mm. 3. 5 mm. 5 字体高度(用 表示 的公称尺寸系列为:1. 表示)的公称尺寸系列为 字体高度 mm.7 mm. 10 mm. 12 mm. 20 mm。如需更大的字 其字体高度应按万 。如需更大的字.其字体高度应按万 的比率递增。字体号数代表字体的高度。 的比率递增。字体号数代表字体的高度。 (3)汉字应写成长仿宋体 并采用国家正式公布的简化字。汉字的高度 不 汉字应写成长仿宋体.并采用国家正式公布的简化字 汉字应写成长仿宋体 并采用国家正式公布的简化字。汉字的高度h不 应小于3. 其字宽一般为2/ 应小于 5 mm.其字宽一般为 3h 其字宽一般为
1.图板 图板 图板是供铺放、固定图纸用的矩形木板 绘图时图板横放 绘图时图板横放(图 一 。 图板是供铺放、固定图纸用的矩形木板.绘图时图板横放 图1一1)。 图板的板面应平整、质硬.工作边 短边)应平直 工作边(短边 应平直。 图板的板面应平整、质硬 工作边 短边 应平直。 2.丁字尺 丁字尺 丁字尺由尺头和尺身构成.主要利用其工作边画水平线 绘图时.尺 主要利用其工作边画水平线。 丁字尺由尺头和尺身构成 主要利用其工作边画水平线。绘图时 尺 头内侧(导边 必须贴紧图板的短边.用左手推动丁字尺上 下移动如图 导边)必须贴紧图板的短边 用左手推动丁字尺上、 头内侧 导边 必须贴紧图板的短边 用左手推动丁字尺上、下移动如图1 1 (a)所示 所示 3.三角板 三角板 一副三角板由45° 两块合成。 一副三角板由 °和30 °-60 °两块合成。三角板与丁字尺配合 使用.可作出垂直线 倾斜线(图 一 和一些常用的特殊角度如 可作出垂直线、 和一些常用的特殊角度如15° 使用 可作出垂直线、倾斜线 图1一2)和一些常用的特殊角度如 °, 75°, 105°等。 ° °
机械制图——第一章制图的基本知识与技能精选全文完整版
第一节 制图国家标准
• 五、尺寸标注
一个完整的 尺寸，一般 应由尺寸数 字、尺寸界 限、尺寸线 和尺寸终端 组成
第一节 制图国家标准
• 五、尺寸标注
尺寸界线表示尺寸的度量范围，一般由细实线绘制，并应从图形的 轮廓线、轴线或对称中心线引出，也可用轮廓线、轴线或对称中心 线作尺寸界线。尺寸界线一般应与尺寸线垂直，并各超过尺寸线3~ 4mm，必要时允许倾斜，但两尺寸线必须相互平行
第四节 平面图形的分析和绘图步骤
• 三、平面图形的一般绘图步骤
平面图形绘 制步骤示例
第四节 平面图形的分析和绘图步骤
• 四、平面图形的尺寸标注
平面图形尺寸标注注意要点： ➢标注之前须先分析清楚图中所需标注尺寸 ➢各种结构的尺寸标注要正确，符合国家标注有关规定 ➢图中所有定形尺寸与定位尺寸不能重复，不能遗漏 ➢图中所有尺寸标注须做到合理、清晰
徒手绘图的动作要领: （1）握笔位置要高些，以利于运笔和观察目标； （2）运笔时小手指及手腕不宜紧贴纸面，力求自然用力； （3）绘制短线时用手腕用力，绘制长线时用前臂动作； （4）在两点之间画长线，目光要注视线段的终点，轻轻移 动手臂沿要画的线段方向画至终点。
第五节 徒手绘制草图的方法
• 二、徒手绘图的基本技能
比例
原值比例 比值为1的比例，即1:1 ； 缩小比例 比值小于1的比例，如1:2等； 放大比例 比值大于1的比例，如2:1等。
第一节 制图国家标准
• 二、比例
比例示意图
第一节 制图国家标准
• 二、比例
比例值不是任意选取的，一般应从下表所示的 国家标准GB/T 14690-1993规定的数值中选 取
只有定形尺寸和一个定位尺寸的线段称为中间线段。如图中所
第一章 制图的基本知识
表1-8
1.6 尺寸注法（GB/T
4458.4－1984)
在图样中，除需表达零件的结构 形状外，还需标注尺寸，以确定的构 件大小。
1.6.1 基本规则
（1）尺寸数值为构件的真实大小，与绘图 比例及绘图的准确度无关。 （2）以厘米为单位，如采用其他单位时， 则必须注明单位名称。 （3）图中所注尺寸为构件完工后的尺寸。
（2）圆的直径
1）直径尺寸应在尺寸数字前加注符号“”。
2）尺寸线通过圆心，尺寸线终端画成箭头。
3）整圆或大于半圆注直径。
(3) 大圆弧
当圆弧半经过大，在图纸范围内无法 标出圆心位置，按图(a)标注，若不需要标 出圆心位置如图(b)。
(a)
(b)
（4）圆的半径
1）半径尺寸数字前加注符号“R”。 2）半径尺寸必须注在投影为圆弧的图形 上,且尺寸线应通过圆心。 3）半圆或小于半圆的圆弧标注半径尺寸。
3
1 o 2
5 4 6
2.2 圆弧连接
作图要点：根据已知条件，准确地求出连接圆弧的圆心 和切点。
R2
作图原理：a为切点
R1
o
R2
a
o
a
R1
o
a
o
o
相加
(b)圆弧与圆弧连接(外切)
相减
(c)圆弧与圆弧连接(内切)
(a)圆弧与直线连接
条 件
现行国标
我国采用国家计划委员会1988年颁布实行 的国家标准: 《房屋建筑制图统一标准》GBJ1-86 《总图制图标准》GBJ103-87 《建筑制图标准》GBJ104-87 和1991年颁布实施的 国家标准： 《道路工程制图标准》GBJ-90
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
工程制图B_!_第一章--制图的基本知识
一、基本制图标准（熟悉）二、制图工具及其使用（掌握）三、几何作图（了解）四、平面图形的分析和绘制（熟悉）五、手工绘图步骤与方法（了解）1-1 制图基本标准工程图样是工程界的通用语言，为使其达到基本统一，便于生产和管理，进行技术交流，国家制定和颁布了相关规定，即制图标准，用GB或GB/T 表示。
目前国内执行的主要有：《技术制图规范》◆《房屋建筑制图统一标准》◆《道路工程制图标准》◆《机械制图标准》◆《水利水电制图标准》幅面代号A 0A 1A 2A 3A 4B ×L841×1189594×841420×594297×420210×297a 25c 105e2010一、图纸幅面和图框格式图纸——包括已绘图样和未绘图样的、带有标题栏的绘图用纸。
图纸幅面——简称图幅，即图纸的规格大小。
图框——图纸上限制绘图区域的线框，图框线用粗实线绘制。
图纸幅面尺寸标题栏图框线LacacB1）需装订时的图框格式纸边界线横装竖装图框格式图框线LeeeeB纸边界线标题栏横装竖装2）不需装订时的图框格式图框格式每张图样右下角必须有标题栏，其格式及项目一般由各设计单位自定。
标题栏学生作业标题栏制图审核日期日期南昌工程学院比例图号（图名）生产单位标题栏格式、内容、尺寸二、图线及其画法工程图样采用各种不同形式和粗细的图线，在图纸上的图线，应清晰整齐、均匀一致、粗细分明，交接正确。
图线的画法同一图样中同类图线的宽度应基本一致。
虚线、点划线、双点划线的线段长度和间隙应各自大致相等。
绘制圆的对称中心线时，圆心应为线段的交点。
点划线中的“点”不是小圆点，而是小短划，其首末两端应是线段而不应是点。
虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。
图线点划线（轴线及对称中心线）细实线（尺寸界线、尺寸线）虚线（不可见轮廓线）粗实线（可见轮廓线）细实线（剖面线）波浪线（断裂线）图线相交时的画法正确错误接头要整齐各种图线相交时，均应交于划线处，不应交于间隔处或交于“点”虚线为实线的延长线时，交线处虚线应留间隙原值比例——等于1，即1：1，表示图形与实物一样大放大比例——大于1，如2：1，表示图形比实物大缩小比例——小于1，如1：2，表示图形比实物小☻三、比例比例=图上线段长度实际线段长度aa原值比例放大比例a缩小比例a无论采用何种比例，标注尺寸均为实际尺寸四、文字汉字应采用国家正式公布的简化字，工程上采用长仿宋体，字高不应小于3.5mm，字体的高宽比为:1 。
第一章制图的基本知识
一、制图原则旳基本要求 二、尺寸注法 三、制图工具和仪器旳使用措施 四、几何作图 五、平面图形旳分析和画法
一、制图原则旳基本要求
1、图纸幅面 2、比 例 3、字 体 4、图 线 5、尺寸标注
返回
1、图纸幅面、会签栏和标题栏
建筑工程图是体现建筑工程设计旳主要技术资料，是 建筑施工旳根据。为统一工程图样旳画法，便于交流技 术和提升制图效率，国家制定了一系列原则。
建筑总平面图
（3）会签栏（GBJ 1-1986）
会签栏用于工程图纸上由会签人员填写所代表旳有关 专业、姓名、日期等旳一种表格。
(专业）
（姓名）
（日期）
5×4＝20
25×3＝75
（4）标题栏（GBJ 1-1986）
图纸标题栏（简称图标）是用来填写设计单位（设 计人、绘图人、审批人）旳署名和日期、工程名称、图 名、图纸编号等内容。标题栏必须放置在图框旳右下角。
• 百 比放分大
1×10 n：1 2× 10 n：1
5× 10 n：1
百分 4×10 n：1
2.5× 10 n：1
• 缩比小
返回
2、百分比（GB/T 14690-1993）
返回
3、字体（GB/T 14692-1993）
工程图样中旳字体必须做到：字体工整，笔划清楚， 间隔均匀，排列整齐。
汉字、数字、字母等字体旳大小以字号来表示，字号就是字体旳 高度。图纸中字体旳大小应依据图纸幅面、比例等情况从国家原则 规定旳下列字高系列中选用：
注意：
右旋平螺旋面旳V 面投影，轴线右侧 表达旳是平螺旋面 旳顶面，左侧表达 旳是底面；
左旋平螺旋面旳 V面投影相反。
（a）完整旳平螺旋面
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
第一章.制图的基本知识
一、制图的基本规定 二、尺寸注法 三、尺规绘图
结束放映
1.1制图基本规定
为了适应现代化生产、管理的需要和便于技术交流， 我国制定发布了一系列国家标准，简称“国标”，包 括强制性国家标准（代号“GB”）、推荐性的国家标准 （代号“GB/T”）和国家标准化指导性技术文件（代号 “GB/Z”）。 例如： 《GB/T1751---1998
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
技术制图
图样画法
视图》
表示技术制图标准中图样画法的视图部分，发布顺序号 为 17451，发布年号是1998年。
图纸幅面和格式
1、图纸的幅面
幅面代号
基本幅面代号有A0、A1、A2、A3、A4。 表1－1图纸幅面
幅面尺寸 B×L
A4 A3 A2 A1 A0
210×297 297×420 420×594 594×841 841×1189
审核
共
张
第
张
（ 图
号）
（材料）
(单
位）mm
例：将下图绘制在一张需要装订 的A4纸上。
例：将下图绘制在一张需要装订的A4纸上。
分析：
1、题中要求用A4纸，那么我们想一想A4纸的 4、准备工作完成以后，要把工件图绘制在图纸上， 2、本题要求A4纸需要装订，那么我们在绘制图 3、画出标题栏，根据我们上面讲的尺寸 相关要求，A4纸尺寸210×297 在绘制前要想好大体的格局（放在什么位置比较合适） 内容进行绘制 框的时候就要查一下表格，知道，a=25,c=5
制图的基本知识
第一章制图的基本知识1．1 制图国家标准的基本规定1．2 绘图工具及使用方法1．3 几何作图1．4 平面图形的尺寸及画法1．5 绘图的方法和步骤1．1 制图国家标准的基本规定作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。
为此，对于图纸、作图比例、字体、图线以及尺寸标注等，国家标准均有严格规定，每位制图者都必须严格遵守。
1.1.1 图纸幅面及格式（GB/T 14689–1993）1.1.2 比例（GB/T 14690–1993）1.1.3 字体（GB/T 14691–1993）1.1.4 图线（GB/T 17450 –1998 ）1.1.5 尺寸注法（GB/T 4458.4–1984）1.1.1 图纸幅面和格式图纸幅面图框格式标题栏附加符号图纸幅面图纸的幅面指的是图纸的宽度与长度组成的图面。
表1-1 基本幅面尺寸a：留装订边的图样其装订边的宽度。
c：留装订边的图样，图框距离图纸的边界e：不留装订边的图样，图框距离图纸的边界图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。
需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留a=25mm宽。
图框距离图纸边界的尺寸c（或e）要依据图幅大小以及有无装订边而不同。
标题栏每张图样都必须有标题栏。
标题栏的位置一般位于图框右下角。
标题栏的外框是粗实线，其右边和底边与图框线重合，其余用细实线绘制。
标准标题栏如下所示：简易标题栏附加符号对中符号：为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号，对中符号用粗实线绘制，长度从纸边界开始至伸入图框内约5mm,位置误差不大于0.5mm。
当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。
方向符号：对于利用预先印制的图纸，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号，细实线等边三角形表示。
1.1.2 比例比例的概念比例的选取比例的概念绘制图样时、应尽量按机件的实际大小画出（即采用1:1的比例），以便直接从图样上看出机件的真实大小。
第一章.制图的基本知识
发展方向
“画法几何”作为一门学科形成已有200多年的历史，它论述的在二维 平面上图示三维空间形体和图解空间几何问题的理论和方法，为“工程制 图”奠定了理论基础。此后，工程图样在各技术领域中广泛使用，在推动 现代工程技术和人类文明发展中起了重要作用。 近年来，随着计算机技术的飞速发展，计算机图形技术也获得了空前 的发展和日趋完善，并正在各行各业中得到日益广泛的应用。它必将引起 工程制图技术的一次根本性变革，应用计算机绘图技术绘制工程设计图样 已成为工程技术人员的必然选择。 另外，伴随着科学技术的飞速发展，各种新兴的学科如雨后春笋般地 涌现出来，形成了所谓的“知识大爆炸”。知识更新的周期缩短，要学习 的东西实在太多。 面对这样的形势，“工程制图”作为一门古老的传统课程，需要进行 改革和继续发展是必然的了。这些改变归纳起来主要有以下几点： ☆课程的理论基础一般不会有什么变化，但应该引入充实新的图形理论， 例如计算机图形学。 ☆表达方法将继续会进一步的简化。 ☆ 绘图技术将会有根本性的变革，应用计算机绘图技术是必然的选择。 因此，对手工绘图的训练将减弱。 ☆创新能力的培养、联系实际能力的培养、快速表达空间构思能力的培养， 应该在课程中得到加强。
c
图纸幅面
必要时 , 也允许由基本幅面的短边成整数倍增加 后得出新的幅面 。 图中粗实线所示为基本幅面（优先选择）； 图中粗实线所示为基本幅面（优先选择）； 细实线所示为第一种加长幅面 ( 第二选择 ); 虚线所示为第二种加长幅面 ( 第三选择 ) 。
2. 图框格式
在图纸上必须用粗实线画出图框， 在图纸上必须用粗实线画出图框，其格式分为留装订 边和不留装订边两种。 边和不留装订边两种。 留装订边格式： 留装订边格式： 不留装订边格式： 不留装订边格式：
第1章 制图的基本知识
第1章制图的基本知识本章提要本章主要介绍机械制图中所遵守的部分国家标准、常用绘图工具和仪器的使用、尺寸标注的基本规定、平面图形的画法。
1.1 制图国家标准的一般规定图样是工程界语言，为了正确地绘制和阅读机械图样，必须熟悉和掌握机械制图国家标准的一般规定。
国家标准的代号是“GB”，是汉语拼音“GUOJIA BIAOZHUN”的首写字母，简称“国标”，如“GB4457.1—1984”中“GB”代表“国标”，“4457.1”为该标准的批准顺序号，“1984”为1984年颁布实施的。
在机械制图中也应用了一些技术制图的国家标准，如“GB/T17452—1998”，其中的“T”是“推荐性”的意思，为汉语拼音“TUIJIANXIN”的首写字母，“GB/T”代表“推荐性国标”，“17452”为编号，发布的年号为1998年。
1.1.1图纸幅面和格式(GB/T14689—1993)1、图纸幅面和尺寸图纸幅面分为基本幅面和加长幅面,绘制图样时应优先选用表1-1中的基本幅面尺寸。
将A3图纸的短边297增大3倍，其幅面尺寸为420×891；A4×4是将A4图纸的短边210增大4倍，其幅面尺寸为297×841，常用图纸的加长幅面可参阅GB/T14689—1993选取。
2、图框格式无论图样是否装订，在图纸上必须画出图框线，图框线用粗实线绘制，其格式有不留装订边和留有装订边两种，如图1-1(a)为留有装订边的图框格式，1-1(b)为不留装订边的图框格式，其周边尺寸e,a,c按表1-1中的规定选取。
加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定，如A3×3应按A2确定。
3、标题栏在图纸各边长的中点处分别画出对中符号，并在图纸下边对中符号处画一个方向符号。
对中符号用粗实线绘制，线宽不小于1.5mm，长度从纸边开始至深入图框内约5mm，当对中符号在标题栏范围时，则伸入标题栏部分省略不画。
第一章制图的基本知识与技能
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

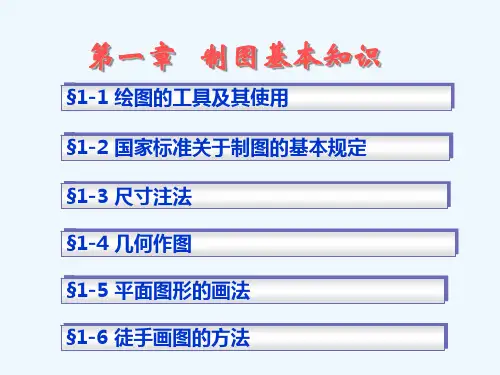

第1章制图的基本知识基本要求：熟悉并遵守国家制图标准的基本规定；正确使用绘图工具和仪器；掌握平面图形的画法和尺寸标注；掌握绘图方法和步骤。
主要内容：1、绘图工具与仪器的使用方法；2、制图的基本规定；3、几何作图4、绘图的方法与步骤。
1.1 制图的基本规定一、内容：本节主要介绍图纸的基本规格。
1、图纸幅面与标题栏；2、图线的线宽、线型及图线绘制；3、字体的大小、规格及书写；4、比例；5、尺寸标注；6、常用图例。
二、要求及重点：要求掌握图纸规格、图线、字体、比例及图例等制图基本规格。
三、教学方式：通过实例，按照规范规定介绍制图规格及使用，使学生有直观认识。
四、作业：进行字体、线型练习。
1.2制图的基本规定主要内容：1、所用规范；2、图纸幅面与标题栏；3、图线；4、比例；5、尺寸标注。
一、建筑制图国家标准：共有六种，包括：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）、《暖通空调制图标准》（GB/T50114-2001）。
按GB/T-50001-2001介绍制图的基本规定。
二、图纸幅面与标题栏1、图纸幅面指图纸尺寸规格的大小 ；图框是指在图纸上绘图范围的界线。
A0、A1、A2、A3、A4幅面及图框尺寸见表1-1、图1-1。
表1-1 幅面及图框尺寸（mm）图1-1 A0~A3横式幅面图1-2 A0~A3立式幅面图1-3 A4立式幅面2、图纸标题栏和会签栏图纸标题栏和会签栏的尺寸、格式图1-4、1-5所示。
图1-4 标题栏图1-5 会签栏三、图线1、线宽与线型建筑工程图采用不同的线型与线宽的图线绘制而成，见表1-3。
所有线型的图线的宽度（b）宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。
所有线型的图线分粗线、中粗线和细线三种，宽度比率为4：2：1。
同一张图纸内，相同比例的各图样，应选用相同的线宽组。
2、图线画法1）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。
2）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
3）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
4）单点长画线或双点长画线的两端，不应是点。
点画线与点画线交接或点画线与其他图线交接时，应是线段交接。
5）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
6）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
四、字体1、图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
2、文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。
如需书写更大的字，其高度应按的比值递增。
3、书写长仿宋体的要领是：横平竖直、起落有锋、填满方格、结构匀称。
五、比例1、图样的比例，应为图形与实物相对应的线性尺寸之比。
2、比例的大小，是指其比值的大小，如1：50大于1：100。
比例的符号为“：”，比例应以阿拉伯数字表示，如1：1、1：2、1：100等。
3、比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号（图1-6）。
平面图 1：100 6 1：30图1-6 比例的注写4、一般情况下，一个图样应选用一种比例。
根据专业制图需要，同一图样可选用两种比例。
六、尺寸标注1、尺寸的组成图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字（图1-7）。
图1-7 尺寸的组成 图1-8 尺寸界线 图1-9 箭头尺寸起止符号2、基本规定1）尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于２mm，另一端宜超出尺寸线２～３mm。
图样轮廓线可用作尺寸界线,如图1-8所示。
2）尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为２～３mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示（图1-9）。
3）尺寸数字的方向，应按图1-10a的规定注写。
若尺寸数字在30°斜线区内，宜按图1-10b的形式注写。
当尺寸线为竖直时，尺寸数字注写在尺寸线的左侧，字头朝左；其他任何方向，尺寸数字也应保持向上，且注写在尺寸线的上方。
4）图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。
尺寸数字一般应依据其方向注写在靠进尺寸线的上方中部。
如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界限的外侧，中间相邻的尺寸数字可错开注写（图1-11）。
(a) (b)图1-10 尺寸数字的注写方向图1-11 尺寸数字的注写位置3、尺寸的排列与布置尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交（图1-12）。
图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。
平行排列的尺寸线的间距，宜为7～10mm,并应保持一致。
4、半径、直径、球的尺寸标注1）半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。
半径数字前应加注半径符号“R”（图1-14）。
2）较小圆弧的半径，可按图1-15形式标注。
图1-14 半径标注方法 图1-15 小圆弧半径的标注方法3）较大圆弧的半径，可按图1-16形式标注。
图1-16 大圆弧半径的标注方法4）标注圆的直径尺寸时，直径数字前应加直径符号“φ”。
在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧（图1-17）。
图1-17 圆直径的标注方法 图1-18 小圆直径的标注方法5）较小圆的直径尺寸，可标注的圆外（图1-18）。
6）标注球的半径尺寸时，应在尺寸前加注符号“SR”。
标注球的直径尺寸时，应在尺寸数字前加注符号“SФ”。
注写方法与圆弧半径和圆弧直径的尺寸标注方法相同。
5、角度、弧度、弧长的标注1）角度的尺寸线应以圆弧表示。
该圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。
起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字应按水平方向注写（图1-19）。
图1-19 角度标注方法 图1-20 弧长标注方法 图1-21 弦长标注方法2）标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号用箭头表示，弧长数字上方应加注圆弧符号“⌒”（图1-20）。
3）标注圆弧的弦长时，尺寸线应以平行与该弦的直线表示，尺寸界线应垂直与该弦，起止符号用中粗斜短线表示（图1-21）。
6、其它的尺寸标注1）在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号“t”（图1-22）。
图1-22薄板厚度标注方法 图1-23标注正方形尺寸2）标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”（图1-23）。
3）标注坡度时，应加注坡度符号“”，该符号为单面箭头，箭头应指向下坡方向。
坡度也可用直角三角形形式标注（图1-24）。
图1-24 坡度标注方法七、常用建筑材料图例当建筑物或建筑配件被剖切时，通常在图样中的断面轮廓线内，应画出建筑材料图例，常用建筑材料应按表1-8所示图例画法绘制。
应注意下列事项：1、图例线应间隔均匀，疏密适度，作到图例正确，表示清楚；2、不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明；3、两个相同的图例相接时，图例线宜错开或使倾斜方向相反（图1-25）。
4、两个相邻的涂黑图例（如混凝土构件、金属件）间，应留有空隙。
其宽度不得小于0.7mm（图1-26）。
图1-25 相同的图例相接时画法 图1-26 相邻涂黑图例的画法 当一张图纸内的图样只用一种图例时或图形较小无法画出建筑材料图例时，可不加图例，但应加文字说明。
一、内容：1、三角板、丁字尺、图板的使用；2、铅笔、比例尺、圆规、分规的使用；3、绘图笔、建筑模板的使用。
二、要求及重点：要求掌握三角板、丁字尺、图板、铅笔、比例尺、圆规、分规、绘图笔、建筑模板等的使用方法和注意事项。
三、教学方式：通过实物，使学生认识这些仪器、工具；通过具体绘制，使学生掌握使用方法。
四、作业：结合上节内容，布置绘制线型、书写仿宋体的作业。
1． 图板、丁字尺、三角板1、图板用于固定图纸，作为绘图的垫板，要求板面光滑平整，图板的短边平直。
2、丁字尺由尺头、尺身构成，用于画水平线。
3、三角板是制图的主要工具之一，由一块45°角的直角等边三角板和一块30°、60°角的直角三角板组成一副，可配合丁字尺画铅垂线和与水平线成15°、30°、45°、60°、75°的斜线及其平行线。
二．铅笔1、绘图铅笔按铅芯的软、硬程度分为B型和H型两类。
“B”表示软，“H”表示硬，HB介于两者之间，画图时，可根据使用要求选用不同的铅笔型号。
建议B或2B用于画粗线；H或2H用于画细线或底稿线；HB 用于画中线或书写字体。
2、铅芯磨削的长度及形状，写字或打底稿用锥状铅芯，铅笔应削成长25～30mm的圆锥形，铅芯露出6～8mm；加深图线时，铅笔宜削成楔状，铅芯宽1～1.5mm，厚0.6～0.8mm。
三．比例尺比例尺是用来按一定比例量取长度的专用尺。
可用来放大或缩小实际尺寸。
四．圆规和分规1、圆规是画圆和圆弧的主要工具。
2、分规的形状与圆规相似，但两腿都装有钢针，用它量取线段长度，也可用它等分直线或圆弧。
五．绘图墨水笔绘图墨水笔，也称自来水直线笔，是目前广泛使用的一种描图工具。
它的笔头是一针管，针管直径有粗细不同的规格，可画出不同线宽的墨线。
六．曲线板、建筑模板曲线板是用来画非圆曲线的工具。
建筑模板使用来画各种建筑标准图例和常用符号，各专业有各自的模板。
七、其它用品绘图还需其它用品，如图纸、橡皮、刀片、胶带纸、擦图片等。
一、内容：1、绘制几何图形，介绍常用的几何作图方法；2、平面图形的分析与画法。
二、要求及重点：要求掌握常用的几何作图方法；掌握平面图形的分析方法与画法；能对已知平面图形进行分析与绘制。
三、教学方式：通过具体绘制，使学生掌握常用的几何作图方法。
通过例题，对具体实物进行图形分析与绘制，使学生掌握平面图形的分析方法、步骤与绘制。
四、作业：1、动手绘制，掌握常用的几何作图方法，如等分线段、等分距离、作正多边形、椭圆、圆弧的连接等；2、给出具体图形，让学生具体分析，再绘制完成。
一、几何作图（一）等分线段与等分两平行线间的距离1. 任意等分已知线段除了用试分法等分已知线段外，还可以采用辅助线法。
