环形中波天线的详细制作方法

环形中波天线的详细制作方法

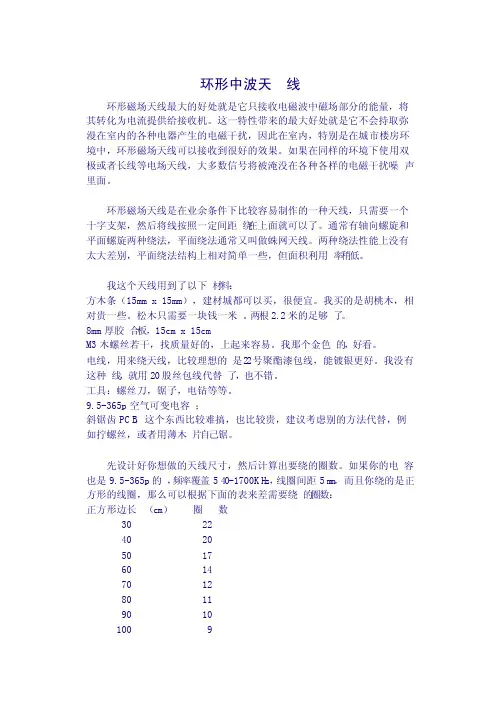

环形中波天‎线环形磁场天‎线最大的好‎处就是它只‎接收电磁波‎中磁场部分‎的能量,将其转化为‎电流提供给‎接收机。

这一特性带‎来的最大好‎处就是它不‎会持取弥漫‎在室内的各‎种电器产生‎的电磁干扰‎,因此在室内‎,特别是在城‎市楼房环境‎中,环形磁场天‎线可以接收‎到很好的效‎果。

如果在同样‎的环境下使‎用双极或者‎长线等电场‎天线,大多数信号‎将被淹没在‎各种各样的‎电磁干扰噪‎声里面。

环形磁场天‎线是在业余‎条件下比较‎容易制作的‎一种天线,只需要一个‎十字支架,然后将线按‎照一定间距‎绕在上面就‎可以了。

通常有轴向‎螺旋和平面‎螺旋两种绕‎法,平面绕法通‎常又叫做蛛‎网天线。

两种绕法性‎能上没有太‎大差别,平面绕法结‎构上相对简‎单一些,但面积利用‎率稍低。

我这个天线‎用到了以下‎材料:方木条(15mm x 15mm),建材城都可‎以买,很便宜。

我买的是胡‎桃木,相对贵一些‎。

松木只需要‎一块钱一米‎。

两根2.2米的足够‎了。

8mm厚胶‎合板,15cm x 15cmM3木螺丝‎若干,找质量好的‎,上起来容易‎。

我那个金色‎的,好看。

电线,用来绕天线‎,比较理想的‎是22号聚‎酯漆包线,能镀银更好‎。

我没有这种‎线,就用20股‎丝包线代替‎了,也不错。

工具:螺丝刀,锯子,电钻等等。

9.5-365p空‎气可变电容‎;斜锯齿PC‎B,这个东西比‎较难搞,也比较贵,建议考虑别‎的方法代替‎,例如拧螺丝‎,或者用薄木‎片自己锯。

先设计好你‎想做的天线‎尺寸,然后计算出‎要绕的圈数‎。

如果你的电‎容也是9.5-365p的‎,频率覆盖5‎40-1700K‎H z,线圈间距5‎m m,而且你绕的‎是正方形的‎线圈,那么可以根‎据下面的表‎来差需要绕‎的圈数:正方形边长‎(cm)圈数30 2240 2050 1760 1470 1280 1190 10100 9我的天线不‎是正方形的‎,是一个楔形‎。

面积大致相‎当于90c‎m边长的正‎方形,绕了8圈,低端有些频‎率覆盖不了‎,需要再加两‎圈。

专业收音机天线制作

专业收音机天线制作

便携式收音机远距离接收天线2007-10-16 07:18按语:本文介绍的中波,长波,短波和调频波段天线无需对收音机作任何改动,即可使远距离接收效果得到极大改善。

使用便携机的人都有这样的体会,若只靠收音机原有的拉杆天线和机内的磁棒天线,则许多远方电台都收不到;即使收到了,微弱的广播信号也被湮没在乱七八糟的干扰声中,根本无法正常收听。

若加外接天线,可以多收一些电台,但干扰和噪声也同时增大,收听效果仍然很差。

有人以为增大音频放大倍数可以改善收听效果。

其实不然,此时不仅有用信号和干扰信号都被同等放大,还要加上放大器本身的噪声,效果反而更糟。

提高收音机远距离接收能力的有效办法是在抑制各种干扰和噪声的基础上,提高天线输入的有用信号电平。

换句话说,就是要设法提高信噪比和干扰抑制能力。

在收音机各级电路中,天线输入信号的信噪比是最高的。

因此,用定向天线来提高天线输入电平,抑制非接收方向的干扰是最简单而有效的方法。

国外有许多远距离收听爱好者(DX enthusiast)对此做了大量实验,下面介绍最近发表的几种用于便携式收音机的天线,它们都无需对收音机作任何改动1.高频调频波段天线2.中波(MW)天线3.长波,中长波天线4.短波天线高频调频波段天线此法使用一种带式调频波段天线,悬挂于室内,如图所示。

其制作方法是,取一线长1。

53m的电视机用300欧姆带状馈线,将其两端的芯线分别焊在一起,再在馈线长度的二分之一处将其中的一根馈线剪断,即构成接收天线的输入口,从而构成了VHFFM波可接收天线。

接收天线的馈线也是用300欧姆带状馈线。

馈线的一端接天线输入口,另一端接天线耦合环。

天线耦合环则是用PVC塑料电线在收音机的拉杆天线上缠绕四圈而成。

使用时,将收音机调协到欲收听的调频台,移动天线耦合环在拉杆天线上的位置,知道收音机信号最强为止。

中波(MW)天线收音机的中波段天线由自治的可调谐空气芯环形天线和收音机的铁氧体芯环形天线共同组成。

最简单的天线制作全过程

最简单的天线制作全过程

最简单的天线制作全过程——剥皮天线
第一步:取一段同轴电缆
第二步:量出四分之一波长的一段(如做2m波段的就是0.5米,这是粗略计算)
第三步:在上一步量出的四分之一波长的地方,将电缆外皮环切一下,注意不要伤到网线。

第四步:将外皮拉出
第五步:将同轴电缆的网线向下松开
第六步:网线反套在同轴电缆的外面
所以叫剥皮~~呵呵
第七步:将原来剥出来的皮套回去, 整个套回
第八步:用胶带之类的包一下
第九步:在同轴电缆的另一头装上插头,以便于装到电台上。

这里用的是q9头,你需要根据你的电台类型选用插头。

第十步:完成!。

调幅收音机中波磁棒天线线圈绕制数据

调幅收音机中波磁棒天线线圈绕制数据

调幅收音机中波磁棒天线线圈绕制数据中波调幅收音机使用已经不多,主要是电磁环境干扰增多导致接收效果变差,以及人们对收听音质要求的提升,都使得调幅收音机成为过去式。

如今,除了部分偏远地区还有人在收听调幅广播,更多的还是电子爱好者通过制作、调试、互动通信等方式学习调幅通信技术。

下面是调幅收音机中波磁棒天线线圈绕制数据,希望对调幅广播感兴趣的电子爱好者有用。

绕制说明中波磁性天线采用锰锌铁氧体磁棒;线圈采用多股纱包线,磁棒短可选择7股、10股等,磁棒长则选择21股、28股等;线圈在磁棒上采用密集排绕方法,初级可分成几段绕制以减少分布电容。

配用270皮法调谐电容时的数据:〖扁型磁棒〗长50mm:0.07×7纱包线,初级82匝,次级7匝;〖圆形磁棒〗10×80mm:0.07×7纱包线,初级70匝,次级8匝;10×100mm:0.07×7纱包线,初级70匝,次级8.5匝;10×120mm:0.07×7纱包线,初级40+40匝,次级10匝;10×160mm:初级0.07×28纱包线62匝,次级0.15镀银线7匝;10×180mm:初级0.07×7纱包线40+40匝,次级0.15镀银线7匝;10×200mm:初级0.07×28纱包线50+24匝,次级0.07×7纱包线7匝。

配用290皮法调谐电容时的数据:〖圆形磁棒〗10×120mm:0.07×7纱包线,初级58匝,次级5匝;10×160mm:初级0.07×21纱包线55匝,次级0.15镀银线5匝;10×180mm:初级0.07×21纱包线29+29匝,次级0.07×7纱包线5匝;10×200mm:初级0.07×21纱包线35+38匝,次级0.05×10纱包线8匝。

天线的制作方法

天线的制作方法

天线的制作方法摘要天线是无线通信中关键的组成部分,它能够接收和发送无线信号。

本文将介绍天线的基本原理以及如何制作天线。

1. 天线的基本原理天线是一种将电磁波转换为电流(接收)或将电流转换为电磁波(发送)的装置。

它由导体组成,通常以一定的形状和长度排列。

天线的性能取决于其结构和形状。

在无线通信中,天线的作用是将电磁波接收或发射到空中,以进行无线信号的传输。

天线的性能受多种因素影响,包括频率、极化、增益和方向性等。

2. 天线制作方法2.1 材料准备制作天线时,需要准备以下材料:•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤:步骤1:选择天线类型根据所需的应用选择天线类型。

常见的天线类型包括:•线性极化天线•方向性天线•短波天线•磁性天线步骤2:设计天线根据所选天线类型和要求,设计天线的尺寸和形状。

可以使用天线设计软件进行辅助设计。

步骤3:准备导电材料根据设计要求,选择合适的导电材料,如铜线,然后根据设计尺寸将其剪裁成相应的长度。

步骤4:制作天线元件根据设计要求,在导电材料上进行弯曲和连接,制作天线的元件。

使用螺丝和螺母来固定导线的位置。

步骤5:安装天线支架将制作好的天线元件安装在天线支架上。

确保天线元件与支架之间的连接稳固。

步骤6:连接电缆将电缆连接到天线元件上。

确保电缆与天线的连接良好。

步骤7:测试和调整完成天线的制作后,可以使用测试设备来测试其性能。

根据测试结果进行调整,直到达到预期的性能。

3. 结论通过本文,我们了解了天线的基本原理以及制作天线的方法。

制作天线需要选择合适的材料和工具,并遵循设计要求。

制作过程中,我们需要仔细连接和调整天线元件,以确保其良好的工作性能。

制作天线是一项具有挑战性的任务,但只要遵循正确的步骤,就可以制作出高性能的天线。

对于无线通信爱好者来说,掌握天线制作技术是很有价值的。

希望本文对您理解天线的制作方法有所帮助,能够在未来的项目中应用这些知识。

【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列

【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列

【火腿DIY】如何构建用于短波接收的无源谐振变压器耦合环形天线手把手教系列首先,值得肯定的是,小环天线的性能是非常强悍的,其性能接近全尺寸偶极或者垂直天线。

这为很多空间受限的爱好者提供了在家操作业余电台的可能。

短波由于巨大的天线经常让很多爱好者望而却步,确实,40米波段的全尺寸偶极天线的长度为20米。

国内的爱好者不同于国外,多数生活在城市中,架设如此庞大的天线成了难题。

小环天线无疑是一种折中的选择,但是要注意的是,钢筋混凝土的建筑物对无线电信号屏蔽很厉害,小环天线在室内使用效果会大打折扣。

还有就是,室内的金属物,钢筋混凝土的墙壁对信号的反射会使信号变得非常复杂,小环是个好天线,但是在室内其性能却难以施展。

放在阳台上是没有办法的办法,解决了天线有无的问题,加之方便携带,可以去野外架台使用。

小环天线的辐射电阻很低,为了提高效率,要使用较粗的振子,串联谐振电容的损耗也必须考虑。

使用中要注意安全,100w的发射功率会产生几十安的电流,在调谐电容器上产生的电压高达10000V。

还有就是小环的Q值非常高,这决定了它的工作带宽非常窄,频率变化超过5 khz左右就必须重新进行调谐,这也带来了非常好的信号选择性。

Bob Colegrove分享了他关于制作无源、谐振、变压器耦合环路(PRTCL)天线的出色文章:《DIY:如何构建用于HF接收的无源谐振变压器耦合环形天线》用于短波的无源、谐振、变压器耦合环形天线文:鲍勃·科尔格罗夫(Bob Colegrove)多年来,我一直抵制在制作室外天线上的无谓努力。

相反,我把精力专注于将信号聚集在室内进行接收。

多年前,我可以自由进入藏书丰富的工程类图书馆,并利用自己的优势收集有关环形天线的理论和研发的信息,这对英语专业的我来说是一项艰巨的任务。

最终,通过遵循一些基本规则(其中一些规则可以追溯到100年前),我发现室内无源天线仅与几平方英尺的电磁能量相交就可以达到相当令人满意的性能。

简易中波环形天线的制作

简易中波环形天线的制作

简易中波环形天线的制作(956字)
发信人:UPMS1987
时间:2009-12-13 15:01:39
阅读次数:22196
详细信息:
简易中波环形天线的制作
环形天线十分传统,但有助于排除电场干扰(图1)
在各种电场干扰日益严重的城市环境,环形天线多少可以改进中波的收听水平。

这是选用的铝塑管(图2)考虑到制作一个操作简易的电容电感连体环形天线,购买2米的铝塑管,其环直径大约64厘米(图3)
土法上马,采用大盆进行圆形校正(图4)
购买一个穿线盒,穿线夹,安装好BNC/Q9座子(图5)
用穿线钢丝牵引普通花线8圈为初级线圈(电感约130uH),分别连接可变电容(550pF)的动片和定片。

另外,牵引1圈细线为次级线圈,分别连接到BNC/Q9座子的心端和地端(图6)
调谐部分的正面(图7)
调谐部分的反面(图8)
成品(图9)中波的覆盖频率大致为600-1500kHz。

如果采用7圈初级线圈和730pF以上的可变电容,则可覆盖中波频率。

连接车机(图10),没有天线外接的收音机,感应耦合也十分奏效。

欢迎观看,欢迎讨论。

UPMS1987
昆明,云南,中国
2009年12月13日。

【火腿DIY】手把手教你如何制作一根降噪无源小环(NCPL)天线

【火腿DIY】手把手教你如何制作一根降噪无源小环(NCPL)天线

【火腿DIY】手把手教你如何制作一根降噪无源小环(NCPL)天线如何制作一根降噪无源小环(NCPL)天线文:Thomas我收到SWLing Post读者的大量咨询,要求我逐步提供构建无源环形天线的分步指南,我在之前的许多文章中都提到过。

该天线是市售Airspy Youloop的自制版本。

它效果不错。

而且……这很有趣。

这里有许多环路设计,为了与众不同,我将在以后继续使用上面的标题中提到的这种环路:降噪无源环路(NCPL)天线。

在开始构建之前,请先了解一下天线原理…我既不是工程师,也不是天线专家,所以我实际上求助于Airspy总裁兼工程师Youssef Touil,以了解这种无源环路天线的工作原理。

Youssef曾尝试过几种环路设计,并最终启发了我构建此环路,以与他的HF + Discovery SDR和SDRplay RSPdx配对。

Youssef指出:“该环路的主要特征是,其消除电噪声的能力比简单的环路设计要好得多。

”请参见下面的天线图。

“这种环形天线的第二个特点是它是一个高阻抗环路,可能看起来违反直觉。

这意味着它可以直接与许多具有低噪声系数的接收器一起工作,以减轻阻抗失配损耗。

注意4MHz附近的谐振波瓣。

谐振频率由环路直径,电缆的寄生电容以及变压器的负载控制。

它恰好位于我们最需要的位置。

变压器基本上是1:1 巴伦,它以最小的损耗覆盖了整个HF频段。

我们的巴伦通常具有0.28 dB的损耗。

通过将此外部屏蔽的中心连接到传输线的接地,可以有效地消除所有的电子噪声。

需要巴伦来平衡电噪声,而不是调整阻抗。

如果要提高VLF,LW和MW的性能,可以尝试使用不同的阻抗比,但这会使得更高的频段失效。

(对我而言)小环天线如此吸引人的原因是,它可以用很少且通用的零件制成,我们中的许多人已经将所有物品放在垃圾箱中。

顾名思义,它是一种无源设计,因此不需要电源,这在您便携式操作时非常方便。

与Airspy HF + Discovery或SDRplay RSPdx等高动态范围SDR搭配使用时,您会为这款天线的宽带宽和降噪特性而感到满意。

环形天线

环形天线

环形天线环形天线是由环形金属丝,环形管,或由其两端连接到一个平衡传输线电导体组成的无线电天线。

根据这个物理的描述可以定义两个截然不同的天线设计:尺寸远比波长小的小环和圆周约等于波长的谐振回路天线。

电小环的效率很低,主要在低频范围内用作接收天线。

除汽车收音机,几乎所有的调幅广播接收机都有这样一个建立在其内部或直接相连的天线。

这些天线也可用于无线电定向。

学术上的小环,或称为一个磁环,其圆周应低于波长的十分之一,这样可以确保一个恒定的电流分在圆环上。

,随着频率和天线尺寸的增加,电流中将会产生驻波,天线将会有折叠偶极子天线或自谐振环形天线的一些特点。

自谐振环形天线尺寸较大。

他们通常被用在更高的频率,特别是VHF和UHF。

他们可以看作是具有折叠偶极子的形式和特点。

自谐振回路天线辐射效率很高,类似偶极天线。

相似和不相似的设备虽然环形大多都是圆圈的形式,但是将它扭曲成其他不同的闭合的形状并不会定性地改变它的特征。

例如,方形字体天线普遍在业余无线电中,它包括一个方形的共振圈(通常还有另外的寄生元件),使它可以在绝缘体之间通过导线连接起来。

自谐振环形天线最重要的特点——谐振频率,取决于圈的圆周。

然而,电小环天线的主要特性取决于圆环围成的面积。

对于一个给定面积的圆环,导体的长度将由于圆环的原因减到最小,所以做小环的那形状最宜。

虽然它们在表面上有相似的外貌,然而所谓的光晕天线严格的来说不是环天线,因为它在导体馈电的对面有一个断点。

它的特性是不同于的这里描述的任一类的环形天线。

谐振环形天线大多自谐振环形天线能被看见作为被改成圆环形的折合偶极天线(或正方形等等)。

这个环天线的圆周大约等于一个整波长(然而当圆周为波长奇数倍时它也将共振)。

与偶极或折合偶极天线比较,它往天空或地面传送较少的电波,从而保证它在水平的方向上有更高的增益(大约更高10%)。

与电小环天线的相反,这个设计在法线方向将会对圆环平面方向产生辐射(二个相反方向)。

自制电视天线详细教程

自制电视天线详细教程

自制电视天线详细教程在家里或办公室中享受高清电视节目是每个人的追求,而良好的电视信号接收是获得高清画质的关键。

虽然市面上有各种各样的电视天线可供选择,但是有时价格较高或信号接收效果不理想。

那么,为什么不考虑自制电视天线呢?本文将详细介绍如何制作一个简单而有效的自制电视天线。

材料准备:1. 75欧姆同轴电缆(6-10英尺)2. 电视电缆头插头3. 电缆钢线4. 木板或塑料板(2x4英寸)5. 万能胶水6. 电缆剪刀或钳子7. 电视机步骤1:测量和切割电缆首先,测量并切割75欧姆同轴电缆。

根据您的需要,电缆的长度可以在6至10英尺之间。

在此过程中,确保不要剪断电缆内部的铜绞线,因为它是天线的核心。

步骤2:剥去电缆外层绝缘使用电缆剪刀或钳子剪掉电缆的一段外层绝缘,长度约为3英寸。

小心不要损坏电缆内部的电线。

步骤3:剥开内绝缘在电缆外层绝缘部分的末端,剥开大约1/2英寸的内绝缘层。

这将直接暴露出铜绞线作为我们的天线。

步骤4:制作反射器在一块木板上,固定一根电缆钢线以制作天线的反射器。

这根钢线长度应大于电缆长度的两倍,以确保天线的稳定性。

步骤5:固定电缆到反射器使用万能胶水将电缆连接到钢线反射器的中央位置。

确保铜绞线与钢线接触良好,并粘贴牢固。

步骤6:连接电缆头插头在电缆另一端的末端,安装一个75欧姆的电缆头插头。

确保插头连接坚固,以避免信号的干扰。

步骤7:调整天线位置将自制电视天线与电视机连接。

根据您所在的地理位置和接收到的信号质量,调整天线的方向和位置。

最好的信号质量通常是天线指向广播塔的方向。

步骤8:连接电视机将自制电视天线的电缆头插头与电视机的天线接口连接。

确保连接紧固,并确保没有松动。

步骤9:扫描电视节目使用电视遥控器进入电视设置菜单,选择自动扫描电视节目。

电视将自动搜索并存储当前区域的可用电视频道。

步骤10:调整天线位置(如果需要)根据扫描结果进行评估,如果您没有获得所需的信号质量或频道数量,可以尝试微调天线的位置和方向。

天线制作方法

天线制作方法

天线制作方法
首先,我们需要准备的材料有,一根直径为1mm左右的铜线、一个塑料管或者木棍(长度约为天线的波长的四分之一)、一根同样长度的绝缘线、一个无线电接收器或者发射器。

接下来,我们开始制作天线。

首先,我们需要将铜线剪成合适的长度,这个长度可以根据天线的工作频率来确定。

一般来说,天线的长度等于波长的四分之一。

然后,我们将铜线固定在塑料管或者木棍上,使其竖直伸出,并且保持一定的直线性。

接着,我们将绝缘线连接到铜线的另一端,并且将另一端连接到无线电接收器或者发射器上。

在制作天线的过程中,需要注意一些问题。

首先,要保证铜线的长度和直线性,这样才能保证天线的工作效果。

其次,要注意绝缘线的连接,确保连接牢固。

最后,要选择合适的无线电接收器或者发射器,以保证天线的正常工作。

制作好天线后,我们可以进行一些简单的测试。

可以通过无线电接收器或者发射器来测试天线的接收和发送效果,也可以通过连接电视机来测试接收电视信号的效果。

如果测试结果正常,那么说
明天线制作成功了。

总的来说,制作天线并不是一件很困难的事情,只要按照上面的方法进行操作,就可以很容易地制作出一根简单的天线来进行无线通信或者接收电视信号。

希望这篇文档对大家能够有所帮助,谢谢阅读!。

如何用AMFM收音机制作耳机环形天线

如何用AMFM收音机制作耳机环形天线

适合用于接收频率范围在522至1,700kHz之间的AM收音机信号的天线通常为铁氧体磁棒形天线。

这些高度灵敏的铁氧体天线体积较大,通常需要在最后组装时加以调整。

安装铁氧体磁棒时必须格外小心,以防其在日常使用时脱落或破碎。

而且,这些部件极占空间。

此外,内置铁氧体天线更容易拾取其所在设备发出的干扰信号。

耳机线中的地线通常可用作接收FM收音机信号的天线。

那么为何不能也用此线接收AM信号呢?想想看,耳机线长约75厘米,其作用相当于一根接收FM信号的λ/4天线。

而如果要用一根λ/4天线接收AM信号,那就意味着这根线要长达75米……,那样真的不方便。

如果接上一个高阻抗射频功率放大器(有源天线),那么线的长度就可以大幅缩短。

但问题在于,如果那样做,这种天线就会接收电磁波中的其他电信号成分。

对于FM收音机接收而言,这种解决方案可以令人满意。

但是,由于AM收音机信号的解调方式不同,因此AM收音机更易受到干扰。

尤其是在室内使用天线时,很容易拾取无关信号。

除使用铁氧体棒形或鞭形/线形天线接收AM收音机信号外,还有一种可能就是使用环形天线。

环形天线同样也能接收电磁场的磁场成分。

适合接收AM收音机信号的铁氧体磁棒的导磁率是125,而空气的导磁率是1。

因此,环形天线围绕的面积至少应该是铁氧体磁棒所占区域的125倍,才能维持相同的性能。

使用环形天线接收AM收音机信号本身并无新奇之处,但是,将AM/FM天线与耳机融为一体则是独一无二的创意。

环形天线将AM铁氧体磁棒从应用产品中移出并置于外部,其优势在于这样做能缩减最终应用产品的体积。

某些收音机制造商能够将一个可选的拆卸式铁氧体磁棒连接在外壳上,用于接收中波/长波。

而凭借这种AM 耳机天线,铁氧体磁棒可以完全从去除,且对性能没有大的影响。

图1所示耳机环形天线集接收AM信号的磁性天线与接收FM信号的电性天线于一体。

该天线最初开发用于TEA5777 AM/FM接收器,但经过些许改进,可用于其他类型的接收器。

全文图解十五种简易抗干扰外接收音机天线的制作

全文图解十五种简易抗干扰外接收音机天线的制作

全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一:中短波平行天线六、天线种类制作之二:短波框形天线七、天线种类制作之三:中波框形天线八、天线种类制作之四:双振子单波段天线九、天线种类制作之五:波段双极缩短型天线十、天线种类制作之六:直立式多波段天线十一、天线种类制作之七:自制短波天线放大器十二、增益型天线十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。

电波在各种媒介质及媒介质分界面上传播的过程,由于反射、折射、散射及绕射,其传播方向经历各种变化,由于扩散和媒介质的吸收,其场强不断减弱。

为使接收点有足够的场强,必须掌握电波传播的途径、特点和规律,才能达到良好的通信效果。

常见的传播方式有:地波(表面波)传播,直射波(视距)传播,天波传播,散射传播。

超短波适用直射波传播方式进通信。

短波的基本传播途径有两种:A、地波(表面波)传播。

B、天波传播。

天波传播是短波通信的主要传输方式。

1、地波传播沿大地与空气的分界面传播的电波,叫地面波或表面波,简称地波。

地波的传播途径其传播途径主要取决于地面的电特性。

地波在传播过程中,由于部份能量被大地吸收,很快减弱,波长越短,减弱越快,因而传播距离不远。

但地波不受气候影响,可靠性高。

通常,超长波、长波、中波无线电通信,利用地波传播。

2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。

天波是短波的主要传播途径。

短波信号由天线发出后,经电离层反射回地面,又由地面反射回电离层,可以多次反射,因而传播距离很远(可上万公里),而且不受地面障碍物阻挡。

但天波传播的最大弱点是信号很不稳定的,处理不好会影响通信效果。

随着无线电通信新技术的不断涌现,天波传播弱点对短波通信的影响,正在逐步被克服。

天线的制作方法

天线的制作方法

1.使用易拉罐。

首先,在易拉罐底部中心位置钻一个孔,然后将其底部切下。

准备几个天线接头,将接头与铝锅固定在一起。

接着,使用电视天线,剥开外皮并连接到铝锅上。

同样地,将另一端的铝锅连接到电视天线的外皮上。

使用尺子标记位置,并剪掉多余的线。

然后,在标记的位置焊上锡。

最后,用铜丝线剪成五段,分别在中心点焊上锡,并焊接到铝锅上。

2.使用绝缘电线。

剪一段电线,长度取决于所需天线的长度。

将电线缠绕在
杯子上,直到达到所需长度。

使用绝缘胶带或热缩管固定电线的末端。

最后,将电线连接到WiFi网卡的天线接口。

3.制作简易电视天线。

首先,在易拉罐开口的外侧用钉子扎一个孔,穿过一个
螺丝,将两个易拉罐固定在绝缘的板条上。

再取一段馈线,分别固定在绝缘条上的两个螺丝上,另一头接上匹配器。

两罐之间的距离为60至80毫米。

最后,找一个酒瓶子作为底座,在酒瓶盖上打个孔与绝缘条固定住天线。

4.使用盘子制作电视天线。

首先,挑选两个最大的盘子,将一个较小的盘子
从边缘到中间一厘米的位置做一个记号。

用丝杆将两个盘子穿起来,用电钻或钉子开孔。

然后,拧螺丝上铜片,进行测距和调整。

最后,将剥好的盔线穿过两个孔,进行焊接。

焊好后,将另一端的盔线拨开,剪掉外面的屏蔽网,取下绝缘皮,用于对接信号线。
