高中地理晨昏线图例

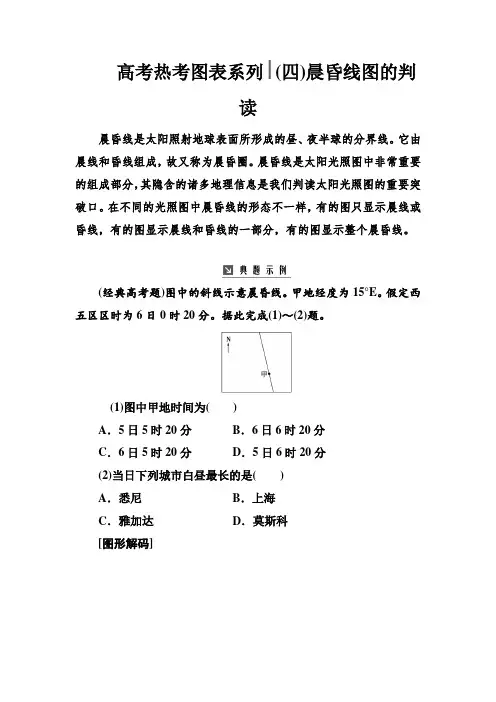

2019高考热考图表系列 (4)晨昏线图的判读 Word版含解析
高考热考图表系列(四)晨昏线图的判读晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏圈。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
在不同的光照图中晨昏线的形态不一样，有的图只显示晨线或昏线，有的图显示晨线和昏线的一部分，有的图显示整个晨昏线。
(经典高考题)图中的斜线示意晨昏线。
甲地经度为15°E。
假定西五区区时为6日0时20分。
据此完成(1)～(2)题。
(1)图中甲地时间为()A．5日5时20分B．6日6时20分C．6日5时20分D．5日6时20分(2)当日下列城市白昼最长的是()A．悉尼B．上海C．雅加达D．莫斯科[图形解码]答案：(1)B (2)D判读技巧1．晨昏线的六个特点(1)平分地球，是过球心的大圆。
(2)晨昏线平面与太阳光线垂直。
晨昏线上太阳高度角为0°。
(3)晨昏线永远平分赤道。
(4)晨昏线与经线圈的夹角(α)的变化范围为0°～23.5°，且与太阳直射点的度数相同，即图2中∠α＝∠β。
(5)晨昏线只有在二至日时才与极圈相切。
(6)晨昏线的移动与地球自转速度相同、方向相反。
2．晨昏线的判断方法(1)自转法：顺地球自转方向⎩⎪⎨⎪⎧夜进入昼→晨线昼进入夜→昏线(2)时间法：赤道上地方时⎩⎪⎨⎪⎧6时→晨线18时→昏线(3)方位法⎩⎪⎨⎪⎧夜半球东侧为晨线，西侧为昏线昼半球东侧为昏线，西侧为晨线如下图中，ACB ︵为晨昏线，据东经增加方向为地球自转方向知地球呈逆时针方向旋转，可判断AC ︵为昏线，BC ︵为晨线。
3．晨昏线图中地球自转方向的判断方法4．晨昏线图中地方时的判断方法5．晨昏线图中日期和节气的判断方法(1)晨昏线与经线圈重合：日期为3月21日或9月23日前后，对应的节气是春分或秋分。
(2)晨昏线与经线圈相交且与极圈相切。
6.晨昏线图中太阳直射点位置的判断方法(1)确定纬度：上图中Q点为太阳直射点，直射点Q的纬度＝90°－AF的纬度(出现极昼的最大范围)＝晨昏线与地轴的夹角α。
晨昏线与日照图ppt 人教课标版
水寨中学地理组:李亿平
基础知识再现
晨 昏 线
概念
昼半球和夜半球的分界线
分为晨线和昏线
A
N
D
特点
C
B
晨昏线（圈）特点
1、平分地球，是过球心的大圆 2、晨昏线平面与太阳光线垂直 3、永远平分赤道 4、与经线圈的关系重合或者有 夹角(夹角α范围如何?)
N
N
α
β
晨昏线（圈）特点
1、平分地球，是过球心的大圆 2、晨昏线平面与太阳光线垂直 3、永远平分赤道 4、与经线圈的关系重合或者有 夹角(夹角α范围如何?)
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
1、天行健，君子以自強不息，地勢坤，君子以厚德载物。 2、如果放弃太早，你永远都不知道自己会错过什么。 3、你特么的看看你现在的样子?还是我爱的那个你么? 4、你的选择是做或不做，但不做就永远不会有机会。 5、你必须成功，因为你不能失败。 6、人生有两出悲剧：一是万念俱灰，另一是踌躇满志。 7、男儿不展风云志，空负天生八尺躯。 8、心灵纯洁的人，生活充满甜蜜和喜悦。 9、遇到困难时不要抱怨，既然改变不了过去，那么就努力改变未来。 10、只要功夫深，铁杵磨成针。 11、用理想去成就人生，不要蹉跎了岁月。 12、永不言败是追究者的最佳品格。 13、目标的实现建立在我要成功的强烈愿望上。 14、保持激情;只有激情，你才有动力，才能感染自己和其他人。 15、别人能做到的事，自己也可以做到。 16、学习必须如蜜蜂一样，采过许多花，这才能酿出蜜来。 17、通过辛勤工作获得财富才是人生的大快事。 18、努力了不一定能够成功，但是放弃了肯定是失败。 19、人活着就要快乐。 20、不要死，也不要的活着。 21、有努力就会成功! 22、告诉自己不要那么念旧，不要那么执着不放手。 23、相信他说的话，但不要当真。 24、人不一定要生得漂亮，但却一定要活得漂亮。 25、世事总是难以意料，一个人的命运往往在一瞬间会发生转变。 26、活在当下，别在怀念过去或者憧憬未来中浪费掉你现在的生活。 27、一份耕耘，份收获，努力越大，收获越多。 28、春来我不先开口，哪个虫儿敢吱声。 29、一切事无法追求完美，唯有追求尽力而为。这样心无压力，出来的结果反而会更好。 30、进则安居以行其志，退则安居以修其所未能，则进亦有为，退亦有为也。 31、有智者立长志，无志者长立志。 32、在生命里寻觅快乐的方法，就是了解你被赋予生命是为了奉献。 33、纯洁的思想，可使最微小的行动高贵起来。 34、心作良田耕不尽，善为至宝用无穷。我们应有纯洁的心灵，去积善为大众。就会获福无边。 35、坚强并不只是在大是大非中不屈服，而也是在挫折前不改变自己。 36、希望是厄运的忠实的姐妹。 37、世间上最美好的爱恋，是为一个人付出时的勇敢，即使因此被伤得体无完肤，也无悔无怨。 38、梦想不抛弃苦心追求的人，只要不停止追求，你们会沐浴在梦想的光辉之中。 39、人生最困难的不是努力，也不是奋斗，而是做出正确的抉择。 40、不管现在有多么艰辛，我们也要做个生活的舞者。 41、要成功，先发疯，头脑简单向前冲。 42、有智慧才能分辨善恶邪正;有谦虚才能建立美满人生。 43、无论什么时候，做什么事情，要思考。 44、不属于我的东西，我不要;不是真心给我的东西，我不稀罕! 45、我们从自然手上收到的最大礼物就是生命。 46、失败的定义：什么都要做，什么都在做，却从未做完过，也未做好过。 47、让我们将事前的忧虑，换为事前的思考和计划吧! 48、永远对生活充满希望，对于困境与磨难，微笑面对。 49、太阳照亮人生的路，月亮照亮心灵的路。 50、生活中的许多事，并不是我们不能做到，而是我们不相信能够做到。 51、不要说你不会做!你是个人你就会做! 52、学习这件事，不是缺乏时间，而是缺乏努力。 53、能够说出的委屈，便不是委屈;能够抢走的爱人，便不是爱人。 54、任何业绩的质变都来自于量变的积累。 55、胜利女神不一定眷顾所有的人，但曾经尝试过，努力过的人，他们的人生总会留下痕迹! 56、勤奋是学习的枝叶，当然很苦，智慧是学习的花朵，当然香郁。 57、人不能创造时机，但是它可以抓住那些已经出现的时机。 58、没有斗狼的胆量，就不要牧羊。 59、有时候，垃圾只是放错位置的人才。 60、不要怕被人利用，人家利用你，说明你还有利用的价值。 61、人的生命，似洪水奔流，不遇着岛屿和暗礁，难以激起美丽的浪花。 62、与积极的人在一起，可以让我们心情高昂。 63、向日葵看不到太阳也会开放，生活看不到希望也要坚持。 64、才华是血汗的结晶。才华是刀刃，辛苦是磨刀石。 65、一个人至少拥有一个梦想，有一个理由去坚强。
高考地理一轮复习课件图表解读系列之晨昏线图的判读
解题策略分享
策略一
明确晨昏线的概念及特点，理解 其运动规律。晨昏线是昼半球与 夜半球的分界线，随着地球自转 不断移动。
策略二
掌握晨昏线与经纬线、太阳光线 的关系，能够准确判断时间、节 气等信息。例如，根据晨昏线与 经线的夹角可以推算出太阳直射 点的纬度。
策略三
熟悉晨昏线与极圈的关系，能够 判断极昼极夜现象及范围。当晨 昏线与极圈相切时，极圈以内会 出现连续的昼或夜现象。
03
典型晨昏线图类型及其判读技巧
极地俯视图判读方法
01
02
03
确定极点
根据地球自转方向，在俯 视图上北逆南顺，确定图 示区域是北极还是南极。
区分晨昏线
晨昏线在极点是相切的， 根据昼夜分布判断是晨线 还是昏线，一般晨线东侧 为昼，昏线东侧为夜。
判断时间
根据晨昏线与极圈的切点 位置，可以判断节气，进 而确定时间。
短情况。
利用晨昏线判断日出日落方向
02
在晨昏线上，各地日出日落的方向都垂直于晨昏线，因此可以
通过晨昏线来判断日出日落的方向。
利用晨昏线判断地球自转方向
03Leabharlann 在晨昏线图上，地球自转的方向与晨昏线的移动方向相反，因
此可以通过晨昏线来判断地球自转的方向。
05
晨昏线图判读易错点及注意事项
常见误区提示
误区一
晨昏线与极圈切点所在经线的地方时，可以表示出该半球昼长或夜长的时间，进而推算出其他地点的 时间。
判断节气问题
利用晨昏线判断太阳直射 点位置
通过晨昏线的倾斜方向和程度，可以判断出 太阳直射点的位置，从而确定当前的节气。
利用晨昏线与经线夹角判 断节气
晨昏线与经线的夹角大小可以反映出太阳直 射点的纬度，进而判断出当前的节气。
晨昏线知识讲解PPT课件
一、晨昏线的形状及特点
1、晨昏线永远平分赤道； 2、晨昏线平面与太阳光垂直； 3、晨昏圈是一个过球心的大
圆，且平分地球； 4、晨昏线只有在春、秋分时才
⒉确定太阳直射点的位置。
因为黄赤交角的存在，太阳直射点在一年中在南北回归线间来回移动。 由于地球的自转，在一天之中，太阳依次直射南北回归线间的某条纬线 上的所有点。但在某个时刻，则只直射其中一点。
A、经线：昼半球的中央经线为直射经线（地方时为12点） B、纬线：纬度＝晨昏线与地轴的夹角
＝90°－相切纬线圈的度数（出现极昼极夜最低纬度）
A、昼长＝昼弧/15°（小时）＝日出时间－日落时间 ＝（日落－12）×2 ＝（12－日出） ×2
B、纬度度数相同的南北半球昼夜长短相反
例如：30°N昼长＝30°S夜长
a、夏半年 b、冬半年
昼长于夜，极圈以内有极昼现象
日出的地方时＜6点，日落的地方时＞18点 昼短于夜，极圈以内有极夜现象 日出的地方时＞6点，日落的地方时＜18点
晨昏线经过极点与某经线圈重合，全球昼夜等长(如左下图)；晨昏线与极圈相切， 如把北极圈切在昼半球，北半球昼最长，夜最短，纬度越高昼越长，北极圈及其 以内出现极夜，南半球相反（如右下图）。晨昏线与地轴夹角在0度至23.5度之间， 北极圈内有部分极昼，即为北半球昼长夜短，纬度越高昼越长。南半球相反。晨 昏线永远平分赤道，所以赤道上终年昼夜等长。
如右图，根据经度变 化可以判断地球顺时 针自转，即为南半球。 晨昏线为弧AMB,AM 为晨线，BM为昏线。 右上图中西为夜，东 为昼，所以ABCD为 晨线。
高考地理考前微专题探究13晨昏线(共35张PPT)
知识梳理：晨昏线的计算
（6）θ的变化情况可以反映各纬度的昼夜长短情况 （以北半球为例），当太阳直射北半球，若θ增大，则 昼变长，若θ减小，则昼变短，这段时间里昼长始终大 于夜长；当太阳直射 南半球，若θ增大，则昼变短，若 θ减小，则昼变长，这段时间里昼长始终小于夜长。
（7）昼半球的中心是正午12点, 夜半球的中心是凌 晨0点.
1、根据晨昏线的定义还可以确定地球的自转方向
知识梳理：晨昏线的应用
2、确定太阳直射点的位置 （１）确定经度：根据光照图中已知经线的地方时找到地方时为12 时的经线或者从光照图中直观看出平分昼半球的经线。（比如上图中红 色箭头指向处经线的度数）
知识梳理：晨昏线的应用
2、确定太阳直射点的位置 （２）确定纬度：根据与晨昏线相切 的纬线的纬度来确定：直射点纬度与和晨 昏线相切的纬线的纬度互余。即若与晨昏 线相切的纬线纬度为α，则太阳直射点的 纬度为90°--α。如右图中太阳直射点所 在的经纬度为：北回归线的度数与NA所在 的经线的度数。
知识梳理：晨昏线的应用
3、确定日期与季节 晨昏线过南北两极，与某一经线圈重合，与所有纬线圈垂直，则这 一天为春分日或秋分日。 晨昏线与南北极圈相切，北极圈以北出现极昼现象，则为夏至日； 北极圈以北出现极夜现象，则为冬至日。
知识梳理：晨昏线的应用
4、确定地方时 因在晨昏线特点里提到过，所以这里简单以图来表示
知识梳理：晨昏线的判读
知识梳理：晨昏线的特点
（1）如果把地球看作一个正球体，同时不考虑大气对太阳 光线的散射作用，那么，地球上昼半球与夜半球的面积应相等， 即晨昏圈是一个过球心的大圆，且平分地球。
（2）晨昏线平面与太阳光垂直。晨昏线上的各点太阳高度 为0，昼半球上的各点太阳高度大于0，夜半球上的各点太阳高 度小于0。
地理一轮复习8类图表解读系列之一晨昏线图的判读练习含解析
晨昏线图的判读常考图示判读步骤图1侧视图中的晨昏线第一步:看地球自转方向。
可以根据图中箭头指示或经度分布信息来确定。
如图2中箭头为顺时针，可判断为南半球。
第二步：判断晨线和昏线。
按照地球自转的方向，由夜进入昼的分界线是晨线;由昼进入夜的分界线是昏线。
如图1中AB为晨线,图2中AC为晨线，BC为昏线。
第三步:找晨昏线与纬线圈的切点。
①晨昏线与极昼的切点：地方时为0时.切点的纬度为恰好出现极昼的纬度,即出现极昼地区的最低纬度，与直射点的纬度互余.②晨昏线与极夜的切点：地方时为12时.切点的纬度为恰好出现极夜的纬度，即出现极夜地区的最低纬度，与直射点不在同一半球,且纬度互余。
如图2中,C点为晨昏线与南极圈的切点。
第四步:分析黑夜和白昼的中点,判断直射点坐标.①确定纬度:与晨昏线相切的纬线度数与太阳直射点的度数互余;晨昏线与地轴夹角的度数图2俯视图中的晨昏线等于太阳直射点的纬度。
如图1北极圈以北地区出现极昼,故直射点纬度为23°26′。
②确定经线：与晨线(昏线）和赤道交点相差90°且大部分或全部都在昼半球一侧的经线是太阳直射的经线,如图2中45°W为12时。
第五步：根据特定时间，推断其他地点的时间.根据晨线与赤道的交点为6时,昏线与赤道的交点为18时,白昼的中点为12时，黑夜的中点为0时,可以进一步确定其他经度的时间。
如图1中30°E经线为6时;图2中A所在经线为6时，B所在经线为18时。
如图为极地投影示意图,图中小虚线圆为极圈,大虚线圆为回归线;弧线ACB为晨昏线,且AC段为昏线;C点为晨昏线与极圈的切点，也是晨昏线与120°E经线的交点。
据此回答（1)、(2）题。
(1)图示的日期可能是（)A。
3月21日B。
6月22日C.9月23日D。
12月22日(2）该日正午太阳直射点的位置是()A。
120°E、23°26′S B。
120°E、23°26′NC。
高二地理期末复习之晨昏线的判读及应用(共36张PPT)
4. D 解析：①②③三点均位于赤道上，三地经度每差1°，纬线长111km。①点与②、 ③两点的最短距离为3330km，经度差为30°，时差为2小时，即②点为4时，③点为8时。 图示地球自转方向为顺时针，④点位于南半球，且此时地球公转到近日点，南半球昼长 夜短。晨线与④点的交点处所在经线与经过②点的经线相同，即④点日出时间为4:00， 而昼长=（12-日出时间）×2，因此④点昼长为16小时。
A
昼弧所跨经度之和为360ﾟ B
任意时刻，同一纬线上昼或夜所跨的经度数，称为昼弧或夜弧长度。如图为 102°E 经线上某日四地昼弧长度示意图。四地中，可能纬度大致相同的是（ ）
√A.②④
260ﾟ
B.③④
C.①③
100ﾟ
D.①②
6. 确定极昼极夜范围
极昼极夜发生的范围：与晨昏线相切的纬线圈到极点之间的范围。 南北半球的极昼、极夜现象出现时间正好相反。
发生极昼极夜最低纬度＝90°－直射点纬度（晨昏线与地轴的夹角）
此时地球上极夜的范围发生在 69ﾟN 及其以 北，极昼的范围发生在 69ﾟS 及其以南。
极昼极夜是从极点处开始的 极点的极昼极夜各长达半年 极圈的极昼极夜只有一天
7. 确定日出日落时间和方位
(1)确定日出日落时间： ①晨线上的各地同时日出，昏线上的各地同时日落。 ②某地日出时间=该地所在纬线与晨线交点的地方时； 某地日落时间=该地所在纬线与昏线交点的地方时。
C．丙
√D．丁
晨昏线的特点
地 球 自 转 方 向
6. 晨昏线自东向西以15°/小时 的速度进行周日运动。
晨昏线的特点
7与.极春晨分点昏之夏线间至上做秋纬周分度年最回次高归年的运春分点动。在赤北道回极归圈线
[全]高中地理(地球的自转、晨昏线、极夜)考点详解
![[全]高中地理(地球的自转、晨昏线、极夜)考点详解](https://img.taocdn.com/s3/m/708277731a37f111f0855bbd.png)
高中地理（地球的自转、晨昏线、极夜）考点详解•晨昏线由于地球自转，并且地球既不发光也不透明，因此产生了昼夜交替。
白昼与黑夜的分界线，叫做“晨昏线”。
顺着地球自转的方向（自西向东）：①晨线：由黑夜进入白天的分界线，叫做晨线；②昏线：由白天进入黑夜的分界线，叫做昏线。
图1 晨昏线示意图例题下图中，N为北极点，A、P、B位于赤道，M位于地球表面（纬度为67°N），读图完成第10题。
10、若AM为昏线，则此时节（）A. 巴黎香榭舍大道落叶满地B. 日本富士山樱花烂漫C. 阿根廷潘帕斯草原牧草枯黄D. 北京颐和园雪飞冰封答案：D精讲精析：（1）分析白天与黑夜。
①图中N点为北极点，根据地球自转“北逆南顺”的规律，从北极点看，地球为逆时针旋转；②顺着地球自转的方向，由白天进入黑夜的分界线，即为“昏线”。
如下图所示，AM为昏线，因此AM线的下方即为黑夜；③因此，此时N点（北极点）附近都是黑夜，黑夜的纬度范围为M~N，即67°N~90°N。
（2）分析此时的季节。
①此时极夜的纬度范围为67°N~90°N，因此此时很接近冬至（冬至时，北半球极夜范围为66°34′N~90°N）；②因此，此时北半球为冬季，北京颐和园雪飞冰封，选项D正确；③其他选项中，A描述的是秋季，B为春季，C为南半球的冬季（即北半球的夏季），都不正确。
总结•地球的自转本节例题的难度适中，解题思路为：①根据北极点，确定地球的自转方向（逆时针）；②顺着地球的自转方向，由白天到黑夜，即为昏线，由此判断出AM为黑夜，即北极点附近为极夜；③根据极夜的范围，确定此时的季节（冬季，或者说冬至前后），进而分析各地的景观。
地球沿着地轴自转，方向为自西向东，自转一周为23时56分4秒（360°），自转的角速度大致为15°/h，地轴始终指向北极星方向。
从极点看，地球自转的方向为“北逆南顺”：①从北极点俯瞰，为逆时针旋转；②从南极点俯瞰，为顺时针旋转。
晨昏线与日照图ppt
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
※有极昼极夜现象的地区的最低纬度数等于90°-直射
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
与经线圈的关系重合或者有夹角(夹角α范围如何?)
α
在0 o 23 26’之间，且与太阳 直射点的度数相同。
N
α
β
※有极昼极夜现象的地区的最低纬度数等于90°-直射
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
太阳直射点纬度﹢出现极昼极夜现象地区的最低纬度数﹦90°
直射点10°S
※有极昼极夜现象的地区的最低纬度数等于90°-直射
7.判断日出日落
1.二分日，全球昼夜平分 2.赤道地区全年昼夜平分 3.日出时间=12-昼长的一半； 日落时间=12+昼长的一半； 4、太阳直射的经线地方时为12点 5、昼半球中央经线的地方时为12点 6、夜半球中央经线的地方时为当天0点（或者前一天的24点）
8.计算区时与地方时
赤道交晨线的点所在经线为6时; 赤道交昏线的点所在经线为18时; 昼半球中央经线的地方时为正午12点 夜半球中央经线的地方时为子夜24 点（ 0点） 6时
读图回答 1.图一所示时间，地球运行 的位置可能是图二中的（A ） A.a或b B.b或c 700E C.c或d D.D或a
2.如图所示的时间里可能出现的 现象是（ C ） ① 华北平原麦浪滚滚，丰收在望 ②北京昼长于夜，且夜在增长 ③ 时值深秋，北京常有寒潮侵袭 ④ 北京昼长于夜，且夜在缩短 A． ①②③ B ①③④ C． ①②④ D ②③④
读右图判断1`--2题(阴影部分 表示黑夜) 1．此时太阳直射点的地理坐 标是 A A．00，300E B．00，600E C．300E,300W D．00，1200E 2．此时有两条经线两侧日期 不同，这两条经线是 D A．日界线 本初子午线 B．00，1800 C．00，1500W D．1500W，1800
高三地理二轮复习之晨昏线专题(共46张PPT)
（2）A、B两地正午太阳高度角较
大的是 A ，日出较早的是 B 。
20
（6）确定昼夜长短（日出日落）
A、昼长＝昼弧/15°（小时）＝日落时间－日出时间 ＝（日落－12）×2 ＝（12－日出） ×2
B、纬度度数相同的南北半球昼夜长短相反 例如：30°N昼长＝30°S夜长
夏至
春分
秋分
冬至
冬至
北回归线 赤道 南回归线 7
晨昏线(圈)的运动过程 由于晨昏线是昼夜半球的分界线，随着地球的自转， 晨昏线不停地由东向西运动。同时，由于太阳直射点 的南北移动并且晨昏线始终与太阳光线垂直，晨昏线 在以圆心为中心，在极圈和极点之间摆动如图所示： AB为晨昏线(圈)(阴影部分为黑夜)
直射点的度数相同。
6、晨昏线的移动
N
N
α
β
晨昏线的移动与地球自转速度相同、方向相反。 10
晨昏线的特点：
A
•晨昏线始终与太阳光线垂直
•晨昏线平分地球，过地球球心的大圆
•晨昏线上太阳高度为0度
B
•晨昏线在春秋分两天与经线重合（晨昏线过极点）
•晨昏线在其余日子与经线斜交，冬夏至交角最大且
与极圈相切
•赤道与晨线的交点一定是当地6时，与昏线的交
晨昏圈与经线圈的夹角与太阳直射的的纬度相等,与极昼,极 夜发生的界线的度数互余.
12
关于晨昏线的叙述正确的是（ B C ）D A、所有晨线上时间都为6时 B、只有二分日时晨线上的时间相同 C、晨昏线与经线每年两次重合 D、晨昏线有时与极圈相切
A O
B
13
晨昏线的应用
读右图,回答:
1、此时北京的季节
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二分日太阳光照图
二至日太阳光图
本图表示春分日或秋分日时的太阳光照图，
北半球春分日，日期3月21日，太阳直射
点在赤道上（0°纬度），此日全球各地昼
夜等长，全球各地的日出（落）时间都为地
方时6时（18时），正午太阳高度由赤道
向两极递减；图中的昼夜界线为晨线；次日
则太阳直射于北半球，并开始在北极点附近
出现极昼现象。
如为秋分日，则日期为9月
23日左右，次日则太阳直射于南半球，并在
北极点附近开始出现极夜现象。
左图为北半球的夏至日，日期为6月22
日；太阳直射点在北回归线上（23°26′
N）；此日北半球各地昼最长夜最短（南
北半球各地昼最短夜最长），北极圈至
北极点出现极昼现象（南极圈至南极点
出现极夜现象），北半球各地的日出（落）
时间最早（迟）；正午太阳高度由北回
归线（90°）向南北两侧递减；图中的
昼夜界线为晨线；次日则太阳直射点南
移，北半球的极昼范围缩小（南半球的
极夜范围缩小），北半球的昼变短夜则
增长（南半球昼增长夜在缩短）；右图
则相反。
侧视图俯视图
矩形投影图
矩形投影图：全球图中中央经线与
两边的经线度数之和为180°；晨
昏线为直线，其最北端和最南端两
点所在经线的地方时12时和0时；
横线为纬线，其中部的横线昼夜平
分，则为赤道；图中阴影部分为黑
夜，昼夜界线为晨昏线。
如图AGB
为晨线；为AHC昏线。
局部圆柱投影图（矩形图）。
顺地球自转方向西经度减小，
故图中经度为西经度；AC为昏线的一部分，越向北，昼越
长，夜越短，此图表示北半球夏半年的阳光照射情况。
立体俯视图
旋转复合图
某纬线上的昼夜分布
与晨昏线相切的纬线上出现极昼或极夜，切点所在的经线上地方时为12时或0时。
晨昏线与赤道的
交点甲地方时为6时，晨线与经线的交点所在的经线的地方时就是当地日出的时间。
如乙地日出时间为4时。
如图所示，中心点0为极点，A 、B 两点位于同一条纬线上，则A 、B 两点的昼长和夜长分别相等。
若本图中心为北极点，且A 点位于昏线上，B 点位于晨线上，则反映出劣弧AMB 为昼弧，此时北半球昼短夜长，处于冬半年。
旋转复合光照图：是沿赤道切开南北翻转而成的极点俯视复合图。
根据地球自转方向可知下半圆中心点为北极点，上半圆中心点为南极点。
BAC 为晨线，A 为晨线和赤道的交点，B 、C 分别为晨线和北极圈、南极圈的切点。
150°E 为太阳直射经线。
此图表示夏至日阳光照射情况。
