22米深基坑逆作法施工方案(大量附图)

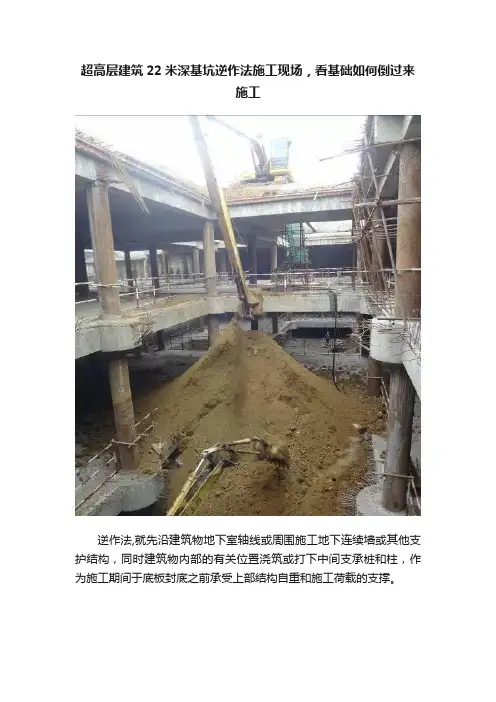

超高层建筑22米深基坑逆作法施工现场，看基础如何倒过来施工
超高层建筑22米深基坑逆作法施工现场，看基础如何倒过来
施工
逆作法,就先沿建筑物地下室轴线或周围施工地下连续墙或其他支护结构，同时建筑物内部的有关位置浇筑或打下中间支承桩和柱，作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑。
然后施工地面一层的梁板楼面结构，作为地下连续墙刚度很大的支撑，随后逐层向下开挖土方和浇筑各层地下结构，直至底板封底。
同时，由于地面一层的楼面结构已完成，为上部结构施工创造了条件，所以可以同时向上逐层进行地上结构的施工。
如此地面地面上、下同时进行施工，直至工程结束。
大规模的高层建筑地基基础与地下室、大型地下商场、地下停车
场、地下车站、地下交通枢纽等会采用逆作法施工
逆作法具有保护环境、节约社会资源、缩短建设周期等诸多优点，它克服了常规临时支护存在的诸多不足之处，是进行可持续发展的城市地下空间开发和建设节约型社会的有效经济手段。
提前打下中间支承桩和地下室的柱子
土方开挖，进行地下室顶板混凝土施工
地下室顶板施工完成
地下室负一层采用暗挖方土
多台挖掘机配合
多台挖掘机配合
内部，相对比较昏暗
负一层开挖完成，进行底板钢筋混凝土施工负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负一层底板剪力墙施工
负二层开挖
负二层开挖
负三层
负三层
负四层
工人在里面。
[广东]19米深基坑及地下室逆作法安全专项施工方案(超高层建筑)
![[广东]19米深基坑及地下室逆作法安全专项施工方案(超高层建筑)](https://img.taocdn.com/s3/m/fc4ab738dd36a32d7275810b.png)
合同造价
南塔楼以商业性办公及酒店功能为主，北塔楼以商业 工程主 要功能或 性办公及商务公寓为主，商业裙楼设7层，地下室建筑 用途 面积为 33306m2 ，设 4 层，作为车库及设备用房，停 车规模为600辆。
1 工程概况
1.2 设计概况
本工程基础施工采用旋挖钻孔灌注桩，南塔、北塔楼采用框架-核心筒形式，地下室、裙楼（除塔楼部分） 采用框架结构形式。本工程±0.000相对于1985国家高程系统绝对标高为5.20m，设计使用年限50年，抗震 设防烈度7度，建筑耐火等级一类一级，建筑工程等级特级，地基基础设计等级甲级，建筑结构安全等级二 级，抗震设防类别裙房乙类，其他丙类，具体抗震等级及混凝土等级设计如下： 部位 地下一层 地下二层 地下三层 地下四层 等级 剪力墙为特一级；框架为一级；筒体为特一级 剪力墙为一级；框架为二级；筒体为一级 剪力墙为二级；框架为三级；筒体为二级 剪力墙为三级；框架为三级；筒体为三级 地下室顶板C35（P6） ；地下室底板C35（P10 ）；墙柱C60 混凝土强度等级
南塔
北塔
裙楼 -3层 南塔 北塔 裙楼 -4层 南塔 北塔 裙楼
20655
18883 12099 13462 12829 5049 5255 4294
910
663 609 753 576 4062 4569 3527
304
173 305 464 510 482 310 476
270
252 270 217 281 371 315 339
1
逆作法土 方施工
逆作法施工中，土方开挖需要从板 面底下进行开挖，其施工实施方式 与速度直接影响整体质量及工期。
2
水平及垂 直运输管 理
本工程为典型的逆作法施工，下部 结构土方开挖、钢筋绑扎、砼的浇 筑将是一大重点。水平及垂直运输 是影响工期的关键因素。
超深基坑逆作法施工徐州中央国际广场
6、钢筋工程施工方案
首层梁板构造施工时插筋留设 楼层构造施工时插筋留设
叠合柱插筋留设
楼层构造与围护桩连接处理
底板与后期构造施工交接处理
顶板与后期构造施工交接处理
7、模板工程施工方案
1〕叠合柱模板支设
150× 150浇 筑 口 150
已 浇 筑 平 台 板 150
φ16对拉螺杆
10#槽钢抱箍（定作） 抱箍间距@450-700
人行道
开挖控制线
2、逆作法施工重难点分析
1、逆作法施工，构造预留预埋多，精度要求高。 2、出土口数量及位置的合理布置 3、土方暗挖，挖机容易碰撞钢立柱、预留插筋等，造成 损失。 4、逆作法中柱与梁、梁与墙处主筋预留长度的长短将影 响挖土机械行走。 5、竖向构造施工时浇捣口及振捣口的合理设置。 6、竖向顺做时混凝土浇筑顶部与水平构造连接部位的密 实是关键。 7、由于逆作法的特殊性，施工中应充分考虑照明，以确 保地下室施工阶段用电平安及施工人员周围环境平安。 8、由于逆作法的特殊性，施工中通风的考虑应周全，以 确保施工人员周围环境平安。
3〕地下室外墙混凝土浇筑
4〕地下室内墙混凝土浇筑
5〕叠合柱混凝土浇筑
Hale Waihona Puke 汇报完毕敬请各位批评指正 谢谢大家！
3、测量施工方案
首层外控法测量控制点布设
地下室内控法测量控制点布设
4、降水施工方案
1 〕、 基 岩 水 降 水
基坑土方开挖范围内 基岩水含量分布不均， 局部含量较丰富，现 场周围设置17口基 岩降水井，人工挖孔 桩内增加9口。 基岩降水井在底板施 工完成，地下室顶板 覆土完成后进展封闭。
2〕、开挖深度范围土层潜水降水
超深基坑逆作法施工徐州 中央国际广场
高层建筑深基坑逆作法建造施工工法（上）
高层建筑深基坑逆作法建造施工工法（上）龙莉波;章晓鹏;丁义平;张瑞【期刊名称】《工程质量》【年(卷),期】2017(035)001【总页数】9页(P17-25)【作者】龙莉波;章晓鹏;丁义平;张瑞【作者单位】上海建工二建集团有限公司，上海 200080;上海建工二建集团有限公司，上海 200080;上海建工二建集团有限公司，上海 200080;上海建工二建集团有限公司，上海 200080【正文语种】中文【中图分类】TU741 前言高层建筑深基坑逆作法施工是指，拥有较高楼层(10 层或 10 层以上)且较深地下室(3 层或 3 层以上)的建筑，利用主体结构地下室梁板结构的全部或大部分作为内支撑，从地下结构首层自上而下与基坑开挖交替进行的施工方法。
在条件许可的情况下，上部结构可从临界楼面自下而上同步施工。
地上部分有高层或超高层建筑结构的逆作法工程，拥有比框架构造更复杂的竖向受力构件，如复杂的核心筒剪力墙等，逆作施工难度相对增加。
竖向结构集中部位形成了复杂支撑体系，临时立柱承载力及垂直度、主要受力节点的可靠度及混凝土竖向结构混凝土回筑质量均对基坑工程的施工提出了更高的要求。
高层建筑深基坑逆作法是广义逆作法中，利用工艺优势最充分，最环保绿色的施工方法的一个分支。
其一大特点是剪力墙核心筒结构密集区均采用逆作，区别于盖挖法、框架逆作、裙楼逆作主楼顺作的方法。
另一大特点是，逆作基坑大多为复杂条件下的深基坑工程，区别于硬土条件下，无需利用临时结构或永久结构进行内支撑的逆作法工程。
根据深基坑工程的特点和施工需要，采用高层深基坑逆作法施工工艺具有有效控制复杂环境基坑变形、节约施工工期、降低工程造价、节约资源、解决狭小场地施工困难、提高文明施工质量等优势。
逆作法技术通过多年的施工实践，工艺不断更新，越来越多的配套设备及细部作法获得改进和完善，本工法内容亦得以不断的延伸及拓展。
原有应用的局限性被逐渐打破，相对常规逆作法，核心优势逐步放大，而工法缺陷则经过改进完善得以弥补。

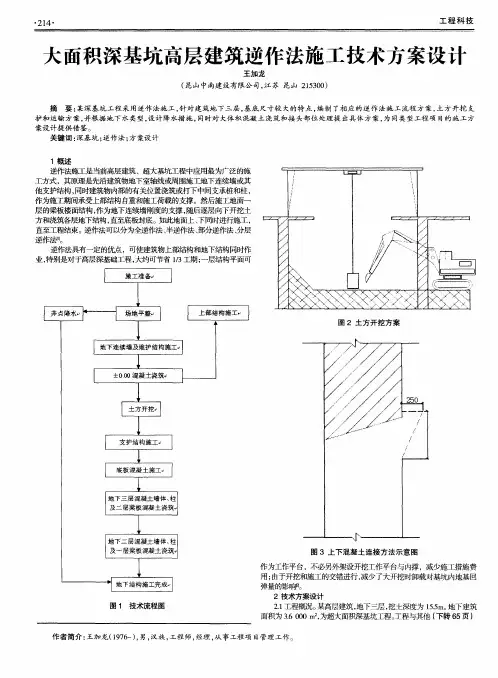

大面积深基坑高层建筑逆作法施工技术方案设计
・ ６ ５・
其相关 系数 为 ０ ． ６ ２ ． 若将其 中 中硬 以上 的岩样数 量增多 ， 用 指 动弹模 量 ， 波速和剪切模量 三个 因素进行 了探求 ， 经过线性 、 指数 、 数方程求得相关系数为 ０ ． ８ ２ 。 由于两式获得 的钻速与研磨性的相关 对数等方法对数据进行 回归 ， 发现方程的线性关系不显著。 可见 ， 只 系数范 围为 ０ ． ６ ２ — ０ ． ８ ２ 。 上述二方程 的线性关系较为显著 。 说明研磨 有 把岩石的研磨性 、 弹性 系数 、 压入硬度三个 因素 作为研究可 钻性 性是可钻性 的一个重要 表征因素 ； 同时 ， 也说 明采用 孕囊切削具进 的主因素才是合理的 。 行微钻标定 研磨性 ，比传 统的测定方法更 能反映岩石 可钻性 的变 从 以上对三个 主因素的讨论可知 ， 用其 中任何一个 因素来表征 化。 可钻性 ， 都有其不足之处 。 这是因为这些 因素均受岩石成分 、 结构以 ４岩石弹塑性对可钻－ 眭的影响 及所处条件的影 响。于是就 出现 了这样一种情况 ： 岩石 的某种特性 由于岩石的弹塑性对岩石 的可钻性具 有明显的影响 ，所以 ， 研 影 响着 硬度值 ， 另一种性质可能影 响其研磨性 ， 而其 他性质又可 能 究岩石的弹塑性形 变特 点 ， 进而寻求其 与可钻性 的联 系是必要 的。 影响塑性变化 ， 等等 。 而且 ， 硬度 、 研磨性 、 塑性 系数之间也不呈线性 对岩 石加 载并使之破碎 ， 要经过弹性形变 ， 弹塑性形 变 ， 微裂纹 关系。如硬度大的岩石 ， 研磨性不一定 高 ， 研磨性高的岩石 ， 其塑性 发育及解体破碎等过程 。对于有 明显塑性 即明显脆性 的岩石 而言 ， 系数又可能较小 。看来 ， 只有将这些 与岩石某一侧面 的性质相联系 其变性特 点是 不同的。后者 的弹性变形随载荷 的取 消而恢 复 ； 前者 的典型因素 交织在一起 ，使其综合地反映岩石的破碎难易程度 ， 才 受 载产生 的塑性形变是不可逆 的。 这样 ， 当载荷消除后 ， 我们就可利 是更合理的。 用保 留下来 的残余变形值来表示塑性变形值 的大小 ， 也可计算破碎 根据这种分析与推理 ， 试将岩石 的这三个典 型因素进行多元 回 功 的利用率 。具体 测定方法是 ， 在对岩石 加载时 ， 利用压力变 形 曲 归 ，并 利用微机进行数字 处理 ，便可得到三元 回归方 程 ： Ｖ ｍ＝ ４ ０ ． 线， 求 出塑性 系数 ， 用 回归方程式求出相关 系数 为 ０ ． ６ ８ 。 ４ ６ ０ — ０ ． ９ ２ １ Ｗｒ ＋ ２ ． ６ ４ ４ Ｋ ｓ 一 ０ ． ０ ３ ４ ６ Ｐ ， 式中 ， Ｖ ｍ， Ｗｒ ， Ｋ ｓ ， Ｐ分别代表机 测定 发现 ， 当岩石受载 时 ， 首先是 岩石矿物颗 粒间 的界 面与空 械钻速 、 相对研磨系数、 塑性系数、 压入硬度 。 隙被 压实 ， 同时 由于岩石 是多矿物组成 ， 各种矿 物处于的 弹塑 性模 该 方程 的相关 系数为 ０ ． ７ ５ ， 经过方程 进行显著 性检验 ， 其 置信 量又相差很大 ， 因此 ， 当部分矿物处于弹性形变 阶段时 ， 另一些 矿物 度 达到 ９ ５ ％； 利用该方 程预测岩石可钻性 ， 其准确率 与多参数 实验 则可能处于塑性变形阶段 ， 所 以， 在所 测的压力变形 曲线上 ， 弹塑性 台上 的测定结果相符率约为 ８ ０ ％。 说 明用多元统计 回归法预测可钻 变形界限不十分明显 。另外 ， 岩石 的塑性还会 随围岩 的压力增 加而 性 基 本 上 是 成 功 的 。 增加 。 经实测 ， 灰岩在 ６ ０ ０ ０个大气压 的条件下 ， 将表现出明显 塑性 。 最后 应指 出 ， 用该法 所求得 的可钻性预测精度 ， 尽 管不可避 免 上述分析 表明 ， 岩石弹塑性 与可钻性既有一定 的相关性 ， 又有 地也会受到岩性多变特点的影响 ， 但将它用于制定生产定 额的估算 以及对 区域性岩石可钻性预测 ， 基本上能满足要求。如能在队一级 着特殊的变化 。 ５ 三 种 因素 对 可 钻 性 的 综 合 影 响 实验室配上一台小型微钻仪进行补充校正 ， 则会更臻完善 。 在研究岩石物理机械性 质与其 可钻性的关系时 ， 我们对岩石 的
「施工技术」基坑工程→地下结构逆作法施工，值得您学习和收藏
「施工技术」基坑工程→地下结构逆作法施工，值得您学习和收藏逆作法施工时，先沿地下室轴线（两墙合一）或周边（围护墙作临时结构）施工围护墙；在结构柱或墙体处施工中间支承柱（临时或永久立柱），作为施工期承受永久结构、施工荷载的支撑；然后开挖土方，顺作施工梁板结构，作为基坑水平支撑兼作逆作阶段作业层；逐层向下开挖土方，施工各层地下结构，直至结构底板完成。
逆作法施工可根据设计要求、进度及场地条件，同时施工上部结构。
逆作法施工时，两墙合一地下连续墙、中间支承柱、基坑土方开挖及地下结构施工、施工环境改善等技术均有别于传统的顺作法施工。
1逆作法施工分类（1）全逆作法：利用地下各层永久水平结构对四周围护结构形成水平支撑，自逆作面向下依次施工地下结构的施工方法。
（2）半逆作法：利用地下室各层永久水平结构中先期浇筑的肋梁，对四周围护结构形成水平支撑，待土方开挖完成后，再二次浇筑楼板的施工方法。
（3）部分逆作法：基坑部分采取顺作法，部分采用逆作法的施工方法。
部分逆作法一般有主楼先顺作裙房后逆作、裙房先逆作主楼后顺作、中间顺作周边逆作等。
（4）分层逆作法：针对基坑围护采取土钉支护、土层锚杆等方式，由上往下进行施工，各层采取先开挖周边土方，施工土钉或锚杆后再大面积开挖中部土方，继而完成该层地下结构的施工方法。
分层逆作法造价较低，施工进度较快，一般应用在土质较好的地区。
2逆作法施工基本流程各种逆作法施工原理基本相同，但施工步骤有所不同，以全逆作法为例，其典型施工流程如图1图1全逆作法基坑施工流程（a）第一层盆式土层开挖；（b）施工垫层及首层梁板；（c）盆式开挖第二层土方；（d）开挖第二层周边土方3围护墙与结构外墙相结合的工艺地下连续墙作为主体地下室外墙与围护墙相结合的方式通常称为“两墙合一其结合的方式又分为单一墙、分离墙、重合墙、混合墙，单一墙构造简单，但地下连续墙与主体结构连接节点需满足结构受力要求，且防渗要求较高；一般需在地下连续墙内侧设置内衬墙，两墙之间设置排水沟以解决渗漏问题。
深基坑专项施工方案 ( 含附表及附图)
深基坑支护、降水、土方开挖工程安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章编制依据--------------------------------------------------- 5一、相关法律、法规、规范性文件、标准、规范--------------------- 5二、设计文件--------------------------------------------------- 6三、施工合同--------------------------------------------------- 6第二章工程概况--------------------------------------------------- 6一、危大工程基本情况------------------------------------------- 6二、各责任主体名称--------------------------------------------- 7三、危大工程周边环境及危险源分析------------------------------- 7四、深基坑支护设计概况----------------------------------------- 9五、地质、水文条件-------------------------------------------- 20六、施工现场重点难点分析-------------------------------------- 20第三章施工现场平面布置------------------------------------------ 22第四章施工要求-------------------------------------------------- 23第五章技术保证条件---------------------------------------------- 24一、安全网络-------------------------------------------------- 24二、施工准备-------------------------------------------------- 24第六章施工计划-------------------------------------------------- 25一、施工进度计划---------------------------------------------- 25二、劳动力、材料与设备计划------------------------------------ 26第七章施工工艺技术---------------------------------------------- 28一、技术参数-------------------------------------------------- 28二、工艺流程-------------------------------------------------- 28三、主要工序的施工方法---------------------------------------- 32四、操作要求-------------------------------------------------- 51五、检查要求-------------------------------------------------- 57第八章安全保障及环境保护措施 ------------------------------------ 59一、组织保障措施---------------------------------------------- 59二、安全措施-------------------------------------------------- 62三、环境保护措施---------------------------------------------- 65四、监测监控措施---------------------------------------------- 66五、雨期施工措施---------------------------------------------- 67第九章施工管理及作业人员配备和分工 ------------------------------ 68一、施工管理人员---------------------------------------------- 68二、专职安全生产管理人员-------------------------------------- 69三、特种作业人员---------------------------------------------- 69四、其他作业人员---------------------------------------------- 70第十章验收要求-------------------------------------------------- 70一、验收标准-------------------------------------------------- 70二、验收程序-------------------------------------------------- 71三、验收内容-------------------------------------------------- 71四、验收人员-------------------------------------------------- 72第十一章应急处置措施-------------------------------------------- 72一、目的------------------------------------------------------ 72二、应急救援组织体系及职责------------------------------------ 72三、应急预案-------------------------------------------------- 74四、现场应急物资配备------------------------------------------ 82五、应急抢险外部联系电话-------------------------------------- 83第十二章相关施工图纸-------------------------------------------- 84一、附图1《基坑支护平面图》----------------------------------- 84二、附图2《基坑支护深搅桩施工流程图》------------------------- 85三、附图3《基坑降水井平面布置示意图》------------------------- 86四、附图4《基坑围护监测点平面布置图》------------------------- 87五、附图5《土方开挖分区示意图》------------------------------- 88六、附图6《土方开挖施工路线图》------------------------------- 89七、附图7《支撑下土方开挖工况示意图》------------------------- 90八、附图8《地下负二层施工工况平面图》------------------------- 91九、附图9《地下室负二层工况剖面图》--------------------------- 92十、附图10《地下室负二层外侧回填及换撑工况图》---------------- 93十一、附图11《土方开挖期间施工道路布置示意图》---------------- 94十二、附图12《应急救援路线图》-------------------------------- 95十三、深基坑施工进度计划表------------------------------------ 96第一章编制依据一、相关法律、法规、规范性文件、标准、规范二、设计文件三、施工合同第二章工程概况一、危大工程基本情况本工程为**地块，场地位于**；（1）建筑主体：1#楼为24F高层,2#楼为23F高层，3#楼为17F高层，5#楼为12F 高层，6#楼为2F商业，7#楼为2F商业加27F高层，8#楼为4F商业；（2）地下设置：1#楼、2#楼、3#楼及8#楼设置两层地下室，其余设置一层地下室；（3）建筑结构基础型式：本工程采用桩筏基础，即劲性复合桩，筏板基础；（4）本工程抗浮措施：结构自重+抗拔桩（5）本工程深基坑属于坑中坑，基坑规模和开挖深度情况：本工程基坑成近似多边形，东西向长约232.8m，南北向长约124.7～137.0m，一层地下室周长约352m，基坑面积约17690m2，两层地下室周长约854.9m，基坑面积约11402.8m2，一层地下室基坑开挖深度3.85m～4.8m，局部深坑落深1.5～3.0m，两层地下室基坑开挖深度7.75m～8.95m，局部深坑落深1.5～3.3m。
逆作挖土方施工方案附CAD图
仲盛商业中心逆作挖土方案第一章土方工程概况1工程概况上海市闵行商贸中心位于闵行区，基地北侧为莘朱路，东侧为都市北路和名都新城住宅和18#地块，西侧为莘城路，南侧为名都路。
基坑占地面积约50496m2。
本工程上部建筑为5层主楼，主楼为钢筋砼结构，并设置三层地下室。
基坑形状为不甚规则的近似三角形，基坑周长约900m。
2工程基地周边环境拟建工程地处闵行区都市北路、莘朱路、莘城路、名都路。
基坑周边地下管线由近至远依次为：北侧为Φ300自来水管（11.3m），Φ800自来水管（17m），Φ300天然气管（21m），Φ500自来水管（24m）；西侧为Φ800雨水管（18m），Φ450污水管（31m）；南侧为Φ600雨水管（16.7m），Φ300污水管（30.7m）；东侧为Φ450雨水管（20.2m），Φ300污水管（32.2m）；具体环境关系情况详见业主提供的管线平面图。
基地北侧莘朱路处有一根10KV电缆在围墙内0.6m左右，离基坑围护地下连续墙外边线约7.8m，施工应加强监测，确保地下管线的安全。
3工程地质条件本工程场地内分布有大量的厚约20cm的水泥地坪以及碎砖、砼等建筑垃圾。
场地东南角有一条西南～东北走向的小河浜，具体位置尚不明确。
第③2层砂质粘土，砂性较重，地下墙施工中易产生塌方，施工时应采取相应的技术措施。
场地浅部地下水属潜水类型，主要补给来源为大气降水，地表径流。
地下水稳定水位深度约为0.5～1.4m。
4土方工程概况仲盛商业中心整个基坑平面四边尺寸约为120米，235米，275米，250米，面积约50496m2。
现场自然地面标高为－1.300m，相当于绝对标高＋4.700m。
目前现场基坑内已按工况图纸开挖至－3.800m标高浇筑混凝土地面进行桩基施工。
围护采用地下连续墙，并与地下室外墙两墙合一。
基坑底挖土标高为-14.6m。
本工程逆作土方开挖分两次进行。
第一次逆作区出±0.00以后，逆作区－6.65～－9.35米逆作挖土。
大型深基坑支护逆作法施工工法(2)
大型深基坑支护逆作法施工工法大型深基坑支护逆作法施工工法一、前言大型深基坑工程是城市建设中常见的一种工程形式，但由于深基坑的工作面较大、施工环境复杂，对支护工程提出了很高的要求。
为了确保施工过程的安全和顺利进行，大型深基坑支护逆作法施工工法应运而生。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点大型深基坑支护逆作法施工工法以拓宽基坑支护与开挖之间的关联为特点。
通过逆作法施工，即在开挖基坑前先进行地下室部分或全面支护，保证施工过程中土体的稳定，同时减少了地下水流量对施工造成的影响。
这种工法具有施工强度大、安全性高、应用范围广的特点，适用于复杂地质条件下的大型基坑支护工程。
三、适应范围大型深基坑支护逆作法施工工法适用于复杂地质条件下的大型基坑支护工程，如城市道路、地铁站台、水利工程等。
它可以有效应对软土、岩溶地质、高地下水位等不利因素，并能够满足基坑支护工程的稳定性和安全性要求。
四、工艺原理大型深基坑支护逆作法施工工法基于施工工法与实际工程之间的联系，采取了一系列的技术措施来保证施工的稳定性与安全性。
其中，关键技术包括地下室支护结构的设计、地下水的处理与控制、施工工艺的选择和调整以及监测与预警系统的建立。
通过对这些技术措施的分析和解释，读者可以了解该工法的理论依据和实际应用。
五、施工工艺大型深基坑支护逆作法施工工法的施工过程分为预处理阶段、地下室支护阶段和挖土阶段三个阶段。
在预处理阶段，根据地质情况和设计要求，选择合适的支护结构，并采取相应的措施来处理地下水。
在地下室支护阶段，通过施工材料的运输和安装，确保地下室结构的牢固和稳定。
在挖土阶段，按照预定的施工工艺，逐步挖掘基坑，同时进行相应的支护和监测工作，保证施工过程的安全与顺利进行。
六、劳动组织大型深基坑支护逆作法施工工法需要合理的劳动组织来确保施工的高效性和质量。
逆作法(或称盖板法)深基坑机械暗挖土工法
“逆作法”（或称盖板法）深基坑机械暗挖土工法前言随着目前上海大规模城市改造和建设的需要，“逆作法”施工对周边环境影响小，施工所用场地少，封闭交通，翻交施工时间短等优点得以充分体现，并在繁华中心地段施工日趋广泛采用。
“逆作法”施工中的挖土、支撑是“逆作法”施工的核心。
以往“逆作法”工程施工中挖土一项是以工人挖土为主、机械挖土不超过30％。
因此“逆作法”施工深基坑的总工期很难缩短。
一般深基坑“逆作法”挖土均比“顺作法”长。
我司承建的地铁二号线明珠二期东安路车站在完成地下车站的结构施工中开发了一整套全“逆作法”施工中（包括端头井、换乘段地下三层）深基坑采用机械暗挖土施工新技术、新工艺。
做到了即保护了邻近建筑物、管线安全，又减少了施工扰民的程度和总时间，并缩短了道路封闭日期，使深基坑变形明显小于“顺作法”施工工程，得到了地铁公司有关专家刘建航院士等的认可，取得明显的经济和社会效益。
1、特点“逆作法”施工是由上而下逐层施工永久结构。
它的最大特点是将既深又大或长的基坑在开挖过程中所产生的暂时不平衡由临时支撑体系承担，改为永久结构承担。
由此大大缩短了基坑的无支撑及有支撑暴露时间和空间。
1.1“逆作法”基坑暗挖土前须进行地下连续墙，坑内土的处理，结构跨中立柱及坑内降水等分项施工。
1.2永久结构的钢筋混凝土结构顶板完毕后达到设计强度，即可恢复路面交通。
如上部有建筑物可以同步进行施工。
“逆作法”暗挖土即在永久结构顶板下逐层进行。
对顶板以上部分不影响。
1.3挖土与支撑施工是“逆作法”施工主要内容和重要环节。
以地下轨道交通线车站为例，车站基坑深度一般都很深15～22m。
基坑的平面形状比较特殊是窄长的。
宽20m、长200m左右。
暗挖土一般采取纵向25m～30m左右为一个施工段，同时设置取土口（以诱导缝为界）。
分层分段推进。
以每层地下结构的净空高度（加结构层厚度及混凝土垫层）作为暗挖土的基坑深度。
这样庞大的深基坑就成为逐层相对较浅、相对较短的“小基坑”了。
逆作法在超大面积深基坑施工中的运用
构构件 的差异沉 降进行严格控制 。
次大开挖成 型的方法相 比，盆式流水 开挖可 以避
【 Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ］ Ｗｉ ｔ ｈ ｉ ｎ ｔ ｈ ｅ ｃ ｉ ｔ ｙ ｈ ｉ ｇ ｈ － ｒ ｉ ｓ ｅ ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ｃ ｏ ｎ ｓ ｔ ｒ ｕｃ ｔ ｉ ｏ ｎ ｓ ｃ ・
ａ ｌ ｅ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｅ ｓ ｔ ｏ ｉ ｎ ｃ ｒ ｃ ａ ｓ ｅ ． ｔ ｈ ｅ １ ｏ ｗｅ ｒ ｐ ａ ｒ ｔ ｏ ｆ ｔ ｈ ｅ ｂ ａ ｓ ｅ ｍｅ ｎ ｔ ｉ ｓ ｔ ｏ －
裂倾斜。
监测 ，避免因降水过大 而导致周边结构 出现 大幅度 沉 降变 形 。
２ ． 分 区盆 式 流 水 挖 土 施 工 技 术
考虑到基坑面积超 大的现实 ，工程选择 采用分 区盆式流水挖 土施 工技术 。与传统 的设置水平支撑
一
【 关键词】深基坑 逆 作法 关键技术
逆作法 作为深基坑开挖支护 的新 式方法 ，将大 面积开挖分解为一系列 的小面积开挖 ， 分阶段实施 ， 改变 了一次开挖大面积边坡长时 间暴 露的 问题 ，也
按 ６ ｍ长度设置槽段 。考虑到止水 的需要 ，旋工 中 将地连墙深度控 制在基 坑底面 下方 ４ ｍ左右。 （ ２ ）人工挖孔灌注桩 。混凝土浇灌至桩顶 设计
［ Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ｌ ｄ ｅ 印 ｆ ｏ ｕ ｎ ｄ ａ ｔ ｉ ｏ ｎ ｐ ｉ ｔ ， ｒ ｅ ｖ ｅ ｒ ｓ ｅ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｍｅ ｔ ｈ ｏ ｄ ，
的施工顺序 ，使得 各工程桩受力状态 各异，相应地 产生不 同程度 的沉降。考虑到立柱与 立柱、立柱与
深基坑逆作法施工案例学习，开挖示意图很清晰
深基坑逆作法施工案例学习，开挖示意图很清晰打开凤凰新闻，查看更多高清图片一、工程环境条件本工程位于市中心位置，工程北边有实验小学，南边为家属楼，西边为银行，东边紧邻棉纱厂。
基坑大致呈正方形分布，南北长约56米，东西长约55米，现场可用场地非常狭小。
1、基坑西侧为银行，西北侧为3层已有建筑，地下基础范围线距3层已有建筑最近距离约为4.5m。
2、基坑北侧为文化路，地下基础范围线距文化路最近路基约为12.3m。
3、基坑东侧为厂房，地下基础范围线距用地红线最近距离约为5m。
4、基坑南侧为家属楼，基坑南侧地下基础范围线距用地红线最近距离约5.1m。
二、工程地质概况拟建场地自上而下各土层地质特征如下：1层素填土：黄褐色等，松散，层厚1.20~2.10m。
2层粉质粘土：灰褐色，黄褐色等，可~硬塑状态，层厚1.50~2.50m，地基承载力特征值为160Kpa。
3层粗砂：黄褐色，稍密~中密，层厚2.00~4.60m，地基承载力特征值为200Kpa。
4层全风化片麻岩：黄褐色等，密实，层厚1.00~1.40m，地基承载力特征值为300Kpa。
5层强风化片麻岩：黄褐色等，密实，层厚1.70~7.80m，地基承载力特征值450Kpa，平均埋深11.79m。
6层中风化片麻岩：黄灰色，本层最大揭露深度20m，地基承载力特征值为1000Kpa。
本工程设计持力层为第5层和第6层强风化片麻岩、中风化片麻岩。
三、工程水文概况本场区地下水类型为第四系孔隙潜水与基岩裂隙水混合水，地下水主要赋存第四系砂层与风化岩裂隙中，透水性较好，富水性好，涌水量大，主要受大气降水和侧向径流补给，排泄以蒸发和侧向地下径流为主。
场区地下水位稳定水位埋深3.49-4.51米之间，水位标高12.44-12.73米（绝对高程），水位年变幅约1.0~2.0m。
场区地下水对混凝土结构具微腐蚀性；在长期浸水和干湿交替环境下，地下水对钢筋混凝土结构中的钢筋具有微蚀性。
四、逆作法设计概况本方案根据设计计算要求实施部位为±0.000标高以下地下两层结构及地上二层结构施工，挖土深度12.8m；采用一柱一桩+支护桩+高压旋喷止水帷幕+地下层楼板的施工方案。
[上海]22米深基坑半逆作法施工一柱一桩专项施工方案_secret
![[上海]22米深基坑半逆作法施工一柱一桩专项施工方案_secret](https://img.taocdn.com/s3/m/f67b3d6cff00bed5b8f31d13.png)
一柱一桩施工专项方案xxxx有限公司xx大厦（xx中心大楼）工程项目管理部2008年11月目录第一章、工程概况 (1)1.1概述 (1)1.2场地条件 (1)1.3地质情况 (1)1.4周边环境 (1)1.5工程施工特点 (2)1.6相关单位 (2)1.7编制依据 (2)第二章、施工总平面布置图 (4)2.1 临时布置要求 (4)2.2临设布置 (4)2.3 用电、用水布置 (4)2.4 照明布置 (4)第三章、施工方案 (5)3.1施工前期准备 (5)3.2施工流程安排 (5)3.3钢立柱的加工制作 (7)3.4施工工艺和施工方法 (9)3.5主要施工设备及器具的配置计划 (19)3.6劳动力配备计划 (20)3.7用水、用电计划 (20)第四章、施工进度计划 (21)第五章、质量保证措施 (21)5.1 工程技术复核计划 (21)5.2 原材料钢筋复试计划 (21)5.3 混凝土试块制作计划 (21)5.4 隐蔽工程验收计划 (21)5.5 质量管理措施 (22)5.6质量标准控制 (22)第六章、安全技术措施 (24)6.1一般规定 (24)6.2 汽车起重机 (25)第七章附件 (27)7.1附件一 (27)7.2附件二 (29)第八章附图1、一柱一桩施工平面布置图2、定位架详图3、校准架详图第一章、工程概况1.1概述本工程位于xx新区的xx南路882号，东昌路与商城路之间；拟建物总高度为128.7米，总建筑面积为69558.92 m2，其中地上共28层、裙楼5层、地下共4层，采用半逆作法施工。
本基坑大小为97.1×55.1m2，基坑周边围护体采用1米厚地下连续墙，普遍区域开挖深度为17.2米和17. 4米；局部落深区最大挖深22.5米；本工程围护钻孔灌注桩：共分为钢管立柱及格构柱两大类，其中钢管立柱桩计42根、格构柱计40根；依据02A、03A、04#施工图，桩信息汇总见附表一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开挖控制线
2、逆作法施工重难点分析
1、逆作法施工，结构预留预埋多，精度要求高。 2、出土口数量及位置的合理布置 3、土方暗挖，挖机容易碰撞钢立柱、预留插筋等，造成 损失。 4、逆作法中柱与梁、梁与墙处主筋预留长度的长短将影 响挖土机械行走。 5、竖向结构施工时浇捣口及振捣口的合理设置。 6、竖向顺做时混凝土浇筑顶部与水平结构连接部位的密 实是关键。 7、由于逆作法的特殊性，施工中应充分考虑照明，以确 保地下室施工阶段用电安全及施工人员周围环境安全。 8、由于逆作法的特殊性，施工中通风的考虑应周全，以 确保施工人员周围环境安全。
xxxx咨询有限公司
xx市质检站
xxxx有限公司
合同签订方式为业主直接与指定分包签订合同，我 司负总承包管理的责任及义务，包括工期、质量、 进度、安全、文明施工等
合同工程投资额 约25亿元（AB地块总投资额）
合同工期
210日 历天
工程主要功能或 地下三层、四层为车库、设备用房，地下一层、二
用途
层为商业用房
φ 48钢管 安全网
挡脚板
挡水墙
排水沟
取土口下方排水设置
集水井
1200
基坑上口挡水设置
5、土方工程施工方案
基坑面积约为9400m2，地下四层，最大开挖深度为22m，总土方量约为18.7万m3。基坑开挖分 五个层次进行，第一层采用明挖土，第一层以下全部采用暗挖土。
1）、基坑支护情况
围护采用直 径1000mm间 距1400mm人 工挖孔桩， 挖孔桩外侧 设置直径
建筑抗震设防类别为乙类，框架抗震等级为三级
基础
混凝土强度等级及抗渗
要求
梁
C30/P8 C30
墙体 板
柱
C60微膨
楼梯
钢筋
一、二、三级钢，直径从8到32
C30 （ 外 墙 及 与 外 墙 连 接 柱 砼 增 加 抗 渗 P8 ） C30 C30
基坑围护
围护桩及止水帷幕：φ1000@1400人工挖孔灌注桩，桩长23.2米、φ800@550高压旋喷桩套 打250，桩长11.7米 降水：17口基岩降水井（基坑四周）+人工挖孔桩疏干
保温节能
挤塑聚苯板
其他需说明事项：本工程仅为地下室，土方开挖约19.4m，局部电梯井部位挖深约22m。
34772.95m2 4.9m 5.2m 3.75m
1.3、结构概况
地基基础
埋深
桩基 箱、筏 结构形式
主体
主要 结构 尺寸
抗震设防等级
18.9m
ቤተ መጻሕፍቲ ባይዱ
持力层
层5粘土
持力层特征值
155KPa
人工挖孔灌注桩
xxxx有限公司
X x x x国际广场
超深基坑逆作法施工介绍
管春林
目录
1、工程概况 2、逆作法施工重难点分析 3、测量施工方案 4、降水施工方案 5、土方工程施工方案 6、钢筋工程施工方案 7、模板工程施工方案 8、混凝土工程施工方案
1、工程概况
本工程总体为xx中央国际广场B、C地块地下室、裙楼及两塔楼，规划总用地面积为42835m2,工 程总建筑面积约52万m2,地下室4层，商业裙房为7-10层，裙房高度为53.5m，两塔楼高60/67层， 东塔楼为酒店与办公，西塔楼为酒店式公寓，建筑总高度为259m。
人工挖孔桩及钢管柱砼浇筑完成后，于桩孔内埋设波纹管作为疏干井对潜水进行降水。
3）、基岩降水采用二级转换
在地下2层利用结构自有扶梯坑作为蓄水池，进行二次转换
4）、地表水堵、排
本工程首层有较大永久性洞口及取土口，雨季施工施工时，需设置挡水坎及遮盖措施，如下。
挡水坎设置
排水沟 一层取土口或大型预留洞
集水井
1.2、建筑概况
总建筑面积
地上
无
层数
地下
4F
约52万m2 层高
B地块建筑面积 -1F -2F -3F\-4F
外墙
石材幕墙、玻璃幕墙
楼地面 防滑地面砖、水泥砂浆地面、细石砼地面
装饰
墙面
水泥砂浆、涂料
顶棚
矿棉吸声板吊顶、涂料
电梯厅 公共区域装修做法详精装修。
防水
地下 厕浴间
地下室防水等级为I级，采用防水砼和双面自粘性橡胶沥青防水卷材 聚氨酯防水涂料
1.1、建设概况
工程名称
建设单位 勘察单位
设计单位
监理单位 质量监督部门 总包单位
主要分包单位
xx中央国际广场
工程地址
xx中央国际广场置业有限公司
xx 市 彭 城 广 场 南 侧，淮海路、彭 城路、中山南路、 青年路内
xxxx有限公司
xxxx有限公司（结构及建筑）
xxxx研究院有限责任公司（人防） xxxx建筑设计有限公司（围护）
3、测量施工方案
首层外控法测量控制点布设
地下室内控法测量控制点布设
4、降水施工方案
1）、 基 岩 水 降 水
基坑土方开挖范围内 基岩水含量分布不均， 局部含量较丰富，现 场周围设置17口基岩 降水井，人工挖孔桩 内增加9口。 基岩降水井在底板施 工完成，地下室顶板 覆土完成后进行封闭。
2）、开挖深度范围土层潜水降水
1100
800mm间距 550mm高压 旋喷桩进行 止水。
250 500
2）、施工分区及取土口设置
根据后浇带及膨胀 加强带划分为4个区
设置11个取土口
3）、土方开挖工况 第一层土方开挖
首层土方开挖：采用明挖、大开挖，标高为现场地面至-6.45m
第一层土方开挖
首层土方开挖：采用明挖、大开挖，标高为现场地面至-6.45m
桩长：4.5~7m
桩径：2100~2500mm
底板厚度：1000mm
顶板厚度：400mm
框架
梁
550×1000、350×800、350×750、 350×700
板
400mm、300mm、250mm、100mm
柱
700×700叠合柱（10根），D600钢管柱
墙
600mm、500mm、400mm、300mm、250mm
其他需要说明事项：工程基础为桩基础筏板结构，筏板厚度为1000mm,柱基本为钢管砼柱，直径600mm，10根叠合 柱，为700*700方形柱。地下三层四层为人防结构。
1.4、周边道路及交通条件
xx百货大楼
百货大楼临时停车场
青年路
本工程C地块
本工程B地块
彭城饭店
中枢街
1.5、场地周边管线分布
徐州中央国际广场周边环境图
第二层土方开挖
第二层土方开挖：采用暗挖，标高为-6.45m~-8.50m 土方开挖顺序为：一区、二区、三区、四区
第三层土方开挖
第三层土方开挖：采用暗挖，标高为-8.50m~-13.80m，开挖分区 及流程同第二层土方开挖
第四层土方开挖
第四层土方开挖：采用暗挖，标高为-13.80m~-17.65m，开挖分 区及流程同第二层土方开挖
