飞机CATIA_课程设计,毕业设计
枭龙战机catia建模教程
沈阳航空航天大学CATIA课程设计说明书枭龙战机建模院系专业班号学号姓名指导教师沈阳航空航天大学沈阳航空航天大学课程设计任务书课程名称：CATIA课程设计院（系）：专业：课程设计题目：枭龙战机建模课程设计时间：2012年10月16日至2012年11月9日课程设计的内容及要求：（一）基本要求1、查找枭龙的相关资料；2、应用CATIA建立一个该飞机的三维模型；3、按照学院课程设计相关规定编写设计说明书。
（二）课设内容1、查阅该飞机的相关资料；2、查阅参考资料，熟悉CATIA软件相关应用模块；3、依照资料建立三维模型；4、编写设计说明书；5、参加答辩。
（三）评语（四）成绩指导教师：负责教师：学生签名：课程设计介于实验课和毕业设计之间，起着承上启下的作用，其目的在于培养学生综合运用所学知识，发现，提出，分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体练和考察过程。
本次课程设计历时三周，要求运用CATIA绘制枭龙飞机模型，并进行合理的装配，完成零件图与装配图。
在绘制飞机时，我主要运用样条线、3D曲线、拉伸、填充、多截面曲面、扫掠、相交投影等命令。
在装配零件时，我主要通过平移，相合约束、接触约束、偏移约束等约束条件，将其组装成飞机模型，最终完成本次课设。
关键词：CATIA 曲面设计装配第1章引言 (1)第2章枭龙战机简介 (2)第3章曲面绘制及装配 (3)3.1机身曲面 (3)3.2其他零件 (8)3.3装配图 (12)3.4飞机三视图 (15)第4章总结 (16)参考文献 (17)第1章引言CATIA是法国Dassault System公司旗下的CAD/CAE/CAM一体化软件，Dassault System 成立于1981年，CATIA是英文Computer Aided Tri-Dimensional Interface Application 的缩写。
在70年代Dassault Aviation 成为了第一个用户，Dassault Aviation 是世界著名的航空航天企业，其产品以幻影2000和阵风战斗机最为著名。
战斗机catia课程设计
战斗机catia课程设计一、课程目标知识目标：1. 学生能够理解战斗机的基本结构及其在设计中的作用；2. 学生能够掌握使用CATIA软件进行三维建模的基本步骤和技巧；3. 学生能够了解并描述战斗机设计中涉及的主要参数和性能指标。
技能目标：1. 学生能够操作CATIA软件，完成战斗机的三维模型构建；2. 学生能够运用所学的三维建模技能，对战斗机部件进行修改和优化；3. 学生能够利用CATIA软件进行模型的渲染和动画制作，展示设计成果。
情感态度价值观目标：1. 学生培养对航空工程领域的兴趣，增强对国防科技的认识和自豪感；2. 学生通过团队协作，培养沟通与协作能力，增强团队意识；3. 学生在创作过程中，培养勇于尝试、不断优化改进的良好品质。
课程性质：本课程为实践性强的学科课程，结合战斗机设计和CATIA软件应用，使学生掌握实际操作技能。
学生特点：学生处于高年级，具备一定的计算机操作能力和空间想象力，对战斗机有一定的兴趣。
教学要求：教师需结合战斗机设计实例，引导学生运用所学知识，进行实际操作，并在过程中给予指导与评价，确保学生达到课程目标。
通过分解课程目标为具体学习成果，使学生在课程结束后能够独立完成战斗机模型的构建和展示。
二、教学内容1. 战斗机基本结构认知：讲解战斗机的主要组成部分，如机翼、机身、尾翼、发动机等，分析各部分在设计中的作用和相互关系。
教材章节：第三章《飞行器的结构与设计》2. CATIA软件操作基础：介绍CATIA软件的界面和基本功能，包括草图绘制、三维建模、装配设计等。
教材章节：第五章《三维建模与装配设计》3. 三维建模技巧：讲解并演示CATIA软件中进行战斗机三维模型构建的步骤和技巧，如曲面建模、参数化设计等。
教材章节：第六章《曲面建模与参数化设计》4. 战斗机参数与性能：分析战斗机设计中涉及的主要参数和性能指标，如翼展、机身长度、推重比等。
教材章节：第四章《飞行器性能与设计优化》5. 模型修改与优化：教授如何运用CATIA软件对战斗机模型进行修改和优化，提高模型的性能和美观度。

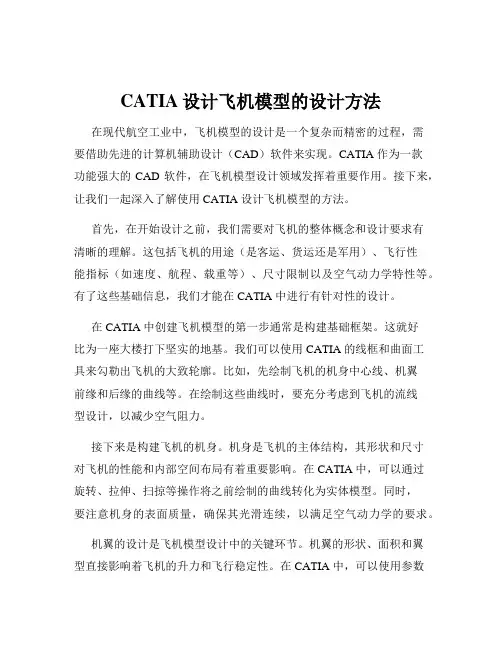

CATIA设计飞机模型的设计方法
CATIA设计飞机模型的设计方法在现代航空工业中，飞机模型的设计是一个复杂而精密的过程，需要借助先进的计算机辅助设计（CAD）软件来实现。
CATIA 作为一款功能强大的 CAD 软件，在飞机模型设计领域发挥着重要作用。
接下来，让我们一起深入了解使用 CATIA 设计飞机模型的方法。
首先，在开始设计之前，我们需要对飞机的整体概念和设计要求有清晰的理解。
这包括飞机的用途（是客运、货运还是军用）、飞行性能指标（如速度、航程、载重等）、尺寸限制以及空气动力学特性等。
有了这些基础信息，我们才能在 CATIA 中进行有针对性的设计。
在 CATIA 中创建飞机模型的第一步通常是构建基础框架。
这就好比为一座大楼打下坚实的地基。
我们可以使用 CATIA 的线框和曲面工具来勾勒出飞机的大致轮廓。
比如，先绘制飞机的机身中心线、机翼前缘和后缘的曲线等。
在绘制这些曲线时，要充分考虑到飞机的流线型设计，以减少空气阻力。
接下来是构建飞机的机身。
机身是飞机的主体结构，其形状和尺寸对飞机的性能和内部空间布局有着重要影响。
在 CATIA 中，可以通过旋转、拉伸、扫掠等操作将之前绘制的曲线转化为实体模型。
同时，要注意机身的表面质量，确保其光滑连续，以满足空气动力学的要求。
机翼的设计是飞机模型设计中的关键环节。
机翼的形状、面积和翼型直接影响着飞机的升力和飞行稳定性。
在 CATIA 中，可以使用参数化建模的方法来设计机翼。
根据预先设定的翼型参数，如翼展、弦长、后掠角等，生成机翼的曲面模型。
然后，通过加厚操作将曲面转化为实体，并对机翼的内部结构进行设计，如加强筋、翼梁等。
尾翼的设计同样不容忽视。
水平尾翼和垂直尾翼的大小、位置和形状会影响飞机的俯仰和偏航控制。
在 CATIA 中，可以参考相关的设计标准和经验数据，精确地设计尾翼的尺寸和形状，并与机身和机翼进行合理的连接。
飞机的发动机舱设计也是一个重要的部分。
需要考虑发动机的型号、尺寸和安装位置。
CATIA设计飞机模型的设计方法
CATIA设计之飞机模型的设计 方法
精选ppt
1
首先，运行打开CATIA软件，在开始菜单栏选“择机械设计”，在选 择“零件设计”，如附档图示.
精选ppt
2
第二步，在弹出的对话框中，输入此次我们要准备要设计的零件名称， 详见附档图示的零件名称，最后点击确定按钮.
精选ppt
3
第三步，选择“XY”平面，进入草图设计模式，按照附档图示，选择 对应的绘图工具，绘制如附档图示的草图，并对草图中的二维图尺寸 全部进行尺寸约束.
精选ppt
4
第四步，选择退出按钮，退出草图模式，进入实体零件设计模式，选 择“凸台”命令，对草图进行拉伸操作，尺寸按照标准预览按钮，如图示，检查生成的实体图形有误错误点.
精选ppt
6
最后一步，点击确定按钮，完成设计，如图示.
精选ppt
7
感谢指教！
精选ppt
8
飞机catia课程设计
飞机catia课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握飞机catia设计的基本原理和方法；技能目标要求学生能够运用catia 软件进行飞机设计，并具备一定的创新设计能力；情感态度价值观目标要求学生在学习过程中培养对飞机设计的热爱和敬业精神。
通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果。
课程目标旨在培养学生的飞机设计能力，使他们在学习过程中掌握相关知识，提高技能，并树立正确的情感态度价值观。
二、教学内容根据课程目标，我们选择和了以下教学内容：1.飞机catia设计基本原理：介绍飞机设计的基本概念、方法和流程。
2.catia软件操作：教授学生如何使用catia软件进行飞机设计，包括建模、装配、渲染等。
3.飞机设计实例分析：分析实际飞机设计案例，使学生了解飞机设计的过程和技巧。
4.创新设计能力培养：引导学生进行飞机设计创新，培养他们的创新思维和能力。
教学内容将按照教材的章节进行安排和进度，确保内容的科学性和系统性。
三、教学方法为了激发学生的学习兴趣和主动性，我们将采用多种教学方法：1.讲授法：讲解飞机catia设计的基本原理和方法。
2.讨论法：学生进行讨论，培养他们的思维能力和团队合作精神。
3.案例分析法：分析实际飞机设计案例，使学生更好地理解飞机设计的过程和技巧。
4.实验法：引导学生动手操作catia软件，提高他们的实践能力。
通过多样化的教学方法，我们将激发学生的学习兴趣，培养他们的主动性和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：选用合适的教材，为学生提供系统性的学习资料。
2.参考书：提供相关参考书籍，丰富学生的知识储备。
3.多媒体资料：制作多媒体课件，生动形象地展示飞机设计的过程和技巧。
4.实验设备：准备计算机和catia软件，为学生提供实践操作的机会。
教学资源将丰富学生的学习体验，帮助他们更好地理解和掌握飞机catia设计知识。

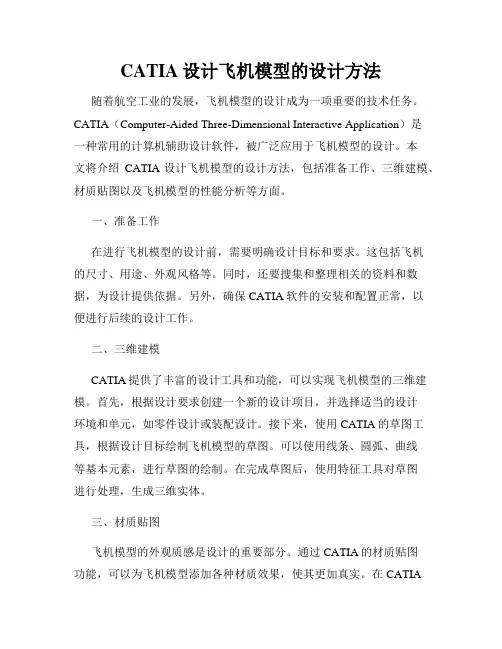

CATIA设计飞机模型的设计方法
CATIA设计飞机模型的设计方法随着航空工业的发展，飞机模型的设计成为一项重要的技术任务。
CATIA（Computer-Aided Three-Dimensional Interactive Application）是一种常用的计算机辅助设计软件，被广泛应用于飞机模型的设计。
本文将介绍CATIA设计飞机模型的设计方法，包括准备工作、三维建模、材质贴图以及飞机模型的性能分析等方面。
一、准备工作在进行飞机模型的设计前，需要明确设计目标和要求。
这包括飞机的尺寸、用途、外观风格等。
同时，还要搜集和整理相关的资料和数据，为设计提供依据。
另外，确保CATIA软件的安装和配置正常，以便进行后续的设计工作。
二、三维建模CATIA提供了丰富的设计工具和功能，可以实现飞机模型的三维建模。
首先，根据设计要求创建一个新的设计项目，并选择适当的设计环境和单元，如零件设计或装配设计。
接下来，使用CATIA的草图工具，根据设计目标绘制飞机模型的草图。
可以使用线条、圆弧、曲线等基本元素，进行草图的绘制。
在完成草图后，使用特征工具对草图进行处理，生成三维实体。
三、材质贴图飞机模型的外观质感是设计的重要部分。
通过CATIA的材质贴图功能，可以为飞机模型添加各种材质效果，使其更加真实。
在CATIA中，可以选择不同的材质类型，并为模型的各个部分分别应用材质。
通过调整材质的颜色、光泽、透明度等参数，可以达到预期的效果。
此外，还可以在材质贴图过程中增加纹理、图案等元素，进一步丰富飞机模型的外观。
四、性能分析飞机模型的性能分析是设计过程中的关键环节。
CATIA提供了各种性能分析工具，用于评估飞机模型的气动性能、结构强度等方面。
通过这些工具，可以模拟飞机在不同飞行状态下的性能表现，并进行相应的分析。
这有助于优化飞机模型的设计，提高其飞行效率和安全性。
综上所述，CATIA是一种强大的工具，可以辅助设计师进行飞机模型的设计。
通过准备工作、三维建模、材质贴图以及性能分析等步骤，可以实现飞机模型的全面设计。
CATIA设计飞机模型的设计方法
CATIA设计飞机模型的设计方法在现代航空工业中，飞机模型的设计是一个极其复杂且关键的环节。
CATIA 作为一款功能强大的三维设计软件，为飞机模型的设计提供了高效、精确的解决方案。
接下来，让我们深入探讨一下使用 CATIA 设计飞机模型的具体方法。
首先，在开始设计之前，我们需要对飞机的整体概念和设计要求有清晰的理解。
这包括飞机的用途（是客运、货运还是军用）、飞行性能指标（如速度、航程、升限等）、尺寸限制以及客户或相关标准的特定要求。
有了这些基础信息，我们就能够为后续的设计工作制定明确的方向和目标。
然后，进入到 CATIA 的操作界面。
我们通常会从创建基本的几何形状开始。
比如，使用草图工具绘制飞机的大致轮廓，这可能是机身的横截面、机翼的形状等。
在绘制草图时，要注意尺寸的准确性和几何关系的合理性。
通过约束和尺寸标注，确保草图能够准确反映我们的设计意图。
接下来是构建实体模型。
基于之前绘制的草图，使用拉伸、旋转、扫掠等特征操作，将二维的草图转化为三维的实体部件。
例如，通过拉伸机身的横截面草图，就可以得到初步的机身模型。
对于机翼，可以使用复杂的曲面建模工具来创建符合空气动力学的形状。
在构建飞机模型的过程中，装配设计也是至关重要的一环。
我们需要将各个独立设计的部件，如机身、机翼、发动机、起落架等，按照实际的装配关系组合在一起。
CATIA 提供了强大的装配功能，可以方便地定义部件之间的位置、约束和连接方式。
通过装配设计，我们能够直观地检查部件之间是否存在干涉，以及整体结构的合理性。
对于飞机这样对性能要求极高的产品，进行性能分析和优化是必不可少的步骤。
CATIA 集成了多种分析工具，如结构分析、流体力学分析等。
通过这些工具，我们可以评估飞机模型在不同工况下的强度、稳定性、空气动力性能等，并根据分析结果对设计进行优化改进。
比如，如果结构分析显示某个部位应力集中，我们就可以对该部位的形状或材料进行调整；如果流体力学分析发现机翼的升力不足，就可以修改机翼的外形或翼型。
CATIA设计飞机模型的设计方法
CATIA设计飞机模型的设计方法哎呀，今天咱们聊聊CATIA设计飞机模型的设计方法吧！这可是个高大上的技术活，不过别担心，我会让你们轻松上手的。
咱们得了解什么是CATIA,它是一款非常强大的三维CAD软件，可以用来设计各种复杂的物体，包括飞机模型。
那咱们怎么用CATIA来设计飞机模型呢？接下来，我就给大家细细道来。
咱们要打开CATIA软件，这时候你会看到一个界面，上面有很多工具栏和菜单栏。
别急着去点这些按钮，咱们先来学习一下如何创建一个新的飞机模型。
在CATIA的菜单栏里，有一个叫做“新建”的选项，点击它，然后选择“零件”，再选择“飞机”。
这样，一个全新的飞机模型就诞生了！接下来，咱们要对这个飞机模型进行一些基本的设计。
在CATIA的工具栏里，有一个叫做“编辑几何体”的工具，点击它，就可以对飞机模型进行编辑。
比如，你可以改变飞机的形状、大小、位置等。
这些操作都是可以逆向进行的，如果你觉得不满意，可以随时撤销操作。
在CATIA中，还有很多其他的工具可以帮助我们设计飞机模型。
比如，有一个叫做“拉伸”的工具，可以让我们在飞机模型上添加各种部件。
还有一个叫做“旋转”的工具，可以让我们在飞机模型上旋转部件，以便于观察和设计。
还有一个叫做“阵列”的工具，可以让我们在飞机模型上排列大量的部件。
除了基本的设计工具之外，CATIA还有很多高级功能可以帮助我们设计飞机模型。
比如，有一个叫做“布尔运算”的功能，可以让我们在飞机模型上组合不同的部件。
还有一个叫做“干涉检测”的功能，可以帮助我们检查飞机模型在某些特定条件下是否会出现问题。
还有一个叫做“装配”的功能，可以让我们在飞机模型上安装各种部件。
在设计飞机模型的过程中，我们还需要注意一些细节问题。
比如，我们需要考虑飞机的重量分布、空气动力学特性、结构强度等问题。
这些问题可能比较复杂，但是CATIA都可以帮助我们解决。
在CATIA中，有一个叫做“分析”的功能，可以让我们在飞机模型上进行各种分析。
飞机CATIA_课程设计及毕业设计
飞机CATIA_课程设计及毕业设计设计背景:航空飞机是人类在现代高科技技术的基础上，在空中运输和军事作战方面的重要工具之一。
随着人类社会的发展，飞机设计越来越注重如何提高飞机的安全性、效率和节能性。
CATIA软件是现今广泛应用于飞机设计行业的CAD软件之一。
因此，本课程设计以设计一款新型飞机为主题，以CATIA为主要工具，通过不断的实践和探索，提高学生在CAD（ 计算机辅助设计）软件领域的应用能力，培养学生的设计思想和创新意识。
设计目标：1.（掌握CATIA软件的设计技术和基本操作方法；2.（学会对飞机系统的构成和工作原理进行分析和研究；3.（掌握飞机CAD设计过程中的相关技术，包括视图绘图、三维模型的建立、动力学模拟、结（构分析等；4.（完成设计的思路构建，定型结构、产品设计、结构分析、多级装配等过程，并进行仿真分析和测试实验；5.（完成一份高质量的毕业设计报告，并展示出来。
课程设计流程:1.（课程设计的第一步是确定设计内容和思路，学生根据老师的指导，选择一个飞机设计题目，主要包括：飞机的外形设计、部件设计、系统设计和结构设计。
2.（学生通过课堂讲解和实验操作，掌握CATIA软件的设计技术和基本操作方法，在实验过程中注意记录每一个详细步骤和操作。
3.（在掌握CATIA基本操作的基础上，学生开始进行生成飞机CAD模型的设计工作，包括视图绘图、三维模型的建立、动力学模拟、结构分析等。
4.（设计过程中，学生需要进行定型结构、产品设计、结构分析、多级装配等过程，并进行仿真分析和测试实验。
在设计过程中，学生需要与教师保持沟通和交流，及时解决设计中出现的问题。
5.（经过反复的实验操作和校准，学生完成了一份高质量的毕业设计报告，并展示出来。
总结：本课程设计以CATIA为主要工具，通过不断的实践和探索，提高学生在CAD软件领域的应用能力，培养学生的设计思想和创新意识。
设计完成后，学生不仅能提高CAD设计技术，还能在人才培养和科技创新方面发挥重要的作用。
飞机CATIA_课程设计,毕业设计
飞机catia造型与结构设计毕业设计一、序二、发动机与车轮罩1、零件的作用和结构分析2、飞机零件的三维设计3、飞机零件的二维工程制图设计三．侧风窗1、零件的作用和结构分析2、飞机零件的三维设计3、飞机零件的二维工程制图设计四．后风窗1、零件的作用和结构分析2、飞机零件的三维设计3、飞机零件的二维工程制图设计五．小节六．参考文献序言“飞机造型与结构设计”课程设计是在完成“飞机造型与结构设计”课程学习和实验以及在参观实习之后的下一教学环节。
它一方面要求学生通过设计获得综合运用过去所学的全部课程进行飞机结构设计的基本能力。
另外，也是为以后作好毕业设计进行一次综合训练和准备。
学生通过“飞机造型与结构设计”课程设计，应在下述各方面得到锻炼：（1）能熟练运用飞机造型与结构设计课程中的基本理论以及在生产实习中学到的实践知识，正确地进行飞机零部件的设计。
（2）能熟练掌握运用三维工程设计软件进行飞机零部件三维数字化设计能力。
（3）学会运用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。
二、发动机与车轮罩1、读要求，在XZ平面内画草图。
注意翻转X轴。
保持草图坐标方向跟草图窗口坐标方向相同。
2、画出g线并作出边界平面。
再做出车轮罩的边界线及扫掠线扫掠出的图形如图3、做由分别在1200x和600x处的两个平面内两条直线确定的平面。
注意保持坐标方向的一致性。
4、平面分割如图画出修建车轮罩的面及修剪图5、裁剪整理修饰。
期间主要运用了分割命令。
发动机罩前部通过平移曲线形成的孔。
6、进行可变圆角倒圆角。
7、进行镜像隐藏不必要曲面曲线。
整录过程树。
三、侧风窗1、零件的作用和结构分析2、飞机零件的三维设计A、理解图纸的各个元素及其含义；找出图中的关键点、线、面，并分析图形的主要特征；分析各元素之间的相互关系；B、建立线框模型1）在ZX平面中建立工作基准面，绘制关键点A、B、C、D、E，并连接成直线AB、BC、CD、DE线段，使用R=250的圆弧将BC和CD线段倒圆角，形成一条折线b;2）在x=1300的平面上，过点（-643,500）绘制出一条与Z轴负向成20度直线；3) 在z=500的平面上，过点（1300，-643）绘制出一条与Z轴负向成20度直线，并过这条直线和步骤2中的直线构成以平面；4）将折线B投影到该平面上，形成折线b；5）创建垂直于折线b的平面，在该平面上绘制草图1，形成窗框的真实截面形状，b折线所在的平面为所有截面线段的最外边界也即窗框截面应该向内部布置:6）以草图1为截面沿折线b扫略，参考曲面为投影平面，形成扫略曲面；C、建立基本曲面模型1）将折线b向内偏置15mm,形成折线5；2）在ZX平面中建立草图2，绘制所给图中的虚线部分，并找出两个中心点；3）将第三步中的所有元素投影到投影平面中；4）将折线5和投影线相互修剪，形成一个整体，并填充成曲面；D、建立玻璃的实体模型1）进入实体设计空间，将填充曲面加厚成为实体，偏置距离1为6，偏置距离2为-11；2）用两个中心点的投影点，在实体上打两个D=10的孔；3）将窗框的棱边倒圆角R=3mm；E、保存文件，并命名；F、生成工程制图，打坐标网格线；并进行尺寸标注。
飞机建模毕业设计
飞机建模毕业设计飞机建模毕业设计飞机建模是航空工程中非常重要的一环，它涉及到飞机设计、性能分析和飞行模拟等方面。
在这个毕业设计中，我将探讨飞机建模的基本原理和方法，并通过实际案例来展示其应用。
一、飞机建模的基本原理飞机建模是将真实的飞机物理特性和性能参数转化为数学模型的过程。
通常，飞机建模可以分为几个方面，包括几何建模、动力学建模和控制建模。
几何建模是指将飞机的外形和内部结构转化为几何形式的过程。
这需要使用计算机辅助设计软件，如CATIA等，通过绘制曲线和曲面来描述飞机的形状。
在几何建模中，需要考虑飞机的长度、宽度、高度、机翼形状、机身结构等因素。
动力学建模是指将飞机的运动特性转化为数学模型的过程。
这包括飞机的运动方程、力和力矩的计算，以及飞机的稳定性和操纵性分析等。
在动力学建模中，需要考虑飞机的质量、惯性矩阵、气动力和推力等因素。
控制建模是指将飞机的控制系统转化为数学模型的过程。
这包括飞机的控制律、控制器和执行器的设计，以及飞机的自动驾驶和飞行控制系统等。
在控制建模中，需要考虑飞机的控制输入、控制输出和控制误差等因素。
二、飞机建模的方法飞机建模的方法有很多种，根据具体需求和研究目的选择不同的方法。
常用的飞机建模方法包括解析建模、实验建模和仿真建模。
解析建模是指根据飞机的物理特性和性能参数，通过数学公式和物理方程来建立飞机模型。
这种方法需要深入理解飞机的工作原理和性能特点，适用于研究飞机的基本运动规律和特定工况下的性能分析。
实验建模是指通过实际的试验和测试来获取飞机的数据，并基于这些数据进行建模。
这种方法需要使用专业的实验设备和测量仪器，适用于验证飞机模型的准确性和可靠性。
仿真建模是指使用计算机软件和数值方法来模拟飞机的运动和行为。
这种方法可以快速、准确地模拟飞机的各种工况和操作，适用于飞机设计、性能评估和飞行模拟等应用。
三、飞机建模的应用案例飞机建模在航空工程中有着广泛的应用。
下面以飞机设计和飞行模拟为例，来介绍飞机建模的具体应用案例。
CATIA设计飞机模型的设计方法
CATIA设计飞机模型的设计方法首先，让我们来了解一下 CATIA 软件。
CATIA 拥有丰富的工具和功能模块，能够满足飞机设计中从概念设计到详细设计的各个阶段需求。
它支持三维建模、曲面设计、装配设计、结构分析等多种任务，为设计师提供了一个全面的设计平台。
在开始设计飞机模型之前，我们需要明确设计要求和目标。
这包括飞机的用途（如客运、货运、军用等）、飞行性能指标（如速度、航程、载重等）、尺寸限制以及其他特殊要求。
有了清晰的设计目标，我们就能有的放矢地开展后续设计工作。
接下来是概念设计阶段。
在这个阶段，我们主要运用 CATIA 的草图绘制和三维建模工具，快速创建飞机的大致外形和布局。
设计师可以通过手绘草图或者参考现有的飞机造型，在 CATIA 中勾勒出飞机的轮廓。
然后，使用拉伸、旋转、扫掠等操作将草图转化为三维实体模型。
此时的模型并不需要非常精确，重点是确定飞机的整体比例和基本形状。
概念设计完成后，进入初步设计阶段。
这一阶段需要更加详细地考虑飞机的结构和部件。
利用 CATIA 的曲面设计功能，对飞机的机身、机翼、尾翼等部件进行精细化建模。
通过创建复杂的曲面，能够更好地模拟飞机的气动外形，提高飞行性能。
同时，还需要考虑飞机内部的结构布置，如机舱布局、燃油系统、电子设备等。
在设计飞机的结构时，CATIA 的装配设计功能发挥了重要作用。
我们可以将各个零部件组装在一起，检查它们之间的配合和干涉情况。
如果发现问题，可以及时进行调整和优化，避免在实际制造过程中出现错误。
除了外形和结构设计，飞机的材料选择也非常关键。
CATIA 提供了材料库，设计师可以根据需要选择合适的材料，并对其性能进行评估。
例如，选择高强度、轻量化的材料来减轻飞机重量，提高燃油效率。
在设计过程中，还需要进行各种分析和仿真。
CATIA 集成了有限元分析（FEA）工具，可以对飞机结构的强度、刚度进行分析，确保其能够承受飞行中的各种载荷。
此外，还可以进行空气动力学分析，优化飞机的气动性能。
catia毕业设计模板
catia毕业设计模板篇一：毕业设计模板基于CATIA的汽车底盘数字化制造1 引言改革开发以来，中国制造业经历了高速开展，目前正在经历制造大国向制造强国的转变。
同前三十年相比。
如今这一转变的跨越难度更大，尤其是“十二五〞我国制造业将面临严峻的挑战。
主要问题是竞争力不强，表现为具有自主知识产权的和高附加值的产品缺少；产品的质量和可靠性有待进一步提高：环境和本钱的问题日益突出。
在这种形式下，很多企业被推到了转型和升级关键时刻，为实现跨越开展和提升企业在产业价值链中的地位。
解决制造业大而不强的问题。
其出路之一便是加快企业信息化步伐。
采用先进制造技术和先进管理模式，实现信息化与工业化融合深度。
数字化制造是制造业信息化开展的新阶段，也是目前制造业的重要开展方向，如精密化、智能化、网络化、极端化等，无一不与数字化制造技术的开展密切相关。
数字化制造是先进制造技术的核心技术。
它将引发了一场深刻的技术革命。
开创一种全新的制造模式并将推动制造技术由经验制造向科学制造【1】。
目前在工业技术先进国家，数字化制造技术已经成为提高企业和产品竞争力的重要手段[3]。
特别是近30年来,数字化制造技术开展日益加快，在兴旺国家的大型企业中，已开始实现无图纸生产，全面使用CAD/CAM，实现100%数字化设计。
数字化制造技术在数字化设计、数字化制造、数字化产品、信息传递与协作、数字化管理等方面都有不同程度的开展。
总体来看，数字化制造技术的开展大致分为以下三个阶段。
1．数字制造装备化。
20世纪50年代，数控机床的出现开辟了制造装备的新纪元[3]。
随着微型计算机的产生和开展，计算机数控的广泛应用，数控机床得到广泛应用和提高。
相继出现的数控三坐标测量机(CMM)、工业机器人和数控机床一起成为重要的数字化加工、测量和操作装备，其本质是用数字控制代替凸轮行程控制，实现运动数字化。
数控技术开展的趋势是提升各种装备性能甚至使其更新换代，即所谓的数字制造装备(简称数字装备)。
基于Catia的大型飞机起落架建模与分析
基于Catia的大型飞机起落架建模与分析CAD课程设计说明书基于CATIA的大型飞机起落架机轮机毂建模与分析学院航空航天工程学部专业飞行器设计与工程班级 24030302学号 2012040303082姓名王子安指导老师白巍沈阳航空航天大学摘要CATIA是法国的产品开发旗舰解决方案。
作为PLM协同解决方案的一个重要组成部分，它可以帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。
本次课程设计通过对大型飞机起落架建模进行深入学习CATIA的特点、应用、基本操作、零部件设计、装配设计、以及较高层次的应用。
在进行三维建模之前，首先用卷尺等测量工具获得起落架的一些基本数据。
然后进行简化，本次设计只对起落架的轮胎部分进行分析建模。
然后从草图工作台入手，对各个部分进行零部件设计以及建模，并且展示出建模步骤。
然后将各个部件导入装配设计工作台，进行组装，添加结构约束。
在本文的最后，总结各种不足和待改进之处，并且对CATIA建模的优缺点进行总结及展望。
关键词：起落架机轮 CATIA 结构设计装配设计目录第1章引言 (1)1.1研究的背景介绍与起落架强度分析的重要意义 (1)1.2 起落架轮毂概述 (1)第2章起落架机轮轮毂结构简单介绍 (2)2.1 起落架结构简介及其设计原则 (2)2.1.1 起落架的结构和分类 (2)2.1.2机轮结构 (1)2.2 轮毂 (3)2.2.1 轮毂的功能、结构 (3)2.2.1航空轮胎 (3)第3章起落架机轮的实体模型 (4)3.1实体 (4)3.2 轮毂的实体模型 (5)3.3轮胎与刹车片创建 (6)3.3.1轮胎的创建 (6)3.3.2 刹车片创建 (6)3.4轴承创建 (7)3.5轴承架创建 (8)3.5整体零件的组装 (8)3.7起落架支撑杆建模 (9)第4章总结 (10)参考文献 (11)第1章引言1.1研究的背景介绍与起落架强度分析的重要意义飞机起落架系统是飞机的重要组成部分，在飞机着陆及地面滑跑过程中起着举足轻重的作用，它的设计好坏直接影响飞机的性能和安全。
飞机catia课程设计
飞机catia课程设计一、课程目标知识目标：1. 学生能理解飞机基本结构及其在设计中的作用；2. 学生能掌握CATIA软件的基本操作，包括草图绘制、三维建模和装配；3. 学生能了解并描述飞机设计中涉及到的基本工程原理和材料选择。
技能目标：1. 学生能运用CATIA软件完成简单的飞机部件设计；2. 学生能通过软件分析飞机部件的结构强度和稳定性；3. 学生能利用CATIA进行飞机模型的渲染和展示，具备初步的工程图纸表达能力。
情感态度价值观目标：1. 培养学生对航空工程的兴趣，激发探索精神和创新意识；2. 培养学生严谨的科学态度和良好的团队协作精神；3. 增强学生对国家航空事业的自豪感，树立为我国航空事业贡献力量的价值观。
课程性质：本课程为实践性较强的学科课程，结合信息技术和工程原理，旨在培养学生的实际操作能力和工程素养。
学生特点：学生处于高年级阶段，具备一定的信息技术基础和工程知识储备，对航空领域有浓厚兴趣。
教学要求：教师需结合学生特点和课程性质，采用任务驱动和项目式教学方法，注重理论与实践相结合，提高学生的综合运用能力。
通过课程目标的实现，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 飞机基本结构认识：包括机身、机翼、尾翼、起落架等主要部件的结构特点及功能；教材章节：第一章 飞机概述2. CATIA软件基本操作：草图绘制、三维建模、装配、渲染等；教材章节：第二章 CATIA软件操作基础3. 飞机部件设计原理：介绍飞机设计中涉及到的力学原理、材料选择及结构优化；教材章节：第三章 飞机设计原理4. CATIA软件在飞机设计中的应用：利用软件进行飞机部件设计、分析及展示；教材章节：第四章 CATIA在飞机设计中的应用5. 实践项目：分组进行飞机部件设计，包括草图绘制、三维建模、装配和渲染；教材章节：第五章 实践项目教学内容安排和进度：第一周：飞机基本结构认识第二周：CATIA软件基本操作第三周：飞机部件设计原理第四周：CATIA软件在飞机设计中的应用第五周：实践项目启动，分组进行设计第六周：实践项目中期检查，指导与反馈第七周：实践项目总结，成果展示与评价教学内容确保科学性和系统性，结合教材章节，使学生在掌握理论知识的基础上，通过实践项目提高实际操作能力。
飞机隔框CATIACAD课程设计
沈阳航空航天大学课程设计某机机身14478站位面框CAD设计学院航空航天工程学部专业飞行器制造工程（航空维修）班级学号25姓名刘华星指导教师秦政琪沈阳航空航天大学2013年12月课程设计任务书摘要某机身14478站位面（站位点）框CAD课程设计，是在飞机数字化技术的基础上，运用飞机构造学、材料力学、互换性与技术测量等知识，查询飞机设计手册、机械设计手册，利用CATIA V520软件进行绘制以及装配设计机身14478站未眠隔框。
本次的隔框设计是在环形铝合金框基础上设计的普通框，设计标准是既要满足装配工艺性的要求又要满足互换性的要求。
在此次的建模设计中，通过先设计结构树，然后在零件模块和产品模块中，从草图绘制器开始，创建隔框外形、减轻孔等结构，同时可以结合一个实体多个特征完成零件的制作，将创建的不同零件按照配合关系装配在一起形成产品。
这个课程设计整体体现了数字化制造的方便快捷性，同时显示出了CATIA软件在飞机制造行业的应用优势和光明的前景。
关键词：数字化制造技术；CATIA；隔框；结构工艺性目录1 绪论 (1)1.1 数字化技术发展及前景 (1)1.2 CATIA软件的使用 (2)2 框的分析 (4)2.1 框的分类分析 (4)2.1.1 普通隔框 (4)2.1.2 加强隔框 (5)2.2 框的连接分析 (6)2.3 框的受力分析 (6)3 装配设计 (9)3.1 框的设计 (9)3.1.1 偏移面的截取 (9)3.1.2 隔框外形设计 (9)3.1.3 工艺孔和减轻孔 (10)3.1.4 桁条缺口 (11)3.1.5 隔框的剖面形状和厚度 (12)3.1.6 部分隔框之间的连接 (13)3.2 角片的设计 (14)3.3 隔框的装配与协调 (15)3.3.1 隔框的装配成型 (15)3.3.2 各零件之间的协调 (15)3.4 工程制图出图 (16)4 总结 (17)参考文献 (18)1 绪论隔框不仅将乘客、货物等有效载荷以及机载设备等飞机本身质量力通过shear tie 传递给机身蒙皮，还通过隔框自身平面刚度使部分机身增压载荷得以自平衡。
P51战斗机CATIA课设
专业课程设计（1）说明书Catia曲面设计院系专业班级学号姓名指导教师沈阳航空工业学院20010年11月摘要使用CATIA的曲面造型功能，在创成式外形设计(简称GSD)和自由曲面设计(简称FFS)两个模块中，进行P51野马战斗机的曲面仿真。
GSD模块，拥有非常完整的曲线操作工具和最为基础的曲面构造工具，同时可以完成拉伸，旋转，扫描，边界填补，桥接，修补碎片，拼接，凸点，裁剪，光顺，投影和高级投影，倒角等功能。
FSS模块，除包括GSD中的所有功能以外，还可完成曲面控制点，自由约束边界，去除参数，曲面桥接、倒角、光顺等功能。
根据在GSD模块构造的P51外形曲线，交互到FSS模块下，绘制P51的各个曲面。
关键词CATIA 创成式外形设计自由曲面设计P51目录第1章引言 (1)1.1背景 (1)1.2课题选择 (1)1.3问题分析 (1)1.4解决方案 (1)第2章曲面造型 (2)2.1 绘图准备 (2)2.2 机身曲面造型 (3)2.2.1 构造机身外形曲线 (3)2.2.2 绘制机身曲面 (5)2.3 机头曲面造型 (7)2.4 座舱曲面造型 (8)2.5 机翼曲面造型 (10)2.5.1 绘制机翼轮廓曲线 (10)2.5.2 绘制机翼曲面 (12)2.6 机尾曲面造型 (14)2.6.1 机腹部分 (14)2.6.2 垂尾部分 (15)2.6.3 尾翼部分 (17)2.7 完成整机曲面造型 (18)第3章总结 (19)3.1 课设心得 (19)参考文献 (20)第1章引言1.1背景CATIA模块化的系列产品旨在满足客户在产品开发活动中的需要，包括风格和外型设计、机械设计、设备与系统工程、管理数字样机、机械加工、分析和模拟，是当前较流行的CAD/CAE/CAM一体化软件之一，在航空、航天、和汽车等行业得到广泛应用。
掌握并应用这一软件，成为跨入航空航天设计行业的必备的基础。
在学习了CATIA课程之后，将所学知识应用到实践过程中，是十分必要的。
学习使用CATIA进行航空航天工程设计和模型制作
学习使用CATIA进行航空航天工程设计和模型制作第一章：CATIA软件简介CATIA（Computer-Aided Three Dimensional Interactive Application）是由法国达索系统公司开发的一款集成设计软件。
它适用于航空航天工程设计和模型制作等领域，具有丰富的功能和强大的性能。
CATIA的主要特点包括多重视图的工程图绘制、零部件的设计与装配、以及虚拟样机的创建等。
第二章：基本操作和界面布局在开始CATIA的学习之前，我们需要了解其基本操作和界面布局。
CATIA的界面分为菜单栏、工具栏、命令模块、模型区和各种属性设置栏等组成。
学会了这些基本操作和界面布局，能够更好地应用CATIA进行航空航天工程设计和模型制作。
第三章：零部件的建模和装配在航空航天工程中，零部件的建模和装配是非常重要的。
CATIA提供了丰富的工具和功能，方便用户进行零部件的建模和装配。
通过学习CATIA的零部件建模和装配功能，可以有效地完成航空航天工程的设计和模型制作。
第四章：虚拟样机的创建和分析虚拟样机是一种通过计算机模拟的方式，对航空航天工程进行设计和分析。
CATIA提供了强大的虚拟样机创建和分析功能，可以模拟实际环境和工况，对飞行器的性能、结构和气动特性等进行评估和优化。
学习CATIA的虚拟样机创建和分析功能，能够更加精确地进行航空航天工程的设计和模型制作。
第五章：使用CATIA进行航空航天工程案例分析在学习CATIA的过程中，我们可以结合实际案例进行深入学习。
选择航空航天工程中的一个具体项目，通过使用CATIA进行设计和模型制作，深入分析该项目的技术要求、设计原则和模拟分析等。
这样既能更好地掌握CATIA的使用技巧，也能加深对航空航天工程设计和模型制作的理解。
第六章：CATIA学习心得与展望通过学习使用CATIA进行航空航天工程设计和模型制作，不仅能够掌握CATIA的使用技巧，还能够提升自己在航空航天领域的专业能力。
