影像原理和设备应用的总结1. 概述影像原理和设备应用是目前医学影像技术最为重要的领域之一。

通过对生物组织内部结构和功能进行成像,医学影像技术为医生提供了非侵入性的诊断手段,对疾病的早期发现和治疗起到了至关重要的作用。

本文将对影像原理和设备应用进行总结,分享一些常见的影像原理和设备应用。

2. 影像原理2.1 X射线成像原理X射线成像是通过将物体暴露在X射线下,利用物体对X射线的吸收和散射的不同来成像的一种方法。

通过控制X射线的入射角度和能量,可以获取不同组织的影像,从而进行骨骼和软组织的诊断。

2.2 超声成像原理超声成像利用超声波在组织中的传播和反射原理来形成影像。

超声波经过组织后的反射和散射被接收器接收,并通过计算机处理成图像。

超声成像可以提供组织的实时动态图像,对血管和器官的检查非常有帮助。

2.3 核磁共振成像原理核磁共振成像利用原子核在强磁场和高频电磁辐射作用下的共振现象来获得图像。

通过对极微妙的共振信号的测量和处理,可以获得组织的高对比度和高空间分辨率的图像。

核磁共振成像对软组织和血液流动的观察非常敏感,对脑部、骨髓和关节的疾病有很高的诊断价值。

3. 设备应用3.1 X射线设备应用•传统X射线设备:传统X射线设备主要用于骨骼和胸部的成像。

通过曝光时间和X射线能量的调节,可以对不同部位进行成像,用于骨折、肺部疾病等的诊断。

•CT设备:计算机断层扫描(CT)设备利用X射线的旋转成像原理,可以提供更详细和准确的影像。

CT设备广泛用于头部、胸部、腹部、骨骼等部位的疾病诊断。

3.2 超声设备应用•B超设备:B超设备主要用于检查妇科、肝脏、肾脏、心脏等器官。

通过超声波的成像,可以观察器官的结构和功能,并辅助医生进行诊断。

•彩色多普勒超声:彩色多普勒超声可以观察血流的速度和方向,对血管病变、心脏病等的诊断有很高的准确性。

3.3 核磁共振设备应用•MRI设备:核磁共振成像设备广泛应用于各个部位的疾病诊断,特别是神经系统、骨髓和关节的疾病诊断方面。

三类大型影像设备原理介绍

三类大型影像设备原理介绍

医用磁共振成像设备
原理
医用磁共振成像设备利用强磁场 和射频脉冲使人体组织中的氢原 子发生共振,再通过计算机处理
数据形成图像。
应用
主要用于脑部、脊髓、关节等软组 织的成像,尤其适用于脑部肿瘤、 脊柱疾病等疾病的诊断。
优缺点
磁共振成像设备无辐射损伤风险, 对软组织分辨率高,但价格昂贵, 且检查时间较长。
03
科研影像设备
电子显微镜
总结词
利用电子替代光学实现高分辨率成像
详细描述
电子显微镜以电子替代传统显微镜的光源,通过电子束照射在样品上,并利用电 磁透镜对电子束进行聚焦和放大,最终在荧光屏幕上呈现样品的放大图像。电子 显微镜的分辨率比光学显微镜更高,能够观察更细微的结构。
共聚焦显微镜
总结词
通过逐点扫描实现高分辨率成像
利用磁粉的磁性,通过磁化物体表面产生 磁场,观察磁粉的分布来判断物体表面的 裂纹和缺陷。
工业CT机
工业CT技术
工业CT技术是一种基于X射线的 计算机断层扫描技术,通过多角 度扫描物体,利用计算机重建物
体的内部结构。
扫描方式
工业CT机通常采用旋转扫描方式, 即CT机围绕物体旋转,同时发射
X射线并接收透射信号。
02
工业影像设备
无损检测设备
无损检测
射线检测
无损检测技术利用物理或化学原理,在不 破坏或影响被检测对象性能的前提下,检 测其内部或表面的缺陷、损伤或异常。
利用X射线或γ射线穿透物体,通过检测透射 后的射线强度,分析物体的内部结构。
超声检测
磁粉检测
利用超声波在物体中的传播特性,通过接 收和分析反射回来的声波,判断物体的内 部缺陷。
详细描述
共聚焦显微镜采用点照明方式,将激光聚焦在样品上的某一点,通过扫描样品 上的每一个点,并逐点采集图像信息,再经过计算机处理后合成高分辨率的图 像。共聚焦显微镜能够观察样品的深度信息和立体结构。

现代医学影像技术的原理和应用

现代医学影像技术的原理和应用

现代医学影像技术的原理和应用现代医学影像技术是医学领域中的一项重要科技进步,它通过利用各种物理原理和技术手段,能够对人体内部的结构、功能和病理变化进行无创或微创的检查和观察。

本文将介绍现代医学影像技术的主要原理和广泛应用。

一、X射线成像技术X射线成像技术是医学影像中最常见和应用最广泛的技术之一。

其原理是利用X射线在人体组织中的吸收特性进行成像。

医生通过将患者暴露在X射线束下,检测出射线的强度和位置,然后经过电子信号处理和增强后呈现在显示器上,从而获得患者内部结构的影像信息。

X 射线成像技术可以用于诊断骨折、肺部感染、结石等疾病,以及引导手术操作等。

二、超声波成像技术超声波成像技术利用高频声波在人体组织中的传播和反射特性进行成像。

通过在患者身上使用超声探头发射高频声波,并接收反射回来的声波信号,经过计算机处理后形成影像。

超声波成像技术可以用于检查妊娠、肝脏、肾脏、心脏等器官,以及观察血流动力学等。

三、计算机断层扫描技术(CT)计算机断层扫描技术是通过不同角度的X射线扫描来获取人体内部的横断面图像信息。

其原理是通过将患者置于旋转的X射线源和探测器环之间,通过探测器获取不同角度的透射数据,并经过计算机重建成连续的断层图像。

CT技术可以提供更精确的解剖结构信息,并能检测到更小的病变,常用于诊断脑部疾病、肿瘤、血管病变等问题。

四、核磁共振成像技术(MRI)核磁共振成像技术利用人体组织中的原子核在外加强磁场和射频脉冲作用下释放能量的特性进行成像。

通过患者身体部位产生强磁场,使人体内的氢原子核磁矩取向统一,然后通过射频脉冲的作用使氢核发生能级转变,并释放能量,通过探测器记录这些能量的差异,经过计算机处理后形成影像。

MRI技术可以提供高对比度和空间分辨率的图像,对软组织和血管病变具有很高的敏感性,被广泛应用于诊断脑部、骨骼、脊椎、胸腹部等疾病。

五、正电子发射断层扫描技术(PET)正电子发射断层扫描技术通过探测患者体内正电子和电子湮灭产生的伽马射线进行成像。

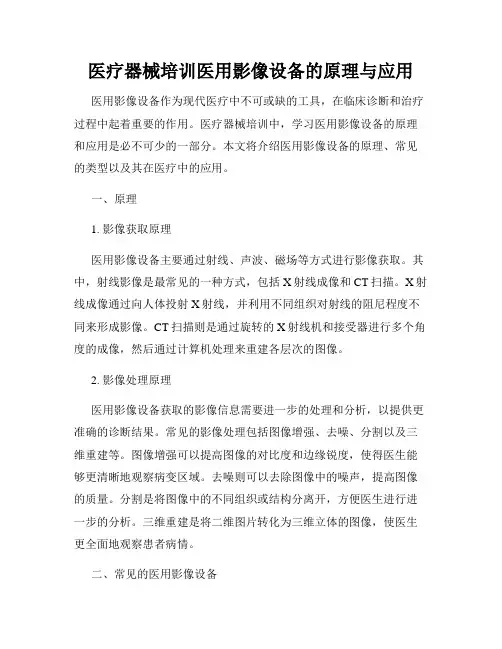

医疗器械培训医用影像设备的原理与应用

医疗器械培训医用影像设备的原理与应用

医疗器械培训医用影像设备的原理与应用医用影像设备作为现代医疗中不可或缺的工具,在临床诊断和治疗过程中起着重要的作用。

医疗器械培训中,学习医用影像设备的原理和应用是必不可少的一部分。

本文将介绍医用影像设备的原理、常见的类型以及其在医疗中的应用。

一、原理1. 影像获取原理医用影像设备主要通过射线、声波、磁场等方式进行影像获取。

其中,射线影像是最常见的一种方式,包括X射线成像和CT扫描。

X射线成像通过向人体投射X射线,并利用不同组织对射线的阻尼程度不同来形成影像。

CT扫描则是通过旋转的X射线机和接受器进行多个角度的成像,然后通过计算机处理来重建各层次的图像。

2. 影像处理原理医用影像设备获取的影像信息需要进一步的处理和分析,以提供更准确的诊断结果。

常见的影像处理包括图像增强、去噪、分割以及三维重建等。

图像增强可以提高图像的对比度和边缘锐度,使得医生能够更清晰地观察病变区域。

去噪则可以去除图像中的噪声,提高图像的质量。

分割是将图像中的不同组织或结构分离开,方便医生进行进一步的分析。

三维重建是将二维图片转化为三维立体的图像,使医生更全面地观察患者病情。

二、常见的医用影像设备1. X射线机X射线机是最常见的医用影像设备之一,它利用X射线对人体进行成像。

X射线机主要有普通X射线机、DSA机和CT机等。

普通X射线机适用于常规的骨密度测量、肺部检查等,DSA机则适用于血管成像,CT机则能提供更详细的断层图像。

2. 核磁共振(MRI)核磁共振是一种利用磁场和射频脉冲对人体进行成像的技术。

MRI可以提供较高的软组织对比度,具有无辐射、无创伤等优点,适用于脑部、脊柱和关节等部位的检查。

3. 超声波超声波是利用超声波在人体内部的传播和反射特点进行成像的技术。

超声波可以观察到人体内部的器官、血流情况以及胎儿的发育情况,是孕妇产前检查中常用的一种技术。

三、医用影像设备在医疗中的应用1. 临床诊断医用影像设备在临床诊断中扮演着重要的角色。

四大医学影像设备

四大医学影像设备

四大医学影像设备医学影像设备是现代医学诊断的重要工具,通过不同的技术原理,能够呈现出人体内部的结构、功能和病理改变。

四大医学影像设备分别是CT扫描仪、MRI扫描仪、X射线机和超声波设备。

它们在不同的临床情况下应用广泛,并对疾病的早期诊断、治疗方案制定和病情观察起到了至关重要的作用。

一、CT扫描仪CT(Computed Tomography)扫描仪是一种利用X射线技术进行层析成像的设备。

它通过机器围绕患者旋转,以不同的角度来获取多个切面的X射线图像。

这些图像通过计算机处理后,可以生成具有丰富解剖细节的三维图像。

CT扫描仪常用于骨骼系统和头部器官的检查,能够发现骨折、肿瘤、出血等病变。

二、MRI扫描仪MRI(Magnetic Resonance Imaging)扫描仪利用磁场和无线电波来产生高清晰度的影像,不涉及X射线辐射。

MRI扫描仪通过调整磁场的强度和方向,对人体内的水分子进行定位,然后利用无线电波对其进行刺激,最后通过接收信号来生成图像。

MRI扫描仪适用于检查脑部、脊柱、关节、内脏等部位的病变,对于软组织的显示效果更好。

三、X射线机X射线机是一种利用X射线照射人体进行影像记录的设备。

它通过产生高能的X射线,并将其照射到患者的身体部位。

被照射到的X射线会被部分吸收或散射,而其余的则会通过人体组织,然后被感光屏或电子器件记录下来,形成影像。

X射线机广泛应用于检查骨骼、胸腔、腹部等部位的病变,对于肺部疾病和骨折的检测较为常见。

四、超声波设备超声波设备利用超声波的回声来生成影像,其辐射力量较小,对患者无损伤。

超声波设备通过将高频超声波引入人体,然后通过探头接收回声信号,并利用计算机处理后生成图像。

超声波设备适用于妇产科、心血管、肝胆脾等腹部器官的检查,对于孕妇和婴儿的检查尤为重要。

综上所述,四大医学影像设备在医学诊断中具有重要作用。

它们能够提供准确、快速的图像,帮助医生对疾病进行判断和评估,为患者提供更好的治疗方案。

医学影像设备完整版

医学影像设备完整版

医学影像设备完整版医学影像设备是现代医学领域中不可或缺的重要工具,它们通过非侵入性的方式获取人体内部结构的信息,帮助医生进行疾病的诊断、治疗和预防。

本文将为您详细介绍医学影像设备的种类、工作原理以及它们在临床上的应用。

一、医学影像设备的种类1. X射线成像设备:X射线成像设备是最早被广泛应用于临床的医学影像设备之一。

它利用X射线的穿透性,通过检测X射线通过人体后的强度变化,形成人体的内部图像。

X射线成像设备包括X射线透视机、X射线摄影机和数字X射线成像系统等。

2. 计算机断层扫描(CT)设备:CT设备利用X射线对人体进行多角度的扫描,并通过计算机重建技术形成人体内部的断层图像。

CT设备可以提供高分辨率的图像,帮助医生观察人体内部的细微结构。

4. 超声波成像设备:超声波成像设备利用超声波对人体进行扫描,通过检测超声波在人体组织中的传播速度和反射情况,形成人体内部的图像。

超声波成像设备具有实时成像、无辐射等优点,常用于孕妇产前检查、心脏检查等。

5. 核医学成像设备:核医学成像设备利用放射性同位素对人体进行扫描,通过检测放射性同位素在人体内的分布情况,形成人体内部的图像。

核医学成像设备可以提供功能性的信息,对疾病的诊断和治疗有重要意义。

二、医学影像设备的工作原理1. X射线成像设备:X射线成像设备的工作原理是利用X射线的穿透性,通过检测X射线通过人体后的强度变化,形成人体的内部图像。

2. CT设备:CT设备的工作原理是利用X射线对人体进行多角度的扫描,并通过计算机重建技术形成人体内部的断层图像。

3. MRI设备:MRI设备的工作原理是利用强磁场和射频脉冲对人体进行扫描,通过检测人体组织对磁场的响应,形成人体内部的图像。

4. 超声波成像设备:超声波成像设备的工作原理是利用超声波对人体进行扫描,通过检测超声波在人体组织中的传播速度和反射情况,形成人体内部的图像。

5. 核医学成像设备:核医学成像设备的工作原理是利用放射性同位素对人体进行扫描,通过检测放射性同位素在人体内的分布情况,形成人体内部的图像。

请解释医用成像设备的工作原理及应用

请解释医用成像设备的工作原理及应用

请解释医用成像设备的工作原理及应用医用成像设备是一种非常重要的医疗设备,通过不同的技术原理,可以帮助医生对患者进行准确的诊断和治疗。

本文将解释医用成像设备的工作原理及应用。

一、X射线成像设备X射线成像设备是常见的医用成像设备之一,它工作的原理是利用X射线的穿透能力,将患者体内的结构图像显示出来。

具体工作步骤如下:1. 发射X射线:X射线发射器会产生高能量的X射线束,它们经过滤波器和减压阀控制,调整射线的能量和强度。

2. 穿透人体:患者需要躺在X射线成像设备的检查台上,X射线束穿透患者的身体,并被放置在其后方的探测器接收。

3. 探测信号:接收到的X射线通过探测器转化为电信号,并传送给计算机进行处理。

4. 图像形成:计算机对接收到的信号进行处理和重建,最后以图像的形式显示在显示器上,供医生进行诊断。

X射线成像设备应用广泛,常用于检查骨骼、胸部、腹部、头部等部位的病变。

它可以帮助医生发现肿瘤、骨折、肺炎等疾病,对于外伤和内部异常的诊断具有重要价值。

二、超声波成像设备超声波成像设备利用了超声波在不同部位组织中传播速度不同的原理,通过声波的回波信号来生成图像。

其工作原理如下:1. 发射声波:超声波成像设备的探头会发射高频声波,并通过患者的皮肤传入体内。

2. 回波信号接收:声波在体内组织中传播时,会遇到不同的介质边界,部分声波会反射回来,这些回波信号被探头接收。

3. 信号处理:探头接收到的回波信号会转化为电信号,并传送给计算机进行处理。

4. 图像重建:计算机根据接收到的信号进行处理和分析,最终以图像的形式显示在显示器上。

超声波成像设备在产科、心脏病学、肝脏病学等领域具有广泛应用。

它可以帮助医生观察胎儿发育、检测心脏病变、评估肝脏病变等,是一种无创的成像手段。

三、磁共振成像设备磁共振成像设备是一种利用核磁共振原理来获取图像的设备。

其工作原理如下:1. 生成磁场:磁共振成像设备通过产生强大的恒定磁场,使人体内的水分子的核自旋进入平衡态。

医疗设备工作原理

医疗设备工作原理

医疗设备工作原理医疗设备是现代医疗体系中不可或缺的一部分,它们通过应用科学技术,提供医疗诊断、治疗和监测等服务,为医护人员提供准确的病情信息和有效的治疗手段。

这些设备背后隐藏着复杂的工作原理,本文将探讨其中几种常见的医疗设备及其工作原理。

一、核磁共振成像(MRI)核磁共振成像是一种无创的医学诊断技术,常用于获取人体内部组织和器官的影像信息。

它利用细胞和组织内原子核的自旋磁矩及其在外加磁场和射频脉冲作用下的反应来实现。

核磁共振成像设备由主磁场、梯度线圈、射频系统和计算机控制系统组成。

主磁场产生一个稳定的磁场环境,梯度线圈用于拍摄不同方向上的切面图像,射频系统则用来激发和接收核磁共振信号。

二、超声波成像超声波成像利用声波在组织中的传播速度和反射特性来获取人体内部结构的图像。

它主要由超声波发射器、接收器、传感器、放大器和显示器等部件组成。

在工作过程中,发射器发射高频声波,然后由传感器接收反射回来的超声波信号。

通过计算声波的传播时间和接收到的信号来重构图像,并在显示器上展示。

三、心电图机心电图机是用于检测心脏电活动的设备。

它通过测量和记录心脏的电位变化来提供关于心脏功能和异常情况的信息。

心电图机由导联电缆、心电图传感器、放大器和记录器等部件组成。

心脏电位变化通过导联电缆连接至传感器,然后转化为电信号并放大。

最后,记录器将信号记录下来,并展示成心电图波形。

四、血压计血压计用于测量人体的血压值,有助于评估心血管系统的功能和健康状况。

血压计主要分为自动式和手动式两种。

自动式血压计通过气压变化来测量血压值,手动式血压计则需要医护人员使用听诊器来监测血压值。

无论是自动式还是手动式,血压计都需要精确的传感器来测量压力并将其转化为数字信号,然后显示在血压计屏幕上。

在医疗设备的工作原理中,科学原理和技术手段相互结合,为临床医疗提供了重要的支持。

了解医疗设备的工作原理,不仅有助于我们理解和使用设备,还能够更好地参与和理解医疗过程,提高我们对健康的管理和关注。

医学影像设备和成像原理

医学影像设备和成像原理

医学影像设备和成像原理
近代医学影像技术是一种以应用电磁波、粒子束、辐射的各种物理学
原理和技术手段来获取和分析人体的内部结构和功能信息的技术。

根据需
要检测的特征和检测方法,可以将医学影像技术分为X射线、放射性核素
成像、核磁共振成像(MRI)、超声成像(US)和光学成像等,常被用来
诊断各种疾病。

X射线成像是目前最被广泛应用的医学影像技术之一、当X射线从X
射线源发出到检测物体时,X射线能量由高能X射线降至低能X射线,X
射线的能量变化与检测物体的厚度和密度有关,X射线穿过检测物体后,
会产生图像,这种技术可以显示检测物体内部的器官情况,这样就可以发
现疾病和异常有一定的分辨率。

放射性核素成像技术是利用放射性同位素发出的α、β、γ射线来
检测植入物体内的器官,或利用放射性同位素所聚集的物质以发现疾病的
一种技术。

以常见的放射性核素成像法--核素扫描法为例,检查者可以将
放射性同位素注射到病人身上,利用电子管进行放射性成像,获得更多关
于器官的信息。

核磁共振成像技术(MRI)是一种采用核磁共振原理的医学影像技术。

医学影像成像原理

医学影像成像原理

医学影像成像原理医学影像成像原理是一种通过使用不同的技术和设备来生成医学图像的过程。

这些图像可以用于帮助医生诊断和治疗各种疾病和病症。

常用的医学影像技术包括X射线成像、计算机断层扫描(CT扫描)、核磁共振成像(MRI)、超声波成像和正电子发射断层扫描(PET扫描)。

以下将对这些医学影像技术的成像原理进行详细介绍。

1.X射线成像X射线成像是通过使用X射线穿透被检查物体来生成图像。

当X射线穿过物体时,它们会被不同组织的密度和原子序数所吸收。

这样,通过在物体和感光介质之间放置探测器,可以测量吸收的射线量。

探测器上的数据被传送到计算机中,并转换为图像。

不同的组织可以根据吸收的射线量的差异显示为不同的灰度。

2.计算机断层扫描(CT扫描)CT扫描是通过使用大量的X射线照射患者身体的不同角度来生成断层图像。

这些X射线图像计算机会进行重建,并且从不同的角度组合成三维图像。

CT扫描的成像原理类似于X射线成像,但在这种情况下,使用许多不同的角度来获取多个切片,从而提供更多的解剖信息。

3.核磁共振成像(MRI)MRI成像通过利用核磁共振原理来生成图像。

在MRI扫描过程中,患者被放置在一个强大的磁场中,然后通过向患者身体内注入一种放射性物质(如甘露醇)来产生磁共振信号。

这些信号通过生物传感器接收,并传送到计算机中进行分析和图像重建。

MRI成像可以提供非常详细的结构图像,因为它可以对不同类型的组织进行区分。

4.超声波成像超声波成像使用声波的回波来生成图像。

在超声波成像过程中,一个特定频率的声波被发射到患者的体内。

当声波撞击组织或器官时,它们会反射回来,并通过传感器接收。

通过分析声波的强度和速度,计算机可以重建图像。

超声波成像可以用于检查心脏、脏器和肌肉等内部结构。

5.正电子发射断层扫描(PET扫描)PET扫描利用放射性示踪剂来检测和测量组织或器官内特定代谢过程的分布。

在PET扫描过程中,患者通过口服或静脉注射放射性示踪剂,这些示踪剂会发射出正电子。

各种影像设备及其成像原理(整理)

各种影像设备及其成像原理(整理)

各种影像设备及其成像原理超声•超声原理:超声是超过正常人耳能听到的声波,频率在20 000赫兹(Hertz,Hz)以上。

超声在介质中以直线传播,有良好的指向性.这是可以用超声对人体器官进行探测的基础。

当超声在传播过程中会发生反射,折射,散射,衰减等。

反射回来的超声为回声。

•多普勒效应(Doppler effect):活动的界面对声源作相对运动可改变反射回声的回率。

这种效应使超声能探查心脏活动和胎儿活动以及血流状态。

•成像原理:超声检查是利用超声的物理特性和人体器官组织声学性质上的差异,以波形、曲线或图像的形式显示和记录,借以进行疾病诊断的检查方法。

人体各种器官与组织都有它特定的声阻抗和衰减特性,因而构成声阻抗上的差别和衰减上的差异。

超声射入体内,由表面到深部,将经过不同声阻抗和不同衰减特性的器官与组织,从而产生不同的反射与衰减。

这种不同的反射与衰减是构成超声图像的基础。

将接收到的回声,根据回声强弱,用明暗不同的光点依次显示在影屏上,则可显出人体的断面超声图像,称这为声像图(sonogram或echogram)。

•A型超声:早期应用幅度调制型(amplitude mode),即A型超声,以波幅变化反映回波情况。

•B型超声:灰度调制型(brightness mode),即B型超声,系以明暗不同的光点反映回声变化,在影屏上显示9~64个等级灰度的图像,强回声光点明亮,弱回声光点黑暗。

常规X线•X线具有穿透性和摄影效应,这是X线成像的基础。

X线波长很短,具有很强的穿透力,能穿透被照射的人体组织,并在穿透过程中受到一定程度的吸收即衰减,由于被穿透的组织结构存在着密度和厚度的差异,导致剩余下来的X线量会有差别,这个有差别的剩余X线,经过显像这一过程后,例如经X线片、荧屏或电视屏显示就能获得具有黑白对比、层次差异的X线影像。

常规X线分为透视和x线照相两种。

•透视(Fluoroscopy):由于荧光效应,当X线透过人体被检查部位时转换成波长较长的荧光并在荧光屏上形成影像,称为透视。

医学成像(影像)技术类型及其原理

医学成像(影像)技术类型及其原理

医学成像(影像)技术类型及其原理
随着科技的进步,医学成像技术有了长足的发展。

医学成像是指医学影像数据的形成过程,也指形成医学成像(现代医学成像)的技术或装置。

医学成像技术是借助于某种能量与生物体的相互作用,提取生物体内组织或器官的形态、结构以及某些生理功能的信息,为生物组织研究和临床诊断提供影像信息的一门科学。

一、医学成像(影像)设备的共同特征
能量发射源、效应组织、探测器、处理器、显示器
二、医学成像(影像)技术的类型
(1) X 射线影像(2)核磁共振成像(3)核素显像(核医学成像技术) (4)超声成像(5) 阻抗成像(6) 热、微波成像(7) 光学成像
前四种用途最广泛,容易推广普及,称为四大医学成像技术。

不同类型的医学影像具有优势互补作用
三、各种医学成像(影像)原理
1 、X 线成像原理
1895 年伦琴发现了X 射线(X-ray),这是19 世纪医学诊断学上最伟大的发现。

X-ray 透视和摄影技术作为最早的医学影像技术,直到今天还是使用最普遍且
有相当大的临床诊断价值的一种医学诊断方法。

X 线成像系统检测的信号是穿透组织后的X 线强度,反映人体不同组织对X 线吸收系数的差别,即组织厚
度及密度的差异;图像所显示的是组织、器官和病变部位的形状。

2、磁共振成像原理
磁共振(MRI)成像系统检测的信号是生物组织中的原子核所发出的磁共振信号。

原子核在外加磁场的作用下接受特定射频脉冲时会发生共振现象,MRI 系。

医疗设备原理

医疗设备原理

医疗设备原理医疗设备在现代医疗中起着至关重要的作用。

它们利用科学和技术原理,帮助医生准确诊断和治疗疾病,提高医疗水平和病患的生存率。

本文将介绍几种常见的医疗设备及其原理。

一、CT扫描仪计算机断层扫描(CT)是一种通过使用X射线和计算机来生成人体断层影像的医疗设备。

它的原理是通过射线源和探测器旋转一圈,同时患者从扫描仪圆环中通过。

计算机根据接收到的X射线信息,生成横截面图像,显示人体组织的结构。

CT扫描仪可以提供高分辨率的图像,有助于医生诊断各种病症,如肿瘤、骨折和中风等。

二、核磁共振成像(MRI)核磁共振成像利用原子核的特性来创建人体内部的断层图像。

当物体暴露在强磁场中时,原子核的自旋会发生共振。

通过施加额外的电磁脉冲,原子核释放出能量。

这些能量被感应线圈接收,并通过计算机分析来生成图像。

核磁共振成像对人体无辐射,可提供高对比度的图像,帮助医生观察软组织和器官。

这使得MRI成为检测肿瘤、脑部疾病和关节损伤的重要工具。

三、心电图(ECG)心电图是衡量心脏活动的重要工具。

它通过记录心脏电活动,检测心脏的功能和异常。

心电图设备是由导联电极、放大器和记录仪组成的。

导联电极放置在身体不同部位,记录电信号的变化。

这些电信号被放大后,通过记录仪输出成为图形,医生可以根据图形来判断心脏是否正常。

心电图广泛应用于心脏疾病的诊断和监测,如心律不齐和心肌梗死等。

四、呼吸机呼吸机是一种通过机械方式辅助或替代呼吸的医疗设备。

它的原理基于气压的变化,通过泵送氧气或空气进入患者的呼吸道。

呼吸机还可以调节呼吸频率和潮气量,帮助患者维持正常呼吸。

呼吸机通常用于重症监护和手术等情况下,当患者无法独立呼吸时提供支持。

五、超声波诊断仪超声波诊断仪利用声波的原理来观察人体内部的结构。

当设备产生超声波时,它经过人体组织并反射回来。

设备接收并处理这些反射波,并生成图像。

超声波诊断仪常用于妇产科、心脏和肝脏等部位的检查。

它无辐射、无痛苦,而且可以提供实时图像,帮助医生进行准确定位和诊断。

生物医学工程医学影像设备原理解析

生物医学工程医学影像设备原理解析

生物医学工程医学影像设备原理解析生物医学工程在医学领域中扮演着重要的角色,其利用工程学和生物学的知识,研究和开发医疗设备,其中医学影像设备是生物医学工程领域的重要组成部分。

本文将对生物医学工程医学影像设备的原理进行解析。

一、X射线成像设备X射线成像是一种常用的医学影像技术,用于检测骨骼和柔软组织的疾病。

X射线发射器通过向患者的身体部位发送X射线,然后被放置在患者背后的探测器将透射的X射线接收并生成图像。

X射线成像设备原理主要包括高压发射器、X射线管、探测器和图像处理器。

二、磁共振成像(MRI)设备磁共振成像是一种通过利用磁场和无线电波来观察人体内部结构和功能的医学影像技术。

MRI设备利用强大的磁场和无线电波以及计算机技术来生成详细的身体组织和器官的图像。

MRI设备原理主要包括主磁体、梯度磁体、无线电频率系统和计算机系统。

三、超声成像设备超声成像是一种使用超声波来观察和检测人体内部结构的医学影像技术。

超声成像设备通过将超声波传递到患者的身体部位,然后接收并处理回波,生成图像。

超声成像设备原理主要包括超声波发射器和接收器、超声波传感器、图像显示器和计算机系统。

四、计算机断层扫描(CT)设备计算机断层扫描是一种使用X射线和计算机技术来生成具有更高分辨率的图像的医学影像技术。

CT设备通过围绕患者旋转的X射线源和探测器,获取多个不同角度的X射线图像,并通过计算机重建这些图像以生成详细的断层图像。

CT设备原理主要包括X射线源、旋转部件、探测器和计算机系统。

五、正电子发射断层扫描(PET)设备正电子发射断层扫描是一种使用放射性药物以及高分辨率的探测器来生成体内生物分子代谢和功能信息的医学影像技术。

PET设备通过向患者体内注射放射性标记的药物,然后接收并检测由该药物在体内放射出的正电子,从而生成图像。

PET设备原理主要包括正电子发射源、探测器和计算机系统。

生物医学工程医学影像设备的原理解析为我们理解这些设备的工作原理和机制提供了有益的信息。

医学影像工作原理

医学影像工作原理

医学影像工作原理医学影像在诊断和治疗中起着至关重要的作用。

它通过使用各种成像设备,如X射线、CT扫描、MRI和超声波等,来获取人体内部的详细信息。

本文将介绍医学影像的工作原理以及它在不同场景下的应用。

一、医学影像工作原理不同类型的医学影像设备采用不同的工作原理来生成人体内部结构的图像。

以下是几种常见的医学影像设备及其工作原理:1. X射线:X射线通过在人体组织中传播并被吸收的不同程度来形成影像。

密度较高的组织,如钙盐或金属,会吸收更多的X射线,从而显露出较亮的区域。

这种成像技术特别适用于骨骼和胸部等部位的检查。

2. CT扫描:CT扫描是通过旋转式X射线机和接收器来获取多个切片图像,并使用计算机重建成三维结构。

它在组织密度和结构方面比X射线更具分辨率,可以提供更详细的信息。

CT扫描广泛应用于头部、腹部、胸部和骨骼等领域。

3. MRI:MRI利用强大的磁场和无害的无线电波来生成影像。

通过测量组织中的原子核在磁场中的旋转速率,可以获得不同类型的组织图像。

MRI对软组织的分辨率较高,常用于脑部、骨骼、肌肉和关节等部位的检查。

4. 超声波:超声波通过发送高频声波来形成图像。

声波在体内组织中反射或回声,然后被接收器接收,并通过计算机进行处理和显示。

超声波成像被广泛应用于妇产科、心脏和肝脏等领域。

二、医学影像的应用场景1. 诊断与鉴别诊断:医学影像可以帮助医生确定病变的位置、性质和程度。

例如,在肺部X射线检查中,医生可以观察到肿块或病变以进行肺癌的诊断与鉴别。

同样地,MRI和CT扫描可以提供关于肿瘤或脑损伤的信息,帮助医生制定适当的治疗方案。

2. 手术规划与导航:医学影像在手术前和手术中起到重要作用。

医生可以使用三维重建的CT或MRI图像来规划手术步骤,并提前评估手术风险。

在复杂手术中,医学影像可以作为导航工具,帮助医生准确定位问题区域,并进行精确的手术操作。

3. 经适应性治疗:医学影像还用于指导治疗过程。

放射治疗中,医生可以使用CT扫描来确定放射源的位置和辐射剂量分布,以最大限度地降低对正常组织的损伤。

浅谈先进医学影像设备

浅谈先进医学影像设备

浅谈先进医学影像设备引言随着医学领域的不断发展,先进的医学影像设备在诊断和治疗中扮演着越来越重要的角色。

先进的医学影像设备能够提供高分辨率、高质量的影像图像,帮助医生精确地诊断和治疗病情。

本文将简要介绍几种常见的先进医学影像设备,并讨论其在医疗实践中的应用。

1. 核磁共振成像(MRI)核磁共振成像(Magnetic Resonance Imaging, MRI)是一种通过利用核磁共振原理来获得人体内部组织结构和功能信息的先进医学影像设备。

与传统的X射线、CT等成像技术相比,MRI无辐射、无创伤,对人体无害,成像质量更高。

MRI通过在强磁场和变化磁场中对人体组织中的水分子进行激发和检测,得到组织的高对比度影像。

MRI可以提供丰富的解剖和功能信息,特别适合脑部、心脏和骨骼等区域的检查。

近年来,MRI技术还在神经科学等领域得到广泛应用,为疾病的早期诊断和治疗提供了强有力的工具。

2. 计算机断层扫描(CT)计算机断层扫描(Computed Tomography, CT)是一种通过旋转X射线源和探测器对人体进行层面扫描并重建图像的先进医学影像设备。

CT利用不同组织对X射线的吸收不同的原理,可以提供高对比度、多层次的图像。

相比传统X射线,CT能够提供更加细致的解剖信息,尤其适合对于软组织和血管的观察。

CT还具有快速成像、操作简便等特点,广泛应用于肿瘤检测、骨折诊断、血管成像等领域。

3. 超声成像(US)超声成像(Ultrasound, US)是一种通过发送和接收超声波来获取人体内部组织结构和功能信息的先进医学影像设备。

超声波可以无创伤地穿透人体组织,与组织内部结构发生反射、散射和传播,从而形成影像。

超声成像具有无辐射、无创伤等优点,特别适用于儿科、妇科和肝脏等区域的检查。

由于其便携、实时成像的特点,超声成像在急诊医疗、手术引导和囊肿穿刺等方面有着广泛的应用。

4. 正电子发射断层扫描(PET)正电子发射断层扫描(Positron Emission Tomography, PET)是一种通过探测体内注入的放射性药物发出的正电子和电子湮灭产生的射线来获得体内代谢和功能信息的先进医学影像设备。

多种医学影像设备原理简介

多种医学影像设备原理简介

计算机X线成像( CR ):传统的X线成像是经X线摄照,将影像信息记录在胶片上,在显定影处理后,影像才能于照片上显示。

计算机X线成像(computed radiography,CR)则不同,是将X线摄照的影像信息记录在影像板(image plate,IP)上,经读取装置读取,由计算机计算出一个数字化图像,复经数字/模拟转换器转换,于荧屏上显示出灰阶图像。

CR与DSA中所述的DR同属数字化成像。

CR的成像原理与设备:CR的成像要经过影像信息的记录、读取、处理和显示等步骤。

其基本结构见图1-6-1。

影像信息的记录:用一种含有微量素铕(Eu2+)的钡氟溴化合物结晶(BaFX:Eu2+,X=CI. Br. I)制成的IP代替X线胶片,接受透过人体的X线,使IP感光,形成潜影。

X线影像信息由IP记录。

IP可重复使用达2-3万次。

影像信息的读取:IP上的潜影用激光扫描系统(图1-6-2)读取,并转换成数字信号。

激光束对匀速移动的IP整体进行精确而均匀的扫描。

在IP上由激光激发出的辉尽性荧光,由自动跟踪的集光器收集,复经光电转换器转换成电信号,放大后,由模拟/数字转换器转换成数字化影像信息。

由IP扫描完了后,则可得到一个数字化图像。

影像信息的处理:影像的数字化信号经图像处理系统处理,可以在一定范围内任意改变图像的特性。

这是CR优于X线照片之处,X线照片上的影像特性是不能改变的。

图像处理主要功能有:灰阶处理、窗位处理、数字减影血管造影处理和X线吸收率减影处理等。

灰阶处理:通过图像处理系统的调整,可使数字信号转换为黑白影像对比,在人眼能辨别的范围内进行选择,以达到最佳的视觉效果。

这有利于观察不同的组织结构。

例如胸部可得到两张分别显示肺和纵隔最佳图像。

窗位处理:以某一数字信号为0,即中心,使一定灰阶范围内的组织结构,以其对X 线吸收率的差别,得到最佳的显示,同时可对这些数字信号进行增强处理。

窗位处理可提高影像对比,有利于显示组织结构,如骨小梁的显示。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

多种医学影像设备原理简介计算机X线成像( CR ):传统的X线成像是经X线摄照,将影像信息记录在胶片上,在显定影处理后,影像才能于照片上显示。

计算机X线成像(computed radiography,CR)则不同,是将X线摄照的影像信息记录在影像板(image plate,IP)上,经读取装置读取,由计算机计算出一个数字化图像,复经数字/模拟转换器转换,于荧屏上显示出灰阶图像。

CR与DSA中所述的DR同属数字化成像。

CR的成像原理与设备:CR的成像要经过影像信息的记录、读取、处理和显示等步骤。

其基本结构见图1-6-1。

影像信息的记录:用一种含有微量素铕(Eu2+)的钡氟溴化合物结晶(BaFX:Eu2+,X=CI. Br. I)制成的IP代替X 线胶片,接受透过人体的X线,使IP感光,形成潜影。

X线影像信息由IP记录。

IP可重复使用达2-3万次。

影像信息的读取:IP上的潜影用激光扫描系统(图1-6-2)读取,并转换成数字信号。

激光束对匀速移动的IP整体进行精确而均匀的扫描。

在IP上由激光激发出的辉尽性荧光,由自动跟踪的集光器收集,复经光电转换器转换成电信号,放大后,由模拟/数字转换器转换成数字化影像信息。

由IP扫描完了后,则可得到一个数字化图像。

影像信息的处理:影像的数字化信号经图像处理系统处理,可以在一定范围内任意改变图像的特性。

这是CR优于X线照片之处,X线照片上的影像特性是不能改变的。

图像处理主要功能有:灰阶处理、窗位处理、数字减影血管造影处理和X线吸收率减影处理等。

灰阶处理:通过图像处理系统的调整,可使数字信号转换为黑白影像对比,在人眼能辨别的范围内进行选择,以达到最佳的视觉效果。

这有利于观察不同的组织结构。

例如胸部可得到两张分别显示肺和纵隔最佳图像。

窗位处理:以某一数字信号为0,即中心,使一定灰阶范围内的组织结构,以其对X线吸收率的差别,得到最佳的显示,同时可对这些数字信号进行增强处理。

窗位处理可提高影像对比,有利于显示组织结构,如骨小梁的显示。

数字减影血管造影处理:选择血管造影一系列CR图像中的一帧为负片(蒙片)行数字减影处理,可得到DSA图像。

X线吸收率减影处理:用两个不同的X线摄影条件摄影,选择其中任何一帧作为负片进行减影,则可消除某些组织。

例如对胸部行减影处理可消除肋骨影像,以利于观察肺野。

影像的显示与存储:数字化图像经数字/模拟转换器转换,于荧屏上显示出人眼可见的灰阶图像。

荧屏上的图像可供观察分析,还可用多帧光学照相机摄于胶片上,用激光照相机可把影像的数字化信号直接记录在胶片上,可提高图像质量。

激光照相机同自动洗片机联成一体,可减少操作程序。

CR的数字化图像信息还可用磁带、磁盘和光盘作长期保存。

CR的临床应用: CR的图像质量与所含的影像信息量可与传统的X线成像相媲美。

图像处理系统可调节对比。

故能达到最佳的视觉效果;摄照条件的宽容范围较大;患者接受的X线量减少。

图像信息可由磁盘或光盘储存,并进行传输,这些都是CR的优点。

CR图像与传统X线图像都是所摄部位总体的重迭影像,因此,传统X线能摄照的部位也都可以用CR成像,而且对CR图像的观察与分析也与传统X线相同。

所不同的是CR图像是由一定数目的象素所组成。

CR对骨结构、关结软骨及软组织的显示优于传统的X线成像,还可行矿物盐含量的定量分析。

CR易于显示纵隔结构如血管和气管。

对结节性病变的检出率高于传统的X线成像,但显示肺间质与肺泡病变则不及传统的X线图像。

CR在观察肠管积气、气腹和结石等含钙病变优于传统X线图像。

用CR行体层成像优于X线体层摄影。

胃肠双对比造影在显示胃小区、微小病变和肠粘膜皱襞上,CR 优于传统的X线造影。

CR是一种新的成像技术,在不少方面优于传统的X线成像,但从效益-价格比,尚难于替换传统的X线成像。

在临床应用上,CR不像CT与MRI那样不可代替。

DR: Digital Radiography,直接数字化X射线摄影系统。

DR 由探测器、影像处理器、图像显示器等组成。

透射过人体后的X线信号被探测获取,直接形成数字影像,数字影像数据传到计算机,在显示器上显示,也可以进行后期处理。

现在主要的DR探测器为非晶硅探测器和非晶硒探测器,两种探测器获取影像的效果差别不大。

其它的还有多丝正比室探测器,这是一种空气探测器。

还有一种CCD探测器。

非晶硅探测器和非晶硒探测器都被称为平板探测器。

1.直接通过专业显示器进行阅片,无须再冲洗胶片,大大节约胶片成本(有特殊需求的患者除外);2.DR升级后可以免除了拍错片等各种烦恼,拍错片或病人身体移动导致图片效果差,医生可以很快看到影响结果,并重新拍摄。

3.对骨结构、关节软骨及软组织的显示优于传统的X线成像,还可进行矿物盐含量的定量分析;易于显示纵隔结构如血管和气管;对结节性病变的检出率高于传统的X线成像;在观察肠管积气、气腹和结石等含钙病变优于传统X线图像;体层成像优于X线体层摄影;胃肠双对比造影在显示胃小区、微小病变和肠粘膜皱襞上,数字化图像优于传统的X线造影。

二、电子计算机X射线断层扫描技术CT英文全称:computed tomographyCT是一种功能齐全的病情探测仪器,它是电子计算机X射线断层扫描技术简称。

CT的工作程序是这样的:它根据人体不同组织对X线的吸收与透过率的不同,应用灵敏度极高的仪器对人体进行测量,然后将测量所获取的数据输入电子计算机,电子计算机对数据进行处理后,就可摄下人体被检查部位的断面或立体的图像,发现体内任何部位的细小病变。

1、CT的发明自从X射线发现后,医学上就开始用它来探测人体疾病。

但是,由于人体内有些器官对X线的吸收差别极小,因此X射线对那些前后重叠的组织的病变就难以发现。

于是,美国与英国的科学家开始了寻找一种新的东西来弥补用X线技术检查人体病变的不足。

1963年,美国物理学家科马克发现人体不同的组织对X线的透过率有所不同,在研究中还得出了一些有关的计算公式,这些公式为后来CT的应用奠定了理论基础。

1967年,英国电子工程师亨斯费尔德在并不知道科马克研究成果的情况下,也开始了研制一种新技术的工作。

他首先研究了模式的识别,然后制作了一台能加强X射线放射源的简单的扫描装置,即后来的CT,用于对人的头部进行实验性扫描测量。

后来,他又用这种装置去测量全身,获得了同样的效果。

1971年9月,亨斯费尔德又与一位神经放射学家合作,在伦敦郊外一家医院安装了他设计制造的这种装置,开始了头部检查。

10月4日,医院用它检查了第一个病人。

患者在完全清醒的情况下朝天仰卧,X线管装在患者的上方,绕检查部位转动,同时在患者下方装一计数器,使人体各部位对X线吸收的多少反映在计数器上,再经过电子计算机的处理,使人体各部位的图像从荧屏上显示出来。

这次试验非常成功。

1972年4月,亨斯费尔德在英国放射学年会上首次公布了这一结果,正式宣告了CT 的诞生。

这一消息引起科技界的极大震动,CT的研制成功被誉为自伦琴发现X 射线以后,放射诊断学上最重要的成就。

因此,亨斯费尔德和科马克共同获取1979年诺贝尔生理学或医学奖。

而今,CT已广泛运用于医疗诊断上。

2、CT的成像基本原理CT是用X线束对人体某部一定厚度的层面进行扫描,由探测器接收透过该层面的X线,转变为可见光后,由光电转换变为电信号,再经模拟/数字转换器(analog/digital converter)转为数字,输入计算机处理。

图像形成的处理有如对选定层面分成若干个体积相同的长方体,称之为体素(voxel),见图1-2-1。

扫描所得信息经计算而获得每个体素的X线衰减系数或吸收系数,再排列成矩阵,即数字矩阵(digital matrix),数字矩阵可存贮于磁盘或光盘中。

经数字/模拟转换器(digital/analog converter)把数字矩阵中的每个数字转为由黑到白不等灰度的小方块,即象素(pixel),并按矩阵排列,即构成CT图像。

所以,CT图像是重建图像。

每个体素的X线吸收系数可以通过不同的数学方法算出。

3、CT设备 CT设备主要有以下三部分:①扫描部分由X线管、探测器和扫描架组成;②计算机系统,将扫描收集到的信息数据进行贮存运算;③图像显示和存储系统,将经计算机处理、重建的图像显示在电视屏上或用多幅照相机或激光照相机将图像摄下。

探测器从原始的1个发展到现在的多达4800个。

扫描方式也从平移/旋转、旋转/旋转、旋转/固定,发展到新近开发的螺旋CT扫描(spiral CT scan)。

计算机容量大、运算快,可达到立即重建图像。

由于扫描时间短,可避免运动产生的伪影,例如,呼吸运动的干扰,可提高图像质量;层面是连续的,所以不致于漏掉病变,而且可行三维重建,注射造影剂作血管造影可得CT血管造影(Ct angiography,CTA)。

超高速CT扫描所用扫描方式与前者完全不同。

扫描时间可短到40ms以下,每秒可获得多帧图像。

由于扫描时间很短,可摄得电影图像,能避免运动所造成的伪影,因此,适用于心血管造影检查以及小儿和急性创伤等不能很好的合作的患者检查。

4、CT图像特点CT图像是由一定数目由黑到白不同灰度的象素按矩阵排列所构成。

这些象素反映的是相应体素的X线吸收系数。

不同CT装置所得图像的象素大小及数目不同。

大小可以是1.0×1.0mm,0.5×0.5mm不等;数目可以是256×256,即65536个,或512×512,即262144个不等。

显然,象素越小,数目越多,构成图像越细致,即空间分辨力(spatial resolution)高。

CT图像的空间分辨力不如X线图像高。

CT图像是以不同的灰度来表示,反映器官和组织对X线的吸收程度。

因此,与X线图像所示的黑白影像一样,黑影表示低吸收区,即低密度区,如含气体多的肺部;白影表示高吸收区,即高密度区,如骨骼。

但是CT与X线图像相比,CT的密度分辨力高,即有高的密度分辨力(density resolutiln)。

因此,人体软组织的密度差别虽小,吸收系数虽多接近于水,也能形成对比而成像。

这是CT的突出优点。

所以,CT可以更好地显示由软组织构成的器官,如脑、脊髓、纵隔、肺、肝、胆、胰以及盆部器官等,并在良好的解剖图像背景上显示出病变的影像。

x线图像可反映正常与病变组织的密度,如高密度和低密度,但没有量的概念。

CT图像不仅以不同灰度显示其密度的高低,还可用组织对X线的吸收系数说明其密度高低的程度,具有一个量的概念。

实际工作中,不用吸收系数,而换算成CT值,用CT值说明密度。

单位为Hu(Hounsfield unit)。

水的吸收系数为10,CT值定为0Hu,人体中密度最高的骨皮质吸收系数最高,CT值定为+1000Hu,而空气密度最低,定为-1000Hu。

相关文档
最新文档
