图纸会签规定
机加工图纸会签规定
机加工图纸管理规定为进一步加强公司技术管理，规范机械加工图纸，最大限度地减少失误，降低加工成本，提高产品质量水平，根据公司目前情况，特对机加工图纸的设计、审查、使用、更改和保管等方面作以下规定：1.设计1.1由机械主管负责产品壳体加工、各种铁件、各种标牌图纸的设计工作。
1.2设计时要遵照以下原则进行：1.2.1符合公司领导的要求；1.2.2符合电气主管的技术要求；1.2.3符合技术部长的技术要求；1.2.4参考机加工车间主任的工艺建议。
1.3设计时要对产品包括电气元器件装配以内的所有因素进行全面考虑，确保不漏项。
1.4设计时必须严格执行并符合图纸设计标准和防爆标准。
1.5图纸要进行编号，零部件名称要规范。
1.6设计时要连同产品生产所需除去电气元器件以外的原材料、零配件配料单一并设计，并且作为技术文件一并审查。
2.审查2.1图纸设计完成后必须进行图纸审查，执行图纸审查会审、签字制度。
2.2参加图纸会签的人员有：设计者、电气项目负责人、技术部长、分管副总。
2.3电气项目负责人的审查内容：2.3.1进、出线喇叭口的规格和数量是否符合要求；2.3.2进、出线接线柱的规格和数量是否符合要求；2.3.3壳体内部电气元器件布局是否满足电气间隙和爬电距离要求；2.3.4本体板是否满足电气元器件安装需要；2.3.5壳体及门盖上各种标牌的数量、内容是否符合要求；2.3.6配料单中与电气装配有关的零配件种类和数量是否齐全、满足要求。
2.4技术部长的审查职责：2.4.1图纸中需要标注的地方是否有漏标，是否有标注错误；2.4.2技术要求是否符合有关标准；2.4.3是否有其他不符合有关要求的地方；2.5分管副总负责对图纸和配料单的全面审查和审定。
2.6图纸会签的工作程序机械主管完成设计初稿后，将其打印成册装入档案袋，连同会审记录分别送电气项目负责人(电气主管)、技术部长、分管副总进行审查或传递审查；会审人员审查完毕将审查意见填写《图纸会审记录》；机械主管根据审查意见进行图纸修改，并将经修改后的图纸重新打印，然后由会审人员逐个签字；经签字的图纸由机械主管负责存入档案柜。
工程设计图纸会签制度
1.1 附件1：ace与GBT19011-2008标准主要差异性分析
工程设计图纸会签制度
一、凡自行设计的工程图纸在施工前，必须由经理审核批准方可生效。
在审批前、图纸标题栏内有关设计、绘图、校对、标准等，皆需签署完备。
二、工程设计图纸标题栏内、设计、绘图、校对描图、标准、会签、审
批等，应填写具体人员。
集体设计的由主管设计员签字。
三、设计指设计人员，描图指描图员，校对指主管设计员，会签指工艺
员，审核指经理，批准指建设单位代表，署名日期，并规定责任如下：
1、建设单位代表，对审批工程设计任务书的总体方案负责。
2、经理及主管设计人员对工程的经济政策，标准化要求和设计原
则的准确性负责。
对设计任务书总体方案负责。
3、主管设计对系统的性能、系统组成，主要器材、设备选型负责。
并对图纸的准确、齐全负责。
4、设计人员对图面标准的准确性负责。
5、描图员负责保证与原稿、原图纸相符。
6、工艺员对系统安装工艺负责。
四、在会审中如有意见分歧时，由经理裁定。
精品文档word文档可以编辑！谢谢下载！
1d。

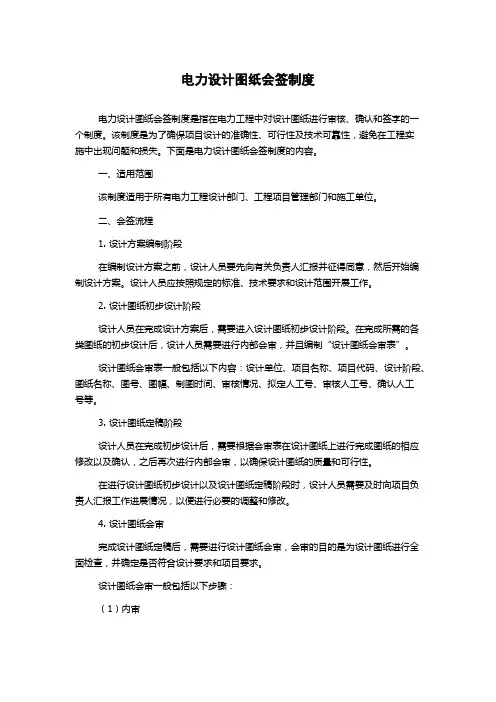

电力设计图纸会签制度
电力设计图纸会签制度电力设计图纸会签制度是指在电力工程中对设计图纸进行审核、确认和签字的一个制度。
该制度是为了确保项目设计的准确性、可行性及技术可靠性，避免在工程实施中出现问题和损失。
下面是电力设计图纸会签制度的内容。
一、适用范围该制度适用于所有电力工程设计部门、工程项目管理部门和施工单位。
二、会签流程1. 设计方案编制阶段在编制设计方案之前，设计人员要先向有关负责人汇报并征得同意，然后开始编制设计方案。
设计人员应按照规定的标准、技术要求和设计范围开展工作。
2. 设计图纸初步设计阶段设计人员在完成设计方案后，需要进入设计图纸初步设计阶段。
在完成所需的各类图纸的初步设计后，设计人员需要进行内部会审，并且编制“设计图纸会审表”。
设计图纸会审表一般包括以下内容：设计单位、项目名称、项目代码、设计阶段、图纸名称、图号、图幅、制图时间、审核情况、拟定人工号、审核人工号、确认人工号等。
3. 设计图纸定稿阶段设计人员在完成初步设计后，需要根据会审表在设计图纸上进行完成图纸的相应修改以及确认，之后再次进行内部会审，以确保设计图纸的质量和可行性。
在进行设计图纸初步设计以及设计图纸定稿阶段时，设计人员需要及时向项目负责人汇报工作进展情况，以便进行必要的调整和修改。
4. 设计图纸会审完成设计图纸定稿后，需要进行设计图纸会审，会审的目的是为设计图纸进行全面检查，并确定是否符合设计要求和项目要求。
设计图纸会审一般包括以下步骤：（1）内审设计人员首先进行内部审核，这是确定电力工程设计图纸是否符合设计要求和项目要求的第一步，并制定报告和其他基本文件以便提交到下一步。
（2）部门经理审批项目经理必须在设计人员进行内部审核后，批准设计图纸会审，这是确保最终设计图纸的可靠性和准确性的第二步。
（3）监理工程师签字如果工程有监理部门对电力工程设计的必要，监理部门的监理工程师还需要进行签字确认，以保证设计图纸符合项目要求和施工要求。
（4）总工程师签字总工程师是最后一个签字人，签字后意味着设计图纸会审完成，设计图纸进入到下一步，即施工阶段。
某设计院图纸会签管理规定
某设计院图纸会签管理
规定
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
设计图纸各专业会签管理规定
最近一段时间以来，我院设计的施工图各专业不符的问题时有发生，给建设单位和我院造成了一定损失和不良影响。
为了坚决杜绝施工图各专业不符的现象，进一步提高我院的施工图设计质量，我院决定实施施工图各专业会签制度，同时启用新的施工图签(图框）。
一、会签方式为各专业相互会签，签字区域在新启动的图签的会签栏。
二、应在各专业内部签字完整后进行会签。
三、会签不应走形式，应仔细阅读各专业图纸，并询问有关设计过程中的变更内容，确保各专业图纸相统一，并负责。
四、本制度在6月26日起执行，6月26日正式出图的图纸执行该规定。
济南****建筑设计院有限公司
2012-6-25
附：新启动的图签格式如下：。
工程设计图纸会签制度
工程设计图纸会签制度
一、凡自行设计的工程图纸在施工前，必须由经理审核
批准方可生效。
在审批前、图纸标题栏内有关设计、绘图、校对、标准等，皆需签署完备。
二、工程设计图纸标题栏内、设计、绘图、校对描图、
标准、会签、审批等，应填写具体人员。
集体设计的由主管设计员签字。
三、设计指设计人员，描图指描图员，校对指主管设计
员，会签指工艺员，审核指经理，批准指建设单位代表，署名日期，并规定责任如下：
1、建设单位代表，对审批工程设计任务书的总体方案负责。
2、经理及主管设计人员对工程的经济政策，标准化
要求和设计原则的准确性负责。
对设计任务书总体方案负
责。
3、主管设计对系统的性能、系统组成，主要器材、
设备选型负责。
并对图纸的准确、齐全负责。
4、设计人员对图面标准的准确性负责。
5、描图员负责保证与原稿、原图纸相符。
6、工艺员对系统安装工艺负责。
四、在会审中如有意见分歧时，由经理裁定。
变电工程图纸会签制度
变电工程图纸会签制度一、总则为了规范变电工程图纸的会签管理，提高变电工程图纸的质量，保证施工过程的顺利进行，特制定本制度。
二、会签范围本制度适用于所有变电工程图纸的会签过程。
包括但不限于设计图纸、施工图纸、验收图纸等各类图纸。
三、会签对象1. 设计单位：包括主设单位和设计单位的相关工程师。
2. 施工单位：施工单位的相关工程师和技术人员。
3. 监理单位：监理单位的工程师和技术人员。
4. 监管部门：相关监管部门的工程师和技术人员。
四、会签流程1. 设计单位负责编制图纸，并在图纸上标注设计单位的名称和联系方式。
2. 设计单位提交图纸至施工单位，施工单位进行初步审核并在图纸上签字确认。
3. 施工单位将会签后的图纸提交监理单位，监理单位进行审核并在图纸上签字确认。
4. 监理单位将会签后的图纸提交监管部门，监管部门进行最终审核并在图纸上签字确认。
5. 如果存在异议，会签单位需在图纸上标注，并在异议解决后重新进行会签确认。
五、会签标准1. 会签单位需认真审核图纸内容，确保图纸完整、准确、清晰。
2. 会签单位需按照要求填写完整的会签意见，包括批准意见、修改意见等。
3. 会签单位需按照规定的时间节点完成会签工作，不能延误工程进度。
六、会签文件管理1. 每份会签图纸都需建立相应的会签档案，包括会签单位、会签意见、会签时间等信息。
2. 会签单位需保存好会签文件，并确保文件不被篡改或丢失。
3. 会签文件需按照规定的时间存档并备份，以备查阅和审计。
七、违规处理1. 对于拒绝或逾期会签的单位，将进行通报批评，并可影响该单位的相关资质。
2. 对于故意篡改或弄虚作假的单位，将予以严厉处理，直至停止合作。
八、附则1. 本制度由项目经理和设计总监负责解释并执行。
2. 本制度自公布之日起生效。
以上就是变电工程图纸会签制度的详细内容，希望各位相关单位能够严格执行，确保变电工程的顺利进行。
同时，也希望各单位能够加强沟通，共同合作，为工程的顺利完成贡献自己的力量。
图纸会签规定
图纸会签规定1 目的确认各相关专业的设计与本专业设计无干扰；确认各相关专业的设计满足了本专业所提的要求；预防“错、漏、碰、缺”现象的发生，使各专业协调一致，确保工程设计的总体质量；未经会签的图纸不得晒发用户和归档。
2 范围本规定适用于工程设计的初步设计和施工图设计的图纸会签。
3 引用文件及标准质量手册SYB-QM-2006 设计质量控制程序SYB-QP9-20064 职责设计人a 按计划进度要求主动将自己的图纸提请给相关专业（如：提供设计资料的专业；与本专业设计内容的设计、施工、安装、维修等阶段有关联的专业）进行会签；b 对提交给本专业进行会签的图纸，应认真、仔细核对，然后方可签署；c 在会签中如发现遗漏或不一致的事项时，应及时提出，经核对、协商、修正后，再行签署；d 会签中如发生有争议的事项时，应及时提请项目主师协调裁决，并执行其裁决；e 当设计人因故不能进行会签时，应由所长指定相关人员代为会签。
审核人对图纸会签的完整性、正确性进行检查后，方可签署。
项目主师汇总检查各专业会签的质量，协调、裁决会签中有争议的事项。
必要时（对规模较大，专业交叉情况复杂的项目），应召集相关专业负责人（设计人）进行会审会签。
项目主师应对会签中的更改事项进行验证。
责任划分当由于图纸会签不完善而出现诸如缺、漏项或核对不仔细等失误而引起的质量缺陷、返工、甚至质量不合格时，按下述原则划分责任；a 图纸未提交相关专业会签的，由该设计人负主要责任；b 图纸按规定提交给了相关专业，且也进行了签署，但仍发生因未满足所提设计条件而引发的质量事项时，由会签人负主要责任。
5 会签的程序会签的依据：工程项目的阶段进度计划必须对图纸会签进行规定。
各相关专业之间所提供的全部正式的互提资料（含图、表、文字说明）。
会签的程序设计人自校一校对人校对一专业负责人签署一提交相关专业会签一交审核人检查签署一所审（跨院/所项目）一主师汇总（会签检查）一院/所审（院/所管项目）—公司审（公司管项目）会签关系a 提出（借给）设计资料（条件）的专业在接受（使用）资料专业的相关图纸上签字；b 管线、设施交叉互相提供设计资料（条件）的相关专业，应相互在相关的图纸上签字；c 其它可造成相互影响的专业应相互在相关的图纸上签字；d会签关系应遵守本规定附表A《工业项目图纸会签表》和附表B《民用项目图纸会签表》执行。
图纸会签管理制度
图纸会签管理制度第一章总则第一条为了加强项目图纸的管理，提高项目质量，规范会签流程，确保项目图纸符合设计要求、施工需求以及相关标准规范，制定本管理制度。
第二条本管理制度适用于公司内所有项目的图纸会签管理工作，具体执行人员为项目负责人、总工程师、设计负责人、项目经理以及相关技术人员。
第三条会签人员应当具备相关的技术能力和经验，并且熟悉相关标准规范，保证对图纸进行准确、全面的审查。
第四条会签人员应当认真履行职责，保证对图纸的审查及签字工作的真实性、准确性，不得擅自签字或者弄虚作假。
第五条项目负责人对图纸会签工作负总责，负责统筹协调各方意见，保证图纸的审查工作得以顺利进行。
第六条项目负责人应当定期对项目图纸会签工作进行检查和督导，确保审查的严格性和及时性。
第七条项目设计负责人应当按照相关规定对图纸进行设计审查，并在规定时间内提交审查意见。
第八条项目经理应当对项目图纸进行整体把控，确保设计、施工图纸的一致性和连贯性。
第二章会签流程第九条项目负责人在项目启动之初设立图纸会签小组，确定相关人员名单和职责分工。
第十条项目设计负责人在接到图纸后，应当认真审查图纸的设计方案是否符合设计要求、施工需求以及相关标准规范。
第十一条项目设计负责人在确认图纸无误后，应当将其提交给项目负责人，并根据需要进行专家评审。
第十二条项目负责人在收到图纸后，应当组织相关人员进行会签审查，并在规定时间内做出审查意见。
第十三条会签小组对图纸审查意见达成一致后，应当统一签字确认，并将审查意见提交给项目负责人。
第十四条项目负责人在收到审查意见后，应当审核确认后签字，并将图纸提交给项目经理。
第十五条项目经理在收到图纸后，应当进行最终审查确认，确保设计、施工图纸的一致性和连贯性。
第十六条项目经理在确认无误后，应当签字确认，并按照相关规定将图纸存档，备查。
第三章责任追究第十七条对于擅自签字、弄虚作假的会签人员，将按公司相关规定进行追究责任，并给予相应的处罚。
11图纸会签审批管理规定
XXXX规划建筑设计研究有限公司支持性文件编号HYJS-J75-07图纸会签审批管理规定1．目的为确保施工图的质量，使施工图处于质量控制，以确保产品符合质量要求。
2．范围适用于本院所有设计施工图的会签审批。
3．职责3．1院长负责相关专业的审核批准工作，未经签字，不允许出图。
3．2专业负责人组织相关人员对图纸进行会审，确保施工图质量，然后会签。
4．各专业会签的内容4．1建筑专业4．1．1总平面是否满足规划要求；4．1．2平、立、剖、详图其主要尺寸，标高与其它专业是否一致；4．1．3预备的竖井、机房位置是否正确；4．1．4建筑防火分区与各专业是否协调。
4．2结构专业4．2．1与其它专业，特别是建筑专业，平、立、剖、详图之间是否一致；4．2．2为配套专业预留孔洞、沟槽位置、标高等是否正确；4．2．3模板图与其它专业是否吻合、合理。
4．3给排水专业4．3．1预留孔洞、埋件、防水套管的尺寸、位置及标高是否准确；4．3．2各设备用房的平面、层高尺寸是否满足要求；4．3．3设备用电负荷能否满足；4．3．4各设备需要控制点的位置和控制要求是否正确；4．3．5各设备用房对门、窗、通风、空调等到环境是否满足要求。
4．4暖通专业4．4．1建筑专业预留的机房、洞口、竖井等位置、尺寸及层高等是否满足要求；4．4．2结构预留的埋件、孔洞位置是否准确；4．4．3电容量能否满足要求。
4．5电气专业4．5．1其它配套专业对某些房间的通风、空调、温湿度要求是否合理；4．5．2电气用房的位置、大小、层高能否满足；4．5．3各专业对电容量、自控要求能否满足。
5．管网综合图管网综合图需要与否，工程负责人与配套专业负责人共同研究决定。
6．会签、审批办法当各专业会审无误后，名专业设计人在图纸目录会签上相关栏中签字。
7．相关文件7．1《方案设计文件编制内容规定》7．2《初步设计说明书编制规定》。
会签规定
施工图设计阶段各专业之间会签实施规定
第3.0.1条专业会签制度是减少施工图中相关专业之间错、漏、碰、缺的主要措施，也是程序管理的重要内容之一，因此，各专业应认真执行。
未经专业会签的施工图纸，审核不予签字。
第3.0.2条专业会签工作应由设总主持，在各专业校审后进行。
第3.0.3条需要参加会签的专业范围应包括参与此项工程施工图设计的各个专业（概预算专业除外）。
第3.0.4条各专业施工图纸会签的过程中应以所提供的资料图为依据，会签中所发现的矛盾应由设总协调解决，所需修改的图纸由各专业负责人组织进行。
第3.0.5条相关专业会签内容及签字规定见下表。
相关专业会签内容及签字规定表
编制：审核：批准：。
施工图会签管理规定
施工图会签管理规定1．目的通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。
2．适用范围本文件适用于本院工程施工图设计阶段的会审质量控制。
3．会签要求3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。
3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。
3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。
3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。
4．会签方式4．1图纸打印出来后集中会签。
4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。
对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。
5．会签内容5．1建筑工程5.1.1总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。
5.1.2建筑专业图/文：在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。
结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。
图纸会签规定.docx
图纸会签规定1 目的1.1 确认各相关专业的设计与本专业设计无干扰；1.2 确认各相关专业的设计满足了本专业所提的要求；1.3 预防“错、漏、碰、缺”现象的发生，使各专业协调一致，确保工程设计的总体质量；1.4 未经会签的图纸不得晒发用户和归档。
2 范围本规定适用于工程设计的初步设计和施工图设计的图纸会签。
3 引用文件及标准质量手册SYB-QM-2006设计质量控制程序SYB-QP9-20064 职责4.1 设计人a 按计划进度要求主动将自己的图纸提请给相关专业（如：提供设计资料的专业；与本专业设计内容的设计、施工、安装、维修等阶段有关联的专业）进行会签；b 对提交给本专业进行会签的图纸，应认真、仔细核对，然后方可签署；c 在会签中如发现遗漏或不一致的事项时，应及时提出，经核对、协商、修正后，再行签署；d 会签中如发生有争议的事项时，应及时提请项目主师协调裁决，并执行其裁决；e 当设计人因故不能进行会签时，应由所长指定相关人员代为会签。
4.2 审核人对图纸会签的完整性、正确性进行检查后，方可签署。
4.3 项目主师汇总检查各专业会签的质量，协调、裁决会签中有争议的事项。
必要时（对规模较大，专业交叉情况复杂的项目），应召集相关专业负责人（设计人）进行会审会签。
项目主师应对会签中的更改事项进行验证。
4.4 责任划分当由于图纸会签不完善而出现诸如缺、漏项或核对不仔细等失误而引起的质量缺陷、返工、甚至质量不合格时，按下述原则划分责任；a 图纸未提交相关专业会签的，由该设计人负主要责任；b 图纸按规定提交给了相关专业，且也进行了签署，但仍发生因未满足所提设计条件而引发的质量事项时，由会签人负主要责任。
5 会签的程序5.1 会签的依据：工程项目的阶段进度计划必须对图纸会签进行规定。
各相关专业之间所提供的全部正式的互提资料（含图、表、文字说明）。
5.2 会签的程序设计人自校→校对人校对→专业负责人签署→提交相关专业会签→交审核人检查签署→所审（跨院/所项目）→主师汇总（会签检查）→院/所审（院/所管项目）→公司审（公司管项目）5.3 会签关系a 提出（借给）设计资料（条件）的专业在接受（使用）资料专业的相关图纸上签字；b 管线、设施交叉互相提供设计资料（条件）的相关专业，应相互在相关的图纸上签字；c 其它可造成相互影响的专业应相互在相关的图纸上签字；d 会签关系应遵守本规定附表A《工业项目图纸会签表》和附表B《民用项目图纸会签表》执行。
施工图会签
施工图会签管理规定施工图会签管理规定1．目的通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。
2．适用范围本文件适用于本院工程施工图设计阶段的会审质量控制。
3．会签要求3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。
3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。
3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。
3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。
4．会签方式4．1图纸打印出来后集中会签。
4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。
对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。
5．会签内容5．1建筑工程5.1.1总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。
5.1.2建筑专业图/文：在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。
结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。
图纸会签规定
图纸会签规定1 目的1.1 确认各相关专业的设计与本专业设计无干扰；1.2 确认各相关专业的设计满足了本专业所提的要求；1.3 预防“错、漏、碰、缺”现象的发生，使各专业协调一致，确保工程设计的总体质量；1.4 未经会签的图纸不得晒发用户和归档。
2 范围本规定适用于工程设计的初步设计和施工图设计的图纸会签。
3 引用文件及标准质量手册SYB-QM-2006设计质量控制程序SYB-QP9-20064 职责4.1 设计人a 按计划进度要求主动将自己的图纸提请给相关专业（如：提供设计资料的专业；与本专业设计内容的设计、施工、安装、维修等阶段有关联的专业）进行会签；b 对提交给本专业进行会签的图纸，应认真、仔细核对，然后方可签署；c 在会签中如发现遗漏或不一致的事项时，应及时提出，经核对、协商、修正后，再行签署；d 会签中如发生有争议的事项时，应及时提请项目主师协调裁决，并执行其裁决；e 当设计人因故不能进行会签时，应由所长指定相关人员代为会签。
4.2 审核人对图纸会签的完整性、正确性进行检查后，方可签署。
4.3 项目主师汇总检查各专业会签的质量，协调、裁决会签中有争议的事项。
必要时（对规模较大，专业交叉情况复杂的项目），应召集相关专业负责人（设计人）进行会审会签。
项目主师应对会签中的更改事项进行验证。
4.4 责任划分当由于图纸会签不完善而出现诸如缺、漏项或核对不仔细等失误而引起的质量缺陷、返工、甚至质量不合格时，按下述原则划分责任；a 图纸未提交相关专业会签的，由该设计人负主要责任；b 图纸按规定提交给了相关专业，且也进行了签署，但仍发生因未满足所提设计条件而引发的质量事项时，由会签人负主要责任。
5 会签的程序5.1 会签的依据：工程项目的阶段进度计划必须对图纸会签进行规定。
各相关专业之间所提供的全部正式的互提资料（含图、表、文字说明）。
5.2 会签的程序设计人自校→校对人校对→专业负责人签署→提交相关专业会签→交审核人检查签署→所审（跨院/所项目）→主师汇总（会签检查）→院/所审（院/所管项目）→公司审（公司管项目）5.3 会签关系a 提出（借给）设计资料（条件）的专业在接受（使用）资料专业的相关图纸上签字；b 管线、设施交叉互相提供设计资料（条件）的相关专业，应相互在相关的图纸上签字；c 其它可造成相互影响的专业应相互在相关的图纸上签字；d 会签关系应遵守本规定附表A《工业项目图纸会签表》和附表B《民用项目图纸会签表》执行。
