沪杭高速铁路电力供电系统设计

沪杭高速铁路电力供电系统设计
8 % 为 桥 梁 工 程 , 线 设 车 站 9座 、 路 所 3座 、 车 7 全 线 动
运 用 所 1座 。
() 3 电力 供 电 系统 的主要 设 备 标 准为 模 数化 、 标
准化 、 免维 护 、 少维 修。 () 4 电力供 电系统 与铁 路行 车和 运输安 全 密切相 关 , 有客运专 线各个 等 级 负荷 的 电源均 自电力供 电 所
机 的 构造 与 施 工 工序 [ ] 建筑 机 械 ,0 8 I . J. 20 ( )
缩小首 孔移 动模架安装 和最 后拆卸 的投入 。
参考 文献 :
[ ] 华 清 苑 . 版 电子 出版 1 钢 M] 北 金
公 司, 0 20 3.
中 图 分 类 号 :)3 ;U 2 12 8 2 3 文 献 标 识 码 : A
() 1 电力 供 电系统 必 须满 足 客 运专 线 安 全 、 可靠
供 电的要求 , 满 足 免维 护 、 维 修 、0k 并 少 1 V及 以上 变
配 电所无 人值 守的 原则要 求 。 () 2 为保 证备 用 电 设备 的 可靠 安 全 用 电 , 电力 供 电系统应保证 各级供 配 电 系统 的相互 匹配 , 除发 生大 面积 自然灾 害 ( 如地 震 、 战争 、 网崩 溃 等 ) 电 或故 意 损 坏外 , 可靠性满 足每天 2 其 4h的运 输需要 ( “ 含 维修 天
[ ] 陶 石 林 . 广 客运 专 线 上 行 式移 动模 架 快 速 制梁 施 工 技术 [ ] 铁 2 武 J. 道 标 准 设计 ,0 9( ) 20 4 . [] 刘 3 姬 . 台温 铁 路 上 行 式移 动 模 架 制 梁 施工 技 术 [ ] 铁 道标 准 甬 J.

高速铁路牵引供电概述

高速铁路牵引供电概述

1.1 牵引供电方式
2.BT供电方式
BT供电方式就是在牵引供电系统中加 装吸流变压器(3~4 km安装一台)和 回流线。这种供电方式由于在接触网 同高度的外侧增设了一条回流线,回 流线上的电流与接触网上的电流方向 相反,因此大大减轻了接触网对邻近 通信线路的干扰。采用BT供电方式的 电路是由牵引变电所、接触悬挂、回 流线、轨道及吸上线等组成。牵引变 电所作为电源向接触网供电;动车组 列车运行于接触网与轨道之间;吸
正馈线与轨道之间的电压也是25 kV。自 耦变压器是并联在接触悬挂和正馈线之间 的,其中性点与钢轨(保护线)相连接。 彼此相隔一定距离(一般间距为10~16 km)的自耦变压器将整个供电区段分成 若干个小的区段,叫作AT区段,从而形 成了一个多网孔的复杂供电网络。接触悬 挂是去路,正馈线是回路。接触悬挂上的 电流与正馈线上的电流大小相等、方向相 反,因此其电磁感应影响可以互相抵消, 故对邻近的通信线有很好的防护作用。

速 铁
项目
高速铁路牵引供电概述

高速铁路牵引供电概述
高速铁路的牵引供电系统,其本身没有发电设备,而是从电力系统获取电能。 目前,牵引供电系统的供电方式有直接供电方式、BT供电方式、AT供电方式、 同轴电力电缆(coaxial cable,CC)供电方式、直供加回流线供电方式、单 边供电方式和双边供电方式等。
1.1 牵引供电方式
3.AT供电方式
随着铁路电气化技术的发展及动车组的投 入运行,传统的供电方式已不能适应铁路 发展的需要,各国开始采用AT供电方式。 AT供电方式就是在牵引供电系统中并联 自耦变压器的供电方式。实践证明,AT 供电方式是一种既能有效地减弱接触网对 邻近通信线的电磁感应影响,又能适应高

《高速铁路概论》课件——3-1高速铁路牵引供电系统概述

《高速铁路概论》课件——3-1高速铁路牵引供电系统概述

二、牵引供电系统组成
牵引供电系统的任务是保证质量良好地并不间断地向列车供电,主要 包括牵引变电所和牵引网两部分。
牵引变电所是电气化铁路供电系统的心脏,主要功能是变压和变相。
电气化铁路的电流制经历了由低压直流、三相交流、单相低 频交流到单相工频交流的演变过程。
今后的发展方向主要是采用25kV的单相工频交流制。
高速铁路牵引供电系统概述
高速铁路牵引供电系统概述
教学目标
了解电气化铁路电流制的发展 掌握高速铁路牵引供电系统的供电过程 树立遵守《铁路安全管理条例》的意识
复兴号动车组运行需要几节5号电池?
一、牵引供电过程
《铁路安全管理条例》规定,禁止在铁路电力线路导线两侧各 500米的范围内升放风筝、气球等低空飘浮物体。
高速铁路牵引供电系Байду номын сангаас概述
课堂小结
电气化铁路电流制的发展 高速铁路牵引供电系统的供电过程 遵守《铁路安全管理条例》的意识

高速铁路牵引供电系统精选全文完整版

高速铁路牵引供电系统精选全文完整版

可编辑修改精选全文完整版高速铁路牵引供电系统1.牵引变电所牵引变电所是电气化铁路的心脏,其作用是将110 kV(220 kV)三相交流电变换成27.5 kV(或55 kV)单相工频交流电,并供给电力牵引网和电力机车。

此外,有少数牵引变电所还需担负10 kV动力负荷。

所以,牵引变电所具有3个主要功能:接受三相电能,降压分配电能,减相以单相馈出供给牵引网。

2.分区亭在电气化铁路上,为了提高运行的可靠性,增加供电工作的灵活性,在相邻变电所供电的相邻两供电分区的分界处常用分相绝缘器断开,若在断开处设置开关设备和相应的配电装置,则组成分区亭。

在复线电气化区段,分区亭的主要功能如下:(1)使同一供电臂上的上、下行接触网并联工作或单独工作。

当并联工作时,分区亭内的断路器闭合以提高接触网的末端电压;当单独工作时,断路器打开。

(2)当同一供电臂上的上、下行接触网(并联工作)发生短路事故时,由牵引变电所相应的馈线断路器和分区亭中的断路器配合动作,切除事故区段,缩小事故范围;非事故区段仍可正常供电。

(3)当某牵引变电所全所停电时,可闭合分区亭中的越区隔离开关,由相邻牵引变电所向停电牵引变电所进行越区供电。

总之,分区亭的作用是:对单线牵引网,使两相邻供电臂单独工作或实现越区供电;对双线牵引网,使上、下行接触网并联,提高末端电压,缩小事故范围和实行必要时的越区供电。

3.开闭所当远离牵引变电所的枢纽站、电力机务段等大宗负荷需要多条馈电线向这些接触网分组供电时,一般采用建立开闭所的办法来解决。

开闭所是指不进行电压变换而用开关设备实现电路开闭的配电所。

开闭所一般有两条进线,然后多路馈出向枢纽站场接触网各分段供电,进线和出线均经过断路器,以实现接触网各分段停、供电的灵活运行,又由于断路器对接触网短路故障进行保护,从而可以缩小事故停电范围。

开闭所的作用是增加馈线数目,将主线接触网与分支接触网分开,缩小事故范围,提高供电可靠性,保证枢纽站、站场装卸作业和接触网分组检修的灵活性和安全性;降低牵引变电所的复杂程度,还可实现上、下行扭接,保证在事故情况下供电,正常情况下扭接有利于改善牵引网电压水平,降低电能损失。

高铁供电原理

高铁供电原理

高铁供电原理高铁是一种高速铁路交通工具,其运行速度通常达到每小时250公里以上。

而高铁的高速运行需要大量的电力支持,而这些电力是通过高铁供电系统来实现的。

本文将介绍高铁供电原理,以便更好地理解高铁的运行机制。

高铁供电系统是指为高铁列车提供牵引和辅助电力的系统,其主要包括接触网、牵引供电系统和辅助供电系统。

首先,接触网是高铁供电系统中的重要部分,它是通过电力传输装置与列车上的受电弓接触,将电能传输到列车上。

接触网一般安装在高架桥、隧道和地面等位置,以确保列车在行驶过程中能够持续获取电能。

接触网的设计和施工需要考虑到高铁线路的特殊性,以确保供电系统的稳定和安全。

其次,牵引供电系统是高铁列车获取牵引电能的重要途径。

在高铁运行过程中,牵引供电系统通过接触网将电能传输到列车上,以驱动电机实现列车的牵引运行。

牵引供电系统需要具备高效、稳定的特性,以确保列车在高速运行过程中能够获得足够的牵引电能。

另外,辅助供电系统是为列车提供辅助电能的重要部分,它主要用于列车上的照明、空调、通信等设备的供电。

辅助供电系统通过接触网或者其他途径将电能传输到列车上,以满足列车上各种设备的电能需求。

辅助供电系统需要具备稳定、可靠的特性,以确保列车上的各种设备能够正常运行。

总的来说,高铁供电系统是高铁运行的重要支撑,它的稳定性和可靠性直接影响着高铁列车的运行效率和安全性。

因此,在设计和建设高铁供电系统时,需要充分考虑高铁线路的特殊性和列车运行的需求,以确保供电系统能够满足高铁列车的运行需求。

综上所述,高铁供电原理是高铁运行的重要基础,它通过接触网、牵引供电系统和辅助供电系统为高铁列车提供电能支持。

高铁供电系统的稳定性和可靠性对高铁列车的运行起着至关重要的作用,因此在设计和建设高铁供电系统时需要充分考虑高铁线路的特殊性和列车运行的需求,以确保供电系统能够满足高铁列车的运行需求。

高速铁路牵引供电系统(组成)

高速铁路牵引供电系统(组成)

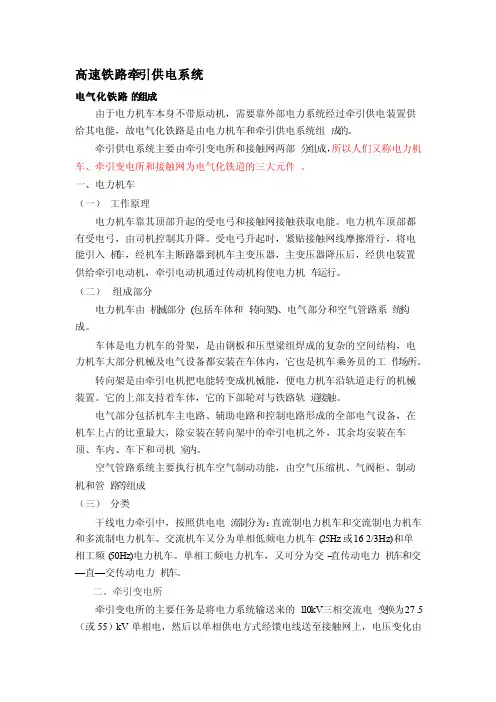

高速铁路牵‎引供电系统‎电气化铁路‎的组成由于电力机‎车本身不带‎原动机,需要靠外部‎电力系统经‎过牵引供电‎装置供给其‎电能,故电气化铁‎路是由电力‎机车和牵引‎供电系统组‎成的。

牵引供电系‎统主要由牵‎引变电所和‎接触网两部‎分组成,所以人们又‎称电力机车‎、牵引变电所‎和接触网为‎电气化铁道‎的三大元件‎。

一、电力机车(一)工作原理电力机车靠‎其顶部升起‎的受电弓和‎接触网接触‎获取电能。

电力机车顶‎部都有受电‎弓,由司机控制‎其升降。

受电弓升起‎时,紧贴接触网‎线摩擦滑行‎,将电能引入‎机车,经机车主断‎路器到机车‎主变压器,主变压器降‎压后,经供电装置‎供给牵引电‎动机,牵引电动机‎通过传动机‎构使电力机‎车运行。

(二)组成部分电力机车由‎机械部分(包括车体和‎转向架)、电气部分和‎空气管路系‎统构成。

车体是电力‎机车的骨架‎,是由钢板和‎压型梁组焊‎成的复杂的‎空间结构,电力机车大‎部分机械及‎电气设备都‎安装在车体‎内,它也是机车‎乘务员的工‎作场所。

转向架是由‎牵引电机把‎电能转变成‎机械能,便电力机车‎沿轨道走行‎的机械装置‎。

它的上部支‎持着车体,它的下部轮‎对与铁路轨‎道接触。

电气部分包‎括机车主电‎路、辅助电路和‎控制电路形‎成的全部电‎气设备,在机车上占‎的比重最大‎,除安装在转‎向架中的牵‎引电机之外‎,其余均安装‎在车顶、车内、车下和司机‎室内。

空气管路系‎统主要执行‎机车空气制‎动功能,由空气压缩‎机、气阀柜、制动机和管‎路等组成(三)分类干线电力牵‎引中,按照供电电‎流制分为:直流制电力‎机车和交流‎制电力机车‎和多流制电‎力机车。

交流机车又‎分为单相低‎频电力机车‎(25Hz或‎16 2/3Hz)和单相工频‎(50Hz)电力机车。

单相工频电‎力机车,又可分为交‎--直传动电力‎机车和交—直—交传动电力‎机车。

二、牵引变电所‎牵引变电所‎的主要任务‎是将电力系‎统输送来的‎110kV‎三相交流电‎变换为27‎.5(或55)kV单相电‎,然后以单相‎供电方式经‎馈电线送至‎接触网上,电压变化由‎牵引变压器‎完成。

高速铁路牵引供电系统6C系统运用现状分析资料

高速铁路牵引供电系统6C系统运用现状分析资料

高速铁路牵引供电 系统6C系统的技术 发展
提高供电可靠性: 采用先进的供电 技术,提高供电 系统的稳定性和 可靠性。
提高供电效率: 采用高效节能的 供电设备,降低 供电损耗,提高 供电效率。
提高供电智能化: 采用先进的供电 控制技术,实现 供电系统的智能 化控制和管理。
提高供电安全性: 采用先进的供电 安全技术,提高 供电系统的安全 性和抗干扰能力。
加强人员培训,提高员工技能和素质
定期进行设备检查和维护,确保设备正 常运行
采用先进的技术和设备,提高系统自动 化和智能化水平
加强与相关部门的沟通和协作,提高系 统运行效率
建立应急响应机制,及时处理突发事件
高速铁路牵引供电 系统6C系统的安全 性和可靠性
6C系统采用双电源供电,提高了供 电可靠性
6C系统采用智能监控系统,提高了 故障诊断和预警能力
提供稳定的电力供应
保证列车的正常运行
提高列车的运行速度和安全性
降低列车的能耗和维护成本
高速铁路牵引供电 系统6C系统的运用 现状
6C系统在高速铁路中的作用:为高速列车提供稳定的电力供应 6C系统的组成:包括牵引变电所、接触网、受电弓等 6C系统的应用现状:已在多条高速铁路线路上得到应用 6C系统的优势:提高了高速铁路的运行效率和安全性
加强6C系统安全知识的宣 传和教育,提高员工安全 意识和自我保护能力
结论和建议
6C系统在提高牵引供电系统 的安全性和环保性方面具有 积极作用
6C系统在提高牵引供电系统 的效率和节能方面具有显著 优势
6C系统在提高牵引供电系统 的稳定性和可靠性方面发挥 了重要作用
6C系统在提高牵引供电系统 的智能化和自动化方面具有
重要价值

高速铁路牵引供电系统6C系统运用现状分析

高速铁路牵引供电系统6C系统运用现状分析

BIG DATA EMPOWERS TO CREATE A NEW ERA
05
高速铁路牵引供电系统6c系统的优化 建议
提高6c系统的稳定性与可靠性
定期检查与维护
对6c系统进行定期的全面检查, 确保各部件的正常运行,及时发 现并解决潜在问题。
强化冗余设计
在关键部位增加备份设备,当主 设备出现故障时,能够迅速切换 到备用设备,保证系统的连续运 行。
研究目的与问题
研究目的
分析高速铁路牵引供电系统6C系统 的运用现状,探讨其在实际应用中存 在的问题和挑战。
研究问题
如何提高6C系统的监测精度和可靠性 ,以满足高速铁路安全、高效运行的 需求?如何优化6C系统的维护策略, 降低维修成本并提高维修效率?
BIG DATA EMPOWERS TO CREATE A NEW ERA
应用范围与规模
目前,6c系统已在全国范围内的高速铁路线路上广泛应用,为列车 提供稳定、可靠的电力供应。
技术特点与创新
6c系统采用了先进的数字化和智能化技术,提高了供电的稳定性和 效率,减少了故障发生的概率。
6c系统在运营中的问题与挑战
01
02
03
设备老化与故障
随着使用年限的增加,部 分设备出现老化现象,导 致供电不稳定或发生故障 。
高速铁路牵引供电系统6c
BIG DATA EMPOWERS TO CREATE A NEW
ERA
系统运用现状分析
• 引言 • 高速铁路牵引供电系统6c系统概述 • 高速铁路牵引供电系统6c系统的运用现状
目录
CONTENTS
• 高速铁路牵引供电系统6c系统的技术发展 • 高速铁路牵引供电系统6c系统的优化建议 • 结论

高速铁路牵引供电系统6C系统运用现状分析

高速铁路牵引供电系统6C系统运用现状分析

性有待提高。
在实际运用中,6c系统的故障诊断和预警功能仍需不断优化和
03
完善,以提高故障处理的及时性和准确性。
6c系统的性能评估与优化建议
01
对6c系统的性能进行评估,需要综合考虑其实时性、准确性、稳定性 和可靠性等方面。
02
建议加强6c系统的技术创新和研发,提高其数据处理能力和智能化水 平。
03
02
高速铁路牵引供电系统 概述
牵引供电系统简介
牵引供电系统是高速铁路的重要组成 部分,负责为列车提供稳定、可靠的 电能,确保列车安全、高效地运行。
牵引供电系统主要包括牵引变电所和 接触网两部分,其中牵引变电所负责 将电能转换成适合列车使用的电流, 接触网则负责向列车提供电力。
6c系统在牵引供电系统中的地位
02
加强6c系统与其他系统的集成,实现信息共享和协 同工作。
03
完善6c系统的用户界面,提高用户体验和操作便捷 性。
对未来研究的展望
01 深入研究6c系统的核心技术和算法,提高其自主 创新能力和核心竞争力。
02 拓展6c系统在高速铁路其他领域的应用,如信号 系统、通信系统等。
03 加强国际合作与交流,共同推进高速铁路牵引供 电系统技术的发展。
高速铁路牵引供电系 统6c系统运用现状分 析
目录
• 引言 • 高速铁路牵引供电系统概述 • 6c系统的运用现状 • 6c系统的技术发展与趋势 • 结论与建议
01
引言
研究背景
高速铁路牵引供电系统是高速铁路的重要组成部分,其运行 状态直接关系到高速铁路的安全和效率。随着高速铁路的快 速发展,对牵引供电系统的安全性和可靠性提出了更高的要 求。
6c系统的特点包括高精度、高可靠性、高稳定性等,能够实现对牵引供电设备的全 面监测和精确诊断。

高速铁路电力牵引供电系统及接触网分析论文

高速铁路电力牵引供电系统及接触网分析论文

目录摘要: .................................................................................................................................. 错误!未定义书签。

1.电力牵引供电系统概述 (2)2.接触网概述概述 (3)3.接触网支柱及基础 (7)4.第三方物流企业内部环境结构分析 (8)5.第三方物流企业的核心竞争力分析............................................................................... 错误!未定义书签。

6.第三方物流企业的战略选择........................................................................................... 错误!未定义书签。

7.结论 ................................................................................................................................ 错误!未定义书签。

参考文献 .............................................................................................................................. 错误!未定义书签。

摘要高速铁路电力牵引供电系统及接触网分析摘要:本论文介绍了电气化铁路供变电技术,以交流电气化铁路为重点,加强对牵引供电系统的认识,牵引供电系统有以牵引变电为重点,介绍了供电系统一次设备和二次电器设备,牵引供电系统可能对临近线路的影响,并通过对铁路接触网的供电方式、特点及应用分类,对铁路接触网进行了系统的分析。

高速铁路牵引供电系统基础知识

高速铁路牵引供电系统基础知识
高速铁路牵引供电系统基础知识
1.牵引供电系统的概念
将电能从电力系统传送给电力机车的电力装置称为牵引 供电系统。高速铁路牵引供电系统是高速铁路的重要组成部 分。为使高速铁路动车组机车能高速、稳定地行驶,需要牵 引供电系统不间断地提供质量良好且可靠的电能。
高速铁路牵引供电系统基础知识
2.高速铁路牵引供电系统的组成
高速铁路牵引供电系统基础知识
2.高速铁路牵引供电系统的组成
电力机车是通过受电弓向接触网取流的。受电弓是安装在电力机车上 的一种从一根或几根接触线上集取电流的专用设备。受电弓由弓、框架 、底架和传动系统等部分组成,受电弓的几何形状可以改变。受电弓与接 触网接触是电力机车获得电能的一种方式。每台电力机车有前、后两个受 电弓,司机控制其升起,并以一定的接触压力紧贴接触线获取电能。良好 的弓网关系是保证电力机车安全、可靠、高速运行的关键技术之一。
(1)牵引变电所。牵引变电所是牵引供电系统的核心部分。它的任务 是将电力系统的三相电压降低,并以单相方式馈出。牵引变电所一般采用 双回路电源供电,以保证供电的可靠性。其供电方式一般有五种:直接供 电方式、带吸流变压器的供电方式、带回流线的直接供电方式、自耦变压 器供电方式及同轴电力电缆供电方式。
(2)接触网。接触网是沿铁路线上空架设的向电力机车供电的输电线 路,在整个供电回路中起着十分重要的作用。接触网主要由接触悬挂、支 持装置、定位装置、支柱与基础四大部分组成。接触网分为刚性接触网和 柔性接触网。

高速铁路供电系统设计

高速铁路供电系统设计

高速铁路供电系统设计随着科技的不断进步和交通需求的增加,高速铁路成为许多国家重点发展的交通方式之一。

高速铁路的发展离不开供电系统的设计与建设,而高效稳定的供电系统是高速铁路运行的关键。

本文将探讨高速铁路供电系统的设计。

一、供电系统的基本原理高速铁路供电系统的核心原理在于将电能从电网输送到列车上,为其提供动力。

整个供电系统可分为三个主要部分:变电站、接触网和动车组。

变电站是供电系统的起点,主要负责将电力从电网输送到接触网。

变电站需要将高压交流电转换为适合列车使用的直流电,并通过接触网传输到轨道上。

接触网是供电系统的核心组成部分,通过与动车组上的受电弓接触,将电力传输给列车。

接触网需要具备良好的供电稳定性和承载能力,以确保列车能够正常运行。

动车组是供电系统的终点,用于将从接触网获取的电能转化为机械能,驱动列车行驶。

动车组需要具备高效的能量转换率和出色的运行稳定性,以及满足不同线路和运行条件的供电要求。

二、供电系统的设计要素1. 电网接入能力:高速铁路供电系统需要从电网获取大量的电能,因此电网接入能力是设计的重要考虑因素之一。

供电系统应根据列车数量、行驶速度和负载情况,合理确定电网接入能力,以满足高速铁路的运行需求。

2. 接触网导线选择:接触网导线的选择直接影响到供电系统的安全性和运行稳定性。

合理的导线选择需要考虑导线的材质、强度、抗腐蚀性等因素,以及接触网与列车受电弓的良好接触性能。

3. 变电站设计:变电站是供电系统的起点,其设计需要考虑到电力转换的效率和稳定性。

变电站应配备先进的设备和技术,以确保电能的准确传输和分配。

4. 动车组供电设计:动车组供电系统需要能够适应不同运行条件下的变化需求。

供电系统应具备自动调节电力输出和适应路线配置的能力,以提高供电的效率和稳定性。

三、技术发展与创新随着高速铁路的快速发展,供电系统设计也在不断创新与完善。

以下是供电系统设计领域的一些技术发展与创新:1. 高效能量回收技术:高速铁路运行中产生的制动能量可以通过回收技术转化为电能,并重新输入供电系统。

高速铁路牵引供电系统概论

高速铁路牵引供电系统概论

* b(z) * I e
U
3
2
Δ
Icz 4
Iax ·
U
c(x)
c

U
+
I
b
A
IA
Δ
B
C
IB
IC
O
*
1
g
I Δ
U
d
·
a(y)
*
Iby
2
Δ
* b(z)
Icz
Iax ·
c(x)
f I

e
U
星形-延边平衡变压器
星形-曲折延边平衡变压器
A
C
I
+
多路馈线,用以实现对站场各股道群的分别供电控制。 (1)进线和馈线都经过断路器,可灵活地对各分区 接触网停、供电 (2)在断路器上可实现短路故障保护,从而缩小事故 停电范围 (3)对AT牵引网,往往同ATP合建,增强对供电臂供电
的灵活性
自耦变压器(AT)所(AT Post, ATP) AT供电系统,除变电所、分区所和开闭所外,
复链形悬挂
特点: 在结构上,承力索和接触导线之间加了一根辅助承力索。 接触网的张力大,弹性均匀,安装调整复杂,抗风能力强
2.3 高速接触网的主要结构参数
导线高度 :指接触导线距钢轨面的高度。一般地,高速铁路 接触导线的高度比常规电气化铁路的接触导线低。原因: ①高速铁路一般无超级超限列车通过,车辆限界为4 800 mm; ②为了减少列车空气阻力及空气动态力对受电弓的影响, 受电弓的底座沉于机车车顶顶面,受电弓的工作高度较小。 所以,高速铁路接触导线的高度一般在5 300 m左右。
X2
a1
x1 a2
