淮化集团末端废水治理工程闸槽井专项施工方案方案编制人:审核人:审定人:中国南海工程有限公司2014年12月25日淮化集团末端废水治理工程闸槽井专项施工方案施工组织设计方案报审表工程名称:淮化集团末端废水治理工程编号:目录一、工程简介 (1)二、编制说明及编制依据 (2)三、施工程序 (3)四、施工方法及技术措施 (3)五、降低成本措施 (6)六、工字钢护坡施工要求 (6)七、工字钢施工工艺 (7)八、施工安全 (12)九、施工机具、计量器具及施工用料周转计划 (12)一、工程简介本方案针对淮化集团末端污水治理工程闸槽井施工编制,闸槽井位置在厂区内机械站东北角,距离机械站主体直线距离3.4m,自然地面高程约为30.2m,闸槽井平面尺寸5.25×3.05m,基坑开挖深度5.0m。
其施工顺序是土方开挖落入沉箱,使用100t吊车将闸槽井下半部分钢制结构吊入基坑内并且完成管道对口,使用混凝土封堵管口连接部分,然后按常规施工闸槽井上部结构,具体数值见设计图纸。
本工程实施难点:1、基坑开挖:因闸槽井位于厂区已建成的建筑物附近,其位置与厂区围墙相碰,施工前必须将围墙拆除;另,施工场地狭小,且开挖深度较大,需使用特种机械,并且基坑开挖前需对建筑物进行保护。
2、周边管线较多,位置无法精确定位,场地狭小,施工机械等难以展开对工程进度影响较大。
3、在基坑钢板桩围护安装完成基坑开挖时,需破除水泥涵管,且涵管内的水无法停止,施工难度大。
4、施工期间,涵管内始终有水排出,带水作业危险因素较多。
5、地质条件不明。
6、预制闸槽井安装精度要求较高,预留管口对位需精确,闸槽井底板浇筑高度控制。
7、由闸槽井向提升泵站方向2道南北方向管道需穿过3道东西方向的厂区原有管道下方,施工困难,全部人工掘进,人工运输土石方,掘进的巷道内搭设焊接工字钢支撑以保证安全。
8、施工用沉箱体积大,且重量大,预制时需焊接外骨架,并有内部加固临时支撑杆件,待安装到位后割除等作业中可能会带水作业,有一定危险性。
水利工程闸门槽施工(3篇)
第1篇一、闸门槽施工的必要性闸门槽是水利工程中控制水流的重要设施,其施工质量直接关系到工程的安全和效益。
良好的闸门槽施工可以确保闸门启闭灵活、运行稳定,减少水头损失,提高工程运行效率。
二、闸门槽施工工艺1. 施工准备(1)测量放样:根据设计图纸,进行测量放样,确定闸门槽的位置、尺寸和形状。
(2)材料准备:准备足够的混凝土、钢筋、模板、预埋件等施工材料。
(3)施工设备:准备挖掘机、混凝土搅拌车、泵车、振动器、水平尺、钢卷尺等施工设备。
2. 施工步骤(1)开挖:根据放样位置,使用挖掘机进行开挖,确保槽底平整,满足设计要求。
(2)钢筋绑扎:根据设计图纸,绑扎钢筋,确保钢筋间距、保护层厚度等符合规范要求。
(3)模板安装:安装模板,确保模板与槽壁紧密贴合,防止漏浆。
(4)混凝土浇筑:采用泵车进行混凝土浇筑,分层浇筑,每层厚度控制在30cm左右,振动密实。
(5)养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。
(6)预埋件安装:在混凝土养护期间,安装预埋件,如锚筋、连接板等。
(7)验收:混凝土养护期满后,进行验收,确保闸门槽质量符合设计要求。
三、施工注意事项1. 施工过程中,要严格控制钢筋间距、保护层厚度等参数,确保施工质量。
2. 混凝土浇筑过程中,要注意分层浇筑、振动密实,防止出现蜂窝、麻面等质量问题。
3. 养护期间,要保持混凝土湿润,防止出现裂缝、冻害等问题。
4. 施工过程中,要加强对施工人员的培训,提高施工技能和安全意识。
5. 施工过程中,要密切关注天气变化,合理安排施工计划,确保工程进度。
总之,水利工程闸门槽施工是一项重要的施工环节,需要严格控制施工质量,确保工程安全运行和发挥工程效益。
第2篇一、闸门槽施工的重要性1. 闸门槽是闸门的支撑结构,直接影响到闸门的启闭和运行稳定性。
2. 闸门槽施工质量直接影响着水利工程的防洪、灌溉、发电等功能。
3. 闸门槽施工质量的好坏,关系到水利工程的安全运行和经济效益。
闸施工方案
闸施工方案1.引言闸是一种常见的水利工程设施,用于调节水流、控制水位、分流水流等。
闸施工方案是指在进行闸的设计和建造时,为了保证施工的顺利进行和工程质量的高标准,进行的施工方案的制定和实施。
本文将针对闸施工方案进行详细的介绍和分析。
2.施工前准备在进行闸的施工前,需要进行一系列的准备工作,以确保施工的顺利进行。
主要的准备工作包括以下几个方面:2.1 施工材料准备根据设计要求和工程规范,对所需的施工材料进行准备,包括闸门、闸槽、闸墩等。
2.2 施工设备准备根据施工方案,准备相应的施工设备,如起重机械、混凝土搅拌机等。
2.3 施工人员组织组织合适的施工人员,包括工程师、技术人员和普通施工人员,并安排相关培训和技术指导。
2.4 现场勘察和测量进行现场勘察和测量,了解施工场地的地形地貌、土质情况,并进行相关数据的采集和分析。
3.施工流程闸施工的整体流程包括以下几个阶段:3.1 施工疏散在进行施工前,要向周围的居民和相关单位做好疏散工作,确保施工过程中的安全。
在进行闸门安装前,需要进行基础施工,包括基坑开挖、土方开挖、基础浇筑等工作。
3.3 闸门安装在基础施工完成后,进行闸门的安装工作,包括起重机械的运输、安装及固定等。
3.4 导流施工在完成闸门安装后,对水流进行导流施工,确保施工现场的水位降低,便于进行后续的施工作业。
3.5 闸槽施工进行闸槽的施工工作,包括混凝土施工、边坡处理、土石方整理等。
进行闸墩的施工工作,包括混凝土浇筑、抹灰、防水等。
3.7 桥梁施工如果闸设有桥梁,还需要进行桥梁的施工工作,包括主体结构的搭建、桥面铺设等。
3.8 其他施工工作根据具体闸的设计要求,还需要进行其他一些施工工作,如闸门机械设备的安装等。
4.施工安全措施为了保障施工过程中的安全,需要采取一系列的施工安全措施,如:•建立健全的施工安全管理体系。
•严格按照操作规程进行施工作业。
•加强施工人员的安全教育和培训。
•对施工现场进行安全巡查和监督。
新建出水闸门井专项施工方案重点

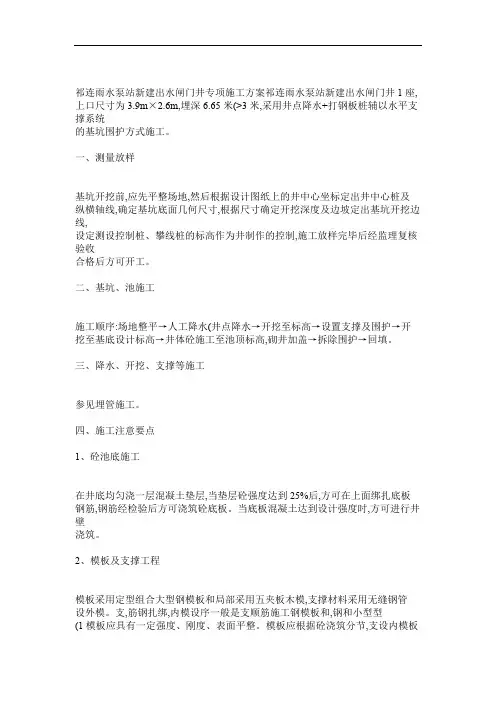

祁连雨水泵站新建出水闸门井专项施工方案祁连雨水泵站新建出水闸门井1座,上口尺寸为3.9m×2.6m,埋深6.65米(>3米,采用井点降水+打钢板桩辅以水平支撑系统的基坑围护方式施工。
一、测量放样基坑开挖前,应先平整场地,然后根据设计图纸上的井中心坐标定出井中心桩及纵横轴线,确定基坑底面几何尺寸,根据尺寸确定开挖深度及边坡定出基坑开挖边线,设定测设控制桩、攀线桩的标高作为井制作的控制,施工放样完毕后经监理复核验收合格后方可开工。
二、基坑、池施工施工顺序:场地整平→人工降水(井点降水→开挖至标高→设置支撑及围护→开挖至基底设计标高→井体砼施工至池顶标高,砌井加盖→拆除围护→回填。
三、降水、开挖、支撑等施工参见埋管施工。
四、施工注意要点1、砼池底施工在井底均匀浇一层混凝土垫层,当垫层砼强度达到25%后,方可在上面绑扎底板钢筋,钢筋经检验后方可浇筑砼底板。
当底板混凝土达到设计强度时,方可进行井壁浇筑。
2、模板及支撑工程模板采用定型组合大型钢模板和局部采用五夹板木模,支撑材料采用无缝钢管设外模。
支,筋钢扎绑,内模设序一般是支顺筋施工钢模板和,钢和小型型(1模板应具有一定强度、刚度、表面平整。
模板应根据砼浇筑分节,支设内模板每节内模板应一次安装完毕,刃脚底模应用水平尺校平,使之保持在同一水平面上,以保证施工质量。
(2模板固定件及支撑必须牢固,能满足施工时的竖向荷载和水平荷载。
模板安装时,井内模应保证垂直,外模跟着内模支立,不得内外倾倒,以保证外壁面平正垂直及井壁厚度均等,模板表面应涂隔离剂,使模板面与砼面分开,且严禁隔离剂污染钢筋,内外脚手架应与模板和钢筋分开。
模板接缝应密缝,防止振捣砼时发生漏浆现象。
(3固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置准确。
大型预埋件应专门设置支撑,不得撑在井壁或隔离的模板或钢筋上。
预留圆孔模板宽度不大于30cm,预留孔子面位置、高度、尺寸均应符合设计,并经复核。
闸槽井施工专项应预急案
淮化集团末端污水处理工程闸槽井施工专项应急预案方案编制人:审核人:审定人:中国南海工程有限公司2015年1月目录一、应急预案方针与目标 (1)二、编制依据 (1)三、工程概况及地质概况 (1)四、地下水类型 (3)五施工措施 (3)六、预防预警 (4)七、应急预案内容及工作流程 (4)一、应急预案方针与目标坚持“安全第一,预防为主、保护人员安全优先”的方针,“贯彻常备不懈、统一指挥、高效协调、持续改进”的原则。
更好的法律和经济活动的要求,给厂区员工和施工厂区提供更好更安全的环境。
保证各种应急资源处于良好的备战状态;指导应急行动按计划有序的进行。
帮助实现应急行动的快速、有序、高效。
充分体现应急救援的应急精神。
二、编制依据1、公司一体化管理有关规定2、工程项目施工条件及现场情况3、应上级及有关单位规定要求三、工程概况及地质概况(一)、工程概况淮化末端污水治理工程位于安徽淮化集团内,本方案针对淮化集团末端污水治理工程闸槽井施工编制,闸槽井位置在厂区内机械站东北角,距离机械站主体直线距离3.4m,自然地面高程约为30.2m,闸槽井平面尺寸5.25×3.05m,基坑开挖深度5.0m。
其施工顺序是土方开挖落入沉箱,使用100t吊车将闸槽井下半部分钢制结构吊入基坑内并且完成管道对口,使用混凝土封堵管口连接部分,然后按常规施工闸槽井上部结构,具体数值见设计图纸。
(二)、地质概况根据岩土工程勘察报告资料来看,地基土为硬塑状第四系老粘土层,处①层填土为人工成因外,其余各土层均为碎屑堆积,冲,洪成因。
现场各岩土层分布情况、厚度变化如下:①层填土(Q ml),厚1.4-3,5米,层底标高27.21-29.75米,暗灰-灰黄色,上部主要为杂填土,含较多建筑垃圾;下部为粘性土回填,含大量植物根茎,松散,该层土全场地分布,性质变化较大。
②层粉质粘土(Q3nl+pl),埋深1.4-3.5米,层厚0.60-2.60米,层底标高为26.05-28.3米,主要为黄褐色,可-软塑状。
闸门井开挖施工方案(优.选)
新昌县钦寸水库工程输水隧洞3标段闸门井开挖施工方案编制:汪运愉审核:王高生批准:金才正核工业井巷建设公司新昌县钦寸水库工程输水隧洞3标段项目部2009年3月7日闸门井开挖施工方案一、工程概况闸门井设置于亭输桩号0+605m至0+611处,与亭输输水隧洞轴线交接桩号为亭输0+608m,开挖断面为5.2m×6.2 m“凸”字形,约27.43m3/m,竖井开挖方量约880m3。
闸门井上口开挖顶高程(即启闭机房的基础高程)102.5m,底高程为59.5m,总高43m(含亭输隧洞高)。
闸门井采用钢筋砼衬砌,一期砼衬砌完毕且混凝土强度达到设计强度后,进行事故检修闸门的安装,安装完再进行二期砼衬砌;然后进行启闭机房建施工。
施工工期安排:1、闸门井小导井开挖:计划工期15天,2011年7月25日至2011年8月9日;2、闸门井上井口锁口施工: 计划工期8天,2011年8月10日至2011年8月18日;3、闸门井扩挖及相关支护:计划工期30天,2011年8月19日至2011年9月18日。
二、开挖施工方案待亭输输水隧洞开挖至0+660斜井后,再进行闸门井井身开挖。
闸门井上井口土石方开挖及小导井开挖可以同时进行。
闸门井开挖采用导井法施工,先自下而上开挖出小导井,下小导井开挖至上井口相差10~15米后,由上井口自上而下开挖贯通。
小导井贯通后,再自上而下扩挖成型。
施工工序为:小导井开挖→井口扩挖及锁口→井身段正井扩挖及支护。
1、闸门井开挖测量控制孔位轴线采取在地面上设十字控制网、基准点、护壁支模中心线控制,应将孔控制轴线和高程引到第一节护壁上,每节以十字线对中,吊大垂球作中心控制,以基准点测量孔深,以保证孔垂直度和几何尺寸的正确。
2、小导井开挖小导井的施工自下而上施工开挖一个约φ2.0m的圆形(或矩形)导井。
导井开挖采用YT28气腿式风钻钻孔,非电毫秒雷管爆破。
导井作业平台采用在岩壁上打孔,钻入钢筋或钎杆,铺设脚手板而成,这种方式易搭易拆,非常方便。
闸井施工方法和工艺流程
闸井施工方法和工艺流程1概述本标段有2座闸井。
1座是中孔泄洪洞闸井,闸井长40m,宽17.5m,高77m,闸井混凝土29562m3;1座是2#深孔放空排沙洞闸井,闸井长40m,宽17.5m,高132m,闸井混凝土51553m3。
1.1 中孔泄洪洞闸井桩号中0-040.00m~中0+000.000m,闸井长40.0m,闸井底板高程1750m,底板厚 4.5m,闸井顶部高程1827.00m。
闸井内设事故检修门,孔口尺寸b×h=8m×10.0m,弧形工作门,孔口尺寸b×h=8.0m×8.0m。
事故门前部进口采用1:14.03 压坡与前段渐变段连接,事故闸门后接1:4.0的压坡至弧门孔口。
闸井布置为竖井式,1805.00m以上为明挖,开挖部分沿高程每10m设一马道,马道宽2m,边坡采用喷锚支护,挂网喷混凝土厚度100mm,20m 高边坡以上采用锚索支护,沿高程每10m设置一排,间距5m。
闸井后部塔背及两侧采用C15混凝土由高程1805.00m回填至1827.00m高程。
闸井1804.00m高程以下竖井采用C30、F200、W6钢筋混凝土;闸井1804.00m~1821.00m高程采用C30、F300、W6钢筋混凝土;闸井1821.00m~1827.00m高程采用C30、F200、W6钢筋混凝土。
闸底板基础采用锚杆及固结灌浆进行加固处理,锚杆深入基岩4.9m,间排距2.0m,梅花形布置。
固结灌浆孔深入基岩5m,间、排距均为3.0m。
闸房为框架结构房屋,在控制段闸顶平台上布置,外围平面尺寸16.7m×11.8m(长×宽),总高度为22.8m。
地面一层为闸顶平台层,高程为1827.00m;地面二层为启闭机层,高程为1842.00m,布置有固定卷扬式启闭机,电控柜等;屋顶层高程为1849.80m。
紧贴闸房上游侧外墙布置有一部上至启闭机层的室外钢梯。
1.2 2#深孔放空排沙洞闸井闸井段(桩号0-040.000m~0+000.000m),闸井长40.0m,闸井底板高程1695m,闸井顶部高程1827.00m。
闸井闸门安装施工方案范本
一、工程概况1. 工程名称:XX项目闸井闸门安装工程2. 工程地点:XX市XX区XX路XX号3. 工程规模:XX座闸井,XX扇闸门4. 工程期限:XX天5. 工程质量要求:达到国家相关质量标准二、施工准备1. 人员准备:组织一支专业、经验丰富的施工队伍,包括施工队长、技术员、电工、焊工、起重工等。
2. 材料准备:确保闸门、埋件、螺栓、焊条等材料符合设计要求,并进行质量检验。
3. 设备准备:准备足够的起重设备、电动工具、测量仪器等施工设备。
4. 施工图纸:熟悉施工图纸,明确闸门安装的技术要求和施工工艺。
三、施工工艺1. 闸门及埋件安装(1)在闸井内预埋好螺栓,根据图纸要求调整螺栓位置,确保闸门安装时准确对位。
(2)将闸门吊装至预埋螺栓位置,调整闸门与预埋螺栓的垂直度,使闸门与闸井内壁间隙均匀。
(3)利用螺栓将闸门固定在预埋螺栓上,确保闸门安装牢固。
(4)对闸门安装精度进行复测,如有偏差,进行调整。
2. 闸门启闭机安装(1)将启闭机吊装至闸门上方,调整启闭机与闸门的垂直度。
(2)连接启闭机与闸门的连接杆,确保连接牢固。
(3)检查启闭机运行是否顺畅,如有异常,进行调整。
3. 电气系统安装(1)根据设计要求,安装电缆、控制箱等电气设备。
(2)连接电缆,确保电缆连接牢固、无破损。
(3)对电气系统进行调试,确保启闭机、闸门等设备运行正常。
四、施工质量控制1. 材料质量控制:确保所有材料符合设计要求,并进行质量检验。
2. 施工过程质量控制:严格按照施工工艺进行施工,确保施工质量。
3. 安装精度控制:对闸门安装精度进行复测,如有偏差,进行调整。
4. 电气系统质量控制:对电气系统进行调试,确保设备运行正常。
五、施工安全措施1. 施工现场设置警示标志,确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 起重作业严格按照操作规程进行,确保起重安全。
4. 电气作业严格按照操作规程进行,防止触电事故。
六、施工进度安排1. 施工准备:2天2. 闸门及埋件安装:3天3. 闸门启闭机安装:1天4. 电气系统安装:1天5. 系统调试:1天6. 工程验收:1天总计:10天本施工方案仅供参考,具体施工过程应根据实际情况进行调整。
闸门井施工方案【可编辑范本】
1工程概况西龙池抽水蓄能电站引水系统事故闸门井分为1号、2号井,由井座、井身、地面部分以及联系桥组成。
根据业主的要求,先安排2号闸门井施工.其中2号闸门井井身净高约为60。
0m,井壁直径为9m。
井身内设有圆形通风气孔直径为1。
1m,内部断面基本为顺水流方向6m,上游为圆弧形,下游呈矩形,闸门槽左右对称布置.由于闸门井结构设计相对复杂,施工难度较大。
能否按期完成,直接影响到闸门井下闸蓄水。
因此,为了加快冬季混凝土施工进度,采用了混凝土滑模施工技术。
由于西龙池工程首次采用混凝土滑模施工技术,在整个冬季施工混泥土浇筑过程中,为了保证混凝土质量,我们采取了以下措施,(1)为保证井身段混凝土滑模滑升时,具有良好的和易性,滑升阻力小,混凝土表面光滑,对推荐的砂率进行了调整;(2)模拟现场施工环境,对混凝土进行凝结时间检测,并测试出混凝土强度与时间的关系曲线以便确定最佳滑升时间;(3)加大了混凝土施工全过程的温度控制及保温措施。
2 混凝土滑模工艺性试验 (1)原材料混凝土施工配合比胶凝材料为42.5普硅水泥掺Ⅰ级粉煤灰,骨料采用水泉湾料场人工料,推荐配合比所采用高效减水剂、引气剂分别为北京科宁生产的,施工配合比采用的山西晋能JN—J高效减水剂(液状)以及LN—YQ引气剂(厂家已配置好的液状,固形物含量占11。
2%).混凝土配合比参数见表2。
(2)混凝土凝结时间为深入了解冬季混凝土滑模施工对闸门井井身段混凝土质量的影响,试验室依据《水工混凝土试验规程》DL/T 5150-2001以及相关的技术标准,按照推荐砂率,模拟自然环境温度,进行了混凝土凝结时间的测试。
测试结果:在自然温度条件下,初凝时间9小时左右,终凝时间14~15小时。
(3)混凝土强度比对试验室对不同的砂率先后进行了室内混凝土拌和物性能试验,限度按50mm~70 mm控制,混凝土拌和料按40L,均采用人工拌和,混凝土强度成型均按15cm²×15cm,破型龄期为1d、2d、3d,混凝土拌和物性能及强度试验结果见表3。
闸阀井工程_施工方案(3篇)
第1篇一、工程概况闸阀井工程是城市供水、排水、燃气、热力等管道系统中重要的组成部分,主要用于管道的分支、调节、切换等功能。
本工程涉及新建、改建、扩建等多种类型闸阀井,工程量较大,施工难度较高。
为确保工程顺利进行,特制定以下施工方案。
二、施工准备1. 技术准备:组织施工人员学习图纸,熟悉施工工艺,掌握施工质量标准和验收规范。
2. 材料准备:按照设计要求,准备闸阀井主体材料,如钢筋混凝土、砖块、水泥、钢筋等,确保材料质量符合国家相关标准。
3. 机械设备准备:准备挖掘机、装载机、搅拌机、振捣器、切割机等施工设备,确保设备完好、性能稳定。
4. 施工队伍准备:组建一支技术过硬、责任心强的施工队伍,明确各工种人员职责。
三、施工工艺1. 土方开挖:根据设计图纸,确定井位,采用挖掘机进行土方开挖,确保井底平整,井壁垂直。
2. 基础施工:根据设计要求,浇筑混凝土基础,确保基础强度、稳定性满足使用要求。
3. 主体结构施工:(1)钢筋绑扎:按照设计图纸和规范要求,绑扎钢筋,确保钢筋间距、位置正确,焊接牢固。
(2)模板安装:选用合适的模板,按照设计要求进行安装,确保模板支撑牢固、接缝严密。
(3)混凝土浇筑:采用搅拌机搅拌混凝土,浇筑过程中,确保混凝土密实、无蜂窝、麻面。
4. 井盖安装:根据设计要求,安装井盖,确保井盖与井座密封良好。
5. 阀门安装:按照设计要求,安装阀门,确保阀门启闭灵活、密封性能良好。
四、质量控制1. 材料质量控制:严格检查进场材料的质量,确保材料符合国家相关标准。
2. 施工过程控制:加强施工过程监督,确保施工工艺符合规范要求。
3. 质量验收:按照国家相关标准和规范进行质量验收,确保工程质量合格。
五、安全文明施工1. 施工现场安全:严格执行施工现场安全管理规定,确保施工人员安全。
2. 环境保护:加强施工现场环境保护,减少施工对周边环境的影响。
3. 文明施工:加强施工现场文明施工管理,确保施工现场整洁有序。
闸门井开挖及衬砌方案
1.工程概况闸门井开挖断面为9.3m×6m,深度约为33.5m。
在放空洞0+000.00~0+106.92段隧洞开挖完成后(目前已开挖完成),即可进行开挖。
闸门井采用导井法开挖,先用潜孔钻机从开挖好的检修平台闸门井中心钻孔至放空洞,再自下而上开挖一直径1.2m的圆形导井,最后再自上而下进行扩挖成型。
爆破器材分别选用非电导爆雷管、导爆索、乳化炸药。
出渣采用ZL-30型装载机进退出渣。
12.总体施工进度计划2.1施工进度计划放空洞闸门井开挖,考虑春节影响,共需90天,即2013年12月10日~2014年03月09日。
之后进行放空洞闸门井衬砌工作,共需90天,即2014年03月10日~2014年06月07日。
2.2进度保证措施为确保本分项工程在预定的期限内竣工,特采取如下措施。
1)、组织精干、高效有经验的施工指挥领导班子。
2)、编制严密的施工组织设计及工程进度网络计划,优化施工技术方案,按网络技术进行施工管理,紧紧抓住关键工序和关键路线。
3)、做好材料、机械、设备队伍的各项保障工作,它们是完成工期的物质保证,同时狠抓施工管理,做到文明、科学、安全施工,这是保证工期的软件措施。
4)、一旦发现滞后现象,及时、果断地采取弥补措施。
5)、加强施工生产调度,合理地安排各项目、各工种、各工序,排除一切干扰,合理安排机械设备、施工材料、人力,最大限度地发挥各职能部门的作用。
23.竖井开挖施工技术方案3.1竖井开挖及临时支护3.1.1表层土方开挖先用PC-200挖机清除植被及表土,土方的开挖自上而下地进行,施工时以机械施工为主,人工施工为辅的施工方法进行。
开挖的土方除利用方以外,临时堆放在竖井平台外,待竖井扩挖后,通过坚井将土方卸至放空洞洞内,再用30装载机配合自卸汽车运至弃碴场,以免对环境产生不利影响。
3.1.2石方开挖表层土方开挖完成后,石方采用镐头机破碎。
开挖至竖井顶标高后,再根据围岩情况,用凿岩机在竖井轮廓线内向下继续凿岩3m左右,采用挖机出碴,弃碴至竖井施工平台以外。
闸槽井现场施工方法
5.4实行项目核算,将项目盈亏与管理人员收入挂钩。
六、工字钢护坡施工要求
6.1工字钢的设置位置要符合设计要求,便于施工,留有施工作业的余地。
6.2基坑护壁工字钢的平面布置形状应尽量平直整齐,避免不规则的转角,以便标准工字钢的利用和支撑设置。
JGJ46-2005
8
建筑施工手册
第四版
三、
3.1施工准备
3.1.1场地平整:场地已平整。
3.1.2施工道路:利用现场已有临时道路和永久道路。
3.1.3施工用水、电:施工现场水电齐全。
3.1.4临时设施:见本工程总体施工组织设计。
3.2总体施工程序:
场地清理,精确定位放线,同时支护用钢板桩或工字钢进场→人工取土,确定地下管道位置(防止机械开挖损坏管道而造成对工程的不利影响)→进行钢板桩安装,并做好加固→开挖管道顶部上方土方,使管道外露→破除管道→吊装沉箱到位→抽出沉箱内积水,同时土方开挖(机械或人工)→沉箱降至设计标高,抽出沉箱内积水、清除沉箱内的淤泥→浇筑闸槽井底板基础→安装钢制闸槽井,并固定→拆除沉箱→闸槽井与管道找正、对口固定→闸槽井周边与管道浇筑混凝土封闭→施工闸槽井上部结构→土方回填→制作安装闸槽井顶部加重盖板→闸槽井周边道路地坪、围墙恢复→施工完成。
1)全段采用20a型9.0m长工字钢支护。工字钢采用履带式柴油打桩机(因淮南周边地区无此类型的打桩机,故此机械需从外地调配,具体费用见报价)施打,施打前一定要熟悉地下管线、构筑物的情况,认真放出准确的支护桩中线。
4、施工期间,涵管内始终有水排出,带水作业危险因素较多。
5、地质条件不明。
6、预制闸槽井安装精度要求较高,预留管口对位需精确,闸槽井底板浇筑高度控制。
沟槽井点降水施工方案
沟槽井点降水施工方案1. 引言沟槽井点降水施工是土木工程中常见的一项工作,其目的是通过在施工现场设置沟槽、槽井和排水系统,有效地降低地下水位,以确保工程的安全进行。
本文档将介绍沟槽井点降水施工的方案。
2. 所需材料和设备在进行沟槽井点降水施工之前,需要准备以下材料和设备:•沟槽:根据施工现场的实际情况选择合适的材料和尺寸,常见的材料有混凝土、塑料等;•槽井:根据施工现场的实际情况选择合适的材料和尺寸,槽井应能够承受降水压力并具有良好的排水性能;•排水管道:在沟槽和槽井中设置排水管道,常见的材料有塑料管道、铸铁管道等;•排水泵:选择适合施工现场的排水泵,确保能够有效地排出地下水。
3. 施工步骤3.1 前期准备•分析施工现场的地下水位和水质情况,确定降水的合理目标;•根据施工现场的地形和土壤条件,制定沟槽井点的合理布置方案;•编制详细的施工图纸,包括沟槽、槽井和排水管道的尺寸、布置和施工顺序等。
3.2 沟槽的施工•根据施工图纸指引,在施工现场挖掘出沟槽的轮廓;•根据设计要求,进行沟槽的加固和衬砌工作,以确保沟槽的稳定性;•按照施工图纸的要求,安装排水管道,并确保其连接牢固。
3.3 槽井的施工•在沟槽中预留好槽井的位置;•根据施工图纸要求,在槽井位置挖掘出足够大的坑洞,并进行加固和支护工作;•根据设计要求,在槽井坑洞中设置槽井结构物,并确保其密封性和排水性能。
3.4 排水系统的施工•连接沟槽与槽井,确保排水管道的畅通;•安装排水泵,并将其与排水管道连接起来;•进行试运行,检查排水系统是否正常工作。
4. 安全注意事项在进行沟槽井点降水施工时,需要注意以下安全事项:•施工现场必须设置明显的警告标志,防止人员误入施工区域;•在挖掘和加固工作中,要确保施工现场的稳定性,防止坍塌事故的发生;•在槽井附近安装适当的安全防护设施,避免人员掉入槽井里;•使用排水泵时,必须确保电路安全可靠,并进行定期检查和维护。
5. 施工质量控制为了确保沟槽井点降水施工的质量,需要进行以下质量控制措施:•施工过程中进行必要的检查和验收,确保施工符合设计要求;•对于沟槽、槽井和排水管道的施工质量进行定期检查,发现问题及时处理;•对排水系统的运行情况进行监测,确保其正常工作,并及时处理运行中的问题。
井下开槽施工方案
井下开槽施工方案1. 引言井下开槽施工是在地下进行的一种工程施工方式,主要用于开设电缆通道或敷设新管道。
本文档将介绍井下开槽施工的详细方案,包括施工前的准备工作、施工过程中需要注意的事项以及施工完成后的验收和维护。
2. 施工前准备工作在进行井下开槽施工之前,需要进行一系列的准备工作。
以下是施工前准备工作的具体步骤:•确定施工区域:根据工程需求,确定井下开槽的施工区域,包括槽道的位置、长度和宽度等。
•定位地下管线和设备:在施工区域内,要先确定地下的管线和设备的位置,以避免在施工过程中损坏已有的管线和设备。
•制定施工方案:根据实际情况制定井下开槽的施工方案,包括开槽的深度、形状和施工工艺等。
•准备施工设备和材料:根据施工方案,准备好所需的施工设备和材料,包括开槽机械、安全工具和隔离措施等。
3. 施工过程中的注意事项在进行井下开槽施工过程中,需要特别注意以下事项:•安全措施:在施工现场设置警示标志和安全防护措施,确保施工人员的安全。
使用个人防护装备,如安全帽、护目镜、防护手套等。
•施工洞口防护:对井下开槽的施工洞口进行防护,避免人员掉落和杂物进入。
•管线保护:在施工过程中,要注意保护地下的管线和设备,避免损坏。
可以采用挖槽机械控制开槽深度,或者在管线周围设置隔离层,以保护管线。
•施工顺序:根据施工方案,确定好施工的顺序,以免井下开槽施工对其他工程产生影响。
•施工质量控制:要严格按照施工方案进行施工,控制开槽的深度和宽度,保证施工质量。
4. 施工完成后的验收和维护在井下开槽施工完成后,需要进行验收和维护工作,以确保施工的质量和安全。
•验收:对井下开槽的施工结果进行验收,包括开槽的深度和宽度是否符合要求,以及施工过程中是否损坏了地下管线和设备等。
•维护:根据实际情况,对井下开槽的区域进行维护工作,包括补充地面的填土,修复地下管线和设备等。
5. 结论本文档详细介绍了井下开槽施工的方案,包括施工前的准备工作、施工过程中的注意事项以及施工完成后的验收和维护。
截流闸门井施工方案
截流闸门井施工方案项目背景截流闸门井是指根据特定工程需要,对水流进行截流的设施。
在水利工程中,截流闸门井的施工是一个重要的环节,直接关系到整个工程的安全与顺利进行。
为了确保截流闸门井的施工质量和施工效率,本方案将对截流闸门井的施工方案进行详细阐述。
施工目标本次截流闸门井施工的目标是:准确、高效地建设截流闸门井,确保工程的质量与安全。
施工准备人员准备本次施工需要配备以下人员:•项目经理:负责统筹协调施工进度,并监督施工过程。
•工程师:负责制定施工方案、技术指导和质量控制。
•施工人员:负责具体施工任务,按照施工方案操作。
设备准备本次施工需要准备的设备如下:•挖掘机:用于挖掘截流闸门井的基坑。
•混凝土搅拌机:用于搅拌混凝土,用于浇筑截流闸门井的基础。
•板材及脚手架:用于支撑和固定施工过程中所需的设备和材料。
材料准备本次施工需要准备的材料如下:•混凝土:用于浇筑截流闸门井的基础。
•钢筋:用于加固截流闸门井的基坑墙壁和底部。
•沥青防水材料:用于保护截流闸门井的墙壁和底部。
施工步骤步骤一:准备工作1.确定截流闸门井的位置和尺寸。
2.在截流闸门井周围划定施工区域。
3.按设计要求准确布置设备和材料。
步骤二:基坑开挖1.使用挖掘机按照设计图纸挖掘截流闸门井的基坑。
2.清理基坑内的泥土和杂物,保持基坑清洁。
步骤三:基础浇筑1.在基坑底部铺设一层砂石,压实。
2.搅拌混凝土,并使用混凝土搅拌机将混凝土倒入基坑中。
3.确保混凝土铺平并充分压实。
步骤四:基坑墙壁施工1.按设计要求将钢筋置于基坑墙壁位置。
2.搅拌混凝土,并使用混凝土搅拌机将混凝土倒入基坑墙壁中。
3.确保混凝土充分浇灌,并将钢筋与混凝土紧密结合。
步骤五:防水处理1.在基坑墙壁和底部涂刷沥青防水材料,确保截流闸门井具备良好的防水能力。
步骤六:完工验收1.完成施工后,进行截流闸门井的完工验收。
2.确保施工质量符合设计要求。
安全措施在施工过程中,需要严格遵守以下安全措施:1.施工人员必须佩戴安全帽、安全鞋等个人防护用品。
闸井施工方案
农二师38团石门水库闸井实施性施工方案批准:审核:编制:新疆兵团水利水电工程集团有限公司农二师38团水源工程(石门水库)项目部2013年4月6日目录一、工程概况-----------------------------------------------3二、施工平面布置-------------------------------------------3三、施工总体方案-------------------------------------------5四、施工进度计划-------------------------------------------6五、工期保障措施-------------------------------------------6六、主要施工方法-------------------------------------------7七、砼施工质量保证措施-------------------------------------13八、质量保证体系及控制-------------------------------------24九、施工安全保障措施---------------------------------------27农二师38团石门水库闸井实施性施工方案一、工程概况1、地质条件(1)闸井段:基岩裸露,岩性为石炭系下统托库孜达坂群(C1tk)变质砂岩,深灰色、灰黑色,厚层状,变余砂状结构,闸井基础位于弱风化层内,弱风化岩体与混凝土之间抗剪断强度c′=0.97MPa,f′=1.18。
(2)灌溉发电洞闸井段(0+000~0+013m):与泄洪排沙洞并列,相距10m。
2、施工内容三个闸井均为明浇砼结构,包含工作内容钢筋制安、混凝土浇筑、启闭机结构混凝土浇筑,闸门槽预埋件、板底固结灌浆、与山体接触面回填砼等施工;3、施工质量方针及质量、安全目标1.2.1工程施工质量方针:科技为先,管理为重,质量为首,信誉为上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
淮化集团末端废水治理工程闸槽井专项施工方案淮化集团末端废水治理工程闸槽井专项施工方案方案编制人:审核人:审定人:中国南海工程有限公司2014年12月25日淮化集团末端废水治理工程闸槽井专项施工方案施工组织设计方案报审表工程名称:淮化集团末端废水治理工程编号:目录一、工程简介 (1)二、编制说明及编制依据 (2)三、施工程序 (3)四、施工方法及技术措施 (3)五、降低成本措施 (6)六、工字钢护坡施工要求 (6)七、工字钢施工工艺 (7)八、施工安全 (12)九、施工机具、计量器具及施工用料周转计划 (12)一、工程简介本方案针对淮化集团末端污水治理工程闸槽井施工编制,闸槽井位置在厂区内机械站东北角,距离机械站主体直线距离3.4m,自然地面高程约为30.2m,闸槽井平面尺寸5.25×3.05m,基坑开挖深度5.0m。
其施工顺序是土方开挖落入沉箱,使用100t吊车将闸槽井下半部分钢制结构吊入基坑内并且完成管道对口,使用混凝土封堵管口连接部分,然后按常规施工闸槽井上部结构,具体数值见设计图纸。
本工程实施难点:1、基坑开挖:因闸槽井位于厂区已建成的建筑物附近,其位置与厂区围墙相碰,施工前必须将围墙拆除;另,施工场地狭小,且开挖深度较大,需使用特种机械,并且基坑开挖前需对建筑物进行保护。
2、周边管线较多,位置无法精确定位,场地狭小,施工机械等难以展开对工程进度影响较大。
3、在基坑钢板桩围护安装完成基坑开挖时,需破除水泥涵管,且涵管内的水无法停止,施工难度大。
4、施工期间,涵管内始终有水排出,带水作业危险因素较多。
5、地质条件不明。
6、预制闸槽井安装精度要求较高,预留管口对位需精确,闸槽井底板浇筑高度控制。
7、由闸槽井向提升泵站方向2道南北方向管道需穿过3道东西方向的厂区原有管道下方,施工困难,全部人工掘进,人工运输土石方,掘进的巷道内搭设焊接工字钢支撑以保证安全。
8、施工用沉箱体积大,且重量大,预制时需焊接外骨架,并有内部加固临时支撑杆件,待安装到位后割除等作业中可能会带水作业,有一定危险性。
9、施工期间,围墙拆除,安全保卫工作需要业主负责,我单位辅助(如安装照明设备等)。
二、编制说明及编制依据编制依据主要参考以下条目:✧相关工程施工图。
✧工程地质勘探报告、地形图和工程测量控制网。
说明工程地质勘探报告、地形图和工程测量控制网的名称、报告编号、报告日期。
✧承包单位对本工程质量和安全文明控制的目标要求。
✧承包单位对本工程开竣工的时间要求。
✧合同文件。
✧法律、法规、技术规范文件。
✧工程所涉及的国家、行业、地方主要法律、法规、技术规范、规程和企业技术标准及质量、环境、职业安全健康管理体系文件。
✧其他有关文件(工程有关的国家批准的基本建设计划文件,建设地区主管部门的批文,施工单位上级下达的施工任务书等)。
✧有关国家现行施工规范、标准三、施工程序3.1施工准备3.1.1场地平整:场地已平整。
3.1.2施工道路:利用现场已有临时道路和永久道路。
3.1.3施工用水、电:施工现场水电齐全。
3.1.4临时设施:见本工程总体施工组织设计。
3.2总体施工程序:场地清理,精确定位放线,同时支护用钢板桩或工字钢进场→人工取土,确定地下管道位置(防止机械开挖损坏管道而造成对工程的不利影响)→进行钢板桩安装,并做好加固→开挖管道顶部上方土方,使管道外露→破除管道→吊装沉箱到位→抽出沉箱内积水,同时土方开挖(机械或人工)→沉箱降至设计标高,抽出沉箱内积水、清除沉箱内的淤泥→浇筑闸槽井底板基础→安装钢制闸槽井,并固定→拆除沉箱→闸槽井与管道找正、对口固定→闸槽井周边与管道浇筑混凝土封闭→施工闸槽井上部结构→土方回填→制作安装闸槽井顶部加重盖板→闸槽井周边道路地坪、围墙恢复→施工完成。
四、施工方法及技术措施4.1主要施工方法4.1.1本工程总体施工安排如下:闸槽井开挖验收合格后,进行垫层施工,然后吊装闸槽井就位,最后进行上部结构施工,工序间流水作业,各工种穿插施工。
4.1.2模板采用15mm镜面木模板,模板内外背楞及支撑采用φ48×3.5mm钢管配合对拉螺栓。
4.1.3混凝土供应使用商品混凝土泵送施工,这样既可以保证工程施工进度又能保证混凝土成型及质量要求。
4.1.4钢筋加工本工程钢筋为乙供,钢筋现场集中加工、堆放,钢筋加工场地搭设钢筋棚。
并设立标识牌并注明复试与否,以免被混用。
现场半成品钢筋堆放均设标识牌,要求注明钢筋直径、级别、形状、使用部位及数量,以免被混用。
钢筋下料要严格按照施工图纸设计要求及施工验收规范要求进行。
4.1.5支撑系统脚手架模板支撑系统脚手架采用φ48×3.5mm钢管扣件支撑系统。
4.2施工方案4.2.1基础工程4.2.1.1基槽开挖工程测量定位经报验合格后即可撒出挖土白线,经业主和监理单位联合验收合格后方可动土开挖,开挖前要会同监理单位(甲方)确定自然地面标高。
机械开挖前将开挖区域地面上的杂物清理干净,对地下有埋管和电缆等其它设施时要在开挖中跟踪检查,防止破坏。
基坑采用反铲挖掘机整体一次性开挖,预留100mm厚土层,再由人工配合开挖至设计标高。
由于场地限制,挖出土方全部外运,具体办理工程签证单确认。
土方开挖时,做好坐标复核,并将控制桩使用混凝土围护好。
因本工程特殊原因,在沉箱就位后必须立即进行垫层施工,以缩短施工时间,避免意外因素的影响。
基础土方严禁超挖,且必须开挖至设计土层,如超挖应浇筑混凝土至设计标高。
基槽验收合格后立即进行混凝土基槽垫层施工,防止基槽长时间暴露。
4.2.1.2垫层图纸设计垫层混凝土为毛石和级配碎石300mm厚,铺填时注意平整度,方便随后的闸槽井吊装作业。
4.2.2钢筋工程4.2.2.1钢筋加工采用在下厂区加工场地集中加工、堆放,钢筋加工场地搭设钢筋棚,并设立标识牌,以免混用,加工好的钢筋采用装载机运输至施工现场。
4.2.2.2钢筋级别、直径、根数、间距、搭接、锚固长度、绑扎间距、位置、保护层厚度必须符合设计要求和施工规范规定;钢筋在使用前表面应清除干净,钢筋表面应洁净,无损伤、油渍和浮锈,带有颗粒状及片状老锈的钢筋不得使用。
4.2.2.3钢筋严格按设计要求和施工验收规范制作料表和下料,保证各种钢筋的数量、长度、锚固长度和弯钩长度、角度等符合要求。
钢筋现场绑扎时严格按设计要求和规范规定施工,保证钢筋数量、钢筋位置、接头等符合要求。
4.2.2.4 钢筋接头形式采用绑扎接头连接。
接头应按50%相互错开,并满足搭接长度验收规范标准,搭接区箍筋按规范要求进行加密。
4.2.2.5封闭模板前彻底清理底部杂物,并调整钢筋位置;浇筑混凝土以前,再次校正竖向筋位置,并固定牢固。
4.2.2.6钢筋绑扎好后应将钢筋保护层用垫块固定牢固,绑扎好的钢筋要作好成品保护,禁止作业人员行走、踩踏。
必须在钢筋上行走时应采取保护措施,如在钢筋上方用钢管搭设临时通道或铺木跳板等;混凝土浇筑时派专人看护钢筋,对移位的钢筋及时矫正。
对钢筋马凳等措施用钢筋,为防止漏筋引起钢筋透锈,拆模后经现场专业监理工程师检查后方可安排人员采用1:2水泥砂浆抹面修整。
4.2.3模板工程4.2.3.1该工程模板主要采用16mm厚镜面木模板,φ48×3.5mm钢管配合φ12对拉螺栓支撑,每根对拉螺栓长550mm,对拉螺栓按500*500mm间距均布。
4.2.3.2图纸设计要求的预埋铁件均采用螺栓固定在模板上,这样既能保证铁件安装时标高位置的正确,又能保证混凝土浇筑后的外观成型质量,使铁件在混凝土表面不发生外凸和内凹。
4.2.4混凝土施工4.2.4.1本工程使用乙供商砼,商砼搅拌站必须按实验室开具的相应标号的混凝土配合比报告单进行配料,并按照我方要求时间足量供应工程所需的混凝土,商砼站所用原材料必须有复试合格报告,否则混凝土发生任何质量问题与我方无关。
4.2.4.2混凝土施工缝处理:在混凝土浇筑前应清理干净施工缝处的浮浆和松动的混凝土,用水冲洗干净,提前24h浇水湿润,刷素水泥浆一遍后再用和混凝土同灰浆比的砂浆50mm厚进行接茬处理。
4.2.4.3混凝土面标高控制:本工程工采用随结构混凝土浇筑一次压光成型,标高通过周边模板抄测标高。
4.2.4.4混凝土浇筑前预备彩条布(厚薄膜)70m2以备下雨时使用。
4.2.4.5试块留置按《混凝土结构施工质量验收规范》GB50204-2002规定:用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。
除按规范留置试块,同条件试块不少于一组,以现场养护试块为准。
4.2.4.6混凝土养护:在混凝土浇筑后12h内用薄膜或棉被覆盖混凝土外露部分并派专人湿水养护;墙面洒水养护,混凝土保持湿润养护不少于7天。
五、降低成本措施5.1对全体人员进行成本意识教育,提高成本意识。
5.2精心组织,合理安排,尽量减少现场重复用工,减少人工费支出。
5.3严格材料管理,采用限额领料和借用制,减少材料浪费和丢失。
5.4实行项目核算,将项目盈亏与管理人员收入挂钩。
六、工字钢护坡施工要求6.1工字钢的设置位置要符合设计要求,便于施工,留有施工作业的余地。
6.2基坑护壁工字钢的平面布置形状应尽量平直整齐,避免不规则的转角,以便标准工字钢的利用和支撑设置。
6.3整个基础施工期间,在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。
6.4工字钢施工顺序:工字钢位置的定位放线→挖沟槽→施打工字钢→安装锚固桩→连接加固工字钢与锚固桩→挖土→闸槽井施工→回填→拔除工字钢6.5针对施工期间工字钢护坡措施①加快施工进度,缩短工期,减少意外因素发生。
②在工字钢护坡外侧设置锚固桩6根,每根长6m,与工字钢护坡连接,以保证工字钢护坡整体稳定性。
③因工字钢护坡与沉箱之间设置导流槽,并且24小时不间断有水流冲刷,工字钢间隙中的土方存在被冲走的隐患,而导致土壁塌方,可在被冲开的工字钢间隙内填充级配碎石或毛石,用于保护土壁。
④安排人员24小时职守,看护土壁,出现问题及时汇报工长或技术人员处理。
七、工字钢施工工艺7.1打桩机械选择本段挡土墙施工考虑工程地质,现场作业环境,工字钢形式、重量、长度、总数量等具体条件,选用振动锤击打入法进行施打。
7.2工字钢的检验及矫正用于基坑支护的成品工字钢均为新品,可按出厂标准进行检验;重复使用的工字钢使用前,应对外观质量进行检验,包括长度、宽度、厚度、高度等是否符合设计要求,有无表面缺陷,端头矩形比,垂直度和锁口形状等。
7.3锚固桩的设置根据控制桩打入工字钢,待整体工字钢安装完成后,为防止工字钢在施工期间的稳固,故在基坑周边增加6处锚固桩,每根6m,外露0.5~1m,具体布置见后附图。
