“和电流”与“差电流”
和电流
Ir Ij
j 1
m
差电流
Id
Ij
j 1
m
起动元件
1、和电流突变量判据： 2、差电流越限判据： 3、起动元件返回判据：
本装置引入隔离刀闸的辅助接点实现对母线运行方式的自适应。 同时用各支路电流和电流分布来校验刀闸辅助接点的正确性
当发现刀闸辅助接点状态与实际不符，即发出“开入异常”告警信号
在状态确定的情况下自动修正错误的刀闸接点
特点介绍
抗CT饱和
为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出 现差电流的情况下误动作，本装置根据TA饱和发生的机理、以及TA饱 和后二次电流波形的特点设置了 TA饱和检测元件，用来判别差电流的 产生是否由区外故障TA饱和引起。
动判据
为有效减少负荷电流对差动保护灵敏度的影响
进一步减少故障前系统电源功角关系对保护动作特性的影响
提高保护切除经过渡电阻接地故障的能力 故障分量为当前电流采样值减一周波前的采样值。故障分量复式比 率差动判据仅在故障启动后的第一周波内投入。并受低制动系数的 复式比率差动判据闭锁
特点介绍
母线运行方式的电流校验
该饱和检测元件可以称之为自适应全波暂态监视器。该监视器判别区 内故障情况下截然不同于区外故障发生 TA饱和情况下Δ Id元件与Δ Ir 元件的动作时序，以及利用了TA饱和时差电流波形畸变和每周波都存 在线形传变区等特点，可以准确检测出饱和发生的时刻，具有极强的 抗TA饱和能力。
母差保护体系知识介绍
母差保护体系知识介绍与其他主设备保护相比，母线保护的要求更为苛刻。
当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，甚至导致电力系统瓦解。
如果母线保护拒动，也会造成大面积的停电。
因此，设置动作可靠、性能良好的母线保护，使之能迅速有选择地切除故障是非常必要的。
常见的母线故障有：绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。
在大型发电厂及变电站的母线保护装置中，通常配置有母线差动保护、母联充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。
其中，最为主要的是母差保护。
本期我们一起了解一下母线差动保护的相关内容。
1、母差保护的原理和线路差动保护相同，母线差动保护的基本原理也是基于基尔霍夫定律：在母线正常运行及外部故障时，各线路流入母线的电流和流出母线的电流相等，各线路的电流向量和等于零；当母线上发生故障时，各线路电流均流向故障点，其向量和（差动电流）不再等于零，满足一定条件后，出口跳开相应开关。
母线差动保护，由ABC三相分相差动元件构成。
每相差动元件由小差差动元件及大差差动元件构成。
大差元件用于判断是否为母线故障，小差元件用于选择出故障具体在哪一条母线。
为了提高保护的可靠性，在保护中还设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。
2、差动保护的动作方程首先规定CT的正极性端在母线侧，一次电流参考方向由线路流向母线为正方向。
差动电流：指所有母线上连接元件的电流和的绝对值；制动电流：指所有母线上链接元件的电流的绝对值之和。
以如图的双母接线方式的大差为例。
差动电流和制动电流为：差动继电器的动作特性一般如下图所示。
蓝色区域为非动作区，红色区域为动作区。
这种动作特性称作比率制动特性。
动作逻辑的数学表达式也在图中给出。
此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置。
除此之外，还有一种复式比率制动特性，动作特性如下图所示。
继电保护最全面的知识
继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。
）。
4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
电力系统母线的操作

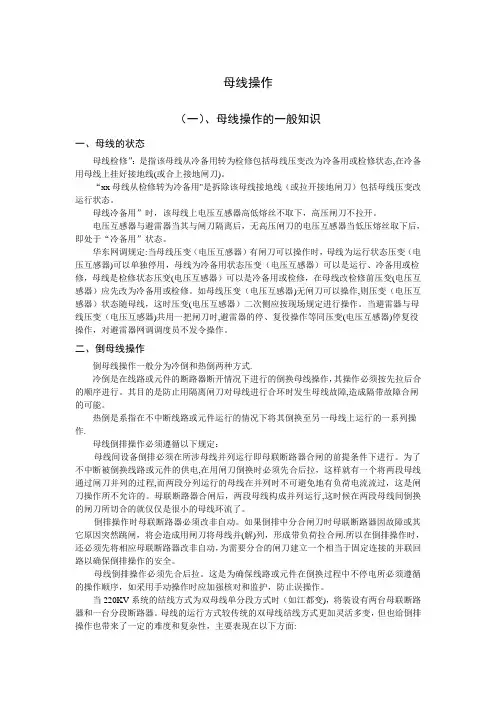

母线操作（一）、母线操作的一般知识一、母线的状态母线检修”：是指该母线从冷备用转为检修包括母线压变改为冷备用或检修状态,在冷备用母线上挂好接地线(或合上接地闸刀)。
“xx母线从检修转为冷备用"是拆除该母线接地线（或拉开接地闸刀）包括母线压变改运行状态。
母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。
电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态。
华东网调规定:当母线压变（电压互感器）有闸刀可以操作时，母线为运行状态压变（电压互感器)可以单独停用，母线为冷备用状态压变（电压互感器）可以是运行、冷备用或检修，母线是检修状态压变(电压互感器）可以是冷备用或检修，在母线改检修前压变(电压互感器）应先改为冷备用或检修。
如母线压变（电压互感器)无闸刀可以操作,则压变（电压互感器）状态随母线，这时压变(电压互感器）二次侧应按现场规定进行操作。
当避雷器与母线压变（电压互感器)共用一把闸刀时,避雷器的停、复役操作等同压变(电压互感器)停复役操作，对避雷器网调调度员不发令操作。
二、倒母线操作倒母线操作一般分为冷倒和热倒两种方式.冷倒是在线路或元件的断路器断开情况下进行的倒换母线操作，其操作必须按先拉后合的顺序进行。
其目的是防止用隔离闸刀对母线进行合环时发生母线故障,造成隔带故障合闸的可能。
热倒是系指在不中断线路或元件运行的情况下将其倒换至另一母线上运行的一系列操作.母线倒排操作必须遵循以下规定：母线间设备倒排必须在所涉母线并列运行即母联断路器合闸的前提条件下进行。
为了不中断被倒换线路或元件的供电,在用闸刀倒换时必须先合后拉，这样就有一个将两段母线通过闸刀并列的过程,而两段分列运行的母线在并列时不可避免地有负荷电流流过，这是闸刀操作所不允许的。
母联断路器合闸后，两段母线构成并列运行,这时候在两段母线间倒换的闸刀所切合的就仅仅是很小的母线环流了。
BP-2B母差基本知识
19
GO TOP
电压回路断线告警
某一段非空母线失去电压，延时9秒发TV断线告警 信号。除了该段母线的复合电压元件将一直动作外， 对保护没有其他影响。
20
GO TOP
母线运行方式的电流校验
❖ 本装置引入隔离刀闸的辅助接点实现对母线运行方式的自适 应。同时用各支路电流和电流分布来校验刀闸辅助接点的正 确性。当发现刀闸辅助接点状态与实际不符，即发出‘开入 异常’告警信号，在状态确定的情况下自动修正错误的刀闸 接点，包括两段母线经两把刀闸双跨（母线互联）。刀闸辅 助接点恢复正确后需复归信号才能解除修正。
保护原理简介--功能概述
BP-2B微机母线保护装置，适用于500kV及以下电压等级， 包括单母线、单母分段、双母线、双母分段以及3/2接 线在内的各种主接线方式， 3相CT最大主接线规模为24 个间隔 ,2相CT最大主接线规模为36个间隔 。
实现母线差动保护、母联充电保护、母联过流保护、母 联失灵保护、母联死区保护、母联非全相以及断路器失 灵保护等功能。
1. 故障分量 为当前电流采样值减一周波前的采样值。
2. 故障分量复式比率差动判据仅在和电流突变起动后投入。
3. 由于电流故障分量的暂态特性,投入时间仅为起动后一个周波。
6
GO TOP
保护原理简介—差动动作元件
影响KR值的2个因素：
理想状态区内故障计算: Id = 常量； Ir = Id; Id > Kr*(Ir –Id) 区内无制动。 理想状态区外故障计算: Id = 0； Ir =常量; Id < Kr*(Ir –Id) 区外可靠制动。 1. 考虑区内故障时有电流流出母线 Id / ( Id+Ext%Id+Ext%Id-Id )=1/(2Ext%)>kr
母线保护的配置及基本原理-广西电网电力调度控制中心
➢ 母线上连接元件的后备保护虽然可以切除母线故障，但时间较长， 系统电压长时间降低，破坏系统稳定性。
✓ 快速、准确、有选择切除故障的母线保护有利于电力系统的稳定， 因此设置专门的母线保护。
1
母线保护的背景知识
设置母线保护的场合
国家标准《继电保护及安全自动装置技术规程》GB14285-1993 规定，下列情况均装设专门的母线保护：
2
母线保护的配置及基本原理
双母线的母差保护
开关 母线
220kV#1M
L1 I1
L2 I2
CT I0
220kV#2M
线路
I3 L3
I4 L4
母联 开关
2
母线保护的配置及基本原理
220kV#1M 220kV#2M
L1
L2
I1
双母线的母差保护
I2
大差 #1M小差
I0
双母线母差保护
#2M小差
大差元件 小差元件
220kV#1M小差差动 220kV#2M小差差动电
电流为零
流大于整定值
I3
I4
L3
L4
母联死区保护：母联开关和母联CT之 间称为母差保护的死区，该区域发生 故障，母差保护动作一次后仍不能将 故障隔离。为提高保护动作速度，故 设置专门的母联死区保护。
判断故障发生在220kV#2M
母差保护动作跳开220kV#2M上 所有元件，但故障仍未被隔离
I3
I4
L3
L4
断路器失灵保护
线路发生故障
I0
线路保护动作跳开两侧开关
DL1接到跳闸指令后未跳开 断路器失灵保护动作
启动母差保护跳开DL1所在的220kV#1M 上所有开关
浅谈变电站母线差动保护动作的基本原理
浅谈变电站母线差动保护动作的基本原理摘要：从变电站的构成来看，变电站的母线是很重要的设备，对供电可靠性影响很大，必须保障母线安全运行，而母差保护为母线的安全运行保驾护航，因此研究母线差动保护的基本原理，对保障母线安全运行具有重要意义。
关键词：变电站、接线方式、母差保护、大差、小差、复合电压闭锁。
引言在生产和生活中离不开电，安全、稳定、可靠的电力供应，是国家和社会稳定发展的基本保障。
变电站，在电力系统中占据重要地位，而变电站的母线，是其中的关键性设备，直接影响电力供应的稳定和可靠性，母线是否能正常运行，尤为重要。
1.变电站常见母线接线方式变电站常见的母线接线方式，有单母线接线、单母线分段接线、双母线接线、双母线单分段接线、双母线双分段接线以及3/2断路器接线等接线方式。
其中，单母线接线及单母线分段接线方式，多用于110kV电压等级及以下电站；双母线接线及双母线双分段接线方式，多用于220kV电压等级电站；3/2断路器接线方式方式，常用于500kV电压等级电站。
二、变电站母线在运行中常见故障类型变电站母线故障，开始阶段一般表现为单相接地故障，而随着故障电弧的发展，往往会发展成两相或着三相接地短路。
三、变电站母线在运行中可能发生故障的原因当变电站母线与开关之间的电流互感器故障、母线绝缘子积污产生闪络或开关绝缘子积污产生闪络导致的绝缘降低、母线电压互感器故障、误操作引起的带负荷拉合隔离开关而产生的电弧短路、开关或刀闸支持绝缘子断裂损坏、因大风使漂浮物挂接到母线上、因施工不当等致使的吊车、工作车与母线安全距离不足，均可使母线故障。
1.变电站母线故障的危害在变电站中，母线故障发生的概率比输电线路要少很多，但是一旦发生母线故障，就会造成严重的后果。
母线故障时，母线保护动作跳开该母线上的所有开关，进一步扩大停电范围，造成大量减负荷或大面积停电；当枢纽变电站母线故障时，将破坏电力系统的安全稳定性，增加电网运行的风险。
母线保护介绍
思考题
TA1
TA2
QF1
QF2
Ⅰ
Ⅱ
QF3 QF4
TA3
TA4
KD1
TA5
QF5 KD2
KD3
大差元件
由TA1、TA2、TA3 、TA4与KD3组成， 反映是否出现故障
小差元件
由TA1、TA2、TA5、 KD1和TA3、TA4、 TA5、KD2组成，反 映Ⅰ或Ⅱ母故障
思考题
TA1
TA2
QF1
QF2
由相间低电压元件（Uφ）、负序电压元件（U2）及零序电压元件（ 3U0）构成。电压开放条件为或逻辑，即下图中三个判据中的任何一个被满 足，该段母线的电压闭锁元件就会开放，称为复合电压元件动作。
+
TJ（出口接点）
BJ（复合电压闭锁接点）
跳闸
因电压互感器失压或复合电压继电器损坏造成复 合电压闭锁元件长期开放时，母差保护只是少了 一个防误环节，在母线故障时还是能够正确动作， 此时可保持母线保护继续运行。
I1
I2
Ⅰ
I0
Ⅱ
I3
I4
母联开关在分位时，若发生死区故障，短路电流从Ⅰ母流向II母，判 断为II母区内故障，II母各支路跳开以后，大差及II母小差元件一直 不返回，母联死区保护经过延时后又跳开Ⅰ母各支路。
即：大差元件判别母线故障；
母线小差
该小段差母元小线件差相与元连各的件支各选路支刀择路闸故电位障流置母构有线成关的；，差装动置元自
件，包括母联断路器和分段断路器。
动识别，对小差电流实时进行计算。
I母小差 * 电流
*
II母小差 电流
*
*
*
*
* 大差电流 *
南瑞继保母差保护RCS915讲
04
CATALOGUE
RCS915母差保护装置的安装与调试
安装前的准备
了解装置技术参数
在安装前，应详细了解RCS915母差保护装置的技术参数，包括电 压等级、电流规格、接入方式等，以确保装置与系统匹配。
检查现场条件
确保安装现场具备合适的条件，包括电气室空间、电缆沟、电缆桥 架等，以满足装置的安装要求。
母差保护装置的定义
• 母差保护装置是一种用于保护电力系统中的母线安全的继电保 护装置。当母线发生故障时，母差保护装置能够快速、准确地 切除故障，确保电力系统的稳定运行。
RCS915母差保护装置的特点
高可靠性
RCS915母差保护装置采用先进的 硬件和软件技术，具有高度的可 靠性和稳定性，能够保证在各种 情况下准确无误地切除故障。
准备工具和材料
根据安装需要，准备相应的工具和材料，如螺丝刀、导线、绝缘胶带 等。
安装步骤
确定安装位置
根据设计要求和现场实际情况，确定RCS915母差保护装置的安装位 置，并确保装置的安装方向符合要求。
固定装置
使用合适的固定件将装置固定在预定的位置上，确保装置稳固可靠。
接线
根据装置的接线图和系统要求，正确连接电缆，确保接线端子紧固、 接触良好。
推出国内首套基于Windows平台的变电站 自动化系统。
2008年
2015年
成功研制具有自主知识产权的RCS系列高压 直流输电（HVDC）控制系统，打破了国外 垄断。
南瑞继保成立20周年，公司业务覆盖全球 多个国家和地区，成为国内电力系统自动 化和保护控制行业的领军企业。
02
CATALOGUE
RCS915母差保护装置概述
定制化发展
针对不同电力系统的特点和需求，RCS915母差保护装置将进一步实现定制化发展，以满 足不同场景下的保护需求。
母联死区保护的原理是什么知识讲解
母联死区保护的原理
是什么
__________________________________________________
母联死区保护的原理是什么？
我是这样理解的：如图中当母联与CT之间出现故障，母线保护的大差出现差流，跳开母联断路器，故障点对于II母属于区外故障，II母小差不会动作；而故障点对于I母则属于区内故障，虽然母联断路器已经跳开，但母联CT仍然可以感受到故障电流，即I母小差会动作跳I母线上所有间隔断路器，且大差差流也仍然存在；实际上故障点并没有被真正切除掉，这就是母联死区故障。
为了避免这种问题的发生，母差保护专门设置了母联死区保护逻辑，即当：大差以及I母小差动作跳I母线后，大差及I母小差均不返回，则死区保护逻辑启动直接跳II母线所有断路器。
反过来，当大差以及II母小差动作跳II母线后，大差及II母小差均不返回，则死区保护逻辑启动直接跳I母
线所有断路器。
__________________________________________________。
电网异常及事故处理-母线
三 母线保护的工作原理
母 线 保 护 原 理
单母线电流差动保护的工作原理
双母线电流差动保护的工作原理
（一）单母线电流差动保护的工作原理
K
发生外部故障时： 接线图的特点： 发生内部故障时： 流入差动继电器的电流为： ◆要求电流互感器的变比要 . .. . . . . . .I 相同 K I I I 1 2 3 I I I I 1 2 3 0 ◆采用环流法接线 n 此时，保护不动作 此时，保护动作 保 护 装 置
由于运行人员的误操作，如带负荷拉刀闸造成弧光短路
二 母线保护
（一） 什么是母线保护？
就是保护母线的保 护
用通俗的定义，就是 按照收、支平衡的原 理进行判断和动作的 保护。
二 母线保护
（二）母线保护的实现
一种情况是，不采用专门的母线保护，而利用相 邻供电元件的保护装置就可以把母线故障切除。 一般用于较低电压等级的母线，例如10kV母线 。 另一种情况是，采用专门的母线保护，一般用于 非常重要的高压母线，其中差动原理的母线保护 应用尤其广泛 。
k
双母并 列运行
三 母线保护的工作原理
原理：因为母线上只有进出线路，正常运行情况，进 出电流的大小相等，相位相同。如果母线发生故障， 这一平衡就会破坏。有的保护采用比较电流是否平衡 ，有的保护采用比较电流相位是否一致，有的二者兼 有，一旦判别出母线故障，立即启动保护动作元件， 跳开母线上的所有断路器。如果是双母线并列运行， 保护会有选择地跳开母联开关和有故障母线的所有进 出线路断路器，以缩小停电范围
与
切除母联 I母出口 切除母联 II母出口 切除母联
大差判别 母线故障
与
II母差动复合电压
继电保护母差保护范围
继电保护母差保护范围全文共四篇示例，供读者参考第一篇示例：继电保护作为电力系统中非常重要的一环，具有重要的作用，它主要是通过识别电力系统中出现的故障和异常状态，并及时采取措施来保护电力系统的正常运行。
在继电保护系统中，母差保护也是其中的一种，其主要作用是检测电力系统中各个部分之间的电流差异，以判断是否存在故障并采取相应的保护措施。
母差保护范围指的是母差保护所保护的区域范围，即保护范围。
母差保护的作用是在系统发生故障时，能够快速准确地定位到故障点，从而对相关设备进行保护，防止故障扩大影响整个系统的运行。
母差保护的范围一般会根据电力系统的具体情况和要求来确定，下面我们来详细介绍一下母差保护范围的相关内容。
母差保护的范围通常包括电力系统中的母线、主变压器和重要的连接线路。
这些部分都是电力系统中非常关键的设备，一旦出现故障可能会对整个系统造成严重影响，因此需要在这些部分设置母差保护，以确保系统的安全稳定运行。
在这些部分设置母差保护的原因主要是因为这些部分的电流变化比较明显，且故障可能性较大，因此需要及时监测并采取保护措施。
母差保护的范围还会根据电力系统的具体结构和接线方式来确定。
在传统的电力系统中，一般会将整个系统划分为几个不同的区域，每个区域都会有相应的母线和主变压器，因此在每个区域都需要设置相应的母差保护来监测该区域内的电流差异情况。
当某个区域出现故障时，母差保护就能够及时响应并对该区域内的设备进行保护，以避免故障蔓延影响其他区域。
随着电力系统的发展和进步，现代电力系统通常都会采用数字化的母差保护装置来进行母差保护，这种装置具有更高的精度和灵活性，能够更好地适应电力系统的要求。
数字化的母差保护装置还可以实现远程监控和控制，能够对系统进行更加全面和精细的管理和保护，确保系统的安全稳定运行。
母差保护的范围是非常重要的，它直接关系到电力系统的安全稳定运行。
在设置母差保护的范围时，需要考虑系统的整体结构和接线方式，并根据实际情况确定保护范围。
差动保护知识点总结
差动保护知识点总结差动保护是电力系统中一种常见的电气保护装置，主要用于检测和保护电力系统中的发电机、变压器、母线等设备。
差动保护的作用是在设备内部发生故障时，能够迅速检测到故障并及时切断故障电路，保护设备和系统的安全运行。
在电力系统中，差动保护是非常重要的一部分，掌握差动保护的知识对于电力系统的稳定运行和设备的安全保护至关重要。
一、差动保护原理差动保护的基本原理是通过比较设备两端的电流，对两端电流的差值进行检测，当这个差值超出一定范围时，即视为设备内部发生故障，需要切断电路。
在差动保护中，通常使用比率系数和阈值等参数来确定差值的范围，并设置报警和动作信号。
差动保护主要有线性差动保护和非线性差动保护两种形式。
线性差动保护是指在一定电流范围内，设备两端电流之差与设备载流量成正比。
而非线性差动保护则指设备两端电流之差与设备在额定载流以下时成正比，在超过额定载流时成指数关系。
这两种差动保护的选择取决于具体的设备类型和应用场合。
二、差动保护的应用差动保护主要应用于发电机、变压器、母线等设备的保护。
发电机的差动保护是断路器和继电保护装置之间的一个重要环节，用于检测发电机线圈内部的短路、接地故障等情况。
变压器的差动保护则是用于检测变压器绕组内部的故障，如短路、接地等。
母线的差动保护主要是用于保护母线两端设备的并联运行，确保母线两侧设备的平衡运行。
此外，差动保护还可以应用于电力系统中的其他设备保护，如电网端口、电容器等。
差动保护在发电厂、变电站、工矿企业等电力系统中都有广泛的应用。
三、差动保护的特点1. 灵敏性高：差动保护能够灵敏地检测设备内部的故障，迅速切断电路，保护设备和系统的安全运行。
2. 可靠性好：差动保护的设计和运行经验丰富，经过长期的实践检验，具有较高的可靠性。
3. 抗干扰能力强：差动保护能够在电力系统复杂的工况下，依然能够正常工作，具有很强的抗干扰能力。
4. 适应性强：差动保护在不同类型的设备上都能够灵活应用，适应性较强。
母线保护知识点总结
母线保护知识点总结一、母线保护的重要性母线是电力系统中承担着输送电能和分配电能的重要部件。
母线保护的主要目的是防止母线发生短路故障并保护母线周围的电气设备。
一旦发生母线故障，将会对整个电力系统产生严重的影响，甚至导致电力系统的大面积停电事故。
因此，母线保护对于保障电力系统的安全稳定运行具有重要意义。
二、母线保护的基本原理1.母线保护的基本原理母线保护的基本原理是通过测量母线上的电流和电压信息，判断母线是否发生故障，一旦发现故障，立即采取相应的保护措施，以保护母线和周围的电气设备。
2.母线保护的主要功能（1）过载保护：当母线通常操作时，母线保护应能够检测并保护母线不受过载电流的影响。
（2）短路保护：当母线发生短路故障时，母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。
（3）接地保护：母线接地故障会导致系统的零序电流增大，母线保护应能够检测并保护母线不受接地故障的影响。
三、母线保护的类型1.电流保护电流保护是通过测量母线的电流信息，判断母线是否发生故障，从而实现对母线的保护。
根据不同的测量原理和保护功能，电流保护可以分为电流差动保护、电流比率保护、电流限制保护等。
2.电压保护电压保护是通过测量母线的电压信息，结合母线的接线方式，判断母线是否发生故障，从而实现对母线的保护。
电压保护主要包括欠压保护和过压保护。
3.频率保护频率保护是通过测量母线的频率信息，判断母线是否发生故障，从而实现对母线的保护。
频率保护主要包括频率减小保护和频率增大保护。
四、母线保护的特点1.快速性：母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。
2.稳定性：母线保护在正常运行条件下应能对母线的过载和接地故障进行稳定准确的保护。
3.可靠性：母线保护的装置和元件应具有较高的可靠性，以保证母线保护系统能够在故障发生时正常可靠地工作。
五、母线保护的技术实现1.电流差动保护技术电流差动保护是母线保护的一种重要技术手段，通过对母线两侧电流进行差动比较，判断母线是否发生故障，并实现对母线的保护。
母差保护的知识
220kV母差设置复合电压闭锁的目的仅仅是为了防止误碰吗？母差加电压闭锁是我们国家的一种惯例（国外的一些产品没有这种标配），目的还是提高保护的可靠性。
比如母差各回路TA特性不一致造成负荷增大时差动不平衡电流增加，TA断线，区外故障个别TA饱和等，都会对母差的可靠性造成影响。
所以，采用复压闭锁，提高可靠性，而且还可以提高差动的灵敏性（尽管实际应用中一般不会轻易降低动作值，但这种作用还是有的）高保护整体可靠性，当母差运行时，如果失灵误开入，因为复合电压闭锁，保护不会出口；有效防止TA断线、区外故障等引起的差流不平衡情况下误动。
如果在500kV及以上电压等级的母差当中，就取消复合电压闭锁这个条件。
正确，除此之外，还和接线方式有关，对于220kV双母线或单母线来讲，由于间隔都是单开关供电，所以才这样做。
而对于500kV 二分之三接线，由于对于每一个间隔而言，都相当于有两个开关供电，母线即便跳了，也不会影响供电，所以就不设复压闭锁了。
.为什么在220kV母差屏增加主变失灵解闭锁压板？（220kV 站）因为变压器低压侧故障，越级到220kV侧，变压器调高压侧的出口可以去启动失灵，但是失灵的电压闭锁定值对于变压器低压侧故障的灵敏度不够，需要增加变压器保护动作去开放失灵的电压闭锁，这个接点就用跳高压侧的一个接点就可以。
主变匝间故障或者低侧故障反映到高侧电压变化上是比较小的，而目前母差保护都带电压判据闭锁差动，如此主变保护灵敏度下降，因此引入主变失灵解闭锁的概念。
主变故障时，由于变压器内部故障时，可能存在入低压侧故障主变高压侧电压下降很少，同时开关失灵的情况，需要解除失灵电压闭锁，一般用主变保护电气量动作跳高压侧的保护出口解除电压闭锁当在主变低压侧发生故障，主变高侧开关失灵，则该高侧开关失灵回路会启动母差保护，而此时因主变高阻抗的原因，主变220kV侧电压可能会降不到母差失灵电压闭锁值。
所以此时应由主变保护低侧复合电压动作接点引出至母差保护RCS-915南瑞继保公司的装置，专用主变失灵解除母差电压闭锁开入端子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I r Ii
第一章
分析：两种极端情况
母线保护原理
1）理想情况，外部短路时差电流为0。即 I d 0〈2〉式
0 0 Ir
K r＞ 0
的，即<2>条件不满足，不误动。
2）区内故障时
Ir Id
，
Id 大>> K r ，可靠动作 Ir Id
第一章
（二）、母线差动保护的构成
单母线保护与双母线 保护的区别？
1、差流 2、复合电压闭锁 3、动作逻辑 4、动作结果
第二章 母线保护配置
根据母线的作用，母线保护应具备下列功能模块：
1、比率制动差动保护；
2、复合电压闭锁；
3、母联死区保护； 4、母联失灵保护； 5、母联充电保护； 6、母联过流保护； 7、TA断线及异常闭锁； 8、TV断线及异常闭锁。
第三章 母线保护逻辑框图
1、母线电流差动保护功能模块逻辑 图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
第三章 母线保护逻辑框图
2、差动保护的启动元件 (1) 母线电压突变量起动AU (2) 支路电流突变量起动 (3)大差动电流越线起动，需与I II母线复合电压配合
母差跳一母 一母比例差动元件 大差比例差动元件 二母比例差动元件 母差跳二母
1
≥1
&
0 400
母联电流退出小差
≥1
& &
&
Tsq
跳二母
&
&
Tsq
跳一母
第三章 母线保护逻辑框图
4、母联非全相逻辑图
第三章 母线保护逻辑框图
5、母线充电及过流保护
当任一组母线检修后再投入之前，利用母联断路器对该母线进 行充电试验时可投入母联充电保护，当被试验母线存在故障时，利 用充电保护切除故障。 母线充电完后，应立即退出充电保护压板。
LH4
I母小 差元件
QF 1
I母
I 4
QF2 QF0
i0
* *
I 0
II母
LH0
i0
QF 3
I 1
* *
QF 4
LH1
I 2
II母小 差元件
* *
LH2
i1 i2
第三章 母线保护逻辑框图
（2）死区保护动作逻辑
两母线均有电压 母联IA>0.04In 母联IB>0.04In 母联IC>0.04In 母联TWJ 母联IA>0.2In 母联IB>0.2In 母联IC>0.2In
第三章 母线保护逻辑框图
（4） 母差保护的复合电压闭锁元件，由低电 压元件、负序电压元件及零序电压元件构成。
U
3U 0
U2
信号
≥1
接通差动保护跳各断路器回路
第三章 母线保护逻辑框图
3、母线保护的死区问题与原因分析 （1）死区问题与原因分析
* * *
i3 i4
*
LH3
I 3
母差保护
母线保护概述
母线保护原理
1
母线保护 运行操作
6
2
母线保护配置
母线保护
3
典型母线保 护装置介绍 母线保护 逻辑框图
5 4
母线保护动作案例分析
母线保护概述
第一章 母线保护原理
母线电流差动保护的作用
单 线 保 护 原 理
双母线电流差动保护的工作原理
单母线电流差动保护的工作原理
第一章 母线保护原理 一
TA3
TA4
KD2
第一章
三
母线保护原理
单母线电流差动保护的工作原理
（一）、单母线电流差动保护的原理接线图
K
I
.
1
I
.
2
I
.
3
接线图的特点： 发生内部故障时： 发生外部故障时： . ◆要求电流互感器的变比要 流入差动继电器的电流为： .. . . . . . .I K 相同 I 3 0 I I 1I II 2 1I 23 ◆采用环流法接线 n 此时，保护动作 此时，保护不动作 保 护 装 置
兼顾可靠性与选择性的要求。（选
择性）
双母同 时运行
第一章
母线保护原理
二 双母线电流差动保护的工作原理 （一）、复式比率制动原理 I1 I2 I3
I4
I5
In 其中： I d
动作判据I d Leabharlann Idset<1>
Ii
i 1 n
i 1
n
矢量和 标量和
Id Kr Ir Id <2>
第一章
母线保护原理
KD1
（三）、双母线电流差动保护的原理接线图
TA1 QF1 TA6 QF5 TA5 QF3
TA2 QF2
选择元件 起动元件
Ⅰ Ⅱ
QF4
KD3
由电流互感器 TA1、TA4 TA2、 TA3 TA5、 和差动电 TA6 TA3 TA4与差 流继电器KD2 KD1 动电流继电器 组成，反映母 KD3组成，反 线Ⅰ上的故障 线Ⅱ上的故障 映母线上是否 出现故障
母线保护原理
1、大差动回路，双母线上除母联开关CT，和分段开关CT外
其余各元件CT量均采集，构成差动。
2、各段母线小差动，连接该段母线上的所有元件CT，含与该
段母线相连的分段和母联CT。
3、大差判别区内，区外故障，小差选择故障母线。
4、小母差经母线刀闸位置的选择电流回路。
5、双母线电流差动保护TA、TV接线原理图
母线电流差动保护的作用
（一）、母线常见故障：
1、母线发生短路的机率比线路少，但母线故障不能迅速可靠切 除，对系统的影响大。 2、母线故障的原因很多，与当地环境及运行维护水平密切相关。 如绝缘子表面污闪，母线TA、TV损坏或爆炸引起母线故障；母 线上所连线路间隔单元出现故障波及母线等。 3、母线故障类型，主要是单相接地故障及相间短路故障。母线
I
.
1
I
K
.
2
I
.
3
L1
L2
L3
第一章
母线保护原理
（二）、单母线电流差动保护的应用范围
1、单母线及单母线分段接线方式
母线
I段母线
QF 5 QF2 QF3
II段母线
QF1
QF2
QF 1
QF4
第一章
2、3/2断路器接线方式
母线保护原理
I母
QF 1 QF2 QF 3
QF4
QF5 QF6
II母
第一章
母线保护原理
故障大都为绝缘子对地放电引起，开始表现为单相接地故障，
然后发展为相间故障短路。
第一章 母线保护原理
（二）、母线保护作用 A）利用供电元件的保护装置切 除母线故障的时间较长，而母线 保护有利于提高故障切除的响应 时间。（速动性） B）当双母同时运行或单母分段 时，元件保护不能保证有选择性
k
电源
地切除故障母线，而母线保护可
第三章 母线保护逻辑框图
6、TA断线闭锁 为防止差动TA二次回路断线母差保护误动，保护装置 中设置有TA断线报警及闭锁差动出口元件；为防止出口 中间继电器误动或维护人员误碰中间继电器出口接点致使 误跳断路器，装置中设置有快速复合电压闭锁元件。
