流体传动与控制流体传动与控制考试卷模拟考试题.docx
流体传动与控制 西交大考试题库及答案
流体传动与控制一、单选题1、液压传动中的是将流体的压力能转化为机械能的元件。
（B ）A、动力元件B、执行元件C、控制元件D、辅助元件2、液压缸运动速度的大小取决于。
（A ）A、流量B、压力C、A和B都是D、A和B都不是3、负载大，功率大的机械设备上的液压系统可使用（ C ）。
A、齿轮泵B、叶片泵C、柱塞泵D、螺杆泵4、能形成差动连接的液压缸是。
（A ）A、单杆液压缸B、双杆液压缸C、柱塞式液压缸D、均可5、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用。
（D ）A、O型Y型B、M型H型C、Y型H型D、H型M型6、如图1所示回路，溢流阀的调定压力为6.3MPa，减压阀的调定压力为1.8MPa，活塞运动时负载压力为1.2MPa，其他损失不计，活塞运动期间A处压力，活塞碰到挡铁B 处压力。
（A ）A、1.2MPa, 1.8MpaB、1.8Mpa,1.8MPaC、1.8MPa，1.2MPaD、1.2MPa, 6.3MPa图17、在节流调速回路中，哪种调速回路的效率高？（C ）A、进油节流调速回路B、回油节流调速回路C、旁路节流调速回路D、进油—回油节流调速回路8、为使减压回路可靠地工作，其最高调整压力应系统压力。
（B ）A、大于B、小于C、等于D、不确定9、定量泵节流调速系统中溢流阀的作用为。
（C ）A、安全保护B、背压C、溢流稳压D、卸荷10、流量连续性方程是在流体力学中的表达形式。
（C ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他11、伯努利方程是在流体力学中的表达形式。
（A ）A、能量守恒定律B、动量定理C、质量守恒定律D、其他12、气穴产生在压区，而气蚀产生在压区。
（A ）A、低，高B、高，低C、低，低D、高，高13、在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵？（C ）A、齿轮泵B、螺杆泵C、轴向柱塞泵D、限压式变量叶片泵14、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的。
流体传动与控制D卷答案
201803考试批次2流体传动与控制D卷1、消防队员手握水龙喷射压力水时，消防队员（）。
∙∙A、∙受拉力∙∙∙B、∙不受力∙∙∙C、∙受推力∙∙收藏该题2、液压系统的动力元件是（）。
∙∙A、∙液压阀∙∙∙B、∙液压泵∙∙∙C、∙电动机∙∙∙D、∙液压缸∙∙收藏该题3、使三位四通换向阀在中位工作时泵能卸荷，应采用（）∙∙A、∙“Y”型阀∙∙∙B、∙“P”型阀∙∙∙C、∙“M”型阀∙∙收藏该题4、能输出恒功率的容积调速回路是（）。
∙∙A、∙变量泵---定量马达∙∙∙B、∙目前还没有∙∙∙C、∙变量泵---变量马达回路∙∙∙D、∙定量泵---变量马达∙∙收藏该题5、溶解在油液的空气含量增加时，油液的等效体积弹性模量（）。
∙∙A、∙减小∙∙∙B、∙基本不变∙∙∙C、∙增大∙∙收藏该题6、为使三位四通阀在中位工作时能使液压缸闭锁，应采用（）型阀∙∙A、∙“Y”型阀∙∙∙B、∙“P”型阀∙∙∙C、∙“O”型阀∙∙收藏该题7、设计合理的液压泵的吸油管应该比压油管（）。
∙∙A、∙粗些∙∙∙B、∙长些∙∙∙C、∙细些∙∙收藏该题8、在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（）。
∙∙A、∙Re紊流> Re临界> Re层流∙∙∙B、∙Re紊流< Re临界<Re层流∙∙∙C、∙Re紊流= Re临界=Re层流∙∙∙D、∙Re临界<Re层流<Re紊流∙∙收藏该题9、影响液压泵容积效率下降的主要原因（）。
∙∙A、∙工作腔容积变化量∙∙∙B、∙内泄漏∙∙∙C、∙内摩擦力∙∙∙D、∙工作压力∙∙收藏该题10、溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。
∙∙A、∙流向∙∙∙B、∙流量∙∙∙C、∙清洁度∙∙∙D、∙压力∙∙收藏该题二、多项选择题(共10 题、20 / 20 分)1、液压系统中常见的技术指标有（）的。
∙∙A、∙输出的最大推力（转矩）∙∙∙B、∙最大工作压力∙∙∙C、∙最大、最小速度（转速）∙∙∙D、∙调速范围。
流体传动与控制习题集
试题库一、填空题1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。
（ 负载 ；流量）2．液压传动装置由（ ）、（ ）、（ ）和（ ）四部分组成，其中（ ）和（ ）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3． 液体在管道中存在两种流动状态，（ ）时粘性力起主导作用，（ ）时惯性力起主导作用，液体的流动状态可用（ ）来判断。
（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（ ）又（ ）的液体称为理想流体。
（无粘性；不可压缩5．由于流体具有（ ），液流在管道中流动需要损耗一部分能量，它由（ ） 损失和（ ） 损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（ ） 的一次方成正比，与（ ） 的1/2次方成正比。
通过小孔的流量对（ ）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（ ）一次方成正比，与（ ）的三次方成正比，这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。
（压力差；缝隙值；间隙）8． 变量泵是指（ ）可以改变的液压泵，常见的变量泵有( )、( )、( )其中 （ ）和（ ）是通过改变转子和定子的偏心距来实现变量，（ ） 是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。
（大；小）10．限压变量叶片泵是根据（ ）的大小来自动调节泵的（ ）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．液压泵的三种配流方式是阀配流、（ ）和（ ）。
( 轴配流 盘配流)12．设液压泵的排量为q （mL/r ），液压泵的主轴转速为n （r/min ）,则液压泵的理论流量为L/min ，如果液压泵的实际流量为Q （L/min ），则液压泵的容积效率为（ ）。
流体传动与控制题库1-0-8
流体传动与控制题库
1-0-8
问题：
[单选]用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）
A.与之并联的溢流阀
B.与之串并联的溢流阀均可
C.有否溢流阀没关系
D.与之串联的溢流阀
问题：
[单选]影响液压油粘度变化的主要因素是（）
A.容积
B.压力
C.温度
D.流速
问题：
[单选]流量连续性方程是（）在流体力学中的表达形式。
A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
(羽毛球双打 /)
问题：
[单选]努力方程是（）在流体力学中的表达形式。
A.能量守恒定律
B.动量定理
C.质量守恒定律
D.其他
问题：
[名词解释]液压传动
问题：
[名词解释]空穴现象
问题：
[名词解释]过滤精度
问题：
[名词解释]爬行现象。
流体传动考试题库
流体传动与控制基础总复习2011复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。
2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。
3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。
4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa)P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流速_和__密度__都不随时间而变化,这种流动称为稳定流动。
6.液压辅件包括_油箱___、__过滤器__、__热交换器__、__蓄能器_和__管件__.二、选择题1.液压泵的容积效率是(A).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ)D.η=ΔQ/(Q T-ΔQ)2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是(A).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C.溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有(A).A.与之并联的溢流阀B.与之串并联的溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀4.影响液压油粘度变化的主要因素是(C).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是(C).P86A.K型B.Y型C.M型D.H型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。

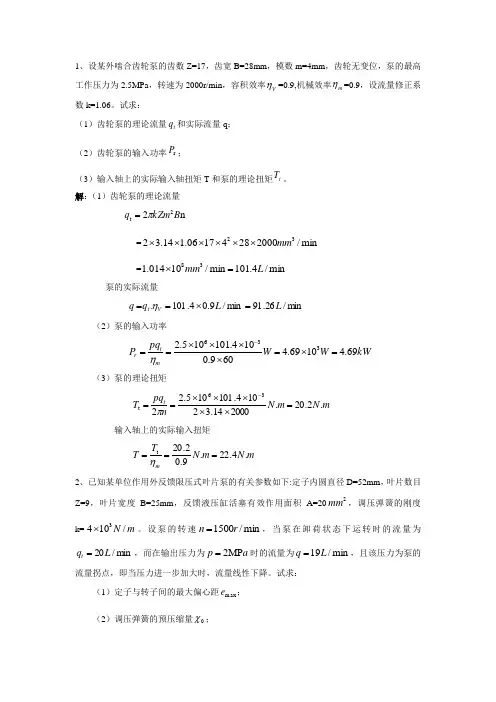

流体传动与控制 习题
1、设某外啮合齿轮泵的齿数Z=17，齿宽B=28mm ，模数m=4mm ，齿轮无变位，泵的最高工作压力为2.5MPa ，转速为2000r/min ，容积效率V η=0.9,机械效率m η=0.9，设流量修正系数k=1.06。
试求：（1）齿轮泵的理论流量t q 和实际流量q ；（2）齿轮泵的输入功率r P ；（3）输入轴上的实际输入轴扭矩T 和泵的理论扭矩t T 。
解：（1）齿轮泵的理论流量n 22t B kZm q π==min /20002841706.114.3232mm ⨯⨯⨯⨯⨯⨯=min /4.101min /10014.138L mm =⨯泵的实际流量min /26.91min /9.04.101.L L q q V t =⨯==η（2）泵的输入功率kW W W pq P m tr 69.41069.4609.0104.101105.2336=⨯=⨯⨯⨯⨯==-η （3）泵的理论扭矩m N m N n pq T t .2.20.200014.32104.101105.2236t =⨯⨯⨯⨯⨯==-π 输入轴上的实际输入扭矩m N m N T T m .4.22.9.02.20t===η 2、已知某单位作用外反馈限压式叶片泵的有关参数如下:定子内圆直径D=52mm ，叶片数目Z=9，叶片宽度B=25mm ，反馈液压缸活塞有效作用面积A=202mm ，调压弹簧的刚度k=m N /1043⨯。
设泵的转速min /1500r n =，当泵在卸荷状态下运转时的流量为min /20L q t =，而在输出压力为a p MP 2=时的流量为min /19L q =，且该压力为泵的流量拐点，即当压力进一步加大时，流量线性下降。
试求：（1）定子与转子间的最大偏心距max e ；（2）调压弹簧的预压缩量0χ；（3）泵的最高限定压力max p ；（4）泵的最大输出功率max P 。
解 （1）根据流量公式nBeD q π2=所以mm cm cm nBD q e t 63.1163.02.55.2150014.32102023m ax ==⨯⨯⨯⨯⨯==π （2）根据流量压力曲线拐点条件求弹簧的预压缩量。
《流体传动与控制》考试总复习共28页文档
稍复杂
简单
第二章 液压流体力学基础 1.液压系统的工作介质 2.静力学方程及其应用（物理意义、表达式） 3.动力学方程及其应用（物理意义、表达式） 4.动量方程（滑阀稳态液动力的计算） 5.压力损失（基本概念、两类压力损失、雷诺数 ） 6.薄壁小孔的流量压力特性
流体的粘性
1）流体内摩擦力定律
2）粘度
顺序阀及应用
流量控制阀
调速阀 调速阀的压力特性
第6章 辅助元件 了解辅助元件的作用
第七章 基本回路 1.方向控制回路 2.压力控制回路 3.速度控制回路
调速回路 速度换接回路 快速回路 4.顺序动作回路
气压传动 气压传动的特点和应用 气压传动系统的组成 气动执行元件、控制元件 气动回路
▪
谢谢！
28
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
第三章 动力元件 1. 泵、马达的基本原理 2. 泵、马达的参数计算 3. 性能特点 4. 结构特点
液压泵工作原理 容积式液压泵工作的基本条件： ➢ 具有一个或若干个周期性变化的密封容积 ➢ 具有配流装置 ➢ 油箱内液体的绝对压力必须恒等于或大于 大气压力
液压泵性能参数：
（1）泵排量和流量
理论流量qt； 实际流量q；
限压式变量叶片泵的特性曲线
第四章 执行元件 1.液压缸的类型及特点
大学考试试卷《流体传动与控制》及参考答案.doc
流体传动与控制一、单项选择题（本大题共30分，共10小题，每小题3分）1.回油管末端要浸在液面下且其末端切成（）倾角并面向箱壁，以使回油冲击箱壁而形成回流以利于冷却油温，又利于杂质的沉淀。
A.30°B.45°C.60°D.90°2.对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的（）A.额定压力B.最咼允许压力C.工作压力3.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。
A.流量B.流向C.清洁度D.压力4.与节流阀相比较，调速阀的显著特点是（）。
A.流量稳定性好B.结构简单，成本低C.调节范围大D.最小压斧的限制较小5.在叶片马达中，叶片的安置方向应为（）。
A.前倾B.后倾C.径向6.压力控制回路包括（）。
A.换向和闭锁回路B.节流和容积调速回路C. 调压与换向回路D.调压、减压和卸荷回路7.减压阀的进口压力为40X 105Pa,调定压力为60X 105Pa,减压阀的出口压力为（）。
A. 40X 105Pa B. 60X 105Pa C. 100X 105Pa D. 140X 105Pa8.双作用叶片泵配流盘上的三角槽是为使（）。
A.叶片底部和顶部的液体压力相互平衡B.吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动C.转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙D. 转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙9.旁油路节流调速回路在（）时有较高的速度刚度。
A.重载高速B.重载低速C.轻载低速D.轻载高速10.可以承受负值负载的节流调速回路是（）。
A.进油路节流调速回路B. 旁油路节流调速回路C.回油路节流调速回路D.三种回路都可以二、多项选择题（本大题共40分，共10小题，每小题4分）1.一部完整的机器一般由（）构成。
A.原动机B.传动机构C.工作机构D.液气压系统2.动力缸按其作用方式可以分为（）A.单作用缸B.双作用缸C.活塞式D.薄膜式3.液气压传动系统的组成有（）。
2015年6月份考试流体传动与控制第三次作业
教师：孙惠娟 2015年6月6日
答疑内容
考试大纲
课程性质与设置目的 关于考核目标的说明 考试命题的若干说明
秋季作业
2015年6月份考试流体传动与控制第一次作业 2015年6月份考试流体传动与控制第二次作业 2015年6月份考试流体传动与控制第三次作业
2015年6月份考试流体传动与控制第一次作业
19. （ ）储能器的输出压力恒定。 A. 重锤式 B. 弹簧式 C. 充气式 正确答案： A 解题方案： 20. 节流阀的节流口应尽量做成（ ）式。 A. 薄壁孔 B. 短孔 C. 细长孔 正确答案： A 解题方案： 二、判断题（本大题共20分，共 10 小题，每小题 2 分） 1. 调整压力继电器时，不必先调整返回区间，可以直接调整开启压力。（） 正确答案： X 解题方案：
2015年6月份考试流体传动与控制第一次作业
4. 在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（ ）位置上。 A. 左格 B. 右格 C. 中格 正确答案： C 解题方案： 5. 节流阀是控制油液的（ ）。 A. 流量 B. 方向 C. 速度 正确答案： A 解题方案： 6. 对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称 之为泵的（ ） A. 额定压力 B. 最高允许压力 C. 工作压力 正确答案： A 解题方案：
考试大纲
关于考核目标的说明
考核目标包含考核知识点和考核要求两项。考核要求分为“识记” 、“领 会” 、“简单运用” 和“综合运用” 等4个层次。4个层次是递进等级关系。 各能力层次的含义是： 识记：能够了解有关的名词、概念、知识的含义，并能正确认识和表 述。 领会：在识记的基础上，能够比较全面地把握基本概念、基本事实、基 本理论模型、基本方法，能把握有关概念、事实、理论模型、分 析方法之间的区别和联系。 简单运用：在领会的基础上，能够运用理论知识，分析和解释有关的实 际问题。 综合运用：指在简单运用的基础上，能够综合运用所学习过的多个知识 点，联系现场要求，分析和解释比较复杂的工程问题。
流体传动与控制第一次作业题及答案.doc
第1次作业一、单项选择题（本大题共40分，共20小题，每小题2分）1.消防队员手握水龙喷射压力水时，消防队员（）。
A.不受力B.受推力C.受拉力2.液压系统的动力元件是（）。
A.电动机B.液压泵C.液压缸D.液压阀3.使三位四通换向阀在中位工作时泵能卸荷，应采用（）A.“ P ”型阀B.“Y”型阀C.“M”型阀4.能输岀恒功率的容积调速冋路是（）。
A.变量泵一-变量马达冋路B.定量泵一-变量马达C.变量泵一-定量马达D.目前还没有5.容积调速系统的速度刚度比采用调速阀节流调速系统的速度刚度（）。
A.高B.低6.在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。
A.左格B.右格C.中格7•液压系统利用液体的（）来传递动力。
A.位能B.动能C.压力能D.热能8.回油管末端要浸在液面下且其末端切成（）倾角并面向箱壁，以使回油冲击箱壁而形成回流以利于冷却油温，又利于杂质的沉淀。
A.30°B.45°C.60°D.90°9.当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为（）OA.0B.某调定值C.某变值D.无法判断10.节流阀是控制油液的（）。
A.流量B.方向C.速度11.为使三位四通阀在中位工作吋能使液压缸闭锁，应采用（）型阀A.“0”型阀B.型阀C.“Y”型阀12.设计合理的液压泵的吸油管应该比压油管（）。
A.长些B.粗些C.细些13.在同一管道中，分别用Re素流、Re临界、Re层流表水紊流、临界、层流时的雷诺数，那么二者的关系是（）。
A. Re磁〉Re临界〉Re层流B. Re磁二Re临界二Re 层涯C.Re蓋流〈Re临界〈Re层流D. Re临界vRe层流＜Re索漁14.影响液压泵容积效率下降的主要原因（）。
A.工作压力B.内摩擦力C. 工作腔容积变化量D.内泄漏15•溢流阀的作用是配合油泵等溢出系统屮多余的油液，使系统保持一定的（）o A.流量B.流向C.清洁度D.压力16.在液压系统中用于调节进入执行元件液体流量的阀是（）。
流体传动与控制
1、消防队员手握水龙喷射压力水时，消防队员（）。
•A、不受力•B、受推力•2、为使三位四通阀在中位工作时能使液压缸闭锁，应采用（）型阀•A、“O”型阀•B、“P”型阀•3、控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为0；通过调速阀的流量为（）。
•A、0•B、某调定值•C、某变值•4、液压系统的动力元件是（）。
•A、电动机•B、液压泵•C、液压缸•5、设计合理的液压泵的吸油管应该比压油管（）。
•A、长些•B、粗些•6、下列气动元件属于逻辑元件的是（）。
•A、与门型梭阀•B、快速排气阀•C、记忆元件•7、选择过滤器应主要根据（）来选择。
•A、通油能力•B、外形尺寸•C、滤芯的材料•8、在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（）。
•A、 Re紊流> Re临界> Re层流•B、Re紊流= Re临界=Re层流•C、Re紊流< Re临界<Re层流•9、使三位四通换向阀在中位工作时泵能卸荷，应采用（）•A、“P”型阀•B、“Y”型阀•10、在液压系统中，（）可作背压阀。
•A、溢流阀•B、减压阀•C、液控顺序阀••A、变量泵---变量马达回路•B、定量泵---变量马达•C、变量泵---定量马达•12、容积调速系统的速度刚度比采用调速阀节流调速系统的速度刚度（）。
•A、高•13、斜盘式轴向柱塞泵改变流量是靠改变（）。
•A、转速•B、油缸体摆角•C、浮动环偏心距•14、在油箱中，溢流阀的回油口应（）泵的吸油口。
•A、远离•B、靠近•C、平行于•15、影响液压泵容积效率下降的主要原因（）。
•A、工作压力•B、内摩擦力•C、工作腔容积变化量•16、通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比（）。
•A、前者大•B、后者大•C、一样大•D、前面三项都有可能17、溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）。
流体传动与控制(流体传动与控制I)答案
试题名称：流体传动与控制层次:( ) 专业：年级：学号：姓名：分数：一、填空题（每空2分，共40分）1、液压传动是以（）能来传递和转换能量的。
2、液压传动装置由（）、（）、（）、（）和（）五部分组成，其中（）和（）为能量转换装置。
3、液体在管中流动时，存在（）和（）两种流动状态。
液体的流动状态可用（）来判定。
4、液压系统中的压力,即常说的表压力，指的是（）压力。
5、在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（）。
6、单作用叶片泵转子每转一周，完成吸、排油各（ 1 ）次，同一转速的情况下，改变它的（）可以改变其排量。
7、三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。
8、压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。
9、顺序阀是利用油路中压力的变化控制阀口（），以实现执行元件顺序动作的液压元件。
10、一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（）等组成。
二、选择题（将正确答案的序号填入问题的空格内）（每选择一个正确答案2分，共20分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。
A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A 等于10MPa；B 小于10MPa；C 大于10MPa3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
A 单作用； B、双作用4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B ）。
流体传动考试题库
流体传动与控制基础总复习2011复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。
2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。
3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。
4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa) P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流速_和__密度__都不随时间而变化,这种流动称为稳定流动。
6.液压辅件包括_油箱___、__过滤器__、__热交换器__、__蓄能器_和__管件__.二、选择题1.液压泵的容积效率是( A ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ )D.η=ΔQ/(Q T-ΔQ )2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( A ).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有( A ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是( C ).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( C ). P86A. K型B. Y型C . M 型D . H 型三、 画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。
流体传动与控制练习题剖析
1．如图所示，液压缸活塞直径 D 100mm ，活塞杆直径 d 70mm ，进入液压缸的油液流量 Q25L/min ，压力 p 1 2MP a ，回油背压 p 2 0.2MP a ，试计算图中 a ）、b ）、c ）各种情况下的运动速度。
2．如图所示的液压回路中，采用限压式变量叶片泵供油， 当调速阀调定的流量 Q 2 2.5L/min ，液压缸无杆腔作用 22 面积为 A 1 0.05m ，有杆腔作用面积为A 2 0.025m 2 求：（1）液压缸无杆腔的压力；2）当负载 F 0 时有杆腔的压力；3）当负载 F 9000 N 时有杆腔的压力3．如图所示的液压系统，两个液压缸的几何尺寸相同，活2塞面积皆为A 20cm2，两液压缸支撑的重物分别为G1 7000N 、G2 4000N ，溢流阀调整压力为p Y 5MP a 。
两液压缸的工作顺序为：液压缸 1 先动，上升到顶端位置后液压缸 2 再向上运动；在液压缸 2 运动时，要求液压缸 1 保持在顶端位置。
试确定顺序阀的调整压力。
4．如图所示的回路中，溢流阀的调整压力为4.0MP a ，若阀芯阻尼孔造成的损失不计，试判断下列几种情况下，压力表的读数为多少？（1）YA 断电，负载为无限大时；（2）YA 断电，负载压力为2.0MP a 时；（3）YA 通电，负载压力为2.0MP a 时。
5．如图所示的平衡回路中，若液压缸无杆腔面积为22A1 0.008m ，有杆腔面积为A2 0.004m2，活塞与运动部件自重G 6000 N ，运动时活塞上的摩擦阻力为F f 2000N ，向下运动时要克服的负载阻力为F 24000N ，试问顺序阀和溢流阀的最小调整压力应各为多少？6．如图所示液压系统，液压缸活塞直径D100mm ，活塞杆直径d 70mm ，负载F 25000N ，试求：（1）为使节流阀前后压差为0.3MP a ，溢流阀调整压力应为多少？（2）溢流阀调整后，若负载降为15000N ，节流阀前后压差为多少？3（3）节流阀的最小稳定流量为50cm3/min ，回路最低稳定速度为多少？（4）当负载突然降为0 时，液压缸有杆腔压力为多少？（5）若把节流阀装在进油路上，液压缸有杆腔接油箱，当3节流阀的最小稳定流量仍为50cm 3/min 时，回路的最低稳定速度为多少？7．如图所示，已知两液压缸的活塞面积相同，液压缸无杆42腔面积A1 20 10 4 m2，但负载分别为F18000N ，F2 4000N ，如溢流阀的调整压力为p y4.5MP a ，试分析减压阀压力调整值分别为1MP a、2MP a 、4MP a 时，两液压缸的动作情况。
流体传动与控制 课程试卷
重庆大学 流体传动与控制 课程试卷2006 ~2007 学年 第 1 学期开课学院： 机械工程学院考试日期：考试方式： 考试时间： 分钟一、 单项选择题（选出一个正确答案，每个空3分，共36分）1．液压用油的粘度与温度 （ ） ①无关 ③有关2．液体的流动状态与其平均流速（ ） ①有关 ②无关3．液流由于（ ）的作用而产生的压力损失，称沿程压力损失。
①压力 ②惯性力 ③内摩擦力4．油液流经细长小孔的流量与其温度（ ）①有关 ②无关 5．液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ ）①等于10MPa ②小于10MPa ； ③大于10MPa 6．溢流阀的泄油形式（ ）；减压阀的泄油形式（ ）；顺序阀的泄油形式（ ）。
①内泄； ②外泄7．调速阀是带有（ ）补偿的节流阀。
①流量 ②压力 ③方向8．气压传动系统中，气动三联件是指分水滤气器、减压阀和（ ）。
①油雾器 ②压力表 ③接头9．气动梭阀相当于两个（）组合的阀，其作用相当于（ ）。
①单向阀 ②减压阀 ③与门 ④或门二、 读图填表 （将电磁铁动作或系统压力值填入表中，规定“＋”为电磁铁带电，“－”为电磁铁失电。
）封线密1．压力控制回路（不计各种损失） （12分）2．速度控制回路 （16分）三、 计算下列各液压缸运动参数，并将结论填入表中。
（16分）设缸截面积为Ａ，柱塞截面积为Ａ1 ，活塞杆截面积为Ａ2 ，液流压力为p ，流量为q 。
(不计各种损失)（1） （2）（3） （4）四、 计算题（20分）图示节流调速系统中，已知节流阀的流量特性为P Q ∆=6（其中：△P 单位为105Pa ，Q 单位为l/min ），泵的流量P Q ＝40 l/min,溢流阀的调定压力51018⨯=Y P Pa ，阀2的调定压力52104⨯=P Pa ，有杆腔面积 2225cm A =，无杆腔面积2140cm A =，负载力F =2600N ，泵的效率9.0=p η。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《流体传动与控制》
考试时间：120分钟 考试总分：100分
遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）（ ）
A.与之并联的溢流阀
B.与之串并联的溢流阀均可
C.有否溢流阀没关系
D.与之串联的溢流阀
2、影响液压油粘度变化的主要因素是（）（ ） A.容积 B.压力 C.温度 D.流速
3、流量连续性方程是（）在流体力学中的表达形式。
（ ） A.能量守恒定律 B.动量定理 C.质量守恒定律 D.其他
4、努力方程是（）在流体力学中的表达形式。
（ ） A.能量守恒定律 B.动量定理 C.质量守恒定律 D.其他
姓名：________________ 班级：________________ 学号：________________
--------------------密----------------------------------封 ----------------------------------------------线----------------------
---
5、液压传动（）
6、空穴现象（）
7、过滤精度（）
8、爬行现象（）
9、速度刚度（）
10、双伸出杠液压缸，采用活塞杆固定安置，工作台的移动范围为活塞有效行
程的（）（）
A.1倍
B.2倍
C.3倍
D.4倍
11、在单位速度梯度下流动时，单位面积上产生的内摩擦力是指（）（）
A.动力黏度
B.运动黏度
C.相对黏度
D.其他
12、有两个调整压力分别为3MPa和5MPa的顺序阀串联在液压泵的出口，泵的出口压力为（）（）
A.2MPa
B.3MPa
C.5MPa
D.8MPa
13、在液压系统中，不考虑容积损失和机械损失，系统的压力取决于（）
（）
A.外负载
B.流量
C.相对压力
D.绝对压力
14、用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路，（）的速度刚性最差，而回路效率最高。
（）
A.进油节流调速回
B.回油节流调速回路
C.旁路节流调速回路
D.进回油节流调速回路
15、液压马达在正常工作条件下，按实验标准规定允许连续运转的最高压力称为液压马达的（）（）
A.工作压力
B.额定压力
C.最高压力
D.绝对压力
16、为保证负载变化时，节流阀的前后压力差不变，是通过节流阀的流量基本不变，往往将节流阀与（）串联组成调速阀。
（）
A.定值减压阀
B.定比减压阀
C.溢流阀
D.定差减压阀
17、液压传动具有下列哪些特点（）（）
A.功率密度大，体积小，重量轻，结构紧凑
B.能在大范围内实现无级调整
C.传动比严格
D.易于实现过载保护
E.对油温的变化比较敏感，不宜在很高或很低的温度下工作
18、在液压系统中，下列阀可以作背压阀的是（）。
（）
A.单向阀
B.节流阀
C.溢流阀
D.减压阀
E.顺序阀
19、下列关于双作用叶片泵的结构特点说法正确的是（）（）
A.作用在转子和定子上的液压径向力平衡
B.所有叶片的顶部和底部所受液压力平衡
C.不考虑叶片厚度，瞬时流量是均匀的
D.改变定子和转子之间的偏心可改变排量
E.为了保证叶片顺利伸出，安装时采用后倾角
20、过滤器在液压系统中的安装位置通常有以下哪几种（）（）
A.泵的吸油口处
B.泵的出口油路上
C.系统的回油路上
D.溢流阀回油口
E.专用滤油回路
21、液压泵能实现吸油和压油，是由于泵的（）变化。
（）
A.动能
B.压力能
C.密封容积
D.流动方向
22、用定量泵和变量马达的容积调速方式，又称为（）调速。
（）
A.开式油路
B.闭式油路
C.恒转矩回路
D.恒功率回路
23、外圆磨床液压系统因为采用了（）换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。
（）
A.压力控制制动
B.时间控制制动
C.行程控制制动
D.电气控制制动
24、液压油（），常常是液压系统发生故障的主要原因。
（）
A.a、温升过高
B.b、粘度太小
C.c、粘度太大
D.d、受到污染
25、简单说明液压传动系统的组成。
（）
26、简述伯努利方程的物理意义。
（）
27、试述液压泵工作的必要条件。
（）
28、为什么说先导式溢流阀的定压精度比直动式溢流阀高？（）
29、什么是流体传动？除传动介质外，它由哪几部分组成？各部分的主要作用是什么？（）
30、液压系统中的压力取决于什么？执行元件的运动速度取决于什么？液压传动是通过液体静压力还是液体动压力实现传动的？（）
31、分析比较溢流阀、减压阀和顺序阀的作用和差别。
（）
32、说明O形、M形、P形、和H形三位四通换向阀在中间位置时的特点。
（）
33、先导式溢流阀的阻尼小孔起什么作用？如果它被堵塞或加工成大的通孔，将会出现什么问题？（）
34、为什么高压、大流量时溢流阀要采用先导型结构？（）
35、电液比例阀与普通开关阀比较，有何特点？（）
36、通常把（）和（）的液体称为理想液体.液体流动时若液体中任何一点的（）、（）和（）都不随时间而变化，这种流动称为稳定流动。
（）
37、液压系统的五大组成（）、（）、（）、（）、工作介质。
（）
38、液压辅件包括（）、（）、（）、（）和管接头。
（）
39、液压系统中的压力损失分为（）和（）两类。
（）
40、节流阀通常采用（）小孔，其原因是通过它的流量与（）无关，使流量受油温的变化较小。
（）
41、在旁油路节流调速回路中，溢流阀作（）用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀口处于（）状态。
（）
42、压力有两种表示方法：一种是以（）为基准表示的压力、称为（）；一种是以（）为基准表示的压力，称为（）或表压力。
（）
43、液体的流动状态可分为（）和（）两种，用一个无量纲数（）来判别。
（）
44、液压传动中压力决定于（），速度决定于（）。
（）
45、液压缸存在两种泄漏，一种是（），另一种是（），泄漏主要是由（）和（）造成的。
（）
46、直动式溢流阀是利用阀芯上端的（）直接与下端面的（）相平衡来控制溢流压力的，一般直动式溢流阀只用于调压（保压）系统。
（）
47、电液比例阀主要有比例（）阀和比例（）阀两种。
（）
48、在液压系统中，由于某种原因，液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为（）。
（）
49、蓄能器是液压系统中用以（）的装置，当前最广泛应用的一种是（）蓄能器。
（）
50、泵的额定压力是按试验标准规定，能连续运转的（），在额定压力和额定转速下运行时，泵有足够的流量输出，此流量称为（）。
（）
51、用节流阀的进油路节流调速回路的功率损失有（）和（）两部分。
（）
52、液压系统中使用的管道分为（）和（）两类。
（）
53、如果调速回路既要求效率高，又要求有良好的低速稳定性，则可采用（）调速回路。
（）
54、液压缸中存在空气时，会使液压缸产生（）或（）。
为此，液压缸上要设置（）装置。
（）
55、液压系统中的压力取决于（），而输入的流量决定执行元件的（），压力与流量的乘积就是液压系统的（）。
（）
56、溢流阀可用作（）、（）、（）和组成调压回路和卸荷回路。
（）
57、液体流动时，若液体中任何一点的（）、（）和密度都不随时间而变化，这种流动就称为稳定流动。
（）
58、能源装置（）
59、执行装置（）。
