机械设计期中试卷
机械设计期中考试试题
一、填空题 (本题有24个空, 每个空1.5分, 36分)1. 常用的摩擦传动有(举出两种)________________、_________________；啮合传动有（举出两种）______________、_________________。
2. 带传动中，带的弹性滑动是带传动的___________特性，是_________避免的，而打滑是_________避免的。
3. 在受轴向变载荷的紧螺栓联接中，使用柔性螺栓，其主要作用是___________螺栓的应力幅。
4. 若已知一螺栓的性能等级为6.8级，由此可判断其屈服极限σS ＝________MPa 、强度极限σB ＝______MPa 。
5. 在齿轮设计中引入的齿宽系数φd 是_____________与_____________的比值。
6. 当设计圆柱齿轮传动时，在齿数、齿宽、材料及热处理不变的条件下，____________可提高齿面接触疲劳强度。
7、控制适当的预拉力是保证带传动正常工作的重要条件，预拉力不足，则____________；预拉力过大，则____________。
8、在静强度条件下，塑性材料的极限应力是____________，而脆性材料的极限应力____________。
10、平键联接中，______面是工作面；锲形键联接中，______是工作面。
平键联接中，______、______用于动联接。
11、平键联接的主要失效形式有：工作面______（静联接），工作面______（动联接），个别情况下会出现键的剪断。
二、选择题（共20分）1、 塑性材料制成的零件进行静强度计算时，其极限应力为______。
A ．a σB S σC ．0σD ．1-σ2、 零件表面经淬火、氮化、喷丸、滚子碾压等处理后，其疲劳强度 ______。
A ．增高；B ．不变；C ．降低；D ．增高或降低要视处理方法而定。
、3、 采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用______。
机械设计期中考试和答案
杭州师范大学钱江学院2010 —2011学年第二学期期中试卷________ __专业《 机械设计》答案一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。
每小题2分，共20分。
）1.螺纹联接防松的根本问题在于 C 。
A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 2．普通螺栓受横向工作载荷时，主要靠 B 来承担横向载荷。
A 、挤压力B 、摩擦力C 、剪切力3．变应力特性可用σmax 、σmin 、σa 、σm 、r 等五个参数中的任意 B 个来描述。
A ．一个 B ．两个 C ．三个 D ．四个 4. 带传动工作时产生弹性滑动是因为 B 。
A ．带的预紧力不够B ．带的紧边拉力和松边拉力不等C ．带绕过带轮时有离心力D ．带和带轮间的摩擦力不够的弹性滑动 5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是 A A. 下降 B.不变 C.提高 D.不确定 6．在常用的螺纹联接中，自锁性能最好的螺纹是 A 。
A 、三角形螺纹B 、梯形螺纹C 、锯齿形螺纹D 、矩形螺纹 7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是 A 。
A ．磨损均匀 B.具有抗冲击力 C.减少磨损与胶合 D.瞬时传动比为定值 8．带传动主要是依靠 C 来传递运动和功率的。
A ．带与带轮接触面之间的正压力B ．带的紧边拉力C.带与带轮接触面之间的摩擦力 D ．带的初拉力9. 标准平键的承载能力通常取决于 CA 键的抗剪强度 B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度 10.齿轮的齿面疲劳点蚀首先发生在 A 的部位。
A ．靠近节线的齿根表面上 B.靠近节线的齿顶表面上； C ．在节线上 D.同时在齿根和齿顶表面上。
二、填空题（每空1分，共20分。
）1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其 套筒和内链板 之间外链板与销轴之间分别为过盈配合，而 滚子与套筒 之间、 套筒与销轴 之间分别为间隙配合。
机械设计期中考试试卷
2018－2019 学年第 一 学期 期 中 考试（查）试题 A 卷第 1 页 共 6 页考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每空1分，共25分）1、零件表面的疲劳是受到 长期作用的表面产生 的现象。
2、螺纹联接防松，按其防松原理可分为 防松、摩擦防松和永久防松。
3、由一组协同工作的零件所组成的独立制造或独立装配的组合体称为 。
4、在疲劳曲线上，以循环基数N 0为界分为两个区：当N ≥N 0时，为 区；；当N ＜N 0时，为 区。
5、螺纹的公称直径是 径，对外螺纹它是指螺纹 所在圆柱的直径。
6、刚度是指机械零件在载荷作用下抵抗 的能力。
零件材料的弹性模量越小，其刚度就越 。
7、按键齿齿廓曲线的不同，花键分为 花键和 花键。
8、对于链速v <0.6m ／s 的低速链传动，因其主要失效形式是链条的 ，故应按 条件进行计算。
9、普通平键连接工作时，平键的工作面是 ，平键的剖面尺寸按 从标准中查取。
10、楔键联接靠 传递转矩，用于对中性要求不高的联接。
11、对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按 个键计算。
12、在设计V 带传动时，V 带的型号可根据 和 查选型图确定。
13、在常用的螺纹牙型中 传动效率最高， 自锁性最好。
14、带传动中，带速一定时，传递功率的大小取决于 的大小。
15、在一般情况下，链传动的 传动比为常数， 传动比不为常数。
二、 选择题（每题1分，共20分）1、某钢制零件材料的对称循环弯曲疲劳极限σ-1 = 300 MPa ，若疲劳曲线指数m = 9，应力b h 学院： 班级： 学号： 姓名：循环基数N0 =107，当该零件工作的实际应力循环次数N =105时，则按有限寿命计算，对应于N的疲劳极限为 MPa 。
A.428B.430.5C.500.4D.3002、带张紧的目的是。
西南交大 机械设计 期中试卷
班 级 学 号 姓 名题一、答案填写表（每小题1。
5分,共15分）1、机械设计这门学科，主要研究______ 的工作原理、结构和设计计算方法.A．各类机械零件和部件B．通用机械零件和部件C．专用机械零件和部件 D．标准化的机械零件和部件2、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是_____。
A. 工作面的压溃 B。
工作面过度磨损 C. 键被剪断 D. 键被弯断3、同精度的齿轮传动，动载荷系数Kv与__________有关。
A. 圆周速度B。
齿轮在轴上相对于轴承的位置C。
传动超载D。
原动机及工作机器的性能和工作情况4、V带的楔角等于__________。
A. 40︒B. 35︒ C。
30︒ D. 20︒5、带传动采用张紧轮的目的是____________。
A。
减轻带的弹性滑动B. 提高带的寿命C。
改变带的运动方向D。
调节带的初拉力6、螺栓联接中，有时在一个螺栓上采用双螺母，其目的是__________。
A. 提高强度B. 提高刚度C。
防松D。
减小螺纹牙受载7、受轴向工作载荷的紧螺栓联接,设螺栓刚度远远大于被联接件的刚度,则螺栓中的总拉力接近____________________________________。
A. ＝F'＋F B。
<F'＋F C. >F'＋F D. ＝F'＋8、标准直齿圆柱齿轮传动，轮齿弯曲强度计算中的齿形系数只决定于_____。
A. 齿数z B。
模数m C. 齿宽系数φd9、一对圆柱齿轮传动，通常把小齿轮的齿宽取值比大齿轮略大，其主要目的是______。
A。
使小齿轮的强度比大齿轮略高一些B。
减小传动中的动载荷C。
为了便于安装，保证有效接触宽度D. 避免沿齿向载荷分布不均匀10、在一定转速下，要减轻链传动的运动不均匀性和动载荷，应______。
A。
增大链节距和链轮齿数 B。
减小链节距和链轮齿数C。
增大链节距，减小链轮齿数 D。

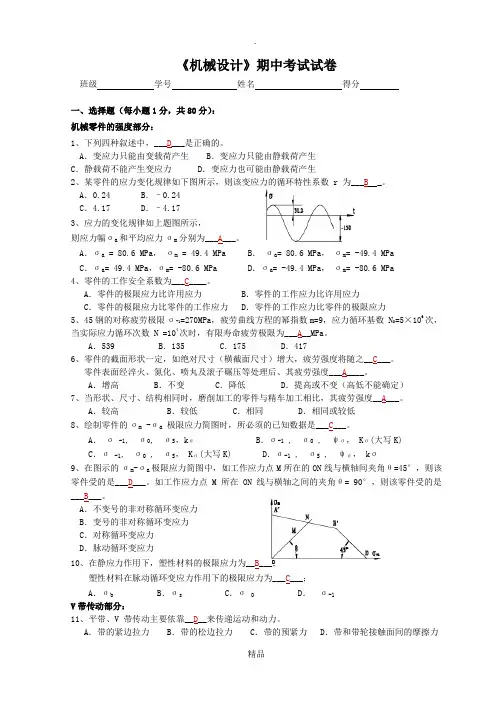

机械设计期中试卷
《机械设计》期中考试试卷班级学号姓名得分一、选择题（每小题1分，共80分）：机械零件的强度部分：1、下列四种叙述中，___D___是正确的。
A．变应力只能由变载荷产生 B．变应力只能由静载荷产生C．静载荷不能产生变应力 D．变应力也可能由静载荷产生2、某零件的应力变化规律如下图所示，则该变应力的循环特性系数 r 为___B _。
A．0.24 B．–0.24C．4.17 D．–4.173、应力的变化规律如上题图所示，则应力幅σa和平均应力σm分别为___A___。
A．σa = 80.6 MPa，σm = 49.4 MPa B．σa= 80.6 MPa，σm= -49.4 MPaC．σa= 49.4 MPa，σm= -80.6 MPa D．σa= -49.4 MPa，σm= -80.6 MPa4、零件的工作安全系数为___C____。
A．零件的极限应力比许用应力 B．零件的工作应力比许用应力C．零件的极限应力比零件的工作应力 D．零件的工作应力比零件的极限应力5、45钢的对称疲劳极限σ-1=270MPa，疲劳曲线方程的幂指数m=9，应力循环基数 N0=5×106次，当实际应力循环次数 N =104次时，有限寿命疲劳极限为___A__MPa。
A．539 B．135 C．175 D．4176、零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之__C___。
零件表面经淬火、氮化、喷丸及滚子碾压等处理后、其疲劳强度___A____。
A．增高 B．不变 C．降低 D．提高或不变（高低不能确定）7、当形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度__A___。
A．较高 B．较低 C．相同 D．相同或较低8、绘制零件的σm -σa极限应力简图时，所必须的已知数据是___C___。
A．σ -1, σ0, σS，kσ B．σ-1, σ0 , ψσ， Kσ(大写K)C．σ -1, σ0, σS， Kσ(大写K) D．σ-1, σS, ψσ， kσ9、在图示的σm-σa极限应力简图中，如工作应力点M所在的ON线与横轴间夹角θ=45°，则该零件受的是___D___。

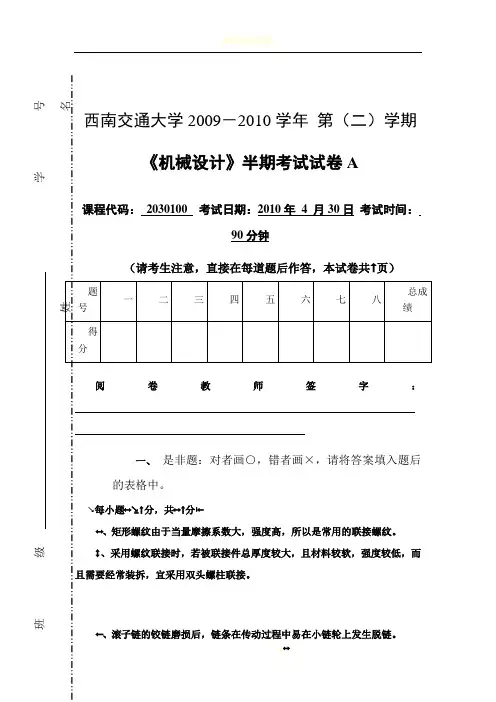

西南交大 机械设计 期中试卷
班 级学号、一对齿轮传动中，若材料不同，则小齿轮和大齿轮的接触应力亦不同。
、轴毂联接中采用普通平键联接时，该键同时起周向固定和轴向固定的作用。
、滑键固定在轮毂上随轮毂一同沿着轴上的键槽移动。
、直齿锥齿轮强度计算是以大端处的当量圆柱齿轮为计算依据的。
、螺栓的最大应力一定时，应力幅越小，其疲劳强度越高。
、选用弹性模量大的带材料，可以避免带传动发生弹性滑动现象。
、齿轮传动中，主动齿轮齿面上产生塑性变形后，齿面节线附近被碾出沟槽。
二、单项选择题：请将答案填入题后的表格中。
☎每小题 分，共 分✆、机械设计这门学科，主要研究♉♉♉♉♉♉ 的工作原理、结构和设计计算方法。
✌．各类机械零件和部件∙∙ ∙．通用机械零件和部件．专用机械零件和部件 ．标准化的机械零件和部件 、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是♉♉♉♉♉。
✌ 工作面的压溃 工作面过度磨损 键被剪断 键被弯断、同精度的齿轮传动，动载荷系数 ❖与♉♉♉♉♉♉♉♉♉♉有关。
✌ 圆周速度 齿轮在轴上相对于轴承的位置 传动超载 原动机及工作机器的性能和工作情况、✞带的楔角等于♉♉♉♉♉♉♉♉♉♉。
✌ 、带传动采用张紧轮的目的是♉♉♉♉♉♉♉♉♉♉♉♉。
✌ 减轻带的弹性滑动 提高带的寿命 改变带的运动方向 调节带的初拉力、螺栓联接中，有时在一个螺栓上采用双螺母，其目的是♉♉♉♉♉♉♉♉♉♉。
✌ 提高强度 提高刚度 防松 减小螺纹牙受载、受轴向工作载荷的紧螺栓联接，设螺栓刚度c1远远大于被联接件的刚度c2，则螺栓中的总拉力F0接近♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉。
✌ ＝☞＋☞ ☞＋☞ ☞＋☞ ＝☞＋F2、标准直齿圆柱齿轮传动，轮齿弯曲强度计算中的齿形系数只决定于♉♉♉♉♉。
1516机械设计基础期中考试试卷-答案
诚信应考，考试作弊将带来严重后果！华南理工大学本科生期中考试卷《机械设计基础》注意事项：1. 开考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在答题卡上；3．考试形式：闭卷；4. 本试卷共（50 ）小题，每小题答对2分，满分100分，考试时间120分钟。
答题卡使用说明：1.请将对应题号的认为是正确或最接近正确的答案号涂黑，例如某题你认为正确或最接近正确的答案是C，则应：2.0分。
答题可用工具：计算器、2B铅笔、橡皮。
1-10 题来自以下概念题：1. 一对圆柱齿轮传动，通常把小齿轮的齿宽取值略大于大齿轮，其主要目的是。
（A）使小齿轮的强度比大齿轮高一些（B）减小传动中的动载荷（C）为了便于安装，保证接触线长度（D）避免沿齿向载荷分布不均2. 为了提高齿轮的齿根弯曲疲劳强度，可以________。
（A）加大中心距（B）减小齿宽系数（C）加大模数（D）减小啮合角3．在齿面硬度≤350HBS的闭式钢制齿轮传动中，设计计算时首先应_______ 。
（A）保证齿面接触疲劳强度（B）保证齿根弯曲疲劳强度（C）防止齿面胶合（D）限制发热量4. 一单级斜齿减速箱，齿轮参数为m n=2.5mm，z1=15，z2=38；其中心距为70mm，则斜齿轮的螺旋角为_______。
（A）20.3°（B）12.9°（C）17.6°（D）18.8°5. 渐开线齿轮实现连续传动时，其重合度为。
（A）ε＜0 （B）ε＝0 （C）ε＜1 （D）ε≥16.一对相啮合的圆柱齿轮的Z 2＞Z 1，b 1＞b 2，其接触应力的大小是 。
（A ） H2H1σσ= （B ） H1σ＜H2σ（C ） H1σ＞H2σ （D ） 可能相等，也可能不等 7. 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是 。
（A ） 基圆半径不变 （B ） 啮合角不变 （C ） 节圆半径不变 （D ） 压力角不变8. 在下列机构中，不能把回转运动转为直线运动的是 。
机械设计基础期中试题
机械设计基础期中试题一、选择题1. 下列哪项属于机械元件的连接方式？A. 焊接B. 拆卸C. 镶装D. 打胶2. 以下哪项是机械设计中常用的连接形式？A. 锁紧联轴器B. 直缝焊接C. 直缝铆接D. 电阻焊接3. 如何通过特定形状的嵌合作用来实现元件的连接？A. 铆合连接B. 半扣件连接C. 锁紧连接D. 焊接连接4. 下列哪种紧固件具有不可逆的连接特性？A. 螺纹连接B. 锁紧螺栓连接C. 轴承轴向定位D. 弹性连接5. 在机械设计中，选择正确的摩擦副材料可以实现以下哪种效果？A. 提高防锈性B. 降低制造成本C. 提高传动效率D. 增加摩擦力二、简答题1. 请简述机械设计中常用的零件标志符号（符号表）的作用。
零件标志符号是一种用于标识零件名称、图号、材料、热处理和表面处理等信息的图形符号系统。
它在机械设计和制造过程中起到了以下几个作用：一是标识零件。
通过零件标志符号，可以快速准确地识别和区分不同零件，避免混淆和错误。
二是表达设计意图。
零件标志符号可以携带一些重要的设计意图信息，如公差要求、加工方式、装配顺序等，有助于准确传达设计师的意图，避免误解和错误操作。
三是提高效率。
使用零件标志符号可以简化绘图过程，减少图纸的尺寸和复杂度，提高绘图效率和可读性。
四是促进协作和交流。
通过统一的零件标志符号系统，不同专业的设计师和制造人员可以更好地协作和交流，减少沟通成本和误解的可能性。
五是便于管理和检索。
使用标准的零件标志符号可以方便进行零件管理和检索，有助于提高生产效率和质量控制。
2. 请简述摩擦副的作用及常见类型。
摩擦副是机械传动中常见的一种连接方式，通过接触摩擦力来实现传递力和运动的。
它的主要作用包括以下几个方面：一是传递力。
摩擦副通过摩擦力将动力传递给被连接的部件，实现力的传递和运动的转换。
二是传递运动。
摩擦副可以将旋转运动转化为线性运动，或者将线性运动转化为旋转运动，实现不同工作要求下的运动变换。
机械设计期中大题
FiT=T/6r=20kN
由图可知螺栓1所受的工作剪力最大 Fmax=F1P+F1T=30kN
P T
b图因横向载荷作用单个螺栓受到工作剪力 ： FiP= P/6=10kN b图因转矩作用螺栓1、3、4、6受到工作剪力最大且相等：
F1T F3T F4T F6T
Trmax
2 r i i 1 6
1、图示为一冷扁钢与槽钢用3个M12（ d1=10.106mm）的普通螺栓连接。 螺栓材料的许用拉应力[σ]=80Mpa，接合面间的摩擦系数f=0.12，防滑系 数K s=1.2，试求能作用在扁钢图示位置上的最大载荷F（扁钢和槽钢的强度 都足够）
解：（1）求螺栓所受的预紧力
ห้องสมุดไป่ตู้F0
d12 3.1410.1062 80
24.4kN
由图可知螺栓3、4所受的 工作剪力最大 (θ=30°)
P
2 2 Fmax F3P F3T +2F3P F3T cos 33.6kN
作业：
由此可知a图中螺栓受到的最大工作剪力小于b图中螺栓受到 的最大工作剪力，故采用a图的布置形式所用的螺栓直径较小
P102 习题5-5 4、图示两块边板和一块承重板焊成的龙门起重机导轨托架。 两块边板各用4个螺栓与立柱相连接，托架所承受的最大载荷为 20kN，载荷有较大的变动。已知f=0.16，Ks=1.1~1.3。试问此螺栓
键的标记为： GB/T1096 键 22×14×110
（5）校核键的强度
键的工作长度l=L－b=110－22=88mm
根据齿轮材料为钢，载荷有轻微冲击，由表5-7查得许用挤压应力 [σp]=110MPa，则其挤压强度
4T 103 4 1000 1000 σp 40.6MPa< σp dhl 80 14 88
机械设计期中考试(1)
常熟理工学院2017 ～2018 学年第 1 学期《机械设计》 期中考试试卷试题总分：100 分 考试时限：120 分钟 考试形式：闭卷一、选择填空题 （每空格1分，共20分）1. 若一零件的应力循环特性r = +0.5,σa = 80Nmm 2，则此时，σm= 240 N / mm 2，σmax= 320 N / mm 2，σmin= 160 N / mm 22. 螺纹联接的拧紧力矩等于 螺纹副间摩擦 力矩和 螺纹端面与被连接件承接面间摩擦 力矩之和。
3. 性能等级为6.8级的螺栓，其屈服强度s σ＝ 480 ，抗拉强度b σ= 600 。
4. 承受预紧力/F 的紧螺栓联接在受工作拉力F 时，残余预紧力为//F ，其螺栓所受的总拉力F 0为 B 。
A ．/0F F F +=B ．//0F F F +=C ．///0F F F +=D ．F c c c F F 212/0++= 5. 承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的预紧力和被联接件的刚度Cm 不变时，螺栓的刚度Cb 愈小，则____b____。
A.螺栓中总拉力的变化幅度愈大B. 螺栓中总拉力的变化幅度愈小C.螺栓中总拉力变化幅度不变D. 螺栓中的疲劳强度降低6．在常用螺纹类型中，主要用于传动的是___D_____。
A ．矩形螺纹、梯形螺纹、普通螺纹B ．矩形螺纹、锯齿形螺纹、管螺纹C ．梯形螺纹、普通螺纹、管螺纹D ．梯形螺纹、矩形螺纹、锯齿螺纹7．当两被联接件之一太厚，不宜制成通孔，需要经常拆卸时，往往采用 d 。
A ．螺栓联接B ．螺钉联接C ．双头螺栓联接D ．紧定螺钉联接8. 一般普通平键联接的主要失效形式是__D________。
A ．剪断B ．磨损C ．胶合D ．压溃9. 中心距一定的带传动，小带轮包角的大小主要取决于 d 。
A ．小带轮直径B ．大带轮直径C ．两带轮直径之和D ．两带轮直径之差 10. 带传动在工作时产生弹性滑动，是因为 B 。
09机械设计期中考试和答案
09机械设计期中考试和答案班级：学号：姓名：装订线杭州师范大学钱江学院2022—2022学年第二学期期中试卷__________专业《机械设计》答案题目分值得分一20二20三10四17五33总分100一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。
每小题2分，共20分。
）1.螺纹联接防松的根本问题在于CA、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度2．普通螺栓受横向工作载荷时，主要靠B来承担横向载荷。
A、挤压力B、摩擦力C、剪切力3．变应力特性可用σma某、σmin、σa、σm、r等五个参数中的任意B个来描述。
A．一个B．两个C．三个D．四个4.带传动工作时产生弹性滑动是因为BA．带的预紧力不够B．带的紧边拉力和松边拉力不等C．带绕过带轮时有离心力D．带和带轮间的摩擦力不够的弹性滑动5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是AA.下降B.不变C.提高D.不确定6．在常用的螺纹联接中，自锁性能最好的螺纹是AA、三角形螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是AA．磨损均匀B.具有抗冲击力C.减少磨损与胶合D.瞬时传动比为定值8．带传动主要是依靠C来传递运动和功率的。
A．带与带轮接触面之间的正压力B．带的紧边拉力C.带与带轮接触面之间的摩擦力D．带的初拉力机械设计试题（第1页，共5页）得分9.标准平键的承载能力通常取决于CA键的抗剪强度B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度10.齿轮的齿面疲劳点蚀首先发生在A的部位。
A．靠近节线的齿根表面上B.靠近节线的齿顶表面上；C．在节线上D.同时在齿根和齿顶表面上。
二、填空题（每空1分，共20分。
）得分1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其套筒和内链板之间外链板与销轴之间分别为过盈配合，而滚子与套筒之间、套筒与销轴之间分别为间隙配合。
机械设计基础期中A
一、填空题(0.5*40分)1、机械是___和____的总称。
生产制造的单元称为______，运动的单元称为______。
2、两个构件直接接触形成的_____联接叫运动副，平面运动副可分为____和_____。
平面四杆机构中所有运动副都是____副，齿轮副和凸轮副是____。
3、铰链四杆机构的三种基本形式是______机构，______机构，______机构。
5、凸轮机构中，按照从动件的形式分为：____从动件、____从动件和____从动件，可实现任意复杂运动规律而不产生运动失真，其从动件的末端结构型式是______。
6、曲柄摇杆机构产生“死点”位置的条件是，摇杆为_____件，曲柄为_____件。
7、机构具有确定运动的条件是_______________________。
8、凸轮机构按照凸轮的形状分为_________、_________和_________。
9、V带的结构由______、_______、____和____四部分组成，在V带型号中，截面尺寸最大的是____型，在设计V带传动时，要求小带轮包角大于等于_____度。
10、链传动按照其用途不同，可分为_______、____和____。
11、滚动轴承按照公称接触角的大小，滚动轴承可分为_________和_________。
代号为6210的滚动轴承，其轴承类型为___、尺寸系列代号为_______、轴承内径d=____mm 、公差等级为_____级。
12、根据齿轮传动的工作条件不同，可分为____齿轮传动和____齿轮传动。
13、按凸轮的外形，凸轮机构主要分为_______凸轮、_______凸轮和_______凸轮。
二、判断题(1*10分)1、零件和构件都是机械的组成部分，一个零件就是一个构件，只不过观察的角度不同。
（）机构自由度数为1时，机构才具有确定的运动。
（）2、当四杆机构处于死点位置时，通过加大作用在原动件上的力就可以使机构顺利地越过死点位置。
机械设计基础期中考试答案
机械设计基础期中考试题目题1已知图示六杆机构，原动件AB作等速回转。
试用作图法确：（1）滑块5的冲程 H；（2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值；（3）滑块处机构的最小传动角γmin答案（1）H=μl· F1F2=34mm（2）不相等，K=（180°+42°）/（180°-42°）=1.61（3）γmin=69°题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s转动，转向为顺时针方向，圆盘半径R=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。
试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。
答案(1)凸轮偏心距。
利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。
（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。
e/sinαk =R/sinθ；当θ=90°时，αk达到最大值。
αk=arcsin(e/R)=30°（3）凸轮转过90°时，从动件的位移为h K。
（4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。
题3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F为凸轮与滚子的两个接触点。
求（1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE；(3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。
答案题4图示锥齿轮组成的差速器。
已知Z1=48，Z2=42，Z2’=18，Z3=21，n1=100r/min，n3=80r/min，转向如图所示。
求nH答案题5图示轮系中，Z1 = Z3=25,Z5 = 100，Z2 = Z4 = Z6 = 20,试区分哪些构件组成定轴轮系？哪些构件组成周转轮系？哪个构件是转臂H？传动比i16答案（1）1-2-3-4-H(5)行星轮系i514=(n1-n5)/(n4-n5)=1-i15=(-1)2(Z2·Z4)/(Z1·Z3)=+16/25故i15=1- i514= + 9/25(2)5、6 定轴轮系i56=n5/n6=- Z6/Z5=- 1/5(3)混合轮系i16=i15·i56=(9/25)×(- 1/5)=- 9/125 轮1和6的方向相反题6已知Z1=1(右)，Z1’=101，Z2=99，Z2’=Z4，Z4’=100，Z5’=100，Z5=1(右)。
机械设计基础期中考试卷及答案2套
《机械设计基础》期中考卷1一、单项选择题。
(每小题2分，共16分)1. 曲柄摇杆机构中，摇杆为主动件时，( )为死点位置。
A. 不存在B. 曲柄与连杆共线时C. 摇杆与连杆共线时D. 曲柄与机架共线时2. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。
A. 压力角B. 传动角C. 极位夹角D. 啮合角3. ( )决定了从动杆的运动规律。
A. 凸轮转速B. 凸轮大小C. 凸轮形状D. 凸轮轮廓曲线4. 平面四杆机构无急回特性时( )，行程速比系数( )。
A. 压力角α=0，k＞1B. 传动角β=0，k<1C. 极位夹角θ=0，k=0D. 极位夹角θ=0，k=15. 在双曲柄机构中，已知三杆长度分别为a=80mm，b=150mm，c=120mm，则d 杆长度应为( )。
A. ＜110mmB. 110mm≤d≤190mmC. ≥190mmD. >2006. 凸轮机构中，基圆半径是指凸轮转动中心到( )半径。
A. 理论轮廓线上的最大B. 实际轮廓线上的最大C. 实际轮廓线上的最小D. 理论轮廓线上的最小7. 凸轮机构中的压力角是指( )间的夹角。
A. 凸轮上接触点的法线与从动件的运动方向B. 凸轮上接触点的法线与该点线速度C. 轮上接触点的切线与从动件的运动方向D. 以上均不对8. 一标准直齿圆柱齿轮的周节(齿距)P=15.7mm，齿顶圆的直径为d=400mm，则该齿轮( )。
A. 82B. 78C. 80D. 76二、填空题。
(每空1分，共14分)1．两构件之间为( )接触的运动副称为低副，引入一个低副将带入( )个约束。
2．在凸轮机构从动件的常用运动规律中，( )、( )运动规律有柔性冲击。
3．采用标准齿条刀具加工标准齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动；加工变位齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动。
一对相啮合的大小齿轮齿面接触应力的关系是( )，其接触强度的关系是( )。
机械设计基础期中考试 参考答案
1.在螺栓连接设计中，若被连接件为铸件，则有时在螺栓孔处制作沉头座孔或凸台其目的是
A
。
A) 避免螺栓受附加弯曲应力作用
B)为安置防松装置
C)便于安装
D)为避免螺栓受拉力过大
2.带传动中，选择 V 带的型号是根据Biblioteka C。A)小带轮直径
B)转速
C)计算功率和小带轮转速 D)传递功率
3.用于联接的螺纹牙型为三角形，这是因为三角形螺纹 A 。
学号
班级
系（部）
教研室
拟题人 黄秀琴
审核：教研室负责人
系（部）负责人
2019 年 10 月 15 日
常州工学院考试命题用纸 考试科目 机械设计 考试用时 95 分钟 (闭卷) 成绩
A 卷 共 4 页，第 页
2
A)a→c→b
B)b→a→c
A)进入主动轮 B）进入从动轮 C）退出主动轮 D）退出从动轮
21
1
2
d
），该式中的 应该
取B 。
A） max 1 2
B） min 1 2
18.下面四种叙述中， D 是正确的。
A)变应力只能由变载荷产生
B)静载荷不能产生变应力
C） 1
D） 2
A)使结构紧凑
B)限制弯曲应力 C)限制小带轮上的包角 D)保证带和带轮
接触面间有足够摩擦力
12.计算蜗杆传动的传动比时，公式 C 是错误的。
A）i=ω1/ω2
B）i=n1/n 2
C）i=d2/d1
D）i=z2/z1
13.零件受到的变应力由 C 产生。
A) 静载荷
B)动载荷 C)静载荷或动载荷 D) 载荷系数
机械设计(2)--期中考试试卷答案
机械设计期中试卷一、选择题（每小题2分，共20分）1.设计普通平键联接时，键的截面尺寸是根据 确定的创造性A. 键的材料；B. 轴的材料；C. 传递的扭矩大小；D. 轴的直径；2.用于单向传递动力的螺纹宜采用 。
A. 矩形螺纹；B. 梯形螺纹；C. 锯齿形螺纹；D. 三角形螺纹怠速3.键联结要求对中性好、应力集中小，应选用 。
A. 普通平键B. 半圆键C. 楔键D. 切向键4.螺纹联接防松的关键是 。
A. 增加螺纹联接的轴向力；B. 防止螺杆与螺母相对转动；C. 增加联接刚度 ；D. 防止螺栓中轴向力变化；5.渐开线花键联接常采用的定心方式是 。
A. 按顶圆定心B. 按齿侧面定心C. 按小径定心D. 按键侧和顶圆共同定心6.带传动设计中，为防止 ，每一种型号的带都规定小袋轮直d d1>d d1min。
A. 带的离心力过大；B. 带内弯曲应力过大；C. 小带轮包角过小；D. 带的速度过高；V带轮槽与带的四种安装情况如图示，其中正确的是 。
7.A B C D8.普通V带传动中其它条件一定时。
若增大传动比，则带传递的最大有效圆周力F emax。
A.增大 B．减小 C不变 D．不一定9.链传动设计中，一般链轮最多齿数限制为Z max＝150，是为了 。
A. 减小链传动的不均匀性 ；B. 限制传动比过大；C. 减少链节磨损后链从链轮上脱落下来的可能性；D. 保证链轮轮齿的强度；10.链传动中，限制链轮最少齿数z1>z min的目的之一是为了_______。
A. 减少传动的运动不均匀性和动载荷；B. 防止链节磨损后脱落；C. 使小链轮轮齿受力均匀；D. 防止润滑不良时轮齿加速磨损；答案：1 D 2 C 3 A 4 B 5 B 6 B 7 A 8 B 9 C 10 A二、简要回答下列各题（每题5分，共20分）1、带传动的弹性滑动和打滑对传动有何影响？（1）弹性滑动：由于带工作时两边存在拉力差，紧边与松边的应变量不同，带绕过带轮时，带相对于带轮产生微小的相对滑动---带传动的弹性滑动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、图示为带传动： （1）若主动轮O1逆时针方向转动，哪一边是紧边（图示之）？ （2）已知小带轮输入功率P=5kW，D1 =200mm, efα=2，求紧边与松边上的 极限拉力值（不计离心力）。
六、受力分析（共20分，每空10分） 1、图示两级斜齿轮传动，斜齿轮1为主动件，转速n1方向如图，右旋。 （要求2，3齿轮上的轴向力相互抵消一部分） 求：（1）画出输出轴转向n4，轮2，3，4的旋向； （2）画出轮2，轮3上的圆周力，径向力和轴向力。
二、填空题（共17分，每空1分） 1、在平带和V带传动中，影响最大有效圆周力Fec的因素是 _________，________，__________。 2、链条的磨损主要发生在______________的接触面上。 3、已知一蜗杆传动中，蜗杆主动，且有m =2.5mm, q =18, z1 =1,z2 =62,α=20o，则中心距a =_________，传动比i =_______；导程角γ＝ ________。 4、齿轮的弯曲疲劳强度极限σFmin和接触疲劳极限σHmin是经持久疲 劳实验并按失效概率为______来确定的，实验齿轮的弯曲应力循环特性 为_______循环 5、直齿圆锥齿轮传动的强度计算方法是以______________的当量 圆柱齿轮为计算基础的。 6、滚动轴承N310，N410，N210，N110都是____类型轴承。其中 承载能力最高的是______。 7、深沟球轴承6208内径为__________mm。 8、滚动轴承外圈与轴承座的配合应为_______制，滚动轴承内圈与 轴的配合应为________制。 9、相同系列尺寸的球轴承与滚子轴承相比较，____轴承的承载能力 高，____轴承的极限转速高。
一、是非题（13分，每空1分） ( ) 1、V带传动中，为使带的弯曲应力不致过大，应使小带轮的直径大于 dmin。 ( )2、三角带（V带）是靠摩擦力传递载荷的，因此，带轮轮槽表面越粗糙， 摩擦力越大，承载能力越大，传动效果越好。 ( )3、普通V带传动中，功率P、带速V、有效圆周力F之间的关系为P = FV ， 因此，带速V越大，传递的功率越大，传动效果越好。 ( )4、普通V带传动中，带速V越大，离心力越大，带与带轮之间的压力会因 此减小，传递载荷的能力受到影响。所以，带速越小，传动效果越好。 ( )5、带传动中，弹性滑动是可以避免的。 ( )6、带传动中，打滑是不可避免的。 ( )7、带的张紧力越大越好。 ( )8、带传动的主要失效形式是打滑。 ( )9、一般小齿轮的齿面硬度比大齿轮高，故小齿轮的接触应力比大齿轮高。 ( )10、齿轮啮合时，主动齿轮受到的圆周力对转动中心的力矩与转动方向相 反。 ( )11、两齿轮啮合时，齿面上产生的接触应力是相等的，即：H1 = H2。 ( )12、在闭式软齿面齿轮传动中，通常使小齿轮齿面硬度大于大齿轮齿面硬 度，所以小齿轮工作寿命一定比大齿轮长。 ( )13、开式传动由于磨损迅速，所以不会发生点蚀现象。
9、对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致 ____。 A、材料的力学性能下降 B、润滑油变质 C、蜗杆热变形过大 D、润滑条件恶化 10、采用滚动轴承轴向预紧措施的主要目的是____。 A、提高轴承的旋转精度； B、提高轴承的承载能力 C、降低轴承的运转噪声； D、 提高轴承的使用寿命 11、V带轮的最小直径Dmin取决于____。 A、带的型号； B、带的线速度； C、高速轴转速； D、传动比 12、角接触球轴承α=15o，内径12mm，中系列，0级精度，基本游隙组，其代号 为____。 A、70301/P0； B、7301AC； C、 7301C ； D、 7303B 13、普通V带共有7种型号，V带的楔角为40o，而带轮楔角应_____40o A、大于； B、等于； C、小于 14、材料为20Cr钢硬齿面齿轮，适宜的热处理方法是___。 A、整体淬火； B、渗碳淬火； C、调质； D、表面淬火 15、一般闭式齿轮传动中，点蚀首先发生在__。 A、接近齿根； B、接近齿顶； C、靠近节线的齿根面上； D、靠近节线的齿 顶面上
三、选择题（共15分，每题1分） 1、滚动轴承的额定寿命是指同一批轴承中_B_的轴承所能达到的寿命。 A、99％; B、90％; C、95％; D、50％. 2、滚动轴承动载荷计算的可靠度是（ B ）。 A、10% ；B、90% ；C、100% 3、深沟球轴承，内径100mm，轻系列，0级精度，基本游隙组，其代号为 _D_。 A、6220/P0 ； B、3620/P0 ； C、6320 ； D、6220 4、带传动正常工作时，紧边拉力F1和松边拉力F2满足关系__B__。 A、F1＝F2 ； B、F1－F2＝Fe ； C、F1/ F2=e fα ； D、F1+ F2= F0 5、V带传动的中心距和小带轮直径一定时，若增大传动比，则带在小带轮上 的包角将_C_，带在大带轮上的弯曲应力将__C__。 A、增大； B、不变； C、减小 6、带传动中，主动轮圆周速度v1，从动圆周速度v2，带速v，它们存在的关 系是_B_。 A、v1＝v2＝v ； B、v1>v> v2 ；C、v1<v< v2 ； D、v> v1> v2 7、将材料为45钢的齿轮毛坯加工成6级精度的硬齿面的直齿圆柱外齿轮，该 齿轮制造工艺顺序是__A__为宜。 A、滚齿、表面淬火、磨齿； B、滚齿、磨齿、表面淬火； C、表面淬火、 滚齿、磨齿； D、滚齿、调质、磨齿 8、一对正确啮合的渐开线标准齿轮作减速传动时，如两轮的材料。热处理 及齿面硬度均相同，则齿根弯曲应力__A__。 A、σF1 >σF2 ； B、σF1 =σF2 ； C、σF1 <σF2
ቤተ መጻሕፍቲ ባይዱ
四、简答题（共15分，每题5分） 1、闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？为什么？ 2、什么叫滚动轴承寿命，什么叫滚动轴承的额定寿命？什么叫滚动轴承额定动 载荷？ 3、图示传动方案是否合理？为什么？
五、分析计算题（共20分，每题10分） 1、根据工作条件决定在轴的两端反装两个角接触球轴承7207AC，温度系数 ft=1.0，载荷系数fp=1.5，已知两支点反力R1＝1000N，R2＝2100N，轴上轴向力 Fa=900N,（10分） 求：（1）当轴承转速n=960r/min时，计算该对轴承的寿命。 （2）轴承在此寿命下工作时的失效概率为多大？ 7207AC轴承的参数：C0＝18800N，C＝27000N，S＝0.68R 且
9、对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致 __D__。 A、材料的力学性能下降 B、润滑油变质 C、蜗杆热变形过大 D、润滑条件恶化 10、采用滚动轴承轴向预紧措施的主要目的是__A__。 A、提高轴承的旋转精度； B、提高轴承的承载能力 C、降低轴承的运转噪声； D、 提高轴承的使用寿命 11、V带轮的最小直径Dmin取决于__A__。 A、带的型号； B、带的线速度； C、高速轴转速； D、传动比 12、角接触球轴承α=15o，内径12mm，中系列，0级精度，基本游隙组，其代号 为__B__。 A、70301/P0； B、7301AC； C、 7301C ； D、 7303B 13、普通V带共有7种型号，V带的楔角为40o，而带轮楔角应__C__40o A、大于； B、等于； C、小于 14、材料为20Cr钢硬齿面齿轮，适宜的热处理方法是_B_。 A、整体淬火； B、渗碳淬火； C、调质； D、表面淬火 15、一般闭式齿轮传动中，点蚀首先发生在_C_。 A、接近齿根； B、接近齿顶； C、靠近节线的齿根面上； D、靠近节线的齿 顶面上
二、填空题（共17分，每空1分） 1、在平带和V带传动中，影响最大有效圆周力Fec的因素是 ___f____，__F0______，___α____。 2、链条的磨损主要发生在__销轴与套筒__的接触面上。 3、已知一蜗杆传动中，蜗杆主动，且有m =2.5mm, q =18, z1 =1,z2 =62,α=20o，则中心距a =__100__，传动比i =__62__；导程角γ＝ __3.18o__。 4、齿轮的弯曲疲劳强度极限σFmin和接触疲劳极限σHmin是经持久疲 劳实验并按失效概率为__1___来确定的，实验齿轮的弯曲应力循环特性 为__脉动_循环 5、直齿圆锥齿轮传动的强度计算方法是以____中点____的当量圆 柱齿轮为计算基础的。 6、滚动轴承N310，N410，N210，N110都是__N__类型轴承。其 中承载能力最高的是__ N410 _。 7、深沟球轴承6208内径为___40___mm。 8、滚动轴承外圈与轴承座的配合应为__基轴制__制，滚动轴承内圈 与轴的配合应为__基孔制__制。 9、相同系列尺寸的球轴承与滚子轴承相比较，_滚子_轴承的承载能 力高，__球__轴承的极限转速高。
三、选择题（共15分，每题1分） 1、滚动轴承的额定寿命是指同一批轴承中____的轴承所能达到的寿命。 A、99％; B、90％; C、95％; D、50％. 2、滚动轴承动载荷计算的可靠度是（ ）。 A、10% ；B、90% ；C、100% 3、深沟球轴承，内径100mm，轻系列，0级精度，基本游隙组，其代号 为____。 A、6220/P0 ； B、3620/P0 ； C、6320 ； D、6220 4、带传动正常工作时，紧边拉力F1和松边拉力F2满足关系____。 A、F1＝F2 ； B、F1－F2＝Fe ； C、F1/ F2=e fα ； D、F1+ F2= F0 5、V带传动的中心距和小带轮直径一定时，若增大传动比，则带在小带轮 上的包角将____，带在大带轮上的弯曲应力将____。 A、增大； B、不变； C、减小 6、带传动中，主动轮圆周速度v1，从动圆周速度v2，带速v，它们存在的 关系是____。 A、v1＝v2＝v ； B、v1>v> v2 ；C、v1<v< v2 ； D、v> v1> v2 7、将材料为45钢的齿轮毛坯加工成6级精度的硬齿面的直齿圆柱外齿轮， 该齿轮制造工艺顺序是____为宜。 A、滚齿、表面淬火、磨齿； B、滚齿、磨齿、表面淬火； C、表面淬火、 滚齿、磨齿； D、滚齿、调质、磨齿 8、一对正确啮合的渐开线标准齿轮作减速传动时，如两轮的材料。热处 理及齿面硬度均相同，则齿根弯曲应力____。 A、σF1 >σF2 ； B、σF1 =σF2 ； C、σF1 <σF2
