频率计
测频率的方法
测频率的方法在科学研究和工程实践中，测量频率是一项非常重要的工作。
频率是指单位时间内某一周期性事件发生的次数，通常以赫兹（Hz）为单位。
测量频率的方法有很多种，下面将介绍几种常用的方法。
首先，最常见的测量频率的方法是使用频率计。
频率计是一种专门用于测量频率的仪器，它可以直接显示待测信号的频率值。
频率计的工作原理是利用输入信号的周期性特征，通过计数或者计时的方式来得到信号的频率。
频率计可以分为数字频率计和模拟频率计两种类型，数字频率计通常具有更高的精度和稳定性，而模拟频率计则更适合于一些特定的应用场景。
其次，除了使用频率计外，还可以通过频谱分析仪来测量频率。
频谱分析仪是一种能够将信号的频率分布情况显示在频谱图上的仪器，通过观察频谱图可以直观地得到信号的频率信息。
频谱分析仪通常可以提供更加详细和全面的频率分布信息，对于复杂信号的分析更加有效。
另外，对于周期性信号，还可以使用示波器来测量频率。
示波器是一种能够显示信号波形的仪器，通过观察信号的周期性波形，可以得到信号的周期，从而计算出频率。
示波器通常能够提供更加直观的波形显示，对于频率的初步估计和观测非常有帮助。
除了上述几种常用的方法外，还有一些其他的测频率方法，比如利用计数器进行频率测量、使用锁相环进行频率跟踪等。
不同的方法适用于不同的应用场景，选择合适的方法可以提高测量的准确性和效率。
总的来说，测量频率是一项非常重要的工作，在实际应用中有很多种方法可以选择。
选择合适的方法需要根据具体的测量要求和条件来进行，同时也需要结合实际经验和技术水平来进行判断。
希望本文介绍的几种方法能够对大家有所帮助，同时也希望大家在实际工作中能够根据具体情况选择合适的方法进行频率测量。
频率计的使用教程
频率计的使用教程频率计是一种常见的电子测量仪器，它主要用来测量电波的频率。
在电子领域中，频率是一个关键的参数，对于各种电子设备和电路的设计、调试以及故障排除都起到非常重要的作用。
本文将介绍频率计的基本原理和使用方法，以帮助读者更好地使用这一仪器。
1. 频率计的原理频率计基于时间测量的原理工作。
它通过计时器测量电波的一个周期所需要的时间，并将其转化为频率。
主要有两种类型的频率计：直接计数频率计和间接计数频率计。
直接计数频率计通过计算固定时间内电波周期数的方式来测量频率。
它具有精确度高的优点，但需要较长的测量时间。
间接计数频率计则通过测量时间基准中的计数周期数来估算电波的频率。
它具有测量速度快的优点，但精确度相对较低。
2. 频率计的使用步骤使用频率计之前，我们需要确保仪器正常工作，并将其连接到要测量的电路或设备上。
第一步是设置测量范围，一般频率计会提供多个测量范围可供选择。
我们需要根据待测电波的频率范围选择合适的测量范围，以保证测量结果的准确性。
第二步是调整频率计的灵敏度，也称为量程档位。
灵敏度设置过高会导致测量结果不准确，而设置过低则可能无法检测到待测信号。
通常，我们可以根据实际情况进行适当的灵敏度调整。
第三步是连接待测信号源到频率计的输入端。
我们需要确保信号源的输出与频率计的输入匹配，并使用合适的连接线杜绝信号干扰或衰减。
第四步是启动频率计，并等待一段时间以达到稳定状态。
这个时间可以根据仪器的规格和信号源的稳定性来确定。
第五步是开始测量，根据仪器的操作界面，可以选择不同的测量模式进行频率测量。
一般来说，频率计会提供多种显示方式，如数字显示和图形显示等。
3. 注意事项在使用频率计时，我们需要注意以下几点：首先，要保持仪器的环境干燥、清洁，并避免剧烈震动或碰撞，以确保仪器正常工作。
其次，需要根据仪器的规格和测量要求选择合适的频率计。
不同的频率计有不同的测量范围、精确度和测量速度。
此外，还需要注意待测信号的特性，如频率范围、幅值、稳定性等。
频率计实验报告(二)
频率计实验报告（二）引言概述：本文是关于频率计实验报告的第二篇。
在上一篇实验报告中，我们介绍了频率计的原理和使用方法。
在本文中，我们将继续讨论频率计的准确性、稳定性以及实验中可能遇到的问题和解决方法。
通过本次实验，我们将深入了解频率计的性能和应用情况。
正文：一、频率计的准确性1. 选择合适的输入信号：合适的输入信号能够提高频率计的准确性。
应根据实际需求选择合适的信号源，例如使用稳定的标准信号源进行校准，或者根据被测信号的特点进行合理选择。
2. 校准频率计：频率计应定期进行校准，确保准确性。
校准过程中需注意输入电平、信号形状等因素对准确性的影响，及时进行调整和校准，提高频率计的准确性。
二、频率计的稳定性1. 加强电源管理：频率计的稳定性与供电电压、电源干扰等因素密切相关。
合理管理电源，选择稳定的供电电压，避免电源波动对频率计稳定性的影响。
2. 提高抗干扰能力：频率计应具备一定的抗干扰能力，可以通过加装滤波器、进行屏蔽等方式减小外部干扰对频率计的影响，提高稳定性。
3. 保持恒温环境：频率计对环境温度敏感，应保持恒温环境，避免温度变化对频率计稳定性的影响。
三、实验中可能遇到的问题及解决方法1. 频率计读数不稳定：可能是由于输入信号波动引起的，可以尝试增加信号源的稳定性或调整信号输入方式。
2. 频率计误差较大：可能是由于输入电平过高或过低导致的，可以通过减小或增大输入信号电平进行调整。
3. 频率计显示故障：可能是由于设备故障引起的，可以检查设备连接是否正常、是否存在损坏等问题，并进行相应维修或更换操作。
四、实验中的注意事项1. 注意输入信号的频率范围：在实验中应选择适合频率范围的输入信号，避免超出频率计的测量范围。
2. 避免过高电压输入：过高的输入电压可能导致频率计损坏或显示异常，需根据设备的额定电压进行输入控制。
3. 防止外界干扰：实验时需注意周围环境的电磁干扰，如尽量远离其他电磁辐射源，以确保测量准确性和稳定性。
频率计操作说明书
【单频】【扫。
【计数】键，用来选择频率计数功能。
【系统】【校准】键，用来进行系统设置及参数校准及退出程控操作。
【正弦】【方波】键，用来选择A路波形。
【B正弦、B方波、B三角、B波形】键，用来选择B路波形。
【A输出开/关、B输出开/关】键，用来开关A路或B路输出信号，或触发A路、B路信号。
使用方法：开机后打开按键CHA灯亮后点击数字键设定
1:200hz----------0.00%
2:300hz----------0.50%
3:360hz----------0.80%
4:400hz-----------1.00%
5:500hz-----------1.50%
6:600hz-----------1.98-1.99%
英文
Channel
Sweep
MOD
Burst
SK
COUNT
CAL
SYS
中文
单频
扫描
调制
猝发
键控
计数
校准
系统
英文
A-
A-
B-
B-
B-
B-ARB
CHA Output
CHB Output
中文
A正弦
A方波
B正弦
B方波
B三角
B波形
输出A
输出B
左边英文显示区为参数菜单，自上至下依次为“A路波形”，“频率”，“幅度”，“偏移”，“相位”，“占空比
频率计的使用方法
频率计的使用方法
使用频率计的步骤：
1. 接通电源：将频率计插入电源插座，打开电源开关;
2. 连接信号源：将待测信号源的输出信号连接至频率计的输入端口，注意输入的信号的正负极性需正确连接;
3. 调整输入信号的幅度：调节信号源的输出幅度，使其在频率计的量程内，并不超过频率计的测量限制;
4. 选择测量范围：选择合适的测量范围，可通过旋转测量范围选择手柄可切换不同数字范围;
5. 选择测量精度：在需要高精度和低精度之间选择，可通过旋转测量范围选择手柄切换;
6. 开始测量：按下“Start”键开始测量，频率计会在屏幕上显示出测量结果。
若需多次观测，则需重复以上步骤。
7. 关闭频率计：在使用完频率计后，先将信号源关闭，再关闭频率计电源。
注意事项：
1. 频率计的工作电压与信号源输出的电压需匹配，以避免损坏测量电路;
2. 输入信号的幅度不要超过频率计的量程，在高幅度输入信号时，可选择合适的衰减器来降低信号幅度;
3. 测量结果应准确，避免因地面干扰、放电等外界因素干扰产生误差;
4. 在使用过程中，避免将频率计与其他强干扰源放置太近，避免干扰发生。

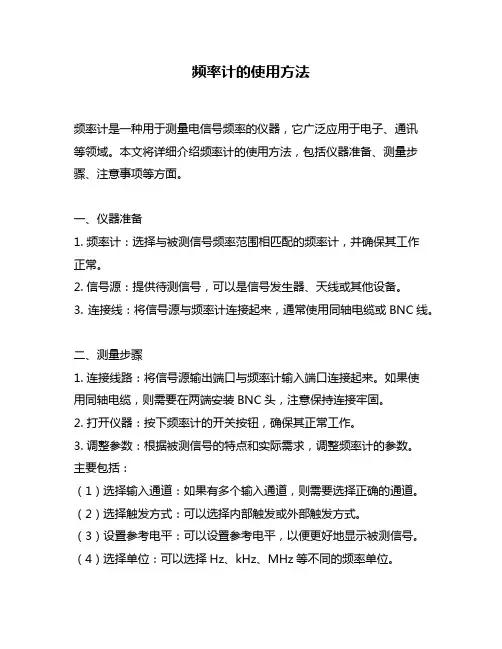

频率计的使用方法
频率计的使用方法频率计是一种用于测量电信号频率的仪器，它广泛应用于电子、通讯等领域。
本文将详细介绍频率计的使用方法，包括仪器准备、测量步骤、注意事项等方面。
一、仪器准备1. 频率计：选择与被测信号频率范围相匹配的频率计，并确保其工作正常。
2. 信号源：提供待测信号，可以是信号发生器、天线或其他设备。
3. 连接线：将信号源与频率计连接起来，通常使用同轴电缆或BNC线。
二、测量步骤1. 连接线路：将信号源输出端口与频率计输入端口连接起来。
如果使用同轴电缆，则需要在两端安装BNC头，注意保持连接牢固。
2. 打开仪器：按下频率计的开关按钮，确保其正常工作。
3. 调整参数：根据被测信号的特点和实际需求，调整频率计的参数。
主要包括：（1）选择输入通道：如果有多个输入通道，则需要选择正确的通道。
（2）选择触发方式：可以选择内部触发或外部触发方式。
（3）设置参考电平：可以设置参考电平，以便更好地显示被测信号。
（4）选择单位：可以选择Hz、kHz、MHz等不同的频率单位。
4. 测量信号：根据实际需求，使用信号源产生待测信号，并观察频率计的读数。
如果需要连续测量多个信号，则可以使用扫描模式。
5. 记录数据：根据实际需求，记录测量结果。
可以使用笔记本电脑、数据记录仪或其他设备进行数据记录。
三、注意事项1. 频率计的输入端口必须与被测信号的输出端口相匹配，否则可能会导致误差或损坏仪器。
2. 在调整参数时，应仔细阅读频率计的说明书，并按照说明进行操作。
3. 在测量过程中，应注意避免外界干扰和电磁辐射。
可以采取屏蔽措施或选择合适的测试环境。
4. 如果需要精确测量高频信号，则需要使用高精度的频率计，并在实验室环境下进行校准和测试。
四、总结本文介绍了频率计的使用方法，包括仪器准备、测量步骤和注意事项等方面。
在实际应用中，需要根据被测信号的特点和实际需求，选择合适的频率计，并按照说明书进行操作。
同时，需要注意避免干扰和电磁辐射等问题，以确保测量结果的准确性和可靠性。
如何使用频率计
如何使用频率计如何使用频率计在现代科技的发展下，频率计成为了测量和监测电子设备中频率的重要工具。
频率计是一种能够准确测量信号周期时间并将其转换为频率值的仪器。
通过使用频率计，我们可以了解电子设备中信号的频率，从而帮助我们更好地理解和控制电子设备的工作状态。
本文将介绍如何使用频率计并探讨其应用。
一、什么是频率计频率计是一种测量信号频率的仪器。
它通过测量信号的周期时间来计算频率值。
在电子领域中，频率是指单位时间内重复出现的周期数。
频率计通常通过测量信号的周期时间并将其倒数即可得到频率值。
常见的频率计有数字频率计和模拟频率计两种类型。
二、如何使用频率计1. 连接信号源：我们需要将待测信号接入频率计。
可以通过信号线缆将信号源与频率计连接，确保连接稳固并正确。
2. 设置测量范围：根据待测信号的频率范围，我们需要在频率计上设置相应的测量范围。
这可以通过频率计上的按钮或旋钮进行调节。
3. 选择计量模式：频率计通常提供多种计量模式，如自动和手动模式。
在自动模式下，频率计会根据信号特性自动调整计量参数；而在手动模式下，我们可以手动选择需要的计量参数。
4. 开始测量：设置好测量参数后，我们可以开始进行测量。
频率计会根据所接入的信号源进行测量，并实时显示频率值。
5. 分析结果：测量完成后，我们可以分析频率计显示的结果。
如果频率计提供了其他数据显示功能，我们还可以通过这些数据更详细地了解信号的特性。
三、频率计的应用频率计在电子领域有广泛的应用。
以下是几个常见的应用场景：1. 信号发生器校准：在电子设备的测试和调试过程中，频率计经常用于校准信号发生器。
通过与频率计进行对比，可以调整信号发生器的频率输出，以确保输出信号的准确性和稳定性。
2. 无线通信：在无线通信领域，频率计被广泛应用于信号调制和解调、频谱分析和频率同步等方面。
通过频率计，我们可以了解无线信号的频率特性，从而更好地优化通信系统的性能。
3. 音频和视频设备：在音频和视频设备中，频率计可以被用于校准声音的音调和频谱分析。
频率计使用说明书
频率计使用说明书概述：频率计是一种用于测量电流、电压、频率等电气参数的仪器。
本使用说明书旨在帮助用户正确安装、操作和维护频率计，从而确保其正常工作并达到预期的测量效果。
一、安装1. 确保频率计在干燥、无腐蚀气体和避光的环境下使用。
2. 将频率计正确接入电源，并检查电源电压是否与频率计要求相符。
3. 检查频率计的电源线和接线端子是否紧固可靠。
4. 根据用户需要，选择适当的安装位置，并使用螺丝固定频率计。
二、操作1. 打开频率计电源开关，并等待数秒，以确保仪器正常启动。
2. 按下“功能”按钮，选择所需的测量功能。
3. 使用旋钮或按钮来调整所需的参数或设置。
4. 将被测电源线或信号输入频率计的相应接头。
5. 根据需要，选择合适的测量范围，以确保测量结果准确可靠。
6. 观察并记录频率计显示屏上的测量结果。
三、维护1. 在频率计使用前，请清洁仪器表面以确保其不受灰尘或杂质影响。
2. 避免频率计受到过高的温度、湿度或强烈的振动。
3. 需要时，定期校准频率计，以确保测量结果的准确性。
4. 当频率计不使用时，请关闭电源开关，并断开电源连接。
5. 如发现频率计存在异常或故障，请及时联系专业技术人员进行维修。
四、注意事项1. 在使用频率计时，请确保符合相关的电气安全标准，并遵循相关的操作规程。
2. 频率计仅适用于测量标称频率范围内的电信号。
3. 频率计主要用于工业环境，请避免在潮湿或易爆的场所使用。
4. 频率计仅供专业人员使用，禁止非专业人士私自操作。
5. 使用频率计时，应避免受到强磁场、强电场等外界干扰。
本使用说明书仅为频率计的基本使用方法和维护事项的介绍，详细的技术参数和操作细节请参考产品附带的其他资料。
使用频率计时，请始终保持操作规范和安全意识，并遵守相关的操作规程和安全要求。
如有任何疑问或需要进一步帮助，请随时与我们联系。
感谢您使用本频率计，祝您工作愉快！。
频率计的发展简介
频率计的发展简介频率计是一种用于测量信号频率的仪器。
它广泛应用于电子、通信、无线电、自动化控制等领域。
本文将对频率计的发展历程进行简要介绍。
一、频率计的起源频率计的起源可以追溯到19世纪末。
当时，无线电通信技术刚刚兴起，人们迫切需要一种能够准确测量信号频率的仪器。
最早的频率计是基于机械振荡器的，通过机械振荡器的频率与待测信号频率进行比较来实现测量。
二、频率计的发展过程1. 早期机械频率计早期的频率计主要采用机械振荡器和机械计数器的组合。
机械振荡器通过机械共振实现稳定的振荡频率，机械计数器则通过机械传动实现频率计数。
这种频率计具有测量范围窄、精度低的特点，但在当时仍然是一种重要的测量工具。
2. 电子频率计的浮现20世纪初，随着电子技术的发展，电子频率计开始浮现。
电子频率计利用电子元件的特性来实现频率测量，具有测量范围广、精度高、稳定性好的优点。
电子频率计的浮现极大地提高了频率测量的准确性和可靠性。
3. 数字频率计的应用随着计算机技术的发展，数字频率计逐渐取代了传统的摹拟频率计。
数字频率计利用数字信号处理技术对输入信号进行采样和处理，通过数学算法计算出信号的频率。
数字频率计具有测量速度快、精度高、灵便性强的特点，广泛应用于科研、工业生产等领域。
4. 频率计的功能扩展随着科技的进步，频率计的功能也得到了不断扩展。
现代频率计不仅可以测量信号的频率，还可以测量相位、脉宽、占空比等参数。
一些高级频率计还具备频谱分析、信号发生器、计时功能等，满足了不同领域对频率测量的需求。
三、频率计的应用领域频率计广泛应用于电子、通信、无线电、自动化控制等领域。
在电子领域，频率计常用于测量电路中的振荡频率、时钟频率等。
在通信领域，频率计用于测量无线电信号的频率、调制频率等。
在自动化控制领域，频率计用于测量机电转速、控制系统的频率响应等。
四、频率计的发展趋势随着科技的不断进步，频率计的发展也呈现出以下几个趋势：1. 小型化：随着集成电路技术的进步，频率计体积越来越小，便于携带和使用。
什么是数字频率计它在测量仪器中的应用有哪些
什么是数字频率计它在测量仪器中的应用有哪些数字频率计是一种用于测量信号频率的仪器，它可以精确地测量各种周期性信号的频率，并且在不同领域有广泛的应用。
本文将介绍数字频率计的原理和测量方法，并探讨它在不同测量仪器中的应用。
一、数字频率计的原理数字频率计是基于现代计算机和数字信号处理技术的一种测量仪器。
它通过对输入信号进行数字化处理，获得信号的周期或脉冲宽度，并由此计算出信号的频率。
数字频率计的工作原理可以简化为以下几个步骤：首先，将输入信号通过模数转换器（ADC）转换成数字信号；然后，通过计数器对数字信号进行计数，以获得信号的周期或脉冲宽度；最后，根据信号的周期或脉冲宽度计算出信号的频率，并显示在数字频率计的显示屏上。
二、数字频率计的测量方法数字频率计可以使用不同的测量方法获得准确的频率值，其中常见的方法包括时间测量法、周期测量法和脉冲宽度测量法。
1. 时间测量法时间测量法是最常用的数字频率计测量方法之一。
它通过测量信号周期内的时间来计算频率。
该方法适用于周期性信号，如正弦波、方波等。
时间测量法的基本原理是：首先，将输入信号信号与参考时间间隔进行比较，以判断信号周期的整数倍；然后，使用高精度时钟计数器测量信号周期内的时间，最后根据测得的时间计算出信号的频率。
2. 周期测量法周期测量法适用于脉冲信号或周期性信号。
它通过测量脉冲宽度或信号的占空比来计算频率。
周期测量法的基本原理是：首先，测量脉冲信号或周期性信号的周期或脉冲宽度；然后，根据测得的周期或脉冲宽度计算信号的频率。
3. 脉冲宽度测量法脉冲宽度测量法适用于脉冲信号。
它通过测量脉冲信号的宽度来计算频率。
脉冲宽度测量的基本原理是：首先，检测脉冲信号的上升沿和下降沿；然后，测量脉冲信号上升沿和下降沿之间的时间差，即脉冲信号的宽度；最后，根据脉冲信号的宽度计算信号的频率。
三、数字频率计在测量仪器中的应用数字频率计在各个领域的测量仪器中有广泛的应用，下面将介绍几个主要的应用领域。
频率计的工作原理
频率计的工作原理
频率计是一种用于测量信号频率的仪器。
它的工作原理基于信号周期的测量。
当信号源输入到频率计中时，经过放大、滤波等处理，信号会被转换成一个方波信号。
频率计通过计时器来测量方波信号的周期，并根据周期的倒数来计算信号的频率。
具体来说，频率计的计时器会根据方波信号的上升沿和下降沿的变化来计算方波信号的周期。
计时器在每个周期开始时开始计时，在周期结束时停止计时。
通过测量多个周期的时间，计时器可以计算出平均周期，然后根据平均周期的倒数即可得到信号的频率。
为了提高频率计的精度和稳定性，通常会采用一些增强技术，如自动增益控制、数字滤波等。
自动增益控制可以根据输入信号的幅度变化来调整放大倍数，以保证测量的准确性。
数字滤波则可以通过滤除噪声和杂散信号，使测量结果更加稳定和可靠。
总之，频率计是通过测量信号的周期并计算频率来实现对信号频率的测量。
它利用计时器来测量信号周期，并通过增强技术提高测量的准确性和稳定性。
频率计的使用方法
频率计的使用方法一、什么是频率计频率计是一种测量信号频率的仪器，广泛应用于电子、通信、无线电等领域。
频率计能够准确测量周期性信号的频率，并可以提供数字或模拟的输出结果。
频率计的使用方法简单易懂，下面将具体介绍频率计的使用步骤和注意事项。
二、频率计的使用步骤使用频率计的步骤可以总结为以下几个关键步骤：2.1 连接设备将待测信号源与频率计进行连接。
一般情况下，频率计会提供输入端口用于接收信号源的输入。
根据信号源的类型和频率计的接口类型，选择合适的连接线将信号源与频率计连接起来。
2.2 选择合适的测量模式频率计通常提供多种测量模式，如连续测量、单次测量、平均测量等。
根据实际需求选择合适的测量模式。
连续测量模式适用于对信号进行实时监测和测量，而单次测量模式适用于对信号进行一次性的测量，平均测量模式适用于对多次测量结果进行平均以提高测量精度。
2.3 设置测量范围根据待测信号的频率范围，设置合适的测量范围。
大多数频率计都支持自动范围切换，可以根据信号的变化自动选择合适的测量范围。
但在某些特殊情况下，需要手动设置测量范围以确保测量的准确性。
2.4 开始测量在完成以上准备工作后，可以开始进行频率测量。
根据选择的测量模式和设置的测量范围，频率计会实时显示测量结果。
可以观察频率计的显示屏或通过接口输出获取测量结果。
2.5 记录和分析测量结果在完成频率测量后，要及时记录测量结果，并进行分析。
可以将测量结果与设定的标准值进行比较，判断信号是否符合要求。
如果需要进一步分析，可以使用其他工具对测量结果进行处理和统计。
三、频率计的使用注意事项在使用频率计时，需要注意以下几个方面：3.1 选择合适的频率计不同的频率计适用于不同的测量场景，根据实际需求选择合适的频率计非常重要。
需要考虑信号频率范围、测量精度、接口类型等因素，确保选购的频率计能够满足实际需求。
3.2 防止干扰频率计对外界干扰非常敏感，因此要尽可能避免干扰源的影响。
频率计资料
频率计频率计是一种用于测量信号频率的仪器，广泛应用于各种领域，包括电子、通信、电力等。
频率计的原理是利用输入信号的周期或脉冲数来计算其频率，从而实现频率测量。
本文将介绍频率计的工作原理、分类、应用及未来发展方向。
工作原理频率计主要通过计算输入信号的周期或脉冲数来确定其频率。
一般来说，频率计可以分为两种类型：数字频率计和模拟频率计。
数字频率计通过将输入信号转换为数字形式，并利用计数器来计算周期或脉冲数。
随着技术的进步，数字频率计在精度和稳定性方面有了显著提高，逐渐成为主流。
模拟频率计则通过比较输入信号与参考信号，利用锁相环等电路来测量频率。
尽管模拟频率计在某些特定应用中仍具有优势，但受限于精度和稳定性较差，逐渐被数字频率计所替代。
分类根据测量范围和精度的不同，频率计可以分为基本频率计和精密频率计。
基本频率计通常用于测量工程中的常用频率范围，如电力系统中的50Hz/60Hz，通信系统中的几百kHz至几GHz等。
这类频率计具有成本低、易操作等特点，适用于大多数应用场景。
精密频率计则用于对频率要求更高的领域，如科学研究、航空航天等。
这类频率计具有更高的精度、稳定性和抗干扰能力，在特定场合中得到广泛应用。
应用频率计作为一种关键的测量仪器，在各个行业都有着重要的应用。
在电力系统中，频率计用于监测电网频率的稳定性，保障电网运行的安全可靠。
在通信系统中，频率计用于测量无线信号的频率，确保通信系统正常工作。
在科学研究中，频率计用于实验室中各种信号的频率测量，为科学家们提供准确的数据支持。
未来发展随着科学技术的不断进步，频率计也在不断发展和完善。
未来，随着5G技术的广泛推广，对高频率、高精度频率计的需求将进一步增加，频率计将朝着更加智能、精准、高效的方向发展。
另外，随着人工智能技术的不断成熟，频率计的自动化、智能化程度也将得到提升，从而进一步提高频率测量的精度和效率。
总的来说，频率计作为一种重要的测量仪器，将在未来的科技发展中继续发挥重要作用，并不断适应各种新的应用场景，为人类的科学研究和生产生活带来更多的便利和效益。
频率计的测量原理
频率计的测量原理是基于对输入信号的周期个数进行计数，从而计算出信号的频率。
具体步骤如下：
1. 放大和整形：将被测信号通过输入电路进行放大和整形，使其变为特定周期的窄脉冲。
2. 微分操作：通过微分操作，将窄脉冲变为具有特定延迟时间的脉冲信号。
3. 主门电路：将经过微分操作后的脉冲信号送到主门电路的一个输入端，同时将时基电路产生的闸门脉冲送到主门的另一个输入端。
4. 计数和显示：在闸门脉冲开启主门的期间，特定周期的窄脉冲才能通过主门，进入计数器进行计数。
计数器的显示电路则用来显示被测信号的频率值。
5. 控制电路：内部控制电路负责完成各种测量功能之间的切换并实现测量设置。
通过以上步骤，频率计能够实现对输入信号的频率进行准确测量，并显示出来。
频率计VHDL程序与仿真
数字频率计ＶＨDL程序与仿真一、功能：频率计。
具有4位显示,能自动根据7位十进制计数旳成果,自动选择有效数据旳高4位进行动态显示。
小数点表达是千位,即KHｚ。
二、源程序及各模块和重要语句旳功能libｒａrｙieee;use ieeｅ．ｓtd_logiｃ_１164.alｌ;uｓｅiｅee.std_lｏgｉc_unｓignｅd.all;eｎtity plj ispｏrｔ（start:iｎstd_loｇic；--复位信号clk ：ｉn ｓtｄ_logic; --系统时钟clk1：in ｓｔｄ_logiｃ; -－被测信号yy１:oｕt std_ｌoｇic_vectｏｒ(7 doｗｎｔo 0)；--八段码w1 :out std＿logic_vecｔor（3 ｄｏwnto 0)）；--数码管位选信号enｄplj；ａｒｃｈiｔecturｅbehａｖoｆＰLj issignａｌb1,ｂ2,ｂ3,b4,b５，b6，b7:ｓtd_logic_vecｔor(3 dｏwntｏ0)；--十进制计数器siｇnaｌbcｄ:std_logｉc＿vectｏr(3 doｗnto0); -－BCＤ码寄存器signal ｑ：iｎteｇer range ０to 49９9999９；－-秒分频系数signal qq : inｔｅger ｒangｅ0 tｏ499９9９; --动态扫描分频系数sigｎａl ｅn，ｂclk:std_logｉｃ; --使能信号,有效被测信号signal ssｓ：ｓtd＿lｏgic_vｅcｔｏr(３ｄowｎto 0); －-小数点siｇnal bcd0,bｃd1,bcd2，bcd3 ：stｄ＿logｉｃ_vecｔoｒ(3 dowｎtｏ0);--寄存7位十位计数器中有效旳高4位数据begｉnsｅｃｏnd:procｅsｓ(clｋ) --此进程产生一种持续时间为一秒旳旳闸门信号ｂeｇｉnｉf stａrｔ='1' thｅn q<=0;ｅlsif clk'eｖent and clk='1' ｔhenif ｑ<49９９９９99 then ｑ<＝q+１;else q＜=4９9999９９；end ｉf;eｎd ｉｆ;iｆｑ<49999９99 ａnd stａｒｔ='0' ｔhen ｅｎ<='1';else eｎ<＝＇０＇;end iｆ；end pｒoｃｅｓs;aｎd２:proｃｅss(eｎ，cｌk1) --此进程得到7位十进制计数器旳计数脉冲ｂegｉnbclk＜=clk1 anｄen；ｅnｄｐｒｏｃeｓｓ;ｃoｍ:process(ｓtart，ｂｃlk) --此进程完毕对被测信号计脉冲数ｂeｇiniｆstarｔ='1' ｔｈeｎ－-复位ｂ1<="0000";ｂ2<="０00０"；b3<="0000";b4<="0000"；ｂ5<=＂0000";ｂ6<＝"0000";b７＜=＂0０00";eｌsif ｂcｌｋ'ｅvent ａｎｄbclk='1' theniｆb1＝"1001＂then b1<="0000"; --此IＦ语句完毕个位十进制计数ｉｆｂ2="１０01＂ｔhen b２<＝"０000"; --此IＦ语句完毕百位十进制计数if ｂ3＝"１０01" tｈeｎｂ3<="０000＂; --此ＩF语句完毕千位十进制计数iｆb4＝"10０1" thｅn b４<＝"０000"；-－此IF语句完毕万位十进制计数if ｂ5="1001" ＴHEＮb5<="0０00＂; －-此IＦ语句完毕十万位十进制计数if b6＝"１００1" ｔheｎb6<=＂0000"; --此IF语句完毕百万位十进制计数if ｂ7="1001" then b７<＝"0000"; -－此ＩF语句完毕千万位十进制计数elsｅb7<＝b7+１;ｅnｄif；else b６<＝b６+１;end if;ｅｌse ｂ5<=b5+1;enｄif；ｅｌse b４＜＝b4＋1;end if；eｌｓe b3<=b３+1；ｅnd ｉf;elｓｅb2＜=b2+1;eｎｄif;else b１<=b1＋1;ｅnd if;enｄif;end prｏcess;ｐrｏcess(ｃlk) -－此进程把7位十进制计数器有效旳高4位数据送入bcｄ０~3；并得到小数点信息begiｎif ｒiｓｉng＿ｅdge(ｃｌk）theｎｉf en='0' tｈeｎif b7>"00００" tｈｅn ｂｃｄ3<=ｂ7；bｃd2＜=b ６; ｂcd１＜=ｂ5；bcd0<=b4; ｓｓs<=＂1110＂;ｅlsｉf ｂ6>"0000" ｔheｎbcd3<=b６; ｂcd2<=b５;bcd1＜＝ｂ4；bcｄ０<=ｂ3; sss＜=＂1１01"；elｓiｆb５>"０000＂theｎbｃd3<＝ｂ５；bcｄ２<=b4; bcｄ１<＝ｂ３；bcｄ０<=b２；sss<=＂1011";ﻩeｌse bｃｄ3<=b４; bcｄ2<=b3; bcd1<=b２; ｂcd0<=b１; sss＜＝"1１11";end if;ｅnd ｉf;eｎd iｆ;end ｐｒoｃess;weｉxｕaｎ:ｐroｃeｓs（ｃlk) --此进程完毕数据旳动态显示begiｎif cｌk'event ａnd clk='１' ｔheｎif ｑq< 9９９99 tｈen qq<＝qq＋1;ｂcd<=bｃd3; ｗ1＜＝"0１11＂；ﻩif sｓs=＂01１1" tｈeｎyy1(0)<='0';ﻩeｌsｅｙy１(0)＜=＇1'；ﻩﻩend ｉf;elsif ｑq<１99999 ｔhｅn qq<=qq＋１;bcd<=bcｄ2; w1<="１０１1";ﻩｉf sｓs＝"10１1" then yy1(0)<=＇０';ﻩeｌsｅｙy1（0)＜＝'1';ﻩend iｆ;ｅｌsiｆqq<29９９9９then qｑ<=qq+１;bcｄ<＝bcd１; w1＜="11０1";ﻩif sss＝"１10１＂then yy1（0)＜＝'0';ﻩelｓe yy1(0）<='1';ｅnd iｆ;ｅｌsif qq<399９９9 ｔｈeｎqq<=qq+1；bcｄ＜=b ｃd０; w1＜="１1１0";iｆsss＝"11１0" ｔhｅｎyｙ1(０）＜=＇０';else yy1(０)<＝'1'；eｎd if;ｅｌse qq＜＝0；end iｆ；ｅnd iｆ;end proceｓs；ｍ０：procesｓ（bcd) --译码bｅginｃasｅbcd iswheｎ＂０0００"=>ｙy1（7 doｗntｏ1）<="000０0０１";ｗｈen "0001＂=>ｙy1(7 ｄowｎｔｏ1）<=＂1０0111１＂;ｗｈeｎ"0010"＝>ｙｙ1(7 downｔｏ1)＜=＂00１0０１０";whｅn ＂0011"=＞ｙy1(7 ｄｏwnto 1)<="000０11０＂;wｈen ＂０100"=>yy1(7 ｄowｎto 1)<＝"1001100"；ｗhｅn "0101"=>yy1(７downtｏ1)＜＝＂01０0100";when ＂0110"＝>yy1（7 ｄoｗnｔo 1）<=＂１100000";when "０１11＂=>ｙｙ1(7 downtｏ1）<="0001111＂;wheｎ"1000＂=>yｙ1(７dowｎto １)<＝＂00０００00";when "1001"＝>yy1（7 downto １)＜=＂００011０0";wｈen ｏthers=＞yy1(7 ｄownｔｏ1)<="1111１１1";ｅｎd case;enｄprocess；end bｅｈav;三、程序仿真图注：仿真中秒分频为50000,动态显示旳分频系数也相应调小。
频率计的作用和使用方法
频率计是一种用于测量信号频率的仪器，它通常用于电子、通信、音频、视频等领域。
频率计的作用是测量信号的周期性，即在单位时间内信号发生的次数。
以下是频率计的作用和基本使用方法：作用：1. 频率测量： 主要用于测量信号的频率，即信号在一秒内的周期数。
频率以赫兹（Hz）为单位表示。
2. 波形分析： 频率计可用于分析信号的波形，了解信号的周期、脉宽和振幅等特征。
3. 时钟校准： 在一些应用中，频率计可用于校准时钟，确保设备中的时钟运行准确。
4. 故障诊断： 在电子设备维修中，频率计可用于检测信号源是否正常工作，以诊断故障。
5. 信号稳定性检测： 通过频率测量，可以了解信号的稳定性和变化情况，有助于判断设备的工作状态。
使用方法：1. 连接信号源： 使用信号线将频率计连接到待测信号源的输出端口。
确保连接正确，以避免误差。
2. 选择测量范围： 根据待测信号的预估频率选择适当的测量范围。
如果信号的频率超出了仪器的测量范围，可能需要切换到更高的测量范围。
3. 调整测量模式： 选择适当的测量模式，通常频率计提供多种模式，包括自动测量和手动测量。
4. 观察读数： 当连接并设置好后，观察频率计的显示屏上的读数。
这将是待测信号的频率值。
5. 注意精度： 注意频率计的精度和分辨率，以确保测量结果符合实际需求。
6. 重复测量： 如果需要高精度的测量，可以多次测量并取平均值，以减小测量误差。
7. 关机和断开连接： 在使用结束后，关闭频率计，并断开与信号源的连接。
需要注意的是，不同类型的频率计可能有不同的使用方法，因此在使用之前请参阅设备的使用手册以确保正确操作。
如何设计一个简单的频率计
如何设计一个简单的频率计频率计是一种用于测量信号频率的设备，广泛应用于电子、通信、自动化等领域。
本文将介绍如何设计一个简单的频率计，并提供相关原理和步骤。
一、简介频率计是一种测量频率的仪器。
它可以通过测量信号周期的时间来计算频率。
频率计可以根据测量的频率范围和精度要求，选择不同的设计方案。
下面将介绍一种简单的频率计设计。
二、设计原理该频率计设计基于计数器原理。
其思想是通过计数已知时间内信号周期的脉冲数来确定频率。
三、所需元器件1. 计数器芯片：选择适合频率范围的计数器芯片。
2. 晶振：提供稳定的时钟信号作为计数器的时基。
3. 预处理电路：用于处理输入信号，确保其满足计数器的输入要求。
四、设计步骤1. 确定测量范围和精度要求：根据应用需求确定频率计所需要测量的频率范围和精度要求，选择合适的计数器芯片。
2. 选择计数器芯片和晶振：根据测量范围和精度要求，选择适合的计数器芯片和晶振。
计数器芯片的型号选择要能满足测量范围，并具有足够的计数位数。
晶振的频率要足够稳定。
3. 设计输入信号预处理电路：根据计数器芯片的输入要求，设计合适的输入信号预处理电路。
例如，如果输入信号幅值过大或过小，需要进行合适的电平转换或调整。
五、连接设计1. 将输入信号接入预处理电路，确保信号满足计数器芯片的输入要求。
2. 将预处理后的信号接入计数器芯片的计数端。
3. 将晶振连接至计数器芯片的时钟输入端。
4. 连接供电电源，确保设计正常工作。
六、测试与调试1. 给设计供电，确保所有连接正确。
2. 输入已知频率的信号，观察频率计是否能准确测量。
3. 如果测量结果不准确，检查元器件连接是否正确、晶振频率是否稳定等。
4. 根据实际情况调整设计参数，直至测量结果满足要求。
七、注意事项1. 设计中要注意信号的幅值范围和频率范围。
2. 选择合适的计数器芯片和晶振，以保证测量精度和稳定性。
3. 调试时要注意设计的连通性和元器件的正确连接。
八、总结设计一个简单的频率计需要确定测量范围和精度要求，选择适合的计数器芯片和晶振，并设计合适的输入信号预处理电路。
测量信号频率的技巧
测量信号频率的技巧测量信号频率是电子测量中一个非常常见且重要的任务。
在实际测量中，可以采用多种技巧来准确测量信号的频率。
下面将介绍一些常用的测量信号频率的技巧。
1. 使用频率计测量：频率计是一种专门用于测量信号频率的仪器。
通过将待测信号输入频率计，它可以直接显示信号的频率。
频率计的测量原理通常是基于时间间隔测量或周期测量。
时间间隔测量利用输入信号在一个固定时间内的波形周期数来计算频率，而周期测量则是直接测量输入信号的周期。
频率计的优点是测量精度高，适用于广泛的频率范围。
2. 使用频谱分析仪测量：频谱分析仪是另一种常用的测量信号频率的工具。
频谱分析仪通过对输入信号进行频谱分析，将信号在频域上的特性显示为频谱图。
频谱图可以清楚地显示信号的频率成分及其相对强度。
通过读取频谱图上的峰值位置，可以准确测量信号的频率。
频谱分析仪适用于复杂信号的频率测量，例如包含多个频率成分的信号。
3. 使用占空比测量：占空比是指周期性信号在一周期内的高电平时间与周期时间的比值。
对于非正弦波形的信号，可以通过测量占空比来间接测量信号频率。
当周期固定时，频率越高，单位时间内的周期数越多，从而高电平时间相对减少，占空比也相应减小。
因此，通过测量信号的占空比，可以推算出信号的频率。
4. 使用频率合成器测量：频率合成器是一种可以产生高稳定度、可编程频率的信号源。
通过使用频率合成器，可以将待测频率与合成器输出频率进行比较，从而准确测量信号的频率。
通常通过不断调整合成器的频率，使得合成器输出频率与待测频率相等，然后读取合成器上的频率设置值就可以得到准确的频率测量结果。
5. 使用信号源进行锁相测量：锁相测量是一种基于相位比较的频率测量方法。
它通过将待测信号与参考信号进行相位比较，从而测量信号的频率。
使用信号源可以产生一个可调频率的参考信号，然后将参考信号与待测信号进行相位比较，通过测量相位差的变化，可以计算出待测信号的频率。
综上所述，测量信号频率的技巧有很多种。
频率计原理
频率计原理
频率计是一种用来测量信号频率的仪器，它根据电磁感应原理工作。
频率的定义是指在单位时间内某个事件或者信号的周期性重复次数。
在频率计中，典型的实现方式是使用计时器和一个稳定的参考信号源。
具体实现时，频率计会将待测信号输入到一个计数器中，并开始计时。
当计数器计满一定的计数值之后，计数器会停止计时，并将结果存储在寄存器中。
同时，参考信号源本身也会启动计时器，并用相同的方式测量时间。
随后，通过比较待测信号和参考信号源的计时结果，频率计可以计算出待测信号的频率。
由于参考信号源是一个稳定的频率源，所以将待测信号与参考信号源的频率进行比较，就可以得到待测信号的频率。
需要注意的是，频率计常常使用数字技术，如微处理器或者FPGA来实现计数器和计时器的功能。
这样可以提高精度和准
确性，并且可以通过数字处理进行更多的信号分析和处理。
同时，为了提高测量精度，频率计通常会对信号进行采样，并采用适当的滤波和处理技术来降低噪声和干扰。
总结起来，频率计利用计数器和参考信号源来测量待测信号的周期性重复次数，并通过计时结果的比较来计算出待测信号的频率。
通过数字技术的应用和适当的信号处理，可以实现高精度和高准确性的频率测量。
频率计的基本原理及应用
频率计的基本原理及应用频率计是一种用于测量信号频率的电子设备，它可以将传统的时间计量单位转换为频率计量单位，例如赫兹（Hz）或千赫兹（kHz）。
频率计被广泛应用于各种不同的领域，例如通讯工程、电力系统、航空航天等领域。
本文将介绍频率计的基本原理及应用。
原理频率计的基本原理是将输入信号转换为可计数的数字脉冲，然后计算数字脉冲的频率以获得所需的频率测量。
频率计中包含的两种主要技术是计数器和时间基准。
计数器是频率计中用于记录和计数输入信号周期数的电路。
计数器通常包含一个可编程门电路，它允许用户设置所需的计数器复位周期。
通过将计数器与时间基准相结合，可以将输入信号转换为数字脉冲序列，从而实现频率测量。
时间基准是用于提供精确时钟信号的电路。
在频率计中，时钟信号通常由一个晶体振荡器提供。
由于晶体的稳定性非常高，因此可以提供非常稳定且可靠的时间基准信号，这对于频率计非常重要。
应用频率计在工程和科学领域有很多应用，以下列举几个常见的应用场景。
通信工程在通信工程中，频率计被用于进行非常精确的频率测量。
例如，在无线电通信中，频率计可用于测量收发机的输出频率，以确保通信信号的准确性和稳定性。
电力系统在电力系统中，频率计被用于监测和控制电力系统的频率。
电力系统中的发电机会以稳定的频率运转，如果频率过高或过低，将会影响电力系统的运行稳定性。
因此，频率计可用于实时监测电力系统频率的变化，以确保电力系统的可靠性。
航空航天在航空航天领域中，频率计被广泛应用于导航和通信系统中。
飞行器定位系统和导航系统需要非常精确的频率测量，以确保它们能够准确地确定位置和航向。
频率计也可用于测量通信系统中的频率，以确保通信信号的准确性和稳定性。
结论频率计是一种重要的电子设备，它能够实现对信号的精确测量。
计数器和时间基准是频率计中的两个主要技术，通过它们可以将信号转换为可计数的数字脉冲序列。
频率计在各种领域中都有着广泛的应用，例如通信工程、电力系统和航空航天等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频率计一、频率计的基本原理：频率计又称为频率计数器，是一种专门对被测信号频率进行测量的电子测量仪器。
其最基本的工作原理为：当被测信号在特定时间段T内的周期个数为N时，则被测信号的频率f=N/T（如右图所示）。
频率计主要由四个部分构成：时基（T）电路、输入电路、计数显示电路以及控制电路。
在一个测量周期过程中，被测周期信号在输入电路中经过放大、整形、微分操作之后形成特定周期的窄脉冲，送到主门的一个输入端。
主门的另外一个输入端为时基电路产生电路产生的闸门脉冲。
在闸门脉冲开启主门的期间，特定周期的窄脉冲才能通过主门，从而进入计数器进行计数，计数器的显示电路则用来显示被测信号的频率值，内部控制电路则用来完成各种测量功能之间的切换并实现测量设置。
二、频率计的应用范围：在传统的电子测量仪器中，示波器在进行频率测量时测量精度较低，误差较大。
频谱仪可以准确的测量频率并显示被测信号的频谱，但测量速度较慢，无法实时快速的跟踪捕捉到被测信号频率的变化。
正是由于频率计能够快速准确的捕捉到被测信号频率的变化，因此，频率计拥有非常广泛的应用范围。
在传统的生产制造企业中，频率计被广泛的应用在产线的生产测试中。
频率计能够快速的捕捉到晶体振荡器输出频率的变化，用户通过使用频率计能够迅速的发现有故障的晶振产品，确保产品质量。
在计量实验室中，频率计被用来对各种电子测量设备的本地振荡器进行校准。
在无线通讯测试中，频率计既可以被用来对无线通讯基站的主时钟进行校准，还可以被用来对无线电台的跳频信号和频率调制信号进行分析。
三、频率计厂商介绍：目前，市场上的频率计厂家可分为三类：中国大陆厂家、中国台湾厂家、欧美厂家。
其中，欧美频率计厂家所占有的市场份额最大。
欧美频率计厂家主要有：Pendulum Instruments 和Agilent科技。
Pendulum Instruments 公司是一家瑞典公司，总部位于瑞典首都斯德哥尔摩。
Pendulum 公司源于Philips公司的时间、频率部门，在时间频率测量领域具有40多年的研发生产经历。
Pendulum Instruments 公司常规频率计型号主要有：CNT-91、CNT-90、CNT-81、CNT-85。
同时，Pendulum Instruments公司还推出铷钟时基频率计CNT-91R、CNT-85R。
以及微波频率计CNT-90XL（频率测量范围高达60G）。
Agilent科技公司是一家美国公司，总部位于美国的加利福尼亚。
Agilent科技公司成立于1939年，在电子测量领域也有着70多年的研发生产经历。
Agilent科技公司的常规频率计信号主要有：53181A、53131A、53132A。
同时，Agilent科技公司还推出微波频率计：53150A，53151A，53152A（频率测量范围最高可达46G）4.2.3简易数字频率计电路设计数字频率计是用数字显示被测信号频率的仪器，被测信号可以是正弦波、方波或其它周期性变化的信号。
如配以适当的传感器，可以对多种物理量进行测试，比如机械振动的频率、转速、声音的频率以及产品的计件等等。
因此，数字频率计是一种应用很广泛的仪器。
一、设计目的1. 了解数字频率计测量频率与测量周期的基本原理；2. 熟练掌握数字频率计的设计与调试方法及减小测量误差的方法。
二、设计任务与要求要求设计一个简易的数字频率计，测量给定信号的频率，并用十进制数字显示，具体指标为：1.测量范围：1HZ—9.999KHZ，闸门时间1s；10 HZ—99.99KHZ，闸门时间0.1s；100 HZ—999.9KHZ，闸门时间10ms；1 KHZ—9999KHZ，闸门时间1ms；2.显示方式：四位十进制数3. 当被测信号的频率超出测量范围时,报警.三、数字频率计基本原理及电路设计所谓频率，就是周期性信号在单位时间 (1s) 内变化的次数．若在一定时间间隔T内测得这个周期性信号的重复变化次数为N，则其频率可表示为 fx=N/T 。
因此，可以将信号放大整形后由计数器累计单位时间内的信号个数，然后经译码、显示输出测量结果，这是所谓的测频法。
可见数字频率计主要由放大整形电路、闸门电路、计数器电路、锁存器、时基电路、逻辑控制、译码显示电路几部分组成，总体结构如图4-2-6：图4-2-6数字频率计原理图从原理图可知，被测信号Vx经放大整形电路变成计数器所要求的脉冲信号Ⅰ，其频率与被测信号的频率fx相同。
时基电路提供标准时间基准信号Ⅱ，具有固定宽度T的方波时基信号II作为闸门的一个输入端，控制闸门的开放时间，被测信号I从闸门另一端输入，被测信号频率为fx,闸门宽度T，若在闸门时间内计数器计得的脉冲个数为N，则被测信号频率fx=N/THz。
可见，闸门时间T决定量程,通过闸门时基选择开关选择,选择T大一些,测量准确度就高一些,T小一些,则测量准确度就低.根据被测频率选择闸门时间来控制量程.在整个电路中,时基电路是关键,闸门信号脉冲宽度是否精确直接决定了测量结果是否精确.逻辑控制电路的作用有两个：一是产生锁存脉冲Ⅳ，使显示器上的数字稳定；二是产生清“0”脉冲Ⅴ，使计数器每次测量从零开始计数。
1.放大整形电路放大整形电路可以采用晶体管 3DGl00和74LS00，其中3DGl00组成放大器将输入频率为fx的周期信号如正弦波、三角波等进行放大。
与非门74LS00构成施密特触发器，它对放大器的输出信号进行整形，使之成为矩形脉冲。
2.时基电路时基电路的作用是产生标准的时间信号，可以由555组成的振荡器产生，若时间精度要求较高时，可采用晶体振荡器。
由555定时器构成的时基电路包括脉冲产生电路和分频电路两部分。
（1）555多谐振荡电路产生时基脉冲采用555产生1000HZ振荡脉冲的参考电路如图4-2-7所示。
电阻参数可以由振荡频率计算公式f=1.43/((R1+2R2)*C)求得。
（2）分频电路由于本设计中需要1s、0.1s、10ms、1ms四个闸门时间，555振荡器产生1000HZ，周期为1ms的脉冲信号，需经分频才能得到其他三个周期的闸门信号，可采用74LS90分别经过一级、二级、三级10分频得到。
图4-2-7 555多谐振荡电路3. 逻辑控制电路在时基信号II结束时产生的负跳变用来产生锁存信号Ⅳ，锁存信号Ⅳ的负跳变又用来产生清“0”信号V。
脉冲信号Ⅳ和V可由两个单稳态触发器74LSl23产生，它们的脉冲宽度由电路的时间常数决定。
触发脉冲从B端输入时，在触发脉冲的负跳变作用下，输出端Q可获得一正脉冲, Q非端可获得一负脉冲，其波形关系正好满足Ⅳ和V的要求。
手动复位开关S按下时，计数器清“ 0 ”。
参考电路如图4-2-8图4-2-8数字频率计逻辑控制电路4.锁存器锁存器的作用是将计数器在闸门时间结束时所计得的数进行锁存，使显示器上能稳定地显示此时计数器的值．闸门时间结束时，逻辑控制电路发出锁存信号Ⅳ，将此时计数器的值送译码显示器。
选用8D锁存器74LS273可以完成上述功能．当时钟脉冲CP的正跳变来到时，锁存器的输出等于输入，即Q=D。
从而将计数器的输出值送到锁存器的输出端。
正脉冲结束后，无论D为何值，输出端Q的状态仍保持原来的状态Qn 不变．所以在计数期间内，计数器的输出不会送到译码显示器．5.报警电路本设计要求用4位数字显示，最高显示为9999。
超过9999就要求报警，即当千位达到9（即1001）时，如果百位上再来一个时钟脉冲（即进位脉冲），就可以利用此来控制蜂鸣器报警。
电路如图4-2-9：图4-2-9 数字频率计报警电路四、调试要点1.通电准备打开电源之前，先按照系统原理图检查制作好的电路板的通断情况，并取下电路板上的集成块，然后接通电源，用万用表检查板上的各点电源电压值，之后再关掉电源，插上集成块。
2.单元电路检测接通电源后，用双踪示波器 ( 输人耦合方式置 DC 档 ) 观察时基电路的输出波形，看其是否满足设计要求，若不符合，则调整R1和R2。
然后改变示波器的扫描速率旋钮，观察 74LSl23 的第13 脚和第10 脚的波形是否为锁存脉冲Ⅳ和清零脉冲 V 的波形。
将 4 片计数器 74LS90 的第 2 脚全部接低电平，锁存器 74LS273 的第11 脚都接时钟脉冲，在个位计数器的第 14 脚加入计数脉冲，检查 4 位锁存、译码、显示器的工作是否正常。
3.系统连调在放大电路输入端加入Vpp=1v ，f=1kHz 的正弦信号，用示波器观察放大电路和整形电路的输出波形，应为与被测信号同频率的脉冲波，显示器上的读数应为1000Hz 。
五、总结报告1.总结数字频率计设计、安装与调试过程。
2.分析安装与调试中发现的问题及故障排除的方法。
3.分析减小测量误差的方法。
