高频头的分类和使用
卫星接收机高频头知识
一、卫星接收机高频头知识(1)LNB：Low NoiseBlockKownco nvert er 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz；Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构：由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MH z两种；Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GH z之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率－下行频率；Ku段输出中频=下行频率－本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好；而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
高频头功能及种类

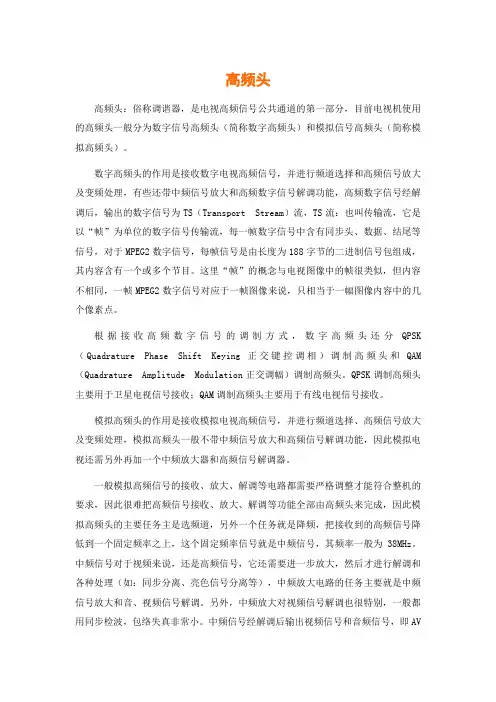

高频头高频头：俗称调谐器，是电视高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
数字高频头的作用是接收数字电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数字信号解调功能，高频数字信号经解调后，输出的数字信号为TS（Transport Stream）流，TS流：也叫传输流，它是以“帧”为单位的数字信号传输流，每一帧数字信号中含有同步头、数据、结尾等信号，对于MPEG2数字信号，每帧信号是由长度为188字节的二进制信号包组成，其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2数字信号对应于一帧图像来说，只相当于一幅图像内容中的几个像素点。
根据接收高频数字信号的调制方式，数字高频头还分QPSK （Quadrature Phase Shift Keying正交键控调相）调制高频头和QAM （Quadrature Amplitude Modulation正交调幅）调制高频头。
QPSK调制高频头主要用于卫星电视信号接收；QAM调制高频头主要用于有线电视信号接收。
模拟高频头的作用是接收模拟电视高频信号，并进行频道选择、高频信号放大及变频处理，模拟高频头一般不带中频信号放大和高频信号解调功能，因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
一般模拟高频信号的接收、放大、解调等电路都需要严格调整才能符合整机的要求，因此很难把高频信号接收、放大、解调等功能全部由高频头来完成，因此模拟高频头的主要任务主是选频道，另外一个任务就是降频，把接收到的高频信号降低到一个固定频率之上，这个固定频率信号就是中频信号，其频率一般为38MHz。
中频信号对于视频来说，还是高频信号，它还需要进一步放大，然后才进行解调和各种处理（如：同步分离、亮色信号分离等），中频放大电路的任务主要就是中频信号放大和音、视频信号解调。
电视机的高频头
信号处理
信号解调
自动增益控制
对中频信号进行解调，将其还原成原 始的模拟视频和音频信号。
根据信号强弱自动调整信号的增益， 确保输出信号的稳定性和一致性。
信号分离
将视频和音频信号分离，分别进行处 理和传输。
信号
输出接口
高频头通常提供复合视频和音频 输出接口，以便将处理后的信号
传输至电视机或后级设备。
力。
集成化
为了简化电视机结构，高频头正 趋向于与其他电路集成，形成一
体化设计。
智能化
高频头内部集成芯片组，具备信 号处理、故障诊断等功能，提高
了电视机的智能化水平。
高频头与其他设备的集成
与机顶盒集成
高频头与机顶盒集成在一起，实现信号接收与解码的统一管 理，简化了连接和调试过程。
与音响系统集成
高频头与音响系统集成，实现声音信号的同步传输和处理， 提高了音质效果。
数字高频头
用于接收数字信号的高频头，常 见于现代的数字电视接收设备。
02 电视机高频头的工作原理
信号接收
信号接收
高频头的主要功能是接收 来自卫星或地面微波中继 系统的电视信号。
信号选择
高频头通过调谐器选择所 需的信号频率，并从众多 信号中提取出目标电视信 号。
信号降频
将接收到的射频信号（高 频信号）降频至中频信号， 以便于后续的信号处理。
高频头的头的主要功能是接收 来自电视台发射塔的无线 信号。
信号调谐
将接收到的信号进行调谐， 将其从射频信号转换为中 频信号，以便于电视机内 部电路进行处理。
信号解调
将调谐后的中频信号进行 解调，还原出原始的电视 信号。
高频头的种类
模拟高频头
用于接收模拟信号的高频头，常 见于早期的电视接收设备。
细说高频头
细说高频头细说高频头细说高频头(一)-说起高频头来都不陌生，知道高频头这是俗称，它的正式名称为高频调谐器。
这对于从事卫星电视、卫星通信专业人员以及卫视爱好者来讲并不陌生。
高频头是卫星电视、卫星通信设备系统中甚为重要且不可缺少的一个器件。
在电视接收机中，也有一个高频头器件。
两者的名子一样，作用也相似，只是它们工作的频段不一样而已。
现在的高频头（LNB及LNBF）一般由两部分组成，一部分是无源部分又称天馈部分，一部分是有源部分即高放。
本振、混频部分。
如图一和图二所示。
天馈即天线与馈源，这一部分是由天线（振子）和放置天线的谐振波导而构成的辐射器组成。
说到这里，有些读者可能感到困惑，怎么天线竟然在高频头里？天线不是几米大的庞然大物吗，就是小型偏馈天线也要有0.6m、0.75m……这么大的天线怎么一下子跑到小小的高频头里？实际上我们常说的几米几米的大天线，那不是真正意义上的天线，而是天线的反射面或反射器。
电波通过这个几米大的反射面（器）反射并聚焦到馈源天线上去（即接收）。
或者天线上的电信号，经馈源射通过反射面（器）传播到空中去（即发射）。
因此真正意义上的天线是存在于高频头馈源里面的那个像探针一样的小小的振子，如图三其几何尺寸是远远小于天线反射面的尺寸的。
我们把这个小小的天线称为天线振子或者耦合振子简称振子，就是因为它是线性天线中最基本的谐振天线单元。
在卫星接收中，就是这个称为振子的天线将天线反射面（器）反射过来的电波吸收并耦合到高频头的高放中去，经过后面的一系列处理，从而获得完整的图像信号和伴音信号。
这个小小的振子天线的长短是与接收的电波的波长有关的。
因为它属于线性的单谐振天线的非对称型的半波天线，因此它的长度应该是它所接收的电波波长的1/4左右。
比如C 波段，频率范围在f=3.7～4.2GHz之间，它所对应的波长λ＝7.143～8.108cm。
那么C波段高频头内天线振子是1/4波长，对应的尺寸长度在1.786～2.027cm范围。
如何正确选择高频头
如何正确选择高频头高频头是卫星接收系统中用于将天空中发来的卫星信号收集放大降频处理等用途的重要器件之一。
高频头称低噪声降频器（LBN）。
其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号。
一、判别圆极化和线极化高频头卫星的下行频信号一般有两种极化：线极化与圆极化，线极化又分为水平"H"极化和垂直"V"极化；圆极化又分为右螺旋"R"极化和左螺旋"L"极化。
因此就有相对应极化的高频头：线极化高频头与圆极化高频头。
线极化高频头的两个极化H、V的判别：一般高频头"C及KU"都标有V极化的刻度；但不是所有的标刻度是正确的，那么怎样判别高频头的正确极化呢？方法是：取下高频头前面的塑料盖子，可以看到里面有两根互相垂直的探针"就是两个极化的探针"，还有一根稍粗的支杆。
与支杆一致的就是H极化的方向，而与支杆垂直的就是V极化的方向。
有人说圆极化高频头的探针应该是螺旋形的，其实我也没见过真正的圆极化高频头腔内的模样。
在国内很难寻找到专用的圆极化馈源和高频头。
一般都是用线极化馈源高频头加介质移相器来接收圆极化波，介质移相器俗称极化片或介质极化片。
收什么星需要用什么高频头，为什么单本振高频头能收的频道，双本振收不到等。
这些都是烧友们很想弄清楚的问题。
目前市面上的卫星数字接收机的工作频率多为950-2150Mhz，有些机型是950-2050Mhz，因此接收的卫星信号经高频头转换后的频率必须是在这个范围内。
那高频头是如何转换的呢？很简单，就是一个减法运算，不过KU波段与C波段的算法有所不同。
对于KU波段是用下行频率减去本振频率，两者之差就是转换后的频率，必须落在接收机的工作频率范围之内。
例如，用PBI-1040高频头接收76.5度星的12730一组，其本振频率为11300，输出频率为12730-11300=1430，落在了接收机工作频率950-2150的区间内，可以接受到节目。
高频头的分类

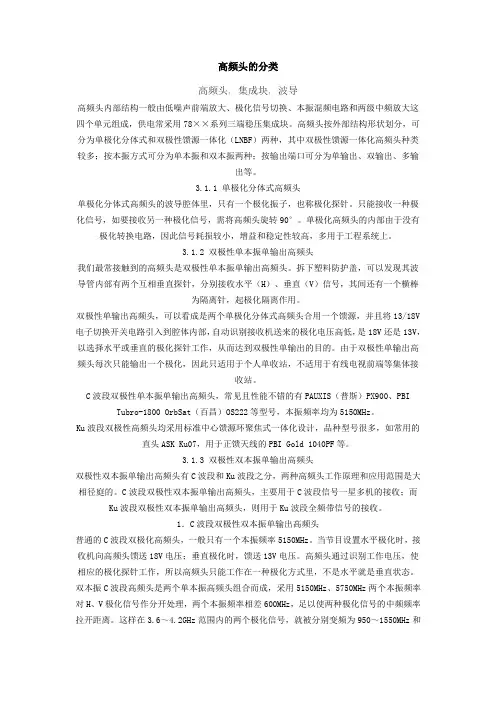

高频头的分类高频头, 集成块, 波导高频头内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和两级中频放大这四个单元组成，供电常采用78××系列三端稳压集成块。
高频头按外部结构形状划分，可分为单极化分体式和双极性馈源一体化（LNBF）两种，其中双极性馈源一体化高频头种类较多；按本振方式可分为单本振和双本振两种；按输出端口可分为单输出、双输出、多输出等。
3.1.1 单极化分体式高频头单极化分体式高频头的波导腔体里，只有一个极化振子，也称极化探针。
只能接收一种极化信号，如要接收另一种极化信号，需将高频头旋转90°。
单极化高频头的内部由于没有极化转换电路，因此信号耗损较小，增益和稳定性较高，多用于工程系统上。
3.1.2 双极性单本振单输出高频头我们最常接触到的高频头是双极性单本振单输出高频头。
拆下塑料防护盖，可以发现其波导管内部有两个互相垂直探针，分别接收水平（H）、垂直（V）信号，其间还有一个横棒为隔离针，起极化隔离作用。
双极性单输出高频头，可以看成是两个单极化分体式高频头合用一个馈源，并且将13/18V 电子切换开关电路引入到腔体内部，自动识别接收机送来的极化电压高低，是18V还是13V，以选择水平或垂直的极化探针工作，从而达到双极性单输出的目的。
由于双极性单输出高频头每次只能输出一个极化，因此只适用于个人单收站，不适用于有线电视前端等集体接收站。
C波段双极性单本振单输出高频头，常见且性能不错的有PAUXIS（普斯）PX900、PBI Tubro-1800 OrbSat（百昌）OS222等型号，本振频率均为5150MHz。
Ku波段双极性高频头均采用标准中心馈源环聚焦式一体化设计，品种型号很多，如常用的直头ASK Ku07，用于正馈天线的PBI Gold 1040PF等。
3.1.3 双极性双本振单输出高频头双极性双本振单输出高频头有C波段和Ku波段之分，两种高频头工作原理和应用范围是大相径庭的。
ku高频头的分类有哪些
ku高频头的分类有哪些ku高频头的分类有哪些Ku双本振高频头其用处同C波段的纷歧样，由于Ku节意图频带较宽，相应的Ku高频头分为规范、宽带、全频带。
所谓宽带，是一个相对的概念，咱们知道，Ku信号作业在11G和12G的频率上，这其间又可分为十.7-11.7G、11.7-12.2G、12.2-12.7G几个作业频带，能够说只能作业在每个频率方案内的高频头便是所谓的窄带高频头。
相对而言像11.7-12.7G这么的频率方案可称为宽带。
而能够用来接纳十.7-12.7G频率方案信号的高频头就能够称作全频带。
如今亚太区域上空的Ku卫视节目除了一些多见的12G信号的节目外，还有许多11G的信号。
假定挑选的高频头是窄带的话，接纳纷歧样频段的节目就需求不断来回替换高频头，挑选宽带高频头后即可革除一再替换高频头的烦恼。
更为首要的是在东经116度上空的卫星，其转发器播映的信号，既有11G信号，又有12G信号，频率既有11747、11823MHz的信号，也有12G的信号。
要想一同收全这些节目，假定用窄带高频头有必要运用双面天线或一再替换两只纷歧样频带的窄带高频头。
ASK-168高频头便是这么一只宽带高频头。
它的频带方案是11.7-12.7G,可接纳从11700MHz到12700MHz方案内的Ku节目信号，而假定选用ASK-168宽带高频头只需一面天线和一只高频头即可功德满意，既省钱又省力。
规范高频头指的是本振为11.25或11.30G,接纳12.2-12G信号的高频头，全频带高频头指的是接纳十.7-12.7G悉数信号的高频头，这种高频头都是双本振的，低本振是9.75G,担任接纳十.7-11.7G 频段的信号。
高本振通常为十.75G,也有十.6、十.678G等，用来接纳11.7-12.7G的信号。
这种高频头是经过数字机中的0/22KHz开关操控的，当开关封闭时，高频头作业在低本振上，开时作业在高本振上。
ASK-268便是一款优良的全频带高频头。
彩色电视机原理第六章高频调谐器(高频头)
6.1.1 高频调谐器的原理及功用 高频调谐器又叫频道选择器, 俗称高频头。
选频原理：同时改变输入回路、高放、本振回路的调谐参数。
高频调器作用: (1) 选频：从接收天线中感应的许多电信号中, 通过输入回路和高
放级回路选择出需要的电视频道节目。
(2) 放大：将选择出的高频电视信号(包括图像和伴音高频信号), 经高频放大器放大, 提高灵敏度, 并满足混频器所需要的幅度。
当天线输入电平, 在一定范围内变化时, 视放输出电压基本 保持幅度稳定。
5. 本机振荡的频率稳定度要高, 且对外辐射小 通常要求VHF段本振漂移小于±300 kHz, UHF段本振
漂移小于±500 kHz。
6.2 高频调谐器的功能电路分析
6.2.1 机械调谐与电子调谐原理 一、 机械调谐
开关式高频头, 每个频道的输入线圈、 高放负载线圈和本机振荡线圈 都是独立的, 因此在频道切换时互相不干扰。 在每个被切换线圈 内部都有一个可调节的铜芯, 可以通过齿轮机构分别微调, 一次调 准后, 就不再需要重新调节。 缺点是由于触点多而产生机械故障。
通过改变回路中的电容进行频道选择，采用变容二极管代替 可变电容。无机械触点、 寿命长。 在波段范围内频率连续可 调, 但频率位置不能固定, 在更换台时需临时调整，或者多路 频道预选器。
6.1.2 对高频头的主要性能要求 1. 噪声系数小、 功率增益高、 放大器工作稳定 电视机整机输出信噪比的好坏, 主要取决于调谐器高放级
当S接通+12 V, VD1 及VD2导通, L2及L4被短路, 则初级回路电感 为L1 、次级回路电感为L3, 这时 回路工作在6~12频道
6.2.2 输入回路 作用:
高频头的分类和使用
高频头的分类和使用高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。
高频头按极化、本振和输出特性可分为以下五种，分别是：①单极化、单本振、单输出高频头；②双极化、单本振、单输出高频头；③双极化、单本振、双输出高频头；④双极化、双本振、单输出高频头；⑤双极化、双本振、双输出高频头。
先说下两个重要的概念极化和本振：极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。
在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。
双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。
本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。
了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。
4.2高频头的组成及类型
第四章 高频调谐器
第二节、高频头的类型
一、机械式高频头：有VHF高频头和UHF高频头两种。
调谐装置
VHF高频头
结构：电路板和转鼓（由13个骨架构 调谐原理：改变各个谐振回路中的 成），每个骨架上有5个线圈。 电感值，又称调电感式高频头。
第四章 高频调谐器
UHF高频头
调谐装置
调谐原理：改变各个谐振回路中的电容值， 又称调电容式高频头。
第四章 高频调谐器
第四章 高频调谐器
本章要点： • 熟悉高频头的作用及组成 • 了解高频头的性能要求 • 掌握高频头的分类 • 掌握高频头内部电路的基本工作原理 • 掌握高频头供电电路的分析 • 掌握高频头电路的故障分析
第四章 高频调谐器
第一节 高频头
一、高频头的作用 选频、放大、变频。
二、高频头的组成与工作过程 （1）高频头的组成：由输入电路、高频放大器、本
电压/V
12
12 30 12 0.5～30 8～0.5 6.5±4
注：BS=30V时，接收L段； BS=0V为时接收H段。
第四章 高频调谐器
频段工作电压： BL VL频段：12V VH频段：0V U频段：0V
BH BU 0V 0V 12V 0V 0V 12V
12 3 4 56 7 8
BU VT BH AGC BL AFT BM IF
频率合成电子调谐高频头：输入信号频率由标准晶体振 荡器产生，选台方式为 PLL，功能齐全，性能可靠，主要用 于 CRT 数字彩电。
（2）多媒体电子调谐高频头 输入信号频率由标准晶体振荡器产生，选台方式为 PLL （锁相环） ，有音视频输出功能，主要用于 LCD（液晶显示） 彩电、DVD 刻录机和电脑板卡等场合。
高频头(LNB)的分类
高频头(LNB)的分类及作用高频头按结构形状划分，可分为单极化和双击性馈源一体化（LNB）两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种，按输出端口可分为单输出、双输出、多输出等。
高频头作用：是把C波段频率范围3.4——4.2GHZ；KU波段10.75——12.75GHZ卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950——2150MHZ中频信号，说白了就是信号的一个中转站英文Low Noise Block Kownconverter 简写LNB高频头的位置调整（1）首先应检查馈源是否处于抛物面天线的中心，焦点是否正确，否则可以悄微调整馈源支撑杆：使之对准（以信号最大为准）。
（2）检查LNBF侧面的F/D刻度是否按天线所给参数F/D对准，为此前后调整，使信号显示最大。
（3）卫星发射的电视信号:只有在卫星所在精度的子午线上，其计划方向才完全是水平或垂直的，而在其他区接收时，会有一些偏差，在实际接收的饿情况下，应悄微旋转动LNBF的方向，以使信号最大，这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。
高频头的防护措施：（1）防水：常见方法一般有两种：一种是用胶料袋包住扎好：另外一种较好办法是选一个1.2什可乐瓶剪去一半直接罩住高频头，很实在管用。
（2）防露，F 头封口泥一般随高频头配送，没有的话可用玻璃代替，去掉高频头导波扣的胶料盖，选用2厘米厚包装箱泡沫一块，切个悄比导波口打一点的圆圈塞进导波口即可（3）本振偏移：LNB 本振频率偏移故障不多见，接收机会有较好的下行频率校正功能，当LNB 本振频率偏移，使输入的下行频率与本振频率的比对至有误差，或者本振频率没有偏移，而输入下行频率不准确，机器会自动修改数据，一定范围内调准到最佳值，当然在机器的容错范围内也能正常工作，假如偏移过大，一般通过多次、多组下行频率修改输入解决，有经验的还可以打开高频头盖子找到铝盖本振部份调整。
高频头原理及应用
• (2) 本振频率必须可以微调, 以使本振频率能准确 地调谐, 获得最佳接收效果。其频率微调范围一般 为±1.5MHz~±5 MHz。 • (3) 因为本振电路是具有一定功率的高 频信号发生器它可能通过天线向空间辐射, 向外辐 射的本振功率会造成对邻近电视机的干扰, 因此要 求本振辐射要小。 一般本振信号幅度为 100~200mV, 且需将整个高频头用金属外壳屏蔽。 • (4) 本振输出波形要良好, 谐波成分要小, 否则将会产生较多的组合频率干扰
• 4. 高放级应设有自动增益控制电路 • 一般要求自动增益控制范围应达到20 dB以上, 以保证当天线输入电平, 在一定范围内变 , 化时, 视放输出电压基本保持幅度稳定。 • 5. 本机振荡的频率稳定度要高, 且对外辐射小 • 通常要求VHF段本振漂移小于±300 kHz, UHF段本振漂移小于±500 kHz。
i = ( a0 + +
2
2
U s2 +
2
2
2 U L ) + a1 (U s cos ω s t + U L cos ω Lt )
a2 2 2 (U s cos 2ω s t + U L cos 2ω Lt ) + a2U sU L [cos(ω L − ω s )t + 2 cos(ω L + ω s )t ]
• (3) 混频失真和干扰要小。我们只要求混频后的载波频率 由高频变为中频, 而代表图像和伴音信息的高频电视信号 调幅波的振幅和瞬时频率的变化规律不变, 否则将会使图 像和伴音产生失真。 另外, 还要设法去掉混频过程中产生 的其它干扰信号。 • (4) 应有较好的匹配特性, 以获得最佳功率传输。 因此混频器输入端与高放输出端连接采用电感抽头, 而混 频器输出电路与中放输入端也常采用电容抽头等方式以实 现阻抗匹配。 • 在电视机中常见的混频电路是他激式的, 即用 两个晶体管分别担负振荡与混频。 根据高频电视信号与 本振信号注入混频管方式的不同, 混频电路型式和特点也 不同。
高频头种类及工作原理
高频头种类及工作原理摘要：高频头是一种常见的工业设备，广泛应用于加热、焊接、熔炼等领域。
本文将介绍高频头的种类和工作原理，以帮助读者了解该设备的运作原理和特点。
一、高频头的种类1. 振荡管高频头振荡管高频头采用振荡管作为振荡源，常见的振荡管有石英管和管状三极管。
这种高频头体积小、重量轻，适用于小型设备，但功率较低。
2. 功率管高频头功率管高频头采用功率管工作在开关状态下，常见的功率管有金属二极管和场效应晶体管。
这种高频头功率较大，适用于大型设备。
3. IGBT高频头IGBT高频头采用绝缘栅双极晶体管（Insulated Gate Bipolar Transistor）作为功率开关元件，兼具功率管和振荡管的优点。
IGBT 高频头在工作时，可以实现高效转换和控制，广泛应用于工业生产中。
二、高频头的工作原理高频头利用电磁感应原理进行工作。
当高频电源输出的交流电通过变压器进行降压、变压换流后，进入高频头。
高频头内的振荡电路将直流电转换为高频交流电，并将其传递到工作线圈或电极上，产生强烈的电磁场。
工作物体（如金属材料）置于该电磁场中时，会受到磁场的作用，从而达到加热、焊接或熔炼等目的。
在高频头的振荡电路中，振荡管、功率管或IGBT等元件扮演着重要角色。
振荡管根据其特定的工作方式，产生宽频谱的高频信号，形成强烈的磁场。
功率管或IGBT则负责将电流控制在合适的范围内，以确保工作负载得到适当的加热或焊接。
高频头的振荡电路中通常还配备了保护电路，以确保设备的安全和可靠运行。
同时，高频头的工作效果也与工作线圈和电极的设计和材料选择有关。
工作线圈和电极的材料一般选择高导磁性和高导电性的材料，以提高能量传递效率和加热效果。
工作线圈和电极的设计则需要考虑到工作物体的形状和尺寸，以及加热或焊接的要求。
结论：高频头是一种常见的工业设备，通过振荡电路产生高频信号，产生强烈的电磁场，从而实现对工作物体的加热、焊接或熔炼。
不同种类的高频头在工作原理和应用领域上有所不同，读者可以根据自身需求选择合适的高频头。
高频头种类及工作原理
1、简述高频头的种类及作用。
答：1、种类：（1）按接收的范围可分为： VHF 、UHF 和全频道（ VHF/UHF ）分别对应于我国的1~12频道、13~68频道和1~68频道高频头。
（2）按调谐方式分为：机械式高频头和电子调谐式高频头两大类；目前机械式高频头已被电子调谐式高频头取代。
（3）电子调谐式高频头又分为：模拟电子调谐和数字电子调谐两种方式。
采用模拟方式的电子调谐器是通过改变加在变容二极管上的反偏电压，从而改变变容二极管的电容量来改变调谐频率，实现频道转换作用：（1） 选频：从天线接收到的各种电信号中选择所需要频道的电视信号，抑制其它干扰信号。
（2） 放大：将选择出的高频电视信号（包括图像信号的伴音信号），经高频放大器放大，提高灵敏度，满足混频器所需要的幅度。
（3） 变频：通过混频级将图像高频信号和伴音高频信号，与本振信号进行差拍，在其输出端得到一个固定的图像中频信号和第一伴音中频信号，然后再送到图像中频放大电路。
我国标准规定电视中频38MHz, 第一伴音中频31.5MHz 。
2、简述电压合成式高频头的工作原理。
答：调谐原理：变容二极管的结电容Cj 与所加电压VD 有如下关系：电调谐原理：在电子调谐器中，各谐振回路中均接有一变容二极管。
实际电路中，调谐器的输入回路，高放的双调谐回路，本振回路都要加一个变容二极管，各变容二极管上的电压均来自同一调谐电压。
频段切换：在VHF 段，变容二极管的容量变化不能覆盖整个频段。
因此，将VHF 频段分为两个频段，即VL 段（1~5频道）和VH 频段（6 ~12频道）。
控制开关二极管的导通或截止，从而使调谐回路的电感量出现“跳变”，使调谐器工作由一个频段切换到一个频 n d D 0j )/1(U V C C +=。
高频头
高频头引脚有IF,BM,BL,BH,BU ,TU,AGC,AFTIF是中放输出BM是高频头工作电压一般是12VBL,BH,BU是波段电压一般是12V搜索哪一波段哪一波段有电压。
TU是调电压一般是0-30V之间变化。
AGCJ是7V高频头、中频电路(agc自动增益控制、afc自动频率微调控制)高频调谐器又叫频道选择器，俗称高频头。
从结构上来分高频头有两种，一种是机械调谐高频头，它是通过改变电感进行频道选择的（开关式、转盘式）；另一种是电调谐高频头，它是通过直流电压改变回路中的电容（变容二极管）进行频道选择的。
机械调谐高频头操作简单，工作稳定，但体积大，现已很少使用。
电调谐高频头的优点是无机械触点、寿命长，在波段范围内频率连续可调，但频率位置不固定，在更换台时需临时调整。
为避免这一麻烦，必须附加多路频道预选器，电子调谐器的本振频率易受温度变化的影响，必须用AFC电路校正。
目前在彩电种使用的高频头多为电调谐高频头，并且基本上都是用微电脑来控制。
电调谐高频头一般由输入回路、高频放大器、本机振荡器和混频器等几部分组成，同时进行高放自动增益控制（AGC）和自动频率微调（AFT）控制。
混频器的作用是将图像高频信号(fp)和伴音高频信号（fs）变换成各自固定的图像中频（fpI 38MHz）和第一伴音中频（fsI 31.5MHz）信号，然后送到中频放大器进一步放大，而代表图像和伴音信息的高频电视信号调幅波的振幅和瞬时频率的变化规律不变。
电视接收机收到的射频电视信号进入高频调谐器，首先要经过输入电路中的LC调谐回路进行选频，去掉无用信号，把有用信号选出来，再经高频放大，并与本振电路送来的高频正弦波信号一起送到混频器中进行混频。
混频电路的作用是让两个高频信号进行差拍，来产生差拍信号，然后把差拍信号通过LC电路选出来，即得到一个成为中频的电视信号，其频率比原来接收输入的高频信号的频率低非常多，但信号中所携带的信息一点没改变。
高频头基础知识介绍
高频头基础知识介绍一、高频头的作用：完成信号的选通、接收、变频。
二、高频头的用途：CRT电视、平板电视、DVD-RW、Satellite、车载电视或广播；三、高频头的分类：A、模拟：VS、FS、TWO IN ONE；1、在模拟产品中，按产品性质细分可以分为：PAL制（包含38.0MHz、38.9MHz 中频信号）；NTSC制（45.75MHz、58.75 MHz中频信号）；SECAM制（38.9 MHz 中频信号）B、数字：DVB-S、DVB-T、DVB-C；C、调制器、收音头、RF分配器；四、高频头的基本工作原理：A、VS高频头工作原理VS高频头原理框图B、FS高频头工作原理：A+BI2C及PLL部分原理框图C、一体化高频头工作原理：A+B+C中频部分（VIF）原理框图D、DVB－C/T高频头工作原理E、DVB-S高频头工作原理一、DVBS接收机前端模块五、模拟高频头在使用过程中常见的问题：1、当不能准确判断问题的性质时，可以将本机的A V输出接到已经OK的商品机，再将商品机的A V输出接到本机的A V输入，对比观察两台机器的画面效果，从而方便判断问题的出处。
2、FS高频头或一体化高频头在应用过程中的搜台问题：A、地址字节（ADRESS BYTE）错误，整个搜索过程中无台。
B、频道划分同规格书不符，将漏掉部分边缘频道。
C、部分频段搜不到台，频段控制字节(BAND SWITCH BYTE)错误。
D、搜台过程有节目出现，但不能正常存台，AFT信息错误，偏离正常值；或AFT电压太过灵敏，S曲线太陡。
E、搜台过程中谐波台多，AFT电压变化太缓慢，S曲线太缓。
3、整机开机无图、黑屏或不能正常切换节目：高频头短路（部分引脚电压不正常，部分引脚对地电阻不正常）或总线（I2C BUS）失效。
4、整机图像信号弱：高频头混频IC失效，测试BM脚电阻不正常；AGC电压不正常，不能正常起控。
5、电视整机在低端频道（图像载频小于100MHz）图像亮点干扰很多：电源辐射干扰，注意电源的屏蔽隔离和接地。
高频头
C波段双本振高频头 对于两户或多户共用一面接收天线的用户而言，接收像亚太1A这样的双极化节目时，两种极化方式互相干扰的问题一直困扰着用户。现在普斯新出品的PX-1200双本振双极化单输出C波段高频头有效地解决了这一难题。在以往接收亚太1A或亚洲2号这些既有水平，又有垂直极化的卫星时，是不能多户同时使用一只双极化高频头的，工程上也不能使用，原因就在于两种极化工作在13/17V电压上，工作时有冲突。普斯PX-1200两个极化都工作在一个电压下，范围可从13--18V任选，对于不同的极化方式的信号，以不同的本ห้องสมุดไป่ตู้频率区分，当水平极化工作在5150M本振上时，那么垂直极化则工作在5750M的本振上，这样多台接收机就可以同时工作在普斯PX-1200上，这样一面天线就可多户同时接收水平垂直不同极化方式的节目而互不干扰了。
衡量一只高频头质量的标准是噪声系数，高频头质量越好，相应的接收天线口径要求越小，成本越低。对于一只C波段高频头来说，噪声系数用 °K表示，数值越小越好。现在一些品质优秀的高频头已将噪声系数降低到17°K，比如目前市场上广受欢迎的普斯（PAUXIS）PX-1000型双极化一体化单输出C波段高频头的噪声系数就是17°K。
Ku双本振高频头 其用途同C波段的不同，由于Ku节目的频带较宽，相应的Ku高频头分为标准、宽带、全频带。所谓宽带，是一个相对的概念，大家知道，Ku信号工作在11G和12G的频率上，这其中又可分为10.7-11.7G、11.7-12.2G、12.2-12.7G几个工作频带，可以说只能工作在每个频率范围内的高频头就是所谓的窄带高频头。相对而言像11.7-12.7G这样的频率范围可称为宽带。而可以用来接收10.7-12.7G频率范围信号的高频头就可以称作全频带。目前亚太地区上空的Ku卫视节目除了一些常见的12G信号的节目外，还有许多11G的信号。如果选择的高频头是窄带的话，接收不同频段的节目就需要不断来回更换高频头，选择宽带高频头后即可解除频繁更换高频头的苦恼。更为主要的是在东经116度上空的卫星，其转发器播放的信号，既有11G信号，又有12G信号，频率既有11747、11823MHz的信号，也有12G的信号。要想同时收全这些节目，如果用窄带高频头必须使用两面天线或频频更换两只不同频带的窄带高频头。ASK-168高频头就是这样一只宽带高频头。它的频带范围是11.7-12.7G，可接收从11700MHz到12700MHz范围内的Ku节目信号，而如果采用ASK-168宽带高频头只需一面天线和一只高频头即可大功告成，既省钱又省力。
高频头常识
一、高频头常识(1)何为LNB?Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz;Ku波段10.75GHz---12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站.(2)高频头内部结构由4个单元组成,低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压.(3)本振频率:C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头.C段输出中频=本振频率－下行频率;Ku段输出中频=下行频率－本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用(K)表示如25°K、17°K等.都说数字越小越好;而Ku 波段则用dB(分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一.(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6)双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号.LNBF波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB并获得超低系数噪声温度利用来自接收机的13/18V两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。
电视机高频头的种类及参数介绍
电视机高频头的种类及参数介绍电视机的高频头是我们收看卫星节目的必要存在，现在收看卫星节目和原来有所不同，所以电视机高频头的种类的各有不同。
不过在了解电视机高频头的种类都有哪些之前，我们首先要充分了解电视机高频头到底是什么东西才好，一起来看看吧。
什么是电视机高频头俗称电子调谐器，是电视(参数图片文章)高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数位信号高频头（简称数位高频头）和类比信号高频头（简称类比高频头）。
数位高频头的作用是接收数位电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数位信号解调功能，高频数位信号经解调后，输出的数位信号为TS（Transport Stream）流。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2数位信号对应于一帧图像来说，只相当于一幅图像内容中的几个图元点。
电视机高频头的种类1.高频头的种类按结构形状划分，可分为单极化分体式和双极性馈源一体化LNBF两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种．按输出埠可分为单输出、双输出、多输出等。
2.高频头的种类从接收频率上分，可分为C波段和Ku波段高频头，前者体积大，后者体积小。
从极化方式上分，可分为单极化和双极化高频头。
个人家庭接收，应使用双极化的；有线工程只须单极化的即可。
从结构上划分，双极化高频头为一体化高频头，也叫LNBF，单极化高频头为分体式的，也叫LNB，需另配馈源，现在也把高频头统称为LNB。
按本振频率划分，又可分为单本振和双本振高频头。
3.电视机高频头还可以分为宽频高频头、标准高频头和全频带高频头。
宽频高频头的频带范围是11.7-12.7G，一般本振频率是10.75G。
标准高频头指的是本振为11.25或11.30G，接收12.2-12G信号的高频头。
全频带高频头指的是接收10.7-12.7G所有信号的高频头，这种高频头都是双本振的，低本振是9.75G，负责接收10.7-11.7G频段的信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频头的分类和使用
高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。
高频头按极化、本振和输出特性可分为以下五种，分别是：
①单极化、单本振、单输出高频头；
②双极化、单本振、单输出高频头；
③双极化、单本振、双输出高频头；
④双极化、双本振、单输出高频头；
⑤双极化、双本振、双输出高频头。
先说下两个重要的概念极化和本振：
极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。
在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。
双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。
本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。
了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。
或者部分信号通过查阅卫星下行频率我们就很快知道应该选用什么本振的高频头，C波段输出中频=本振频率-下行频率，Ku波段输出中频=下行频率-本振频率。
对于单极化、单本振、单输出的高频头，这种高频头只有一个探针，某一时刻只能接收一个方向的极化信号，要想接收另一个方向的极化信号，就需要转动
高频头；早前出品的C波段高频头，只有一根探针，它以高频头矩型接口的宽边和地面平行时为典型状态，作为极化角的“0”度，这时在接收垂直极化信号状态，要接收水平极化信号，就需要转动高频头，使矩形接口的宽边和地面垂直；这种矩型接口的高频头在中波台4米以上后馈式大锅中比较常见。
对于双极化、单本振、单输出的高频头，这种高频头内设计了一个13V/18V 的转换开关，当接收机通过同轴电缆向高频头提供18V的电压时，这个转换开关就让水平极化的信号通过，而当接收机向高频头提供13V的电压时，这个转换开关就让垂直极化的信号通过，这种高频头在某一时刻只能输出一个极化的信号。
对于双极化、单本振、双输出的高频头，其每个输出端口均可输出水平、垂直极化节目，供两台接收机使用，在每台接收机中均可任意收看水平、垂直节目，不会对另一台接收机产生干扰，这种高频头不需要开关控制。
对于双极化、双本振、单输出的高频头，拿C波段高频头来说，这种高频头里面有两个降频器同时工作，一个工作在垂直极化，一个工作在水平极化；本振也分为垂直极化本振和水平极化本振，因为使用不同的本振频率所以输出的中频也不同，混合后互不干扰，通常定义为垂直使用高本振即5750MHz，水平使用低本振5150MHz；C波段频率为3600---4200MHz，因此水平极化节目的中频是950---1550MHz，垂直极化节目的中频是1550---2150MHz，两种中频信号通过混合器合成一路信号输出，再通过功分器分成若干路给多台接收机收看，每台接收机只需通过选择不同的本振（如将垂直极化节目的本振频率设定为5750M，水平极化节目设置为5150M）就可以收到不同极化的节目。
对于双极化、双本振、双输出的高频头，高频头的两个输出端各自输出不同的极化信号，两个输出端要外接一个二选一的转换开关，此开关的接通状态是由接收机的0/22KHz系统控制的，接收机通过对选择开关的控制，从而达到选择某一极化信号的目的。
