Z2直流电机主要技术参数

合集下载

减速电机型号与参数介绍

减速电机型号与参数介绍

减速电机型号与参数介绍减速电机是一种将电能转换为机械能并提供输出转矩的设备。

它通过减速装置将高速电机输出的转矩减速到较低的速度,并广泛应用于各种机械设备中,如输送机、提升机、机床等。

下面将介绍几种常见的减速电机型号及其参数。

1.常用的减速电机型号之一是直流减速电机,它主要由直流电机和减速装置两部分组成。

直流减速电机具有转速范围宽、转矩大、调速性能好等优点。

常见的直流减速电机型号有Z4、Z2、YZR、ZD等。

其参数主要包括额定功率、额定电压、额定转速、输出转矩等。

2.另一种常见的减速电机型号是交流减速电机,它主要由交流电动机和减速装置组成。

交流减速电机具有结构简单、工作可靠、维护方便等优点。

常见的交流减速电机型号有Y、Y2、Y3、YVP、YE2等。

其参数主要包括额定功率、额定电压、额定转速、输出转矩等。

3.步进减速电机是一种将交流电信号转换为相应步进角度的转子运动的设备,主要由步进电机和减速装置组成。

步进减速电机具有运行平稳、精度高、工作可靠等优点。

常见的步进减速电机型号有5E、3N、2W、2H 等。

其参数主要包括步距角、步数、工作电流、输出转矩等。

4.行星减速电机是采用星形轮系,将输入的高速电机转速减速到输出减速电机所需的低速的一种减速装置和电动机的组合。

行星减速电机具有结构紧凑、承载能力强等优点。

常见的行星减速电机型号有NMRV、WPS、WPDA、WPX等。

其参数主要包括传动比、额定功率、输出转矩等。

5.圆锥齿轮减速电机是采用圆锥齿轮传动的减速电机,主要由电动机、减速装置和输出轴组成。

圆锥齿轮减速电机具有传递力矩大、运行平稳、噪音低等优点。

常见的圆锥齿轮减速电机型号有R、RN、RV、RK等。

其参数主要包括传动比、额定功率、额定转速、输出转矩等。

以上是几种常见的减速电机型号及其参数介绍。

不同的减速电机型号适用于不同的应用领域,用户在选择减速电机时应根据具体需求和使用环境综合考虑各方面因素,以确保减速电机的性能和可靠性。

直流电机技术参数概念

直流电机技术参数概念

直流电机技术参数概念
直流电机技术参数主要包括以下几类:
1. 电磁转矩:由电磁力产生的企图使电动机转动的力矩叫电磁转矩。

2. 转矩系数:电机产生的转矩的比例系数,通常代表每安培电枢电流产生的转矩的大小。

3. 摩擦转矩:由电刷、轴承、换向器等的摩擦引起的转矩损失。

4. 起动转矩:电机起动时产生的旋转转矩。

5. 旋转速度:电机旋转的速度,单位是r/min或弧度/秒。

6. 电枢电阻:在有刷电机中,电枢的内电阻通常包括电刷和换向器之间的接触电阻。

7. 电枢电感:由于电枢绕组由金属线圈组成,因此必须存在电感。

8. 电气时间常数:电枢电流从零达到稳定值的63.2%所需的时间。

在测量电气时间常数时,电机应处于阻塞状态并施加具有阶跃特性的驱动电压。

9. 机械时间常数:开始时电机达到空载速度的63.2%所需的时间。

在测量机械时间常数时,电机应处于空载运行状态,并应使用步进电机。

Z系列直流电机全参数

Z系列直流电机全参数

- 技术数据Z315-1A适用于冷却方式Z315-1A IC06,IC17,IC37,ICW37A86- 技术数据Z315-2A技术数据适用于冷却方式Z315-2A IC06,IC17,IC37,ICW37A86- 技术数据Z315-3A技术数据适用于冷却方式Z315-3A IC06,IC17,IC37,ICW37A86- 技术数据Z355-3A适用于冷却方式Z355-3A IC06,IC17,IC37,ICW37A86- 技术数据Z355-4A适用于冷却方式Z355-4A IC06,IC17,IC37,ICW37A86- 技术数据Z400-2A适用于冷却方式Z400-2A IC06,IC17,IC37,ICW37A86- 技术数据Z400-3A适用于冷却方式Z400-3A IC06,IC17,IC37,ICW37A86- 技术数据Z400-4A适用于冷却方式Z400-4A IC06,IC17,IC37,ICW37A86技术数据Z450-1A技术数据适用于冷却方式Z450-1A IC06,IC17,IC37,ICW37A86- 技术数据Z450-2A技术数据适用于冷却方式Z450-2A IC06,IC17,IC37,ICW37A86- 技术数据Z450-4A技术数据适用于冷却方式Z450-4A IC06,IC17,IC37,ICW37A86- 技术数据Z500-1A技术数据适用于冷却方式Z500-1A IC06,IC17,IC37,ICW37A86技术数据Z500-2A技术数据适用于冷却方式Z500-2A IC06,IC17,IC37,ICW37A86- 技术数据Z500-3A技术数据适用于冷却方式Z500-3A IC06,IC17,IC37,ICW37A86- 技术数据Z500-4A技术数据适用于冷却方式Z500-4A IC06,IC17,IC37,ICW37A86- 技术数据Z560-2A技术数据适用于冷却方式Z560-2A IC06,IC17,IC37,ICW37A86- 技术数据Z560-3A技术数据适用于冷却方式Z560-3A IC06,IC17,IC37,ICW37A86技术数据Z560-4A技术数据适用于冷却方式Z560-4A IC06,IC17,IC37,ICW37A86。

Z2系列电机参数

Z2系列电机参数

1、额定转速3000转/分的电动机额定功率额定电压额定电流额定转速极对数飞轮力矩重量型号kW V A r/min N·m2kg Z2-11-1 0.8 110 9.83 3000 1 0.1230 Z2-11-2 0.8 220 4.85 3000 1 0.12Z2-12-1 1.1 110 12.9 3000 1 0.1535 Z2-12-2 1.1 220 6.41 3000 1 0.15Z2-21-1 1.5 110 17.5 3000 1 0.4550 Z2-21-2 1.5 220 8.64 3000 1 0.45Z2-22-1 2.2 110 24.7 3000 1 0.5555 Z2-22-2 2.2 220 12.35 3000 1 0.55Z2-31-1 3 110 33.2 3000 1 0.8567 Z2-31-2 3 220 16.52 3000 1 0.85Z2-32-1 4 110 43.8 3000 1 1.0579 Z2-32-2 4 220 21.65 3000 1 1.05Z2-41-1 5.5 110 60.6 3000 1 1.585 Z2-41-2 5.5 220 30.3 3000 1 1.5Z2-42-1 7.5 110 81.6 3000 1 1.8100 Z2-42-2 7.5 220 40.8 3000 1 1.8Z2-51 10 221 53.8 3000 1 3.5 144Z2-52 13 222 68.7 3000 1 4.0 156 Z2-61 17 223 88.9 3000 1 5.6 180 Z2-62 22 224 114.2 3000 1 6.5 200 Z2-71 30 225 158.5 3000 1 10.0 265 Z2-72 40 226 210 3000 1 12.0 3002、额定转速1500转/分的电动机额定功率额定电压额定电流额定转速极对数飞轮力矩重量型号kW V A r/min kg·m2kgZ2-11-1 0.4 110 5.35 1500 1 0.1230 Z2-11-2 0.4 220 2.68 1500 1 0.12Z2-12-1 0.6 110 7.68 1500 1 0.1535 Z2-12-2 0.6 220 3.82 1500 1 0.15Z2-21-1 0.8 110 9.84 1500 1 0.4550 Z2-21-2 0.8 220 4.92 1500 1 0.45Z2-22-1 1.1 110 13 1500 1 0.5555 Z2-22-2 1.1 220 6.5 1500 1 0.55Z2-31-1 1.5 110 17.6 1500 1 0.8567 Z2-31-2 1.5 220 8.7 1500 1 0.85Z2-32-1 2.2 110 25 1500 1 1.05 7985 Z2-41-2 3 220 17 1500 1 1.5Z2-42-1 4 110 44.6 1500 1 1.8100 Z2-42-2 4 220 22.3 1500 1 1.8Z2-51-1 5.5 110 60.5 1500 1 3.5144 Z2-51-2 5.5 220 30.3 1500 1 3.5Z2-52-1 7.5 110 82.2 1500 1 4.0156 Z2-52-2 7.5 220 40.8 1500 1 4.0Z2-61-1 10 110 107.6 1500 1 5.6180 Z2-61-2 10 220 53.8 1500 1 5.6Z2-62-1 13 110 139 1500 1 6.5200 Z2-62-2 13 220 69.5 1500 1 6.5Z2-71-1 17 110 180.6 1500 1 10.0265 Z2-71-2 17 220 90 1500 1 10.0Z2-72-1 22 110 232.6 1500 1 12.0300 Z2-72-2 22 220 115.4 1500 1 12.0Z2-81-1 30 110 315.5 1500 1 28.0405 Z2-81-2 30 220 156.9 1500 1 28.0Z2-82 40 220 208 1500 1 32.0 430Z2-91 55 220 284 1500 1 59.0 650Z2-92 75 220 385 1500 1 70.0 685Z2-101 100 220 511 1500 1 103.0 950Z2-102 125 220 635 1500 1 120.0 1085Z2-111 160 220 808 1500 1 204.0 1265Z2-112 200 220 1010 1500 1 230.0 15103、额定转速1000转/分的电动机额定功率额定电压额定电流额定转速效率飞轮力矩重量型号kW V A r/min kg·m2kgZ2-21-1 0.4 110 5.51 1000 1 0.4550 Z2-21-2 0.4 220 2.755 1000 1 0.45Z2-22-1 0.6 110 7.68 1000 1 0.5555 Z2-22-2 0.6 220 3.79 1000 1 0.55Z2-31-1 0.8 110 10 1000 1 0.8567 Z2-31-2 0.8 220 4.95 1000 1 0.85Z2-32-1 1.1 110 13.33 1000 1 1.0579 Z2-32-2 1.1 220 6.58 1000 1 1.05Z2-41-1 1.5 110 17.8 1000 1 1.585 Z2-41-2 1.5 220 8.9 1000 1 1.5Z2-42-1 2.2 110 25.32 1000 1 1.8 100144 Z2-51-2 3 220 17.2 1000 79.5 3.5Z2-52-1 4 110 45.2 1000 80.5 4.0156 Z2-52-2 4 220 22.3 1000 81.5 4.0Z2-61-1 5.5 110 60.6 1000 82.5 5.6180 Z2-61-2 5.5 220 30.3 1000 82.5 5.6Z2-62-1 7.5 110 82.6 1000 82.5 6.5200 Z2-62-2 7.5 220 41.3 1000 82.5 6.5Z2-71-1 10 110 110.2 1000 82.5 10.0265 Z2-71-2 10 220 54.8 1000 83 10.0Z2-72-1 13 110 142.3 1000 83 12.0300 Z2-72-2 13 220 70.7 1000 83.5 12.0Z2-81-1 17 110 185 1000 83.5 28.0405 Z2-81-2 17 220 92 1000 84 28.0Z2-82-1 22 110 238 1000 84 32.0430 Z2-82-222 220 118.2 1000 84.5 32.0Z2-91-1 30 110 319 1000 85.5 59.0650 Z2-91-230 220 158.5 1000 86 59.0Z2-92-1 40 110 423 1000 86 70.0685 Z2-92-240 220 210 1000 86.5 70.0Z2-101 55 220 285.5 1000 87.5 103.0 945Z2-102 75 220 385 1000 88.5 120.0 1085Z2-111 100 220 511 1000 89 204.0 1265Z2-112 125 220 635 1000 89.5 230.0 15104、额定转速750转/分的电动机额定功率额定电压额定电流削弱磁场时最大转速效率飞轮力矩重量型号kW V A r/min % kg·m2kgZ2-31-1 0.6 110 7.91 750 69 0.8567 Z2-31-20.6 220 3.9 750 70 0.85Z2-32-1 0.8 110 10 750 72.5 1.0579 Z2-32-20.8 220 4.95 750 73.5 1.05Z2-41-1 1.1 110 13.8 750 72.5 1.585 Z2-41-2 1.1 220 6.9 750 72.5 1.5Z2-42-1 1.5 110 18.2 750 74.5 1.8100 Z2-42-2 1.5 220 9.16 750 74.5 1.8Z2-51-1 2.2 110 26.2 750 76.5 3.5144 Z2-51-2 2.2 220 13 750 77 3.5Z2-52-1 3 110 35 750 78 4.0156 Z2-52-2 3 220 17.4 750 78.5 4.0西安西玛Z2系列小型直流电机产品慧聪网 2006年2月22日13时55分信息来源:西安西玛电机有限公司网站网友评论0 条进入论坛Z2系列小型直流电机点击此处查看全部新闻图片一、概述1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。

西玛电机Z2系列直流电机使用维护说明书

西玛电机Z2系列直流电机使用维护说明书

Z2系列直流电机————使用维护说明书————1、本电机在满载连续运转下,周围的空气温度不应高于+40℃,相对湿度不得超过90%(≤25℃时)。

2、安装电机的室内,不得有蒸汽、酸性等腐蚀性气体或瓦斯等可燃气体,以及煤灰等污物侵和入。

3、电机在运转中,应保持外表面及其周围环境的清洁,在电机上或电机内部不得放置外物。

应检查电机之底脚是否紧固于地基,运转时是否有异声或震动情况,通风窗是否空气畅通,是否有长时期的过载,接地装置是否可靠。

4、对经常运转的直流电机,需作定期检查,每月不少于一次,在额定负载下换向器上不得有大于1½级的火花出现,检视换向器表面是否光洁,电刷是否磨损过甚,刷握之压力是否适当。

更换电刷时,须与原电刷牌号一致。

5、如电机须较长时间的停止运转,则须用纸将换向器工作表面包好,并用厚防面布将整个电机盖起,保证电机存放地点之温度不低于+5℃,并不得有水汽及腐蚀性气体侵入。

再次运转前,须用500V兆欧表测试电机的绝缘电阻,不应低于1MΩ。

6、当电机换向器表面磨损很多时,需车削工作表面,粗糙度要求为。

并必须将片间云母下刻1-1.5mm。

7、电刷必须与光洁的换向器工作面有很好的接触,电刷压力正常为1.47×10¹-2.45×104Pa(±10%),电刷与刷握之配合不能过紧。

须留有适量的间隙(不大于0.15mm)。

8、轴承的正常工作温度应不超过95℃,运行平稳轻快,声音均匀和谐,当发现温度太高或夹有不均匀杂声时,说明轴承可能损坏或有外物侵入应即时拆下清洗,加以检查,若清洗后,未发现有损坏迹象,但在运转时仍有杂声时,则必须更换新轴承。

9、轴承安装后,在轴承的油室内填入约等于2/3空间的润滑脂,在工作2000-2500h后应调换新的润滑脂(3#锂基脂)。

每年不得少于一次,同时防止灰尘及潮气侵入。

Z2接线图(并激)Z2接线图(他激)西安泰富西玛电机有限公司 http://www.xiansimo.com。

z2直流电动机控制手册

z2直流电动机控制手册

z2直流电动机控制手册z2直流电动机是一种常见的电机类型,广泛应用于工业生产中。

它具有结构简单、控制方案多样、运行可靠的特点,因而备受青睐。

掌握z2直流电动机的控制方法,对于工程技术人员来说非常必要。

本手册将详细介绍z2直流电动机的控制原理、电路设计和调试步骤,以帮助读者深入了解和掌握这方面知识。

一、控制原理1.1基本原理z2直流电动机由电枢、磁极和电刷组成。

当电枢通电时,电枢和磁极产生互作用力,使电动机转动。

控制z2直流电动机的关键是控制电枢电流。

电枢电流的大小和方向决定了电动机的运行状态和转速。

1.2控制方式常见的z2直流电动机控制方式有以下几种:(1)电压调速:控制电源电压来改变电动机的转速。

(2)电枢电流调速:改变电动机的电枢电流来实现转速控制。

(3)励磁电流调速:改变电动机的励磁电流来实现转速调节。

(4)PWM调速:通过改变PWM波的占空比来调节电动机的转速。

二、电路设计2.1励磁电路z2直流电动机的励磁电路是控制电动机的重要部分。

一般情况下,我们可以采用直流稳压电源或者直流稳流电源作为励磁电源,通过调节电源输出电压或电流来改变励磁电流的大小。

2.2电枢电路z2直流电动机的电枢电路包括电源、电枢线圈和电枢电流调节装置。

为了实现电枢电流调控,我们可以采用可调电阻、变阻器、可调型稳压电源等。

通过改变电源电压或者线圈电阻来调节电枢电流大小和方向,从而控制电动机的转速。

2.3控制电路为了实现对z2直流电动机的精确控制,通常还需要设计一个控制电路。

控制电路可以根据需要采用模拟控制或数字控制。

模拟控制一般使用比例-积分-微分(PID)控制算法,数字控制通常采用单片机或者PLC控制,通过编程来实现控制逻辑。

三、调试步骤3.1基本参数设置在调试z2直流电动机之前,首先需要设置一些基本参数,例如额定电压、额定电流、额定转速等。

这些参数将作为后续调试过程中的参考依据。

3.2电机启动将励磁电流调节装置设置到合适的位置,接通电源,观察电机是否能够正常启动,检查电动机是否有异常声音或其他异常现象。

Z2系列小型直流电机

Z2系列小型直流电机

Z2系列小型直流电机
特点和用途
Z2系列电机为一般工业用小型直流电机,其电动机适用于恒功率调速范围不大于2:1,过载能力不大于1.5倍额定转矩的店里拖动。

可使用于金属切削机床,造纸,染织印刷,水泥等工业。

发电机可作动力电源,照明或其他恒压供电。

为适应大范围的恒力矩调压调速及精密的速度控制,Z2系列发展了强风及强风带测速机的派生结构,其电气规格与Z2系列电动机完全一致,但带有骑式交流鼓风机或兼带鼓风机与ZYS永磁直流测速发电机,结构紧凑,可长期在低转速下运转,更进一步发挥了直流电机调速范围广,速度控制精密的优点。

配合电动机恒力矩调速的需要,Z2系列发电机可制成各种励磁电压的他激发电机以便于调压,励磁电压根据不同的励磁电源可以是110V,220V,也可以是其他合适的电压。

此外Z2系列为适应其他各种不同的特殊需要,还派生了另外一些特殊规格:
1.Z2特殊电压电机:额定电压为180V,340V及440V的电动机适用
于单相及三相可控硅供电。

或其他需要特殊电压电源的场合。

2.根据特殊需要,Z2系列还可派生带补偿绕组的电动机和发电机,
对此过载倍数可增加至2.5倍额定转矩左右。

电枢回路时间常数亦可减少,使用于大功率伺服系统或需要较大过载转矩的场合。

目前8至11号机座已有部分规格,如有需要,可继续发展。

上述四种特殊规格,其外形尺寸,转动惯量,重量与同机座的Z2一致。

如有需要亦可制成带测速机的型式。

z2直流电动机控制手册

z2直流电动机控制手册

z2直流电动机控制手册标题:Z2直流电动机控制手册一、引言直流电动机被广泛应用于工业生产和家庭设备中,具有结构简单、容易控制和可靠性高的特点。

为了更好地了解和掌握Z2直流电动机的控制方法,本手册将详细介绍其基本原理、控制技术和应用场景。

二、基本原理Z2直流电动机由电动机本体和驱动电源两部分组成。

其工作原理是通过电源提供直流电流,经过电磁感应效应产生力矩,从而驱动电动机转动。

电动机本体由转子、定子、刷子和电枢等部件组成,控制电源则通过控制电压和电流来控制电动机的转速和转向。

三、控制技术1.调速控制Z2直流电动机的调速控制可以通过改变电源电压和电流来实现。

常用的方法有电阻调速、PWM调速和磁场调速。

电阻调速通过串联外部电阻改变电动机的电压和电流,从而实现调速。

PWM调速则通过控制开关管的导通和关断时间来控制平均输出电压,实现调速。

磁场调速则通过改变磁场强度来调节电动机的转速。

2.转向控制Z2直流电动机可以通过改变正反极性来实现正转和反转。

控制器需要根据需要调整电源的极性,使电动机正常运转。

3.启动控制启动控制是指在正常运行之前,电动机需要经过启动过程。

常用的启动控制方法有直接启动、变压器启动、降压启动和自耦变压器启动等。

用户根据具体需求选择合适的启动控制方法。

四、应用场景Z2直流电动机广泛用于许多领域,如工业生产、家庭设备、汽车、船舶和航空航天等。

常见的应用包括:工厂机械设备、电动车辆、电动工具、空调机组、风扇等。

每种应用场景对电动机的控制要求和环境条件都有所不同,用户需要根据具体需求选择合适的电动机和控制方法。

五、控制手册的使用注意事项1.了解电动机的基本原理和控制技术是使用控制手册的前提。

2.在进行调速、转向和启动控制时,注意选用合适的控制电源和控制器,避免电机损坏。

3.严格按照操作步骤进行控制,避免操作失误导致设备故障或人身伤害。

4.定期维护和保养电动机,确保其正常工作和寿命。

六、结论本手册详细介绍了Z2直流电动机的基本原理、控制技术和应用场景。

Z系列中型直流电机使用维护说明书(DOC)

Z系列中型直流电机使用维护说明书(DOC)

Z系列中型直流电机使用维护说明书DQ64线材l概述本系列中型直流电动机的性能,外形安装尺寸及技术要求均符合中华人民共和国国家标准(GB)和国际电工委员会标准(IEC),电机各部份机械尺寸公差符合国际标准化委员会标准(ISO)。

本系列电机共有315、355、400、450、500及560毫米六个.中心高。

1.1本系列电动机的型号含义Z X X X—电机类别代号,用字母A、B分别表示第一、二类电机。

底脚孔轴向距离(B尺寸由短至长顺序用数字l、2、3……表示)。

电机中心高,以毫米表示。

产品代号——直流电动机。

1.2 本系列电动机的绝缘等级为F级。

1.3本系列电动机的励磁方式为他励,励磁绕组有四个引线端子,分为两组,标准规格的电机串联时的标称励磁电压为220伏,并联时为110伏。

使用时用户应根据电机铭牌所提供的励磁电流数值加以控制,不允许把励磁绕组直接与其相应的电压接通,以免励磁电流超过规定数值使线圈烧毁。

2吊运和储存2.1 吊运过程中应避免剧烈的震动和冲击,沿垂直方向吊运时,应保持机身(箱体)水平;沿水平方向移动时,机身(箱体)不得在歪斜情况下拖动。

2.2 吊孔仅供吊运整体单机之用,严禁利用电机的吊孔附带吊运其他附件。

2.3运输时,电机应放在包装箱内并用螺栓固定,在长途海运或用卡车运输时,轴承必须采取可靠的措施,加以保护。

2.4 电机如需长期储存,则应放于干燥清洁的仓库内,不要把电机放在产生震动的机器附近,免致轴承遭受损坏,每季应将电机转予转动一次,以防轴承因静止不动而腐蚀。

2.5短期存放在露天的电机,应用帆布或塑料布一类东西将其遮盖,对于轴伸和其它容易腐蚀的部位,要采取切实措施(如涂以防锈油),防止腐蚀生锈。

3 安装3.1安装一般准则3.1.1冷却空气中不得含有酸性、碱性(如氨、氯、硫)以及其他对绝缘有腐蚀作用的气体。

3.1.2 安装地点海拔不超过1000米。

3.1.3环境空气温度不超过40℃。

3.1.4水冷却器用水之进水温度不超过30℃。

直流技术参数

直流技术参数

直流电机产品画册1.直流电机产品主要技术参数:(1)绝缘等级:E(CCC标准)或A(UL标准)。

(2)防护等级:IP20,IP24。

(3)环境温度:-15℃~+45℃(其它环境条件需要特殊提出)。

(4)电机旋转方向:轴伸端看逆时针方向,可根据客户要求设计。

(5)电机电源引出线及配套端子要求:依据客户使用要求设计1. General Technical Parameter of DC Motors(1) Insulation grade: E (CCC Standard) or A (UL Standard).(2) Protection grade: IP20 or IP24.(3) Ambient temperature: -15°C ~ +45°C (motors used in other temperatures must bespecially designed).(4) Revolving direction: counter-clockwise seen from the drive end; can be customized asper customer requirements.(5) Requirements on leading wires and terminals of motor power supply: designedaccording to customer requirements.2.直流电机通用产品介绍:该产品外形美观、结构紧凑、具有效率高、噪音低、振动小、安全可靠等特点。

Common Features of DC MotorsThe motors with the characteristics of excellent performance, nice appearance, low noise, less vibration, high efficiency, low temp rise, good reliability etc.一.分体机用塑封无刷直流电机室内风机类Resin-Packed Brushless DC Motor for Split Air-Con Indoor Unit (一)产品介绍Production Introduction该电机为芯片内置式无刷直流电机,具有PAM和PWM两种控制方式,电压等级有35VDC、55VDC、140VDC、280VDC等4个等级。

Z2直流电机主要技术参数

Z2直流电机主要技术参数

Z2直流电机主要技术参数Z2系列电机适用一般正常的工作环境,电动机供恒速或转速调节范围不大于2:1的电力拖动使用,发电机可做动力电源、照明或其它恒压供电之用,调压发电机则可作蓄电池组充电及浮充供电之用。

广泛用于机床,地质,矿山,冶金,机械,轻工,纺织,印染,运输等工业部门。

Z2系列直流电机的基本品种采用防滴、单轴伸(亦可制成双轴伸),自扇冷结构。

可按用户要求带测速机和外加鼓风机以及改制和制做特殊形式要求电机。

>>安装方式>>工作方式电动机的功率范围:0.4-75kw额定电压:110V,220V额定转速:3000,1500,1000,750,600r.p.m发电机功率范围:0.6-67kw额定电压:115V,230V转速:2850,1450,960r.p.m>>励磁方式电动机为并激励磁。

(并带有少量串激稳定绕组)发电机为复激励磁。

调压发电机为并激励磁。

(不带串激绕组)(为适应发电机——电动机拖动系统的要求,Z2系列电动机和发电机均可制成励磁电压为110V励磁电压为110V或220V的他激励磁)>>技术数据发电机可以制成115V 2850转/分、115V 960转/分、230V 2850转/分、230V 1450转/分、135V 1450转/分等电压及转速等级的电机,详细资料与本公司联系。

电动机还可以制成额定电压为110V、160V、340V、440V、460V,额定转速为3000转、1000转、750转、600转等派生系列电动机,详细资料与本公司联系。

Z2系列电动机(110V)Z2系列电动机(220V)西玛Z2系列直流电机•详细介绍商品名称:西玛Z2系列直流电机商品编号:00005497商品型号:Z2一、概述:1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。

2、Z2系列小型直流电机共分11个机座号,每个机座号有二种铁心长度。

直流电机的技术参数

直流电机的技术参数

直流电机的技术参数直流电机啊,就像是一个充满个性的小怪兽,有着一堆独特的技术参数来定义它的本事。

先说转速吧。

转速就像是这个小怪兽的奔跑速度。

有的直流电机转速那叫一个快,就像一阵旋风,能达到每分钟好几万转呢,感觉它转起来的时候都能在周围刮起一场小型龙卷风,把周围的灰尘都给搅得晕头转向。

而有的转速慢一点的,就像个慢悠悠的小蜗牛在散步,但可别小瞧它,慢有慢的用处,就像蜗牛虽然慢但能稳稳地驮着东西走一样。

电压这个参数就好比是小怪兽的食量。

电压高的直流电机就像大胃王,需要大口大口地吞入高电压才能活力满满地工作。

低电压的电机呢,就像是个小鸟胃,一点点电压就能维持它的运转,不过给它太多电压可能还会“撑坏”它,就像给小鸟喂太多食物会消化不良一样。

再看看转矩。

转矩简直就是直流电机的力气大小。

大转矩的电机那就是大力士,能轻松搬动很重的东西,就像绿巨人浩克举起汽车一样轻松。

小转矩的电机呢,力气就小些,只能干些轻活,就像个娇弱的小书生,只能拿拿轻如羽毛的东西。

功率也很有趣。

功率像是这个小怪兽的综合实力指数。

高功率的直流电机就像是武林高手,能在各种情况下大显身手,无论是快速转动还是带动重物都不在话下。

低功率的电机就像个刚入门的小徒弟,能做的事情有限,但也在自己的小天地里努力工作着。

还有效率这个参数。

效率高的直流电机就像个精明的商人,能把输入的能量最大化地转化为有用的输出,一点都不浪费。

效率低的电机就有点像个迷糊蛋,输入的能量有不少都在它的“迷糊”中白白消耗掉了,就像把钱撒在路上一样。

直流电机的绝缘等级也很重要。

这就像是小怪兽的防护铠甲等级。

高绝缘等级的电机就像穿着坚固铠甲的勇士,能抵御各种高电压的“攻击”,在恶劣的电气环境里安然无恙。

低绝缘等级的电机就像只穿着薄纱的人,稍微有点高电压靠近就可能“受伤”。

直流电机的这些技术参数就像它的身份证一样,清楚地表明了它的能力和特点。

我们了解这些参数,就像了解一个人的性格和本事一样,这样就能更好地让直流电机在合适的地方发挥出它最大的作用,不管是在小小的玩具里,还是在大型的工业设备中,它们都能凭借自己的这些“本事”发光发热呢。

概述直流电机的关键参数

概述直流电机的关键参数

概述直流电机的关键参数概述直流电机是一种常见的电动机类型,广泛应用于各种机械设备中。

直流电机的性能和特点与其关键参数有着密切的关系。

本文将从直流电机的基本原理、结构组成、工作原理等方面入手,详细介绍直流电机的关键参数。

一、直流电机的基本原理直流电机是利用导体在磁场中受到力矩而产生转动运动的一种电动机。

其基本原理是利用安培力和洛伦兹力相互作用,使得导体在磁场中发生转动。

具体来说,当通过导体通以电流时,该导体将会受到磁场中由安培定律所描述的力作用。

这个力是垂直于导体和磁场方向的,并且大小与导体长度、电流强度以及磁感应强度有关。

二、直流电机的结构组成1.转子:由线圈和轴承组成,线圈通以电流后会在磁场中运动。

2.定子:由铁芯和绕组组成,产生旋转磁场。

3.刷子:用于将外部直流电源输入到转子上。

4.端盖:起到支撑和固定转子的作用。

5.轴承:支撑转子并使其能够自由旋转。

三、直流电机的工作原理当外部直流电源通入刷子后,导体中的电流会在磁场中产生力矩,使得转子开始旋转。

同时,由于导体在磁场中运动时会产生感应电动势,这个感应电动势将会与外部直流电源所提供的电动势相抵消,最终导致电机达到稳态运行状态。

在这个过程中,直流电机的关键参数将会影响其性能和特点。

四、直流电机的关键参数1.额定功率:指在额定条件下(如额定电压、额定负载等),直流电机能够输出的最大功率。

2.空载转速:指在没有负载时,直流电机所能达到的最高转速。

3.额定转速:指在额定负载下,直流电机所能达到的最高转速。

4.额定电压:指直流电机所需要输入的标准工作电压。

5.效率:指输出功率与输入功率之比。

效率越高,说明该直流电机越节能。

6.起动力矩:指启动时需要施加在轴上的最小力矩。

7.定子电阻:指直流电机定子绕组的电阻大小。

8.转子惯量:指转子旋转惯性的大小,越小则启动和停止越快。

9.负载特性:指直流电机在不同负载下输出功率和转速之间的关系。

不同类型的直流电机负载特性不同,如串联直流电机的负载特性为非线性,而分别直流电机的负载特性为线性。

直流电机参数

直流电机参数

一、概述1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。

2.Z2系列小型直流电机共分11个机座号,每个机座号有两种铁心长度,制造有直流电动机、直流发电机、直流调压发电机三种,适用于一般正常的工作环境。

电动机作一般传动用,发电机作为一般直流电源用,调压发电机作蓄电池组充电用。

3.励磁方式:电动机为带有少量稳定绕组的并激或他激励磁。

发电机为复激或他激励磁(额定电压为230伏的发电机),调压发电机为并激励磁(不带串激绕组)。

电机的他激励磁电压制成有110伏或220伏二种。

电动机额定电压110伏的仅有他励电压110伏一种。

4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型(T H)直流电机。

5.型号含义:Z表示“直”流,2表示第二次全国定型设计,横线后数字表示机座号与铁心长短,例如Z2-11前一个1代表1号机座,后一个1代表短铁心,而Z2-112中11代表11号机座,2代表长铁心。

二、结构型式1.直流发电机或直流调压发电机仅制造卧式,机座带底脚的一种。

2.直流电动机可制成下表所示的结构型式。

三、Z2系列电动机1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动,不使电机轴承受轴向推力。

2.电动机可在正转或逆转情况下正常工作。

四、Z2系列发电机及调压发电机1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向,根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。

2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。

3.调压发电机的额定功率为平均电压(对110/160伏的为135伏,对220/320伏的为270伏)时的功率,当电压高于平均电压时其输出功率不大于额定功率,当电压低于平均电压时其输出电流不大于额定电流。

五、订货须知订货时须注明电机的型号及具体规格(包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等),例如Z2-62 13千瓦220伏1500转/分他激电动机,他励电压220伏,卧式机座带底脚,端盖有凸缘。

z2直流电动机控制手册

z2直流电动机控制手册

z2直流电动机控制手册一、简介直流电动机是一种常见的电机类型,广泛应用于各个领域。

本手册将重点介绍z2直流电动机的控制方法、步骤和注意事项,帮助用户正确、有效地控制电动机。

二、控制方法1.转向控制:z2直流电动机可以通过改变电源的正反极性来实现转向控制。

将正极连接到电动机的正极,负极连接到电动机的负极,电动机即会顺时针旋转;将正极连接到电动机的负极,负极连接到电动机的正极,电动机即会逆时针旋转。

2.转速控制:z2直流电动机的转速可以通过改变电源的电压来控制。

增大电压会增加电动机的转速,减小电压会降低电动机的转速。

3.力矩控制:z2直流电动机的力矩可以通过改变电流大小来控制。

增大电流会增加电动机的输出力矩,减小电流会减小电动机的输出力矩。

4.位置控制:z2直流电动机可以通过安装编码器或位置传感器来实现位置控制。

根据编码器或传感器的反馈信号,可以精确控制电动机的位置。

三、控制步骤1.开关电源:首先,确保电动机的电源开关处于关闭状态。

2.连接电源和电机:将正极连接到电动机的正极,负极连接到电动机的负极。

确保连接牢固,避免电路短路或接线松动。

3.转向设置:根据实际需求,选择合适的电源正反极性连接方式,以实现所需的转向控制。

4.转速控制:通过调节电源电压,控制电动机的转速。

根据实际情况,逐步增加或减小电压,观察电动机的转速变化,并找到所需的转速。

5.力矩控制:通过调节电源电流,控制电动机的输出力矩。

根据实际需求,逐步增加或减小电流,观察电动机的力矩变化,并找到所需的力矩。

6.位置控制:如需进行位置控制,可安装编码器或位置传感器,并连接到相应的控制装置。

通过对编码器或传感器信号的处理,实现电动机的精确位置控制。

四、注意事项1.安全操作:使用电动机前,务必确保电源已关闭,避免电击风险。

2.电源稳定:使用稳定的直流电源,避免电压波动对电动机控制造成影响。

3.散热保护:长时间运行电动机时,注意电机散热,避免过热损坏。

电工技术:直流电机的铭牌数据

电工技术:直流电机的铭牌数据

PN UN IN UfN IfN
ηN
单位W或kW 单位V 单位A 单位V 单位A
nN TN
单位r/min 单位N·m
三、直流电机的额定参数
指轴上输出的 机械功率 电动机
额定功率PN
额定条件下电机所 能提供的功率
发电机
指电刷间输出的 额定电功率
在额定工况下,电机 出线端的平均电压
额定电压U N
额定电流I N
三、直流电机的额定参数
两个重要公式:
额定功率、额定电压和额定电流的关系为:
发电机:
PN=UNIN ×10−3 kW
(输出电功率)
电动机:
PN=UNINη N×10−3 直流电机的铭牌
产品型号 额定功率、电压、 电流 额定转速 绝缘等级 厂商 执行标准 转速 电机励磁方式 出厂日期 厂商信息
一般铭牌数据都是钢印显示,以防磨损
二、直流电机型号的表示方法
第一部分用大 写的拼音表示 产品代号
第二部分用阿 拉伯数字表示 设计序号
第三部分用阿 拉伯数字表示 机座代号
额定转速 nN
发电机:是指输出额定电压; 电动机:是指输入额定电压。
在额定电压下,运行于额 定功率时对应的电流 在额定电压、额定电流下,运行于 额定功率时对应的转速. 电机铭牌上还标有其它数据,如励 磁电压、出厂日期、出厂编号等。
额定励磁电流 I fN
对应于额定电压、额定电流、额定转 速及额定功率时的励磁电流
第四部分用阿 拉伯数字表示 电枢铁心长度 代号
例如:Z2—92 Z表示一般用途直流电机; 2表示设计序号,第二次改型设计; 9表示机座代号; 2电枢铁心长度代号。
三、直流电机的额定参数
电机铭牌上所标的数据称为额定参数

运动控制系统期中考试题

运动控制系统期中考试题

1、有一个V-M 调速系统,电动机:25kW ,220V ,1.5A ,1500r/min ,电枢内阻为2Ω,晶闸管装置内阻1Ω,触发晶闸管装置电压放大系数为30。

要求调速范围D=20,静差率s ≤8%。

(1)计算开环系统的稳态速降和调速要求所允许的稳态速降。

(2)采用转速负反馈组成闭环系统,试画出系统的稳态结构框图。

(3)调整该系统,使得*10n U V =时,转速n=1000r/min ,计算所需放大器的放大系数K p至少为多大?2、闭环控制系统,控制对象的传递函数为:()()()()200.510.01810.0021obj W s s s s =+++,试将系统校正成: (1) KT=0.5的典型I 型系统:①简化控制对象的传递函数;②选择调节器;③计算调节器的参数;(2) h=5的典型Ⅱ型系统:①简化控制对象的传递函数;②选择调节器;③计算调节器的参数。

3、有一转速闭环有静差系统,其额定参数如下:90N P kW =,220N U V =,305N I A =, 1000/min N n r =,0.2a R =Ω,0.3.min/e C V r =,要求调速范围D=30,静差率s<5%,采用开环调速系统能否满足要求?若要满足这个要求,系统的额定速降最大应是多少?4、某机床的主轴控制系统采用直流调速系统,直流电机为Z 2-71型,主要技术参数为10N P kW =,220N U V =,55N I A =,1000/min N n r =,0.5a R =Ω,整流装置的内阻0.5rec R =Ω,若采用开环控制系统,试求:(1)要求静差率s<10%,其调速范围D 是多少?(2)若调速范围D=10,静差率s<5%,则其允许闭环调速系统的转速降落是多少?(3)要求调速范围D=2时,其允许的静差率s 多少?。

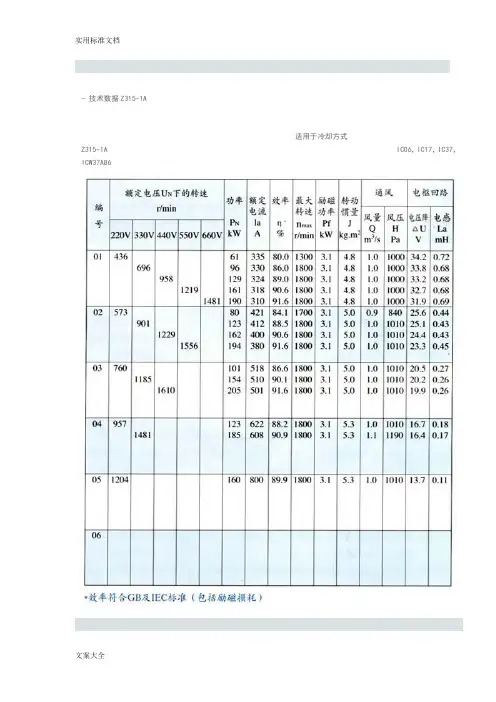

Z系列直流电机参数

Z系列直流电机参数

Z系列直流电机参数1.额定电压:通常为12V、24V、48V等,根据不同应用需求选择不同的额定电压。

2.额定功率:指电机在额定电压下所能输出的稳定功率,单位为瓦特(W)。

3.额定转速:指电机在额定电压下的转速,通常以转每分钟(RPM)或转每秒(RPS)表示。

4.额定电流:指电机在额定电压下所能输出的最大电流,单位为安培(A)。

5.极数:指电机的极对数,即转子和定子的分界面数。

常见的极数有2极、4极、6极等。

6.转子结构:直流电机的转子结构主要有永磁转子和励磁转子两种。

永磁转子由永磁材料构成,具有高磁场强度和稳定性;励磁转子则通过外部励磁电流产生磁场。

7.机座号:指电机的安装尺寸和布置方式,常见的机座号有63、71、80等。

8.轴端:指电机的轴端形式,可以是空心轴、单键轴、双键轴等。

9.绝缘等级:指电机的绝缘强度等级,通常以A、B、F、H等表示,表示电机的温升特性和耐压能力。

10.防护等级:指电机的外部防护等级,常见的有IP54、IP55等级,表示电机的防尘能力和防水能力。

11.火花消除器:有些直流电机配备了火花消除器,可以避免电机运行时产生的火花对周围环境产生干扰或危险。

12. 重量和体积:直流电机的重量和体积取决于其功率和尺寸,通常以千克(kg)和立方米(m³)表示。

Z系列直流电机广泛应用于工业、农业、交通、医疗等领域,常见的应用包括风机、泵、机床、轮椅、电动车等。

根据不同的应用需求,可以选择不同参数的Z系列直流电机,以满足功率、转速、可靠性等要求。

另外,Z系列直流电机还可以通过电调器控制电机的转速和方向,实现精确的运动控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Z2直流电机主要技术参数Z2系列电机适用一般正常的工作环境,电动机供恒速或转速调节范围不大于2:1的电力拖动使用,发电机可做动力电源、照明或其它恒压供电之用,调压发电机则可作蓄电池组充电及浮充供电之用。

广泛用于机床,地质,矿山,冶金,机械,轻工,纺织,印染,运输等工业部门。

Z2系列直流电机的基本品种采用防滴、单轴伸(亦可制成双轴伸),自扇冷结构。

可按用户要求带测速机和外加鼓风机以及改制和制做特殊形式要求电机。

>>安装方式>>工作方式电动机的功率范围:0.4-75kw额定电压:110V,220V额定转速:3000,1500,1000,750,600r.p.m发电机功率范围:0.6-67kw额定电压:115V,230V转速:2850,1450,960r.p.m>>励磁方式电动机为并激励磁。

(并带有少量串激稳定绕组)发电机为复激励磁。

调压发电机为并激励磁。

(不带串激绕组)(为适应发电机——电动机拖动系统的要求,Z2系列电动机和发电机均可制成励磁电压为110V励磁电压为110V或220V的他激励磁)>>技术数据发电机可以制成115V 2850转/分、115V 960转/分、230V 2850转/分、230V 1450转/分、135V 1450转/分等电压及转速等级的电机,详细资料与本公司联系。

电动机还可以制成额定电压为110V、160V、340V、440V、460V,额定转速为3000转、1000转、750转、600转等派生系列电动机,详细资料与本公司联系。

Z2系列电动机(110V)Z2系列电动机(220V)西玛Z2系列直流电机•详细介绍商品名称:西玛Z2系列直流电机商品编号:00005497商品型号:Z2一、概述:1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。

2、Z2系列小型直流电机共分11个机座号,每个机座号有二种铁心长度。

制造有直流电机、直流发电机、直流调压发电机三种,适用于一般正常的工作环境。

电机作一般传动用,发电机作为一般直流电源用,调压发电机作蓄电池组用。

3、励磁方式:电机为带有少量稳定绕组的并激或他激励磁。

发电机为复激或他激励磁(额定电压为230伏的发电机);调压发电机为并激励磁(不带串激绕组)。

电机的他激励磁电压制成有110伏或220伏两种。

电机额定电压110伏的仅有他励电压110伏一种。

4、电机可用三角皮带、正齿轮或弹性联轴器进行传动,不使用电机轴承受轴向推力。

5、Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型(TH)直流电机,应另行协议。

Z2系列2-11#还可制成ZYS-A型测速机的派生机构。

6、Z2系列电机基本系列为自通风电机,当降低外施电枢电压向下调速时,转矩随转速下降而相应的降低。

7、Z2系列6-11号电机还可以制成外鼓风结构型式,鼓风机安装在轴伸端端盖的上方。

8、Z2系列6-11号电机外鼓风机型号见表1。

9、Z2系列电机为一般工业用小型直流电机,其电动机适用于恒功率调速范围不大于2:1,过载能力不大于1.5倍额定转矩的电力拖动。

可使用于金属切削机床、造纸、染织、印刷、水泥等工业。

发电机可作动力电源,照明或其他恒压供电。

二、结构及安装型式:1、直流电机可制成表2所示的结构型式。

2、电机为单向圆术形轴伸,根据用户要求。

可制成双轴伸。

1-6号机座号电机按概述第4条传动方式均能传递额定转矩,而7-11号机座,换向器端轴伸用联轴器传动,能传递额定转矩,用三角皮带式正齿轮传动只能传50%的额定转矩。

3、卧式电机的出线盒位置,从轴伸端视之在机座左侧,根据用户要求,可将出线盒位置制成在机座的右侧,但必须在订货时注明。

4、Z2系列直流电机可在正转或逆转情况下正常工作。

5、Z2系列发电机及调压发电机的旋转方向从轴伸端视之为逆时针方向,根据使用要求亦可制成顺时针方向旋转的发电机或调压发电机,但订货时需注明。

6、Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电机配套成的发电机组成套供应。

7、调压发电机的额定功率为平均电压(对110/160伏的为135伏,对220/320伏的搂270伏)时的功率,当电压高于平均电压时其输出功率不大于额定功率,当电压低于平均电压时其输出电流不大于额定电流。

8、直流发电机或直流调压发电机仅制造卧式,机座带底脚的一种。

三、型号说明:Z表示“直”流,2表示第二次全国定型设计,横线后数字表示机座号与铁芯长短,例如Z2-11前一个1代表机座号,后一个1代表铁芯,而Z2-112中11代表11号机座,2代表长铁芯。

四、产品性能:1、直流电机基本系列电机电枢电压为1110V;220V两种,额定转速为3000r/min,1500r/min,1000r/min,750r/min,600r/min共和国种。

技术数据见表3。

2、直流发电机基本系列额定电压均为115V,230V两种,额定转速2850r/min,1450r/min;nfn960r/min共3种,技术数据见表4。

3、直流发电机基本系列额定电压为110V/160V和220V/320V两种,额定转速为2850r/min和1450r/min两种,技术数据见表5。

4、除以上三种基本系列电机外还派生电枢电压180V,技术数据见表6,电枢电压440V技术数据见表7,特殊规格技术数据见表8。

5、除以上所列的数据外,任何一个规格的电机都可派生成其他等级的电压(但不得超过该规格允许的最高电压)和相应的功率及转速,但应另行协商。

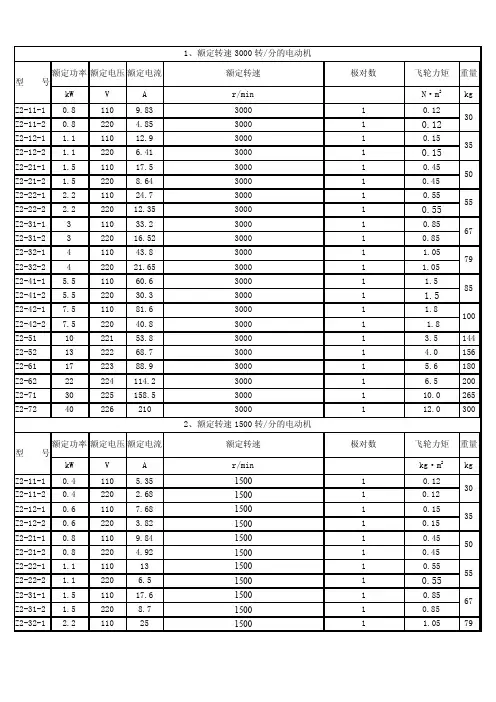

五、产品技术参数:1、额定转速3000转/分的电动机西玛Z2系列直流电机详细介绍商品名称:西玛Z2系列直流电机商品编号:00005497商品型号:Z2一、概述:1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。

2、Z2系列小型直流电机共分11个机座号,每个机座号有二种铁心长度。

制造有直流电机、直流发电机、直流调压发电机三种,适用于一般正常的工作环境。

电机作一般传动用,发电机作为一般直流电源用,调压发电机作蓄电池组用。

3、励磁方式:电机为带有少量稳定绕组的并激或他激励磁。

发电机为复激或他激励磁(额定电压为230伏的发电机);调压发电机为并激励磁(不带串激绕组)。

电机的他激励磁电压制成有110伏或220伏两种。

电机额定电压110伏的仅有他励电压110伏一种。

4、电机可用三角皮带、正齿轮或弹性联轴器进行传动,不使用电机轴承受轴向推力。

5、Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型(TH)直流电机,应另行协议。

Z2系列2-11#还可制成ZYS-A型测速机的派生机构。

6、Z2系列电机基本系列为自通风电机,当降低外施电枢电压向下调速时,转矩随转速下降而相应的降低。

7、Z2系列6-11号电机还可以制成外鼓风结构型式,鼓风机安装在轴伸端端盖的上方。

8、Z2系列6-11号电机外鼓风机型号见表1。

9、Z2系列电机为一般工业用小型直流电机,其电动机适用于恒功率调速范围不大于2:1,过载能力不大于1.5倍额定转矩的电力拖动。

可使用于金属切削机床、造纸、染织、印刷、水泥等工业。

发电机可作动力电源,照明或其他恒压供电。

二、结构及安装型式:1、直流电机可制成表2所示的结构型式。

2、电机为单向圆术形轴伸,根据用户要求。

可制成双轴伸。

1-6号机座号电机按概述第4条传动方式均能传递额定转矩,而7-11号机座,换向器端轴伸用联轴器传动,能传递额定转矩,用三角皮带式正齿轮传动只能传50%的额定转矩。

3、卧式电机的出线盒位置,从轴伸端视之在机座左侧,根据用户要求,可将出线盒位置制成在机座的右侧,但必须在订货时注明。

4、Z2系列直流电机可在正转或逆转情况下正常工作。

5、Z2系列发电机及调压发电机的旋转方向从轴伸端视之为逆时针方向,根据使用要求亦可制成顺时针方向旋转的发电机或调压发电机,但订货时需注明。

6、Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电机配套成的发电机组成套供应。

7、调压发电机的额定功率为平均电压(对110/160伏的为135伏,对220/320伏的搂270伏)时的功率,当电压高于平均电压时其输出功率不大于额定功率,当电压低于平均电压时其输出电流不大于额定电流。

8、直流发电机或直流调压发电机仅制造卧式,机座带底脚的一种。

三、型号说明:Z表示“直”流,2表示第二次全国定型设计,横线后数字表示机座号与铁芯长短,例如Z2-11前一个1代表机座号,后一个1代表铁芯,而Z2-112中11代表11号机座,2代表长铁芯。

四、产品性能:1、直流电机基本系列电机电枢电压为1110V;220V两种,额定转速为3000r/min,1500r/min,1000r/min,750r/min,600r/min共和国种。

技术数据见表3。

2、直流发电机基本系列额定电压均为115V,230V两种,额定转速2850r/min,1450r/min;nfn960r/min共3种,技术数据见表4。

3、直流发电机基本系列额定电压为110V/160V和220V/320V两种,额定转速为2850r/min 和1450r/min两种,技术数据见表5。

4、除以上三种基本系列电机外还派生电枢电压180V,技术数据见表6,电枢电压440V技术数据见表7,特殊规格技术数据见表8。

5、除以上所列的数据外,任何一个规格的电机都可派生成其他等级的电压(但不得超过该规格允许的最高电压)和相应的功率及转速,但应另行协商。

五、产品技术参数:。
