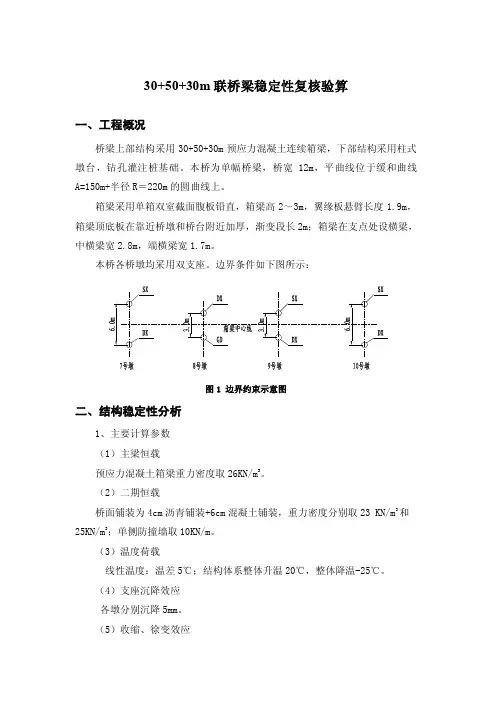

桥梁稳定性验算书
30+50+30m联桥梁稳定性复核验算一、工程概况桥梁上部结构采用30+50+30m预应力混凝土连续箱梁，下部结构采用柱式墩台，钻孔灌注桩基础。
本桥为单幅桥梁，桥宽12m，平曲线位于缓和曲线A=150m+半径R＝220m的圆曲线上。
箱梁采用单箱双室截面腹板铅直，箱梁高2～3m，翼缘板悬臂长度1.9m，箱梁顶底板在靠近桥墩和桥台附近加厚，渐变段长2m；箱梁在支点处设横梁，中横梁宽2.8m，端横梁宽1.7m。
本桥各桥墩均采用双支座。
边界条件如下图所示：图1 边界约束示意图二、结构稳定性分析1、主要计算参数（1）主梁恒载预应力混凝土箱梁重力密度取26KN/m3。
（2）二期恒载桥面铺装为4cm沥青铺装+6cm混凝土铺装，重力密度分别取23 KN/m3和25KN/m3；单侧防撞墙取10KN/m。
（3）温度荷载线性温度：温差5℃；结构体系整体升温20℃，整体降温-25℃。
（4）支座沉降效应各墩分别沉降5mm。
（5）收缩、徐变效应按规范取值。
（6）车辆荷载参照《公路桥涵设计通用规范》第4.3.1条，车道宽度为7.5m，按单向2车道考虑，具体荷载按以下两种模式进行计算：①按常规公路—I级车道荷载进行计算，按实际的车道数进行加载（如图2）；②自定义车辆荷载：按55t集装箱车队进行加载计算，车队纵向两车的前后轮轮距为10m（见图3），按实际的车道数进行加载。
图2 车道荷载偏载作用示意图（单位：cm）图3 自定义重车车队示意图2、计算工况使用阶段：工况1：恒载+车道偏载（公路-I级）+支座沉降+温度荷载工况2：恒载+1.3倍车道偏载（公路-I级）+支座沉降+温度荷载工况3：恒载+1.2倍车道偏载（自定义车辆荷载）+支座沉降+温度荷载3、计算模型如图4所示：图4 结构计算模型4、支座反力计算（midas计算程序）荷载组合作用下支座反力表三、结论由以上计算结果可看出，本联桥梁在3个工况下均未出现支座负反力，因此本桥能保证桥梁的稳定性。
桥梁上部结构支架现浇计算书
桥梁上部结构支架现浇计算书一、编制依据二、工程简介本标段上部结构现浇支架施工桥梁3座,其中窑头互通ZA1匝道桥跨径为6*25m,箱梁为单箱双室截面,顶板宽19.5m,底板宽15.5m；悬臂2m,翼缘板外侧厚O.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5m,变厚段为0.8m；端横梁宽度为1.5m,中横梁宽度2.0m,现浇梁板距离地面最高12.3m,最低6.6m。
窑头互通ZA2匝道桥跨径组合为：4×20m钢筋混凝土连续箱梁+4X20m简支桥面连续预应力混凝土箱梁，箱梁为单箱双室截面，顶板宽20m,底板宽16m；悬臂2m,翼缘板外侧厚0.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面8.5m,最低1.7m0窑头互通ZD匝道桥跨径组合为：5×20m预应力混凝土简支桥面连续小箱梁+5X20m 钢筋混凝土连续现浇箱梁，箱梁为单箱单室截面，顶板宽9m,底板宽5m；悬臂2m,翼缘板外侧厚0.2Onb根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面最高I175m,最低3.4m0三、现浇箱梁模板及支架体系设计三座桥梁上部结构均采用支架法现浇施工，均采用满堂支架法施工。
四、现浇箱梁支架计算书ZD ZA1互通ZA2匝道桥，为施工简便，支架横距和纵距布置均不超出窑头互通ZA1匝道桥最大间距布置。
4.1荷载计算4.1.1荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴卬——箱梁自重荷载，新浇混凝土密度取2600kg∕πΛ(2)q2一箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2=1∙0kPa0⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1OkPa o(4)q4——振捣混凝土产生的荷载，对底板取2.0kPa,对侧板取4.0kPa°(5)q5——新浇混凝土对侧模的压力。
连续刚构大桥上部结构完整计算书
***大桥（100+180+100）m连续刚构施工图设计上部结构计算书1.概述本计算为****大桥主桥上部结构纵向计算，上部结构为（100+180+100）m连续刚构。
按全预应力控制计算。
内容包含持久状况承载能力极限状态计算、持久状况正常使用极限状态计算、持久状况和短暂状况构件应力计算、静力抗风稳定性计算。
2．计算依据、标准和规范2.1主要技术标准1、公路等级：城市道路，左右线分修2、桥面宽度：单线16m3、荷载等级：城市-A级，人群3.0kN/m24、设计时速：30km/h5、设计洪水频率：1/3006、设计水位：H1/300＝307.56m7、设计基本风速：V10％＝24.3m/s8、地震动峰值加速度：0.05g（对应地震基本烈度VI度）9、通航等级：Ⅵ-(2)级；通航船舶等级：100t；2.2 计算依据、标准和规范1、《公路工程技术标准》(JTG B01-2003)2、《公路桥涵设计通用规范》(JTG D60-2004)3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)4、《公路桥涵地基与基础设计规范》(JTG D63-2007)5、《公路桥梁抗风设计规范》(JTG/T D60-01-2004)6、《梁桥手册》（下册）2011年4月第二版人民交通出版社2.3 计算理论和计算方法构件纵向计算均按空间杆系理论，采用桥梁博士v3.2进行计算。
1)将计算对象作为平面梁划分单元作出构件离散图（见附图），全桥共划分152个节点和149个单元；2)根据连续刚构的实际施工过程和施工方案划分施工阶段根据施工总体安排，共划分77个施工阶段和1个使用阶段。
箱梁施工阶段采用13天为一施工周期其中张拉预应力时混凝土龄期为5天。
具体施工阶段划分为：阶段1：完成桩基、承台、墩身施工；阶段2：绑扎0#块钢筋，托架浇注0#块混凝土；阶段3：张拉0#块预应力；阶段4：安装挂篮；阶段5：绑扎1#梁段钢筋；阶段6：浇注1#梁段混凝土；阶段7：张拉1#梁段预应力；阶段8: 移动挂篮；阶段9：绑扎2#梁段钢筋；阶段10：浇注2#梁段混凝土；阶段11：张拉2#梁段预应力；阶段12～阶段64：移动挂篮，绑扎钢筋及浇注3#～20#梁段混凝土，张拉3#～20#梁段预应力；选择合适时宜采用托架浇筑端头现浇段；阶段65：施加顶推力；阶段66：绑扎中跨合龙段钢筋及边跨现浇段钢筋；阶段67：浇筑中跨合龙段及边跨现浇段混凝土；阶段68：张拉中跨合龙段预应力；阶段69：在中跨区域采用水箱或其它压重措施进行压重；阶段70：移动挂篮，绑扎钢筋；阶段71：浇注21#梁段混凝土；阶段72：张拉21#梁段预应力；阶段73：移动挂篮，绑扎钢筋，施工边跨合拢段临时刚性连接；阶段74：浇注边跨合拢段混凝土；阶段75：张拉边跨合拢段钢束；阶段76：拆除挂篮及中跨压重；阶段77：施工防撞墙、桥面铺装等二期荷载和附属设施，全桥施工完成。
桥梁工程施工资料整理方法及内容(附全套表格)
桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。
第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。
其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。
报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告.试验报告按单位工程组卷。
要求监理审批意见在前,试验报告在后。
2 、锚具、夹具、连接器和千斤顶检验报告:1）锚具、夹具、连接器。
预应力筋锚具、夹具、连接器验收批的划分:在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。
（1)外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。
如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用.（2）硬度检验:应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。
每个零件测试3点,其硬度应在设计要求范围内，如有一个零件不合格,则应另取双倍数量的锚具重做试验,如仍有一个零件不合格，则应逐个检查.合格者方可使用。
（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后,应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件,进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器)重做试验,如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。
2)千斤顶检验.当千斤顶使用超过6个月或200次,或在使用过程中出现不正常现象，检修后均须重新检验。
3)检验报告组卷要求。
预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。
3、桥梁支座和伸缩装置检验报告。
进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。
桥梁工程临时结构计算内容
• ⑴ 基坑围护结构多数是临时的，安全储备较小，具有较大风险性。 • ⑵ 基坑工程具有很强的区域性，不同的地区工程地质条件和水文地质条件不 同，且差别较大。 • ⑶ 基坑工程综合性很强，它不只是一个岩土工程问题，还涉及到结构工程、 材料工程、工程地质、材料力学及施工技术等诸多领域。 • ⑷ 基坑围护结构设计时土压力的确定是最基本的，在开挖过程中它是一个变 量，随着开挖深度、宽度、墙体横向和纵向位移、地下水情况而变。
分节预制吊装的混凝土构件分节长度计算；
•2、混凝土结构计算内容：
•
⑴ 混凝土结构的形式、尺寸；
•
⑵ 混凝土板、梁构件的受压区计算、纵向受力钢筋配筋以及箍筋、弯起钢
筋配筋；（受弯构件）
•
⑶ 计算受压构件的长细比和承压能力。
•深基坑的定义
• “基坑”是指为进行建筑物(包括构筑物)基础与地下室的施工而开挖的地面以 下的空间，基坑工程界一般将开挖深度大于或等于5m的基坑称为深基坑。 • 根据我局“中铁四技[2008]360号”文规定，深基坑支护结构的设计、施工属 工艺设施设计范畴，大于5m深的基坑支护设计属重要工艺设施设计，由项目工程部 长负责工艺的设计和计算，项目总工程师进行复核，或委托有资质的外部单位进行 设计，子（分）公司技术管理部门进行审核，子（分）公司总工程师进行批准实施 。
•常用结构设计中的荷载效应组合
• 1、支架设计
•
⑴ 模板、支架自重；
•
⑵ 新浇混凝头、钢筋混凝土自重；
•
⑶ 施工人员、机具堆放或运输荷载；
•
⑷ 倾倒、振捣混凝土产生的荷载；
•
⑸ 支架预压荷载；
•
⑹ 风荷载等其他可能产生的荷载。
•2、栈桥设计
桥梁检测计算公式
桥梁检测计算公式桥梁是人类修筑的一种重要的交通工程构筑物，承担着车辆和行人的通行任务。
为了确保桥梁的安全和可靠性，定期的桥梁检测就显得十分重要。
桥梁检测的目的是评估桥梁的结构健康状况，找出潜在的损坏和缺陷，并提供修复措施和维护方案。
在进行桥梁检测时，需要进行一系列的计算和分析。
下面将介绍一些常见的桥梁检测计算公式。
1.桥梁自重计算公式：桥梁自重的计算是桥梁设计和检测的基础。
桥梁的自重主要包括桥墩、梁、承台、栏杆等结构元件的重量。
桥梁自重计算的公式如下：桥梁自重=单位长度*单位截面面积*单位长度砼密度2.桥梁活载计算公式：桥梁活载是指桥梁在使用过程中承受的动态载荷，包括车辆行驶时的荷载、行人荷载等。
桥梁活载计算公式如下：桥梁活载=车辆重量*车辆轴距*车辆轴数+行人荷载3.桥梁静载计算公式：桥梁静载是指桥梁结构承受的静态载荷，由桥面荷载、桥面自重等静态力组成。
桥梁静载计算公式如下：桥梁静载=桥面自重+桥面荷载4.桥梁抗震计算公式：桥梁在地震作用下容易发生破坏，因此需要进行抗震计算。
桥梁抗震计算公式如下：桥梁抗震力=桥梁质量*设计地震加速度5.桥梁承载能力计算公式：桥梁承载能力是指桥梁结构能够承受的最大载荷。
桥梁承载能力计算公式如下：桥梁承载能力=材料强度*桥梁截面面积桥梁检测计算公式是桥梁检测的重要工具，通过计算和分析，能够准确评估桥梁的结构健康状况和承载能力，为桥梁的维护和修复提供依据。
然而，对于桥梁检测而言，仅仅依靠计算公式是不够的，还需要结合实际情况和专业知识进行综合评估和判断。
同时，不同类型的桥梁和不同的检测目的可能需要使用不同的计算公式和方法。
因此，在进行桥梁检测时，需要根据具体情况选取合适的计算公式，并结合实际情况进行综合分析。
桥梁上部结构计算
桥梁上部结构计算
首先，需要进行荷载计算，根据设计规范和实际情况确定车辆荷载、
行人荷载等各种荷载作用在桥梁上部结构上的分布。
然后，需要进行受力分析，确定主要构件的受力状态。
常见的受力状
态包括受拉、受压、受弯和受剪等。
根据不同受力状态，选择合适的构件
截面形式，以满足受力要求。
例如，在受拉状态下，主梁的截面应满足抗
拉强度要求；在受压状态下，桥墩的截面应满足抗压强度要求。
接下来，进行构件尺寸计算。
根据受力分析结果和设计规范的要求，
确定构件的尺寸。
例如，主梁的高度和宽度等。
在进行尺寸计算时，需要
考虑构件的刚度和挠度要求，以确保桥梁在使用过程中不发生过大的变形。
然后，进行构件的验算。
验算是对构件的强度和稳定性进行检验，确
保构件在各种荷载作用下不发生破坏。
常见的验算内容包括截面强度验算、扭转强度验算和局部稳定验算等。
最后，根据计算结果和设计规范的要求，选择合适的材料。
根据不同
的荷载作用和受力要求，选择合适的材料，如钢材、混凝土等。
同时，还
需要进行材料的耐久性计算，以确保桥梁的使用寿命。
总之，桥梁上部结构的计算是一个复杂的过程，需要充分考虑各种荷
载作用和受力要求。
通过合理的计算和设计，保证桥梁的安全性和稳定性，满足实际使用的需求。
乌苏大桥主桥上部结构设计与计算
５ ６ １ 概 述 乌苏大桥位于黑 龙 江 省 抚 远 三 角 洲 （ 又称黑瞎 子岛 ） ， 是跨越抚 远 水 道 登 上 黑 瞎 子 岛 的 便 捷 通 道 ， 桥址地处国界附近 ， 远眺俄罗斯 ， 建成后将成为重要 由 于 其 地 处 中 国 的 东 极， 被誉为 的中俄口岸 大 桥 ， “ 东方第一桥 ” 。 乌苏大桥全长 １． 其 中 主桥 为 ６ｋ ｍ， 独柱塔单索面钢箱结合梁斜拉桥 ， 全长 ２ 跨度 ８ ０ ｍ， 布置为 （ ）ｍ， 桥宽 ２ １ ４ ０＋１ ４ ０ ６． ５ｍ。 主桥总体布置 见图 １。 该桥 采 用 塔 、 墩、 梁 固 结 体 系， 边墩设置纵 支座横向间距 １ 桥 塔 墩及边 墩 向活动支座 ， ４． ７ ５ ｍ， 基础均采用钻孔灌注桩基础 。 由于该桥地处极寒地 在方案的选择上 ， 充分考虑了桥位自然环境的特 区， 点对桥梁设计 、 施 工 的 影 响。 综 述 乌 苏 大 桥 的 上 部 结构设计与计算 。
（ ， ，Ｗ ） Ｃ ｈ ｉ ｎ ａＲ ａ ｉ ｌ ｗ ａ ａ ｏ ｒＢ ｒ ｉ ｄ ｅＲ ｅ ｃ ｏ ｎ ｎ ａ ｉ ｓ ｓ ａ ｎ ｃ ｅ＆ Ｄ ｅ ｓ ｉ ｎＩ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅＣ ｏ ． Ｌ ｔ ｄ ． ｕ ｈ ａ ｎ４ ３ ０ ０ ５ ６， Ｃ ｈ ｉ ｎ ａ ｙＭ ｊ ｇ ｇ
桥梁建设 ２ ０ １ １ 年第 １ 期
每 ３ｍ 设置 １ 道隔板 ， 钢箱梁 一 般 截 面 顶 板 厚 ９ｍ， 腹板及底板厚２ 横隔板厚１ ２ ０ｍｍ， ４ｍｍ， ４ｍｍ。 塔 根部断面板厚根据传力需要进行了局部加厚 。 钢箱 节段间在工地现场采用全断面焊接 。 斜拉索钢锚箱 通过构造简单 、 受力明确的分配梁 设置在钢箱梁内 ，
１］ 。 与钢箱梁腹板焊接相连 ［
桥梁上部结构
1. 什么是桥梁的净跨径、计算跨径、标准跨径、总跨径、桥梁总长、建筑高度、桥高?净跨径:梁式桥的净跨径是指设计洪水位上相邻两个桥墩之间的净距。
拱式桥的净跨径是指每孔拱跨两个拱脚截面最低点之间的水平距离。
计算跨径:对于拱式桥是指相邻两个拱脚截面形心点之间的水平距离,对于梁式桥是指桥跨结构相邻两个支座中心之间的水平距离。
标准跨径: 对于梁式桥,是指两相邻桥墩中心线之间的距离,或墩中心线至桥台台背前缘之间的距离。
对于拱桥, 是每孔两个拱脚截面最低点之间的水平距离多孔桥梁中各孔净跨径的总和称为总跨径,它反映了桥下泄洪的能力。
桥梁总长:桥梁两端两个桥台侧墙或八字墙后端点之间的距离建筑高度:桥上行车路面(包括桥面铺装)或轨顶标高至桥跨结构最下缘之间的距离桥高:指桥面与低水位之差,或桥面与桥下线路路面之间的距离2. 桥梁按主要承重结构基本体系、跨径大小、行车道位置如何分类?承重结构:梁式桥,拱桥,悬索桥,钢架桥,组合系桥跨径大小:特大桥(多孔跨径L大于等于1000米,单孔跨径大于等于150米)大桥(多孔跨径L大于等于100米小于1000米,单孔跨径大于等于40米小于150米)中桥(多孔跨径L大于30米小于100米,单孔跨径大于等于20米小于100米)小桥(多孔跨径L大于等于8米小于30米,单孔跨径大于等于5米小于20米)涵洞(单孔跨径小于5米)行车道位置:上承式桥,下承式桥,中承式桥3. 梁式桥、拱式桥、悬索桥的主要承重结构是什么?主要受力特点是什么?梁式桥:主要承重结构为梁(板),受力特点:在竖向荷载的作用下,支座处只有竖向反力,梁(板)内主要产生弯拉应力。
拱桥:主要承重结构为主拱圈;受力特点在竖向荷载的作用下,支座处除了竖向反力,还有水平推力;拱圈内主要产生弯压应力。
悬索桥(吊桥):主要承重结构是缆索;受力特点:在竖向荷载作用下,缆索只承受拉力受力后,变形大,振动大。
5. 桥梁纵断面设计主要包括哪几个方面的内容?1确定桥梁总跨径 2桥梁分孔 3桥面标高 4桥下净空 5桥上及桥头纵坡布置等。
(10)桥梁上部结构计算书
桥梁上部结构计算书第一篇理论计算（上部结构）一、20m预应力混凝土组合箱梁计算书1.分析计算的主要内容⑴上部箱梁持久状态极限承载承载能力计算；⑵上部箱梁正常使用阶段抗裂计算；⑶上部箱梁持久状态压应力计算；⑷上部箱梁刚度计算。
2.计算方法及原则上部箱梁纵向计算按平面杆系理论，采用《QJX系列程序》进行计算。
根据桥梁的实际施工过程和施工方案划分施工阶段，并进行结构离散。
1.荷载取值与荷载组合⑴荷载取值①一期恒载：预应力混凝土容重取2.6t/m3。
②二期恒载：包括护栏、桥面铺装等，详见各桥梁取值。
③活载: 公路－Ⅰ级。
④温度梯度：主梁顶、底板日照温差按照《公路桥涵设计通用规范》4.3.10条规定取值计算；竖向梯度温度分布见图7-1（尺寸单位：mm）：降温梯度升温梯度图1-1 温度梯度⑤强迫位移：10mm。
⑵材料预制箱梁C40混凝土现浇接头、湿接缝C40混凝土⑶荷载组合组合一：恒载（1.05的自重系数）组合二：恒载+活载（中（边）板横向分布系数，公路I级，车道荷载，不计挂车）组合三：恒载＋活载＋温度荷载1（整体升温30）组合四：恒载＋活载＋温度荷载2（整体降温30）组合五：恒载＋活载＋温度荷载1＋强迫位移（不均匀沉降，L/3000）组合六：恒载＋活载＋温度荷载2＋强迫位移3.桥梁计算1.概述上部结构跨径为4×20m，桥宽12.50m。
共设置4片小箱梁，梁高1.2 m。
边跨中梁钢束与边跨边梁钢束布置相同，中跨中梁钢束与中跨边梁钢束布置相同。
采用刚接梁法进行横向分布系数计算，边主梁横向分布系数最大为0.744，中主梁横向分布系数为0.612。
（可以用GQJS计算）2.荷载取值①二期恒载：包括护栏、桥面铺装等，经横向分配后边梁为共计 1.795t/m，中梁为1.673m。
②预应力钢束张拉控制应力取0.75f pk，即1395Mpa。
③冲击系数：按照《公路桥涵设计通用规范》4.3.2计算求得，边梁冲击系数为μ=0.340；中梁冲击系数为μ=0.350。
桥梁结构抗震能力验算
墩柱设计：在地震作用下将会受到较大剪力和弯矩作 用，由地震反应控制。
另一方面，在强震作用下，通常希望在墩柱中(而不是 在上部结构)形成塑性铰耗散能量，以降低对结构强度 的要求。
墩柱的剪切破坏：脆性破坏，伴随着强度和刚度的急 剧下降。 墩柱的弯曲破坏：延性破坏，多表现为开裂、混凝土剥 落、压溃、钢筋裸露和弯曲等，产生很大的塑性变形。
图5.1给出了得到广泛认可的约束混凝土的应力—应变 曲线，其1 xr
(x c / cc)
(5 1)
式中：fcc 是约束混凝土的峰值纵压应力，εC为混凝土 的纵向压应变，εCC为相应于 fcc 的纵向压应变。
f c 、εCO分别为无约束混凝土的圆柱体抗压强度
延性可分为材料、截面、构件和整体延性等。 延性—般可用以下的无量纲比值μ来表示，其定义为：
式中，Δy和Δmax分 别表示结构首次屈 服和所经历过的最 大变形。延性系数 通常表示成与变形 有关的各种参数的 函数，如挠度、转 角和曲率等。
5.2.2 墩柱容许的最大塑性转角
通过桥梁结构的非线性地震反应时程分析，可得到结 构在强震作用下危险截面的最大塑性转角θp及相应的 轴力水平。
应力—应变关系为： 由平衡条件得：
求和下标j表示截面的第j种材料，Aj为相应面积，积分 号中不是两项相乘，而是函数关系。
由(5.5)和(5.6)可得M—φ关系，一般如下图所示，求解 通常采用数值解法。
对确定的轴向力Np，计算M—φ关系的步骤为：
(b) 选择参考轴，一般选截面形心轴，假定其应变为ε0； (c) 由式(5.4)求出各条带(窄条)的应变ε；
其保守估计值为：
其中，εsu为约束箍筋在最大拉应力时的应变；ρS是
桥梁上部结构检测—桥梁支座和伸缩装置检测
一、支座的更换方法
气囊顶升法
用集群气囊替换液压千斤顶，上述所有支 座更换方法只要用气囊取代千斤顶都可以称之 为气动顶升法。
起重量不受限制，通过气动提升系统的扩展组合，能 满足百吨级甚至千吨级桥梁构件的顶升；同步控制，安全 受控；可操作性好，气动提升系统体积大，重量轻；顶升 过程平稳，无附加冲击载荷；对顶升的基础要求低，特别 适合临时预制构件的工程；有利于保护桥梁构件，采用分 布荷载，避免了液压起重的集中载荷。
一、支座的更换方法
钢扁担梁法
一、支座的更换方法
钢扁担梁法
支撑位置在桥面上，支撑面为顶升梁相邻 跨的梁体。在顶升梁上打孔，绑扎钢带，安置 钢扁担梁，以相邻跨梁体为支撑基础，配合顶 升设备，抬升梁体。
对桥下场所无要求，适用于多种桥梁类型， 整个起梁过程都在桥上进行，不影响桥下通航、 通车要求。
钢扁担梁结构设计较为复杂，需进行专门 计算；要求用较大吨位千斤顶，对桥面局部压 力较大，有可能损伤梁体。
一、支座的更换方法
扁型千斤顶法
一、支座的更换方法
扁型千斤顶法
把超薄的液压千斤顶安放在主梁与盖梁的 狭小的空间内，直接顶升梁体。
机具设备很少，成本低廉；工序简单，施 工快速，中断交通时间很短；对桥下场所无要 求，适用于多种桥梁类型。
由于扁型千斤顶的特殊构造，导致其行程 较短，可能需要多次顶升才能到位。
二、关于梁体的顶升
国内代表性桥梁顶升工程
浙赣线玉山下镇跨线桥
二、关于梁体的顶升
国内代表性桥梁顶升工程
甬金高速公路澄潭江大桥
二、关于梁体的顶升
国内代表性桥梁顶升工程
开阳高速公路某桥
二、关于梁体的顶升
简支梁桥上部结构设计实习总结
简支梁桥上部结构设计实习总结
本次实习的主要内容是为一个简支梁桥设计上部结构。
经过详细了解工程条件后,决定采用预应力混凝土简支梁作为主要结构。
1. 制定结构方案
考虑到经济性和施工难易程度,决定采用5×10米的简支预应力箱型梁作为主梁。
主梁下设置箱型梁作为辅助梁。
2. 进行力学计算
根据桥面车载标准,计算主梁的孔截面并进行截面校验。
同时考察侧向稳定性,计算需要设置的辅助梁数量和位置。
3. 绘制设计图纸
制作主梁截面图、辅助梁布置图、锚固布置图等施工图。
注明所有尺寸,材质和要求。
4. 进行现场督导
实际施工过程中,检查预应力钢筋布置、浇筑浆量和强度等,确保质量。
解答施工人员的疑问,指导安全施工。
5. 总结
本次实习对简支梁桥结构设计有了初步的了解。
从理论到实践都收
获很多。
这对我今后的工作将很有帮助。
以上就是根据您提供的标题自动生成的一个简单实习总结大纲,您可以参考或者自行修改完善内容。
桥梁检测的内容及检测方法
桥梁检测的内容及检测方法1桥梁检测的意义桥梁在长期的使用过程中难免会发生各种结构损伤，桥梁检测就是要根据实际情况对桥梁进行评估，它主要有以下两个重要意义：一是通过对桥梁的使用状况、缺陷及损伤进行全面、细致、深入的现场检测，明确缺陷和损伤的性质、部位、严重程度及发展趋势，寻找缺陷及损伤产生的原因，以便分析、评价缺陷及损伤对桥梁使用性能和承载力的影响，为桥梁维护、加固基改造设计提供及时、有针对性的第一手资料。
二是通过对桥梁的全面检测，系统地收集当前桥梁技术数据，积累技术资料，为充实桥梁数据库、加强桥梁科学管理和提高桥梁技术水平提供必要条件；通过合理设计检测的方法，辅以布设长期监测设备，逐步建立桥梁健康监测系统，确保桥梁长期安全运营，以发挥其最佳经济效益和社会效益。
2.桥梁检测依据桥梁检测主要依据中华人民共和国国家、交通部及建设部等颁发的标准和规范进行，有关的技术标准各规范如下：(1)《公路工程质量鉴定办法》交公路发446号；(2)《公路养护技术规范)(JTJ73-96)；(3)《公路工程技术标准》(JTGB01-2003)；(4)《公路旧桥承载力鉴定方法(试行)桥梁设计准则》(CJJ11-93)；(5)《城市桥梁设计荷载标准》(CJJ77-98)JTJ073。
3桥梁检测种类桥梁检测的种类分为经常性检测、定期检测和特殊检测三种。
经常性检测是指路段检查人或桥梁养护人员在各种天气情况下对桥梁进行观察，目的是确保桥梁结构功能正常，使结构能得到及时的养护和紧急处治，对一些重大问题作出报告。
定期检测是依靠富有经验的专职桥梁检查工程师，以目视观察为主，辅以必要的工具、常规测量仪器、照相机和其他器材等手段，实地判断病害原因，作出质量状况评分，并估计需要维修的范围及方法，或提出限制交通的建议，是对桥梁结构的质量状况进行定期跟踪的全面检查。
特殊检测是因各种特殊原因由专家们依据一定的物理、化学无破损检验手段对桥梁进行的全面察看、测强和测缺，旨在找出损坏的明确原因、程度和范围，分析损坏所造成的后果以及潜在缺陷可能给结构带来的危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁上部结构设计验算内容
一、预应力混凝土梁
1.持久状况正常使用极限状态计算（结构抗裂验算，第六章）
参照《公路钢筋混凝土及预应力混凝土桥涵设计规范》（以下简称桥规）6.3.1条，对预应力混凝土受弯构件进行正截面和斜截面抗裂验算。
(1)、正截面拉应力要求
a.全预应力构件短期效应组合
预制构件（对应桥梁博士正常使用组合II）σst-0.85σpc≤0
分段浇筑构件（对应桥梁博士正常使用组合II）σst-0.80σpc≤0
即短期效应组合下不出现拉应力。
b.A类构件（短期效应组合）
短期效应组合（对应桥梁博士正常使用组合II）σst-σpc≤0.7f tk
长期效应组合（对应桥梁博士正常使用组合I）σlt-σpc≤0
即长期组合不出现拉应力，短期组合不超过限值。
(2)、斜截面主拉应力要求
a. 全预应力构件（短期效应组合）
预制构件 (对应桥梁博士正常使用组合II）σtp≤0.6f tk
现场浇筑构件(对应桥梁博士正常使用组合II）σtp≤0.4f tk
b. A类构件短期效应组合
预制构件 (对应桥梁博士正常使用组合II）σtp≤0.7f tk
现场浇筑构件(对应桥梁博士正常使用组合II）σtp≤0.5f tk
2、持久状况和短暂状况构件的应力计算（持久状况）
持久状况预应力混凝土构件应力计算参照《桥规》7.1条的规定加以考虑。
计算使用阶段正截面混凝土的法向压应力和斜截面混凝土的主压应力，并不得超过规定限值。
考虑预加力效应，分项系数取1.0，并采用标准组合，汽车荷载考虑冲击系数。
（1）正截面验算：标准组合下(对应桥梁博士正常使用组合III）
构件受压区边缘混凝土法向压应力σkc+σpt≤0.5f ck
（2）斜截面验算：标准组合下构件边缘混凝土主压应力
(对应桥梁博士正常使用组合III）σcp≤0.6f ck
3、持久状况和短暂状况构件的应力计算（短暂状况）(对应桥梁博士施工阶段应力）
短暂状况预应力混凝土应力验算根据《桥规》7、2、8条，计算在预应力和构件自重等施工荷载作用下截面边缘的法向应力。
（1）法向压应力：σcc t≤0.70f ck’
（2）法向拉应力：（拉应力σct t不应超过1.15f tk’）
a．当σct t≤0.70f tk’，预拉区纵向钢筋配筋率不小于0.2%
b．当σct t＝1.15f tk’，预拉区纵向钢筋配筋率不小于0.4%
c．当0.70f tk’＜σct t＜1.15f tk’，预拉区纵向钢筋配筋率线性内插
4、持久状况承载能力极限状态验算
(1)、正截面抗弯承载能力(对应桥梁博士承载能力组合I）
根据《桥规》5.1.5条，按基本组合进行持久状况正截面抗弯承载能力极限状态计算。
γ0S≤R
(2)、斜截面抗剪承载能力(对应桥梁博士单独抗剪设计模块）
根据《桥规》5.2.6～5.2.11条，进行持久状况斜截面抗剪承载能力极限状态计算。
截面尺寸验算：γ0V d≤0.51*10-3*（f cu,k）0.5bh0，不满足时加大截面，
当γ0V d≤0.50*10-3*α2f td bh0时，可不进行斜截面抗剪承载能力极限状态计算，
仅需按照9.3.13条构造要求配置箍筋。
混凝土承载能力：不满足时需配箍筋，由混凝土和箍筋共同承担V d不少于60%。
斜截面承载能力：由弯起钢筋承担不大于40%。
(3)、斜截面抗弯承载能力
受弯构件的纵向钢筋和箍筋，当符合《桥规》第9.1.4条、第9.3.9~9.3.13条之要求时，可不进行斜截面抗弯承载力验算。
5、挠度验算
根据《桥规》6.5.3条，受弯构件在使用阶段挠度（乘以长期增长系数)在消除结构自重的影响下不超过计算跨径的1/600。
6、预拱度设置
根据《桥规》6.5.4条，预应力产生的反拱值大于荷载短期效应组合计算的长期挠度时不设置预拱度，小于时取差值为预拱度。
7、钢铰线应力
根据《桥规》7.1.5条，使用阶段受拉区钢铰线、粗钢筋的最大拉应力（对应桥梁博士正常使用组合III)，其数值与施工阶段无关。
构件受拉区钢绞线、钢丝最大拉应力σkc+σpt≤0.65f ck
构件受拉区精轧螺纹钢筋最大拉应力σkc+σpt≤0.8f ck
8、最小配筋率
根据《桥规》9.1.12条，预应力受弯构件最小配筋率必须满足。
9、预应力管道最小保护层
预应力曲线平面内、平面外混凝土最小保护层厚度参照《桥规》9.4.8条进行计算。
10、对结构支撑反力，取正常使用极限状态荷载组合Ⅲ。
二、钢筋混凝土梁
1、持久状况承载能力极限状态验算
参见预应力混凝土梁。
2、裂缝宽度验算
根据《桥规》6.4条，钢筋混凝土构件在正常使用极限状态下应按短期效应组合并考虑长期效应影响进行验算。
⎪⎪⎭
⎫ ⎝⎛++=ρσ1028.0303
21d E C C C W s ss tk
()f
f p
s h b b bh A A -++=
0ρ。
