IFIX组态软件在自动化综合监控中的运用

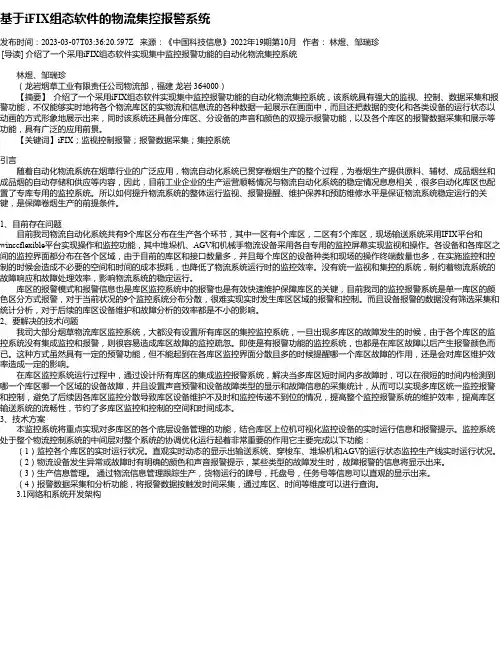

基于iFIX组态软件的物流集控报警系统
基于iFIX组态软件的物流集控报警系统发布时间：2023-03-07T03:36:20.597Z 来源：《中国科技信息》2022年19期第10月作者：林煜、邹瑞珍[导读] 介绍了一个采用iFIX组态软件实现集中监控报警功能的自动化物流集控系统林煜、邹瑞珍（龙岩烟草工业有限责任公司物流部，福建龙岩 364000）【摘要】介绍了一个采用iFIX组态软件实现集中监控报警功能的自动化物流集控系统，该系统具有强大的监视、控制、数据采集和报警功能，不仅能够实时地将各个物流库区的实物流和信息流的各种数据一起展示在画面中，而且还把数据的变化和各类设备的运行状态以动画的方式形象地展示出来，同时该系统还具备分库区、分设备的声音和颜色的双提示报警功能，以及各个库区的报警数据采集和展示等功能，具有广泛的应用前景。
【关键词】iFIX；监视控制报警；报警数据采集；集控系统引言随着自动化物流系统在烟草行业的广泛应用，物流自动化系统已贯穿卷烟生产的整个过程，为卷烟生产提供原料、辅材、成品烟丝和成品烟的自动存储和供应等内容，因此，目前工业企业的生产运营顺畅情况与物流自动化系统的稳定情况息息相关，很多自动化库区也配置了专库专用的监控系统。
所以如何提升物流系统的整体运行监视、报警提醒、维护保养和预防维修水平是保证物流系统稳定运行的关键，是保障卷烟生产的前提条件。
1、目前存在问题目前我司物流自动化系统共有9个库区分布在生产各个环节，其中一区有4个库区，二区有5个库区，现场输送系统采用IFIX平台和winccflexible平台实现操作和监控功能，其中堆垛机、AGV和机械手物流设备采用各自专用的监控屏幕实现监视和操作。
各设备和各库区之间的监控界面都分布在各个区域，由于目前的库区和接口数量多，并且每个库区的设备种类和现场的操作终端数量也多，在实施监控和控制的时候会造成不必要的空间和时间的成本损耗，也降低了物流系统运行时的监控效率。
没有统一监视和集控的系统，制约着物流系统的故障响应和故障处理效率，影响物流系统的稳定运行。
基于IFIX组态软件和西门子PLC的应用系统
作者简介：郑武胜（1991-），男，电气工程师，本科，主要从事塑料行业电气自动化研发工作。
收稿日期：2020-07-07如今，在工业控制领域中，大多数是基于PLC 设计的控制系统。
在大多数PLC 控制系统中，使用可视化面板进行开发设计，例如西门子PLC 系统使用西门子触摸屏自带的SIMATIC WinCC 软件，虽然使用PLC 系统自带的软件设计的触摸屏设计流程简单、兼容性高，但是设计的灵活性不足，特别是在数据的存储和打印功能上存在诸多不便，如自定义报表导出、数据监控等操作。
相比之下，组态软件则可以提供多种自动化解决方案，使设计更加灵活，本文以IFIX 组态软件和西门子PLC 的应用为案例，介绍IFIX 组态软件应用及与西门子PLC 系统的各种功能连接。
1 IFIX 组态软件与西门子PLC1.1 IFIX 组态软件IFIX 是一种实现现场数据采集、过程可视化和过程监控的自动化工具，其运行在windows 环境下，具有很好的兼容性和拓展性，适合复杂系统操作和数据监控。
本文以IFIX5.8版本为例，主要使用IFIX 组态软件开发可视化操作界面、过程数据监控、报警功能以及报表自动生成这几个主要功能。
IFIX 组态软件功能示意图如图1所示。
1.2 西门子PLC 系统控制系统的硬件部分选择PLC 来进行设计，PLC 即可编程逻辑控制器，它具有可靠性高、编程简单、接口丰富等特点，广泛应用于目前工业控制领域。
本文选用西门子1500系列PLC 中的CPU -1513为硬件主体框架，ET200SP 为分布式I/O 构成，执行控制系统的逻辑判断、数据运算、数据采集接口等功能。
西门子PLC 系统示意图如图2所示。
2 系统组态2.1 配置IFIX 通讯IFIX5.8组态软件提供多种通讯方式，本文以基于IFIX 组态软件和西门子PLC 的应用系统郑武胜,庄志嘉(广东金明精机股份有限公司，广东 汕头 515098)摘要：本文介绍了基于IFIX 组态软件和西门子PLC 的的应用系统，在PLC 设计的系统中一般通过可视化面板进行操作，功能简单，功能拓展有限，而通过组态软件设计的可视化操作系统，可以使用组态软件的功能和拓展第三方插件，完善和丰富系统操作功能，提高系统自动化可视化程度及数据监控功能。
iFIX是全球最领先的HMISCADA自动化监控组态软件
iFIX概况iFIX是全球最领先的HMI/SCADA自动化监控组态软件，已有超过300，000套以上的软件在全球运行。
世界上许多最成功的制造商都依靠GE Fanuc的iFIX软件来全面监控和分布管理全厂范围的生产数据。
在包括冶金、电力、石油化工、制药、生物技术、包装、食品饮料、石油天然气等各种工业应用当中，iFIX独树一帜地集强大功能、安全性、通用性和易用性于一身，使之成为任何生产环境下全面的HMI/SCADA解决方案。
利用iFIX各种领先的专利技术，可以帮助企业制定出更快、更有效的商业及生产决策，以使企业具有更强的竞争力。
iFIX：功能强大的监控软件GE Fanuc的iFIX是世界领先的工业自动化软件解决方案，提供了生产操作的过程可视化、数据采集和数据监控。
iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反映，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。
过程处理及监控解决方案中的一员iFIX是GE Fanuc过程处理及监控产品中的一个核心组件。
它可以为准确开放安全的数据采集及管理企业级的生产过程提供一整套的解决方案。
iFIX是为过程管理度身定造的解决方案。
它为水及污水处理、石油天然气，特别是那些需要符合FDA21CFR Part 11标准的相关工业应用提供了强大功能。
iFIX特性易于扩展和集成由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。
无论是简单的单机人机界面(HMI)，还是复杂的多节点、多现场的数据采集和控制系统(SCADA)，iFIX都可以方便地满足各种应用类型和应用规模的需要。
iFIX灵活的系统结构意味着：iFIX不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模。
分布式网络结构iFIX提供真正的分布式、客户/服务器结构，为系统提供最大的可扩展性。
组态软件iFIX中的标签组功能在热风炉监控系统中的应用
《工业控制计算机》２００８ 年 ２１ 卷第 ６ 期
表 １ ４＃ 高炉热风炉 ｉＦＩＸ 数据库部分相似标签
标签 ＲＦＬ４＿ＬＺ１＿ＦＱＪ ＣＹ ＲＦＬ４＿ＬＺ１＿ＦＱＷＤ ＲＦＬ４＿ＬＺ１＿ＬＤ１ＷＤ ＲＦＬ４＿ＬＺ１＿ＬＤ２ＷＤ ＲＦＬ４＿ＬＺ２＿ＦＱＪ ＣＹ ＲＦＬ４＿ＬＺ２＿ＦＱＷＤ ＲＦＬ４＿ＬＺ２＿ＬＤ１ＷＤ ＲＦＬ４＿ＬＺ２＿ＬＤ２ＷＤ ＲＦＬ４＿ＬＺ３＿ＦＱＪ ＣＹ ＲＦＬ４＿ＬＺ３＿ＦＱＷＤ ＲＦＬ４＿ＬＺ３＿ＬＤ１ＷＤ ＲＦＬ４＿ＬＺ３＿ＬＤ２ＷＤ
注意：Ｉｎｔｅ ｌｌｕｔｉｏｎ 强力建议在“替换”域中使用标签名的全名。
１）如果需要用数据点代表某个特定的过程值时，用符号创 建的画面；
２）创建多个不同的标签组文件，在画面中这些文件可以表 示不同的标签；
３）当打开画面或新的画面代替已有的画面时，加载标签组 文件。 ３．６ 标签组文件内容
表 ２ ４＃ 高炉热风炉 ｉＦＩＸ 标签组（热风炉画面）
Ｐｒｉｖａ ｔｅ Ｓｕｂ Ｃｍｄ Ｎｏ２＿Ｃｌｉｃ ｋ（） ＵＳＥＲ．ＣＵＲＲＥＮＴＥＱＵＥＰ．Ｃｕｒｒｅ ｎｔＶａ ｌｕｅ ＝ ″ＬＺ２″
ＵＳＥＲ．Ｔａ ｇ Ｇｒｐ Ｎａ ｍｅ ．Ｃｕｒｒｅ ｎｔＶａ ｌｕｅ ＝ ″ＬＨ２″ Ｍｅ ．Ｌｏａ ｄ Ｔａ ｇ Ｇｒｏｕｐ Ｆｉｌｅ ″ＬＨ２″ Ｃｌｏｓ ｅ Ｐｉｃ ｔｕｒｅ ″阀操作″
ＴＧＤＰｒｅ ｆｉｘＳｔｒｉｎｇ ＝ ″ＲＦＬ４＿″＆ ｇ ｓ ｔｒＥｑ ｕｉｐ ｍｅ ｎｔＩＤ
Ｅｎｄ Ｐｒｏｐ ｅ ｒｔｙ
４．５ 切换 ３ 座热风炉监控工艺画面
Ｐｒｉｖａ ｔｅ Ｓｕｂ Ｃｍｄ Ｎｏ１＿Ｃｌｉｃ ｋ（） ＵＳＥＲ．ＣＵＲＲＥＮＴＥＱＵＥＰ．Ｃｕｒｒｅ ｎｔＶａ ｌｕｅ ＝ ″ＬＺ１″ ＵＳＥＲ．Ｔａ ｇ Ｇｒｐ Ｎａ ｍｅ ．Ｃｕｒｒｅ ｎｔＶａ ｌｕｅ ＝ ″ＬＨ１″ Ｍｅ ．Ｌｏａ ｄ Ｔａ ｇ Ｇｒｏｕｐ Ｆｉｌｅ ″ＬＨ１″ Ｃｌｏｓ ｅ Ｐｉｃ ｔｕｒｅ ″阀操作″ Ｅｎｄ Ｓｕｂ
iFIX组态软件在水厂自动化系统中的应用
iFIX组态软件在水厂自动化系统中的应用随着技术的发展和管理要求的提高，要求水厂提高自动化水平、实现水厂管控一体化，实现全面的水厂数字化管理。
为了达到上述要求，首先必须实现水厂现场数据采集、过程监控功能，在此基础上再实现集中控制联网监控功能，之后实现水厂实时监控信息系统。
iFIX是GE Fanuc自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。
基于开放的组件技术，专为工厂级系统之间提供易于集成和协同工作环境设计。
1 iFIX HMI/SCADA软件简介iFIX的设计在软件内核中充分使用了当前最先进的软件技术678，包括微软的VBA、OPC、ActiveX控件、COM/DCOM……更使用了基于面向对象的框架结构，IFIX能实施高性能的自动化解决方案，而且使系统的维护、升级和扩展更加方便。
以下是IFIX的一些先进的技术特点：·功能强大的即插即解决技术；·组件对象结构；·集成发展环境Workspace TM；·VBA (Visual Basic for Application)脚本；·完整的OPC (OLE for Process Control)支持，OLE, Active TM支持；·增强的安全性和可靠性；·强大的图形功能；·自定义的专家向导及功能按钮；·Internet支持；·增强的报警功能；·增强的网络功能。
2 系统概况自来水处理工艺包括：源水取水、投药消毒、反应沉淀、过滤、送水到给水管网，根据工艺流程要求及集散控制理论，分别在投药消毒间、过滤间、送水泵房设立PLC分控站，中央控制室设立集中监控中心，取水泵房为远程FIX网络节点，系统结构如图所示。
该系统的特点是监控中心通过网络与各分控站交换数据，各分控站根据控制程序独立控制该工艺环节的所有被控设备，当系统网络中断时也不影响该分控站的运行，或某一分控站出现故障时不会影响其他分控站的运行，系统具有较高安全性和可靠性。
iFIX在监控系统中的集成设计开题报告
iFIX在监控系统中的集成设计开题报告一、选题背景：近年来，随着工业自动化和信息化水平的不断提高，监控系统越来越被广泛应用于各种工业环境中，例如工厂环境、物流仓储、交通运输、能源管理等领域。
监控系统可以帮助运营商对生产过程进行实时监控、数据采集和处理，并及时发现和解决问题，从而提高生产效率和降低生产成本。
在监控系统中，iFIX是一种广泛应用的基于Windows平台的软件平台。
iFIX可以实现对各种数据来源的实时监控，并提供强大的数据分析、处理和报告功能。
因此，在监控系统的集成设计中，iFIX的应用不可忽视。
在本文中，我们将介绍iFIX在监控系统中的集成设计原理，探讨如何将它与其他系统集成，实现监控系统的协同工作。
二、研究目的：本研究旨在：1. 深入了解iFIX在监控系统中的基本原理和功能；2. 探索如何将iFIX与其他系统集成，实现监控系统的协同工作；3. 分析iFIX在监控系统集成设计中的优缺点，给出改进建议。
三、研究方法：本研究将采用文献综述法和案例分析法。
首先，我们将查阅相关文献，了解iFIX在监控系统中的基本原理和功能；其次，我们将分析监控系统的需求和iFIX的特点，探索如何将它与其他系统集成；最后，我们将从案例中总结iFIX在监控系统集成设计中的优缺点，并给出改进建议。
四、预期结果：通过本研究，我们预期达到以下目标：1. 理解iFIX在监控系统中的应用原理，掌握其基本功能和特点；2. 了解如何将iFIX与其他系统集成，实现监控系统的协同工作；3. 分析iFIX在监控系统集成设计中的优缺点，并给出改进建议。
五、研究意义：本研究对于改进监控系统集成设计具有一定的参考价值。
它可以帮助监控系统设计人员更好地了解iFIX在监控系统中的作用和优势，从而更好地利用它的功能实现监控系统的协同工作，提高系统的效率和可靠性。
iFix在电厂综合吹灰控制系统中的应用
间等参数的设置和吹灰过程的监控。但两套电控柜相距较远， 且均安置
在 炉旁工 作平 台 ， 利 于 日常操 作 。因 此 ， 锅 炉 主控 室 内设 置一 套 上 不 在 图 ３ 蒸 汽吹灰 监控 画面 位机 监控 系统 ， 实施对 两套 吹灰 系统 的控制 和监 视 。上位 机采 用工 业计 Ｐ 然 Ｆｘ Ｆｘ 算机 为硬 件核心 ， ｉｉ监 控组 态软 件 为平 台 ， 以 Ｆｘ 开发 了 一套 电 厂综 合 吹 先被 Ｏ Ｃ采集 并存 储 ， 后 在 将采 集 的 的 数据 传 递 给 ｉｉ。同样 ｉｉ 下 发的数 据 ， 也要通 过 ＯＰ Ｃ传 递给 Ｐ Ｃ Ｐ Ｌ 。Ｏ Ｃ作 为 一个 开放 的数 据接 灰监 控系 统。系 统基本 硬件 结构如 图 １ 所示 ｔ ３２ 上 位 机监 控 画面 ： ． 电厂综 合 吹灰 监 控系 统上 位机 画 面 主要 由 口， 以实现组 态软 件与 硬件 的广泛 通信连 接 。 可 脉 冲燃气 吹灰系统 监 控 哂 面和 长 伸 缩蒸 汽 吹灰 控 制 系 统 两部 分 组 成 。 每个部 分分男 有主监 控 画面一 个（ 图 ２ 图 ３所示 ） 以及 参 数设 定 、 ４ 如 、 ， 支
的一 大难题 。随着 受热 面 的积 灰 和结 焦 ， 管束 的 热效 率 降低 ， 锅炉 排 烟 温度 升高 ， 阻系数 加 大 ， 得锅 炉 综 合 能 耗 上 升 。提 高 了 运行 成 本 。 风 使 针对 锅炉 的积灰 问题 ， 在比较 常用 的对策 即是 锅炉 在线 吹灰系 统 。 现
泛 的各 品牌 Ｐ Ｃ、 Ｃ Ｌ Ｄ Ｓ以及智 能仪 表均 可 以驱 动 ， 用 户 自定义 的或通 对 信协 议 比较特殊 的设备 ， 提供 了标 准开发 工具 ， 还 以便使 用者 的应用 。 ｉｉ Ｆｘ最基本 的两个 功能 为数 据采集 和 数据 管理 。另 外 ， 还具 有报 它 表功 能 、 式结构 功能 以及 用 户 、 开放 系统 应用 功 能 。能 够充 分 实现 使 用 者 的开发 意图 。 ３ ｉｉ 电厂综 合吹灰 控制 系统 中的应 用 Ｆｘ在 。
组态软件在自动化系统中的作用
组态软件在自动化系统中的作用随着科技的发展和自动化技术的成熟，组态软件在自动化系统中的作用日益重要。
组态软件充当了自动化系统的大脑和控制中心，能够实现对工业过程的可视化监控、数据分析和智能控制。
本文将重点探讨组态软件在自动化系统中的作用，并分析其优势和应用案例。
一、组态软件的基本概述组态软件，也被称为人机界面软件或监控软件，是一种通过图形化界面与自动化设备进行交互的工具。
它能够将自动化系统中的各种设备、传感器和执行器等进行连接，并将这些数据以可视化的形式展示出来。
通过组态软件，操作员可以直观地了解工业过程的状态、参数和运行情况，从而实现对自动化系统的全面控制和管理。
二、组态软件的功能和特点1. 可视化监控：组态软件可以将自动化系统中的各种数据以图形化、表格化或报表化的形式展示出来，使操作员可以直观地了解工业过程的运行状态和相关参数。
2. 数据采集与分析：组态软件能够实时采集和记录自动化系统中的各种数据，并对数据进行统计和分析。
通过对数据的分析，可以及时发现问题和异常，实现对自动化系统的优化和改进。
3. 报警与故障诊断：组态软件可以设置各种报警规则和故障诊断模型，一旦自动化系统发生故障或异常，即可及时向操作员发出警报和诊断信息，帮助他们快速定位和解决问题。
4. 远程监控与控制：组态软件支持远程监控和控制功能，操作员可以通过网络连接远程访问自动化系统，并对其进行监控和控制。
这种方式能够实现远程管理和运维，提高工作效率和便捷性。
5. 系统集成与接口：组态软件能够实现多种自动化设备的集成和接口，使各种设备之间能够互联互通，实现信息共享和资源共享。
三、组态软件的优势和应用案例1. 提高生产效率：通过组态软件的可视化监控和智能控制功能，操作员能够更好地理解和掌握自动化系统的运行情况，及时发现和解决问题，从而提高生产效率和质量。
2. 减少人为错误：组态软件可以自动化执行一些重复、繁琐或危险的操作，减少人为干预，降低操作风险和错误率。
FIX组态软件在水厂自动化系统中的应用.
FIX组态软件在水厂自动化系统中的应用一、FIX组态软件简介美国INTLLUTION公司开发的FIX软件是一个基于WINDOWS环境下，32位元数据采集和控制软件包，FIX软件独一无二的分布式客户机/服务器结构，使用户可以在企业的不同层次都很方便地获得现场实时信息，并通过硬件加密锁使系统运行更为可靠。
使用FIX时首先建立数据库文件，绘制静态工艺画面，然后再通过LINK命令建立动态连接，使数据库数据与静态工艺画面动态地连接起来，最后通过应用程序运行显示。
二、七里浦水厂自动化工艺简介浙江省余姚市自来水有限公司七里浦水厂总设计能力为8万吨/日，水处理工艺流程如下：水厂水源取自梁辉水库和四明湖水库，水库源水经稳压井稳压配水，输送到净水厂厂区预加氯和加矾后，经管式静态混合器混合，再经过折板反应池和平流池进入气水反冲洗滤池，过滤后的清水再后加氯工艺流入清水池，清水池的水通过出水管流入送水泵房吸水井，最后送水泵房从吸水井把水送入管网。
制水工艺实现自动化主要是对工艺中的加药和过滤过程实现自动化控制，从而降低电耗、药耗和人工成本，减轻劳动强度，增加>'/jingjilunwen/' target='_blank'class='infotextkey'>经济效益，并为水厂工作稳定、可靠和水质优良提供重要保证。
三、FIX软件在水厂自动化监控中的应用我们对现今流行的几种监控软件(INTELLUTION 公司的FIX，GE公司的CIMPLICITY，WINDERWARE公司的INTOUCH，SIEMENS公司的WINCC)进行比较，发现FIX软件针对水处理行业有独到之处：100%的数据完整性和安全性；快速、方便和>'/jingjilunwen/' target='_blank' class='infotextkey'>经济的数据采集；作为ACTIVE控件的报警总汇，可根据报警条件进行操作员BP机呼叫；可以通过企业网和因特网共享信息；符合行业规定；完全的报表支持，可自定义模块，可通过EXCEL，CRYSTAL REPORTS或ODBC生成报表；可以远程监控和控制等特性；通过分析比较，我们选用FIX软件作为七里浦水厂自动化监控的组态软件。
监控软件IFIX4.0.
• •
• 数字量输入（DI） — 每扫描一次，数字量输入 •
块从DIT 表中的I/O 地址中读取数字量数据 数字量输出（DO）— 每接收到的值，数字量输 出块把一模拟量信号送入DIT 表中的I/O 地址
二.图形绘画与动画对象
1.工作台提供了图形设计工具，包括图形文字、动 画和图表工具，方便生成操作员易于理解的画面
• 用来配置本地节点（一台运行iFIX 软件的
计算机）生成一个配置文件，名叫SCU系统 配置应用文件.有关节点的所有信息存储在 SCU 文件中.
第四章 工程的建立
一.过程数据库
过程数据库是iFIX 系统的核心，从硬件中获取 或给硬件发送过程数据。过程数据库由标签（块） 组成。建立过程数据库可以用数据库编辑器或者 用导入/导出数据库。 常用的数据类型： 模拟量输入（AI） — 每扫描一次，模拟量输入 块从DIT 表中的I/O 地址中读取模拟量数据 模拟量输出（AO） — 每接收到的值，模拟量输 出块把一模拟量信号送入DIT 表中的I/O 地址
1.标签组提供了一种省时的解决方案，用户 可以创建一幅画面来监视多个控制过程.每 个阀门操作界面和模拟量信息画面都创建 一个标签组。 2.标签组是由符号、替换和可选的描述项组 成 -符号用于画面中数据源或文字的表述项 -替换是用于替换画面中符号的字符串
3. 定义符号 当在画面中输入符号时, 在符号名开始 和结尾处输入(@)， 这样可让 iFIX 区分标 签组符号和普通文本 例如： - 若在画面中使用“KKS”符号，在数据连接的 数据源中输入：@KKS@ - 当 iFIX 读该格式文本时, 则说明该文本是标 签组符号 - 当画面打开该符号时将用定义的内容替换I/O 驱动器从过程硬 件的寄存器中读取数 据， 该数据传入DIT →SAC（具有扫描、 报警和控制的功能） 扫描DIT，从DIT 中 读数，该数据传入过 程数据库PDB →操 作 员站向PDB 发出 请求，则图形显示的 对象就是PDB 的数据
基于iFIX组态软件的变配电监控管理系统
基于iFIX组态软件的变配电监控管理系统摘要：介绍了某厂变配电监控管理系统的设计与实现方法，本系统采用了iFIX组态软件所提供的SCADA和HMI组件，对所有变配电设备进行自动化监控，实现了以测、控、管、计量于一体的自动化控制和管理系统。
关键词：变配电系统；监控管理系统；iFIX1 引言为了降低单产能耗，提高变配电系统的科学管理水平，有必要利用现代计算机技术、网络技术、现代通信技术、智能测控技术、自动控制技术等领域的最新成果，建立企业的变配电监控与管理系统。
本系统采用iFIX组态软件，根据变配电设备的分布情况，在变配电监控管理中心设置一台变配电监控操作员站，监控全厂各个变配电室设备运行状况。
变配电监控操作员站通过工业以太网与各个子站连接，构成一个整体电力综合自动化系统，完成所有变配电设备的自动化监控，以及电量消耗监测、计量、统计。
2 系统结构设计2.1 系统体系结构本系统是一个综合现代化通讯、计算机和自动控制技术和全分布式计算机监控和管理的系统，采用B/S(浏览器/服务器)和C/S（客户机/服务器）相结合的模式，设置和设计遵循实用性、集成性、可扩展性、先进性、专业性、开放性、安全性和经济性的原则。
实现对企业变配电各个系统的自动控制、远程监控、集成管理，提高各系统的自动化程度、系统运行可靠性以及各系统的管理水平，减少人力资源，实现以测、控、管、计量于一体的自动化控制和管理系统。
本系统应用实时操作系统、前端数据采集系统、智能设备接入系统、非智能设备转入系统等先进技术实现全部变配电设备和监测仪表的全面监控，保障设备的稳定运行和数据的有效记录、分析。
变配电系统监控层是变配电监控与信息管理系统的基础。
它由多个相对独立的功能子系统组成，这些子系统可能是按照工艺划分的，也可能是按照地理位置划分的，分别完成不同类型或区域的变配电子系统数据采集、监控与控制命令的执行。
为变配电系统集中监控层提供基础数据，并完成变配电系统集中监控层发出的操作命令等。
iFix软件介绍
iFix软件介绍iFIX 概况iFIX是全球最领先的HMI/SCADA自动化监控组态软件，已有超过300，000套以上的软件在全球运行。
世界上许多最成功的制造商都依靠GE Fanuc的iFIX软件来全面监控和分布管理全厂范围的生产数据。
在包括冶金、电力、石油化工、制药、生物技术、包装、食品饮料、石油天然气等各种工业应用当中，iFIX 独树一帜地集强大功能、安全性、通用性和易用性于一身，使之成为任何生产环境下全面的HMI/SCADA解决方案。
利用iFIX各种领先的专利技术，可以帮助企业制定出更快、更有效的商业及生产决策，以使企业具有更强的竞争力。
iFIX：功能强大的监控软件GE Fanuc 的iFIX是世界领先的工业自动化软件解决方案，提供了生产操作的过程可视化、数据采集和数据监控。
iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反映，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。
过程处理及监控解决方案中的一员iFIX是GE Fanuc过程处理及监控产品中的一个核心组件。
它可以为准确开放安全的数据采集及管理企业级的生产过程提供一整套的解决方案。
iFIX是为过程管理度身定造的解决方案。
它为水及污水处理、石油天然气，特别是那些需要符合FDA 21 CFR Part 11标准的相关工业应用提供了强大功能。
iFIX特性易于扩展和集成由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。
无论是简单的单机人机界面(HMI)，还是复杂的多节点、多现场的数据采集和控制系统(SCADA)，iFIX都可以方便地满足各种应用类型和应用规模的需要。
iFIX灵活的系统结构意味着：iFIX 不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模。
分布式网络结构iFIX提供真正的分布式、客户/服务器结构，为系统提供最大的可扩展性。
iFix在电厂综合吹灰控制系统中的应用
iFix在电厂综合吹灰控制系统中的应用作者：栾坤来源：《神州》2011年第36期【摘要】iFix是全球最领先的HMI/SCADA自动化监控组态软件，该软件在某电厂综合吹灰控制系统中的应用，使得系统中的脉冲燃气吹灰系统和长伸缩蒸汽吹灰系统二者合二为一，即在监控上实现了统一，又在控制过程中提供了有力的帮助。
通过iFix构建的监控系统可以实现该综合吹灰控制系统的参数设置、设备控制、运行监控、历史数据记录等功能，方便了吹灰器操作人员的操作和对设备运行状态的监视，简化了操作流程，减轻了劳动强度。
【关键词】iFix；吹灰；上位机监控【中图分类号】TP311【文献标识码】B【文章编号】1009-5071(2011)12-0271-02某电厂主机为一台670t/h燃煤锅炉，原有24点燃气脉冲吹灰器。
吹灰控制柜置于锅炉旁6米平台处。
现因燃料煤质改变，新增加长伸缩式蒸汽吹灰器10支。
控制柜置于锅炉中央控制室旁配电间中。
两套系统均能实现自动吹灰，但控制上相互独立，不利于吹灰过程的监控及吹灰效果的实时观测。
为此，应用iFix监控软件设计上位机监控系统，置于中央控制室内。
既能够及时根据锅炉工况适时启动吹灰系统，又能够检测吹灰器运行过程及效果。
1燃煤电厂吹灰及其控制系统燃煤电厂锅炉积灰、结焦问题一直是困扰着锅炉运行工程技术人员的一大难题。
随着受热面的积灰和结焦，管束的热效率降低，锅炉排烟温度升高，风阻系数加大，使得锅炉综合能耗上升。
提高了运行成本。
针对锅炉的积灰问题，现在比较常用的对策即是锅炉在线吹灰系统。
锅炉吹灰系统根据其吹灰原理，主要分为声波吹灰、燃气脉冲吹灰、蒸汽吹灰、水力除灰等。
其中，又以脉冲燃气吹灰和蒸汽吹灰最为常用。
除灰效果明显，可实现在线吹灰，吹灰过程中引起的炉况波动较小。
在该燃煤锅炉系统中，即采用了由哈尔滨自由能源环保科技有限公司设计制造的燃气脉冲吹灰系统和长伸缩蒸汽吹灰系统，该公司也是国内唯一一家能够设计和生产声波吹灰器、燃气脉冲吹灰器和蒸汽吹灰器的专业吹灰器生产厂家。
iFIX组态软件在管网监控系统中的应用
iFIX组态软件在管网监控系统中的应用
罗长杰
【期刊名称】《仪器仪表用户》
【年(卷),期】2003(010)005
【摘要】本文简述城市供热管网的自动监控、数据采集的方式,以实现供热管网换热站的无人职守及供热系统控制的优化.
【总页数】2页(P24-25)
【作者】罗长杰
【作者单位】中国民用航空学院,天津,300300
【正文语种】中文
【中图分类】TP29
【相关文献】
1.iFIX组态软件在横排头工程闸门监控系统中的应用 [J], 王大伍
2.组态软件iFIX中的标签组功能在热风炉监控系统中的应用 [J], 龚伟平
3.iFIX组态软件在钢铁厂生产调度监控系统中的应用 [J], 王平;苗朋厚;邢建春
4.污水处理厂监控系统中组态软件 iFIX 的应用探讨 [J], 付春林
5.iFIX组态软件在秦皇岛港煤二期翻车机监控系统中的应用 [J], 张健
因版权原因，仅展示原文概要，查看原文内容请购买。
关于IFIX组态软件在自动化综合监控中的运用
关于IFIX组态软件在自动化综合监控中的运用1IFIX组软件简介IFIX工控组态软是由GE公司基于Wind0icrosoftWord以及Excel文档，与此同时在WorkSpace可以自动显示其菜单以及工条等。
在IFIXWorkSpace中可以将系组态和运行环境之间实现实切换，便于系统调试。
2.2数据采集控制IFIX态软件包括历史记录块、计块、计时块、趋势块、PID等现成的功能模块。
IFIX工控组态件中的SCADA组件为了保数据的绝对完整，不可以跟踪实时数据，还够自动采集显示历史数据，外还可以监视产品特性变化并分析备性能。
在电站的实时监控系中，对数据的实时显示非常要，同时历史数据能够用来分析系的整体性能，便于对电进行优化设计，因此历史数据重要性也不容忽视。
2.3权管理和控制IFIX组软件能够为系统提供安全管理在IFIX中对应用程序的调用、方管理、画面显示以及事件的调度都可以实施权限管理，增强统的安全性能。
IFIX的安全组态程序也可将系统管理员提供的Windo以及OPC驱动程序，可以设计一套与监控系统向对应仿真模拟系统，系可以模拟故障现象以及模拟登陆等作，这种模拟系统作为培维护人员非常实用的培训教。
3IFIX态软件在电站实时监控系统中的运拥有DCS系统和SQLServer数据库的电站为例，数据库可存储大量的电气模拟量和非电气模量、也可以存储报警记录事件顺序记录、操作记等报表所需数据，可以通过增加监测点来获取他数据。
IFIX提供分布式的网结构，这种结构包括了可活构造的服务器和客户端某水电站网络结构图如图1示。
在此系统中，IFIX开发实现了多种能，能够产生实时据显示及历史趋势曲、报表打印、实时及历报警查询（图2）、语音报、远动通信以及AGC/A VC功能等。
此实时监控系统中，所有的报表OFFICE的Excel、Word软件进行模版设计，然后通过IFIX内置的VBA过应用OFFICE应用且结合ODBC 数据库查询术进行数据查询与打印功能。
基于IFIX组态软件下烟草行业自动化物流监控系统的建设
基于IFIX组态软件下烟草行业自动化物流监控系统的建设为了满足烟草行业对自动化程度的要求，提高生产水平，采用了IFIX组态软件构建自动化物流监控系统。
以某烟厂烟丝库自动化物流监控系统为例，阐述了基于IFIX的自动化物流监控系统的构成、系统配置流程，以及相关技术实现方法。
最后，给出了整个监控系统的架构，并设计相应的操作界面。
该系统投入现场运行使用后，运行稳定，有效地提高了生产自动化程度，改善了生产及物流的科技水平。
系统也为烟厂稳定运行、及时处理故障，以及保证生产提供了重要安全保障。
可见iFIX 在大型复杂生产物流分布式控制系统中的应用是可行的，保障了生产过程的连续运行，同时降低了生产制造成本。
烟草在我国国民经济中起着重要作用。
烟草行业具有制造产品所需材料、设备、技术、工艺流程等高度统一的特点，适合大规模自动化生产。
因此，自动控制系统在烟草行业得到了广泛应用，改善生产及物流科技水平也成为烟草行业竞争优势的体现。
这种新形势对烟厂企业的自动化生产提出了更高的要求，例如流程合理优化、功能科学设置等。
在自动化物流系统中，监控系统是非常重要且不可或缺的一部分。
自动化物流监控系统既要求监控软件安装操作简便、维护便捷，又要求系统具有强大的功能和友好的人机交互界面。
IFIX组态软件具有良好的开放性、安全性和扩展性，能够很好地满足烟厂企业自动化物流监控系统的性能要求。
本系统运用IFIX组态软件，其强大的功能，使得开发的监控系统具有丰富的实时监控功能，开发界面友好，为用户提供了一个安全可靠、运行稳定、使用方便的操作平台。
由IFIX 提供了生产操作的过程可视化、数据采集和数据监控界面，有利于精确地监视、控制生产过程，并优化生产设备和企业资源管理。
系统安全、稳定、可靠、高效运行，并具有很好的可扩展性和可维护性，对于当前越来越庞大和复杂的自动化控制系统是一种非常好的解决方案。
使用者通过画面监视和人机交互功能更好地达到优化控制的目的。
iFIX监控软件介绍
例子 – 模拟量输入
• 在开发过程数据库的时候自动配 置 I/O • 内置信号条件变换 • 强大的告警功能 • 完善的安全系统 • 支持电子签名 • 方便的菜单方式的 配置和提示
© 2003 GE Fanuc International, Inc. All rights reserved. 22
50 50
5000 5000 100 100 100 101 tags
6651 tags
1000 tags
1000 I/O 1000 I/O
101 I/O 101 I/O
1000 I/O 1000 I/O
101 I/O 101 I/O
© 2003 GE Fanuc International, Inc. All rights reserved. 14
客户端/服务器结构意味着不需要复制数据!
© 2003 GE Fanuc International, Inc. All rights reserved. 8
怎样来解释分布式结构
从技术上来讲 iFIX 软件包 = iFIX PDB + iFIX Workspace 数据库和监控的画面可以分开 一个数据库可供多个iClient连接 一个iClient可连接多个数据库
• 过程数据库
– 强大的功能块编程
过程数据库
功能块编程
• “工作台” 用户环境
– 所有用户工作的活动平台 – 完全支持微软的 DCOM/COM 技术 – 内嵌微软最新版本的 VBA – 强大、开放、紧密集成的开发环境
驱动程序
高性能 OPC 客户端 OPC 服务器
– 可以方便地为 OEM 用户或者其他合作用户进行定制
企业全方位解决方案 企业全方位解决方案
iFIX组态软件在隧道群监控中的应用
iFIX组态软件在隧道群监控中的应用朱金辉;张梅【摘要】本文论述了高速公路隧道群监控系统的功能、硬件结构和软件结构,以及iFIX组态软件在该系统中的应用.并着重介绍了高速公路监控系统中风机控制和照明控制策略和优化,大大降低了能源使用和经济开支.【期刊名称】《自动化与信息工程》【年(卷),期】2004(025)002【总页数】3页(P21-23)【关键词】隧道;监控系统;组态软件【作者】朱金辉;张梅【作者单位】华南理工大学计算机科学与工程学院;华南理工大学自动化科学与工程学院【正文语种】中文【中图分类】TP277随着经济和交通信息的高速发展，国内的交通状况存在的问题日趋明显。
如何运用高科技手段，建立先进、可靠的交通监控系统，从而优化交通控制、缓解交通拥挤、降低交通污染，是当前急需解决的问题。
现场监控站和监控中心组成的监控系统目标是保证行车安全和道路畅通，实现高速、环保等目标。
此外隧道照明和通风的良好控制，可以节约大量用电开支，带来巨大的经济效益。
iFIX工控组态软件是一套实现现场数据采集、过程可视化及监控功能的高性能的自动化软件[1]。
它在世界范围内已广泛用于生产制造、包装、食品和饮料、石油及天然气生产等众多工业领域。
Ifix 组态软件的优越性能为实现高速公路交通监控提供了可能。
本文阐述了iFix组态软件在隧道群监控系统上的应用。
介绍了隧道监控系统功能、系统结构，分析了照明和风机的控制策略，实现了对它们优化。
最后使用iFIX自身具有的VBA编程工具进行软件编程。
本监控系统具有如下主要功能：(1) 对交通运行状况和环境变量等进行检测和监视，使其具有自动巡检、自动报警、多画面显示，运行数据定期存盘，自动打印数据等功能。
(2) 系统自诊断功能。
在系统运行中，通过计算机显示屏和地图板，监视、检查系统各设备的工作状况、命令执行状况，并在设备出现故障时，能自动给出故障报警信号。
(3) 数据统计、存储、查询功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IFIX组态软件在自动化综合监控中的运用
IFIX组态软件作为一种先进的自动化综合监控软件，在工业
生产和设备控制中具有广泛的应用。
IFIX组态软件的强大功
能和灵活性，使其成为现代自动化综合监控系统必不可少的一部分。
本文将介绍IFIX组态软件在自动化综合监控中的运用，包括其特性、优势以及应用案例等。
一、IFIX组态软件的特性
IFIX组态软件具有以下特性，使其在自动化综合监控中有着
独特的优势：
1. 易用性：IFIX组态软件采用直观的图形界面设计，可轻松
创建用户界面，对于没有编程背景的用户来说，学习和使用起来非常简单。
2. 强大且灵活的功能：IFIX组态软件提供了包括数据采集、
报警处理、历史数据记录、趋势分析等在内的一系列功能，满足了自动化综合监控的各种需求。
3. 可扩展性：IFIX组态软件支持多种通信协议，并可与其他
软件和设备进行无缝集成，以适应不同的控制系统和设备。
4. 可视化：IFIX组态软件可以将数据以图形化的形式展示，
通过各种图表、仪表、动画等方式直观地呈现，方便用户了解和分析数据。
5. 安全性：IFIX组态软件具有完善的权限管理和数据加密功能，保护系统和数据的安全。
二、IFIX组态软件在自动化综合监控中的应用
IFIX组态软件在自动化综合监控中有着广泛的应用。
以下是
一些常见的应用案例：
1. 工业生产监控：IFIX组态软件可以对工业生产过程进行全
面监控，包括生产线的运行状态、温度、压力、流量等参数的实时监测，以及生产数据的记录和分析。
通过IFIX组态软件，工厂管理人员可以实时掌握生产线的运行情况，及时发现和解决问题，提高生产效率和质量。
2. 能源监控：IFIX组态软件可以对能源系统进行监控和管理，包括电力、水力、蒸汽等能源的供给和使用情况。
通过IFIX
组态软件，能源管理人员可以实时监测能源的消耗情况，并进行能源统计和分析，以制定节能和优化能源使用的措施。
3. 环境监测：IFIX组态软件可以对环境参数进行实时监测和
管理，包括温度、湿度、气体浓度等参数的监测。
通过IFIX
组态软件，环境监测人员可以及时了解环境参数的变化情况，并根据监测数据采取相应的措施，保障环境的安全和健康。
4. 物流和仓储管理：IFIX组态软件可以对物流和仓储过程进
行监控和管理，包括货物的运输、分拣、存储等环节的监控和控制。
通过IFIX组态软件，物流和仓储管理人员可以实时监
控各个环节的运行情况，提高物流和仓储的效率和准确性。
5. 建筑自动化：IFIX组态软件可以对建筑物的各个系统进行
综合监控和管理，包括照明、空调、安防等系统的控制和监测。
通过IFIX组态软件，建筑管理人员可以实时监控建筑的能耗、安全等情况，并进行相应的控制和调节，提高建筑的舒适度和能源利用效率。
三、IFIX组态软件的优势
IFIX组态软件在自动化综合监控中的优势主要体现在以下几
个方面：
1. 高度可定制化：IFIX组态软件提供了丰富的组态工具和功能，用户可以根据自己的需求和喜好来个性化定制界面和功能，使其更符合实际应用场景。
2. 稳定可靠：IFIX组态软件在工业控制和自动化系统中经过
广泛的应用和验证，具有稳定可靠的性能，能够保证系统的可靠运行和数据的准确性。
3. 易维护性：IFIX组态软件提供了方便的开发和维护工具，
使用户能够轻松地进行系统的配置、调试和维护，减少了系统运行期间的停机时间和维护成本。
4. 开放性：IFIX组态软件支持多种通信协议和接口，可以与
其他软件和设备进行无缝集成，提供了更大的灵活性和互操作性。
总结：
IFIX组态软件在自动化综合监控中具有重要的应用价值。
其
强大的功能和灵活的特性，使其成为现代自动化综合监控系统的核心组成部分。
通过IFIX组态软件，用户可以实时监控和
管理生产、能源、环境、物流、建筑等各个方面的数据和参数，提高工作效率、降低成本、增强安全性和可靠性。
随着自动化技术的不断发展，IFIX组态软件在自动化综合监控领域的应
用将会越来越广泛。
