GBT 20801.4-2006 压力管道规范 工业管道.4 制作与安装
《压力管道规范-工业管道-检验与试验》
1. 范围GB/T20801.5-2006 系“压力管道规范－工业管道”的第5 部分，规定了工业金属压力管道的检验、检查和试验的基本安全要求。
本部分未规定的其他检验、检查和试验要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2. 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T20801.1-2006 压力管道规范——工业管道第1部分总则GB/T20801.2-2006 压力管道规范——工业管道第2部分材料GB/T20801.3-2006 压力管道规范——工业管道第3部分设计与计算GB/T20801.4-2006 压力管道规范——工业管道第4部分制作与安装GB/T20801.6-2006 压力管道规范——工业管道第6部分安全防护JB 4730锅炉、压力容器及压力管道无损检测3. 术语和定义3.1 检验inspection检验是由业主或独立于管道建造以外的检验机构，证实产品或管道建造是否满足规范和工程设计要求的符合性评审工作。
本规范对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检验”。
3.2 检验人员inspection检验人员是业主或检验机构从事检验工作的专职人员。
检验人员有权进入任何正在进行管道组成件制造和管道制作、安装的场所，其中包括制造、制作、热处理、装配、安装、检查和试验的场所。
检验人员有权审查任何检查和和试验结果的记录，包括有关证书，并按照规范和工程规定进行评定。
3.3 检查examination检查是指制造厂、制作、施工、安装单位履行的质量控制职责。
应由检查人员按照规范和工程设计要求，对材料、组成件以及加工、制作、安装过程，进行全部必须的检查和试验，并作好相关记录，提出评价结果。
金属管道法兰跨接防静电规定与规范
金属管法兰渡线防静电规范金属管法兰跨接防静电探讨，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰渡线国家质量监督检验检疫总局2009年5月8特种设备安全技术规范文件发布日期《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、界区内辅助装置和公用设施的工业管道(以下简称管道)。
（1）、最大工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或等于其标准沸点的液体或可燃物、易爆、有毒、有腐蚀性的液体的。
日常检查中遇到的压力管道大多属于上述工业管道。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头之间的阻力大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头之间的电阻超过0.03欧时，应设导线跨接。
由此可以看出，工业管道的金属法兰是否桥接，需要测量法兰间电阻值。
当法兰间电阻值超过0.03Ω时，应设导线跨接。
gb20801.4+压力管道规范-工业管道+制作与安装
第4部分 制作与安装1 范围GB/T20801.4－2006系“压力管道规范——工业管道”的第4部分，规定了工业金属压力管道制作和安装的基本要求。
本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注年号的引用文件，其最新版本适用于本规范。
锅炉压力容器压力管道焊工考试与管理规则GB/T17116.1-1997 管道支吊架——第1部分：技术规范GB/T20801.1-2006 压力管道规范——工业管道 第1部分 总则 GB/T20801.2-2006 压力管道规范——工业管道 第2部分 材料 GB/T20801.3-2006 压力管道规范——工业管道 第3部分 设计与计算 GB/T20801.5-2006 压力管道规范——工业管道 第5部分 检验与试验 GB/T20801.6-2006 压力管道规范——工业管道 第6部分 安全防护 JB4708-2005 承压设备焊接工艺评定3 术语和定义3.1 制造 Manufacture管子、管道组成件或管道支承件等产品的生产过程。
产品应符合相应产品标准、有关规范及设计文件的要求。
3.2 制作 fabrication管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装配成部件。
制作可在车间或现场进行。
3.3 装配 Assembly按照工程设计的规定将两个以上管道组成件用螺栓、焊接、粘结、螺纹、硬钎焊、软钎焊或使用密封元件的方法连接在一起。
3.4 安装 Erection根据工程设计的规定，将一个管道系统完整地安装在指定的位置和支架上。
包括该系统按规范要求的所有现场（包括管道预制）装配、制作、检查和试验等工作。

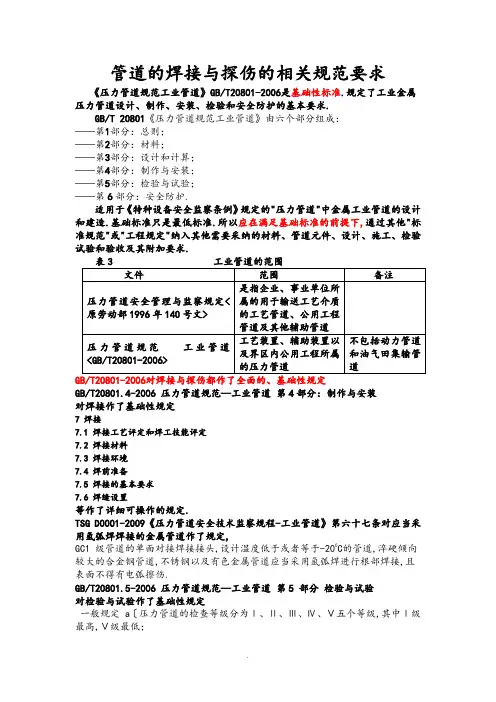

管道的焊接及探伤的相关规范方案要求
管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准.规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求.GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护.适用于《特种设备安全监察条例》规定的"压力管道"中金属工业管道的设计和建造.基础标准只是最低标准.所以应在满足基础标准的前提下,通过其他"标准规范"或"工程规定"纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求.GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定.TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定,GC1 级管道的单面对接焊接接头,设计温度低于或者等于-200C的管道,淬硬倾向较大的合金钢管道,不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接,且表面不得有电弧擦伤.GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定一般规定 a〔压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级,其中Ⅰ级最高,Ⅴ级最低；按管道级别和剧烈循环工况确定管道检查等级：a〔 GC3 级管道的检查等级应不低于Ⅴ级；b〔 GC2 级管道的检查等级应不低于Ⅳ级；c〔 GC1 级管道的检查等级应不低于Ⅱ级；d〔剧烈循环工况管道的检查等级应不低于Ⅰ级.按材料类别和公称压力确定管道检查等级：a〔除GC3 级管道外,公称压力不大于PN50 的碳钢管道<本规范无冲击试验要求>的检查等级应不低于Ⅳ级；b〔除GC3 级管道外,以下管道的检查等级应不低于Ⅲ级：1〔公称压力不大于PN50 的碳钢<本规范要求冲击试验>管道；2〔公称压力不大于PN110 的奥氏体不锈钢管道.c〔以下管道的检查等级应不低于Ⅱ级：1〔公称压力大于PN50 的碳钢<本规范要求冲击试验>管道；2〔公称压力大于PN110 的奥氏体不锈钢管道；3〔低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道；d〔以下管道的检查等级应不低于Ⅰ级：1〔钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道；2〔公称压力大于PN160 的管道.注2：角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝；注3：支管连接焊缝包括支管和翻边接头的受压焊缝；注4：对碳钢、不锈钢及铝合金无此要求；注5：适用于≥DN100 的GB50517-2010石油化工金属管道工程施工质量验收规范9.3 焊接接头的无损检测管道焊接接头无损检测除设计文件另有规定外,厚度小于或等于30mm的焊缝应采用射线检测,厚度大于30mm的焊缝可采用超声检测,检测数量与验收标准应按表规定进行,并应符合以下规定：1 射线检测的技术等级应为AB 级；2 超声检测的技术等级应为B 级.检查方法：核查管道单线图和无损检测报告.注：表中检测方法RT与UT、MT与PT的关系为"或".GB50517-2010石油化工金属管道工程施工质量验收规范条文说明表1石油化工管道分级与压力管道安全技术监察规程—工业管道分级对照GB50184―2011工业金属管道工程施工质量验收规范8.2 焊缝射线检测和超声波检测3 检验数量：应符合设计文件和以下规定：1>管道焊缝无损检测的检验比例应符合表的规定.个："5%"、 "15%"、"100%".焊缝的无损检测,应符合以下规定：1焊缝外观质量,应符合本规范第条的规定；2无损检测的抽检数量和焊缝质量,应符合设计或随机技术文件的规定；无规定时,应符合表的规定；注：表中的Ⅲ级、Ⅱ级、Ⅰ级为现行国家标准《金属熔化焊接接头射线照相》GB/T3323规定的焊缝质量等级.3按规定抽查的无损检测不合格时,应加倍抽查该焊工的焊缝数量,当仍不合格时,应对其全部焊缝进行无损检测.GB/T20801.5-2006压力管道规范－工业管道局部无损检测的焊接接头位置及检查点应由建设单位或检验机构的检验人员选择或批准.目前大多数建设单位委托工程监理确定局部无损检测的焊接接头位置及检查点,习惯称拍片点口.GB 50517—2010石油化工金属管道工程施工质量验收规范管道焊接接头按比例抽样检查时,应按以下原则选定焊接接头：1焊接接头固定口检测不应少于检测数量的40%；2应覆盖施焊的每名焊工；3按比例均衡各管道编号分配检测数量；4交叉焊缝部位应包括检查长度不小于38mm的相邻焊缝.管道组成件的选用及其限制GB/T20801.2中的6.3管子与管件碳钢、奥氏体不锈钢钢管及其对焊管件应符合表1的规定.第二十八条碳钢、奥氏体不锈钢钢管以及由其制造的对接焊管件的使用限制应当符合表1规定.表1钢管及其对接焊管件的使用限制<与上述规定相同>。
化工厂易燃液体管道法兰跨接相关标准哪有
化工厂易燃液体管道法兰跨接相关标准哪有？1）压力管道规范工业管道第4部分：制作与安装GB/T20801.4-2006第10.12.1条规定：有静电接地要求的管道，各段间应导电良好，每对法兰或螺纹接头间电阻大于0.03欧姆时，应设导线跨接。
事实上，刚刚安装完毕的管道，法兰或螺纹接头间电阻均小于0.03欧姆，但管道系统运行后，由于化学作用和电化学作用，使得法兰或螺纹接头间电阻大于0.03欧姆，此时，则必须设导线跨接工厂易燃液体管属于工业管道，也是压力管道，上述标准应执行。
（2）《工业金属管道工程施工及验收规范》（GB 50235—97）的6.12.1的规定6.12.1 有静电接地要求的管道，各段管子间应导电。
当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
一、就象《建筑电气工程施工质量验收规范》GB50303—2002规定：12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；二、《通风与空调工程施工质量验收规范》GB50243—2002规定：8.2.6燃油管道系统必须设置可靠的防静电接地装置，其管道法兰应采用镀锌螺栓连接或在法兰处用铜导线进行跨接，且接合良好。
三、“二”中虽然没有明确铜芯接地线的接地线最小允许截面积，但由于这里的原理同“非镀锌电缆桥架间连接板的两端跨接铜芯接地线”是一样的，虽然易燃易爆在管道中流动的静电未必比电缆桥架中的大，但由于易燃易爆输送的危险性更大，所以我们认为必须不小于4mm2；四、在石化行业，由于静电对液化石油气的使用安全构成危害，由于规范和施工图中只提出原则性要求，故有赖于施工监理和安全人员全面考虑以下问题，避免留下安全隐患。
(1)考虑选用的泵排量与管道是否相配，管道内流体流速应小于3m／s，推荐的经济流速为0.8～1．4m／s。
管道压力试验规范标准
管道压力试验规范标准管道压力试验规压力管道规工业管道第5部分：检验与试验GB/T20801.5-2006压力管道规工业管道第5部分：检验与试验Pressure piping code-Industrial piping-Part 5:Inspection and testing 目次前言1 围2 规性引用文件3 术语和定义4 检查要求4.1 一般规定4.2 超标缺陷的处理4.3 累进检查5 检查方法5.1 一般规定5.2 目视检查5.3 无损检测5.4 制作过程中的检查5.5 硬度检查6 检查围6.1 检查等级6.2 目视检查6.3 焊接接头的无损检测6.4 硬度检查7 检查工艺8 合格证和记录9 试验9.1 压力试验9.2 泄漏试验9.3 真空度试验10 记录前言本标准对应于ISO15649：2001《石油和天然气工业管道》，与ISO15649：2001的一致性程度为非等效。
GB/T20801《压力管道规工业管道》由下列六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
本部分为GB/T20801的第5部分。
本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SAC/TC 262/SC 3)提出。
本部分由全国锅炉压力容器标准化技术委员会(SAC/TC 262)归口。
本部分起草单位：全国化工设备设计技术中心站、市锅炉压力容器检验所、国家质检总局特种设备安全监察局、集团工程、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、省安全科学研究院。
本部分主要起草人：汤晓英、应道宴、高继轩、修长征、汪镇安、叶文邦、寿比南、王为国、黄正林、周家祥、唐永进、宝江、于浦义、金山。
压力管道规工业管道第5部分：检验与试验1 围本部分规定了GB/T20801.1围压力管道的检验、检查和试验的基本安全要求。
压力管线规范
GB 中华人民共和国国家标准GB/T 20801.1-2006 ___________________________________________________________压力管道规范工业管道第1部分：总则Pressure piping code —Industrial piping—Part 1:General2006-12-30发布2007-06-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会压力管道规范工业管道第1部分：总则1范围1.1GB/T 20801《压力管道规范工业管道》规定了工业金属压力管道设计、、安装、检验和安全防护的基本要求。
1.2本部分规定了压力管道的适用范围和管道分级等基本要求。
1.3本部分所指工业金属压力管道（以下简称“压力管道”）包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。
1.3.1本部分适用于《特种设备安全监察条例》规定的“压力管道”的设计和建造。
该条例规定的“压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化、蒸汽介质或可燃、易爆、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
1.3.2本部分也适用于公称直径濒于或等于25mm、最高工作压力低于0.1MPa 或真空、不可燃、无毒、无腐蚀性液体压力管道的设计和建造。
1.4本部分不适用范围如下：a)公称压力PN420以上的管道；b)军事装备和核设施的管道；c)石油、天然气、地热等勘探和采掘装置的管道；d)海上设施和煤矿矿井的管道；e)电气、电讯专用的管道；f)移动设备上的压力管道如铁道机车、汽车、船舶、航空航天器等；g)城镇市政公用设施管道；h)长输（油气）管道和油气田集输管道；i)定型设备如泵、压缩机各其他输送或加工液体设备的内部管道以及设备的外接管口；j)采暖通风专业的管道；k)水电站的专用压力管道，如引水管、导水渠等；l)动力管道。
什么是静电跨接？静电跨接怎么做
一、静电跨接的作用静电跨接用于消除静电，防止静电火花的产生，利用导电性比较好的金属将两个法兰或者阀门法兰间连接起来，将管道接地，法兰一般都做防腐造成接触不良容易产生火花，为了防止事故发生进行法兰跨接，给产生的电荷提供泄放的通道。
二、哪些地方需要做静电跨接？《压力管道安全技术监察规程—工业管道》（TSGD0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
《工业金属管道工程施工规范》（GB50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接，可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
当法兰间电阻值超过0.03Ω时，应设导线跨接。
三、静电跨接应该怎么做？《化工企业静电接地设计技术规程》（HGJ28-90）目前编号变更为HG/T20675-1990。
该规程第2.7.5条规定：当金属法兰采用金属螺栓或卡子相紧固时，一般情况可不必另装静电连接线。
在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽等。
《化工企业静电接地设计技术规程编制说明》对第2.7.5条的解释如下：从不少单位的实践经验来看，用金属螺栓相连的金属法兰之间，单是螺栓相连，已具有足够的静电导通性。
在有腐蚀条件下的安装要求，为的是确保导通性。
压力管道规范(工业管道)第4部分(制作与安装)(国标)
压力管道规范工业管道第4部分：制作与安装GB/T20801.4-2006压力管道规范工业管道第4部分：制作与安装Pressure piping code-Industrial piping-Part 4: Fabrication and assembly 目次前言1 范围2 规范性引用文件3 术语和定义4 一般规定5 管道组成件及管道支承件的检查与验收5.1 材料标记和质量证明文件的验收5.2 外观检查5.3 材质检查5.4 阀门试验5.5 无损检测5.6 硬度检查5.7 加倍抽样检查、检测或试验5.8 材料保管6 管道制6.1 切割与坡口制备6.2 标记移植6.3 弯管6.4 板焊管6.5 斜接弯头6.6 翻边接头6.7 夹套管6.8 支吊架7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置7.7 角焊缝7.8 支管的焊接连接7.9 焊缝返修8 预热8.1 一般规定8.2 预热温度8.3 预热温度的测量8.4 中断焊接9 热处理9.1 弯曲和成形后的热处理9.2 焊后热处理9.3 加热和冷却9.4 热处理温度的测量9.5 硬度检查9.6 替代热处理9.7 热处理基本要求的变更9.8 分段热处理9.9 局部热处理9.10 重新热处理10 装配和安装10.1 一般规定10.2 法兰连接10.3 螺纹连接10.4 其他型式的莲接10.5 管道预拉伸(或压缩)10.6 连接设备的管道10.7 埋地管道10.8 夹套管10.9 阀门10.10 管道补偿装置10.11 支吊架10.12 静电接地11 不锈钢和有色金属管道11.1 防护基本要求11.2 不锈钢管道11.3 铝及铝合金管道11.4 铜及铜合金管道11.5 镍及镍合金管道11.6 钛及钛合金管道12 管道清理、吹扫和清洗12.1 一般规定12.2 水冲洗12.3 空气吹扫12.4 蒸汽吹扫12.5 化学清洗前言本标准对应于ISO15649：2001《石油和天然气工业管道》，与ISO15649：2001的一致性程度为非等效。
金属管道法兰跨接防静电规定与规范
金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
GB_T20801_2006_压力管道规范工业管道_总体说明(精)
第44卷第3期2007年6月化工设备与管道PROCESS E QU I P M E NT &P I P I N G Vol 144No 13Jun 12007综述GB /T 20801—2006《压力管道规范工业管道》总体说明应道宴(全国锅炉压力容器标准化技术委员会压力管道标准化分技术委员会,上海200040摘要:“工业管道规范”是配名“压力管道安全技术监察规程”,对工业管道实施安全监察的协调标准;是集设计、材料、制作安装、检验检查于一体的工业管道建设标准;是以国际接轨和结合国情为宗旨的压力设备基础标准;是在国内及多国家标准、行业标准、设计标准、施工验收标准、产品标准基础上制订的,以安全为目标的安全技术标准。
关键词:国家标准;安全技术监察规程;施工验收标准;建造标准;安全技术;压力管道;工业管道中图分类号:T Q055.8+1文献标识码:A文章编号:100923281(20070320001208Genera l D escr i pti on of GB /T20801"Pressure P i p i n g Code 2I ndustr i a l P i p i n g"Y i n Daoyan(S tandardization Subco mm ittee of Pressure Piping China S tandardization Co mm ittee of B oiler and Pressure Vessel,Shanghai 200040Abstract The code “I ndustrial Pi p ing ”is a coordinati on standard,cooperated with “Pressure Pi p ing Safety Technol ogy Supervisi on Regulati on ”,t o supervising the safe operati on of industrial p i p ing .This code is an industrial p i p ing constructi on standard including de 2sign,material,fabricati on and ins pecti on,and is a p ressure equi pment funda mental standard connected with internati onal standards .W ith the ai m t o safety,this code was built on the basis of vari ous nati onal standards,field standards,design standards,constructi on standards and p r oduct standards in China .Keywords nati onal standard,Safety Technol ogy Supervisi on Regulati on,design standard,constructi on and accep tance standard,constructi on standard,safety technol ogy,p ressure p i p ing,industrial p i p ing收稿日期:2007203229作者简介:应道宴(1942—,男,教授级高工。
金属管道法兰静电跨接规范与标准
金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。
一、工业管道金属法兰跨接 国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义： 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于0.1MPa(表压，下同)的； （2）、公称直径(注1)大于25mm的； （3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
GB20801学习提纲
《压力管道规范工业管道》GB/T20801—2006学习提纲第一部分：总则1. 范围1.1规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
“压力管道”采用了《特种设备安全监察条例》中的定义；1.2规定了压力管道的适用范围和管道分级等基本要求。
1.3工业金属压力管道（以下简称“压力管道”）包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。
1.3.1 本规范适用于《特种设备安全监察条例》规定的“压力管道”的设计和建造。
1.3.2 本规范也适用于公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性液体压力管道的设计和建造。
1.4本规范不适用范围包括了12项内容：其中有油气田集输管道和动力管道。
1.5 本规范不包括在役压力管道改造、检查、检验、试验、维护和修理等方面的要求。
3 术语和定义3.1 管道由管道组成件装配而成，用于输送、分配、混合、分离、排放、计量或截止流体流动。
除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。
3.2公称压力( PN )按GB/T 1048的定义，由字母PN和无因次整数数字组成，代表管道组成件的压力等级。
3.3公称直径( DN )按GB/T 1047的定义，由字母DN和无因次整数数字组成，代表管道组成件的规格3.4 管子用以输送流体或传递流体压力的密封中空连续体。
4 压力管道分级第二部分：材料1 范围规定了压力管道建造材料的基本要求，包括材料选用、使用限制、检验要求和标记方面的规定。
3 术语和定义3.1 低温低应力工况3.5 质量证明书材料质量证明（检验文件）的一种形式。
由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。
制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。
法律法规有规定的，由法定检验检测机构出具监督检验证明。
压力管道检验师复试试卷
2011（开卷）成绩：全国特种设备检验人员资格考核委员会二○一一年四月二十六日一、名词解释（共5题，每题1分，共5分）1、法律责任：2、基于风险的检验（RBI）:3、特种设备事故(《特种设备事故报告和调查处理规定》（总局第115号令）)4、弹性敷设(《油气长输管道工程施工及验收规范》（GB 50369—2006）)5、管道内检测 (《输气管道系统完整性管理》（SY/T 6621 一2005）)二、是非题（对者画√，错者画×，填入括号内；共20题，每题1.5分，共30分）1、（）按照《特种设备安全监察条例》的规定，专门为特种设备生产、使用、检验检测提供无损检测服务的特种设备检验检测机构，可以不经国务院特种设备安全监督管理部门核准。
2、（）《压力管道安装许可规则》(TSG D3001—2009)规定：安装单位应当在压力管道安装施工（含试安装）前履行告知手续。
承担跨省长输管道安装的安装单位，应当向国家质检总局履行告知手续；承担省内跨市长输管道安装的安装单位，应当向省级质量技术监督部门履行告知手续；其他压力管道的安装单位，应当向设区的市级质量技术监督部门履行告知手续。
3、( )特种设备较大事故由省、自治区、直辖市特种设备安全监督管理部门会同有关部门组织事故调查组进行调查。
一般事故由设区的市的特种设备安全监督管理部门会同有关部门组织事故调查组进行调查。
4、（）因检验失误造成事故而追究特种设备检验检测机构行政责任时，检验检测机构除要承担行政处罚外，还要承担行政处分。
5、（）衍射时差法超声检测（TOFD）利用缺陷端点的衍射波信号探测和测量缺陷的尺寸。
6、（）衍射时差法超声检测（TOFD）的直通波有一定的宽度，处于此范围的缺陷波最容易被发现。
7、（）根据《压力管道定期检验规则——长输（油气）管道》（TSG D7003—2010）的规定，长输管道全面检验方法包括内检测、直接检测和耐压(压力)试验。
8、（）《压力管道元件制造监督检验规则（埋弧焊钢管与聚乙烯管）》（TSG D7001—2005）规定：制造监检的三种确认方式为资料确认、现场巡查和现场监督。
压力管道试题A-答案
压力管道试题A-答案压力管道检验员资格培训考核试卷姓名: 考号: 分数:考试时间150分钟，总分100分。
一、判断题(正确的划“?”，错误的划“X”;每题1.5分，共30分) 1(军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以及煤矿矿井使用的特种设备的安全监察不适用《特种设备安全监察条例》。
( ? ) 2(压力管道作业人员分为管理人员、操作人员和在线检验人员三大类。
( ? ) 3(未焊透和未熔合的主要区别是产生原因不同，因此缺陷的形状和产生部位也不同。
(?) 4(磁轭法是一种不在工件上直接通电磁化的方法。
(?)5(衍射时差法超声检测(TOFD)利用缺陷端点的衍射波信号探测和测量缺陷的尺寸。
(× )6(为了便于排放，安全阀入口管直径应小于安全阀入口公称直径。
( X ) 7(精度为1.6级的压力表，其允许误差为表盘刻度极限值的16%。
( X )8(TSGD0001-2009《压力管道安全技术监察规程—工业管道》规定，管道元件制造单位应当取得《特种设备制造许可证》，并且按照相关安全技术规范的要求接受特种设备检验检测机构对其产品制造过程的监督检验。
(? )9(TSGD0001-2009《压力管道安全技术监察规程—工业管道》规定，Q215A、Q235A等A级镇静钢可以用于有毒、可燃介质管道。
(× )10(TSGD0001-2009《压力管道安全技术监察规程—工业管道》规定，新投用的GC1、GC2级管道的首次全面检验周期一般不超过6年。
(× )11(按GB50235-2010规范规定，现场安装管道不能做压力试验时，可以用对所有焊缝进行表面无损检测及对接焊缝50%RT方法代之。
(×) 12(《压力管道定期检验规则——公用管道》(TSG D7004—2010)所规定的年度检查的结论有允许使用和进行全面检验两种。
( ? )13(《压力管道安装许可规则》(TSG D3001—2009)规定:安装单位应当在压力管道安装施工(含试安装)前履行告知手续。
GBT 20801.4-2006 压力管道规范 工业管道.4 制作与安装
压力管道规范——工业管道 第 1 部分 总则
GB/T20801.2-2006
压力管道规范——工业管道 第 2 部分 材料
GB/T20801.3-2006
压力管道规范——工业管道 第 3 部分 设计与计算
GB/T20801.5-2006
压力管道规范——工业管道 第 5 部分 检验与试验
GB/T20801.6-2006
压力管道规范——工业管道 第 6 部分 安全防护
JB4708-2005
承压设备焊接工艺评定
3 术语和定义 3.1 制造 Manufacture
管子、管道组成件或管道支承件等产品的生产过程。产品应符合相应产品标准、有关规 范及设计文件的要求。 3.2 制作 fabrication
管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装 配成部件。制作可在车间或现场进行。 3.3 装配 Assembly
在管道制作加工前，按照轴测图选择确定的可以先行加工的管段。 3.9 封闭管段 Pipe-segments for dimension adjustment
1
在管道制作加工前，按照轴测图选择确定的、经实测安装尺寸后再行加工的管段。 3.10 定位焊缝 Tack weld
在完成最终焊缝以前，用以保持焊接件各部分正确定位的焊缝。
第 4 部分 制作与安装
1 范围 GB/T20801.4－2006 系“压力管道规范——工业管道”的第 4 部分，规定了工业金属压
力管道制作和安装的基本要求。 本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及
国家现行有关标准、规范的规定。
2 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明年号的引用文件，
压力管道规范 工业管道田德永
❖ 级》而不是HG 20660－2000 《压力容器中化学介质毒性危 害和爆炸危险程度分级》；
❖ *注意HG20660-2000标准编制说明
❖ 3 术语和定义 ❖ 3.11 可燃介质
按GB50160 和GB50016划分。 ❖ 4 管道分级 ❖ 工业金属压力管道按其安全等级划分为GC1、GC2、GC3
❖ 用本规范，但不属于安全监察范围，且不列入管道分级。 ❖ 1.4 本规范未考虑对已投入使用的管道进行改造、检查、检
验、 试验、维护和修理的适用性。 ❖ 1.5 本规范不适用范围如下： ❖ a) 公称压力PN420 以上的管道； ❖ b) 发生事故时会导致放射性辐射的管道，如核工业装置的管
道； ❖ c) 石油、天然气、地热等勘探和采掘装置的管道； ❖ d) 钢铁工业冶炼设备的管道； ❖ e) 电气、电讯的专用管道； ❖ f) 移动设备上的压力管道如汽车、轮船、飞机等；
a级钢管gb99482006石油裂化用无缝钢管gbt124592005钢制对焊无缝管件gbt127712008流体输送用不锈钢焊接钢管gbt134012005gijt149762002流体输送用不锈钢无缝钢管gbt189842003低温管道用无缝钢管hgt36511999钛制对焊无缝管件hgt2053731992化上装置用奥氏体不锈钢焊接钢管技术要求hgt2053741992化工装置用奥氏体不锈钢大口径焊接钢管技术要求61球墨铸铁灰铸铁和可锻铸铁611球墨铸铁本部分附录a中表a1所列的球墨铸铁用于受压管道组成件时使用温度应大于20且不大于350但球墨铸铁不得用于gcl级管道
管道系统中每个管道组成件的设计压力，应不小于在操作中可 能遇到的最苛刻的压力和温度组合工况的压力，但 4.2.3 规定 的情况除外。最苛刻的压力和温度组合工况应计及压力源(如 泵、压缩机)、压力脉动、不稳定流体的分解、静压头、控制装 置和阀门的失效或操作失误、环境影响等可能产生的运行条 件。 ❖ 4.1.1.2 设计压力的确定原则 a) 装有安全泄放装置的管道，其设计压力应不小于安全泄放装 b) 置的设定压力(或最大标定爆破压力)，但GB/T 20801.6－
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
b)压力管道组成件和支撑件、焊接材料的产品合格证、质量证明书或复验、试验报告。 c)施工检查记录和检验、试验报告。其格式和内容应符合相应施工及验收规范的规定。 d)工程交接验收证书。
式中： Dmax 、 Dmin 为同一截面的最大、最小实测外径。
2）承受内压的弯管其不圆度应不大于 8％；承受外压的弯管其不圆度应不大于 3％。 b) 褶皱高度和波浪间距
1）弯管内侧褶皱高度 hm 应按图 6-1 和下列公式计算：
hm ＝
D2
+ 2
D4
− D3
hm 为相邻两个褶皱的平均高度，取最大值。
6 管道制作 6.1 切割与坡口制备 6.1.1 碳钢、碳锰钢可采用机械加工方法或火焰切割方法切割和制备坡口。
低温镍钢和合金钢宜采用机械加工方法切割和制备坡口。若采用火焰切割，火焰切割后 应采用机械加工或打磨方法去除热影响区。 6.1.2 不锈钢、有色金属应采用机械加工或等离子切割方法切割和制备坡口。不锈钢、镍基 合金及钛管采用砂轮切割或修磨时，应使用专用砂轮片。 6.1.3 只要能表明方法的适用性，允许采用其它切割和坡口加工工艺。 6.2 标记移植 6.2.1 管道组成件应尽量保存材料的原始标记。当切割、加工不可避免地破坏原始标记时， 应采用移植方法重新进行材料标识，也可采用管道组成件的工程统一编码。 6.2.2 所采用的标记方法应对材料表面不构成损害或污染，避免降低材料的使用性能。低温 钢及钛材不得使用硬印标记。奥氏体不锈钢和有色金属材料采用色码标记时，印色应不含有 损材料的物质，如硫、铅、氯等。 6.2.3 如采用硬印或雕刻之外的其他标记方法，制作者应保证不同材料之间不会产生混淆， 例如可采取分别处理（时间、地点）、区分色带等方法。 6.3 弯管 6.3.1 管子弯曲应根据材料及其使用性能、输送流体工况和弯曲程度，采用适当的弯曲工艺 和装备。 6.3.2 管子可进行热弯和冷弯。弯曲温度应符合下列规定：
抽样检查、检测或试验的管道组成件，若有一件不合格，允许按原规定数量加倍抽样进 行检查、检测或试验。若仍有不合格，则该批管道组成件不得使用；或对该批管道组成件逐 个进行检查、检测或试验，合格者方可使用。
应做好材料识别标记并对不合格件进行处理。 5.8 材料的保管
管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏。不锈钢和有色金 属的管道组成件在储存期间不得与碳钢接触。暂不安装的管子、阀门和管件应封闭管口。
a) 除设计另有规定外，板焊管的单根长度应不小于 5.3～6.8 米 m。在此长度范围内，环
向拼接焊缝应不多于 2 条（奥氏体不锈钢不多于 3 条），相邻筒节纵缝应错开 100mm 以上。
同一筒节上的纵向焊缝应不大于两条，两纵缝间距应不小于 200mm。
有加固环的板焊管，加固环的对接焊缝应与管子纵向焊缝错开，其间距应不小于 100mm。
压力管道规范——工业管道 第 6 部分 安全防护
JB4708-2005
承压设备焊接工艺评定
3 术语和定义 3.1 制造 Manufacture
管子、管道组成件或管道支承件等产品的生产过程。产品应符合相应产品标准、有关规 范及设计文件的要求。 3.2 制作 fabrication
管道安装前的准备工作，包括切割、加工螺纹、开坡口、成形、弯曲、焊接和将组件装 配成部件。制作可在车间或现场进行。 3.3 装配 Assembly
g) 板焊管应逐根进行压力试验，试验压力应符合规范第 5 部分（GB/T20801.5-2006）的 相应规定。经业主或设计同意，可采用规范第 5 部分（GB/T20801.5-2006）规定的纵、环焊 缝 100%射线照相或 100%超声波检测代替板焊管的压力试验。 6.5 斜接弯头
除设计另有规定外，斜接弯头的制作应符合下列规定。焊接应符合本规范第 7 章的规定。 检验和检查应符合规范第 5 部分（GB/T20801.5-2006）的相关规定。 6.5.1 斜接弯头可按图 6-2 所示的组成形式进行配制。公称直径大于 400mm 的斜接弯头可增 加中节数量，但其内侧的最小宽度不得小于 50mm。 6.5.2 斜接弯头的焊接接头应采用全焊透焊缝。 6.5.3 斜接弯头的周长允许偏差：公称直径大于 1000mm 时为±6mm；公称直径小于或等于 1000mm 时为±4mm。
在管道制作加工前，按照轴测图选择确定的可以先行加工的管段。 3.9 封闭管段 Pipe-segments for dimension adjustment
1
在管道制作加工前，按照轴测图选择确定的、经实测安装尺寸后再行加工的管段。 3.10 定位焊缝 Tack weld
在完成最终焊缝以前，用以保持焊接件各部分正确定位的焊缝。
mm
公称直径
400～700
800～1200 1300～1600 1700～2400
2600～3000
>3000
周长允差
±5
±7
±9
± 11
± 13
± 15
直径允差
4
4
6
8
9
10
注：直径允差为管端（100mm 以内）最大外径与最小外径之差。
c) 壁厚允差： 锅炉、压力容器级钢板：应符合相应钢板标准的规定，负偏差应不超过 0.25mm； 非锅炉、压力容器级钢板：应符合相应板焊管制造标准的规定。
图 6-1 弯管的褶皱和波浪间距
2）弯管内侧褶皱高度 hm 应不大于管子外径的 3％；波浪间距 a 应大于等于 12 hm 。
c) 减薄
弯管宜采用正公差壁厚的管子制作，弯管制作前管子壁厚宜符合表 6-1 的规定。管子弯
曲后的最小厚度应符合规范第 3 部分（GB/T20801.3-2006）6.2 b)的规定。
将每条管道按照轴测投影的绘制方法，画成以单线表示的管道空视图。 3.6 热弯 t bending
温度高于金属临界点 AC1 时的弯管操作。 3.7 冷弯 Cold bending
温度低于金属临界点 AC1 时的弯管操作。 3.8 自由管段 Pipe-segments to be prefabricated
第 4 部分 制作与安装
1 范围 GB/T20801.4－2006 系“压力管道规范——工业管道”的第 4 部分，规定了工业金属压
力管道制作和安装的基本要求。 本部分未规定的其他有关制作和安装要求应符合规范（GB/T20801-2006）其他部分以及
国家现行有关标准、规范的规定。
2 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明年号的引用文件，
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。然而，鼓励根据本
规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注年号的引用文件，其最
新版本适用于本规范。
锅炉压力容器压力管道焊工考试与管理规则
GB/T17116.1-1997
管道支吊架——第 1 部分：技术规范
GB/T20801.1-2006
压力管道规范——工业管道 第 1 部分 总则
GB/T20801.2-2006
压力管道规范——工业管道 第 2 部分 材料
GB/T20801.3-2006
压力管道规范——工业管道 第 3 部分 设计与计算
GB/T20801.5-2006
压力管道规范——工业管道 第 5 部分 检验与试验
GB/T20801.6-2006
下列管道的管子和管件，每批应抽样 5%且不少于一根（个）进行外表面磁粉或渗透检 测，不得有线性缺陷：
a) GC1 级管道中设计压力大于或等于 10MPa 的管子和管件； b) GC1 级管道中输送极度危害介质的管子和管件。 5.6 硬度检查
GC1 级管道中设计压力大于或等于 10MPa 的管道用高压螺栓、螺母应每批抽取２根进行 硬度检验。 5.7 加倍抽样检查、检测或试验
d) 直度允差应不大于板焊管单根长度的 0.2%，其余尺寸允差应符合相应板焊管制造标准 的规定。
e) 板焊管制作过程中应防止板材表面损伤。对有严重伤痕的部位应进行修磨，使其圆滑 过渡，且修磨处的壁厚不应小于设计壁厚。
f) 板焊管的焊接、焊后热处理和检验、检查应符合本规范相应章节及规范第 5 部分 （GB/T20801.5-2006）的相关规定。
不锈钢阀门水压试验时，水中的氯离子含量不得超过 100ppm。 5.4.3 经设计或业主同意，公称压力小于等于 PN100、且公称直径大于等于 600mm 的闸阀， 允许随系统进行压力试验。闸板密封试验允许采用色印等方法进行检验。
2
5.4.4 安全阀应按设计文件规定的设定压力进行调试。每个安全阀的启闭试验应不少于 3 次，并填写安全阀整定记录。 5.4.5 带夹套的阀门，夹套应以大于等于 1.5 倍夹套公称压力进行压力试验。 5.5 无损检测
表 6-1 弯管制作前管子壁厚
弯曲半径 R
弯管制作前壁厚
R≥6D
1.06td
6D>R≥5D
1.08td
5D>R≥4D 4D>R≥3D 注：D——管子外径；
1.14td 1.25td
4
6.4 板焊管
td——直管的设计厚度。
6.4.1 管材制造厂生产的板焊管应符合相应板焊管制造标准的规定。
6.4.2 安装、制作单位生产的公称直径大于等于 400mm 板焊管应符合下列各项规定：
a) 铁基材料的冷弯温度应不高于材料的相变温度（A1）； b) 热弯应在高于其相变温度（A3）范围以上进行。 6.3.3 采用焊管制作弯管时，焊缝应避开受拉（压）区。 6.3.4 弯管的不圆度、褶皱和减薄
3
a) 不圆度 1）弯管的不圆度应按下列公式计算：
不圆度（％）＝ 2(Dmax − Dmin ) ×100 % Dmax + Dmin
