Labview界面设计
LabVIEW的面板设计和用户界面优化
LabVIEW的面板设计和用户界面优化LabVIEW是一种用于编写控制和测量系统的强大的图形化编程语言。
在设计和开发LabVIEW应用程序时，面板设计和用户界面优化是非常重要的，它不仅可以影响用户的体验，还可以提高程序的可维护性和可扩展性。
本文将探讨如何设计LabVIEW面板和优化用户界面。
一、面板设计原则1. 界面简洁明了：LabVIEW面板应该尽量避免过于复杂和拥挤的设计，只展示必要的控件和指示器。
合理的布局和空白区域可以增强界面的整洁度和可读性。
2. 控件选择与布局：选择适当的控件是关键，不仅要考虑功能需求，还要考虑用户的直观习惯。
应该将相关的控件放在一起，并且进行合理的布局，以提高用户的操作效率。
3. 颜色和样式的搭配：选择合适的颜色和样式可以增强界面的美观性和可视性。
应该避免过多的颜色和装饰，保持简洁和一致性。
4. 错误处理和状态指示：在面板设计中应该考虑到错误处理和状态指示，以便用户能够轻松地识别和解决问题。
可以通过合理的标识、颜色和图标来指示错误状态和程序的运行情况。
二、用户界面优化技巧1. 响应速度优化：用户界面应该尽可能地响应迅速，避免卡顿和延时。
可以通过减少计算量、优化算法和合理使用缓存等方式来提高程序的执行效率。
2. 输入验证和限制：在对用户输入进行处理时，应该进行验证和限制，以确保输入的准确性和合法性。
可以使用适当的控件属性进行输入检查，或者在程序中添加相应的逻辑来处理无效输入。
3. 异常处理和容错设计：优化用户界面还需要考虑到异常情况的处理和容错设计。
在程序出现异常时，应该提供相应的错误信息和解决方案，以便用户能够快速地解决问题。
4. 文档和帮助信息：为了方便用户使用和了解程序，应该提供相应的文档和帮助信息。
可以在界面中添加必要的说明文字、标签和帮助按钮，以引导用户正确地操作。
5. 用户反馈和改进：为了不断改进用户界面，应该收集用户的反馈意见和建议。
可以通过用户调查、反馈按钮等方式主动获取用户的意见，然后根据反馈做出相应的改进。
labview的基本编程思路
labview的基本编程思路LabVIEW是一种图形化编程语言，以其独特的编程思路和直观的界面设计而受到广泛关注和使用。
本文将以LabVIEW的基本编程思路为主题，介绍LabVIEW的特点、编程流程和常用功能。
一、LabVIEW的特点LabVIEW是一种面向工程师和科学家的编程语言，具有以下特点：1. 图形化编程界面：LabVIEW通过拖拽和连接图形化的函数模块，实现程序的编写和调试，避免了传统文本编程的繁琐和复杂性。
2. 数据流编程：LabVIEW采用数据流编程模型，即程序的执行是通过数据在模块之间流动来实现的，这种方式使得程序的逻辑清晰、易于理解和调试。
3. 并行执行：LabVIEW的图形化编程界面使得程序可以同时执行多个任务，提高了程序的执行效率和响应速度。
4. 多平台支持：LabVIEW支持多种操作系统，如Windows、Mac 和Linux，可以在不同的平台上运行和开发。
二、LabVIEW的编程流程LabVIEW的编程流程通常包括以下几个步骤：1. 新建项目：在LabVIEW中，首先需要创建一个新项目，用于管理程序的各个部分和文件。
2. 设计界面：LabVIEW提供了丰富的控件和界面设计工具，可以根据需要设计程序的用户界面，并添加所需的输入和输出控件。
3. 编写代码：LabVIEW中的代码被称为虚拟仪器（Virtual Instrument，简称VI），通过拖拽和连接各种函数模块来编写程序的功能。
4. 连接数据：LabVIEW中数据的传递和处理是通过连接数据线实现的，可以将数据从一个模块传递到另一个模块，并进行相应的处理和计算。
5. 调试程序：LabVIEW提供了强大的调试工具，可以实时监测程序的执行过程，查看变量的值和程序的运行状态，帮助我们发现和解决问题。
6. 执行程序：完成程序的编写和调试后，可以点击运行按钮来执行程序，观察程序的运行结果，并根据需要进行调整和优化。
三、LabVIEW的常用功能LabVIEW作为一种工程和科学计算平台，提供了许多常用的功能和工具，如：1. 数据采集和处理：LabVIEW可以通过连接各种传感器和仪器，实现数据的采集和处理，如温度、压力、流量等物理量的测量和分析。
利用LabVIEW进行控制系统设计与实现
利用LabVIEW进行控制系统设计与实现控制系统是一种能够监测和调节设备、过程或系统运行状态的系统。
在实际工程中，利用计算机软件进行控制系统设计与实现已经成为一种常见的做法。
本文将介绍如何利用LabVIEW进行控制系统的设计与实现，以及一些相关的注意事项。
一、LabVIEW简介LabVIEW是一种用于设计和实现各种系统、过程和设备的图形化编程软件。
它的独特之处在于采用了图形化的编程语言G语言，使编写程序更加直观和易于理解。
LabVIEW适用于各种不同的行业和领域，如工业自动化、测量仪器、控制系统等。
二、LabVIEW的基本操作在使用LabVIEW进行控制系统设计前，我们先来了解一些LabVIEW的基本操作。
LabVIEW的界面分为两部分，左侧是工具箱，包含各种控件和函数；右侧是前面板，用于搭建程序的用户界面。
通过拖拽工具箱中的控件和函数，我们可以在前面板上搭建控制系统的用户界面。
然后，我们可以使用图形化编程语言G语言来编写程序的逻辑部分，对控件和函数进行数据处理和控制。
最后，我们可以运行程序进行测试和验证。
三、控制系统设计与实现步骤1. 确定系统需求在进行控制系统设计前，我们首先需要明确系统的需求。
例如，需要实现的功能是什么，需要控制的设备是什么，需要采集的传感器数据是什么等等。
只有明确了系统的需求，才能在LabVIEW中进行相应的设计和实现。
2. 构建界面在LabVIEW的前面板上，我们可以将需要控制的设备和传感器等通过拖拽控件的方式放置在界面上，用于用户交互。
例如，我们可以添加按钮用于开关控制，添加指示灯用于状态显示，添加图表用于数据可视化等等。
通过合理的界面设计，可以提高用户的使用体验。
3. 编写程序逻辑在LabVIEW的编程界面上，我们可以使用G语言进行程序逻辑的编写。
通过将拖拽的控件和函数进行连接和配置，实现数据的输入、处理和输出。
例如，我们可以使用while循环来不断读取传感器数据，使用条件语句来实现控制逻辑等等。

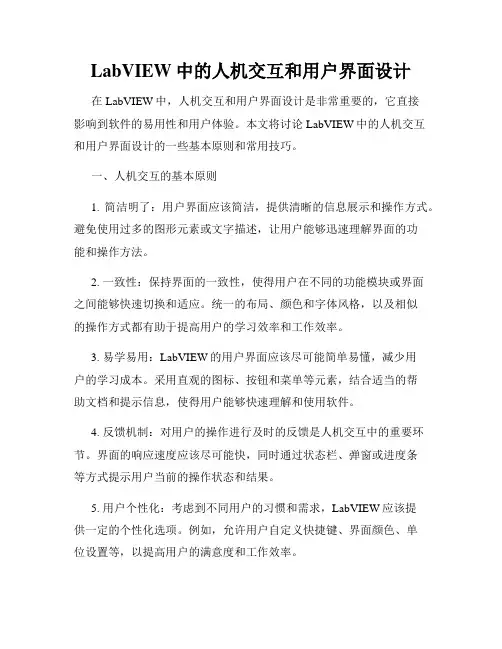

LabVIEW中的人机交互和用户界面设计
LabVIEW中的人机交互和用户界面设计在LabVIEW中，人机交互和用户界面设计是非常重要的，它直接影响到软件的易用性和用户体验。
本文将讨论LabVIEW中的人机交互和用户界面设计的一些基本原则和常用技巧。
一、人机交互的基本原则1. 简洁明了：用户界面应该简洁，提供清晰的信息展示和操作方式。
避免使用过多的图形元素或文字描述，让用户能够迅速理解界面的功能和操作方法。
2. 一致性：保持界面的一致性，使得用户在不同的功能模块或界面之间能够快速切换和适应。
统一的布局、颜色和字体风格，以及相似的操作方式都有助于提高用户的学习效率和工作效率。
3. 易学易用：LabVIEW的用户界面应该尽可能简单易懂，减少用户的学习成本。
采用直观的图标、按钮和菜单等元素，结合适当的帮助文档和提示信息，使得用户能够快速理解和使用软件。
4. 反馈机制：对用户的操作进行及时的反馈是人机交互中的重要环节。
界面的响应速度应该尽可能快，同时通过状态栏、弹窗或进度条等方式提示用户当前的操作状态和结果。
5. 用户个性化：考虑到不同用户的习惯和需求，LabVIEW应该提供一定的个性化选项。
例如，允许用户自定义快捷键、界面颜色、单位设置等，以提高用户的满意度和工作效率。
二、用户界面设计的常用技巧1. 布局和界面风格：合理的界面布局能够有效地组织信息和功能模块，使得用户操作更加流畅。
可以使用分组、对齐、间距等方式来整理界面元素，以及选择合适的颜色、字体和图标来提升界面的美观性。
2. 导航和菜单设计：在LabVIEW中，使用导航栏、左侧菜单或标签页等方式来展示不同功能模块和页面是常见的做法。
将相关的功能模块进行分类和分组，使得用户能够便捷地找到需要的功能。
3. 输入和输出控件：LabVIEW提供了各种输入和输出控件，如按钮、滑块、文本框、图表等。
在设计用户界面时，要根据实际需求选择合适的控件，并设置合适的控件属性和事件响应。
4. 异常处理和错误提示：LabVIEW中的软件可能会发生各种异常情况和错误，在界面设计中要考虑到这些情况并进行适当的处理和提示。
Labview界面设计
状态栏
28
隐藏窗格
30
状态栏
31
忙光标
32
随时为用户更新信息
34
小型触摸屏App
35
应用规则
小型触摸屏
无需创新 • 使用与物理仪器类似 的大型输入控件和指 示控件 • 简单才是王道
少就是多 • 屏幕实际使用空间非 常重要，要谨慎地利 用 • 使用托盘、选项卡或 多个屏幕来拓宽屏幕 空间
•
•
用户如何与程序交互
首先映入用户眼帘的组件
•
UX： 用户体验
• •
有时可与UI互换使用 涉及范围更广，包含工作流程
3
一些通用原则
1.
无需创新 少就是多 考虑用户
2.
3.
4
1.无需创新
使用熟悉的元素
• • • •
按钮 图标 术语 对话框
•
菜单
5
1.无需创新
仍需一定的创意
触摸屏 大按钮
室外 高对比度
10
更好的是……
良好的UI设计需要才能、培 训和/或经验
如果您身边有专家，则寻求 他们的帮助 他们不一定要是LabVIEW用 户 - PPT、PDF、Photoshop 也可用于设计
使用Photoshop初步设计的银色控件
11
UI示例
• • •
再次保存菜单的原 始位置，以便菜单 之后返回
40
户外信息显示
41
应用规则
信息控制台显示
无需创新 • 从电视、网站或类似 应用中获取灵感
少就是多 • 以可立即识别的方法 仅显示重要信息
基于labview软件的控制界面设计论文正文
仪器驱动程序是连接虚拟仪器应用软件与接口软件的桥梁，它的作用是为虚拟仪器应用软件层提供抽象的仪器操作集。对于虚拟仪器应用软件来说，对仪器的操作是通过调用虚拟仪器驱动提供唯一的接口实现的；而虚拟仪器驱动又是通过调用接口软件所提供的单一接口来实现的。
I/O接口设备是为计算机配置的电子测量仪器硬件模块，主要包括各种传感器、信号调理、模拟/数字转换器（ADC）、数字/模拟转换器（DAC）、数据采集器（DAQ）等。
虚拟仪器的核心思想就是使本来需要硬件或电路实现的技术虚拟化和软件化，尽可能地降低系统成本。基于软件在虚拟仪器系统中的重要作用，虚拟仪器的软件框架包括三个部分：接口软件，仪器驱动程序和应用软件。
1Hale Waihona Puke 1.2虚拟仪器由通用仪器硬件平台和应用软件两大部分组成。构成虚拟仪器的硬件系统一般分为计算机硬件平台和接口设备。硬件平台可以是台式机，笔记本电脑，工作站，嵌入式计算机等。计算机管理着虚拟仪器的软，硬件资源，是虚拟仪器的硬件基础。计算机在显示，存储，处理性能，网络，总线标准等方面的发展，促进了虚拟仪器系统的快速发展[2]。
应用软件建立在仪器驱动程序之上，直接面对操作用户，提供了快捷，友好的操作界面以及丰富的图形、图表等数据显示方式。虚拟仪器本身不进行任何数据处理，它只对虚拟仪器驱动进行调用。
1.1.3
虚拟仪器集传统仪器与计算机之长，拥有PC技术的优点。虚拟仪器与传统仪器比较，具有很多优势，表1.1比较了二者的区别：
本文首先介绍了虚拟仪器的组成特点以及LabVIEW的发展现状和应用，然后介绍了数据分析控制界面的几个模块，包括数据操作模块、信号FFT变换模块、信号滤波处理模块以及具体的Chirp信号分析模块。本文各个模块的具体功能在LabVIEW环境里都得到实际实现。
labview用户登录界面和温度报警超限课程设计
北华大学虚拟仪器课设设计专业：测控技术与仪器班级：08-1班22号学生姓名：谭雨成指导教师：付伟目录1引言 (3)2 系统设计及实现 (3)2.1 登录界面设计 (3)2.2系统详细设计 (4)2.2.1系统初始化 (4)2.2.2 身份验证程序实现 (4)3前面板设计如下图 (7)4程序框图如下 (8)5 心得体会 (9)6 参考文献 (10)LabVIEW用户登陆系统设计1引言大多数LabVIEW程序需要设计用户登录系统，它的主要优点：①有效保护私有数据。
因为大多数LabVIEW程序针对工业测控领域，有必要对整个系统的各种配置参数、硬件设施等做出保护；②保护程序本身，设置软件使用权限，可以将非专业操作人员“拒于”系统之外，避免由于使用者误操作引起的系统崩溃。
2 系统设计及实现2.1 登录界面设计登陆界面力求简介、明了。
程序一运行，鼠标焦点自动指向用户名输入栏，按 Tab键可以导航至密码输入栏。
点击确定按钮后，可进入主程序，点击退出，则退出该系统，界面见图3所示。
图3 登录界面设计2.2系统详细设计2.2.1系统初始化程序开始运行，主要完成2个初始化任务：①清空用户名和密码输入栏；②鼠标焦点指向用户名输入栏。
2.2.2 身份验证程序实现用户点击“确定”按钮后，程序将会搜索数据库中是否存在用户名和密码输入栏输入的内容，如果存在，则登陆成功，否则将返回错误提示；搜索数据库中指定的用户名以及显示对应密码，程序如图4所示。
图 4搜索用户登录.vi 程序框图执行完此语句将会返回数据库中所有包括“UserName”的行，索引数组的作用是索引出其对应的ID和密码。
然后将此密码与用户输入密码进行比较，如相同，则登陆成功，进入主程序界面，并关闭用户登录界面；否则，返回错误提示，如图5所示。
如果数据库中无法索引到对应的用户名或者密码不正确，程序将返回错误提示，如图 7和图8 所示。
图 7密码错误显示图8 用户名错误显示此时，将弹出对话框提示信息，并清空用户名密码输入栏，鼠标焦点重新指向用户名输入栏，等待用户再次输入。
LabVIEW中的数据可视化和形界面设计
LabVIEW中的数据可视化和形界面设计LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用于数据获取、处理与可视化的图形化编程环境。
在实验室工作和科学研究中，数据可视化和用户界面设计是两个重要的方面。
本文将介绍LabVIEW中的数据可视化和界面设计的相关内容。
一、LabVIEW简介（200字左右）LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程软件，旨在帮助工程师和科学家进行各种测量和控制任务。
LabVIEW以其直观的可视化编程环境和强大的功能而被广泛应用于各个领域。
二、数据可视化（400字左右）在科学实验和工程控制中，数据的可视化是非常重要的。
LabVIEW 提供了丰富的工具和函数来实现数据的可视化。
通过简单的拖拽、连接和配置，用户可以创建各种图表、图形和仪表盘，将复杂的数据以直观的方式展示出来。
1. 图表绘制：LabVIEW提供了各种类型的图表控件，如折线图、柱状图、饼图等。
用户可以根据实际需求选择合适的图表类型，并通过配置参数设置图表的样式、颜色和轴标注等。
2. 数据处理与分析：LabVIEW内置了各种数据处理和分析的函数模块，如平均值、滤波、快速傅里叶变换等。
用户可以通过这些函数对采集到的数据进行处理和分析，进而得到更有意义的结果。
3. 3D可视化：除了传统的2D图表外，LabVIEW还支持三维数据的可视化。
用户可以创建三维图表、曲面图等，以展示更为复杂的数据关系。
三、用户界面设计（500字左右）一个简洁、易用的用户界面对于实验和控制系统来说至关重要。
LabVIEW提供了丰富的界面设计工具和控件，使用户能够轻松创建出符合自己需求的用户界面。
1. 控件选择：LabVIEW提供了各种常见的控件，如按钮、滑动条、输入框等。
用户可以根据实际需求选择适合的控件，并进行自定义配置，使界面功能齐全、易于操作。
使用LabVIEW进行人机交互界面设计
使用LabVIEW进行人机交互界面设计LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款功能强大的图形化编程语言和开发环境，广泛应用于科学研究、工程控制、教育培训等领域。
它提供了丰富的开发工具和库，使得开发者可以轻松地构建各种应用程序，其中包括人机交互界面设计。
本文将介绍如何使用LabVIEW来进行人机交互界面设计。
一、LabVIEW概述LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程软件。
它的特点是以数据流图为基本编程模型，开发者通过将各种功能模块（称为虚拟仪器）以图形化的方式连接起来，完成程序的设计与开发。
LabVIEW具有良好的可视化特性和模块化设计，使得人机交互界面设计变得简单而高效。
二、LabVIEW界面设计基础在LabVIEW中进行人机交互界面设计的基础是控件和面板。
控件是用来接收用户输入或展示输出结果的元素，例如按钮、滑块、文本框等；面板是控件的容器，用于布局和组织控件。
LabVIEW提供了丰富的控件库，开发者可以根据需求选择合适的控件。
三、创建用户界面1. 打开LabVIEW软件，创建一个新的VI（Virtual Instrument）；2. 在界面菜单中选择Controls Palette，浏览并选择适合项目需求的控件；3. 将选中的控件拖拽到面板上，布局和调整它们的位置和大小，以便形成一个直观、友好的界面；4. 对每个控件设置属性，包括名称、标签和默认值等；5. 针对每个控件添加事件处理程序，以便实现相应的功能逻辑。
四、实现交互功能1. 针对各个控件的事件处理程序，编写相应的功能模块；2. 利用LabVIEW提供的模块化设计能力，将这些功能模块组合起来，构建一个完整的交互系统；3. 添加对外部数据源或设备的接口，例如传感器数据的输入和执行器的控制；4. 调试和验证交互功能，确保系统的正常运行，并进行必要的修改和优化。
LabVIEW界面设计打造简洁易用的用户界面
LabVIEW界面设计打造简洁易用的用户界面在当前信息化时代，软件界面设计变得越来越重要。
一个好的用户界面能够提升软件的易用性和用户体验，而一个繁复、混乱的界面则可能导致用户流失。
作为一个强大且灵活的控制与测量软件，LabVIEW（Laboratory Virtual Instrument Engineering Workbench）在界面设计方面也备受关注。
本文将介绍如何通过LabVIEW界面设计打造简洁易用的用户界面。
一、功能定位与界面设计在开始设计用户界面之前，我们需要先明确软件的功能定位。
通过明确软件的目标和用户需求，我们能够更好地选择合适的界面设计方案。
在选择界面设计方案时，我们可以考虑以下几个方面：1. 界面整体布局：合理的界面布局能够使用户能够快速找到需要的功能和信息。
我们可以采用经典的三栏式、主从式或者平铺式布局，根据实际需求决定。
2. 导航设计：导航设计关乎用户在软件中的行为流程，合理的导航设计能够提高用户的操作效率。
我们可以通过添加菜单、工具栏和导航面板等形式来实现良好的导航设计。
3. 控件选择：选择合适的控件能够直观地呈现数据或者功能，同时也能够提高用户的操作效率。
在LabVIEW中，我们可以使用按钮、滑动条、图表等控件来实现各种功能的展示和操作。
二、界面美化与风格设计除了功能定位和界面设计，界面美化和风格设计也是打造简洁易用的用户界面的关键。
以下是几个实用的界面美化和风格设计建议：1. 颜色搭配：合理的颜色搭配能够提高界面的美观度和可读性。
我们可以选择简洁明快的颜色，同时避免颜色过于杂乱，影响用户的视觉体验。
2. 图标设计：图标是用户界面中重要的组成部分之一，好的图标设计能够让用户更好地理解功能或者操作内容。
我们可以选择简洁明了的图标，或者自定义特定样式的图标。
3. 字体选择：合适的字体能够提高用户的阅读体验。
我们可以选择易读且符合软件风格的字体，同时避免字体过于花哨、难以辨认。
LabVIEW编程中的软件架构与模块化设计方法
LabVIEW编程中的软件架构与模块化设计方法随着科技的不断发展，软件程序的复杂性也日益增加。
为了提高软件的可维护性和可扩展性，软件架构和模块化设计成为了程序开发领域中的重要话题。
在LabVIEW编程中，软件架构和模块化设计同样具有重要意义。
本文将探讨LabVIEW编程中的软件架构与模块化设计方法。
一、软件架构的重要性在软件开发过程中，软件架构是程序的基础，它定义了程序中各个模块之间的关系和交互方式。
一个好的软件架构可以提高程序的可维护性、可扩展性和可重用性，降低开发成本和风险，提高开发效率。
在LabVIEW编程中，软件架构同样起着至关重要的作用。
软件架构能够帮助开发人员实现程序的可重用性。
通过将程序按照功能划分为多个模块，可以使得这些模块能够在不同的程序中复用。
这样一来，开发人员不仅可以减少编写代码的工作量，还能够提升开发效率。
此外，软件架构还能够提高程序的可维护性和可扩展性。
通过将程序划分为多个模块，每个模块负责完成一部分功能，不同模块之间的关系清晰明了。
这样一来，当需要修改或者扩展程序时，只需对特定模块进行修改，不会对其他模块产生影响。
这种模块化的设计方式可以减少开发人员的工作量，同时降低开发风险。
二、LabVIEW中的软件架构在LabVIEW编程中，可以采用面向对象的思想来实现软件架构。
面向对象的编程思想将程序看作是一系列对象的集合，每个对象负责完成特定的功能。
在LabVIEW中，可以将每个模块看作是一个对象，对象之间通过消息传递的方式进行通信和交互。
在LabVIEW中，可以使用VI（Virtual Instrument）进行模块的封装。
VI是LabVIEW的基本运行单位，每个VI都可以看作是一个模块。
通过VI，可以实现不同模块之间的消息传递和数据共享。
为了实现模块的封装和解耦，可以使用Local变量和Global变量进行数据的共享。
Local变量只在当前VI中有效，可以实现模块内部的数据传递；而Global变量可以在整个程序中共享数据，可以实现模块之间的数据传递。
LabVIEW程序界面的布置
俗话说：“人靠衣装，佛靠金装”，应用程序的界面是提供给使用者的第一印象，直接影响到应用程序的用户体验。
因此，有效、合理的界面能够为程序增色不少。
LabVIEW提供了丰富的界面控件供开发者选择，有经验的程序员往往能够利用这些控件做出令人称赞的界面效果。
在《LabVIEW Development Guidelines》（下载）和《The LabVIEW Style book》（介绍）书中都有专门的章节来论述LabVIEW程序界面设计规范和方法。
本文主要从应用应用开发的角度描述一些通用的界面设计的方法。
1.1控件的分类和排列在LabVIEW中，控件通常被笼统地分为控制型控件（Control）和显示型控件（Indicator）。
而对某一个具体的应用而言，更需要把Control和Indicator进行细分，使得具有同样功能的控件排放在一起，甚至组成若干个Group组。
LabVIEW提供了一系列工具供程序员排列和分布控件的位置以及调整控件的大小，如图1所示。
图(a)是排列对齐工具，其中的图标可以很清楚地知道各个按钮的作用。
使用Ctrl+Shift+A可以重复上一次的排列方式。
图(b)是位置分布工具，可以快速地分布各个控件之间的位置。
图(c)是大小调整工具，可以快速地调整多个不同控件的大小（注意：部分控件的大小是不允许被调整的）。
图(d)是组合和叠放次序工具，Group表示把当前选择的控件组合起来形成一个整体；Ungroup与Group相反，表示分散已经整合起来的各个控件；Lock表示锁定当前选择的控件，此时控件将无法被编辑（包括移动控件的位置，调整控件的大小等）；Unlock是解锁指令；Move Forward、Move Backward、Move to Front和Move to Back表示修改当前选择控件的排放次序。
1 控件排列和分布工具图2是某个测试界面的控件摆放实例，尽管这些控件都是Indicator控件，但是仍然根据显示功能和内容的不同将控件进行了分类。
labview高级程序设计
LabVIEW高级程序设计1. 简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化程序设计环境，主要用于快速开发和部署数据采集、控制系统和测试系统等应用。
LabVIEW具有丰富的工具和功能，可以帮助工程师和科学家高效地进行系统设计和开发。
本文将介绍LabVIEW高级程序设计的一些常用技巧和技术。
2. 高级数据处理2.1 数据滤波LabVIEW提供了多种滤波器函数和工具，用于对实时采集的数据进行滤波处理。
可以使用FIR滤波器或IIR滤波器对数据进行平滑处理或去除噪声。
滤波器函数可以灵活地应用于不同的应用场景，并且可以自定义滤波器参数。
// 示例：使用FIR滤波器对数据进行平滑处理double[] data = GetSensorData();double[] filteredData = Filter.FIR(data, filterCoefficients);2.2 数据拟合LabVIEW提供了多种数据拟合函数和工具，用于对实验数据进行曲线拟合。
可以根据实验数据的特点选择适当的拟合函数，例如线性拟合、多项式拟合、指数拟合等。
数据拟合功能可以帮助用户分析数据并找出趋势和规律。
// 示例：使用线性拟合函数对数据进行拟合double[] xData = GetXData();double[] yData = GetYData();double[] coefficients = Fit.Linear(xData, yData);2.3 数据分析LabVIEW提供了丰富的数据分析函数和工具，用于对实验数据进行统计分析和趋势分析。
可以计算数据的平均值、标准差、最大值、最小值等统计指标，还可以绘制直方图、散点图、曲线图等图表。
数据分析功能可以帮助用户理解数据的特性和分布。
// 示例：计算数据的平均值和标准差double[] data = GetExperimentalData();double mean = Analysis.Mean(data);double std = Analysis.StandardDeviation(data);3. 高级界面设计3.1 自定义控件LabVIEW允许用户自定义控件，以满足特定需求和界面设计的要求。
LabVIEW中的人机交互界面设计技巧
LabVIEW中的人机交互界面设计技巧LabVIEW是一款非常强大的图形化编程环境，广泛应用于工业自动化、测量与控制领域。
在LabVIEW中，人机交互界面是用户与程序进行信息交流的重要途径。
良好的人机交互界面设计能够提高用户的工作效率，优化用户体验，本文将介绍一些LabVIEW中的人机交互界面设计技巧。
一、界面布局与排版设计1. 合理划分界面区域在设计LabVIEW界面时，首先要根据功能和信息的关联性进行界面区域的划分。
可以使用容器控件，如Tab控件、Cluster等，将相关的控件组织在一起，提高界面的可读性和易用性。
2. 使用合适的控件LabVIEW提供了丰富的控件元素供用户选择，如按钮、滑动条、数字显示等。
在选择控件时，要根据功能需求和用户习惯进行选择，以达到最好的用户体验。
3. 合理调整控件的大小和位置控件的大小和位置对用户的操作和视觉效果有很大影响。
需要根据控件的功能和重要性，合理调整控件的大小和位置，以避免界面混乱和操作困难。
4. 使用合适的配色方案良好的配色方案能够给用户带来舒适的视觉体验。
在LabVIEW 的界面设计中，可以选择适合应用场景和颜色搭配的配色方案，提高界面的美观性和可读性。
二、界面操作方式设计1. 设置合理的交互方式在LabVIEW中可以通过按钮、复选框、滑动条等控件进行用户操作，通过响应事件来实现不同操作的功能。
在设计界面时，要根据实际需求设置合理的交互方式，如单击、双击、拖动等。
2. 提供合适的反馈机制用户操作后，及时给予反馈是良好的用户体验的重要组成部分。
可以在界面中设置合适的提示信息、动态效果或状态指示器等，及时向用户传达操作结果和系统状态。
3. 设计可撤销与重做功能在LabVIEW应用中，用户可能会频繁进行参数调整和试验验证等操作。
为了提高用户操作的自由度，可以设计可撤销与重做功能，使用户可以轻松地回退和恢复操作。
三、界面美化与优化1. 图标与图片的使用在界面设计中，可以使用图标和图片来增加界面的美观性和信息量。
《LabVIEW 程序设计教程》课件第七章 人机界面设计
7.1 下拉列表控件和枚举控件 7.2 列表框控件 7.3 表格与树形控件 7.4 VI属性设置 7.5 对话框 7.6 菜单 7.7 选项卡 7.8 多面板 7.9 光标 7.10 自定义控件和数据类型 7.11 用户界面设计 7.12 VI程序设计规则
7.1 下拉列表控件和枚举控件
多面板程序事件结构框图
通过菜单实现多面板程序
7.9光标
Windows平台上的光标通常分为两类，一种是动 画光标，保存为*.ani文件；另一种是静态光标，保 存为*.cur文件。
LabVIEW自带光标图
设置光标忙碌状态实例
7.10自定义控件和数据类型
LabVIEW专门提供了自定义控件编辑窗口来编辑自 定义控件。右击前面板的任何控件，在弹出的快捷 菜单中选择“高级---自定义…”选项，就可以打开自 定义控件编辑窗口
7.3表格与树形控件---表格
Express表格的例子
树形控件
树形控件的编辑
编辑树形控件
7.4 VI属性设置
7.5对话框
对话框按类型分为两类对话框：一种是信息显示对话 框，另一种是提示用户输入对话框。
其中，信息对话框有四种： 1） 单按钮对话框 2）双按钮对话框 3）三按钮对话框 4）显示对话框信息
动态交互界面
7.12VI程序设计规则
关于前面板的设计 关于程序框图的设计 关于VI
谢谢
步骤一：加载菜单文件
步骤二：添加菜单选择(用户)事件
步骤三：编写程序框图
右键快捷菜单
右键快捷菜单是为某一个具体控件设置的菜单，只有 当用户右击该控件时，才会弹出菜单。
它更具有针用户更多的交互需求。
右键快捷菜单的创建方式也有两种，一种是通过菜单 编辑器创建菜单，另一种是通过编程动态创建菜单。
LabVIEW设计模式汇总
LabVIEW设计模式汇总本文归纳了LabVIEW中常用的几种设计模式，介绍了各种设计模式的特点及适用范围，并提供了每种设计模式对应的典型应用实例。
1 标准状态机1.1简介状态机(State Machine)是编程中经典的设计模式之一。
状态机对系统所有可能的状态进行罗列，在每个状态分支中执行该状态的代码，并指明系统要执行的下一个状态。
状态机能清晰和准确地完成与状态密切相关的任务。
1.2结构图1-1为典型的标准状态机结构。
系统包含“Initialize”，“Idle”，“Case1”，“Case2”，“Stop”五个状态；系统可以在“Initialize”中初始化系统参数，在“Idle”中专门做状态选择处理，“Case1”和“Case2”为用户自定义的状态分支，“Stop”状态使系统停止运行。
图1-1 标准状态机结构1.3要点（1）状态枚举常量该枚举常量包含了系统所有可能的状态，每次可以选择一个指定的状态。
（2）带移位寄存器的while循环状态机通过while循环上的移位寄存器传递下一个要执行的状态，每次循环只能执行一个条件分支。
（3）条件结构该条件结构的每个分支对应一个系统的可能的运行状态。
Tips：●可以将枚举常量设计为自定义控件类型。
当系统状态需要修改时，只需要修改一次“自定义控件”即可更新整个程序中所有的枚举常量。
●将枚举常量连接到条件结构的选择器接线端后，右击条件结构边框，选择“为每个值添加分支”，可以轻松地为条件结构实现分支配置。
1.4实例（1）情景：使用温度监控系统监测当前温度，当温度超过高温阈值时发出“高温警报”，当温度低于冷冻阈值时发出“冷冻警报”。
（2）代码：详见附件中的“标准状态机”项目文件。
图1-2 前面板设计图1-3 程序框图设计1.5小结标准状态的应用非常广泛，它的特点是：（1）系统的所有状态和转换条件都是可以提前预期设定的，而不是随机产生的；（2）系统一次只能执行一个状态，不适合做并行任务处理。
利用LabVIEW进行人机交互界面设计与实现
利用LabVIEW进行人机交互界面设计与实现使用LabVIEW进行人机交互界面设计与实现随着科技的进步，人机交互界面在各个领域都扮演着重要的角色。
人机交互界面的设计与实现关系到用户体验的好坏，而利用LabVIEW 这一强大的工具进行设计与实现，不仅能够提高界面的易用性和美观性，还能够增加系统的可靠性和扩展性。
本文将介绍利用LabVIEW进行人机交互界面设计与实现的方法和技巧。
一、LabVIEW概述LabVIEW是一种图形化编程环境，由美国国家仪器公司开发。
它以图形化的方式进行编程，使得程序的开发变得直观、高效。
LabVIEW具有强大的数据获取、分析和可视化能力，广泛应用于工程和科学领域。
二、人机交互界面设计原则在进行人机交互界面设计时，应遵循一些基本原则，以提高用户的满意度和使用体验。
以下是一些常见的人机交互界面设计原则：1.界面简洁易懂：界面应尽量简洁明了，避免过多的冗余信息和复杂的操作步骤，使用户能够迅速上手。
2.一致性：在界面的设计中，保持一致性是非常重要的。
相同的功能应该采用相同的图标、样式和颜色等，以提供一致的使用体验。
3.可用性：界面应该具有良好的可用性，即用户能够很容易地找到所需要的功能，并且能够正确操作。
此外，还可以提供一些辅助功能，如快捷键、提示信息等，以增加用户的便利性。
4.可扩展性：当系统需要增加新功能或者进行功能修改时，界面能够方便地进行扩展和修改，而不需要对整个系统进行重构。
三、LabVIEW进行人机交互界面设计与实现的步骤利用LabVIEW进行人机交互界面设计与实现，需要经历以下几个步骤：1.界面布局设计：首先要确定界面的整体布局，包括控件的排列方式、大小和位置等。
可以使用LabVIEW提供的各种控件，如按钮、文本框、图表等，来构建界面。
2.控件属性设置：对于每个控件，需要设置其属性，包括外观、交互方式等。
通过设置控件的属性，可以实现界面的美观和易用性。
3.事件处理：在LabVIEW中，可以为每个控件添加触发事件，即当用户操作控件时，相应的事件将被触发。
