电感式传感器及应用
电感式传感器的基本原理及应用
电感式传感器的基本原理及应用1. 什么是电感式传感器？电感式传感器是一种基于电感量的感应原理来测量、监测和控制各种物理量的装置。
它利用传感元件的电感变化来检测物理量的变化，并将其转换为相应的电信号进行处理。
2. 电感式传感器的工作原理电感式传感器的工作原理基于电感量与磁场强度的关系。
当电感式传感器受到外部物理量的影响时，会产生与其变化相关的磁场，进而导致传感元件的电感值发生改变。
这种电感变化可以通过电路系统进行测量和转换。
3. 电感式传感器的应用领域电感式传感器在各个领域得到了广泛的应用，下面列举了其中一些典型的应用领域：•工业自动化：电感式传感器可以用于测量和控制工业自动化过程中的位移、压力、温度和流量等参数。
它们具有快速响应、高精度和可靠性的优势，广泛应用于机器人、流程控制和物料搬运等领域。
•汽车工业：电感式传感器在汽车制造和汽车电子控制系统中起着重要的作用。
它们可以用于检测发动机转速、刹车液位、轮胎气压等参数，帮助提高车辆性能和驾驶安全。
•医疗设备：电感式传感器在医疗设备领域有着广泛的应用。
例如，在心脏监护仪和血糖仪等设备中可以用于测量心率和血糖浓度等参数，帮助医生准确诊断和治疗疾病。
•环境监测：电感式传感器可以用于环境污染监测、气象预测和地震预警等领域。
它们可以测量大气压力、温湿度、地磁场等参数，为环境保护和自然灾害防范提供重要的数据支持。
•消费电子：电感式传感器在消费电子产品中也有广泛的应用。
例如，在智能手机和智能手表中，电感式传感器可以用于测量加速度、方向和距离等参数，提供更智能、更便捷的用户体验。
4. 电感式传感器的优势和局限性电感式传感器具有如下优势：•灵敏度高：电感式传感器可以实现对微小变化的测量和控制，具有很高的灵敏度。
•高精度：电感式传感器的测量精度较高，可以满足许多应用的要求。
•快速响应：电感式传感器具有快速响应的能力，能够及时捕捉到物理量的变化。
•不受环境影响：电感式传感器在大部分环境条件下都能正常工作，不受温湿度和气压等环境因素的影响。
电感式传感器的应用实例
电感式传感器的应用实例1. 嘿,小伙伴们!今天咱们来聊聊电感式传感器这个神奇的小玩意儿。
别看它个头不大,可在咱们的日常生活中可是无处不在啊!它就像是个超级敏感的小雷达,能感知周围环境的变化,简直就是科技界的"千里眼"!2. 想象一下,你家的电动牙刷是不是特别聪明?一碰到水就自动开始工作,用完了又自动停下来。
这可不是什么魔法,而是电感式传感器在背后默默发挥作用呢!它能感应到水分的存在,就像是个小小的侦探,随时待命。
3. 再说说咱们天天坐的电梯吧。
你有没有想过,为什么电梯门总能在你靠近的时候自动打开,而不会夹到人呢?没错,又是咱们的电感式传感器在发挥作用!它就像是个尽职尽责的门卫,时刻关注着电梯门口的情况,保证大家的安全。
4. 哦对了,还有停车场里那些能自动感应车辆的停车位指示灯。
你看到那个红绿灯会变色,以为是有个小精灵在地下指挥交通?其实啊,那是电感式传感器在地下默默工作,感应车辆的到来和离开,比交警还要尽职尽责呢!5. 工厂里的流水线上,电感式传感器更是大显身手。
它能精确地检测金属零件的位置和尺寸,就像是个超级细心的质检员,保证每个产品都符合标准。
要是没有它,那些机器人可就成了"睁眼瞎"啦!6. 你知道吗?咱们的手机屏幕为什么能感应到你的手指触摸?没错,又是电感式传感器的功劳!它就像是个超级敏感的皮肤,能感受到你最轻微的触碰。
想象一下,如果没有它,你的手机岂不是成了一块没有生命的玻璃?7. 在汽车上,电感式传感器也是个大忙人。
它能检测发动机的转速、车轮的速度,甚至能感应雨滴来自动开启雨刷。
简直就是汽车的神经系统啊!没有它,汽车可能就成了一个四肢发达头脑简单的大块头。
8. 在医疗领域,电感式传感器更是发挥着重要作用。
比如在核磁共振仪中,它能精确地测量人体内部的情况,就像是给人体做了个透视。
医生们有了这个"透视眼",诊断疾病就容易多啦!9. 在安防系统中,电感式传感器也是个不可或缺的小能手。
电感式传感器的特性及应用
电感式传感器的特性及应用电感式传感器是一种通过测量电感值的变化来实现信号的检测和转换的传感器。
它利用了物体与线圈之间的磁场相互作用来实现信号的感知和测量。
电感式传感器具有灵敏度高、响应速度快、质量轻、成本低、结构简单等特点，因此在众多领域得到广泛应用。
首先，电感式传感器的特性主要表现在以下几个方面：1. 灵敏度高：电感式传感器通过测量线圈的电感值来感知外部物体的磁场，具有较高的灵敏度，可以实现对微小磁场变化的检测。
2. 响应速度快：电感式传感器的响应速度较快，可以及时对外部磁场的变化做出响应，实现实时监测和控制。
3. 宽频段：电感式传感器在很大程度上不受频率的限制，可以检测到较宽范围内的磁场信号。
4. 成本较低：由于电感式传感器的结构相对简单，所需材料较少，因此成本相对较低。
其次，电感式传感器具有广泛的应用领域，常见应用如下：1. 位移测量：电感式位移传感器可以通过感应物体与线圈之间的磁场来实现对物体位移的测量。
在机械、汽车、仪表等领域中广泛应用于位移、位置或端点检测等。
2. 速度测量：通过测量转子上的磁场与线圈之间的电感值变化，可以实现转子转速的检测，广泛应用于发电机、电机和机械制造等领域。
3. 流量测量：电感式流量传感器通常通过测量流体通过导体管道时磁场的变化来实现对流速的测量，广泛用于石油、化工、水处理等行业中的流量检测。
4. 重量测量：电感式传感器可通过检测导体中电流的变化来实现对物体重量的测量，广泛应用于电子天平、电子秤等领域。
5. 磁场检测：电感式传感器可感知磁场的强度和方向，广泛应用于磁场地质、磁场测量仪等领域。
6. 位置检测：电感式传感器可以通过检测物体与传感器之间的磁场变化来实现对物体位置的检测，常用于自动控制和机器人定位等领域。
总之，电感式传感器具有较高的灵敏度、响应速度快、结构简单等特点，能够实现对磁场信号的感知和测量。
其应用广泛，包括位移测量、速度测量、流量测量、重量测量、磁场检测、位置检测等领域。

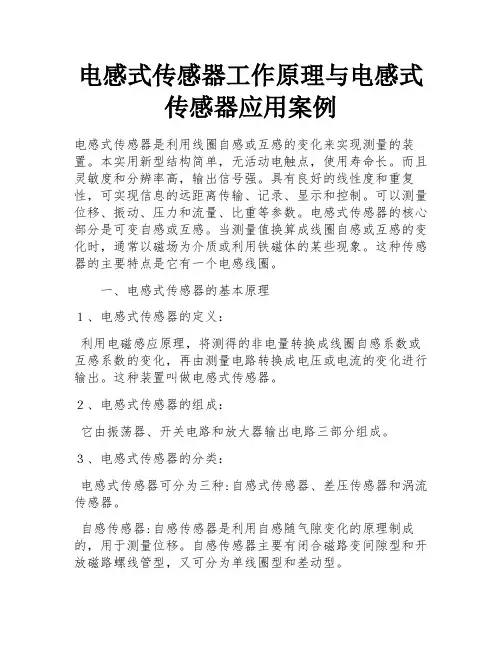

电感式传感器工作原理与电感式传感器应用案例
电感式传感器工作原理与电感式传感器应用案例电感式传感器是利用线圈自感或互感的变化来实现测量的装置。
本实用新型结构简单，无活动电触点，使用寿命长。
而且灵敏度和分辨率高，输出信号强。
具有良好的线性度和重复性，可实现信息的远距离传输、记录、显示和控制。
可以测量位移、振动、压力和流量、比重等参数。
电感式传感器的核心部分是可变自感或互感。
当测量值换算成线圈自感或互感的变化时，通常以磁场为介质或利用铁磁体的某些现象。
这种传感器的主要特点是它有一个电感线圈。
一、电感式传感器的基本原理１、电感式传感器的定义：利用电磁感应原理，将测得的非电量转换成线圈自感系数或互感系数的变化，再由测量电路转换成电压或电流的变化进行输出。
这种装置叫做电感式传感器。
２、电感式传感器的组成：它由振荡器、开关电路和放大器输出电路三部分组成。
３、电感式传感器的分类：电感式传感器可分为三种:自感式传感器、差压传感器和涡流传感器。
自感传感器:自感传感器是利用自感随气隙变化的原理制成的，用于测量位移。
自感传感器主要有闭合磁路变间隙型和开放磁路螺线管型，又可分为单线圈型和差动型。
差动变压器传感器:将测量的非电量变化转换成线圈互感变化的传感器称为互感传感器。
因为这种传感器是根据变压器的基本原理制作的，其二次绕组采用差动方式连接，所以也叫差动变压器传感器，简称差动变压器。
电涡流传感器:基于电涡流效应的传感器称为电涡流传感器。
根据涡流在导体中的穿透程度，传感器分为高频反射型和低频透射型两种，但基本工作原理还是差不多的。
电涡流传感器最大的特点是能够以非接触的方式连续测量位移、厚度、表面温度、速度、应力和材料损伤。
此外，它还具有体积小、灵敏度高、频响宽等特点，应用广泛。
４、电感式传感器的工作原理：电感式传感器的工作原理是电磁感应，是一种将测得的位移转换成电感变化的装置。
振荡器产生交变磁场。
当金属靶接近这个磁场，达到感应距离时，金属靶内会产生涡流，导致振荡衰减，甚至停止。
电感式传感器的典型应用
3）型号说明
A BC D E RS—93□□□□- □□□- □□ - □□□ -□□ RS：厂标 A：93□□□□ 螺纹壳体探头代号选择 B：□□□ 无螺纹长选择 公制螺纹探头 最小无螺纹长2mm 0 2 最大无螺纹长
250mm 2 5 0 加长递增量1mm 0 1
英制螺纹探头 最小无螺纹长0.1inches 0 1 最大无螺纹长
2）技术指标 I. 频响范围：0.5Hz～200Hz(-3dB) II. 灵敏度：8mV/μm±5%、 5mV/μm±5%、
4mV/μm±5% (或根据用户要求调整) III. 量程：±1mm（±2mm、±3mm 等） IV. 线性度：<2% V. 最大输出电压：8V（单峰） VI. 使用温度范围，-30℃~-80℃ VII. 工作方向：H 水平型 V 垂直型 VIII. 工作电源：±12VDC Ⅸ.安装方式： 在Φ56的圆周角上用2个M5螺钉
1.2.1 RS9300低频振动速度传感器
其外形如右图，它是利用磁电感 应原理把振动信号变换成电信号。主 要由磁路系统、惯性质量、弹簧阻尼 等部分组成。在传感器壳体中刚性地 固定着磁铁，惯性质量（线圈组件） 用弹簧元件悬挂于壳体上。
工作时，将传感器安装在机器上，在机器振动时， 线圈与磁铁相对运动、切割磁力线，产生感应电压， 该信号正比于被测物体的振动速度值，对该信号进行 积分放大处理即可得到位移信号。
1）特点：
I. 传感器有很低的使用频率，可以适用于低转速的 转动机器。
II. 相对于其它类型的振动传感器而言，RS9300传 感器有较低的输出阻抗，较好的信噪比。它同一般 通用交流电压表或示波器配合就能工作。对输出插 头和传输电缆也无特殊要求，使用方便。
III. 传感器设计中取消了有摩擦的活动元件，因此 使用寿命相对很长。传感器有一定抗横向振动能力 （不大于10g）。

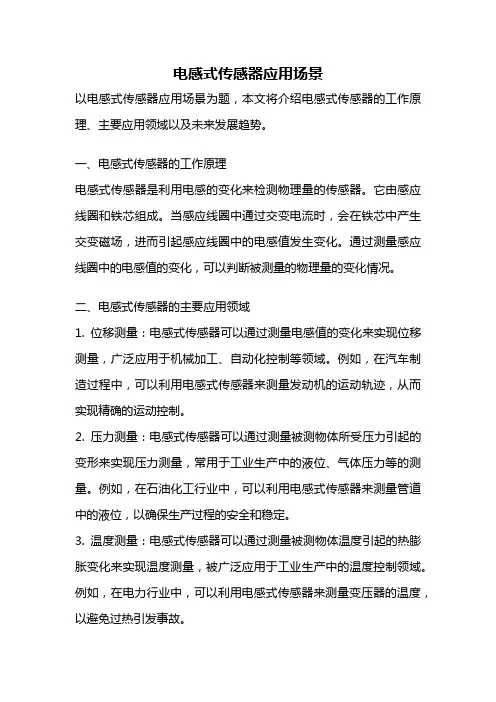

电感式传感器应用场景
电感式传感器应用场景以电感式传感器应用场景为题，本文将介绍电感式传感器的工作原理、主要应用领域以及未来发展趋势。
一、电感式传感器的工作原理电感式传感器是利用电感的变化来检测物理量的传感器。
它由感应线圈和铁芯组成。
当感应线圈中通过交变电流时，会在铁芯中产生交变磁场，进而引起感应线圈中的电感值发生变化。
通过测量感应线圈中的电感值的变化，可以判断被测量的物理量的变化情况。
二、电感式传感器的主要应用领域1. 位移测量：电感式传感器可以通过测量电感值的变化来实现位移测量，广泛应用于机械加工、自动化控制等领域。
例如，在汽车制造过程中，可以利用电感式传感器来测量发动机的运动轨迹，从而实现精确的运动控制。
2. 压力测量：电感式传感器可以通过测量被测物体所受压力引起的变形来实现压力测量，常用于工业生产中的液位、气体压力等的测量。
例如，在石油化工行业中，可以利用电感式传感器来测量管道中的液位，以确保生产过程的安全和稳定。
3. 温度测量：电感式传感器可以通过测量被测物体温度引起的热膨胀变化来实现温度测量，被广泛应用于工业生产中的温度控制领域。
例如，在电力行业中，可以利用电感式传感器来测量变压器的温度，以避免过热引发事故。
4. 流量测量：电感式传感器可以通过测量流体流动引起的涡旋产生的电感值变化来实现流量测量，常用于工业生产中的流体控制领域。
例如，在化工行业中，可以利用电感式传感器来测量管道中的流体流量，从而实现精确的流量控制。
三、电感式传感器的未来发展趋势随着科技的不断进步，电感式传感器在各个领域的应用也在不断拓展。
未来，电感式传感器有以下几个发展趋势：1. 进一步提高精度：随着技术的发展，电感式传感器的测量精度将进一步提高，可以实现更加精确的测量。
这将在工业自动化、医疗诊断等领域发挥重要作用。
2. 增加多功能性：未来的电感式传感器将具备更多的功能，可以同时测量多个物理量，并实现多种复杂的控制。
这将提高传感器的应用灵活性和效率。
电感式传感器发展现状及其应用研究报告
电感式传感器发展现状及其应用研究报告电感式传感器是一种常见的传感器类型，广泛应用于工业控制、汽车电子、医疗设备等领域。
本文将对电感式传感器的发展现状及其应用进行研究和探讨。
电感式传感器是利用电感量的变化来检测和测量某些物理量的传感器。
它通常由线圈和磁芯组成，当有外部物理量作用于线圈或磁芯时，会导致电感量的变化。
根据不同的物理量，电感式传感器可以分为多种类型，如位移传感器、压力传感器、流量传感器等。
随着科技的进步和应用需求的不断增加，电感式传感器在技术上也不断发展和创新。
首先，传感器的尺寸不断缩小，体积更小、重量更轻，适用于各种紧凑空间的应用场景。
其次，传感器的灵敏度和精度得到了提高，能够更准确地检测和测量物理量的变化。
此外，传感器的响应速度也得到了改善，能够更及时地捕捉物理量的变化。
电感式传感器在工业控制领域有着广泛的应用。
例如，位移传感器可以用于测量机械设备的运动状态，实现精确的位置控制。
压力传感器可以用于测量流体的压力，监测管道和容器的工作状态。
温度传感器可以用于测量环境温度，实现温度控制和保护。
这些传感器的应用可以提高工业生产的效率和质量，降低能源的消耗和损失。
在汽车电子领域，电感式传感器也有着重要的应用。
例如，车辆的排放控制系统中，氧气传感器可以通过检测排放气体中的氧气含量，实时调整发动机的工作状态，降低尾气排放的污染物。
另外，制动系统中的压力传感器可以检测制动液的压力，实现精确的刹车控制。
这些传感器的应用可以提升汽车的安全性和环保性能。
电感式传感器在医疗设备领域也有着广泛的应用。
例如，在心脏起搏器中，使用位移传感器来检测心脏的收缩和舒张状态，通过电信号控制起搏器的工作节奏。
在血压监测仪中，使用压力传感器来测量血液的压力，帮助医生判断病人的健康状况。
这些传感器的应用可以提高医疗设备的精度和安全性，为患者提供更好的医疗服务。
电感式传感器作为一种常见的传感器类型，在工业控制、汽车电子、医疗设备等领域有着广泛的应用。
新型电感式传感器的研究与应用
新型电感式传感器的研究与应用近年来，随着科技的发展和工业的升级，各种新型传感器也应运而生，其中电感式传感器就是一种备受瞩目的新型传感器。
本文将围绕该传感器进行论述，探讨其研究和应用。
一、电感式传感器的基本介绍电感式传感器是一种利用电感原理测量物理量的传感器。
其主要组成部分是两个互相靠近或经过测试物体的线圈或铁芯电感元件，当被测物体处于不同位置或状态时，由于电感元件的不同，会使得电路的电感发生变化，通过测量电路的参数变化来获取物理量的信息。
电感式传感器的工作原理是基于物体电磁场对电路的影响，应用场景非常广泛。
二、电感式传感器的研究进展电感式传感器的研究主要集中在两个方面：一是元件材料和结构优化；二是信号采集和处理技术的创新。
2.1 元件材料和结构优化电感式传感器的精度和性能取决于其线圈或铁芯电感元件的性能。
因此，材料的选用和元件结构的优化成为了研究的重点。
近年来，有研究表明，利用新型有机材料可以提高电感器的灵敏度和稳定性，如采用氧化铝或氧化锌的压电陶瓷可在高压下自发极化形成电介质限制层。
此外，优化电感元件的结构和减小线圈间距离也是优化传感器性能的重要途径。
2.2 信号采集和处理技术的创新随着信息技术的飞速发展，数据采集和处理技术也得到了快速提升，这为电感式传感器的高效工作提供了有力支撑。
目前，采用数字化信号处理技术可以提高电感式传感器的精度和抗干扰能力，利用MEMS技术可以实现微型化和集成化，便于装置和使用。
三、电感式传感器的应用前景电感式传感器具有测量精度高、响应速度快、不易受温度、压力、湿度等环境因素影响等优点，在汽车、家电、医疗、航空等领域中有着广泛应用。
目前，电感式传感器已经用于汽车刹车传感、垃圾桶状态检测、医疗器械中的流量、压力等检测，未来还有很大的发展前景。
四、结语电感式传感器的研究和应用带来了许多重大成果，对促进社会科技和经济发展有着不可忽视的作用。
在未来的发展中，更高精度、更稳定、更智能化的电感式传感器将为人类创造更多的技术和产品，为我们的生活带来更多的便利和创新。
电感式传感器及其应用全文
电感式传感器及其应用3.1自感式传感器3.2差动变压器式电感式传感器 3.3电涡流式电感传感器3.4电感式传感器的应用电感传感器（Inductance sensor）利用电磁感应原理将被测非电量转换成线圈自感量或互感量的变化，进而由测量电路转换为电压或电流的变化量。
电感式传感器种类很多，主要有自感式、互感式和电涡流式三种。
可用来测量位移、压力、流量、振动等非电量信号主要特点有：◆结构简单、工作可靠；◆灵敏度高，能分辨0.01μm的位移变化；◆测量精度高、零点稳定、输出功率较大；◆可实现信息的远距离传输、记录、显示和控制，在工业自动控制系统中被广泛采用；主要缺点有：◆灵敏度、线性度和测量范围相互制约；◆传感器自身频率响应低，不适用于快速动态测量。
3.1自感式传感器3.1.1传感器线圈的电气参数分析3.1.2自感式传感器3.1.3自感式传感器的误差3.1.1一.传感器线圈的电气参数分析如图，其为一种简单的自感式传感器，当衔铁随被测量变化而上、下移动时，其与铁心间的气隙发生变化，磁路磁阻随之变化，从而引起线圈电感量的变化，然后通过测量电路转换成与位移成比例的电量，实现了非量到电量的变换。
可见，这种传感器实质上是一个具有可变气隙的铁心线圈。
1 l0 2类似于上述自感式传感器，变磁阻式传感通常都具有铁心线圈或空心线圈(后者可视作前者特例)。
电路参数及其影响：1.线圈电感L由磁路基本知识可知，匝数为W的线圈电感为式中——磁路总磁阻(31)-m R mR W L /2=当线圈具有闭合磁路时－导磁体总磁阻当线圈磁路具有小气隙时式中——气隙总磁阻(32)-(33)-δR δR W L /2=F R F R W L /2=等效磁导率:即将线圈等效成一封闭铁心线圈，其磁路等效磁导率为μe ，磁通截面积为S，磁路长度为l式中——真空磁导率，＝4π×10-7(H/ｍ)2.铜损电阻 取决于导线材料及线圈的几何尺寸3.涡流损耗电阻由频率为ｆ的交变电流激励产生的交变磁场，会在线圈铁心中造成涡流及磁滞损耗。
电感式传感器的发展与应用
电感式传感器的发展与应用电感式传感器是一种基于电感原理的传感器，通过测量感应元件的电感变化来实现测量物理量的目的。
其原理是当感应元件受到外界物理量的作用时，会改变其周围的电磁场，从而导致电感的变化。
电感式传感器具有结构简单、灵敏度高、稳定性好等优势，近年来得到了广泛的发展和应用。
电感式传感器的发展可以追溯到19世纪末的电工学研究。
最早的电感式传感器是用于测量电流的电流互感器，后来逐渐发展出压力传感器、位移传感器、温度传感器等。
随着材料科学和电子技术的发展，电感式传感器的性能得到了大幅度提升。
现代电感式传感器不仅具有较高的灵敏度和稳定性，还具备了小型化、智能化和网络化的特点，能够广泛应用于工业、汽车、医疗、环保等领域。
在工业应用中，电感式传感器可以用于测量各种物理量，如压力、温度、位移、流量等。
它们可以在线实时监测设备运行状态，确保设备的安全可靠运行，提高生产效率和工作环境的安全性。
同时，电感式传感器还可以用于自动化控制系统中的反馈调节，实现对设备运行参数的精确控制。
例如，在石油化工领域中，电感式传感器可以实时监测设备的压力和温度变化，及时预警故障并采取措施，保证生产过程的安全运行。
在汽车领域，电感式传感器被广泛应用于车辆的各类传感器系统中，如发动机控制系统、车辆动力系统等。
它们可以用于测量发动机的转速、油位、气体浓度等，对车辆的运行状态进行实时监测和控制。
电感式传感器还可以用于车辆的安全系统中，如倒车雷达、安全气囊系统等。
通过对车辆周围物体的电感变化进行测量，可以实现对车辆的安全驾驶和自动停车等功能，提高驾驶的安全性和便利性。
在医疗领域，电感式传感器可以用于测量人体的各类生理参数，如心率、血压、呼吸率等。
通过对感应元件的电感变化进行监测，可以实时获取患者的生理数据，并通过数据处理和分析，帮助医生进行临床诊断和治疗。
电感式传感器的小型化特点使得其可以嵌入到医疗器械中，如植入式心脏起搏器、药物泵等，实现对患者的长期监护和治疗，提高医疗质量和效率。
电感式传感器的工作原理及应用
电感式传感器的工作原理及应用1. 电感式传感器简介电感式传感器是一种常见的传感器类型，它利用电感元件的物理特性实现对特定物理量的测量。
它可以通过改变电感元件的感应能力来检测环境中的各种物理量，如位置、速度、压力等。
电感式传感器通常由电感元件、电路和信号处理部分组成，可以将环境中的物理量转换为电信号输出。
2. 电感式传感器的工作原理电感式传感器的工作原理基于电感元件与外部物理量之间的相互作用。
电感元件是一个线圈，当通过线圈的电流发生变化时，会在线圈周围产生磁场。
而外部物理量的改变会引起电感元件的感应能力变化，进而改变线圈中的电感。
通过测量线圈中的电感变化，可以得到外部物理量的信息。
电感式传感器可以通过几种不同的工作原理来实现对不同物理量的测量，常见的工作原理包括：•电感变化原理：利用外界物理量的变化引起线圈中电感的变化，从而间接测量外界物理量。
•磁性传感原理：利用外界磁场的变化引起线圈中电感的变化，从而间接测量外界磁场的强度、方向等。
•电容变化原理：利用外界物理量的变化引起线圈中电容的变化，从而间接测量外界物理量。
3. 电感式传感器的应用电感式传感器具有广泛的应用领域，以下列举了几个常见的应用案例：3.1 位置测量电感式传感器可以通过感应电感的变化来测量物体的位置。
通过将传感器与物体相连，当物体移动时，位置的变化会导致电感元件的感应能力发生变化，进而改变线圈中的电感。
通过测量电感的变化，可以反推出物体的位置信息。
这种应用在机器人控制、汽车导航等领域有着广泛的应用。
3.2 速度测量电感式传感器也可以通过感应电感的变化来测量物体的速度。
通过将传感器与物体相连，当物体移动时，速度的变化会引起电感元件的感应能力变化，进而改变线圈中的电感。
通过测量电感的变化率，可以获得物体的速度信息。
这种应用在航空航天、交通运输等领域中起着重要的作用。
3.3 压力测量电感式传感器还可以通过感应电感的变化来测量物体的压力。
通过将传感器与受压物体相连，当物体受到压力时，压力的变化会引起电感元件的感应能力发生变化，进而改变线圈中的电感。
电感传感器的特点及应用
电感传感器的特点及应用电感传感器是一种能够转换物理量到电信号的装置，它通过感应电磁场的变化来检测该物理量的变化。
它具有以下几个特点和应用：1. 灵敏度高：电感传感器能够对微小的物理量变化做出反应，具有高灵敏度。
在同等条件下，相较于其他传感器，电感传感器能够获得更精确的数据。
2. 响应速度快：电感传感器能够迅速感知电磁场的变化，并将其转换为电信号。
这使得电感传感器在需要实时监测的应用中，能够提供及时准确的数据。
3. 可靠性高：电感传感器通常采用无接触式的工作原理，没有机械接触，因此没有磨损和摩擦问题，具有较长的使用寿命。
同时，由于无机械部件，电感传感器也不易受到外界环境的影响。
4. 抗干扰能力强：电感传感器能够抵抗外界电磁场的影响，因为传感器的感应部分通常采用了屏蔽设计，能够减小外界干扰。
这使得电感传感器在复杂电磁环境中工作时表现出色。
5. 应用范围广：电感传感器可以应用于各种领域。
比如：- 自动化控制：电感传感器可以用于检测电机转速、位置、行程等物理量，实现自动化控制和反馈控制。
- 车辆安全：电感传感器在车辆安全系统中广泛应用，例如车辆的倒车雷达系统就采用了电感传感器来检测周围环境中的障碍物，以实现智能避障。
- 工业生产：电感传感器可以用于检测液位、温度、压力等物理量，对生产过程进行监测和控制，提高生产效率和质量。
- 环境监测：电感传感器可以用于监测大气中的CO2浓度、土壤湿度等环境参数，起到了环境监测和预警的作用。
- 医疗设备：电感传感器可以用于心电图和血氧仪等医疗设备中，实现对人体心电信号和血氧含量的检测。
综上所述，电感传感器具有高灵敏度、快速响应、高可靠性和强抗干扰能力的特点。
其广泛应用于自动化控制、车辆安全、工业生产、环境监测和医疗设备等领域，为我们提供了实时、准确的数据，促进了社会的进步和发展。
电感式传感器的原理和应用
电感式传感器的原理和应用1. 电感式传感器的基本原理电感式传感器是一种利用电感变化来检测和测量物理量的传感器。
其基本原理是根据电感元件的特性，利用被测量物理量引起的电感值的变化来实现测量。
1.1 电感的定义电感是指电流在变化时所产生的电动势和电流的比值。
电感式传感器利用电感的变化来实现测量。
1.2 电感式传感器的工作原理电感式传感器一般由电感元件和测量电路组成。
当被测量物理量引起电感元件的感应电流时，感应电流的变化会导致电感元件的电感值发生变化。
测量电路通过测量电感值的变化来实现对被测量物理量的检测和测量。
2. 电感式传感器的应用领域电感式传感器在很多领域有着广泛的应用，以下是一些常见的应用领域。
2.1 汽车行业•发动机转速测量：利用电感式传感器测量发动机中的转子速度，帮助车辆控制系统实现精确控制。
•车速测量：通过测量车辆车轮旋转的电感变化来计算车辆的速度。
2.2 工业自动化•位置测量：利用电感式传感器测量物体的位置，可广泛应用于机械设备的控制和检测系统。
•压力测量：通过测量受压物体的形变引起的电感变化来实现压力的测量。
2.3 环境监测•温度测量：电感式传感器可由温度引起的电感变化来实现温度的测量，可以应用于温度传感器的制造。
•液位测量：利用电感式传感器测量液体的电感值变化来实现液位的测量。
2.4 医疗领域•心率监测：利用电感式传感器测量心脏的电感变化，可以实现对心率的监测。
•血氧测量：通过测量血液的电感变化来实现血氧的测量。
3. 电感式传感器的优势和不足3.1 优势•精确度高：电感式传感器具有较高的测量精度，能够满足很多精密测量的需求。
•响应快：电感变化可以快速地传递给测量电路，使得电感式传感器的响应速度比较快。
3.2 不足•非线性特性：电感式传感器的响应特性较为复杂，不同的物理量对电感的影响不尽相同。
•受环境影响较大：电感式传感器易受周围磁场、电磁干扰等环境因素的影响，需要进行屏蔽和抗干扰措施。
电感式传感器在智能家居中的应用研究
电感式传感器在智能家居中的应用研究智能家居是指通过物联网和智能技术实现居住环境的自动化、智能化管理的一种新型住宅形态。
其中，传感器是智能家居的重要组成部分，通过感知、监测环境和物体的信息，实现对家居设备的控制和管理。
电感式传感器作为其中一种重要的传感器类型，在智能家居中发挥着关键作用。
本文将对电感式传感器在智能家居中的应用进行研究。
一、电感式传感器的基本原理与特点电感式传感器是一种基于电感现象进行测量和检测的传感器。
其基本原理是利用电路中感应电动势的变化来实现对被测物理量的测量和监测。
电感式传感器的工作原理分为两种类型：接近式电感传感器和远程式电感传感器。
接近式电感传感器通过较小的感应距离来感知物体的存在和位置，远程式电感传感器则允许较大的感应距离和更强的穿透力。
电感式传感器具有许多优点，使其在智能家居中得到广泛应用。
首先，电感式传感器具有高精度和高灵敏度，能够对微小的物理量变化进行检测。
其次，电感式传感器具有良好的线性性能和稳定性，能够提供稳定可靠的测量数据。
此外，电感式传感器具有较高的抗干扰能力，能够抵抗外界电磁场的干扰。
最后，电感式传感器体积小、功耗低，可方便嵌入各种智能家居设备中。
二、电感式传感器在智能家居中的应用1. 安防监测智能家居的一个重要应用领域是安全监测和警报系统。
电感式传感器可以用于检测家居内外是否有人体存在，以实现智能家居的安防功能。
例如，将电感式传感器安装在门窗上，当门窗打开或关闭时，传感器可以感知到磁场的变化，进而触发报警系统，保障家庭成员的安全。
2. 智能照明控制电感式传感器在智能家居中还可用于照明控制。
传感器可以感知到人体的接近，并根据人体的位置和行动来控制灯光的亮度和开关。
当有人进入房间时，电感式传感器反应迅速，点亮灯光，提供良好的照明效果；当人体离开房间时，电感式传感器自动关闭灯光，以节约能源。
3. 温湿度控制电感式传感器还可用于智能家居的温湿度控制系统。
通过感知环境温湿度的变化，电感式传感器可以将这些数据传输给智能控制器，控制室内温湿度的调节。
写出电感传感器的工作原理和应用
写出电感传感器的工作原理和应用1. 工作原理电感传感器是一种基于电磁感应原理工作的传感器，利用电感变化来检测、测量和监控物理量。
它通常由一个线圈和一个铁芯组成。
当外部物体靠近或离开传感器时，物体的磁场会影响线圈中的磁通量，进而改变线圈的电感值。
传感器通过测量电感的变化来判断目标的位置、形状、运动等信息。
2. 应用领域电感传感器在各个领域都有广泛的应用。
以下列举了几个常见的应用领域：2.1 汽车行业•车辆安全：电感传感器常用于车辆的碰撞检测、安全气囊的触发等。
当车辆发生碰撞时，传感器可以检测到撞击力度和方向，从而触发相应的安全装置。
•倒车雷达：电感传感器可以用于车辆的倒车雷达系统中，监测车辆周围障碍物的距离和位置，以提供驾驶员安全的倒车辅助。
2.2 工业自动化•位置检测：在工业自动化中，电感传感器可以用于检测和测量机器人、物料输送系统等设备的位置，实现准确的定位任务。
•压力传感：电感传感器可用于检测和测量液体或气体的压力，例如在工业流程控制领域中，可以根据压力的变化来控制阀门、泵等设备。
2.3 医疗器械•心电图监测：电感传感器广泛应用于心电图监测设备中，通过检测心脏周围的电活动，获取心电图数据，辅助医生诊断心脏疾病。
•血糖监测：电感传感器可以用于医疗器械中的血糖监测设备，通过检测血液中的糖分浓度，帮助糖尿病患者控制血糖水平。
2.4 家电•电磁炉：电感传感器可以检测锅具的位置和尺寸，根据检测结果对电磁炉的加热功率进行调节，实现对食物的精准加热。
•充电器：电感传感器可以用于无线充电器中，通过检测充电设备和手机之间的距离，调整充电功率，提高充电效率。
2.5 智能家居•安防系统：电感传感器可以应用于智能家居中的安防系统，通过检测门窗的开关状态，实现入侵检测和报警功能。
•灯光控制：电感传感器可以用于智能家居的灯光控制系统，根据人员的活动情况和光线条件，自动调节灯光的亮度和色温。
3. 总结电感传感器是一种基于电磁感应原理工作的传感器，通过测量电感的变化来检测、测量和监控物理量。
简述电感式传感器的原理及应用
简述电感式传感器的原理及应用1. 什么是电感式传感器电感式传感器是一种基于电感现象的传感器，通过测量电感的变化来获取目标物理量的信息。
它使用了感应电流与磁场之间的相互作用，从而实现对目标物理量的测量。
2. 电感式传感器的原理电感式传感器的原理基于法拉第电磁感应定律。
当一个变化的电流通过线圈时，会在线圈周围产生可测量的磁场。
而当有一个磁场通过线圈时，它会引起线圈中的感应电流。
根据这个原理，电感式传感器通过测量线圈中的电感变化来判断目标物理量的变化情况。
3. 电感式传感器的应用电感式传感器具有广泛的应用领域，下面列举几个常见的应用：3.1 位移测量电感式传感器可以用于测量物体的位移。
当位移发生时，与位移相关的物理量（如位置、角度等）会引起感应电感的变化，通过测量电感的变化可以间接得知位移的大小。
3.2 流量测量电感式传感器在流量测量中也有着广泛应用。
传感器中的线圈与流体的流动有关，当流体通过线圈时，会引起线圈中的感应电感的变化，通过测量电感的变化可以判断流体的流量大小。
3.3 接近开关电感式传感器常用于接近开关的应用。
当有物体靠近传感器时，物体的磁场会影响传感器线圈的电感，从而引起感应电流的变化。
通过检测感应电流的变化，可以实现物体的接近检测。
3.4 温度测量电感式传感器也可以用于温度测量。
传感器的线圈会随温度的变化而发生电感的变化，通过测量电感的变化可以间接得知温度的变化情况。
3.5 金属检测由于金属具有较高的导电性，金属物体会对传感器的感应电感产生较大的影响。
因此，电感式传感器可以用于金属检测应用。
通过测量感应电感的变化，可以判断目标物体是否为金属。
4. 电感式传感器的优势和局限性4.1 优势•精度高：电感式传感器可以实现高精度的测量，对于一些要求精确度较高的应用领域非常适用。
•反应速度快：电感式传感器的测量响应速度快，可以用于需要快速响应的实时监测。
•结构简单：电感式传感器的结构相对简单，制造成本较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存在交流零位信号，不宜高频动态测量。
5
主要章节内容
• 4.1 自感式传感器 • 4.2 差动变压器式传感器 • 4.3 电涡流传感器
6
4.1 自感式传感器
• 自感式传感器是利用自感量随气隙变化而改变
的原理制成的，主要用来测量位移。
• 自感式传感器主要有闭磁路变隙式和开磁路螺 线管式，它们又都可以分为单线圈式与差动式 两种结构形式。
34
4.2.1 基本工作原理
螺线管式差动变压器结构示意图 1— 一次绕组 2—二次绕组 3—衔铁 4—测杆
螺线管式差动变压器原理图
35
输出特性
零点残余电动势
36
零点电势
• 零点残余电动势使得传感器在零点附近的输出特 性不灵敏，为测量带来误差。为了减小零点残余 电动势，可采用以下方法。
• （1）尽可能保证传感器尺寸、线圈电气参数和磁 路对称。
29
4.1.3自感式传感器应用举例
• 用于测量位移，还可以用于测量振动、应变、厚 度、压力、流量、液位等非电量。
30
1．自感式测厚仪
1—可动铁芯 2—测杆 3—被测物体
31
2．位移测量
1—引线 2—线圈 3—衔铁 4—测力弹簧 5—导杆 6—密封罩 7—测头
32
其他电感测微头
33
4.2 差动变压器式传感器
48
• 如果保持上式中其他参数不变，而只改变其中一 个参数，传感器线圈阻抗Z就仅仅是这个参数的 单值函数。通过与传感器配用的测量电路测出阻 抗Z的变化量，即可实现对该参数的测量。
49
4.3.2 电涡流传感器基本结构和类型
• 1．电涡流传感器基本结构 • 2．电涡流传感器基本类型
50
1．电涡流传感器基本结构
47
4.3.1 电涡流传感器的工作原理
• 线圈阻抗的变化完全取决于被测金属 导体的电涡流效应。
• 而电涡流效应既与被测体的电阻率ρ、 磁导率μ以及几何形状有关，又与线
圈几何参数、线圈中激磁电流频率
有关，还与线圈与导体间的距离x有 关。因此，传感器线圈受电涡流影响 时的等效阻抗Z的函数关系式为Z=F 电涡流传感器原理图 （ρ，μ，R，，x）
44
课堂小结
1、电感式传感器工作原理，能测量哪些物理量？ 2、三种自感式传感器的工作原理、特点、应用范围； 3、带相敏整流交流电桥是怎样判断衔铁移动方向的？ 4、零点残余电压是如何产生的，对传感器性能会产 生何种影响，如何消除它？
45
46
4.3电涡流传感器
• 根据法拉第电磁感应原理，块状金属导体置于变化的磁场 中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋 状的感应电流，此电流叫电涡流，这种现象称为电涡流效 应。
• 电涡流式传感器的基本结 构主要由线圈和框架组成。 根据线圈在框架上的安置 方法，传感器的结构可分 为两种形式：一种是单独 绕成一只无框架的扁平圆 形线圈，由胶水将此线圈 粘接于框架的顶部
图4-26 CZF3型电涡流式传感器 1—壳体 2—框架 3—线圈 4—保护套
5—填料 6—螺母 7—电缆
51
41
1．振动和加速度的测量
振动传感器及其测量电路 1—弹性支撑 2—差动变压器
42
2．力和压力的测量
1—上部 2—衔铁 3—线圈 4—变形部 5—下部
差动变压器式力传感器
微压力传感器
43
电感式微压力传感器 1—差动变压器 2—衔铁
3—罩壳 4—插头 5—通孔 6—底座 7—膜盒
8—接头 9—线路板
• （2）选用合适的测量电路。 • （3）采用补偿线路减小零点残余电动势。
37
4.2.2 测 量 电 路
• 差动变压器输出的是交流电压，若用交流电压表 测量，只能反映衔铁位移的大小，而不能反映移 动方向。另外，其测量值中将包含零点残余电压。 为了达到能辨别移动方向及消除零点残余电动势 目的，实际测量时，常常采用差动整流电路和相 敏检波电路。
•
Uo
L 2L0
•
U2
• 差动式自感传感器采用变压器交流电桥为测量电 路时，电桥输出电压既能反映被测体位移量的大
小，又能反映位移量的方向，且输出电压与电感 变化量呈线性关系。
21
2．带相敏整流的交流电桥
• 上述变压器式交流电桥中，由于采用交流电源， 则不论活动铁芯向线圈的哪个方向移动，电桥输 出电压总是交流的，即无法判别位移的方向。
• 常采用带相敏整流的交流电桥。
22
结构
带相敏整流的交流电桥电路
23
（1）初始平衡位置时
铁芯处于初始平衡位置时的等效电路
24
（2）活动铁芯向一边移动时
铁芯向线圈一个方向移动时的等效电路
25
结果
在Ui的正半周
Uo
VD
VC
Z 2Z0
1
(
1 Z
)2
Ui
2Z0
在Ui的负半周
Uo
VD VC
Z 2Z0
• 根据电涡流效应制成的传感器称为电涡流式传感器。按照 电涡流在导体内的贯穿情况， 此传感器可分为高频反射 式和低频透射式两类，但从基本工作原理上来说仍是相似 的。电涡流式传感器最大的特点是能对位移、厚度、表面 温度、速度、应力、材料损伤等进行非接触式连续测量， 另外还具有体积小、灵敏度高、频率响应宽等特点，应用 极其广泛。
53 高频反射式电涡流传感器
54
（2）低频透射式
低频透射式电涡流传感器
55
4.3.3 测量电路
• 1．电桥电路 • 2．调幅式（AM）电路 • 3．调频（FM）式电路（100kHz～1MHz）
56
1．电桥电路
• 静态时，电桥平衡，桥路输出 UAB＝0。工作时，传感器接近 被测体，电涡流效应等效电感L 发生变化，测量电桥失去平衡， 即UAB≠0，经线性放大后送检 波器检波后输出直流电压U。
• 当电涡流线圈与被测体的距离x 改变时，电涡流线圈的电 感量L也随之改变，引起LC振荡器的输出频率变化，此频 率可直接用计算机测量。如果要用模拟仪表进行显示或记 录时，必须使用鉴频器，将f转换为电压Uo。
• 电桥输出电压，电桥处于平衡状态。
19
变化时
• 当铁芯向一边移动时，则一个线圈的阻抗增加 ，
Z1 Z0 Z Z2 Z0 Z• NhomakorabeaUo
( Z0 Z 2Z0
1 2
•
)U
2
Z 2Z0
•
U2
20
变化后的电压
• 当传感器线圈为高Q值时，则线圈的电阻远小于 其感抗
• 当活动铁芯向另一边（反方向）移动时
定义 利用线圈自感和互感的变化实现非电量电测的装置。
感测量 位移、振动、压力、应变、流量、比重等。
分类 根据转换原理：自感式（変磁阻式）、互感式（差动变压器式）、 电涡流式。 根据结构形式：气隙型、面积型和螺管型。
4
优 点
① 结构简单、可靠 ② 分辨率高
机械位移0.1μm，甚至更小；角位移0.1角秒。 输出信号强，电压灵敏度可达数百mV/mm 。 ③ 重复性好，线性度优良 在几十μm到数百mm的位移范围内，输出特性的线性度 较好，且比较稳定。 ④ 能实现远距离传输、记录、显示和控制
1
第4章 电感式传感器及应用
2015/10/12
主讲人： 李静
2
引言
根据法拉第电磁定律，当穿过闭合电路的磁通量 发生变化时，就会产生感应电动势，这种现象称为电 磁感应。利用这种现象可以构成各种各样的传感器。
电感式传感器是利用线圈自感或互感的变化来实 现测量的一种装置.
3
电感式传感器
原理
被测非电量 电磁 自感系数L 测量 U、I、f 感应 互感系数M 电路
7
内容
• 4.1.1 结构和工作原理 • 4.1.2 自感式传感器的测量电路 • 4.1.3 自感式传感器应用举例
自感式传感器的基本工作原理演示
F
8
衔铁移动 磁路中气隙磁阻变化
线圈的电感值变化
9
4.1.1 基本工作原理
由于Nm LI ,
Fm
NI , m
Fm Rm
铁芯 可得： L N 2
线圈
38
1．差动整流电路
39
4.2.3 差动变压器式传感器的应用
• 差动变压器不仅可以直接用于位移测量，而且还 可以测量与位移有关的任何机械量，如振动、加 速度、应变、压力、张力、比重和厚度等。
40
差动变压器式测厚仪
➢ L1、L2传感器作两个桥臂；C1、C2为另外两个桥臂； D1-D4组成相敏整流器;磁饱和变压器T提供桥压。
2．电涡流传感器基本类型
• 电涡流在金属导体内的渗透深度与传感器线圈的 激励信号频率有关，故电涡流式传感器可分为高 频反射式和低频透射式两类。目前高频反射式电 涡流传感器应用较广泛。
（1）高频反射式
• 高频（>1MHz）激励电流产 生的高频磁场作用于金属板的 表面，由于集肤效应，在金属 板表面将形成涡电流。与此同 时，该涡流产生的交变磁场又 反作用于线圈，引起线圈自感 L或阻抗ZL的变化。线圈自感 L或阻抗ZL的变化与金属板距 离h、金属板的电阻率ρ、磁导 率μ、激励电流i及角频率ω等 有关，若只改变距离h而保持 其他参数不变，则可将位移的 变化转换为线圈自感的变化， 通过测量电路转换为电压输出。 高频反射式涡流传感器多用于 位移测量。
1—测杆 2—衔铁 3—线圈
15
特性
1、2—L1、L2的特性 3—差动特性
16
4.1.2 自感式传感器的测量电路
• 测量电路有交流分压式、交流电桥式和谐振式等多种，常用 的差动式传感器大多采用交流电桥式 。
• 交流电桥的种类很多，差动形式工作时其电桥电路常采用双 臂工作方式。
