LED路灯说明书
LED路灯规格书
简述LED路灯采用6063铝材压铸成型，一体化结构，防水效果好，LED经高透光率的透镜经过二次配光后，出光均匀、眩光小。
LED路灯具有以下特点：1、灯具采用一体化设计，外观简洁；2、蝙蝠翼配光设计，均匀度好；3、防护等级IP65以上；4、无频闪，无眩光、无视觉疲劳；5、抗电波干扰，符合 CE 要求；1、适用场所适用于城市次干道，商业街区，住宅小区等户外照明。
2、技术规格2.1 主要电气参数输入电压和频率：AC 176～265 V / 47-63 Hz功率因数：＞0.95调光功能：□有；□无调光方式：□定时调光；□0-10V；□PWM；□DALI调光频率/电压：□100Hz-500Hz/10V；□500Hz-1KHz/10V2.2 主要光源参数光通量: 4800 lm@60W@5000K；6400 lm@80W@5000K；9600 lm@120W@5000K；12000 lm@150W@5000K；14400 lm@180W@5000K；16000 lm@200W@5000K；光效：≥80lm/W色温：2700K-6500 K（可选）显色指数：≥702.3 其它参数线材规格：红色（火线）、蓝色（零线）、黄绿色（地线）工作环境温度：-30℃～+50℃防护等级：IP653、配光曲线4、安装和接线示意图安装注意事项1）、勿对灯具施加外力或摔掷，安装前请检查灯具外观，保证无破损、无缺件现象。
2）、在安装、维护过程中请注意保护灯具外表面，保证所有连接件固定牢靠。
灯体与支架连接，用螺钉锁紧，注意所螺钉扭力不超过12.5N.m3）、在维护、安装过程中要保证各部件完好无损，如有损坏、缺陷应另换新件。
4）、本灯具所使用的电源线为Y型连接，如电线破损，请有专业资质的人员更换，以免发生危险；5）、使用时，灯具表面有一定温升，属正常现象。
6）、注意电源线接线的正确性，请不要接错。
电源线颜色对应关系如下：棕色黄绿双色蓝色火线接地线零线请务必采用三芯电源线接入灯具，灯具接地线必须接地。
LED节能灯说明书
济源市云州豫伟光电有限公司第一款LED路灯产品尺寸：375*306*70mm玻璃材质：钢化玻璃表面处理：阳极氧化静电喷涂防水胶圈厚度：6mm整灯寿命：＞50000H.颜色可选：银色产品净重：7.6kg★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W、154W、168W、182W、196W。
★（可随功率的大小改变外壳的长度，宽度与高度不变）第二款路灯产品尺寸：348*300*80mm玻璃材质：钢化玻璃表面处理：阳极氧化静电喷涂防水胶圈厚度：6mm整灯寿命：＞50000H.★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W。
第三款矿用隔爆型LED灯适用范围本系列灯具适用于有甲烷、煤尘等爆炸性混合物气体的煤层井下巷道及峒室内作固定式局部照明用。
当白炽灯灯具使用下瓦斯矿井下车场场周围、中心变电所、泵房和主要苍道时，这些场所应有新鲜空气流通。
第四款矿用隔爆型LED日光灯适用范围该产品适用于有甲烷、煤尘等爆炸性混合物气体的煤尘井下巷道及峒室内作固定式局部照明用。
当荧光灯具适用于瓦斯矿井下的车场周围、中心变电所，泵房和主要巷道时，这些场所应有新鲜空气流通。
第五款LED日光灯L ED日光灯采用超高亮L ED白光作为发光光源，散热效果好：采用高品质散热铝，表面温度30－40度，提高LED灯管的使用寿命.光效好：独特的异形铝管，发光效果更好，两侧无暗区。
铝合金壳配PC面罩（透明盖、磨砂条纹盖、雾状盖），材质好，不易损坏，经久耐用，使用安全。
设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源. L ED日光灯有着传统的日光灯的外型.尺寸.口径上都一样，长度有60c m,90c m,120c m,150c m等等，其功率分别为8W，12W，15W，18W；而20W 传统日光灯（电感镇流器）实际耗电约为53W，40W传统日光灯（电感镇流器）实际耗电约为68W ；8W L ED日光灯亮度与传统20W日光灯亮度无异, 15W L ED 日光灯与传统40W日光灯亮度一样.LED日光灯亮度尤其显得更柔和更使人们容易接授。
太阳能LED路灯产品说明书
太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。
优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。
高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。
太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。
太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。
ZYT-LED-70型LED路灯使用说明
Z Y T-L E D-70型L E D路灯使用说明1、概述产品特点ZYT-LED-70型LED路灯是选用高性能LED芯片作为光源，按照GB7000.5-2005《道路与街道照明灯具安全要求》标准制造的一种绿色环保新型灯。
z结构合理、外形美观、耐湿热、密封性能好。
安装灵活方便。
z发光效率高、视觉逼真、无闪烁，对眼睛和皮肤无任何伤害，使用安全。
z选用新型LED光源并配备了专门设计的配光系统。
光源可连续使用50000小时，使用寿命长达10年以上，终身无需更换光源。
z在同照度下比高压钠路灯节电50%左右。
z环保节能无污染，稳定性高。
LED对环境无污染，使用稳定性高，实现了真正意义上的绿色环保照明。
z本路灯采用多颗LED芯片作为光源，配以隔离的AC/DC恒流驱动电源。
适用范围ZYT-LED-70型LED路灯适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。
2、主要性能和参数ZYT-LED-70型路灯基本参数见下表：序号参数单位数值1 外观结构灯具与光源为一体式结构，外壳采用铝合金，表面进行阳极氧化处理2 输入电压V 220V/50Hz3 输出功率W 30W-70W（可选，功率较小时，也可选择mini灯壳）4 功率因数≥0.95 使用寿命小时＞500006 色温K 3000～6000（可选）7 显色指数R≥808 光通量Lm/W ≥1109 调光特性“快速启停/缓启停/无级调光”可选10 工作环境℃ -40℃～55℃11 灯罩防护等级 IP6512 防触电保护类型I 类13 尺寸mm 480*210*91(L*W*H)14 安装高度 6~8m15 安装仰角0-90度（以15度步进可调）3、使用与安装本产品适用于交流电供电网络，使用环境温度范围为-40℃～55℃。
安装时先将路灯通过路灯安装支架固定在路灯杆上，路灯电缆引出线按要求连接（有连接标示）。
检查无误后，接通电源，路灯即可工作。

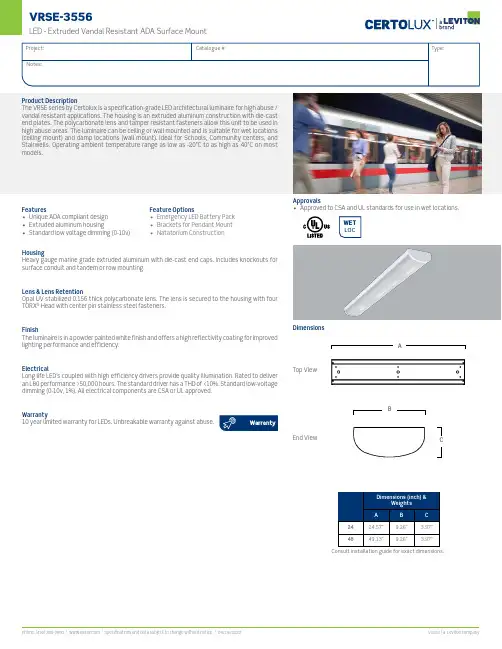

Viscor VRSE-3556 LED 绿色可持续性路灯说明书
WETLOCHousingHeavy gauge marine grade extruded aluminum with die-cast end caps. Includes knockouts for surface conduit and tandem or row mounting.Lens & Lens RetentionOpal UV stabilized 0.156 thick polycarbonate lens. The lens is secured to the housing with four TORX ® Head with center pin stainless steel fasteners.FinishThe luminaire is in a powder painted white finish and offers a high reflectivity coating for improved lighting performance and efficiency.ElectricalLong life LED’s coupled with high efficiency drivers provide quality illumination. Rated to deliver an L80 performance >50,000 hours. The standard driver has a THD of <10%. Standard low-voltage dimming (0-10v, 1%). All electrical components are CSA or UL approved.Warranty10 year limited warranty for LEDs. Unbreakable warranty against abuse.DimensionsTop ViewEnd ViewConsult installation guide for exact dimensions.Product DescriptionThe VRSE series by Certolux is a specification-grade LED architectural luminaire for high abuse / vandal resistant applications. The housing is an extruded aluminum construction with die-cast end plates. The polycarbonate lens and tamper resistant fasteners allow this unit to be used in high abuse areas. The luminaire can be ceiling or wall mounted and is suitable for wet locations (ceiling mount) and damp locations (wall mount). Ideal for Schools, Community centers, and Stairwells. Operating ambient temperature range as low as -20°C to as high as 40°C on most models.Features• Unique ADA compliant design • Extruded aluminum housing• Standard low voltage dimming (0-10v)Feature Options• Emergency LED Battery Pack • Brackets for Pendant Mount • Natatorium ConstructionApprovals• Approved to CSA and UL standards for use in wet locations.48Driver Options B02 Dimming Addressable Digital (DALI)B39 Emergency LED Battery Pack Construction Options C94 Brackets for Pendant Mount*** (Not for Locations Requiring Wet Listing)C64 Natatorium Construction****Packaging Options K0 Bulk Pack/Pallet Packed and/or Wrapped Fusing and Breaker Options T6 Fuseholder, In-line Single PoleWiring Options V39 Night Light - White LED V68 Integrated microwave occupancy sensor**Maximum ambient temperature is 35O C ***There are 2 brackets for 24” and 48” units **** Not compatible with C94 option.Other options may be available, consult factory.Specifications and data subject to change without notice.048L - 4800**048L - 4800075L - 7500100L - 10000120L - 12000**2448347 - 347V35K - 3500 K 40K - 4000 K 50K - 5000 K* Lumen values are based on 4000K, 80 CRI erformance.See Lumen Multipliers below for other CCT or CRI perfomance data.Order KeyEXAMPLE: VRSE-355648LED840K100LUNV。
LED路灯技术说明书模板
资料内容仅供您学习参考一种LED路灯技术领域：本实用新型LED路灯的设计，适用于城市道路常规照明、高杆照明、半高杆照明、截光型照明、半截光型照明等类型的路灯。
背景技术：LED是英文lightemittingdiode（发光二极管）的缩写，称半导体发光二极管,LED路灯是新一代的半导体照明技术。
LED光源的核心部分是由p型半导体和n型半导体组成的芯片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。
在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
LED光源有以下主要优势：1、LED属于低压直流供电，绝缘要求不高，不需要变压器、镇流器、启动器等附件，明显节省投资。
2、LED结构简单，属于固体光源，不需要充气，不需要玻璃外壳，也不存在气体密封等问题，而且耐冲击，耐震动，不易破碎。
3、LED是冷光源，可控性好，响应时间快，可重复频繁亮灭，不会疲倦。
4、LED光源的色彩纯正、丰富，还可演变任意色彩，其装饰性无与伦比。
5、LED光源轻质结构、体积小巧，能适应多种几何尺寸和不同的空间大小，对灯具强度和刚度的要求比其它电光源的要求低，因此适用范围广，可用于常规的景观灯，如庭院灯、步道灯、草坪灯、壁灯、建筑物轮廓灯、小型射灯、道路分道灯、地埋灯、矿灯等等，当前已广泛应用于室内照明、公共场所照明、隧道照明及道路照明等。
6、LED 光源精巧, 柔性化好, 可形成多种点、线、球、面等形状, 而且经过微机智能化控制技术, 控制闪变（闪烁） , 形成”点、线”效果; 控制渐变（柔变） , 形成”面”效果; 控制动变（跳跃） , 形成图案的纵向、横向动感变化效果。
另外, 以上三种变化还可形成球体的旋转效果, 也能做到单灯控制和群灯控制。
7、LED 的能耗低, 单管功率在形成同等照明效果的情况下, 它的耗电量只有白炽灯的八分之一、荧光灯的二分之一, 节能效果非常明显。
路灯说明书
精心整理
13米LED路灯使用说明书
1、产品特点
寿命长：不低于50000hr
响应时间短：瞬间点亮
节能：同照度下耗能比高压钠灯节能75﹪以上
光源特点：固体发光，无紫外、红外辐射，无闪烁
结构特点：高导热系数的铝合金散热器，确保LED光源散热良好，有效降低光衰并保障LED使用寿命
显色性好：Ra＞75，远高于高压钠灯。
2
3
3.1、
精心整理
3.2、色温与显色指数
色温5000K ，显色指数大于75 4、使用与安装
4.1本产品使用环境温度范围为-40℃～60℃。
4.2安装前先确认所提供供电系统输出电压与机种的适用电压相匹配。
4.3安装方法：
4.3.1打开包装箱，取出灯体，将电缆线引出整理顺畅。
注意：灯体外部电缆仅做电器连接使用，严禁外力牵引。
4.3.2将路灯输入电缆与电源电缆按如下示意图方法正确联接好。
具体安装步骤见下图图一、图二。
4.3.3将直径为60mm 路灯支撑杆穿入灯孔，并用紧固螺杆将其固定。
4.45
5.15.26
6.16.26.37
7.17.27.37.47.58
8.18.28.3。
LED风光互补路灯说明书
LED风光互补路灯说明书1.介绍LED风光互补路灯是以太阳能和风能相互补充作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所的2.基本配置清单名称型号/规格数量备注太阳能电池组件65Wp 1件风力发电机300W 1件LED灯具35W 1个蓄电池12V/60Ah 2件1个风光互补太阳能控制器太阳能路灯专用1套电缆路灯灯杆Φ140 1套灯杆高6.0米控制箱450(W)x610(H)x610(D) 1件3.原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能风光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能风光互补路灯在晴天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
4.安装及说明1.需要工具名称规格数量备注活动扳手14’’ 1铁丝Φ2mm12米以杆高度而定内六角扳手1套1套胶钳1个人字梯-- 1个按灯杆高度所定手电钻1~10口径1个备上所要钻头一字，十字螺丝刀Φ5mm各一把铁锤3kg左右1把万用表1个2.所需配件名称规格数量备注电缆太阳能路灯专用-- 以杆高度而定普通电缆 4.0 -- 以杆高度而定接线头3.安装顺序⑴用铁丝把灯杆上所要通线的先穿通好；⑵把太阳能电池板固定在太阳能支架上；⑶把风力发电机组装好并固定在风机支架上；⑷接上太阳能板的线、风力发电机的线和LED路灯的线；⑸把太阳能支架、风力去架和LED路灯固定在路灯灯杆上；⑹按要求接上风机，太阳能板，控制器等线，测试系统等是否正常，正常后把防碍吊车起吊线暂拆掉；⑺用吊车把路灯灯杆立起并固定；⑻固定控制箱；⑼把控制器和蓄电池放到控制箱里，再按要求接上所有线；⑽最后再检验并测试路灯工作是否正常。
80WLED太阳能路灯参数规格及设置说明
一：太阳能板规格参数1. 单晶硅太阳能板2.功率：60W/4PCS(二串二并)3.最佳工作电压Vm(V) 17.2V4.最佳工作电流Im(A) 6.93.495.转换效率：17%6.尺寸：1000mm*515mm*35mm7.重量：10KG二：蓄电池规格参数1.鉛酸蓄電池2.电压：12V3.短路电流：2450A4.容量：60AH/4PCS(二串二并)5.尺寸：L348mm*W168mm*H1786.重量：22KG三：LED小区灯规格参数1.型号:J ST080-B2.工作电压:DC12V3.灯具总功耗：80W4.灯具光通量：5600Lm5.中心照度:(高度=5.5m):>55Lux6.相关色温：5600K7.光束角(度）： >130度8.工作温度：-30℃～55℃9.工作湿度:10%～90%PH10.贮存温度-40℃～80℃11.LED寿命≥50000H12.防护等级IP65四：控制系统规格参数1.额定充电电流：10A2.额定负载电流：10A3.系统电压：12V／24V4.过载、短路保护：1.25倍额定电流2秒.5.空载损耗：≤6mA6.充电回路压降不大于：0.26V7.放电回路压降不大于：0.15V8.过充电压保护：14.4V/28.8V9.过放电压保护:11.0V/22.0V11.内置TVS,防雷等级达3KV13.防水等级:IP5514.外形尺寸：165mm*114mm*34mm15.控制器重量：374G五：使用操作说明：1.充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯（1）为绿色常亮，表示系统充电电路正常；当充电指示灯（1）出现绿色快速闪烁时，说明蓄电池电压不够，处理见故障处理内容；充电过程使用了PWM方式，如果发生过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。
路灯说明书模板 (2)
120LM/W
相关色温(CCT)
3000K-6500K
显色指数
Ra>70
配光曲线/光斑
矩形光斑
使用寿命
50000小时
防护等级
IP65
防触电保护类别
I类
防雷击
≥4000V
灯体材质
铝合金
安装角度示意图（安装角度±30度可调）
遭受风力的最大投影面积
0.2m²
施加在螺栓上的最大扭矩
25Nm
软电缆说明
外观尺寸（单位；mm）
安装
1，确认灯具的额定电压是否与使用环境的供电电压一致，如果不一致，则不可以使用。
2，将供电电源和灯具电源输入线源自接。特别提醒；必须准确接线，否则会造成灯具损坏，如果灯具线缆损坏，该线由制造商或类似资者的人员更换，以免发生危险。
交流供电；棕色线为L极火线；蓝色线为N极零线，黄绿线为地接线。
3，本灯具安装适用于灯杆外径不大于Ø60mm的挑壁式灯杆，安装仰角可做±15º调节，将灯具调节到需要的角度后锁定钉紧螺丝，
■技术参数( TA=25°C)
型号
总功耗
100W
工作电压与频率
AC220V±10%/50Hz±2%
功率因数(PF)
≥0.95
电源效率
≥92%
驱动类型
恒流驱动
灯具光通量
12000LM
次灯具的外部软缆或软线如发生损坏不可以替换
工作环境
环境温度：-35℃～55℃/相对湿度：≤95%（25℃）/大气压力：86 kPa～106 kPa
外形尺寸(单位:mm)
670×297×180
包装尺寸(单位:mm)
760×330×220
净重
ZYT-LED系列路灯用户手册
Z Y T-L E D系列智能L E D路灯用户手册V2.0深圳市中远通自动化技术有限公司S H E N Z H E N Z Y T A U T O M A T I C T E C H N O L O G Y C O.,L T D.目录1. 概述 (3)1.1. 产品特点 (3)1.2. 适用范围 (3)2. 外观及尺寸 (3)2.1. 40W、50W、60W LED路灯 (3)2.2. 80W、100W、120W LED路灯 (4)2.3. 150W、180W LED路灯 (4)3. 主要性能和参数 (5)3.1. ZYT-LED系列路灯基本参数 (5)3.2. 各灯型的参数 (5)4. 使用与安装 (6)5. 运输、储存要求 (6)6. LED路灯使用注意事项 (6)7. 选配件 (6)7.1. 智能单灯控制器 (6)7.2. 远程监控系统 (7)8. 附录：节能效果和优势分析 (7)8.1. 和高压钠灯的对比 (7)8.2. 和其它LED路灯的对比 (7)1.概述1.1. 产品特点ZYT-LED系列LED路灯是选用高性能LED芯片作为光源，按照GB7000.5-2005《道路与街道照明灯具安全要求》标准制造的一种绿色环保新型灯。
●结构合理、外形美观、耐湿热、密封性能好。
安装灵活方便。
●发光效率高、视觉逼真、无闪烁，对眼睛和皮肤无任何伤害，使用安全。
●选用新型LED光源并配备了专门设计的配光系统。
光源可连续使用50000小时，使用寿命长达10年以上。
●在同光通量下比高压钠路灯节电50%左右。
●环保节能无污染，稳定性高。
LED对环境无污染，使用稳定性高，实现了真正意义上的绿色环保照明。
●本路灯采用多颗LED芯片模组作为光源，配以隔离的AC/DC恒流驱动电源。
●独有的专利技术，先进的结构设计和热设计，确保结构简单散热良好，大大延长了光源和电源寿命。
1.2. 适用范围ZYT-LED-120型LED路灯适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。
华祥电子ZJD220 80-RZJ09P1型LED转角路灯说明书
ZJD220/80-RZJ09P1型LED转角路灯使用说明书天津市中环华祥电子有限公司前言：尊敬的客户：感谢您选择使用我公司研制生产的ZJD220/80-RZJ09P1型LED转角路灯产品。
本手册将为您提供ZJD220/80-RZJ09P1型LED转角路灯的电气、光学性能；以及安装，使用，运输时的注意事项。
请在安装使用前详细阅读本手册。
如有任何疑问请与我公司或代理商接洽。
我们将竭诚为您服务!目录1、安全警告 (2)2、产品介绍 (3)3、配光曲线 (4)4、环境要求 (5)5、灯具安装 (5)6、维护保养 (6)7、售后服务 (6)联系方式：天津开发区微电子工业区微七路五号邮编：300085电话：022—23886658传真：022—23886625网址：1、安全警告1）不要自行拆解灯具，以免造成灯具安全防护等级降低产生次生故障。
2）灯具安装处，远离热源，振动源。
灯具不得复盖、不得在封闭空间使用。
3）确认安装夹持牢固，姿态标准，发光面向下，平置或有上倾角。
4）注意原有灯杆的承重能力和基础牢固。
防止灯杆变形，倾斜甚至倒塌。
5）如本灯具是作为旧光源更新，注意安装形式孔径应相附，原有灯具的外设电气连接附件应拆除，必要时再做保留处理使用。
6）注意电源线与电网连接顺序，N,L连接牢固可靠！接地线正确可靠连接，7）确认产品标志范围与电网情况符合。
8）严谨强腐蚀性化学药品接触灯具任何部位。
9) 注意防范强电磁场，防范雷电感应和雷击。
2、产品介绍1）概述ZJD220/80-RZJ09P1型大功率平板路灯，是由天津市中环华祥电子有限公司自主研发，生产的绿色环保，外型美观，经久耐用，高效型光源。
2）特点简单易行，导热性能高，散热可靠，选用二次透镜，得到完美的蝙蝠翼配光曲线，适用于60W~180W较宽范围灯头需求，增加灯具自身及灯具与灯杆的转角功能，以适用于不同的杆距和路面宽度。
3）结构及尺寸规格颜色：深蓝色（ZJD220/80-RZJ09P1型）材质：铝型材、铸铝、环保耐热涂料、透明亚克力板、不锈钢紧固件外观形状：外形尺寸： L×W×H763×336×109mm包装尺寸：L×W×H806×392×150mm净重量： 9.8kg防护等级： IP65安全性： CE认证证书编号：BST0912*******C-2环保认证： ROHS认证证书编号：BST0912*******C-44)电气性能绝缘电阻：500MΩ电气强度：2745V输入功率：108W额定功率：80W输入电压：AC100——240V电源效率：≥90%功率因数：0.995)光学性能灯具光通量：6397lm最大光强值：5290cd显色指数：﹥73色温：4700~5300K使用寿命：50000h3、配光曲线4、环境要求1）使用环境户外安装电网电压：220V±10%环境温度：－25℃—60℃相对湿度：≤90%2）储藏环境温度：－30℃—75℃湿度：≤90%通风、无腐蚀性气体影响的场所3）运输环境本产品运输时应有必须的包装物，应避免雨、雪的直接淋袭，避免剧烈的颠簸及机械撞击，搬运时小心放置。
led路灯安装使用说明书
LED 路灯安装使用说明
1、使用说明
本灯具已包含恒流驱动电源和 LED 光源，按产品铭牌上标明的电源电压要求，接通电源即可发光。
如一盏灯具中发生多个光点不亮时，可进行维修。
采用大功率白光 LED 作为光源，配以恒流驱动电源。
外壳由铝合金压铸成形，表面作喷塑处理。
2、电源电压：AC 170～250V；
3、应用场所：道路、广场、工矿企业等夜晚照明。
4、LED系列路灯特点
a、使用寿命长达 50000h，维护成本极低；
b、功耗低，高亮度，不发烫，低压电路与市电完全隔离，使用安全，绿色环保；
c、灯具效率高，节能效果明显；
d、显色指数高，有利于提高人们的反应速度和识别能力；
e、配有断路旁通电路，保证在有一颗或是若干颗 LED 断路时，不影响其他LED 的正常工作；
f.、灯具配光可根据道路及灯具安装高度设计，且亮度可控；
g、安装灵活方便。
5、安装、接线方法
将灯具置于灯杆上，将足够长度的红、黑色电线穿入灯杆，直至放到灯杆底部，调整好角度，用螺丝将其固定。
将电源输入电缆的棕色线与电源端的相线（红）连接，电源输入电缆的蓝色线与电源端的零线（黑）相连接，电源输入电缆的黄绿色线与接地保护线（地脚螺丝）相连接。
连接牢固后，无误后，再对接头处做绝缘、防水处理。
待全部安装完毕检查无锁上电器门，接通电源，灯具即可工作。
6、注意事项
a、灯具安装、接线必须在断电情况下进行。
b、电源线接头处必须做绝缘、防水处理。
c、其电源盖打开时不得通电，以防触电。
d、灯具内的胶不得随意抠去，以防影响绝缘和散热。
LED路灯说明书
LED路灯产品说明书一、产品说明LED路灯是世界上新一代低碳绿色环保节能照明灯，被广泛适用于道路照明及城市景观照明。
传统路灯均存在耗电大、有污染、工作时温度高、灯具寿命短等难以克服的缺点，导致部分城市以缩短路灯照明时间来缓解电资源贫乏带来的压力，不同程度影响了道路照明效果和城市形象。
本公司生产的LED路灯系列产品具有寿命长、节能、绿色环保、高亮度、高稳定性等特性，安装简单且不必维护更换，大大降低了路灯的安装费用和维护成本，是传统路灯的理想换代产品。
与同类的LED路灯相比，本产品工作温升低，效率高，光效高。
二、尺寸规格尺寸：******mm 三、技术参数电压：220V AC 额定功率：**W工作频率：**Hz--**Hz 色温：*****K功率因数：>0.** 显色性：>***CRI电源效率：**%--**% 环境温度：-**℃---**℃工作温升：≤**℃存储温度：***℃---***℃适应湿度：≤**% 灯具效率：≥**%使用寿命：≥50,000小时防护等级：IP65四、产品型号命名规则：□□□- □□□- □①②③●型号说明①产品名称缩写：②光源类别：LED③额定功率：（备注：可根据客户的需求，调制不同的工作电压值，可选。
）●参数说明：外观：*** 色温：K额定功率：***W 光源类别：LED五、安装说明：该路灯外观安装－先将驱动器引线接线标志与电源线相接。
确认接线无误后，松动固定螺栓，将灯杆（Φ**mm）插入灯杆孔，然后紧上固定螺栓，确认无松动，则安装完毕。
六、维护和保养：考虑户外环境影响，为保证路灯照度和美观，须定期对防护玻璃进行清洁。
七、注意事项：安装前应检查产品外观、光源和散热措施是否完好，并对其电性能进行实验，确认后再安装。
12V/24V DC LED 路灯安装过程中灯具的红、黑导线分别与控制器的“+”“－”极连接。
110V/220V AC LED 路灯安装过程中灯具的黄绿线接地线，黑、红线接交流电源。
SL-LED-130路灯使用说明书
S L-L E D-130型L E D路灯使用说明书目录1、概述 (2)2、规格说明 (2)3、主要性能和参数 (3)4、使用与安装 (3)5、运输、储存要求 (5)6、注意事项 (5)7、安全警示 (6)1、概述产品特点SL-LED-130型LED路灯是选用进口芯片作为光源，按照GB7000.5-2005《道路与街道照明灯具安全要求》标准制造的一种绿色环保新型灯。
●结构合理、外形美观、耐湿热、密封性能好。
●发光效率高、视觉逼真、无闪烁，对眼睛和皮肤无任何伤害，使用安全。
●选用新型LED光源并配备了专门设计的配光系统。
光源可连续使用50000小时，使用寿命长达10年以上，终身无需更换光源。
●在同照度下比高压纳路灯节电70%。
●该灯安装灵活方便。
●环保节能无污染，稳定性高。
LED对环境无污染，使用稳定性高，实现了真正意义上的绿色环保照明。
适用范围SL-LED-130型LED路灯适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。
2、规格说明本路灯采用多颗LED芯片作为光源，配以隔离的AC/DC恒流驱动电源。
3、主要性能和参数SL-LED-130型路灯基本参数见下表：4、使用与安装本产品适用于交流电供电网络，使用环境温度范围为-40℃～55℃。
安装时先将路灯通过路灯安装支架固定在路灯杆上，路灯电缆引出线按要求连接（有连接标示）。
检查无误后，接通电源，路灯即可工作。
路灯安装步骤：1、先将路灯电缆线按连接标示接入电源相应位置。
连接标示：N LN：零线：地线L：火线2、将电线杆套入灯头连接圆筒处，使用卡子压紧。
3、安装完毕，通电即可正常使用。
5、运输、储存要求路灯为纸箱包装，在运输过程中不允许受剧烈机械冲击和暴晒雨淋，不得倒置，严防摔掷、翻滚、重压。
路灯应储存在阴凉、干燥、洁净的环境中，储存温度为-20℃～40℃。
6、注意事项●使用前应详细阅读使用说明书，以免发生意外和损坏。
●本产品为免维护产品，一般不需要维修。
智能LED路灯控制系统操作说明2
智能LED 路灯控制系统操作说明
1. 集中控制器连接方式：
2. 打开电源开关
3. 设置IP 地址
打到ON 状态
220V AC L 线接8# N 线接10#
网线接口
GPRS 模块
注意手机卡方向
检查并确认发送和收到数据即可
4. 电脑主机插入网线后，先打开IE 浏览器，在双击路灯监控系统软件，此软件打开后图标会缩小到右下角！
5. 输入密码 “123456”点击登录
1.双击打开IE
2.双击打开软件
3.再次双击打开
6. 进入控制软件界面，如果未连接成功检查是否有发送和收到数据，接着点刷新。
123456
2点击管理下的日志
3点击查询
4集中控制器连通
5刷新
7 集中控制器复位-----下发------配置
3下发
5配置成功
2复位
4配置
1点击1次
查询
2 （8台电源配置成功）
8. 巡测功能说明 每次命令间隔为2分钟 开灯—关灯----开灯---100%--75%--50%---25% 结束
9. 灯具故障反馈：先点击LED 组1在巡测到调光状态时将灯具编号1504防水头拔除，会出现报警声音及图标显示
红色，在次将防水头插好，报警声音消除，红色图标变为绿色！
1点击回到主界面
2点击选中集中控制器
3．点击调光
4．调到20级点击发送。
绿视觉XCEED-VE LED路灯系列说明书
GREENVISION XCEED-VE simpleza y eficienciaLa necesidad de contar con soluciones sustentables ha incrementado el desarrollo de luminarias con tecnología LEDs para iluminación vial. GREENVISION XCEED-VE incorpora un nuevo sistema de plataforma led y driver, de funcionamiento On-Off, focalizándose en lograr una menor inversión inicial en aquellos proyectos en donde no se requiera de un sistema de control por Telegestión; aptas para iluminación de calles, avenidas, boulevares y diferentes tipos de espacios urbanos. Disponible en dos tamaños: 11458 Lm (BRP372), 23058Lm y 28965Lm (BRP373).XCEED-VE/ BRP372 y BRP373•Disponible en dos tamaños de housing con dos alternativas de potencias.•BRP372-M1: 96LEDs / BRP373-L1: 192LEDs y 288LEDs.•Housing integramente inyectado en aluminio con aletado térmico incorporado.•Tapa desmontable (accionamiento manual) para acceso a compartimiento del driver.•Housing terminación esmaltado microtexturado color gris.•Difusor frontal de vidrio cristal templado, serigrafiado gris•Apto para brazo pescante de columna diámetro 48/60mm.•Driver On-Off (no apto para sistema de Telegestión)•Disponible en versiones con zócalo para Fotocélula (FC)•Grado de estanqueidad IP66 y protección IK08•Vida útil 50,000hrs.XCEED-VE / BRP373Dimensiones en MMXCEED-VE / BRP372Dimensiones en MMXCEED-VE / BRP372 y BRP373Technical data (datos referentes al sistema)XCEED-VE / BRP372XCEED-VE / BRP373XCEED-VE / BRP373 LEDs Qty96 LED's192 LED's288 LED's LED / Platform Name 2 X PCBA TANGO HD 48 NICH W757 4 200 R1 4 X PCBA TANGO HD 48 NICH W757 4 200 R16 X PCBA TANGO HD 48 NICH W757 4 200 R1 Driver Name 1 x Xitanium 100W 0.7A 230V Y 2 x Xitanium 100W 0.7A 230V Y 2 x Xitanium 150W 0.35-0.7A GL Prog sXt Driver Type ON-OFF ON-OFF ON-OFF Optics(polycarbonato)OPTICAL COVER MIDAS TANGO HD DMB H OPTICAL COVER MIDAS TANGO HD DMB OPTICAL COVER MIDAS TANGO HD DMB System Flux (Lm) 114582305828965 System Flux (lm / W)100,6100,5106,3 Power (W)113,9229,5272,5 Driver Output Current (mA)0,700,700,58 Housing (Aluminium)BRP372BRP373BRP37312NC:91900100031812NC: 91900100031712NC : 91900100032012NC : 919001000319XCEED-VE BRP372 M1 96 LED108 CW DMBXCEED-VE BRP372 M1 96 LED108 CW DMB FCXCEED-VE BRP373 L1 192 LED216 CW DMBXCEED-VE BRP373 L1 192 LED216 CW DMB FCXCEED-VECódigos disponibles:96L e d s(B R P 372)XCEED-VE BRP373 L1 192 LED216 CW DMB FCDetalle de Codificaciones:Tipo de OpticaDMB /distribución “medium beam “Color de LuzCW /cool White 5700°Accesorio OpcionalFC /con zócalo para Fotocélula (no incluída)Datos Fotométricos96/cantidad de leds 192/cantidad de leds 288/cantidad de ledsLED108/flujo lumínico = 11458Lm LED216/flujo lumínico = 23058Lm LED280/flujo lumínico = 28965LmModelo LuminariaBRP373L1/tamaño large BRP372M1/tamaño mediumFamiliaXCEED-VE /nombre familiaImagen con accesorio de Zócalo para Fotocélula (FC), célula fotoeléctrica no provista.288L e d s(B R P 373)192L e d s (B R P 373)12NC:91900100304612NC: 919001000353XCEED-VE BRP373 M1 288 LED280 CW DMBXCEED-VE BRP372 M1 288 LED280 CW DMB FCXCEED-VE / BRP372 -BRP373Acceso al ConexionadoLa luminaria posee una tapa superior basculante abisagrada, de apertura manual (sin necesidad de herramientas) a través de una perilla giratoria con media vuelta 1A 1B 1C。
太阳能LED路灯产品说明书
太阳能LED路灯产品说明书一、产品概述太阳能 LED 路灯是一种以太阳能为能源，采用 LED 作为光源的新型路灯。
它具有节能、环保、安装方便、维护成本低等优点，广泛应用于城市道路、乡村道路、工业园区、广场等场所。
二、产品特点1、节能环保太阳能LED 路灯利用太阳能转化为电能进行照明，无需外接电源，不消耗传统能源，无污染，无排放。
LED 光源具有高效节能的特点，相比传统路灯可节能 50%以上。
2、长寿命LED 光源的使用寿命可达 50000 小时以上，大大降低了路灯的维护成本和更换频率。
太阳能电池板的使用寿命也可达 25 年以上。
3、亮度高采用高品质的 LED 芯片，发光效率高，亮度均匀，能够提供良好的照明效果，保障行人和车辆的安全通行。
4、智能控制配备智能控制器，可以根据环境光线自动调节亮度，实现节能和延长灯具使用寿命的目的。
还具有过充、过放保护功能，确保电池的使用寿命和安全性。
5、安装简便无需铺设电缆，安装时只需将路灯基础固定在地面上，连接好太阳能电池板和灯具即可，节省了安装成本和时间。
6、抗风抗压灯杆采用优质钢材制作，经过热镀锌和喷塑处理，具有良好的抗风抗压能力，能够适应各种恶劣的天气条件。
三、技术参数1、太阳能电池板类型：单晶硅/多晶硅功率：＿____W转换效率：＿____%使用寿命：＿____年2、蓄电池类型：铅酸蓄电池/锂电池容量：＿____Ah放电深度：＿____%使用寿命：＿____年3、 LED 灯具功率：＿____W光通量：＿____lm色温：＿____K显色指数：＿____4、控制器类型：智能控制器功能：过充保护、过放保护、光控+时控5、灯杆高度：＿____m材质：Q235 钢材表面处理：热镀锌+喷塑四、工作原理白天，太阳能电池板将太阳能转化为电能，并通过控制器存储在蓄电池中。
晚上，控制器自动检测环境光线，当光线变暗时，控制器控制蓄电池向 LED 灯具供电，实现照明功能。
当蓄电池电量不足时，控制器会自动关闭灯具，以保护蓄电池。
大风轩 LED 路灯说明书
This equipment must be installed according to all applicable codes & ordinances.
Installation and service of this equipment must be performed by qualified service personnel.
3/4” Conduit secure conduit with set screw in threaded hub
Installation Questions Call Field Service
877-BIGFANS or /service
WIRING INFORMATION
FIELD WIRING CONNECTIONS
SUPPLY CIRCUIT L1 L2 or NEU GND
(DOCipmotnimotrnionalgl)
BLK WHT GRN 10VIVOolt 0GVRoYlt FIXTURE/EQUIPMENT
Installation Questions Call Field Service
877-BIGFANS or /service
SURGE
GRN WHT BLK RED BLU
DRIVER
DRIVER Multiple drivers possible
FIXTURE/EQUIPMENT w/MOTION OPTION
INPUT
OUTPUT TO LEDS
mounting method for appropriate mounting instructions below.
STANDARD FIXTURE/EQUIPMENT SCHEMATIC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED 路灯产品说明书
一、产品说明
LED 路灯是世界上新一代低碳绿色环保节能照明灯，被广泛适用于道路照明及城市景观照明。
传统路灯均存在耗电大、有污染、工作时温度高、灯具寿命短等难以克服的缺点，导致部分城市以缩短路灯照明时间来缓解电资源贫乏带来的压力，不同程度影响了道路照明效果和城市形象。
本公司生产的LED 路灯系列产品具有寿命长、节能、绿色环保、高亮度、高稳定性等特性，安装简单且不必维护更换，大大降低了路灯的安装费用和维护成本，是传统路灯的理想换代产品。
与同类的LED 路灯相比，本产品工作温升低，效率高，光效高。
二、尺寸规格
尺寸：
730mm
三、技术参数
电压：220VAC 额定功率：20~80W 工作频率：50Hz--60Hz 色
温：6000K
功率因数：>0.95环境温度：-30℃---50℃适应湿度：≤95%灯具效率：≥90%使用寿命：≥50,000小时
防护等级：IP65
四、产品型号命名规则：
□□□-□□□-□①
②
③
●型号说明
①产品名称缩写：火炬-LED-②光源类别：LED ③额定功率：20~80w
（备注：可根据客户的需求，调制不同的工作电压值，可选。
）●参数说明：
外观：白宝蓝、白草绿色温：6000K 白光材质：全铝
额定功率：20W~80W
光源类别：LED
五、安装说明：
该路灯外观安装－先将驱动器引线接线标志与电源线相接。
确认接线无误后，松动固定螺栓，将灯杆（Φ60mm ）插入灯头孔，然后紧上固定螺栓，确认无松动，则安装完毕。
六、维护和保养：
考虑户外环境影响，为保证路灯照度和美观，须定期对防护玻璃进行清洁。
七、注意事项：
安装前应检查产品外观、光源和散热措施是否完好，并对其电性能进行实验，确认后再安装。
12V/24V DC LED 路灯安装过程中灯具的红、黑导线分别与控制器的“+”“－”极连接。
110V/220V AC LED 路灯安装过程中灯具的黄绿线接地线，黑、红线接交流电源。
请根据电源功率配置相符合的电源线，以减少损耗，提高效率。
该产品属高科技产品，未经本公司许可请勿擅自将散热系统和光源系统打开，以免造成人身伤害和灯具损坏。
否则，本公司概不承担任何责任。
如有问题请及时与本公司或代理商联系。
八、售后服务承诺
本公司产品非人为损坏，两年质保。
YS-LED 系列
使
用说明书
ISO9001认证企业
常州市玉山照明科技有限公司。
