5G NR无线网络切换优化指导书2020
5G NR切换互操作
F2（5G NR锚点）
NSA UE
锚点为非LTE驻留频点
• NSA UE空闲态发起业务进入连接态时，若接入的LTE NSA锚 点优先级非最高，则触发切换到NSA锚点优先级最高的小区做 NSA DC
3
SA/NSA双模基站：NSA广播信息在LTE侧，SA广播信息在NR侧
• NSA和SA共存
• NSA/SA双模基站架构
专用Preamble； 4. UE向GNB回复重配置完成，终端成功接入到目标小区； 5. UE向目标小区发起随机接入；
备注： 1. NSA组网场景下的NR站内切换需经LTE进行转发，执行SGNB MOD流程，SA场景 下的NR站内切换均承载在NR侧； 2. NSA场景，在LTE侧收到切换允许回应后，UE需重新向LTE发起随机接入，在UE发 送RRC重配的时间前后，UE再向NR侧发起随机接入；SA组网仅需向NR发起随机接入；
UE开机
终端NSA/SA 能力识别
是
支持SA
搜索NR网络
搜索到 NR网络
加入NR网络 完成SA入网
否
搜索LTE网络
未搜索 到NR网
络
加入LTE网络
添加NR载波 完成NSA入网
6
LNR PS连接态互操作解决方案
LNR PS互操作可以从3个层次进行分割：1、触发源；2、方向；3、执行方式，将其组合可以得到目前版本支 持的6种互操作方式；
密钥信息
NR站间切换—基于Xn的切换
UE
S-gNB
1.RRC MEAS RPRT
2.XNAP HO REQ
T-gNB
4.RRC CONN RECFG
3.XNAP HO REQ ACK 5.XNAP SN STATUS TRANSF
5G簇优化指导书
▋簇优化标准覆盖是网络业务和性能的基石，NSA组网下涉及到FDD和NR的覆盖优化即涉及到4/5G覆盖空洞、弱覆盖、越区覆盖和导频污染的优化，以精品线路800Mbps要求为基准，要求优化后覆盖达到如下标准：覆盖是网络的基石，良好的网络规划与严格的工程施工是保证覆盖的前提，要求现场在工程施工过程中严格按照工程方案执行，具体要求如下，建议在单验过程中进行严格把关：1、天馈实施方案：单验过程中，核查天馈实施方案即天线位置、天线挂高、方位角和下倾角与设计院规划是否相符，不符需通知相关人员处理；2、天馈安装位置无阻挡可调整：为保证后续优化的灵活性，要求安装后天馈无阻挡、可自由调整。
▋邻区梳理1、4/5G邻区规划通过4/5G邻区规划与优化，需要保证道路测试场景下SN添加成功率100%，对于切换失败点或者不切换区域需要及时分析，具体4/5G 邻区规划原则如下：1）距离原则（通过站点分布的距离原则需完成90%邻区的规划）步骤1：梳理并核实5G建设区域内的锚点小区工程参数，包含经纬度、方位角、站高等关键数据；步骤2：添加5G站点周边锚点小区（包含4/5G共站邻区）两圈，如果锚点与5G站点1比1建设，则可以直接继承共扇区邻区，即某锚点小区的所有同频4G邻区，均需添加与该锚点小区同扇区的5G小区为4-5G邻区。
基于站点分布的4/5邻区规划可通过“mongoose工具即LTE到NR 的邻区规划工具”进行4/5G邻区规划，相关工具可通过“”网页进行下载（具体操作方法见对应下载链接中的工具说明）。
2）基于现场测试情况进行4/5G邻区添加。
通过现场测试情况，针对漏配邻区进行增补，NR邻区增补后，需要核查对应锚点LTE的邻区关系以及NR对应的锚点关系需要重新梳理，避免NR小区间配置邻区后，对应的锚点无邻区。
3）4/5G邻区漏配判定方法。
上报SN添加请求的MR后网络侧无响应或携带SN切换失败：信令体现为终端不停上报5G测量结果的MR或锚点切换过程中终端上报了5G测量结果，但网络侧无响应，具体如下例（锚点enbid：885119-202未添加5G PCI:463为邻区导致的SN添加失败）。
NR切换问题优化-5G切换优化无线网络切换优化
NR无线网络切换问题优化
5G NR切换原理
SA的切换原理和LTE基本一致，NSA的切换由于引入了主站（锚点站）和LTE有较大区别，以下重点介绍NSA场景下的切换。
NSA切换原理
▪LTE系统内移动性：UE在MeNB1和SgNB1的覆盖区内，已接入LTE/NR双连接。
UE向基站MeNB2移动时触发主站切换，从MeNB1切换到MeNB2，此种场景下源MN在切换之前会先发起SN释放流程(主站站内切换不释放)，释放掉SN，切换成功后再触发SN增加流程将SN增加到目标侧MN.
▪NR系统内移动性（前提是配置了同频邻区）在SgNB1服务区内向SgNB2▪或者本站其他小区移动时可能发生辅站变更。
SA切换优化整体思路
SA切换优化和LTE切换优化类似，所有的切换异常首先要排查基站、传输、终端等状态是否异常，排除以基站、传输、终端等问题后再进行分析
NSA切换优化整体思路
4G优化成果继承
•LTE的现网邻区关系继承
•LTE的系统优先级、多频点组网优先级等组网策略继承
•LTE的A3事件offset，hysteresis，CIO参数继承
•LTE切换和重选的个体偏移继承
4/5G协同优化
•首先要保证锚点4G网络的切换成功率，切换关系合理，抑制乒乓切换
•网络建设阶段，建议按照和LTE 1：1组网，保证5G网络覆盖连续性NR至锚点推荐使用一对多方
•1：1组网下，5G小区的工参，如方向角、下倾角初始规划可以借鉴锚点LTE小区，充分利用LTE优化成果，簇优化/全网优化阶段再进行精细调整。
无线网络优化LTE NR互操作
E-UTRAN最低接收电平
E-UTRAN频点低优先级重选门限
LTE
参数级别 小区
LTE参数 CellReselPriority
NR频点 NR频点 NR频点
NrFreqReselPriority
NrFreqHighPriReselT hld
MinRxLevel
连接态SA网络4/5G互操作策略
• SA信令承载在NR侧，信令面（接入、切换和掉话）优化分析需基 于NR网络，无法继承NSA网络LTE信令面优化
• 需要单独规划TAC，边界与LTE TAC保持一致
LNR互操作
PS连接态
空闲态
NR
切换
重定向
重选
LTE
语音
Fast EPS FB Return
VoLTE
• 规划终端在LTE/NSA/SA网络驻留策略 • 规划SA<->LTE重选/切换/重定向频率优先级策略等 • 规划SA<->LTE、SA<->SA邻区关系等
LTE>NR
NR->NR
NR>LTE
NSA/SA差异点
NSA：只需4G锚点小区添加4->5 邻区 SA：4G特定频段小区添加4->5邻 区
NSA/SA无差异
NSA：不需要添加； SA：需要添加邻区关系，但受限 LTE 8个频点
备注
演进场景，规划方法 一致
方法继承，Xn接口 配置为新增
新增场景
4->5邻区：优先考虑同厂商、锚点/FDD1800或F频段4G小区均
5G RSRP优于边缘RSRP，驻留在5G 边缘用户去4G
NR
起测：LTE低于A2 条件：NR高于NR B1
5GNR速率优化的方法和实践—5G移动通信网络优化
5GNR速率优化的方法和实践—5G移动通信网络优化1、概述5G移动网络较2G、3G、4G网络而言最大的优势在于为用户提供更高速率。
小区峰值吞吐量是5G网络的一个基本性能指标，因此小区下行速率测试或演示是众多局点客户的一个普遍需求。
因各种原因，在速率测试演示中，外场频现速率低下的问题。
本文根据不同局点不同需求，全面分析导致速率问题的原因，制定科学的速率问题排查和优化流程，以便外场出现速率故障时快速参考定位解决。
2、理论峰值速率计算NR 1.0帧结构如下图。
2ms DSDU周期内，由2个全下行slot，1个上下行转换slot，1个全上行slot组成。
2.1下行峰值速率计算按帧结构可知，slot0下行符号数12个，slot1下行符号数9个，slot2下行符号数12个。
时域上，2ms周期内共占用12+9+12=33个Symbol，symbN=33。
频域上，下行100M带宽272RB，PRBn=272；每RB 12个子载波，RBscN=12。
考虑调制方式：下行采用64QAM，每符号携带6比特数据，mQ=6。
考虑空分复用：CPE终端支持2T4R，下行4流峰值速率，v=4。
考虑编码效率：按最高阶MCS=28计算，对应码率C=948/1024?0.92578。
峰值速率=RBscN*PRBn*symbN*mQ*v*C计算单用户，64QAM，下行4流峰值速率如下：即DL ThroughPut =12*272*33*6*4*0.92578/1024/1024*500 =1141.17Mbps注：帧结构是2ms周期，1s调度500个周期。
计算中除以两次1024，是将速率单位转换成Mbps。
2.2上行峰值速率计算上行峰值速率计算跟下行计算思路一致。
按帧结构可知，DSDU配置，上行slot3上行符号数11个。
时域上，2ms周期内占用11个Symbol，symbN=11。
频域上，PUCCH和PRACH占用16RB实际可供PUSCH使用的RB数是272-16=256，即PRBn=256；每RB 12个子载波，RBscN=12。
5G(NR)切换执行阶段
一、5G(NR)切换执行阶段是服务(源)gNB在X2(或S1)接口上收到目标gNB回复的切换确认(Handover Request Acknowledge)之后，通过空口(Uu)下发给终端(UE)的含切换命令“RRC Reconfiguration”消息开始。
图1.5G切换过程中的执行阶段示意图二、切换执行阶段动作在空口下发切换命令后，(源)gNB中终端的下行缓存数据通过“SN Status Transfer”转往目标gNB；终端开始在目标gNB小区的随机接入(RACH)流程；直到RRC重配置完成。
三、现网中切换执行(源)gNB通过Uu口发送“RRC Reconfiguration”消息给终端(UE),消息中主要包括了终端在目标gNB小区上无线承载(RadioBearer ConfigPresent)和小区配置(spCellConfigCommon)信息；目标gNB小区的DU与CU之间更新终端的上下文信息。
图2.5G现网中切换执行阶段主要消息四、切换执行消息注释4.1. RRC Reconfiguration这是(源)服务gNB通过空口发送给终端(UE)的切换命令。
UuMsg message t = c1 u rrcReconfigurationradioBearerConfigPresent = 1（无线承载配置=是）secondaryCellGroupPresent = 0measConfigPresent = 0lateNonCriticalExtensionPresent = 0nonCriticalExtensionPresent = 1radioBearerConfig（无线承载配置）tOptFlags srb_ToAddModListPresent = 1（SRB新增/修改列表=是）srb3_ToReleasePresent = 0drb_ToAddModListPresent = 1（DRB新增/修改列表=是）drb_ToReleaseListPresent = 0securityConfigPresent = 1(密钥配置=是）srb_ToAddModListn = 2 elem[0] tOptFlags ......（具体内容，略）spCellConfigCommon（小区配置）tOptFlagsphysCellIdPresent = 1（小区PCI=是）downlinkConfigCommonPresent = 1（下行公共配置=是）uplinkConfigCommonPresent = 1（上行公共配置=是）supplementaryUplinkConfigPresen t = 0n_TimingAdvanceOffsetPresent = 1（TA偏滞指标=是）ssb_PositionsInBurstPresent =1(BURST中SSB位置指示=是）ssb_periodicityServingCellPresent = 1(服务小区SSB周期=是）lte_CRS_ToMatchAroundPresent = 0rateMatchPatternToAddModListPr esent = 0rateMatchPatternToReleaseListPre sent = 0ssbSubcarrierSpacingPresent = 1（SSB子载波间隔=是）tdd_UL_DL_ConfigurationCommonPresent = 1（TDD 上下行公共配置=是）physCellId = 1007（小区PCI=1007) downlinkConfigCommon(下行公共配置） tOptFlagsfrequencyInfoDLPresent = 1（下行频率配置信息=是）initialDownlinkBWPPresent = 1（初始下行BWP=是）frequencyInfoDL（下行频率信息） tOptFlagsabsoluteFrequencySSBPresent = 1（SSB绝对频率信息=是）absoluteFrequencySSB = 504990（SSB绝对频点=504990）frequencyBandList（频段列表）n = 1elem[0] = 41（频段：41absoluteFrequencyPointA = 503172（参考频点PointA=503172）scs_SpecificCarrierList（载波SCS 列表）n = 1 elem[0] tOptFlagsverExt2Present = 0offsetToCarrier = 0 subcarrierSpacing = 1 : SubcarrierSpacing_Root_kHz30（子载间隔=30KHZ) carrierBandwidth = 273(载波带宽=273(RB))initialDownlinkBWP.......(下行初始BWP等信息，略）4.2.SNStatusTransfer：(源)服务gNB向目标gNB传递的终端数据信息；XnapMsgt = initiatingMessage u initiatingMessageprocedureCode = p SNStatusTransferunion_value pSNStatusTransferprotocolIEssourceNG_RANnodeUEXnAPID = 91899（UE在源gNB的XN接口ID=91899)targetNG_RANnodeUEXnAPID = 215466（UE在目标gNB的XN接口ID=215466)dRBsSubjectToStatusTransfer_List（DRBs相关传输列表）n = 1 elem[0] tOptFlagsiE_ExtensionPresent = 0drbID = 1（DRB ID=1)pdcpStatusTransfer_UL(上行PDCP状态传输情况）t = pdcp_sn_18bits(PDCP SN:18比特)u pdcp_sn_18bits tOptFlagsreceiveStatusofPDCPSDUPresent = 0iE_ExtensionPresent = 0cOUNTValue tOptFlagsiE_ExtensionsPresent = 0pdcp_SN18 = 2hfn_PDCP_SN18= 0 pdcpStatusTransfer_DL(下行PDCP状态传输情况）t = pdcp_sn_18bits(PDCP SN:18比特)u pdcp_sn_18bits tOptFlagsreceiveStatusofPDCPSDUPresent = 0iE_ExtensionPresent = 0cOUNTValuetOptFlagsiE_ExtensionsPresent = 0pdcp_SN18 = 1hfn_PDCP_SN18 = 0tOptFlags __dummy__ = 453353880。
5G NR NSA带SN切换优化指导书
5G NR NSA带SN切换优化指导书目录1 带SN切换原理概述 (1)2 带SN切换信令解读 (1)2.1 协议信令 (2)2.2 路测信令 (3)2.2.1 4/5G同切 (3)2.2.2 4G切换/5G不变 (5)3 带SN切换网管参数配置 (7)3.1 带SN切换开关配置 (7)3.2 带SN切换RSRP差值门限 (9)3.3 NR测量频点配置 (10)3.4 NR邻接小区配置： (11)3.5 4G配5G邻区关系配置： (12)3.6 5G配5G邻区关系配置 (14)3.6.1 站内邻区关系添加 (14)3.6.2 站间邻区关系添加 (16)4 带SN切换锚点规划方法 (21)5 带SN切换邻区规划方法 (21)6 带SN切换覆盖优化方法 (21)7 CSI-RS FOR PMI 4B8P应用 (23)7.1 CSI-RS FOR PMI参数配置 (23)7.2 CSI-RS FOR TRS功能关闭 (25)8 带SN切换参数定标 (27)9 带SN切换目前存在的问题 (28)9.1 外场典型案例 (29)9.1.1 T310 EXPIRY (29)9.1.2 SYNCHRECONFIGURATIONFAILURE-SCG (31)9.1.3 RANDOMACCESSPROBLEM (33)10 已知问题的应对及优化机制 (34)10.1 基站侧问题和应对 (35)10.1.1 基站不支持非竞争转竞争 (35)10.1.2 基站不支持专用PREAMBLE资源共享 (35)10.2 终端侧问题和应对 (36)10.2.1 终端测量上报的SSB-INDEX错误 (36)10.2.2 SSB多波束配置时高通终端服务波束不更新 (36)10.3 参数配置和优化类 (36)10.3.1 漏配邻区 (36)10.3.2 DERIVESSB-INDEXFROMCELL需要设置为TURE (37)10.3.3 PDSCHHARQACKCODEBOOK需要设置为DYNAMIC (37)10.3.4 PRACH参数合理设置和规划 (37)图目录图1-1 带SN切换场景1，4/5G同切 (1)图1-2 带SN切换场景2，4G切换/5G不变 (1)图2-1 4G侧上报测量报告 (4)图2-2 4G小区满足A3门限 (4)图2-3 测量报告里携带两条NR测量结果 (4)图2-4 4/5G同步切 (5)图2-5 4G侧上报测量报告 (5)图2-6 4G小区满足A3门限 (6)图2-7 测量报告里携带两条NR测量结果 (6)图2-8 4G切换，5G不变 (7)图3-1 带SN切换开关 (8)图3-2 最强小区上报 (8)图3-3 带SN切换RSRP差门限 (10)图3-4 NR测量频点配置 (11)图6-1 5G权值配置 (22)图7-1 CSI-RS for PMI参数网管位置 (24)图7-2 4波束垂直测量网管位置 (25)图7-3 TRS网管位置 (26)表目录表2-1 4/5G PCI信息 (3)表2-2 4/5G PCI信息 (5)表6-1 NR覆盖优化 (22)表6-2 权值参数说明 (23)表7-1 CSI-RS for PMI 参数配置 (24)表7-2 4波束垂直测量 (24)表7-3 考虑与道路夹角水平偏移灵活调整 (25)表7-4 关闭TRS (25)1 带SN切换原理概述高通芯片终端，带SN切换流程如下：1. UE在源4G小区发起业务，并完成双连接添加2. 主节点4G小区满足A3门限，发起测量报告，在测量报告里，携带最强的NR邻区测量3. 如果最强的NR邻区，其RSRP满足“带SN切换RSRP差值”门限，即目标NR小区RSRP-源NR小区RSRP≥带SN切换RSRP差值，那么4G切换的同时5G小区同步完成变更。
5G网络的网络切换优化
5G网络的网络切换优化随着5G网络技术的发展，人们对网络切换的要求也越来越高。
在传统的4G网络中，网络切换需要一定的时间和资源，容易造成通信中断或者延迟。
而5G网络的网络切换优化则可以提高用户体验，保证快速而稳定的网络连接。
本文将从网络切换的定义、5G网络的特点以及网络切换优化的方法等方面进行探讨。
1. 网络切换的定义网络切换是指当移动设备从一个基站覆盖范围切换到另一个基站覆盖范围时，需要重新建立网络连接的过程。
网络切换可以分为垂直切换和水平切换两种类型。
垂直切换是指移动设备从一个基站切换到另一个基站，但两个基站的类型不同，比如从4G基站切换到5G基站。
水平切换是指移动设备在同一类型的基站之间切换，比如从一个4G基站切换到另一个4G基站。
2. 5G网络的特点5G网络是第五代移动通信技术，具有以下几个特点：（1）高速传输：5G网络具有更高的传输速率，可以实现更快的数据下载和上传速度，满足大数据传输、高清视频流媒体等需求。
（2）低延迟：5G网络具有更低的网络延迟，可以实现近乎实时的连接，适用于自动驾驶、远程医疗等对时延要求较高的应用场景。
（3）大连接密度：5G网络能够同时连接更多的设备，支持物联网和大规模传感器网络的发展。
（4）大带宽：5G网络具备更高的信道容量，能够提供更大的带宽，满足用户对高质量视频、云游戏等需求。
3. 网络切换优化的方法为了提高5G网络的网络切换效果，需要采取一些优化方法：（1）智能算法：通过智能算法的优化，可以实现更准确、更快速的网络切换决策。
例如，根据用户的移动速度、网络质量等因素来选择最佳的切换时机和目标基站，减少切换过程中的通信中断。
（2）快速切换技术：5G网络可以利用快速切换技术，实现更快速的网络切换过程。
例如，利用预读缓存等技术，提前获取目标基站的相关信息，减少切换时延。
（3）切换策略优化：根据不同的网络环境和用户需求，优化切换策略，提高切换成功率和切换效果。
例如，在高密度连接区域，可以采用更加积极主动的切换策略，提前准备好多个可切换的基站，以应对网络拥塞情况。
5G NR带SN切换优化探究
》通信热点
2 NR 终端带 SN 切换问题排查方法
4/5/6”小区进行无线层问题排查。
结合相关原理及网管平台数据进行分析，针对该切换 问题需要重点从故障、干扰、容量以及邻区等多个维度对 锚点小区进行无线层问题排查。
（1）故障排查 仔细查看网管统计，筛查指标劣化期间问题站点小区 的告警信息，分析是否与该问题存在关联。 （2）干扰排查
通
信
3.1 问题背景
热 5G 日常 TOP 小区监控优化，“东莞大塘村莲峰路
点
DC-HFH-4/5/6”小区 2 月 18 日开始“NR 终端带 SN 切
2020-02-20 2020-02-21 2020-02-21 2020-02-21 2020-02-22 2020-02-22 2020-02-22
SN 切换 RSRP 差值”门限，即目标 NR 小区 RSRP- 源 NR 小区 RSRP< 带 SN 切换 RSRP 差值，那么 4G 切换， 5G 小区不变。“带 SN 切换 RSRP 差值”默认配置为 0， 表示目标 NR 小区 RSRP< 源 NR 小区 RSRP，4G 切换， 5G 小区不变；
（5）带 SN 切换场景 1，4/5G 同切换（如图 1 所示）；
图 1 4/5G 同切换 （6）带 SN 切换场景 2，4G 切换 /5G 不变（如图 2 所示）。
图 2 4G 切换 /5G 不变 33
2020.08· 广东通信技术
Copyright©博看网 . All Rights Reserved.
关键词： 带 SN 切换异常 排查方法
林明绢
通
广东海格怡创科技有限公司，中级工程师，主要研究方向为移动通信网 LTE 锚点小区“带 SN 切换流程”介绍
华为5G网管U2020操作指导书
5G网管操作指导书一、登录路径5G网管为“云网管”，使用内网打开“火狐浏览器”后，登录进入。
登录界面如下：二、常用模块1.主界面2.常用MML命令使用通过主界面进入或者维护—→MML命令进入。
5GMML常用命令整理.xlsx以下为部分命令示例，常用命令见附件。
查询小区静态参数LST NRCELL:;LST NRDUCELL:;查询小区动态参数DSP NRCELL:;DSP NRDUCELL:;激活小区ACT NRCELL:;ACT NRDUCELL:;去激活小区DEA NRCELL:;DEA NRDUCELL:;修改小区信息MOD NRCELL:;MOD NRDUCELL:;修改小区频点MOD NRDUCELL:;“双工模式”修改为“CELL_TDD”，可以修改下行频点（若修改上行频点，“上行频点配置指示”需修改为“CONFIG”）。
具体如下：修改帧偏置MOD GNODEBPARAM:;3.跟踪任务及数据采集信令跟踪监控—→信令跟踪管理，具体方法与LTE相同。
一键式日志被备份软件—→网元文件传输。
性能指标查询性能—→结果查询。
频谱扫描主拓扑—→选择相应基站—→属性—→IP地址1；网页上打卡WEB-LMT，登录WET-LMT—→监测—→FFT跟踪；进行设置后确定即可。
4.告警查询监控—→浏览当前告警，进行设置后确定即可。
三、注意事项通过4A登录部分模块时，会出现如下界面，按照步骤安装完成即可。
5GNR中的切换流程及切换事件
5GNR中的切换流程及切换事件5G NR（New Radio）是第五代移动通信技术标准，它提供了更高的数据速率、更低的时延和更可靠的连接。
在5G NR中，切换是指移动设备从一个基站（Node B）切换到另一个基站（Node B）时保持通信连接的过程。
下面将详细介绍5G NR中的切换流程和切换事件。
一、切换流程（Handover Procedure）：切换流程是在无线移动通信系统中实现移动设备在不同基站之间无缝切换的过程。
在5GNR中，切换流程主要包括以下步骤：1. 切换触发（Handover Triggering）：切换触发是指移动设备在当前基站信号质量不佳或当前基站负载过高时发起切换请求的过程。
触发切换的条件可以是信号质量的阈值，例如收到的信号强度低于其中一阈值。
也可以是基站负载的阈值，例如当前基站用户数过多等。
当基站收到移动设备的切换请求后，如果切换条件满足，就会向移动设备发送切换命令。
切换命令中包含了移动设备需要切换的目标基站的信息，以及切换的相关参数，例如切换类型（硬切换或软切换）、切换时机等。
3. 切换准备（Handover Preparation）：移动设备在接收到切换命令后，将开始进行切换准备工作。
这包括与目标基站的信号传输建立连接，进行测量和评估目标基站信号质量，收集切换所需的参数等。
4. 切换执行（Handover Execution）：当切换准备工作完成后，移动设备将执行实际的切换操作。
这包括切换到目标基站的信号传输，并断开与当前基站的连接。
切换完成是指移动设备成功切换到目标基站后，与目标基站建立起新的连接并与网络重新同步的过程。
在切换完成后，移动设备可以继续进行通信和数据传输。
二、切换事件（Handover Events）：在5GNR中，切换事件是指触发切换的具体情况或条件。
以下是几种常见的切换事件：1. 上下文切换事件（Context Transfer Events）：上下文切换事件是指当移动设备由一个基站切换到另一个基站时，需要将移动设备的通信上下文（例如连接状态、用户标识、会话信息等）从当前基站传输到目标基站的过程。
5G SA优化指导书
5G SA优化指导书一、概述目前全省县城及以上区域已全面开展5G 网络部署工作，除了从日常测试与投诉中发现网络存在“点、线” 的问题，还需要从网管性能上发现面上的问题，从而使得5G 网络正常运行，保障5G 网络的用户体验感知，与传统LTE 网络一样，需要从“覆盖质量优化”、“驻留比”、“接入性”、“移动性”、“保持性” 几个维度进行性能问题分析定位：•覆盖质量优化：主要以外场测试数据为主，结合RF 优化进行参数调整；•接入性：SA 无线接通率；•移动性：SA 切换成功率；•保持性：SA 掉线率•5G 驻留比：5G 流量占站点总流量的比例，站点总流量=5G 流量+4G 流量，其中SA 还涉及到与LTE 的互操作，同样影响5G 驻留比.二、SA 性能优化1，覆盖质量优化覆盖质量优化主要体现在在前台测试完成后，对测试数据进行处理，得到各项指标情况，对不满足目标门限的指标进行优化。
在NR 中普遍使用AAS，一个就是公共波束Common Beam，主要用于发送广播信道，比如SSB，PDCCH 等。
一般公共波束的覆盖由SS-RSRP 和SS-SINR来表征。
另外一个就是业务波束Traffic Beam 主要用来发送业务信道。
业务波束一般用CSI-RSRP 和CSI-SINR 来表征。
SS-RSRP 和SS-SINR 是网络覆盖和干扰的基础，NR 小区切换和小区选择都需要参考SSB 的RSRP 和SINR。
CSI-RSRP 和CSI-SINR 主要用于保证业务波束的性能，跟业务速率直接相关。
对于这两种波束的覆盖，其主要影响因素有：站点密度、天线挂高、网络拓扑、发射功率、工作频段、方位角、下倾角、天线pattern 设置。
在进行NR 覆盖优化中，需关注下表中的关键参数，重点了解各参数调整对网络性能的影响。
当调整天线的方向角、下倾角、挂高等工程参数仍无法解决相应的覆盖问题时，可以考虑以下相关参数的调整。
1.1 覆盖质量分析流程NR 覆盖优化流程NR 质量优化流程1.2 覆盖质量优化手段•频率优化1) 根据2.6GHzNR 部署区域频率使用情况，对现网的TDD-D 频段LTE进行路测、扫频等测试；明确在NR 部署区域内存在覆盖的TDD-D 频段小区的信息。
5G NR无线网络覆盖优化指导书202005
5G NR无线网络覆盖优化指导书202005目录1 覆盖优化概述 (1)2 5G NR覆盖优化内容 (1)3 5G NR覆盖优化目标 (1)3.1 5G NR覆盖评估指标 (1)3.2 5G NR覆盖优化标准 (2)3.2.1 中国移动NR覆盖基线要求 (2)3.2.2 中国电信NR覆盖基线要求 (3)3.2.3 中国联通NR覆盖基线要求 (4)4 5G NR覆盖优化流程 (5)5 5G NR覆盖问题优化原则 (6)5.1 SA组网覆盖优化原则 (7)5.2 NSA组网覆盖优化原则 (7)6 覆盖优化方法 (8)6.1 覆盖问题原因分析 (8)6.2 覆盖问题优化方法 (9)7 覆盖优化支撑工具 (12)7.1 覆盖测试工具 (12)7.2 覆盖分析工具 (13)7.3 优化调整工具 (14)图目录图4-1 覆盖优化工作流程 (5)图4-2 RF优化工作流程 (6)图6-1 无线信号传播模型 (8)图6-2 网管波束管理配置 (11)图7-1 CPE测试套装 (12)图7-2 LMT测试软件 (13)图7-3 CXT/CXA测试分析套件 (13)图7-4 下倾角估算工具 (14)图7-5 UEM网管参数配置 (15)表目录表3-1 中移动5G NR边缘覆盖要求 (3)表3-2 中国电信5G NR边缘覆盖要求 (4)表3-3 中国联通5G NR边缘覆盖要求 (4)表6-1 子波束配置参数 (11)1 覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。
无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等各个网络发展阶段，是网络优化工作的主要组成部分。
2 5G NR覆盖优化内容5G NR覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。
5G NR无线网络切换优化指导书2020
NSA组网切换信令（协议标准）
秘密▲
同SN组网的切换流程相比，NSA组 网情况下增加了SN的释放和添加流 程。源MN向目标MN进行切换申请， 目标MN收到切换申请后就进行目 标SN的添加，源MN收到确认后就 开始释放SN。然后进行MN和SN的 用户面和控制面更新（源SN的数据 通过MN传递到目标SN）。
如果NR配了同频邻区就下发A3测 量，如果没有则下发A2测量来进 行基于覆盖的SN释放
秘密▲
网管配的SN（一般都是切换前台信令：测量报告
秘密▲
测量报告：添加SN的信息
测量报告：4G要切换的目标邻区
NSA切换前台信令：切换执行
秘密▲
释放SN
4G切换的目标小区相关信息
NR系统内移动性：（前提是NR配置了同频邻区） 在NR服务区内向gNB2移动时可能发生SN变更或者PSCell变更。其中SN进行PSCell变更时，通过自身的SRB3 进行UE重配。
NSA组网NR系统内移动性：SN变更
秘密▲
UE已通过双连接接入eNB1和gNB1，在向gNB2 移动过程中，达到A3测量门限（参数 #@RptCfgPSCellChangeIntraF.A3offset@#）， 触发A3事件测量报告，gNB1接收到UE的测量报 告后，依据信号强度选择测量上报的临小区列表 中信号最好的小区，即gNB2内小区，发起SN变 更流程。
MN切换引发的NSA切换是当前 NSA实验网中唯一可见的切换场景。 本质是MN切换引发SN在源小区的 释放和在目标小区的添加。
NSA组网SN释放信令
秘密▲
1：MeNB通过X2口给SgNB发送SgNB Release Request消息，发起SgNB释放过程 2：SgNB回复SgNB Release Request Acknowledge，停止NR侧空口发送业务数据 3/4：MeNB给UE下发重配消息RRC Connection Reconfiguration，携带SCG-RELEASE 信元。 UE回复RRC Connection Reconfiguration Complete消息。 5/6/7: 仅在跨PCE 场景下,需数据反传（避免去激活双连 接过程中业务中断）, SgNB给MeNB回SN Status Transfer消息, 数据反传从SgNB到MeNB. 仅在跨PCE 场景下,SgNB给MeNB发送 Secondary RAT Data Volume Report 消息 8:仅在跨PCE 场景下, MeNB发送给EPC E-RAB Modification Indication消息， 通知EPC 承载的 下行隧道信息发生变更， EPC接收到回E-RAB Modification Confirmation消息。 9:MeNB给SgNB发送Ue Context Release,SgNB收到该消息后，进行本地资源释放， 完成SgNB释放过程。最终承载迁回MeNB网络。
中国移动5G_SA重点优化参数配置指导手册V0.1-20200630（2）（1）
中国移动5G_SA重点优化参数配置指导手册V0.1-20200630（2）（1）中国移动5G重点优化参数配置指导手册-S A分册中国移动通信集团公司网络部目录14/5G互操作 (3)1.1IRAT空闲态重选 (3)1.2IRAT连接态切换/重定向 (10)1.3EPS FB (16)2NR功率管理 (19)2.1下行功率配置 (19)2.2上行功率配置 (20)3NR移动性管理 (22)3.1NR小区重选 (22)3.2NR系统内切换 (25)4DRX节电 (29)5NR随机接入 (32)6定时器 (34)7波束管理 (36)7.1波束切换 (36)8物理资源配置 (37)8.1基础参数 (37)8.2SSB (39)8.3BWP (40)8.4PDCCH/DMRS (41)8.5PDSCH/DMRS (42)8.6PUCCH/DMRS (45)8.7PUSCH/DMRS (46)8.8CSI-RS (47)8.9SRS (48)9层二参数 (50)9.1PDCP (50)9.2RLC (51)9.3MAC (53)10寻呼类 (54)编制历史 (54)14/5G互操作1.1 IRAT空闲态重选(1)参数描述(2)设置建议1.2 IRAT连接态切换/重定向本节制定IRAT 4/5G 连接态基于覆盖的切换、基于测量的重定向、盲重定向的关键参数设置。
(1)参数描述(3)设置建议1.3 EPS FB (1)参数描述(2)设置建议2NR功率管理2.1下行功率配置(1)参数描述(2)设置建议。
5GNR无线网络覆盖优化指导书
5G NR无线网络覆盖优化指导书5G NR无线网络覆盖优化指导书1 覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。
无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等各个网络发展阶段，是网络优化工作的主要组成部分。
2 5G NR覆盖优化内容5G NR覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。
覆盖空洞可以归入到弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖，所以，从这个角度和现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖。
3 5G NR覆盖优化目标无线网络覆盖以保障网络基础覆盖水平、有效抑制干扰、提升业务上传下载速率为根本目标。
开展无线网络覆盖优化之前，需要明确优化的基线KPI目标。
3.1 5G NR覆盖评估指标LTE网络主要基于CRS-RSRP和SINR对网络覆盖进行测量，CRS也即小区下行参考参考信号，用于小区信号测量和相位参考，下行信道估计及非beamforming模式下的解调参考。
而5G NR网络覆盖主要基于同步信号（SS-RSRP和SINR）或CSI-RS信号（CSI-RSRP和SINR）进行测量，当前阶段主要采用SS-RSRP/SS-SINR进行覆盖评估。
5G NR覆盖评估指标说明如下：●5G NR SS-RSRP，SS-SINR-基于广播同步信号SSB测量RSRP及SINR-空闲态/连接态均可测量-用于重选、切换、波束选择判决●5G CSI-RSRP，CSI-SINR-基于用户CSI-RS测量-仅连接态可测量。
5GNR无线网络覆盖优化指导书_R2.0
1、覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网路覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。
无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等等各个网络发展阶段，是网络优化工作的主要组成部分。
2、5G NR覆盖优化内容5GNR覆盖优化主要消除网络中存在的四种问题:覆盖空洞、弱覆盖、越区覆盖和导频污染。
覆盖空洞可以归入到弱覆盖中,越区覆盖和导频污染都可以归为交叉覆盖,所以,从这个角度和现场可实施角度来讲,优化主要有两个内容:消除弱覆盖和交叉覆盖。
3、5G NR覆盖优化目标无线网络覆盖以保障网络基础覆盖水平、有效抑制干扰、提升业务上传下载速率为根本目标。
开展无线网络覆盖优化之前,需要明确优化的基线KPI目标。
3.1、5GNR覆盖评估指标LTE网络主要基于CRS-RSRP和SINR对网络覆盖进行测量,CRS也即小区下行参考参考信号,用于小区信号测量和相位参考,下行信道估计及非beamforming模式下的解调参考。
而5GNR网络覆盖主要基于同步信号(SS-RSRP和SINR或CSI-RS信号(CSI-RSRP和SINR)进行测量,当前阶段主要采用SS-RSRP/SS-SINR进行覆盖评估。
5G NR 覆盖评估指标说明如下：●5G NR SS-RSRP，SS-SINR➢基于广播同步信号SSB测量RSRP及SINR➢空闲态/连接态均可测量➢用于重选、切换、波束选择判决●5G CSI-RSRP, CSI-SINR➢基于用户CSI-RS测量➢仅连接态可测量➢对连接态UE发送,用于RRM测量、无线链路状态监测、CQI/PMI/RI测量3.2、5GNR覆盖优化标准国内三家运营商提出了初步的网络覆盖规划设计要求,用于指导5G网络建设,现阶段网络优化项目交付中可选择性参考。
(具体目标门限以客户服务合同技术规范要求为准)3.2.1、中国移动NR覆盖基线要求中国移动2.6GHz 5G网络以SA为目标网开展规划，规划优化覆盖指标要求：室外最小的规划场强SS-RSRP≥-100dBm,在SSB宽波束时频域对齐配置下,要求SS-SNR≥-7dBm,可满足下行边缘100Mbps速率要求。
5G-问题定位指导书-切换专题
5G-问题定位指导书-切换专题5G问题定位指导书-切换篇目录1免责说明62概述63切换原理63.1原理概述63.2切换类型详述83.2.1NR站内变更93.2.2NR站间变更103.2.3LTE站内切换113.2.4LTE站间切换113.2.5上下行解耦123.3切换相关参数143.3.1切换触发事件143.3.2门限值应用143.3.3信令切换参数查看164切换相关KPI指标175NSA切换问题数据采集175.1终端侧Lo g采集185.1.1Probe185.1.2OMT185.2基站侧log采集185.2.1信令跟踪185.2.25GCellDT跟踪195.2.35G一键式日志205.3核心网log采集226信令分析指导226.1网络侧分析工具226.1.1L3信令226.1.2Debug日志246.2终端侧分析工具256.2.1OMT256.2.2Probe266.2.3Assistant266.3关键信令及参数266.3.1NR测量控制277切换问题定位指导307.1切换问题快速排查307.1.1NR-NR邻区配置样例327 .1.2LTE-NR邻区配置样例327.1.3LTE-LTE邻区配置样例327.1.4X2配置样例327.2切换失败问题定位367.2.1切换问题定位导图367.2.2UU接口信令异常367.2.3X2接口信令异常427.2.4S1接口信令异常437.3流程交叉场景问题分析447.3.1流程交叉场景识别447.3.2流程交叉场景确认457.3.3流程交叉场景解决方案457.4L2定位分析指导（随机接入）467.4.1L2的内部交互流程467.4.2常见的跟踪介绍497.5建议的解决措施538切换优化指导548.1RF优化548.2参数优化549案例559.1LTE站内切换和NR变更流程交叉，内部消息发送错误导致LTE切换失败559.1.1问题描述559.1.2处理过程569.1.3根因589.1.4解决方案589.1.5建议与总结589.2LTE切换和NR变更流程交叉，流程卡死导致掉话589.2.1问题描述589.2.2处理过程599.2.3根因619.2.4解决方案619.2.5建议与总结62免责说明该指导书在提供服务或维护过程中，可能涉及个人数据的使用。
5G优化案例：5G网络切换问题优化方法总结
5G NSA网络切换问题优化方法总结XX【摘要】5G NSA网络相对以往的网络架构而言，无线侧涉及网元增多，切换问题隐患增多。
随着5G NSA网络建设的开展以及商用的临近，如何确保网络切换顺畅，保障用户使用感知是目前较迫切的工作。
本文从NSA网络切换的原理、流程入手进行了分析，并结合几个实际案例，对切换优化的方法和具体流程进行了详细描述，对5G网络优化有一定的参考和借鉴意义。
【关键字】5G NSA 切换【业务类别】移动网一、问题描述目前XX电信5G网络采用NSA组网方式，已经开通了NSA基站210个，在NSA组网场景下，5G终端与eNodeB和gNodeB同时保持连接，利用两个基站的无线资源进行传输，4G 基站承载信令，5G基站承载业务。
相比4G网络而言，5G NSA网络增加了更多的网元，基站间的切换涉及场景多、网元多，切换流程更加复杂，所以NSA网络的切换优化更显得重要。
本方法结合实际NSA网络优化中发现的问题，从切换原理、优化流程等方面入手，对NSA网络切换的优化方法进行了讲述。
二、NSA网络切换流程分析2.1 NSA网络无线侧信令架构XX电信5G NSA网络采用Option 3x的组网模式，此时4G基站eNodeB为主站，即Master eNodeB（简称为MeNB），与EPC连接；5G基站gNodeB为辅站，即Secondary gNodeB（简称为SgNB），通过X2链路与eNodeB相连。
gNodeB产生的测量控制消息通过X2链路传递给eNodeB，由eNodeB下发给UE。
其信令架构如图2-1所示：图2-1 5G NSA网络无线侧信令架构图2-2描述了初始接入，辅小区添加，辅小区变更，主小区切换等流程。
图2-2 5G NSA网络接入、切换示意图MeNB：主基站，是NSA 终端驻留小区所属的LTE基站。
SgNB：辅基站，是MeNB通过RRC连接信令配置给NSA终端的NR基站。
由于gNB/eNB并不知道UE所处的位置和无线质量情况，需要控制UE上报相关的无线质量信息来判断，UE上报无线质量信息的方式有周期上报和事件上报两种方式，当前gNB/eNB是采用事件测量报告的方式来监控UE所处的无线质量变化临界点，当eNB收到测量或切换的事件上报时，会下发切换命令给UE，UE收到切换命令后，中断与源小区的交互，按切换命令要求切换到新的目标小区，并通过信令交互通知目标小区，以完成整个切换过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UE通过双连接接入eNB1和gNB的cell1，UE向cell2覆盖区移动时，达到A3测量门限（参数 #@RptCfgPSCellChangeIntr aF.A3offset@#），触发A3事件测量报告，gNB接收到测量报告后，选择信号质量最好的候选 小区，即选中站内的cell2，gNB触发PSCell变更过程。
UE在NR服务区内移动
UE在NR服务区内部移动时，由于覆盖的原因，检测到信号质量更好的邻区，将发生PSCell切换，如果切换的目标PSCell在本 gNB内称为PSCell变更，如果目标PSCell在另一个gNB则称为SN变更。
后台NR配了同频邻区才能触发上报A3测量报告，接下来才会触发SN或者PSCell变更流程。如果未配同频邻 区，则会下发A2测量来释放SN。
A3
邻区-服务小区高于相对门限
A4
邻区高于绝对门限
A5
邻区高于绝对门限且服务小区低于绝对门限
A6
载波聚合中,辅载波与本区的RSRP/RSRQ/SINR差值比
该值实邻区高于绝对门限
B2
本系统服务小区低于绝对门限且异系统邻区高于绝对
门限
目的 基于覆盖的同频测量 释放SN小区 更改SN小区 CA增加Scell测量 CA删除Scell测量 基于覆盖的异频测量 打开用于切换的异频测量 关闭用于切换的异频测量
UE移动到NR服务区边缘
UE处于LTE和NR基站覆盖范围内，已建立 LTE/NR双连接，UE向NR基站覆盖范围边沿 移动，信号变差，到达A2测量门限（参数 #@RptCfgDcRelPSCellA2.A2ThresholdRsrp @#），UE进行A2测量上报，并触发SN释放 流程。
5G NR的切换全部含NR内部和与EUTRAN系统之间这两类场景； 5G NR的切换流程同4G一样仍然包括测量、判决、执行三个流程；
NR系统内移动性：（前提是NR配置了同频邻区） 在NR服务区内向gNB2移动时可能发生SN变更或者PSCell变更。其中SN进行PSCell变更时，通过自身的SRB3 进行UE重配。
UE已通过双连接接入eNB1和gNB1，在向gNB2 移动过程中，达到A3测量门限（参数 #@RptCfgPSCellChangeIntraF.A3offset@#） ，触发A3事件测量报告，gNB1接收到UE的测量 报告后，依据信号强度选择测量上报的临小区列 表中信号最好的小区，即gNB2内小区，发起SN 变更流程。
• Mn+Ofn+Ocn+Hys＜ Ms+Ofs+Ocs+Off离开事件
Mn：邻小区测量值 Ofn：邻小区频率偏移 Ocn：邻小区偏置 Hys：迟滞值 Ms：服务小区测量值 Ofs：服务小区频率偏移 Ocs：服务小区偏置 Off：偏置 值
事件类型 事件含义
A1
服务小区高于绝对门限
A2
服务小区低于绝对门限
SA的正常接入信令
测控：信令31,32 测量报告：信令33 切换命令：信令34,35,36 非竞争接入MSG1/MSG2：信令38,39 目标小区下发新的测控：信令40
备注：终端会提前把重配完成信令发上去，切换成功 的标志应该是终端在目标小区接入成功，即前台看到 MSG2才认为是切换成功
告诉终端该测试哪些小区（也就是后台配置的邻区） 告诉终端切换使用A3事件以及相关的门限配置
测量：由RRCConnectionReconfiguration消息携带下发；测量NR的SSB，EUTRAN的CSI-RS 判决：UE上报MR（该MR可以是周期性的也可以是事件性的），基站判断是否满足门限 执行：基站将UE要切换到的目标小区下发给UE
终端测量机制
• 当终端满足（A3事件）Mn+Ofn+OcnHys＞Ms+Ofs+Ocs+Off且维持Time to Trigger个时段后上报测量报告
终端上报服务小区的测量结果和目标小区的测量结果：
备注：终端上报的测量报告不一定是邻区配置里下发的邻区，目前网络暂不支持邻区自优化，故在分析问题 时可以使用测量报告值及测量控制中的邻区信息来判断是否为漏配邻区
告诉终端目标小区的接入相关消息，让终端基于非竞争接入到目标小区
1. SN收到UE的A3测量报告之后，选择候选PSCell列表中信号质量最好PSCell对 应的gNB，并将该小区的PSCell按照信号质量排列。
2. 判断该gNB是否为本gNB，如果是，则执行步骤3；如果不是，则执行步骤4 ；
3. 判断候选PSCell列表是否存在邻区配置为PSCell开关 #@EnDCFunction.asPSCellSwch@#打开的NR小区，如果存在则执行 PSCell变更流程
事件 A3,A5 A2 A3 A4 A2 A3,A5 A2 A1
Handover Decision
Admission Control

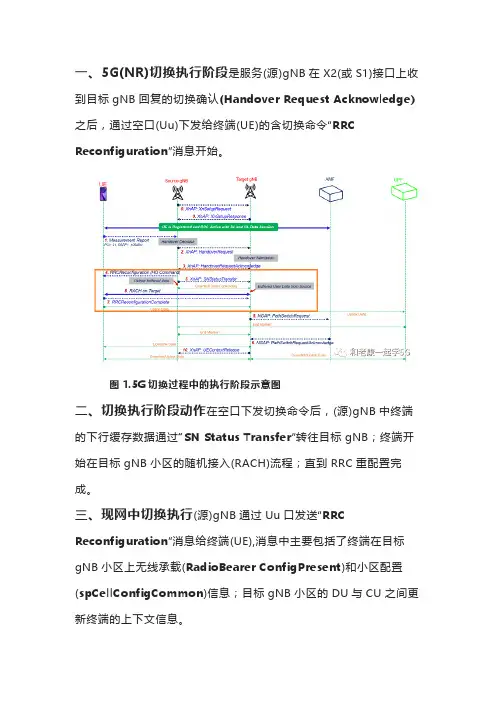

当源gNodeB收到UE的测量上报，并判决UE向目标gNodeB切换时，会直接通过X2接口向目标gNodeB申请资源，完成目标小区的资源准备， 之后通过空口的重配消息通知UE向目标小区切换，在切换成功后，目标gNodeB通知源gNodeB释放原来小区的无线资源。此外还要将源 gNodeB未发送的数据转发给目标gNodeB，并更新用户平面和控制平面的节点关系。
5G NR无线网络切换优化指导书
目录
CONTENTS
1
5G NR切换原理概述
2
5G NR切换优化思路
3
5G NR切换优化参数
4
5G NR切换优化案例

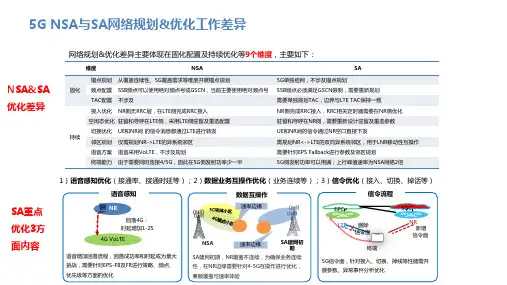

目前5G NR组网有SA和NSA两种模式，其中SA采用Option2方案，NSA基本采用Option3x方案： SA的切换原理和4G一致，NSA的切换由于引入了SN和4G有较大区别，本文将重点介绍。
LTE系统内移动性
SN增加 SN释放
NR系统内移动性
SN变更 PsCell变更
LTE系统内移动性： UE在eNB1和gNB的覆盖区内，已接入LTE/NR双连接。UE向基站eNB2移动时触发MN切换，从eNB1切换到 eNB2。此种场景下源MN在切换之前会先发起SN释放流程，释放掉SN，切换成功后再触发SN增加流程将SN 增加到目标侧MN。
