WDGL微机电力故障录波监测装置说明书
山大电力WDGL-VI技术介绍——浙江0804
智能模拟量采集板技术特点：
采用第三代32位浮点DSP：TMS320VC33。 高精度A/D：16位； 程序运行32位模式； 双口RAM与管理模块交换数据； 每模块采集16路模拟量。
山东山大电力技术有限公司
2）智能开关量采集板
主要由光电隔离电路、32位DSP及双口RAM等构成。见构 成图。
山东山大电力技术有限公司
2.设计目标
总目标： 结合多年的研究成果，利用最先进的电子技术，
开发出具有可靠、先进、开放、准确和实用的新一 代录波监测装置，使其具有独立的暂态、稳态数据 存储管理单元，实现稳态录波功能，全面提高记录 数据的可靠性水平；提供具有GPS绝对时标录波数 据，为同步相量测量提供基础，满足新形势下电力 系统事故分析及系统运行的需要。
–该模块负责接收各智能模块数据，进行启 动判断，并把故障前后的数据缓存到NVRAM 中；同时实现与嵌入式暂态（稳态）数据管 理模块的高速数据交换。
山东山大电力技术有限公司
管理DSP子模块——技术特点
技术特点：
–采用128Mb大容量NVSRAM作为录波数据的高速 缓存，保证系统在掉电或者后台有问题情况 下数据不丢失；
开关量
光
输入
电
33-224 路
隔 离
接
口
缓
冲
DSP
数
据
地
址
总
接 口
线
缓
冲
32位 SRAM
同步
32位
信号
DSP
双口 RAM
装置内部总线
到管理DSP
山东山大电力技术有限公司
智能开关量采集板——实物照片
山东山大电力技术有限公司
智能开关量采集板
WDGL线路微机电力故障录波器检验规程(第八章)
第八章500/220KV WDGL-V/X型故障录波器检验规程1.技术参数2.引用的规程及说明书3.检验周期及检验项目3.1.检验周期3.2.检验项目4.危险点分析及注意事项4.1.危险点分析4.2.注意事项5.检验准备工作5.1.作业条件5.2.图纸5.3.备品、配件5.4.材料5.5.仪器、仪表及工具6.检验方法及标准6.1.通则6.2.外观6.3.具体的检验项目（根据保护情况进行细化，包括定值、精度、试验接线、试验方法等）7.质检点8.需要对运行交代的问题（包括是否可以投运、注意事项、操作顺序、定值等）1.技术参数工作电源：交流电源额定电压：单相220V，允许偏差-20％～+20％直流电源额定电压：220V，110V允许偏差：-20％～+20％波纹系数：＜5％模拟通道：额定值/测量范围交流电压：57.7V（100V）/0-180V交流电流：5A（1A）/0-200A（0-40A）交流频率：50Hz/35-60Hz直流电压：/0-300V高频量： /0-100V功率消耗直流回路：≤50W交流电压回路：≤0.05VA交流电流回路：≤0.3VA开关量通道常开、常闭无源接点校时方式外部GPS校时秒脉冲，RS232，RS485，IRIG-B码自带GPS校时自带GPS接收模块，直接通过天线接收卫星信号主站校时接受主站发来的软件校时命令对系统进行校时精度指标模拟通道交流电压：±0.2％U N交流电流：±0.2％I N有功功率：±0.5％U N I N无功功率：±0.5％U N I N直流通道：±0.1％U N频率：±0.5％Hz开关量分辨率：0.08ms测距精度优于±2％斜波分析率 127次校时精度 24小时误差：±1us（GPS同步）/±100ms（非同步） A/D转换 16位采样频率 128Hz，6400Hz，3200Hz（可选）启动方式开关量变位启动相电流越限、突变启动相电压欠压、过压越限、突变启动谐波启动高频/直流越限、突变启动正序、负序、零序分量启动频率越限电流变差启动主变压器中性点电流越限差动电流启动手动启动远方启动启动精度越限量启动：优于±2％；突变量启动：±5％开关量：＜1ms记录容量稳态记录15天，暂态记录2000个独立故障文件存储方式自动循环存储：达到记录容量后，新数据自动覆盖旧数据报警信号装置输出如下报警接点信号：录波启动，装置异常，交、直流失电数据输出方式 USB移动盘、保存到硬盘、数据远传、打印输出通讯接口双网络接口、内置MODEM、RS232/485。
WDGL-VI微机电力故障录波监测装置说明书-新型
[V2016.5]版WDGL-VI微机电力故障录波监测装置用户手册山东山大电力技术有限公司2.1通用技术指标 (8)2.2模拟录波装置技术指标 (9)2.3数字录波装置技术指标 (9)2.4混合录波装置技术指标 (10)3.1硬件结构 (11)3.1.1 SV、GOOSE采集模块 (11)3.1.2 FT3数据采集模块 (11)3.1.3 千兆光口采集模块 (12)3.1.4 常规采集模块 (12)3.1.5 管理单元 (12)3.1.6 后台分析单元 (12)3.2记录方式 (12)3.3故障分析报告 (13)3.4数据输出方式 (13)4.1装置前面板说明 (14)4.1.1 模拟及混合录波装置前面板 (14)4 (14)4.1.2 数字录波装置前面板 (15)4.2装置后面板说明 (16)4.2.1 模拟录波装置后面板图 (16)4.2.2 数字录波装置后面板图 (19)4.2.3 混合录波装置后面板图 (25)5.1软件主界面说明 (30)5.2装置管理 (30)6.1菜单说明 (32)6.2系统配置 (33)6.3录波参数设置 (35)6.3.1 基本配置 (35)6.3.3 开关量设置 (37)6.3.4 分组/序分量设置 (38)6.3.5 测距参数 (39)6.3.6 虚拟通道设置 (42)6.3.7 其它设置 (43)6.4报文参数配置 (46)6.4.1 网口配置 (46)6.4.2 异常报文记录配置 (48)6.4.3 SCD文件导入配置 (49)6.4.4 采样值录波通道配置 (50)6.4.5 GOOSE录波通道配置 (52)6.5二次设备配置 (54)6.5.1 增加二次设备 (54)6.5.2 删除二次设备 (54)7.1模拟量实时监测 (56)7.2开关量实时监测 (56)7.3谐波实时监测 (57)7.4差流实时监测 (57)7.5有效值列表 (58)7.6流量/通讯状态监测 (58)7.6.1 实时通讯状态监视 (58)7.6.2 历史通讯状态查询 (63)8.1查询触发记录 (68)8.1.1 故障录波文件列表 (68)8.1.2 故障间隔录波分文件列表 (70)8.1.3 故障录波报文文件记录 (71)8.1.4 备份故障录波文件列表 (72)8.2查询连续记录 (74)8.2.1 稳态录波文件列表 (74)8.3录波分析 (76)8.3.1 模拟量波形分析 (76)8.3.2 谐波分析 (86)8.3.3 开关量波形分析 (87)8.3.4 功率波形分析 (88)8.3.5 频率波形分析 (88)8.3.6 差流波形分析 (88)8.3.7 虚拟通道波形分析 (89)8.3.8 故障分析结果 (89)9.1空载特性试验 (92)9.1.1进行空载特性试验 (92)9.1.2试验结果处理 (95)9.2短路特性试验 (97)9.3灭磁试验 (99)9.4同期试验 (100)9.510%阶跃试验 (102)9.6其他试验 (104)9.7自动试验 (105)10.1异常报文记录 (109)10.1.1 异常报文文件记录 (109)10.1.2 异常报文事件记录 (110)10.2全部报文记录 (111)10.3报文分析 (113)10.3.1 SV报文分析 (113)10.3.2 GOOSE报文分析 (118)10.3.3 PTP1588报文分析 (121)10.3.4 其他报文分析//没有MMS (121)11.1装置时钟 (123)11.2运行信息 (123)附录1报文状态描述 (125)附录2录波定值整定说明 (128)附录3安装调试步骤 (130)欢迎使用WDGL-VI微机电力故障录波监测装置，本系列产品以其强大的信号接入能力、灵活多变的采集方式广泛适用于各电压等级变电站、电厂等场合。
微机型故障录波装置现场检验作业指导书
微机型故障录波装置现场检验作业指导书1适用范围本作业指导书适用于微机型故障录波装置的新安装验收检验以及装置投运后的第一次 全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法22OkV 〜50OkV 电力系统故隙动态记录装置检测要求继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场现场道路畅通，无隙碍物，且照明良好。
(5)测试对象处于停运状态，现场安全措施完整、可靠。
(6)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员应身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及一般现场紧急救火的常识。
(4)本项检验工作需要作业人员2-3人。
其中工作负责人1人，工作班成员1-2人。
(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资(6)国家电网安监［2009∣664号国家电网公司电力安全工作规程(变电部分)2引用标准及编制依据(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DUT663-1999 (4) DUT995-2006 (5) Q/GDW267-2009格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
故障录波试验报告范文
51.90
2.89
4
母630电压3Uo
5.0
5.000
6.0
/
6.004
/
2.0
2.05
5
Ⅱ母A640电压Ua
57.74
57.773
63.51
51.97
63.50
51.94
2.89
2.89
6
Ⅱ母B640电压Ub
57.784
63.51
51.93
2.89
7
Ⅱ母C640电压Uc
57.798
63.41
39
220kVI熔铸2电流Ic
1.000
1.101
0.105
41
220kVI熔铸1电流Ia
1.0
0.999
1.1
1.102
0.1
0.105
42
220kVI熔铸1电流Ib
0.999
1.101
0.105
43
220kVI熔铸1电流Ic
0.998
1.101
0.105
45
220kV分段Ⅱ电流Ia
1.0
0.999
正确
86
220kVⅡ熔铸2线路保护B柜C相跳闸
正确
44
220kVⅠ熔铸2断路器A相分闸位置
正确
/
/
/
注：本装置共有开关量通道128。其它通道为备用通道，启动正确。
6.远方信号校验
录波触发告警
对时信号
直流消失告警
交流消失告警
正确
正确
正确
正确
7.试验仪器
PW40微机保护校验仪（）、数字式万用表（）
8.试验条件
WDGL-VI_A微机电力故障录波监测装置说明书
WDGL-VI/A 微机电力பைடு நூலகம்障录波监测装置 用户手册
山东山大电力技术有限公司
目录
Contents
1 技术特点.................................................................................................................................................................... 3 2 技术指标.................................................................................................................................................................... 5 3 技术原理.................................................................................................................................................................... 7
3.2 记录方式.............................................................................................................................................................8 3.3 故障分析报告......................................................................................................................................................9 3.4 输出方式..............................................................................................................................................................9 4 装置面板说明.......................................................................................................................................................... 10 4.1 装置前面板说明.............................................................................................................................................. 10 4.2 装置后面板说明.............................................................................................................................................. 11 5 软件主界面及装置管理.......................................................................................................................................... 14 5.1 软件主界面说明.............................................................................................................................................. 14 5.2 装置管理...........................................................................................................................................................15 6 参数设置.................................................................................................................................................................. 16 6.1 菜单说明...........................................................................................................................................................16 6.2 系统配置...........................................................................................................................................................17 6.3 录波参数设置.................................................................................................................................................. 18
WDGL-T1便携式报文及故障录波监测装置说明书
WDGL-T1 便携式报文及故障录波监测装置
用户手册
山东山大电力技术有限公司
目
录
Contents
1 技术特点............................................................................................................................................3 2 技术指标............................................................................................................................................5 3 技术原理............................................................................................................................................7
3.2 记录方式............................................................................................................................................................8 3.3 故障分析报告.....................................................................................................................................................9 3.4 输出方式.............................................................................................................................................................9
WDD-1LG_1BG_说明书
12 TA TB
RS-485
3 4 5 6 7 8 9 10 11 12
轻瓦 /高温
重瓦 /超温
公共端
跳闸输出
跳闸告警
告警输出
WDD-1BG型微机变压器保护背面接线
电源 （85-264V）
A相电流
L(+) N(-) IA* IA 13 14 15 16
B相电流
IB* IB 17 18
C相电流 高压零序 低压零序
报警 12
23
24 WDD-1BG 4
1
5
2
6
轻瓦斯/高温 重瓦斯/超温
图9 3.2 面板布置图
WDD-1BG型 微机变压器保护装置
Ⅰ
信号
复位
确定 设置
Ⅱ
跳闸
重瓦/超温 轻瓦/高温
合肥英特电力设备有限公司
Hefei YingTe Electric Equipments co,Ltd.
图 10
6
3.3 背面布置图
置包括独立启动单元和两段定时限过流及高压侧零序电流保护。过流Ⅰ段用作瞬时速断保 护，过流Ⅱ段用作延时过流保护。其中过流Ⅱ段及变压零序电流保护可以分别投信号或投跳 闸。
若变压器低压侧中性线上装设零序电流互感器,本装置提供具有反时限动作特性的低压 侧零序电流保护。并且反时限曲线设置灵活，使零序过流保护的特性曲线和相邻元件熔断器 特性曲线得到全线配合，即除了考虑在低压母线附近单相接地能配合外，还能使远离低压母 线的单相接地也能配合。
装置电源：AC/DC 85V～265V 信号电流：AC 5A（CT 二次） 额定频率：50HZ 1.2.2 主要技术指标 一次电流定值：0～9999A 动作时间： 9.9 秒 时间整定级差：0.1 秒 1.2.3 通讯接口 装置采用标准 485 接口，可实现多台保护连网等功能。
微机电力故障录波装置介绍
2020年4月27日星期一
目录
录波装置的作用及发展
作用； 发展（以山大电力公司产品为例）； 新标准及记录方式；
录波装置的使用操作（以山大电力公司产品为例
）
基本原理及特点； 基本操作及分析（结合软件）； 常见问题； 数据导出;
录波装置的作用
正确评价继电保护和自动装置的工作 了解系统故障时的运行状况，快速进行故障
数据拷出
在运行界面上，单击选中故障档案中的对应文件，再选择左下 角“导出数据”按钮，插入经检查无病毒的U盘，数据会自动 生成厂家及COMTRADE格式两种格式文件输出，同时会导出离线 分析软件供使用。
离线软件使用介绍
注意事项： 卸载U盘时，要避免将扩展的第二个网络接口删掉，误卸
时可重启解决
数据联网
智能开关量采集模块构成图
DSP管理模块
模块构成： – 本模块由DSP、NVRAM、CPLD、双口RAM等 构成 。
模块功能： – 该模块负责接收各智能模块数据，进行启动判断 ，并把故障前后的数据缓存到NVRAM中，同时 实现与嵌入式数据管理模块的高速数据交换。
DSP管理模块构成：
基本操作(见软件演示)
录波器常见问题:
1、现象：装置频繁启动,或者内存灯一直常亮，硬盘灯闪
解决： 打开波形，查看故障分析报告，根据启动量去检查 波形是否正常，有效值是否超过定值。
内存灯长亮时，可从“实时监视”菜单中的“显示当前启 动量”功能查看当前哪路模拟量以何种方式越限，通过修改定 值来处理。
2、现象：接GPS脉冲对时方式后时钟不准
B时段：为系统大扰动开始后初期的状态数据，每周波64点的 采样值，可观察到10次谐波；若在C段以后再进入B段，该段记 作B1段，按每周波32点记录。
山大电力WDGL-VI技术介绍——浙江0804
山东山大电力技术有限公司
管理DSP子模块 由DSP、NVRAM、CPLD、双口RAM等构成。
其功能：
–在采集模块与PC104子模块管理模块之间起 桥接作用，同时又有自己的独特功能。 –该模块负责接收各智能模块数据，进行启 动判断，并把故障前后的数据缓存到NVRAM 中；同时实现与嵌入式暂态（稳态）数据管 理模块的高速数据交换。
山东山大电力技术有限公司
具体目标（续） 采用高精度A/D、通道误差矢量校正技术、频率跟踪 技术，保证装置测量结果的准确性； 采用高精度的测距技术，为电力系统的事故分析和恢 复提供及时、准确的分析结果；
软件设计与硬件采用模块化设计，预留将来数字变电 站录波的扩展接口；
通讯方式灵活，满足各种数据传输的需要，支持103 标准规约，预留IEC61850规约接口； 具有可靠的病毒防护能力； 具有高的电磁兼容特性及抗干扰能力。
智能开关量采集板——实物照片
山东山大电力技术有限公司
智能开关量采集板 技术特点：
–采用光电隔离，抗干扰能力强； –开关量启动预逻辑处理，减少DSP管理 模块的启动判断时间；
–开关量通道数量扩展灵活。
山东山大电力技术有限公司
3.1.3 GPS同步时钟模块
主要作用：
–利用全球定位系统，获得精确时钟，并形成采样 同步时钟脉冲，为CPLD频率跟踪与同步采集提供 信号。
山东山大电力技术有限公司
2.设计目标
总目标： 结合多年的研究成果，利用最先进的电子技术， 开发出具有可靠、先进、开放、准确和实用的新一 代录波监测装置，使其具有独立的暂态、稳态数据 存储管理单元，实现稳态录波功能，全面提高记录 数据的可靠性水平；提供具有GPS绝对时标录波数 据，为同步相量测量提供基础，满足新形势下电力 系统事故分析及系统运行的需要。
WLG-2000 微机故障录波器 技术说明书
3．标准化硬件设计 完全互换式、可插拔硬件设计；同类插件可完全互换，达到备品备件最
少；电流通道插件拔出时自动将外部 CT 回路短接。
4．标准化传输数据格式 记录数据传输格式符合 ANSI/IEEEC37，111-1991 COMTRADE 规定的暂态
2．额定数据
○直流电源：220VDC、110VDC
（定货时说明）
○交流电源：220VAC
○或 1A
（定货时说明）
○高频输入：定货时注明是否已检波、幅值大小
○频率：50Hz
3．通道参数
○模拟量 z 采样精度：12 位 A/D 转换 z 采样率：5000 点/秒 z CT、PT 精度 0.2 级 z CT、PT 功耗：57.7V 电压时，PT 功耗﹤0.7VA；5.0A 电流时，CT 功耗﹤0.4VA z 模拟量综合精度为 0.5 级
§1.3 记录方式及采样频率
1．模拟量记录的时间、方式及采样频率，如图 1-3-1 所示：
启动时刻
S
0.08s～7.99s
0.2s～27s
3.0s～480s
A段
S
B段
C段
图 1–3–1
○A 段：系统大扰动前的数据，长度 0.08s～7.99s，采样频率可达 5000Hz， 连续采样。 ○B 段：系统大动态过程中的数据，长度 0.20s～27s，采样频率可达 5000Hz， 连续采样。 ○C 段：系统大扰动后的数据长度，3.00s～480s，采样频率可达 200Hz～ 5000Hz 任选，连续采样。 用户可以根据需要和习惯灵活设定各段长度及 C 段的采样率。
目录
§1 系统综述 ........................................................ 2
国电武仪故障录波器操作指南
WGL9000＋系列录波器运行人员操作指南关于本手册感谢您使用本公司的WGL9000＋系列故障录波器，本手册所讲内容主要针对运行人员在日常维护中的基本操作及在日常维护中所要注意的事项。
本书分为两章，分别是：1. WGL9000＋系列故障录波器操作指南1.1 WGL9000＋系列故障录波器软件界面简介1.2 WGL9000＋系列故障录波器前置机面板灯简介1.3 WGL9000＋系列故障录波器空开的作用1.4 WGL数字式电力故障录波管理系统的登陆方法1.5 WGL数字式电力故障录波管理系统的打印方法2. WGL9000＋系列故障录波器注意事项1. WGL9000＋系列故障录波器操作指南1.1 WGL9000＋系列故障录波器主要软件简介1.1.1WGL数字式电力故障录波管理系统（WGL_Manager.exe）是录波管理单元主程序，在进入操作系统后，会自动运行。
程序界面为标准的Windows窗口界面，包括菜单（包含有管理、查看、运行、帮助），工具栏（包含有编辑定值、提取定值、下放定值、装置时钟、手动启动、启动信息），状态栏（包含有装置数据、管理机文件、通道监测），信息栏（包含有时间、对象、事件及下方的暂态录波和稳态录波的状态，文件接收速度）。
在“状态栏”里的三个大选项下各自有不同的操作，对于运行人员主要是在“管理机文件”下操作，一般就是查看故障波形并打印，打印方法将在后面讲到。
对于运行人员还有一点要注意的是在“信息栏”的最下方设有“暂态录波”和“稳态录波”两个状态灯，用于显示录波管理单元与暂态录波和稳态录波的通讯状态，绿色表示通讯正常、灰色表示通讯不正常。
状态栏分为“装置文件”、“管理机文件”、“通道信息”三个页面：管理机文件：显示的是保存在录波管理单元内的录波文件，包括暂态录波启动产生的录波文件和从稳态录波提取数据生成的录波文件；装置数据：显示的是保存在装置内的录波文件，点击“接收”按钮或双击文件项，可接收装置内指定的文件到本机；通道监测：安装调试时，在“通道监测”页面，选择“手动”－“刷新”，可以查看接入到录波器模拟量/开关量状态；或者选择“自动”－“刷新”，可实现通道信息的实时刷新。
WDGL-V线路录波装置说明书
目录
Contents
1 技术特点……...........................................................................................................1 2 技术指标...................................................................................................................3 3 技术原理...................................................................................................................5
远方维护功能
支持远方参数配置、远方自检、远方启动录波等功能。
多重看门狗技术 双电源冗余设计
DSP 数据处理系统、CPU 管理系统均采用多重看门狗技术。
装置采用交、直流供电，互为备用，可外接 UPS，保证各种极 端情况下录波装置的可靠性。
超宽电流输入范围
满足范围宽达 0-40 倍额定电流量程内的记录精度要求，瞬时 峰值(二次值)可达 300A，误差小于 0.5%。
1 技术特点
WDGL-V/X 微机电力故障录波监测装置（以下简称装置）全面贯彻了全国电力行业标 准《220kV-500kV 电力系统故障动态记录装置的检测要求》（DL/T663-1999）《220kV-500kV 电力系统故障动态记录技术准则》（DL/T553-94），并参考了 2004 年 6 月 1 日最新实施的 行业标准《微机型发电机变压器组动态记录装置技术条件》（DL/T873-2004），自主研制 开发的新一代录波监测装置，与国内外同类产品和以往产品相比，具有更加鲜明的技术特点：
WDGL微机型故障录波定检作业指导书
编号：Q/WDG故障录波定检作业指导书编写：___________ ___________________ 年______ 月______ 日固原供电局、范围本作业指导书适用于固原供电局变电站110kV电压等级各变电站故障录波保护装置作业程序。
二、引用文件1、GB 14285 — 1993《继电保护和安全自动装置技术规程》2、GB/T 15145 — 2001《微机线路保护装置通用技术条件》3、DL/T 587 — 1996《微机继电保护装置运行管理规程》4、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》5、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》6、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》7、国家电力公司《防止电力生产事故的二十五项重点要求》8、中华人民共和国电力工业部《电力系统继电保护及安全自动装置质量监督管理规定》（试行）9、水利电力部电力生产司《继电保护和电网安全自动装置现场工作保安规定》10、厂家提供的技术说明书和调试大纲三、修前准备1、准备工作安排2、作业人员要求3、备品备件4、工器具5、材料3 相色带盘 24 扎头包 15 二次线①1. 5mm m 1006 焊锡丝卷 17 焊锡膏盒 18 记录本、中性笔个 56、定置图及围栏图出入口故障录波屏GJX SYT DYP 7、危险点分析3 DYP 电源盘个 1 2 SYT 试验台台 1十i=r1 GJX 工具箱个 1 序号符号名称单位数量序号内容1 人员、物体越过围栏，易发生人员触电事故，看清标示牌防止走错间隔，误碰其他设备2 现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设备3拆动二次接线如拆端子外侧接线，有可能造成二次交、直流电压回路短路、接地，联跳回路误跳运行设备4拆动二次回路接线时，易发生遗漏及误恢复事故5带电插拔插件，易造成集成块损坏，频繁插拔插件，易造成插件接插头松动西&安全措施9、人员分工1 故障录波定检四、流程图五、作业程序及作业标准1、开工2、检修电源的的使用六、竣工七、验收记录八、作业指导书执行情况评估附录A（资料性附录）WDG故障录波装置定检试验报告A. 1故障录波屏接线及插件外观检修A. 2故障录波屏上压板检查A. 3屏蔽接地检查A. 4绝缘测试记录A. 6零漂值检查（打印报告如下）A. 7刻度值检查（打印报告如下）A. 8开入接点校验在运行状态，投入相应的巡监开关，复位人机对话插件，按下开关量手动启动按键SM 印信息及波形如下：A . 9用监控程序传动继电器告警信号回路1、用ROM求和岀错方法来进行在“根”状态用 S命令将定值EPROM检验码人为改错，然后回到运行状态，则所选用的灯、总告警灯、呼唤灯均点亮打印机打印“ ROMERR xxxxx实际结果：__________________注意：检验完毕恢复原 ROM求和定值2、在运行状态，按下某 CPU的复位键不放，则该 CPU停止，主机对它进行巡检CPU不回答就会发岀以下告警信息：总告警灯、呼唤灯均点亮，打印CPU nERR实际结果：__________________ ，则打印机打CPU异常告警A. 10模拟短路的录波及测距试验将所有CPU插件方式开关置于不对应位置，调整模拟试验台，调整电压、电流及相角如下表所示:调好下: A. 11装置定值单如下A. 12装置投入运行后打印的采样值A. 13状态检查A. 14 终结附录B（资料性附录）现场工作安全技术措施。
故障录波试验报告
11
220kV母线保护A柜Ⅱ母差动作
正确
65
220kVⅡ熔铸1断路器A相分闸位置
正确
12
220kV母线保护A柜Ⅰ母失灵动作
正确
66
220kVⅡ熔铸1断路器B相分闸位置
正确
13
220kV母线保护A柜Ⅱ母失灵动作
正确
67
220kVⅡ熔铸1断路器C相分闸位置
正确
14
220kV母线保护A柜CT断线
正确
68
正确
33
220kVⅠ熔铸1断路器A相分闸位置
正确
76
220kVⅡ熔铸2断路器A相分闸位置
正确
34
220kVⅠ熔铸1断路器B相分闸位置
正确
77
220kVⅡ熔铸2断路器B相分闸位置
正确
35
220kVⅠ熔铸1断路器C相分闸位置
正确
78
220kVⅡ熔铸2断路器C相分闸位置
正确
36
220kVⅠ熔铸1线路保护A柜重合闸

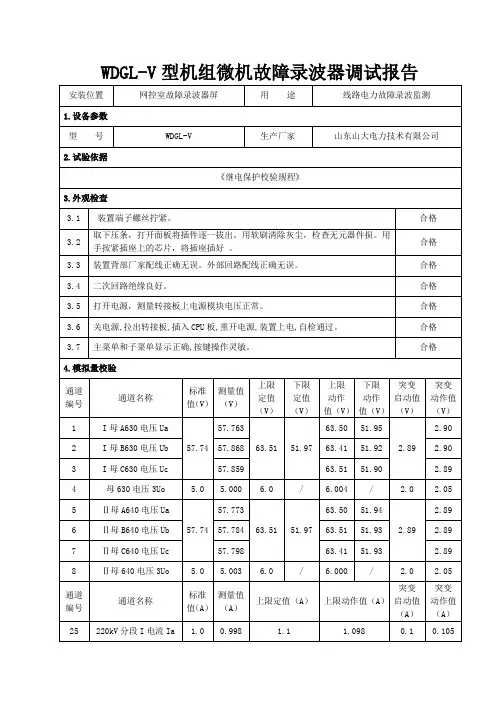

WDGL-V型机组微机故障录波器调试报告
安装位置
网控室故障录波器屏
用途
线路电力故障录波监测
1.设备参数
型号
WDGL-V
生产厂家
山东山大电力技术有限公司
2.试验依据
《继电保护校验规程》
3.外观检查
3.1
装置端子螺丝拧紧。
合格
3.2
取下压条，打开面板将插件逐一拔出。用软刷清除灰尘，检查无元器件损。用手按紧插座上的芯片，将插座插好。
合格
3.3
装置背部厂家配线正确无误。外部回路配线正确无误。
合格
3.4
二次回路绝缘良好。
WGL9000数字式电力故障录波装置
1 WGL9000数字式电力故障录波装置1.1保护配置及屏面布置1.1.1保护组屏方式#1主变采用WGL9000型变压器微机电力故障录波监测装置屏一面，名称为“#1主变故障录波屏”。
其屏面布置图如图1图1：#1主变故障录波屏屏面布置图1.1.2保护屏后空气开关说明表:（见表1）表1：WGL9000数字式电力故障录波装置屏屏后空气开关说明表光字牌亮时，除按以下说明进行处理外，还应按相应规定进行汇报、处理。
1.3 WGL9000数字式电力故障录波装置1.3.1 装置特点:1)可采集50Hz工频信号、100Hz~500Hz中频信号及各种直流信号，且模拟量与开关量输入可根据要求灵活配置。
2)16位A/D，1kHz~10kHz采样率，故障前和故障后记录时间及采样可灵活设置。
3)支持IRIG-B等多种对时接口，基于GPS时钟，完全由硬件实现同步采样和同步传输。
4)支持并行的双重化冗余录波（可选件）5)可同时支持三种录波方式：即有启动元件的暂态录波、DL/T873要求的稳态录波（可选）和无启动元件基于采样值的长录波（可选件）。
其中无启动元件基于采样值的长录波（可选件）采用上电即开始录波的方式，在采样率为1kHz时，可循环保存15天的数据，尤其适用于弱扰动慢过程故障等启动定值不易整定的应用场合。
1.3.2装置面板布置图:(见图2)图2： WGL9000数字式电力故障录波装置面板布置图1.3.3 装置面板指示灯、按钮及切换开关说明表:（见表3）表3：WGL9000型变压器微机电力故障录波监测装置面板指示灯、按钮及切换开关说明表附录A：WGL9000微机电力故障录波装置液晶显示含义及菜单使用方法A.1 在线监视管理软件主界面包括以下几个窗口a) 主界面左侧为录波器(设备)管理窗,每个图标代表一个录波器(设备)。
在录波器管理窗选择一个录波器，点击鼠标右键，选择“编辑属性”，可对这个录波器（设备）记行设置。
b)主界面中间区域为监视主页面，包括“原始文件列表”、“录波文件列表”、“实时监视”三个显示页面，显示的内容与录波器管理窗选择的录波器对应。
WGL9000录波装置的定值说明
WGL9000录波装置的定值说明典型的定值单如下表所示，包括以下几个部分：WGL9000录波装置的参考定值整定单编号：共页第页执行：执行日期：核对：核对日期：①设备标识，包括“厂站名称”和“设备名称”；②给出录波器的采样率及ABCD段的记录时间，如下表：③给出母线电压的启动值：注：1.此处定义三相系统，如母线电压通道的起动定值。
对独立的电压通道，如线路线电压，直流电源电压则在独立通道中定义；2.所有起动元件的起动定值按二次侧绝对值计算。
④给出母线电压参数：⑤给出电流通道启动定值：注：1. 此处定义三相系统的电流通道，如输电线路电流（包括66kV系统）、母联/母分电流、变压器/发电机某一侧的电流。
2. 所有起动元件的起动定值按二次侧绝对值计算。
注：这部分为录波的测距参数，会影响测距的结果，但对录波器的起动和记录没有影响。
⑦给出独立通道的参数和起动定值：⑧备注部分，说明不易用表格描述的内容。
关于电铁录波定值浙江电铁录波按常规的暂态录波＋长录波配置，因此，定值应包括暂态录波和长录波两部分。
对于暂态录波的定值设置如上文所示，有几点需补充说明如下：①考虑浙江以后各220kV站将配置专用的主变录波，可不考虑“过激磁”启动定值；②电铁产生的谐波以三次为主，因有长录波后备，谐波定值可考虑仅设置三次谐波启动，设置多少合适，这方面我们也没经验；③电铁采用单相供电，负序量定值略高于其他情况下的定值。
对长录波，需设置的定值包括冲击电流、三/五/七次谐波越限值，这部分定值不同于普通意义上的定值，因为它不决定录波是否启动（录波一直在记录），仅是为了事后方便检索录波数据而设置的标记（装置会生成另外的一个标记文件，不对录波数据产生任何影响）。
从长录波提取录波数据，可根据标记文件，也可根据其他方面的信息给出时间范围搜索，因此，这部分的定值并不重要，设置多少合适，这方面我们也没经验。
WDGL微机电力故障录波监测装置说明书
4 装置面板说明..................................................................................................................................11
4.1 装置前面板说明............................................................................................................................................. 11
3.1 硬件结构............................................................................................................................................................8
4.2.1 IEC61850-9 协议数字录波器后面板图.......................................................................................................................... 13 4.2.2 IEC60044-8 协议数字录波器后面板图.......................................................................................................................... 16
WDL-65U技术说明书(进线版本)
国电南自Q/GDNZ.J.01.97-2008标准备案号：150-2008WDL-65U电能质量分析及故障录波装置技术说明书V1.00（主变高压侧）国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDWDL-65U电能质量分析及故障录波装置技术说明书编写审核批准(此页仅供审查、签署用，不印刷)V：1.0国电南京自动化股份有限公司2009年11月版本声明本说明书适用于WDL-65U电能质量分析及故障录波装置V1.0版本产品说明书版本修改记录表* 技术支持电话：（025）51858552传真：（025）51858500Email：**************************本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2009年11月第1版第1次印刷目录1 装置概述 (1)2 装置主要技术参数 (2)2.1环境条件 (2)2.2额定电气参数 (3)2.3装置主要技术指标 (4)2.4绝缘性能 (5)2.5电磁兼容性 (5)2.6机械性能 (6)3 机箱结构 (6)4装置硬件说明 (8)4.1交流模件 (8)4.2保护CPU模件 (8)4.3监控MMI模件 (8)4.4面板模件 (9)4.5开入模件 (9)4.6电源模件 (9)5 后台机 (9)6 软件原理 (9)6.1录波启动方式 (9)6.2录波交流量启动条件 (10)6.3录波记录 (11)6.4谐波越限判据 (11)6.5不平衡度越限判据 (11)7 定值参数说明 (12)7.1录波启动定值清单 (12)7.2运行参数定值清单 (13)7.3软压板清单及说明 (13)7.4装置呼唤及异常处理 (14)7.5事件信息表 (15)7.6遥信量信息表 (15)7.7遥测信息表 (16)7.8遥控量信息表 (20)7.9录波通道定义 (21)8．附图装置端子图 (22)1 装置概述W DL-65U电能质量分析及故障录波装置(以下简称“装置”)主要用于电气化铁路牵引变电所、开闭所、分区所，也可以用于冶金炼钢厂、地铁、轻轨变电所等，具有电压、电流、有功功率、无功功率、有功电度、无功电度、谐波测量、序量分析、故障录波等功能，作为电能质量分析及统计记录设备。
