特斯拉线圈的原理及制作方法分解
特斯拉线圈（来源于网络）
特斯拉线圈（来源于网络）特斯拉线圈 - 概述特斯拉线圈特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压,然后经由两极线圈，从放电终端放电的设备。
通俗一点说它是一个人工闪电制造器，在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。
特斯拉线圈 - 重要发明特斯拉率先提出的概念有电子显微镜、激光、电视、移动电话、互联网和许多其他与我们日常生活紧密相关的事物。
但事实上现今在我们能够认知和采用的发明，皆只是他四十岁以前的发明。
澳大利亚电击“思想者”接上50万伏电压而他在四十岁以后的发明均一律被压抑和封锁，甚至在1943年他离世以后，所有关乎他的资料，不论是在报纸、杂志和书籍上的，皆被人有组织地删除和修改。
致使这位伟大的发明家彷佛从未存在于世上一般，无人传颂他在科学上的贡献，甚至人们更从不会追问过交流电究竟是谁发明的。
这一切不公的压抑，乃源自特斯拉在1889年所发明的特斯拉线圈。
这可算是他一生中最受争议的发明，但亦是他对人类最大贡献的发明，因为特斯拉线圈是一项能够无限量供电的免费能源科技。
可能大家从未想像过，早在一百多年前，人类原来已经可享有免费电力的优惠。
很可惜就像过往特斯拉所遇到爱迪生无理攻击一般，他的发明再一次侵犯了一些自私自利的商人之利益。
于是这项伟大的发明即遭到财团之抵制，他因此亦几近走到破产的边缘。
特斯拉线圈 - 组成原理为了打破爱迪生的技术垄断特斯拉特地制作了一个“特斯拉线圈”，它是由一个感应圈、两个大电容器和一个初级线圈仅几圈的互感器组成。
这种装置可以产生频率很高的高压电流，不过这种高压电的电流极小，对人体不会产生显著的生理效应。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈,从放电终端放电的设备。
通俗一点说,它是一个人工闪电制造器。
如何制作小型特斯拉线圈
如何制作小型特斯拉线圈组员:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX笫一步:了解其原理及计算公式.原理图原理:初级线圈的谐振频率(L1XC1)=次级线圈的谐振频率(L2XC2)相关物理量测量及计算计算L1计算C2(此处放电顶端为金属环)计算L2笫二步:如何升压.(解释:由打火器需要至少2000V才能完成打火.)方案一:采用单管自激1.材料:漆包线,电容,两个240欧5瓦270欧1瓦的电阻,2N3055三极管,散热片,绝缘漆,一个彩电压包,导线若干.(各种材料规格需实际制作而定)2.升压部分电路图注意:在绕高压包时,两次绕线方向要相同; B,E为三极管的两个接线柱,C为三极管的金属外壳.此方案虽简单,但放出热量大,效率低.方案二:采用ZVS电路(零电压开关 Zero Voltage Switch)1.材料:两个IRFP260(一种场效应晶体管),一个47-200uh电感,四个UF4007(高频二极管),两个12V稳压管,两个470欧1W和两个10K欧1W的电阻,一个0.68uf电容(耐压要在250V以上),一个彩电高压包, 10-40V电源,导线若干.2.升压部分电路图及实物图此方案虽看似有点复杂,但效率高,产生热量也少.第三步:制作电容阵(主电容),制作打火器.由于市场上买不到可以耐几千伏的电容,因此需要电容串联和并联形成电容阵,下图即我们所做的电容阵.此过程只需通过焊接就可完成.打火器不需太精确,我们可以用两条较粗的漆包线或铜棒,如图第四步:缠绕初级线圈和次级线圈1.材料:不同规格的PVC管, 漆包线,毛细管, 绝缘漆2.制作首先用PVC管做底座,再将毛细管盘绕其上,制作初级线圈,如图然后,可以一个人放漆包线,一个人用PVC管缠绕,制作完成次级线圈,如图第五步:连接线路, 见证奇迹.在连接过程中,要注意避免短路和断路.连接好后要再在次级线圈上连一根30厘米的铁丝, 用来插入土中接地.在实验中,一定要注意安全!。
特斯拉线圈实验原理
特斯拉线圈实验原理嘿，朋友们！今天咱来聊聊特斯拉线圈实验原理，这可真是个超级有趣的玩意儿啊！你说这特斯拉线圈，就像是一个神奇的魔法道具。
它能产生那么酷炫的电弧，噼里啪啦的，就跟放烟花似的。
想象一下，那电流在空气中跳跃，多带劲啊！其实呢，特斯拉线圈的原理说起来也不复杂。
简单来讲，就是利用变压器把普通的电压升高很多很多倍。
就好比你本来只能跳一米高，突然一下就能蹦到十楼那么高啦！这升高的电压可不得了，它能让电流突破空气的阻碍，形成那耀眼的电弧。
你看啊，这就像我们小时候玩的弹弓，普通的弹弓只能打个小石子儿不远，但是如果给它加上超强的橡皮筋，那就能把石子儿打得老远老远。
特斯拉线圈里的变压器就像是那个超强的橡皮筋，给电流加了把劲儿。
然后呢，还有个关键的东西叫电容器。
这电容器就像是个储存能量的小仓库，把电一点一点存起来，等存够了，“哗啦”一下放出去，那场面，啧啧啧。
这一套组合下来，就有了我们看到的神奇现象啦！那电弧滋滋啦啦地响，感觉就像是科幻电影里的场景。
咱平常生活中可看不到这样的景象，所以特斯拉线圈实验才这么吸引人呀！你要是自己动手做一个，那成就感肯定爆棚。
不过可得注意安全哦，这可不是闹着玩的，毕竟那电弧可不是吃素的。
你说这特斯拉线圈的发明者特斯拉可真是个天才啊！他怎么就能想到这么奇妙的东西呢？难道他脑袋里装的不是大脑，是个超级电脑？哈哈！而且啊，这特斯拉线圈除了好玩，还有很多实际的用途呢。
比如说可以用来研究高压电的特性，可以激发一些特殊的化学反应，说不定以后还能开发出什么超级厉害的技术呢！总之呢，特斯拉线圈实验原理就是这么神奇，这么有趣。
它让我们看到了电的另一面，不再是那个平平无奇的用来点灯、看电视的东西啦。
它可以变得很疯狂，很酷炫！怎么样，是不是对特斯拉线圈更感兴趣了呢？赶紧去研究研究吧！别等啦！原创不易，请尊重原创，谢谢!。
特斯拉音乐线圈的原理及其制作
特斯拉音乐线圈的原理及其制作摘要“人造闪电”的神奇表演近些年来已经成为在电视荧屏上的常客，这种现象利用了特斯拉线圈高压放电的特性，同时也结合了“静电屏蔽”的原理，在这整个过程中，特斯拉线圈起着至关重要的作用。
关键词特斯拉；特斯拉线圈“90后科学狂人”，“闪电侠”，16岁的科学狂人卢驭龙在中国达人秀第二季在东方卫视现场表演了特斯拉线圈的“闪电效果”，精彩的现场秀却充满了神秘感，用极具震撼的视觉效果撼动全场观众[1]。
看似神秘和神奇表演其实是以扎实的理论基础和动手能力为依托的，特斯拉线圈又叫泰斯拉线圈，因为这是从”Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈是由两个大电容器、一个感应圈、一个初级线圈仅几圈的互感器、变压器、打火器等基本结构组成的。
其类型主要有：传统的特斯拉线圈（SGTC）、固态特斯拉线圈（SSTC）、双谐振特斯拉线圈（DRSSTC）、真空管特斯拉线圈（VTTC）等[2]。
1 工作原理及基本结构1.1 基本结构固态特斯拉线圈，简称SSTC，在传统特斯拉线圈的基础上，人们用半导体元件代替了传统的打火器，这就形成了具有效率高、噪音小、寿命长等优点的固态特斯拉线圈。
而且由于其本身的结构特点，它可以通过电路输入音频，使电弧直接推动空气发声，这使得特斯拉线圈成为一件艺术品。
特斯拉线圈的主体部分包括：电容和电感的数值可根据实际制作而定，但必须保证两回路的谐振频率调整成一致。
主要由初级（主）线圈、次级（二极）线圈、驱动装置、放电顶端、电容、打火器等主要部件构成[3]。
2 实验/实践情况2.1 理論基础研究基础理论方面，通过研究线圈的结构原理及相同爱好人士制作时的经验，得到了线圈有关电弧长度的计算公式如下：（1）电弧长度公式：其中：L：电弧长度，单位mm P：变压器功率（2）电容阵容量：其中：E：变压器输出电压，单位I：变压器输出电流，单位mAC：电容器阵列最大电容，单位uFF：交流电频率，单位Hz（3）振荡频率：（4）主线圈长度计算：其中：（5）次级线圈长度计算：其中：放电终端电容计算：2.2 材料数据及准备高压包：小型特斯拉线圈通常都会使用高压包来当作电源。
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解
在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做
追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行
第一步我们要了解特斯拉线圈的工作原理
然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！
制作流程↓
驱动
↓↓
灭弧
↓↓
功率桥
↓↓
整流桥
↓↓
TC次级
↓↓
TC初级
↓↓
调试
↓↓
完成！。

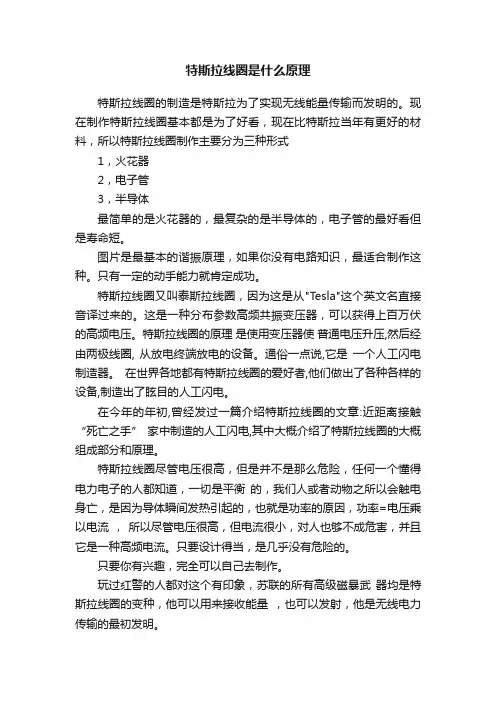

特斯拉线圈是什么原理
特斯拉线圈是什么原理特斯拉线圈的制造是特斯拉为了实现无线能量传输而发明的。
现在制作特斯拉线圈基本都是为了好看，现在比特斯拉当年有更好的材料，所以特斯拉线圈制作主要分为三种形式1，火花器2，电子管3，半导体最简单的是火花器的，最复杂的是半导体的，电子管的最好看但是寿命短。
图片是最基本的谐振原理，如果你没有电路知识，最适合制作这种。
只有一定的动手能力就肯定成功。
特斯拉线圈又叫泰斯拉线圈，因为这是从"Tesla"这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压,然后经由两极线圈, 从放电终端放电的设备。
通俗一点说,它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者,他们做出了各种各样的设备,制造出了眩目的人工闪电。
在今年的年初,曾经发过一篇介绍特斯拉线圈的文章:近距离接触“死亡之手” 家中制造的人工闪电,其中大概介绍了特斯拉线圈的大概组成部分和原理。
特斯拉线圈尽管电压很高，但是并不是那么危险，任何一个懂得电力电子的人都知道，一切是平衡的，我们人或者动物之所以会触电身亡，是因为导体瞬间发热引起的，也就是功率的原因，功率=电压乘以电流，所以尽管电压很高，但电流很小，对人也够不成危害，并且它是一种高频电流。
只要设计得当，是几乎没有危险的。
只要你有兴趣，完全可以自己去制作。
玩过红警的人都对这个有印象，苏联的所有高级磁暴武器均是特斯拉线圈的变种，他可以用来接收能量，也可以发射，他是无线电力传输的最初发明。
19世纪90年代,爱迪生光谱辐射能研究项目的一名助手尼古拉.特斯拉就申请了最初的一个专利。
其中的一个线圈连接在电源上传输能量作为发射器,另一个线圈连着灯泡,作为能量接收器。
通电后,发射器能够以10兆赫兹的频率振动,但它并不向外发射电磁波。
特斯拉后来发明了所谓的“放大发射机”，现在称之为大功率高频传输线共振变压器，用于无线输电试验。
一台小型特斯拉线圈制作方法介绍
一台小型特斯拉线圈制作方法介绍
特斯拉线圈（Tesla Coil）是一种使用共振原理运作的变压器（共振变压器），由美籍塞尔维亚裔科学家尼古拉·特斯拉在1891年发明，主要用来生产超高电压但低电流、高频率的交流电力。
特斯拉线圈由两组（有时用三组）耦合的共振电路组成。
特斯拉线圈难以界定，尼古拉·特斯拉试行了大量的各种线圈的配置。
特斯拉利用这些线圈进行创新实验，如电气照明，荧光光谱，X射线，高频率的交流电流现象，电疗和无线电能传输，发射、接收无线电电信号。
特斯拉线圈基本知识首先，你要明白电压和电流的关系，有电流一定有电压，有电压，不一定有电流。
电流单位一般用字母A表示，
电压单位一般用字母V表示。
电流乘电压等于功率。
家用交流电的功率无法计数，家用电器的所有功率叠加起来就有几千瓦。
家用交流电的功率远远大出了这个数字。
乘千上万户的家庭供电。
电路知识：电容，电容的定义是两个极板，中间夹着一层绝缘体这就叫电容，靠电场能储存能量，
电感，电感就是铜线圈。
我们要明白磁生电电生磁的道理，也就是说，磁场可以产生电流电流，也可以产生磁场。
当铜线圈也就是电感，通电之后就会产生磁场断电之后，磁场会让铜线圈再产生电流。
因为磁生电电生磁的道理。
如果把电容和电感连接起来，那会生什么呢！
他们之间就会发生震荡。
也叫LC震荡。
L是电感，C是电容。
简单地说，LC震荡就是一个电容器充满电，像一个电感放电，电感就会产生磁场，此时。
特斯拉线圈制作小组实验报告 (1)
特斯拉线圈制作小组实验报告一、实验目的制作一个火花间隙特斯拉线圈（SGTC），借此过程探究电磁共振并提高动手能力、团队协作能力。
二、实验准备1）工作原理火花间隙特斯拉线圈由一个感应圈、变压器、打火器、两个电容器和一个初级线圈及几圈的互感器组成。
它是一个使用变压器使普通电压升压，然后经由两极线圈,从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
开始工作后，未打火时能量由变压器传递到电容阵；当电容阵充电完毕，两极电压达到击穿打火器中的缝隙的电压时，打火器打火。
此时电容阵与主线圈形成回路，完成LC振荡，进而将能量传递到次级线圈。
这种装置可以产生频率很高的高压电流。
2）工作过程首先，交流电经过升压变压器升至2000V以上（可以击穿空气），然后经过由四个（或四组）高压二极管组成的全波整流桥，给主电容（C1）充电。
打火器由两个光滑表面构成，它们之间有几毫米的间距，具体的间距要由高压输出端电压决定。
当主电容两个极板之间的电势差达到一定程度时，会击穿打火器处的空气，和初级线圈（L1，一个电感）构成一个LC振荡回路。
这时，由于LC振荡，会产生一定频率的高频电磁波，通常在100kHz到1.5MHz之间。
放电顶端（C2）是一个有一定表面积且导电的光滑物体，它和地面形成了一个“对地等效电容”，对地等效电容和次级线圈（L2，一个电感）也会形成一个LC振荡回路。
当初级回路和次级回路的LC振荡频率相等时，在打火器打通的时候，初级线圈发出的电磁波的大部分会被次级的LC振荡回路吸收。
从理论上讲，放电顶端和地面的电势差是无限大的，因此在次级线圈的回路里面会产生高压小电流的高频交流电（频率和LC振荡频率一致），此时放电顶端会和附近接地的物体放出一道电弧。
尽管从理论上讲，放电顶端和地面的电势差为无限大，但是在实际上电弧的长度不会无限大，它受到供电电源（升压变压器）的功率限制。
如果初级LC振荡回路和次级LC振荡回路的LC振荡频率完全一致，即所谓的“谐振”状态，则此时电弧长度会达到最长且效率最高。
步步惊心国外牛人教你做固态特斯拉线圈（详细）
步步惊心国外牛人教你做固态特斯拉线圈（详细）固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。
特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。
谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。
电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。
实际上，共振和谐振表达的是同样一种现象。
这种具有相同实质的现象在不同的领域里有不同的叫法而已。
（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。
）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。
能产生振荡电流的电路叫振荡电路。
其中最简单的振荡电路叫LC回路。
一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。
LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行第一步我们要了解特斯拉线圈的工作原理然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！制作流程↓驱动↓↓灭弧↓↓功率桥↓↓整流桥↓↓TC次级↓↓TC初级↓↓调试↓↓完成！第一步：驱动！驱动很重要，如果驱动性能不好，那么可能无法起震，或者乱震，或者烧功率桥（炸管的节奏）电路图登场接着是一大堆的问题，别着急咱慢慢解释，首先是这个玩意↓这个玩意长得有点像运放（运算放大器），但是又不像，只有一个输入端，输出端还带一个圆圈，到底是玩意呢？这个玩意叫反向器那么它的功能是什么呢？它的功能是：输入一个高电压（高电平），输出端就输出一个低电压（低电平），输入一个低电平，就输出一个高电平，即输出信号与输入信号相反。
然后就是这个了↓名字我就直说了，这个叫“与”门有两个输入端和一个输出端功能：当两个输入端全部输入高电平时，输出端输出高电平，输入端其中一个或两个都输入低电平时，输出端输出低电平然后就是这里了↓这个我也不知道是啥，无视就行了接着就是这个部分↓1K电阻的作用是限流，C13（104）电容的作用是隔离，两个二极管的作用是钳位，因为反馈电压一般都达到了上百V，如果没有这两个二极管，那么你的驱动迟早要废！就讲这么多吧，然后就是大显身手的时候了驱动布线，推荐用5*7的洞洞板制作↓每一个接口都已经标注清楚，看不懂请自行想办法有的人想要布线软件，请在回复中告诉我你的邮箱地址即可，由于我的初三狗所以只能在星期六～星期天发接下来就是制作过程了↓大家在焊的时候最好用IC座，然而我没有，所以我用的圆孔排针焊完就是这个样子啦↓焊灭弧输入的接口↓焊完后的样子↓背面↓↓↓没有对比就没有伤害IC登场，大家买的时候建议多买几个，当然，最好不要买到假货。
特斯拉线圈的原理及制作方法
