电源线基础知识
电源基础知识电力电缆计算及选型
ZA-RVV
3芯
124 168 306 393 577 796 1142 1362 1890 2570 2387 4115 5137 6357 8060
-
4芯
160 237 409 547 737 1023 1536 1784 2477 3360 4419 5317 6626 8122 10661
-
1芯
41 70 99 125 176 241 352 473 665 891 1175 1421 1746 2149 2745 3468 4565 5585
2芯
83 113 170 230 437 601 864 929 1286 1731 2268 2759 3458 4283 5574
-
电 缆 重 量 kg/km
50 17.5 19.0 26.0 32.5 37.0 37.0 36.0 29.5 36.0 40.5 40.5 39.0
70 20.0 21.0 29.0 35.5 38.5 38.5 40.0 32.0 39.0 42.0 42.0 43.0
95 22.0 24.0 33.0 40.5 44.0 44.0 67.0 36.0 44.0 48.0 48.0 49.0
207 188
18
13
70
304
248
234
210
191
26
18
95
336
275
264
238
217
33
24
120
417
361
323
294
268
46
43
150
467
427
370
349
314

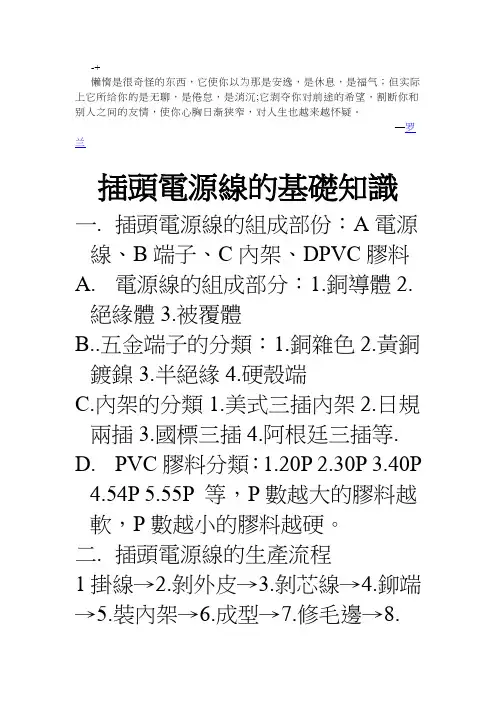

abfefj插头电源线的基础知识
-+
懒惰是很奇怪的东西，它使你以为那是安逸，是休息，是福气；但实际上它所给你的是无聊，是倦怠，是消沉;它剥夺你对前途的希望，割断你和别人之间的友情，使你心胸日渐狭窄，对人生也越来越怀疑。
—罗兰
插頭電源線的基礎知識一.插頭電源線的組成部份：A電源線、B端子、C內架、DPVC膠料A.電源線的組成部分：1.銅導體2.絕緣體3.被覆體
B..五金端子的分類：1.銅雜色2.黃銅鍍鎳3.半絕緣4.硬殼端
C.內架的分類1.美式三插內架2.日規兩插3.國標三插4.阿根廷三插等.
D.PVC膠料分類：1.20P 2.30P 3.40P
4.54P
5.55P 等，P數越大的膠料越軟，P數越小的膠料越硬。
二.插頭電源線的生產流程
1掛線→2.剝外皮→3.剝芯線→4.鉚端→5.裝內架→6.成型→7.修毛邊→8.
外觀檢查→9.電性測試→10.繞線→11.包裝
1.掛線：A線材規格B.線材長度C.線材顏色
2.剝外皮：A刀口要齊B.不得傷芯線
C. 尺寸要標準
3.剝芯線：A不得斷銅絲B刀口要齊C尺寸要標準
4.鉚端：A.拉力B.漏包C傷端D錯位E包膠F鉚合不良等。
5.裝內架：A極性錯位B.密合度
6.成型：A缺膠.B.充膠C.變形D彎頭E縮水F.雜質G汽泡H傷線等.
7.修毛邊：A不可修傷插頭B.不可修傷電線.
8.外觀檢查：A品檢
9.電性測試：品檢.A漏銅B極性C,高壓D導通
10.繞線：A.臟線B. 尺寸
11.包裝：A裝箱數量B.外箱標簽。
18个电工基础知识，做弱电的也必备的知识点，需要的朋友收藏备用
18个电工基础知识，做弱电的也必备的知识点，需要的朋友收藏备用1、220伏家用电源插座接线规定单相插座有多种，常分两孔和三孔。
两孔并排分左右，三孔组成品字形。
接线孔旁标字母，L为火N为零。
三孔之中还有E，表示接地在正中。
面对插座定方向，各孔接线有规定。
左接零线右接火，保护地线接正中。
▲插座2、三相电源中线电流、相电流和线电压、相电压的定义三相电压分相、线，火零为相，火火线，三相电流分相、线，绕组为相，火线线。
说明：对于三相电源，输出电压和电流都有相和线之分，分别叫“相电压”，“线电压”，“相电流”，“线电流”。
相电压是指火线和零线之间的电压，火线与火线之间的电压叫线电压;相电流是指流过每一相绕组的电流，线电流是流过每一条火线的电流。
3、漏电保护器的选择选择漏电保护器，供电方式为第一。
单相电源二百二，二线二级或单级。
三相三线三百八，选用三级保护器。
三相四线三百八，四线三级或四级。
“级”表示开关触点“线”表示进、出线▲漏电保护器4、灯泡不亮的原因查找办法灯泡不亮叫人烦，常见原因灯丝断。
透明灯泡看得着，否则可用电笔验。
合上开关点两端，都不发亮火线断。
一亮一灭灯丝断，两端都亮断零线。
▲照明电路5、电容串并联的有关计算电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。
电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。
想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。
▲电容说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降;两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。
6、感性负载电路中电流和电压的相位关系电源一通电压时，电流一时难通达，切断电源电压断，电流一时难切断，上述比喻较通俗，电压在前流在后，两者相差电角度，最大数值九十度。
▲电机7、仪用电流互感器的使用方法和注意事项仪用电流互感器，实际是台变压器。
电源线安规基础知识培训
5. 安规认证常规流程：
申请报价---报价确认---送样测试---工厂检查---登录---发证---监督检查
6. 安规认证流程注释：
1）送样测试：指生产符合相关标准要求的产品送安规机构指定有资质 的实验室进行型式试验，一般包含：标志、尺寸检查、电气强度、正 常操作、插拔力、温升、摇摆、护套保持力（锚定）、耐热、灼热丝、 球压、漏电起痕、抗拉强度等。当送样产品型式试验符合相关标准将
连接器插孔：由于其必须要有良好的导电性能和足够的弹性（便于多 次插拔），所以安规规定插孔的材料使用含铜量大于90%的磷铜合金， 目前市场上插销材料广泛使用QSn6.5-1的磷铜合金制造；同插销一样 为了保证插孔和软线缆有效连接，不因此产生因接触不良发生接触电
阻增大引起火灾，所以安规机构对插销和软线缆压接连接力大于下表 要求：
connectors 特殊用途的附件插头、插座,连接器
C22.2 No42-M1984 General use receptacle, attachment plugs and similar
wiring devices 通用插座,连接插头和类似的连接装置
1.什么是安规：
简单地说，安规就是产品认证中对产品安全的要求，包含产品零件的安 全的要求、组成成品后的安全要求等。安规以UL和VDE最出名；不过 UL与 VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危 险,而 VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃 是最严厉的电气安全标准。
connection of class Ⅱ---equipment for household and similar purposes.
UL 817
电线组件和电源线
UL 62
基础电源知识点总结
基础电源知识点总结电源是电子设备的核心组成部分，其作用是将输入电压转换为所需电压、电流的输出，供给电子器件正常工作。
一个好的电源系统能够确保电子器件的稳定工作，同时也能提高整个系统的效率和可靠性。
本文将重点总结基础电源知识，包括电源的工作原理、常见类型、特点、以及在电子产品中的应用。
一、电源的工作原理电源的工作原理主要包括输入、变换、输出三个环节。
1. 输入电源的输入是指将外部交流电源或者直流电源输入到电源系统中。
在输入环节，电源需要对输入电压进行稳压、滤波等处理，以确保电源系统的正常工作。
2. 变换变换是电源的核心环节，主要包括变压器、整流器、滤波器和稳压器。
在这个过程中，输入电压会经过变压器的变压、整流器的整流、滤波器的滤波以及稳压器的稳压，最终得到稳定的输出电压和电流。
3. 输出电源的输出是指输出到电子器件的电压和电流。
输出电压需要满足电子器件的工作要求，输出电流则需要满足电子器件的工作功率需求。
同时也需要对输出电压和电流进行过载保护、短路保护等处理，以确保电子器件的安全工作。
二、电源的类型与特点根据输入电压的不同，电源可以分为交流电源和直流电源；根据输出电压、电流的不同，电源可以分为稳压电源、开关电源、线性电源等。
不同类型的电源具有不同的特点和适用场景。
1. 交流电源交流电源输入电压范围广，适用于家庭、工业等场景；工作原理简单，但输出电压波动较大，需要额外的稳压电路进行处理。
2. 直流电源直流电源输出电压稳定，适用于电子产品等场景；可直接驱动电子器件工作，但成本相对较高，体积较大。
3. 稳压电源稳压电源能够提供稳定、可调的输出电压和电流，适用于对电源质量要求较高的场景；可以通过电压调节器和电流限制器等电路进行控制，但效率较低。
4. 开关电源开关电源采用开关管进行开关控制，可以实现高效率、高精度的电源输出；但开关电源的电磁干扰和电压波动较大，需要在设计和布线上加以注意。
5. 线性电源线性电源原理简单，输出电压稳定，但效率较低，适用于对输出电压精度要求较高的场景。
电源线标准重要基础知识
02 电源线标准概述
电源线标准的定义与重要性
定义
电源线标准是对电源线的尺寸、 材料、性能、安全等方面的规定 和要求，以确保电源线的质量和 安全性能。
重要性
电源线标准是保障电器设备正常 运行和人身安全的重要基础，对 于规范市场秩序、促进产业发展 具有重要意义。
国内外电源线标准的发展历程
国外电源线标准
品的泛滥。
提高行业水平
03
通过监管和推广电源线标准，可以促进整个行业的技术进步和
健康发展。
05 电源线标准的未来发展与 挑战
电源线标准的未来发展趋势
高效能
随着科技的发展，电源线标准 将更加注重高效能，以提高能 源利用效率和减少能源浪费。
环保
环保意识的提高将促使电源线 标准向更加环保的方向发展， 减少对环境的影响。
电源线的性能参数
总结词
电源线的性能参数包括导体材料、截面积、绝缘材料 、额定电压、额定电流等，这些参数直接影响电源线 的性能和使用寿命。
详细描述
电源线的性能参数是衡量其性能和使用寿命的重要指 标，包括导体材料、截面积、绝缘材料、额定电压、 额定电流等。导体材料决定了电源线的导电性能和机 械强度；截面积影响电流传输能力和发热程度；绝缘 材料关乎电气性能和耐热性能；额定电压和额定电流 则限制了电源线的使用范围和安全性能。了解这些参 数对于正确选择和使用电源线至关重要。
电源线标准的安全性能要求
过载保护
电源线应具备过载保护功 能，在电流超过规定值时 自动切断电源，防止火灾 等事故发生。
短路保护
电源线应能在短路情况下 自动切断电源，防止电路 受损和火灾事故。
接地保护
电源线应有可靠的接地保 护措施，确保在漏电情况 下迅速切断电源，保障人 员安全。
电源线基础知识
Nico Sun 2007、09、04
電源線制造流程
一、伸銅(8.0mm→2.6mm)：
電源線制造流程
二、伸銅(2.6mm →1.0mm → 0.252/0.159mm)：
電源線制造流程
三、絞銅 ：
電源線制造流程
四、押出芯線、外被：
電源線制造流程
五、絞合芯線：
電線基礎知識
八、溫度等級：
1、UL：60˚C、75˚C、90˚C、105˚C
2、CSA：60˚C、105˚C
3、VDE：70˚C、90˚C
電線基礎知識
九、絕緣層硬度等級：
膠 粒 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
電源線制造流程
六、插頭生產流水線：
電線基礎知識
一、常見規范： ： 美規 (UL、CSA)： 歐規 (VDE、CEBEC、KEMA、、、、)： 日規 (PSE)： 英規 (BSI 1363)： 澳規 (SAA)：
電線基礎知識
二、常用的電線規格： 1、美規：SJT、SVT、SPT 2、歐規：H03VV(H2)-F、H05VV(H2)-F 3、日規：(H)VCTF、(H)VCTFK 4、國標：RVV
插頭基礎知識
插頭基礎知識
2、 NEMA Configurations(Locking type) L1-15P、L2-20P L5-15P、L5-20P、L5-30P L6-15P、L6-20P、L6-30P L7-15P、L7-20P、L7-30P Note: 1、5表式125V; 2、6表式250V;7表式277V NEMA:National Electrical Manufactures Association
电源线标准重要基础知识课件
电源线标准重要基础知识
美式电源线字母说明
• SPT = Service Parallel Thermoplastic（服务性 平行的 热塑性塑料） HPN = Heater Parallel Neoprene（加热器 平行 的 橡胶线） S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W – Wet 湿 T – Thermoplastic 热塑性塑料 SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W – Wet 湿 T – Thermoplastic热塑性塑料 SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T – Thermoplastic 热塑性塑料
电源线标准重要基础知识
五．欧姆定律: 表示电压，电流，电 阻之间的关系 欧姆定律： R=U/Ｉ
电压=电阻＊电流
电流=电压/电阻
电阻=电压/电流
电源线标准重要基础知识
电器的分类
欧规家用电器安全标准共分0类、01类、1类、2类、3类 五大类。 0类：这类电器只要求带电部分与外壳隔离，没有接地要求。 这类电器主要用于人们接触不到的地方，如荧光灯的整流器 等。 01类：这类电器有工业绝缘，有接地端点可以接地或不接地 使用，在干燥环境（木质地板的室内）使用，可以不接地， 否则应予以接地，如电烙铁等。 1类：有工作绝缘，有接地端点和接地线，规定必须接地。 接地线必须使用外表为黄绿色双色的铜芯导线，接触电阻应 不大于0.1欧姆。如电烤箱，电水壶 2类：这类电器采用双重绝缘或加强绝缘，没有接地要求。 有工作绝缘外，尚有独立的保护绝缘或有效的电器隔离。这 类电器的安全程度高，可用于与人体皮肤相接触的器具，双 重绝缘的标志是”回”形标志．汇能公司主要产品是2类电 器．如搅拌器，打蛋机等．
电源线型号
电源线型号摘要：电源线是连接电源与设备之间的重要组成部分，在各个领域的应用中都具有重要的作用。
本文将从电源线的定义、分类、特点以及应用范围等方面展开论述，以便读者更加深入地了解电源线的相关知识。
一、引言电源线作为连接电源与设备之间的桥梁，是现代社会不可或缺的一部分。
它能够传输电源供电信号，为设备提供电力支持，保证设备的正常运行。
不同的电源线类型在适用范围、电流容量以及传输效果等方面有所差异，用户在选择和使用电源线时需根据实际需要进行合理选购。
二、电源线的定义和分类1. 定义：电源线是一种用于传输电流的线缆，通常由金属导体和绝缘材料构成。
它能够连接电源和设备，将电能传输到设备中，同时保护电路免受损坏。
2. 分类：根据不同的标准和要求，电源线可以分为以下几类：- 按照电源接口分类，可分为国标插头电源线、欧标插头电源线、美标插头电源线等；- 按照电线结构分类，可分为单芯电源线、多芯电源线、编织电源线等；- 按照电源功率分类，可分为低功率电源线、中功率电源线、高功率电源线等。
三、电源线的特点1. 导电性能好：电源线的导体通常采用优质的金属材料，具有良好的导电性能，能够有效传输电能，减少能量损耗。
2. 耐高温性：电源线通常需要在较高的温度环境下使用，因此要求具备较好的耐高温性能，能够长时间稳定工作。
3. 绝缘性能好：电源线的绝缘材料应具备良好的绝缘性能，能够阻隔电流对外部环境的干扰，并保证正常的电能传输。
4. 耐磨性强：电源线作为连接电源和设备的桥梁，频繁的插拔和折弯容易造成线材的磨损，因此电源线需要具备较强的耐磨性能，能够经受长时间的使用和操作。
四、电源线的应用范围1. 家庭电器：电源线广泛应用于家用电器，如电视机、冰箱、洗衣机等，为这些家用电器提供稳定的电力供应。
2. 计算机和通信设备：电源线在计算机、路由器、交换机等通信设备中具有重要的作用，为设备提供可靠的电源支持，并保证数据传输的稳定性。
3. 工业自动化设备：电源线也被广泛应用于工业自动化设备中，如机器人、数控机床等，为这些设备提供高能电源，保证其正常运行。
电线电缆基础知识介绍
电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。
从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。
本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。
一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。
（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。
（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。
（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。
2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。
（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。
（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。
二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。
1.导体：导体是电线电缆的核心组成部分，用来传输电流的。
导体的材料分为两大类：金属导体和非金属导体。
（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。
（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。
2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。
绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。
3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。
绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。
4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。
电源线基础知识
7
电源线
欧洲 标准 VDE 认证聚氯乙烯电源线
H03VV(H2)-F/H05VV(H2)-F
2017/3/5
8
软线绝缘和护套绝缘要求(1)
H03VVH2-F/H03V2V2H2-F( 扁线 ) CONDUCTOR( 规格 ) No.of core Sectional area 线芯 2 (mm2)标称面积 0.5 0.75 0.5 0.75 INSULATION( 内层绝缘 ) Nom. Thick (mm) 厚度 0.5 0.5 0.6 0.6
电源线
2017/3/5
欧洲VDE橡胶绝缘软线 14
日本PSE认证电源线
电源线
VFF/VCTFK/VCTF
2017/3/5
CANS
15
软线绝缘和护套绝缘要求
Type 型号 VFF VFF VFF VCTFK VCTFK VCTF Specification 规格 2*0.50 2*0.75 2*1.25 2*0.75 2*1.25 2*0.75 Construction 标称面积 20/0.18 30/0.18 50/0.18 30/0.18 50/0.18 30/0.18 0.6 0.1 0.8 Insulation Thickness 绝缘厚度 Jacket Thickness 护套厚度 ___________ ___________ ___________ Size 大小 2.5*5.0 2.7*5.4 3.1*6.2 4.2*6.5 4.7*7.4 ￠6.6 Pattern 图案 A A A B B C
电源线
INSULATION( 内层绝缘 ) Nom. Thick (mm) 厚度 0.5 0.5 0.5 0.5 Nom.Diam. (mm) 大小 1.95 2.15 1.95 2.15
VDE认证电源线型号的标示含义解释和基础知识
H03RT-F
H05RT-F
H03VT-F
H05VT-F
H03VV-F
H05VV-F
H03RR-F
H05RR-F
H03RN-F
H05RN-F
6 .TKC产品电源线长度的TUV安规要求
产品类别
熨斗
煎烤器
咖啡壶
电ቤተ መጻሕፍቲ ባይዱ壶
长度(m)
≧1.8
≧1.0
≧1.0
≦0.75
若产品有收藏电源线的功能，则9将电源线尽可能收入产品后再测量
7 .截面积----载流对照表
截面积(mm2)
0.75
1.00
1.5
2.5
载流(A)
≦6
6~10
10~16
16~25
8 .电源线允许温升△T
有温度标示(T)
无温度标示
≦T-T室温
≦50℃
VDE认证电源线型号的标示含义解释和基础知识
1.电源线的型号标示含义
2 .插图尺寸
插销长度：19.0mm；插销直径：φ4.8mm
3 .老化试验
70±2℃条件下，老化240h。
4.阻燃测试：
电源线长约3cm，一端固定于试件支持台，另一端(2cm处)蜡烛火焰处成60°角燃烧。
5.应用
产品
熨斗
咖啡壶
煎烤器
家装电工走线基本知识
家装电工走线基本知识家装电工走线是指在家庭装修过程中，进行电线、电缆的敷设和走线的工作。
正确的电线走线是保证家庭电气设备正常运行的基础，也是保障家庭安全的重要环节。
本文将介绍家装电工走线的基本知识，包括走线材料、走线方式和注意事项等。
一、走线材料1. 电线：家庭装修中常用的电线有BV线、RV线和RVV线等。
BV 线为单芯铜芯电线，适用于明敷在管道内或地面下的走线。
RV线为多股铜芯电线，适用于墙壁和天花板内的走线。
RVV线为多芯铜芯电线，适用于需要同时走多个电源的地方。
2. 电缆：电缆是由多根电线组合而成的，适用于大功率电器的走线。
常见的电缆有三芯电缆和五芯电缆，分别用于交流电和直流电的走线。
3. 线槽：线槽是用来隐藏电线和电缆的装饰材料，常用的材质有PVC和金属。
线槽的选择要根据走线的位置和需求来确定，确保走线美观、安全。
4. 管道：管道适用于长距离、复杂走线的情况，常用的材质有PVC 和金属。
在安装管道时，要保证管道的通畅，避免弯曲过多和搭接过长。
二、走线方式1. 明敷：明敷是指将电线或电缆暴露在室内的墙壁、地面或天花板上。
明敷的优点是施工简单、方便维修，但美观性较差，容易受到外界物体的损坏。
2. 隐敷：隐敷是指将电线或电缆隐藏在墙壁、地面或天花板内部。
隐敷的优点是美观、安全，不易受到外界物体的损坏，但施工较为复杂，需要提前规划好走线路径。
3. 水平走线：水平走线是指沿着墙壁或天花板的水平方向进行走线。
水平走线适用于电源插座和开关等设备的连接。
4. 垂直走线：垂直走线是指沿着墙壁或天花板的垂直方向进行走线。
垂直走线适用于灯具和电视等设备的连接。
三、走线注意事项1. 走线前要先规划好走线路径，避免走线冲突和浪费材料。
2. 走线时要避免与水管、煤气管等其他管道相交，以免影响正常使用和安全。
3. 明敷电线或电缆时，要注意固定牢固，以免受到外界物体的损坏。
4. 隐敷电线或电缆时，要选择合适的线槽或管道，并确保通畅。
电源基础知识
开关电源介绍
1. 开关电源与线性电源的优缺点比较
内容 优点 电路简单 输出纹波和噪声小 源调整率和负载调整率高 动态响应速度快 开关电源 效率高 功率密度高 EMI和纹波噪声大 动态响应速度相对较慢 缺点 体积大、重量大 效率低 功率密度低
电源 线性电源
输入电压范围和负载范围宽
电源的功能多
调整率较低
– 反激变换器
• 适用与小功率应用场合，拓扑结构简单；
• 噪声较大； • 控制性能较难优化；
Vin
ip
Np S
is
Ns
D1
Vo R
Ci
Co
PWM
Isolation
Feedback Error Amp
开关电源介绍
5. 常用DC/DC变换器拓扑及工作原理介绍（Cont’）
– 单端正激变换器：适用于中大功率应用场合；
2. 电源的分类
a. AC/DC
b. DC/DC
c. DC/AC
简介 - (Cont’)
3. 开关电源的历史
– 从开关电源发展史来讲，如今已经走到第五代。 – 第一代是70年初，那时候从线性电源开始走向开关电源； – 第二代是1976开始取得UL安规认证； – 第三代从80年代中期开始，开关电源走向全球通用，因此电源的开发就不能局限在北美或者日 – 本市场，输入电压要考虑85~265V范围内，同时欧规和其他安规都要考虑进来； – 第四代在90年中期，欧盟要求EMC(电磁兼容)，包括PFC方面的高次谐波要求； – 现在进入了第五代，2006年7月，欧盟将强制执行RoHS条例，以限制有毒物质的使用。
– 在测试中，跳变负载电流的变化率和输出端并联的电容大小对测试结果 有较大影响。
电源线原理
电源线原理电源线是指连接电源设备和电器设备之间的导线，其作用是将电源设备输出的电能传输到电器设备中，从而为电器设备提供所需的电能。
电源线的原理涉及电流传输、电压稳定和安全保障等方面，下面将从这几个方面来详细介绍电源线的原理。
首先，电源线的原理与电流传输密切相关。
电源线通过导体将电源设备输出的电流传输到电器设备中，从而为电器设备提供所需的电能。
在电流传输过程中，电源线的导体要具有足够的导电性能，以保证电流的稳定传输。
同时，电源线的导体截面积大小也会影响电流的传输能力，截面积越大，电流传输能力越强。
因此，电源线的原理在电流传输方面主要是通过导体的导电性能和截面积大小来实现的。
其次，电源线的原理还涉及电压稳定的问题。
在电源设备输出电能的过程中，电压的稳定性对电器设备的正常工作至关重要。
电源线通过传输电流的同时，还要保证电压的稳定传输。
因此，电源线的原理在电压稳定方面需要考虑导线的材质、长度和线径等因素，以减小电压损失，确保电压的稳定传输。
另外，电源线的原理还包括安全保障的内容。
电源线作为连接电源设备和电器设备的重要组成部分，其安全性直接关系到电器设备的使用安全。
因此，电源线的原理在安全保障方面需要考虑导线的绝缘材料和绝缘层的厚度，以及导线的耐磨损和耐高温性能等因素，以确保电源线在使用过程中不会发生漏电、短路等安全问题。
综上所述，电源线的原理涉及电流传输、电压稳定和安全保障等方面。
通过导体的导电性能和截面积大小来实现电流传输，通过导线的材质、长度和线径等因素来实现电压稳定传输，通过绝缘材料和绝缘层的厚度以及导线的耐磨损和耐高温性能等因素来实现安全保障。
只有在这些方面都得到充分考虑和保障，电源线才能正常、稳定、安全地为电器设备提供所需的电能。
电源基础知识介绍课件
01
02
03
输出电压
电源的输出电压应符合设 备的要求，过高或过低的 电压都可能导致设备损坏 或无法正常工作。
稳定性
输出电压应保持稳定，波 动范围应尽可能小，以确 保设备的正常运行。
可调性
对于需要不同电压的设备 ，电源应具备可调输出电 压的功能。
效率
效率
电源在工作过程中应尽可能减少 能量的损失，提高转换效率，以 降低能耗和减少热量产生。
绿色电源是指对环境友好、低污染、低 能耗的电源，其发展有助于减少能源消
耗和碳排放。
绿色电源的实现需要采用环保材料和节 能技术，同时还需要对生产过程中的废
弃物进行妥善处理。
THANKS FOR WATCHING
感谢您的观看
散热设计
为了确保电源的稳定性和可靠性 ，应合理设计散热系统，以有效 散发热量。
功率密度
功率密度
电源的功率密度反映了单 位体积内所能提供的功率 大小，是评估电源性能的 重要指标之一。
轻量化设计
高功率密度的电源通常更 轻便，便于携带和移动。
应用范围
高功率密度的电源适用于 对体积和重量有较高要求 的设备。
输入电路的特点
输入电路负责将外部交流或直流电源 转换为适合电源内部的电压和电流。
输入电路的电压和电流值通常较小， 但需要承受较大的电流波动。
输入电路的组成
输入电路通常包括电源插头、保险丝 、滤波器等元件，用于滤除电源中的 噪声和干扰，保护电源内部元件免受 过载或短路等损害。
调整电路
调整电路的作用
调整电路是电源的核心部分，负 责将输入电路提供的电压和电流 进行调整和稳定，以满足设备的
单击此处添加正文，文字是您思想的提一一二三四五 六七八九一二三四五六七八九一二三四五六七八九文 ，单击此处添加正文，文字是您思想的提炼，为了最 终呈现发布的良好效果单击此4*25}
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。
1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。
1.5：SAA 及其它一些小区域的标准线和非标线。
2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。
2.2：被覆线（有二层或二层以上绝缘体的线）。
如：SJT 、HO3VVH2-F 、1185等。
3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。
电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。
内容分四个部分：线材、插头、认证及材料成本核算。
第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等； 1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等（电线、电缆，电子线都有遮蔽线。
遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。
）二、线材的构造线材主要由导体和绝缘体两大部分构成。
1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。
铜线又分为裸铜线（AS），镀锡铜线（TS）。
1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。
1.3：导体电阻：UL/CUL标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.017241Ω。
VDE/CCC标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.0195Ω。
2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。
塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。
2.2：绝缘电阻：UL/CULF规定线材绝缘体的最低绝缘电阻为：20℃，500VDC，2.5MΩ/1KFT。
VDE/CCC则规定了各种不同线种在70℃，80-500VDC下的最小电阻。
（ UL/CUL与VDE/CCC标准中对绝缘电阻的测试方式不同。
）2.3：绝缘材料的阻燃性：2.3.1：UL/CUL有明确定分为：FT1、FT2、FT4、FT6、VW-1；其中FT1或VW-1是UL对电线的常用要求，CUL（CSA）一般只要求达到FT2标准。
2.3.2：VDE/CCC等对绝缘材料的电阻燃烧性也有特定要求，但现在还没有具体区分。
2.4：绝缘体耐电压：各安规对不同线材有不同的要求：UL/CUL一般分为：30、90、125、300、600、1000V；VDE/CCC一般分为：300/300V、300/500V、470/750V。
2.5：绝缘体耐温：UL/CUL一般分为：60℃、75℃、90℃、105℃；VDE/CCC一般分为：70℃、90℃。
三、标识1.标识方式：油印、凹印、凸印、印字带等。
2.标识间距：UL/CUL规定610mm以下；VDE规定护套表面标识间距550mm以下；无护套的绝缘表面，标志带标识间距275mm 以下；CCC 规定护套500mm以下；绝缘面200mm以下。
3.标识内容：3.1：UL/CUL要求（1）制造商（厂名或商标）。
（2）认证符号“UL ”、“CUL”、“CSA”。
（3）档案号。
（4）线材名称。
（5）导体型号及芯线数（导体型号以数字标示，型号与导体截面积之间的关系见“附表（1）”。
）导体型号平均直径（MM）平均面积（MM2）最小面积（MM2）360.1270.0127350.1420.0159340.160.0201330.180.0255320.2030.0324310.2260.0401300.2540.0507290.2870.0647280.320.0804270.3610.102260.4040.128250.4550.162240.5110.2050.199 230.5740.2590.251 220.6430.3240.314 210.7240.4120.4 200.8130.5190.503 190.9120.6530.633 18 1.020.8230.798 17 1.15 1.04 1.01 16 1.29 1.31 1.27 15 1.45 1.65 1.6 14 1.63 2.08 2.02 13 1.83 2.63 2.5512 2.05 3.31 3.21 11 2.3 4.17 4.04 10 2.588 5.261 5.103 9 2.906 6.6318 3.2648.3677 3.66510.556 4.11513.35 4.6216.774 5.18921.153 5.82726.672 6.54333.6217.38442.41附表（1）（6）额定温度（60℃可标可不标）。
（7）阻燃等级。
（8）额定电压（300V 可标可不标）（9）若为防水线经标示“W”（防水一般有60℃、75℃、90℃其中防水60℃可标注可不标注说明； 防水说明：“water resistant 60℃”。
（10）特殊标示：一般防寒分-40℃、-50℃、-60℃、-70℃；如：low temperature -50℃； 遮蔽标示“shieldeel";绝缘材料标示及SPT-1、2、3，HPN 为3芯时的地线标示。
UL/CUL 标识（举例）：UL E203743 SJTW 18AWG×3C 105℃ VW-1 300V “water resistant 60℃” LONG HUI CUL TYPE SJTW 18AWG×3C 105℃ FT2 300V3.3：CCC 标识（举例）：LONG HUI 227 IEC 53（RVV ） 300/500V 3×0.75mm 2 90℃ CCC 2002010105024716 GB5023-1997。
一、插头分类1：依安规：UL/CUL 、VDE 、CCC 、T-MARK 、SAA 、BSI 等。
2：依结构：分插头、插座及连接器。
插头、插座一般又分二极插与二极带接地插。
3：依电气性能：分AC 插与DC 插。
3.2：VDE 标识（举例）：LONG HUI HO3VV-F 3G 0.75mm2 VDE ÖVE KEMA-KEVR CEBEC第二部分：插头二、插头构造插头主要由插接导体和绝缘体组成。
1：插接导体以铜导体为主。
2：绝缘体主要有PVC、PE、PP等。
三、插头的性能要求及标示插头的性能要求及标示，一般与其所连接的线材性能是分不开的。
所以其性能及标示实际上是指插头与线材的组合体的性能及标示。
插头及线材的组合一般称之为“电源线”。
1：电源线的物理性能，依各安规有不同要求（略）。
2：电源线的电气性能（实验性能省略，安规标准如下）：2.1：UL/CUL电源线额定电流，电压值（见附表（2））。
规格电流（A）电压（V）20AWG312518AWG1012516AWG1312514AWG1512512AWG2012510AWG301258AWG401256AWG以上50125附表（2）2.2：T-MARK电源线额定电流，电压值（见附表（3））。
规格电流（A）电压（V）0.75MM71251.25MM12125附表（3）2.3：VDE电源线额定电流，电压值（见附表（4））。
规格电流（A）电压（V）0.5-0.75MM2 2.52500.75MM2(三芯线)1.0MM2(二芯线)102500.75-1.5MM210~16250附表(4)2.4：UL/CUL电源线额定电流，电压值（见附表（5））。
规格电流（A）电压（V）0.5-0.75MM262200.75-1.0MM2102201.5MM2以上(三芯)16220附表（5）注：16A以上电源线的插接导体与6、10A不同。
附注：①线材与插头的具体型成见龙辉产品目录。
②主要认证符号见龙辉产品目录第35页。
③各国常用电电压、频率见龙辉产品目录第36-37页。
第三部分：认证我们的主要认证有UL/CUL、CCC的插头及线材认证，VDE及其他认证由于费用问题需使用别人的认证。
第四部分：材料成本核算电源线的材料成本主要核算：线材、插头、SR、Housing及配件、包装材料、正常损耗（分线材生产，插头生产）。
1、线材材料成本主要指铜材和PVC的正常用量成本。
（常用线材用料量表）电线常用数据品名规格导体构成完成外径CU（kg/k）PVC（kg/k) SPT-118/2C41/0.16AS 2.7*5.4 4.56 4.5118/3C41/0.16AS 2.7*7.8 6.84 6.70 NISPT-118/2C41/0.16AS 2.9*5.5 4.5611.01SPT-218/2C41/0.16AS 3.5*6.8 4.567.9616/2C65/0.16AS 3.7*7.47.238.418/3C41/0.16AS 3.6*8.5 6.9810.00 NISPT-218/2C41/0.16AS 3.6*7.0 4.568.30SPT-318/2C41/0.16AS 4.4*8.7 4.5613.1716/2C65/0.16AS 4.6*9.17.2313.8814/3C41/0.254AS 6.0*14.517.2429.65 SVT18/3C41/0.16AS 6.3 6.8421318/2C41/0.16AS 5.9 4.5611.46 SJT18/3C41/0.16AS7.8 6.9820.7518/3C41/0.16AS8.0 6.9822.3816/3C65/0.16AS8.510.8524.04916/2C65/0.16AS8.17.2322.42614/3C41/0.254AS9.217.2427.152HO3VVH2-F(52RVV)0.75/2C24/0.2AS 3.5*5.6 4.17 6.950.5/2C16/0.2AS 3.2*5.2 2.781 6.219 HO3VV-F(52RVV)0.75/2C24/0.2AS 5.5 4.269.4760.75/3C24/0.2AS 6.0 6.3811.01 HO5VVH2-F(53RVV)0.75/2C24/0.2AS 4.1*4.6 4.179.36 HO5VV-F(53RVV)0.75/2C24/0.2AS 6.5 4.2614.930.75/3C24/0.2AS 6.8 6.3815.591.0/2C32/0.2AS 6.7 5.6714.7051.0/3C32/0.2AS7.18.5116.791.5/3C48/0.2AS8.512.51723.6741007267/0.16TS 1.30.390.52411/0.16TS 1.40.610.542217/0.16TS 1.60.950.682026/0.16TS 1.8 1.450.861841/0.16TS 2.1 2.28 1.1 1015267/0.16TS 2.050.39 1.452411/0.16TS 2.20.16 1.532217/0.16TS 2.40.95 1.772026/0.16TS 2.55 1.47 1.921841/0.16TS 2.8 2.39 2.1924682226/0.16AS 1.9*3.8 2.893 1.9962411/0.16AS 1.5*3 1.20 1.402217/0.16AS 1.8*3.6 1.90 1.762026/0.15AS 1.8*3.6 2.54 2.302026/0.16AS 1.8*3.6 2.90 2.301841/0.16AS 2.1*4.2 4.56 2.21A：铜材用量W1=nлR2/4×8.89×1.02(g/m) n为铜线支数,R为铜线线径(直径)。
