全铝合金绞线与钢芯铝绞线载流能力研究
浅谈全铝合金导线、耐热铝合金导线、倍容量导线等新型
浅谈全铝合金导线、耐热铝合金导线、倍容量导线等新型随着电源容量、用电需求的迅速增长以及资源能源的日益紧张和环境保护的限制不断加大，需要新建线路或改造已有线路，进一步提高电网的输电能力，尤其在经济发达地区，这个问题就更加突出。
低损耗、环保型、节约型、大容量的新型材料输电技术随着科学技术、材料技术、制造水平以及工艺水平的不断提高，将发挥越来越重要的作用。
一、新型导线技术：1．全铝合金导线目前在西欧、北欧、北美、日本、南亚等国家，铝合金导线作为架空输电线路已广泛应用，但我国目前应用量还不到1％。
全铝合金导线与目前普通采用的钢芯铝绞线（ACSR）相比，具有弧垂特性高、耐腐蚀、表面耐损伤、伸长率大、线损小以及抗蠕变性能好等优点。
2．耐热铝合金导线上世纪60年代日本研制了耐热铝合金导线，其连续运行温度及短时允许温度比常规ACSR要提高60℃，分别为150℃和180℃，从而大大提高了输电能力。
耐热铝合金是由EC 级铝、少量锆和其他元素组成，具有较高的重结晶温度，所以耐热铝合金连续工作温度可达150℃，载流量可提高1.4～1.6倍。
同时加锆对改善导线的耐软化性和耐蠕变性有显著的效果。
为减少电腐蚀，钢芯采用铝包钢。
3．倍容量导线倍容量导线也叫超耐热铝合金导线。
该导线除具有耐热铝合金导线的优点外，最大的特点为导线允许温度可达230℃，载流量提高约2倍；导线钢芯采用铝包INV AR线，显著地限制了导线弧垂。
倍容量导线的线径、质量、张力、弧垂等特性与常用的ACSR基本相同，所以线路改造时，原有杆塔、基础可完全利用。
4．新型复合材料合成芯导线随着材料技术的不断进步，20世纪末人们尝试用有机复合材料代替金属材料制作导线的芯材，开发出了新型复合材料合成芯导线。
这种导线充分发挥了有机复合材料的特点，与目前各种架空导线相比，具有重量轻、强度高、热稳定性好、驰度低、载流量大、耐腐蚀的特点，从节能、节地、节材、环保、提高输电能力等方面看，具有很好的应用前景，特别适用于老线路的改造。
特高压直流线路在30mm重冰区的导线方案选择
第６期・・电力建设ＥｌｅｃｔｒｉｃＰｏｗｅｒＣｏｎｓｔｒｕｃｔｉｏｎ第２９卷第６期２００８年６月Ｖｏｌ．２９Ｎｏ．６Ｊｕｎ，２００８特高压直流线路在３０ｍｍ重冰区的导线方案选择赵全江，李翔，胡红春，包永忠，陈媛（中南电力设计院，武汉市，４３００７１）［摘要］重冰区线路投资巨大，其导线方案对技术经济指标有很大影响。
根据向家坝—上海±８００ｋＶ特高压直流输电线路建设要求，结合重冰地区环境恶劣、交通困难、人烟稀少等特点，对３０ｍｍ覆冰地区的特高压输电线路导线方案进行了探讨，建议在重冰区可适当减少导线分裂根数，以降低工程投资。
［关键词］特高压直流线路；重冰区；导线中图分类号：ＴＭ７２１．１文献标志码：Ａ文章编号：１０００－７２２９（２００８）０６－０００１－０４工程编号：４０－Ｓ４５０收稿日期：２００８－０３－０５作者简介：赵全江（１９５７—），男，教授级高级工程师，大学本科，从事输电线路电气设计工作。
・特高压专栏・０引言重冰区线路一般较短，但造价很高，以交流５００ｋＶ线路（采用４×４００ｍｍ２导线）为例，３０ｍｍ冰区线路的单位钢材指标约为２０ｍｍ冰区的２倍，２０ｍｍ冰区约为１０ｍｍ冰区的２．５倍。
导线方案对输电线路的技术经济指标有很大影响，合理选择重冰区线路导线有重要意义。
按照我国以往的设计惯例，重冰区线路导线的分裂根数大都和一般覆冰地区的导线相同。
在重冰或非常严重的覆冰地区，能否采用较少分裂根数的导线方案以降低本体投资，是值得注意的问题。
本文以向家坝—上海±８００ｋＶ特高压直流输电线路为例［１］，结合３０ｍｍ覆冰地区环境恶劣、交通困难、人烟稀少等特点，对３０ｍｍ重冰区的特高压直流输电线路的导线方案选择进行探讨，并提出建议。
１导线方案选择基本思路进行导线方案选择时，须充分考虑导线的电气和机械性能，综合载流量、对环境的影响、机械强度和经济性等因素。
１．１导线载流量导线选择首先要满足载流量的要求。
钢芯铝绞线载流量的计算

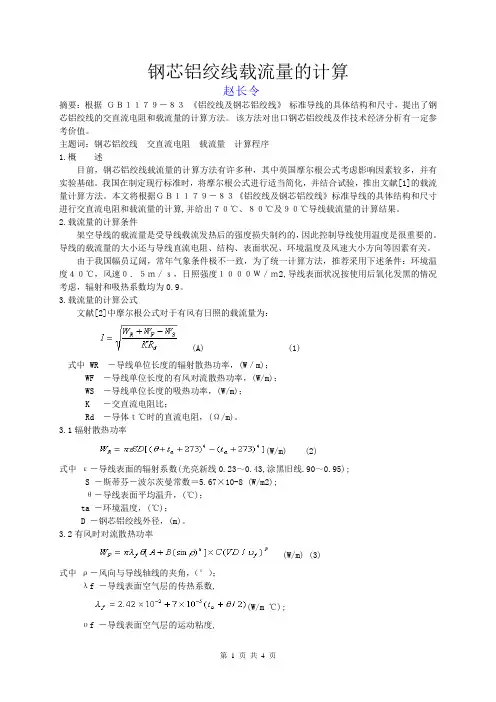

钢芯铝绞线载流量的计算赵长令摘要：根据ＧＢ１１７９－８３《铝绞线及钢芯铝绞线》标准导线的具体结构和尺寸，提出了钢芯铝绞线的交直流电阻和载流量的计算方法。
该方法对出口钢芯铝绞线及作技术经济分析有一定参考价值。
主题词：钢芯铝绞线交直流电阻载流量计算程序1.概述目前，钢芯铝绞线载流量的计算方法有许多种，其中英国摩尔根公式考虑影响因素较多，并有实验基础。
我国在制定现行标准时，将摩尔根公式进行适当简化，并结合试验，推出文献[1]的载流量计算方法。
本文将根据ＧＢ１１７９－８３《铝绞线及钢芯铝绞线》标准导线的具体结构和尺寸进行交直流电阻和载流量的计算,并给出７０℃、８０℃及９０℃导线载流量的计算结果。
2.载流量的计算条件架空导线的载流量是受导线载流发热后的强度损失制约的，因此控制导线使用温度是很重要的。
导线的载流量的大小还与导线直流电阻、结构、表面状况、环境温度及风速大小方向等因素有关。
由于我国幅员辽阔，常年气象条件极不一致，为了统一计算方法，推荐采用下述条件：环境温度４０℃，风速０．５ｍ／ｓ，日照强度１０００Ｗ／ｍ2,导线表面状况按使用后氧化发黑的情况考虑，辐射和吸热系数均为0.9。
3.载流量的计算公式文献[2]中摩尔根公式对于有风有日照的载流量为：(A) (1)式中 WR －导线单位长度的辐射散热功率，(W／m)；WF －导线单位长度的有风对流散热功率，(W/m)；WS －导线单位长度的吸热功率，(W/m)；K －交直流电阻比；Rd －导体ｔ℃时的直流电阻，(Ω/m)。
3.1辐射散热功率(W/m) (2)式中ε－导线表面的辐射系数(光亮新线0.23～0.43,涂黑旧线.90～0.95);S －斯蒂芬－波尔茨曼常数＝5.67×10-8 (W/m2);θ－导线表面平均温升，(℃)；ta －环境温度，(℃)；D －钢芯铝绞线外径，(m)。
3.2有风时对流散热功率(W/m) (3)式中ρ－风向与导线轴线的夹角，（°）；λf －导线表面空气层的传热系数,(W/m ℃);υf －导线表面空气层的运动粘度,(m2/s);VD/ υf －雷诺系数;V －风速。
LJ铝绞线,LGJ钢芯铝绞线,JKLYJ架空线载流量汇总
LJ铝绞线，LGJ钢芯铝绞线，JKLYJ架空线载流量汇总
电缆或25平方毫米铝电缆都可以。
400kvA的变压器低压额定电流I=S/1.732U=400/1. 732/0.38=607A 400kvA的变压器能带负载P=ScosΦ=400X0.8=320KW左右如果是近距离（几十米以内），用185平方毫米铝电缆或240平方毫米铝电缆。
如果距离在百米以上，用240平方毫米铝电缆或300平方毫米铝电缆。
选择导线的原则：
1)近距离按发热条件限制导线截面（安全载流量）；
2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；
3)大负荷按经济电流密度选择。
导线的安全载流量？为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
全铝合金和钢芯铝绞线比较

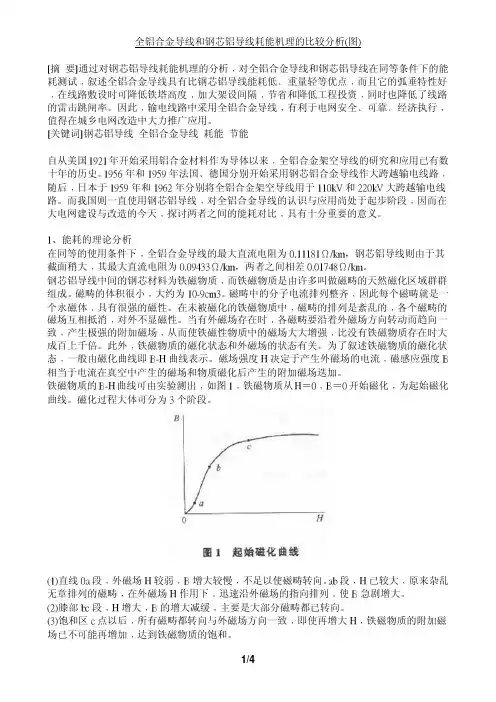

全铝合金导线和钢芯铝导线耗能机理的比较分析(图)[摘要]通过对钢芯铝导线耗能机理的分析﹐对全铝合金导线和钢芯铝导线在同等条件下的能耗测试﹐叙述全铝合金导线具有比钢芯铝导线能耗低﹑重量轻等优点﹐而且它的弧垂特性好﹐在线路敷设时可降低铁塔高度﹐加大架设间隔﹐节省和降低工程投资﹐同时也降低了线路的雷击跳闸率。
因此﹐输电线路中采用全铝合金导线﹐有利于电网安全﹑可靠﹑经济执行﹐值得在城乡电网改造中大力推广应用。
[关键词]钢芯铝导线全铝合金导线耗能节能自从美国1921年开始采用铝合金材料作为导体以来﹐全铝合金架空导线的研究和应用已有数十年的历史。
1956年和1959年法国﹑德国分别开始采用钢芯铝合金导线作大跨越输电线路﹐随后﹐日本于1959年和1962年分别将全铝合金架空导线用于110kV和220kV大跨越输电线路。
而我国则一直使用钢芯铝导线﹐对全铝合金导线的认识与应用尚处于起步阶段﹐因而在大电网建设与改造的今天﹐探讨两者之间的能耗对比﹐具有十分重要的意义。
1、能耗的理论分析在同等的使用条件下﹐全铝合金导线的最大直流电阻为0.11181Ω/km，钢芯铝导线则由于其截面稍大﹐其最大直流电阻为0.09433Ω/km，两者之间相差0.01748Ω/km。
钢芯铝导线中间的钢芯材料为铁磁物质﹐而铁磁物质是由许多叫做磁畴的天然磁化区域群群组成。
磁畴的体积很小﹐大约为10-9cm3。
磁畴中的分子电流排列整齐﹐因此每个磁畴就是一个永磁体﹐具有很强的磁性。
在未被磁化的铁磁物质中﹐磁畴的排列是紊乱的﹐各个磁畴的磁场互相抵消﹐对外不显磁性。
当有外磁场存在时﹐各磁畴要沿着外磁场方向转动而趋向一致﹐产生极强的附加磁场﹐从而使铁磁性物质中的磁场大大增强﹐比没有铁磁物质存在时大成百上千倍。
此外﹐铁磁物质的磁化状态和外磁场的状态有关。
为了叙述铁磁物质的磁化状态﹐一般由磁化曲线即B-H曲线表示。
磁场强度H决定于产生外磁场的电流﹐磁感应强度B 相当于电流在真空中产生的磁场和物质磁化后产生的附加磁场迭加。
电力系统中输配电线路的节能降耗技术研究李智
电力系统中输配电线路的节能降耗技术研究李智发布时间：2021-10-23T05:30:57.467Z 来源：《基层建设》2021年第20期作者：李智[导读] 摘要：近年来大量的科研团队增加对电力系统输配电线路的研究，针对电力系统输配电线路节能降耗的技术进行着重的研究，尤其是对电源系统的操作进行研究，目的是减少功耗和浪费。
国网山西省电力公司阳高县供电公司山西阳高 038100摘要：近年来大量的科研团队增加对电力系统输配电线路的研究，针对电力系统输配电线路节能降耗的技术进行着重的研究，尤其是对电源系统的操作进行研究，目的是减少功耗和浪费。
在我国社会的日常运转中电力系统起至关重要的作用，随着国整体实力的提升，人们日常对用电需求的激增，导致电能的消耗量也随之增加，这对我国的电力系统带来前所未有的挑战。
而电力系统的节能技术在一定程度上也会增加电能的消耗，电力系统节能消耗技术在实际的应用中存在许多的问题，对这一方面的研究，仍然需要进一步的探索。
关键词：电力系统；输配电线路；节能降耗技术 1输配电线路节能降耗的必要性首先，优化输配电线路，提高功率。
输配电线路是构成电网系统的重要组成部分，主要由电感性和电阻性设备组成，如家电和电动机等设备都属于电感性负荷，并且随着家电用量的剧增，电力资源的损耗也随之增加，不仅造成了电力资源的不必要浪费，还不利于实现节能降耗。
因此，加大输配电线路节能降耗技术的革新，能够有效提高电力资源的利用效率，减少滞后电流的产生，减轻其对电器的损害，提高输配电系统的整体功率，满足社会生产生活的需要。
其次，有效抑制谐波的危害。
谐波电流是导致电能消耗的另一重要因素，其具有很强的危害性，不仅危害电力设备本身，还会破坏整个输电系统，因此，要加大输配电线路的节能减耗，如安装源滤波器等设备，监督输电各阶段的情况，从而抑制谐波电流的产生，减少浪费，节约成本。
最后，提高经济效益，减轻环境污染。
现如今，电网遍布全国各地，电力系统建设需要很高的成本，并且输配电线路产生的能源消耗不利于电力企业的健康发展，因此，在输配电线路上提高节能降耗技术，可以减少其输配电过程产生的环境污染，同时，提高经济效益。
耐热导线在增容改造工程中应用的研究
·工程应用·耐热导线在增容改造工程中应用的研究肖元博（中国电力工程顾问集团东北电力设计院有限公司，长春 １３００２１）摘 要：针对发达地区难以开辟新的线路走廊问题，为能满足老旧线路杆塔的使用条件，需采用各种耐热导线对老旧线路进行改造，从电气特性、机械特性以及经济性等方面对比研究了钢芯铝绞线、碳纤维复合芯导线，殷钢耐热铝合金导线和间隙型导线等５种导线的优缺点，提出各种导线在增容改造工程中的使用方案，增容改造线路一般可以考虑殷钢导线和间隙型导线。
关键词：耐热导线；增容改造；载流量；弧垂特性中图分类号：ＴＭ７２６ 文献标志码：Ａ 文章编号：１００９ ５３０６（２０２１）０１ ００３３ ０４犚犲狊犲犪狉犮犺狅狀犎犲犪狋 狉犲狊犻狊狋犻狀犵犠犻狉犲犻狀犆犪狆犪犮犻狋狔犐狀犮狉犲犪狊犲犪狀犱犕狅犱犻犳犻犮犪狋犻狅狀犘狉狅犼犲犮狋ＸＩＡＯＹｕａｎｂｏ（ＮｏｒｔｈｅａｓｔＥｌｅｃｔｒｉｃＰｏｗｅｒＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅＣｏ．，Ｌｔｄ．ｏｆＣｈｉｎａＰｏｗｅｒＥｎｇｉｎｅｅｒｉｎｇＣｏｎｓｕｌｔｉｎｇＧｒｏｕｐ，Ｃｈａｎｇｃｈｕｎ１３００２１，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋：Ｆｏｒｄｅｖｅｌｏｐｅｄａｒｅａｓ，ｉｔｉｓｄｉｆｆｉｃｕｌｔｔｏｄｅｖｅｌｏｐｎｅｗｌｉｎｅｃｏｒｒｉｄｏｒｓ．Ｉｎｏｒｄｅｒｔｏｍｅｅｔｔｈｅｓｅｒｖｉｃｅｃｏｎｄｉｔｉｏｎｓｏｆｏｌｄｌｉｎｅｐｏｌｅｓａｎｄｔｏｗｅｒｓ，ａｖａｒｉｅｔｙｏｆｈｅａｔ ｒｅｓｉｓｔｉｎｇｗｉｒｅｓａｒｅｎｅｅｄｅｄｔｏｔｒａｎｓｆｏｒｍｔｈｅｏｌｄｌｉｎｅｓ．Ｔｈｅａｄｖａｎｔａｇｅｓａｎｄｄｉｓａｄｖａｎｔａｇｅｓｏｆｆｉｖｅｋｉｎｄｓｏｆｗｉｒｅｓ，ｓｕｃｈａｓｓｔｅｅｌｃｏｒｅａｌｕｍｉｎｕｍｓｔｒａｎｄｅｄｗｉｒｅ，ｃａｒｂｏｎｆｉｂｅｒｃｏｍｐｏｓｉｔｅｃｏｒｅｗｉｒｅ，ｉｎｖａｒｈｅａｔ ｒｅｓｉｓｔｉｎｇａｌｕｍｉｎｕｍａｌｌｏｙｗｉｒｅａｎｄｃｌｅａｒａｎｃｅｔｙｐｅｗｉｒｅ，ａｒｅｃｏｍｐａｒｅｄａｎｄｓｔｕｄｉｅｄｆｒｏｍｔｈｅａｓｐｅｃｔｓｏｆｅｌｅｃｔｒｉｃａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ｍｅｃｈａｎｉｃａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄｅｃｏｎｏ ｍｙ．Ｔｈｅａｐｐｌｉｃａｔｉｏｎｓｃｈｅｍｅｓｏｆｖａｒｉｏｕｓｗｉｒｅｓｉｎｃａｐａｃｉｔｙｅｘｐａｎｓｉｏｎａｎｄｒｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｊｅｃｔｓａｒｅｐｕｔｆｏｒｗａｒｄ．Ｇｅｎｅｒａｌｌｙ，ｉｎｖａｒｗｉｒｅａｎｄｃｌｅａｒａｎｃｅｔｙｐｅｗｉｒｅｃａｎｂｅｃｏｎｓｉｄｅｒｅｄ．犓犲狔狑狅狉犱狊：ｈｅａｔ ｒｅｓｉｓｔｉｎｇｗｉｒｅ；ｃａｐａｃｉｔｙｉｎｃｒｅａｓｅａｎｄｍｏｄｉｆｉｃａｔｉｏｎ；ｃｕｒｒｅｎｔｃａｒｒｙｉｎｇｃａｐａｃｉｔｙ；ｓａｇｃｈａｒａｃｔｅｒｉｓｔｉｃｓ收稿日期：２０２０ ０９ ０５作者简介：肖元博（１９８７），男，工程师，从事高压输电线路设计工作。
浅谈铝合金导线的优点及应用前景
浅谈铝合金导线的优点及应用前景发布时间：2023-02-07T02:33:46.974Z 来源：《中国电业与能源》2022年9月17期作者：蒋欣民，李一荣[导读] 在“碳中和”、“碳达峰”背景下，光伏电站进入了平价时代蒋欣民，李一荣广东电网有限责任公司茂名供电局，广东茂名 525000摘要：在“碳中和”、“碳达峰”背景下，光伏电站进入了平价时代，如何降本增效成为各个投资企业面临的的问题。
通过对铝合金导线的性能分析并对比传统的铜导线，结合目前光伏项目建设现状以及国家相关规定，分析铝合金导线在项目中运用的可能性及性价比分析。
关键词：光伏发电；铝合金导线；平价时代；成本控制引言：我国进入十四五发展之年，随着“碳达峰”、“碳中和”任务的到来，新能源行业进入了高速发展之年，同时新能源光伏项目进入平价时代，降本增效成为了新能源投资企业面临的一个共同话题。
在光伏项目中，投资比重较大的是组件、支架、导线几项支出，具备优化降本可能的只有支架和导线，所以使用价格优势明显的铝合金导线逐渐进入投资商的视野。
本文将以铝合金导线和铜导线在机械性能、电气性能、安全可靠、经济实用几个方面做一个综合对比。
1铝合金导线技术特点铝合金芯铝绞线应用于电力系统输电领域，是一种架空导线用的新型导线，是将高强度铝镁硅合金芯和铝线同心绞合而成。
用以替代普通钢芯铝绞线，适用于新建输电线路。
JL/LHA1-745/335-42/37铝合金芯铝绞线主要技术特点如下∶（1）导电能力提高、重量轻、拉重比大该项目产品的导电基体采用导电率≥61.5%IACS的硬铝线，加强芯部分采用高强度铝合金芯，高强度铝镁硅合金导电率达到52.5%IACS 以上，内控要求53.5%IACS以上，使得导线的整体输电能力提高更多。
同等截面的条件下，铝合金芯铝绞线相对于钢芯铝绞线重量较轻、拉重比相当、弧垂小，对杆塔的荷载设计有优势。
（2）特高压工程用大截面导线，导线绞合一次成型铝合金芯铝绞线JL/LHA1-745/335-42/37生产需要用90盘及以上630框式绞线机一次绞合成型。
铝绞线钢芯铝绞线交直流电阻及 载流量的计算
铝绞线钢芯铝绞线交直流电阻及载流量的计算刘士璋（上海电缆研究所 上海 200093）【摘 要】介绍了我国现行国家标准GB 1179-83《铝绞线及钢芯铝绞线》中各种结构不同截面导线的交直流电阻和载流量的计算与分析。
求出了不同温度不同截面的交直流电阻比及与载流量的相互关系。
对输电线路导线的选择和技术经济分析有参考价值。
【关键词】铝绞线钢芯铝绞线电阻载流量（试验）计算1 概述GB 1179-83《铝绞线及钢芯铝绞线》国家标准自1984年12月实施以来，迄今已近四年。
在此标准中，产品截面扩大到800mm2，增加了适用超高压输电线路用的42（铝）/7（钢）（以下简称42/7，余类推）、45/7、48/7等、铝钢截面比在11以上的特轻型导线结构。
标准中钢芯铝绞线的规格由30个增至51个，且产品尺寸也有改变，故导线载流量的计算理应予以跟上。
据统计，国外超高压输电线路采用钢芯铝绞线的约占80%以上，且500kV及以上的线路上所用钢芯铝绞线的铝钢截面比均在11以上。
超高压输电线路采用特轻型导线的理由主要是，可减轻导线自身的重量，减小导线外径和风压负荷，从而可轻化杆塔结构。
导线和杆塔均可节约大量钢材，每公里线路可降低造价9850~13150元，经济效益显著[1]。
架空导线的载流量，是受导线载流发热后的强度损失制约的。
载流量太高则由于导线受热较高而使强度损失较大，降低使用寿命。
因此控制合理的导线使用温度是个重要的问题。
众所周知，导线载流量的大小除与导线电阻、外径和表面状态有关外，还与环境温度、日照强度和风速大小等因素有关。
此外，导线载流量还与导线自身结构有关，例如单层铝线的钢芯铝绞线的交流电阻最大，三层铝线的次之，两层铝线的最小。
铝钢截面比也影响到交流电阻的大小。
故导线结构对载流量的影响不容忽视。
铝绞线的交流电阻主要来自集肤效应。
本- 1 -文就上述问题根据GB 1179-83《铝绞线及钢芯铝绞线》标准的导线具体结构和尺寸进行交直流电阻和载流量的计算及分析，提出了70℃、80℃及90℃导线载流量的计算结果。
铝包殷钢芯(超)耐热铝合金绞线技术参数
倍容量导线技术参数资料
1. 项目概况
本设计方案是采用铝包殷钢芯耐热铝合金绞线对线路进行增容。
铝包殷钢芯超耐热铝合金绞线是采用高强度铝包殷钢芯和超耐热铝合金线同心绞合而成，具有增容的特点。
本方案倍容量导线型号规格为ZTLBYNH3-135CN，载流量达698A，机械特性参考钢芯铝绞线LGJ-150/25。
2. 引用标准
GB/T 1179-2008 圆线同心绞线架空导线
GB/T 20141-2006 型线同心绞架空导线
IEC 62004：2007 架空绞线用耐热铝合金线
3. 倍容量导线结构性能参数
表3-1 倍容量导线结构性能参数
表3-2 耐热铝合金线技术参数（NRLH1）
表3-3 铝包殷钢线参数（LBY ）
耐热铝合金线NRLH1
铝包殷钢线LBY
4. 附件
附件1：倍容量导线载流量表
环境条件：环境温度40℃，风速0.5m/s，日照强度0.1W/cm，表面吸收系数0.9。
附件2：倍容量导线张力弧垂表
计算依据：安全系数2.5，日均运行最大张力25%RTS。
气象条件：
【张力弧垂表】。
电力系统中铝合金导线与钢芯铝导线的物理性能对比及能耗分析
电力系统中铝合金导线与钢芯铝导线的物理性能对比及能耗分析发表时间：2017-12-31T11:03:57.817Z 来源：《电力设备》2017年第24期作者：杨嘉1 2 李振亮1[导读] 摘要：钢芯铝导线和铝合金导线是当今电力系统中应用最为广泛的两种线材。
（1.内蒙古科技大学材料与冶金学院内蒙古包头 014000；2.包头供电局调度处内蒙古包头 014000）摘要：钢芯铝导线和铝合金导线是当今电力系统中应用最为广泛的两种线材。
本文通过对两种材质导线的耗能分析以及对二者在同等条件下的性能测试，探寻出两种导线材料所各自存在的优缺点及使用环境。
关键词：钢芯铝导线；全铝合金导线；耗能在世界各国的电力系统中，大量使用着由各种金属材料制做成型的导线，其主要作用就是将各种单一个体的发电、供电、用电设备连接起来，组成完整的供用电系统。
导线材质的选择可谓种类繁多，各种类间的参数性能又各不相同，其中以铜、铝、铁及其相关的合金材料应用最为广泛。
如何降低电能在导线传输过程中所产生的损耗已成为电能质量管理的一个重要环节，探讨不同线材之间的能耗具有十分重要的意义。
一、目前各种导线材料的应用概况。
金属导线是目前使用率最高的，材质以银、铜、铝、铁的等金属及其相关的合金材料为主。
金属导线因具有电阻率低、可塑性强、机械强度高、加工工艺简单、成本较低等特点而广泛应用在国内各电力生产、用电单位的不同用途中。
我国高压输电线路最为常见的金属导线包括全铝合金导线(AAAC)、钢芯铝合金绞线(AACSR) 、铝合金芯铝绞线(ACAR)等品种。
二、导线材料能耗的理论分析。
1、电磁场环境中全铝合金导线与钢芯铝导线的反应。
钢芯铝导线是将的线芯部分为钢制的铁磁物质，而铁磁物质则是由许多被称为磁畴的天然磁化区域组成。
磁畴的体积很小，其分子电流排列整齐，因此每个磁畴就是一个永磁体，具有很强的磁性。
在未被磁化的铁磁物质中，磁畴的排列是不规则的，磁畴间的磁场在抵消的作用下对外并不显现出磁性。
铝包钢绞线_铝合金导线的性能介绍
力 2001( 11) . [ 8] 余正环, N 90 与 M IS 接口升级项目峻工报告, 2002. 8 收稿日期: 2003-07-13 作者简 介: 余正环 ( 1953-) , 男, 工学 硕士, 高级 工程师, 长 期从事 电站热机分析、热机控制与技术管理工作。
上海某工程推荐 使用的铝包钢芯铝绞 线为
JL / L B1A-630/ 45 型, 与钢芯 铝绞线相比有 以下 优点。
( 1) 普通钢芯铝绞线的内层铝单丝与镀镁钢 丝直接接触, 在外界水汽和污染浸渍下两种金属 之间产生电位腐蚀, 加速了钢芯的老化。而铝包钢 芯铝绞线的钢丝被铝层包裹而不与铝股接触, 避 免了电腐蚀, 且与空气中的水汽隔绝, 进一步提高 了抗腐能力, 延长了导线使用寿命。
现就目前几种常用的导线的结构、特性、载流 量等参数等进行对比介绍。
1 铝包钢芯铝导线
近年来在上海地区新建线路及技改项目中导
线逐步采用了新型的铝包钢绞线以代替传统的钢
芯铝绞线。 1. 1 导线防腐能力
传统钢芯铝绞线的镀锌钢芯在内层, 与铝层 接触, 当导线暴露在有一定湿度的大气环境中, 由 于表面的吸附作用, 使钢丝与绞线表面形成一层 水膜。锌铝接触形成电位差, 再加上水膜的电解作 用, 加剧了钢丝表面的腐蚀作用。
性能, 目前, 在我院设计的工程中, 已有吴泾八期
线路工程、朱家庄进线工程、春申—古美线开断工
程等一大批新建工程已采用了该类型导线。从设
计施工情况来看, 铝包钢芯铝绞线的设计与钢芯
铝绞线基本相同。
2 耐热铝合金导线
国外近 20 年来, 研制耐热铝合金导线方面发 展很快。如日本在 80 年代应用耐热铝合金导线达 全部导线用量的 40% , 欧美也达到 30% 以上, 而 我国目前仅占架空导线的 2% 以下, 发展的潜力 还是相当大的。为扩大输电系统, 除了在新建的线 路外, 往往需要对原有线路进行增容改造。
750kV线路导线选型研究(最终版)
新疆与西北主网联网第二通道输变电工程750kV二通道（哈密～格尔木、沙州～敦煌）双回输电线路工程初步设计专题报告导线选型研究中国电力工程顾问集团西北电力设计院2012年3月批准：杨林审核：朱永平陈建忠校核：郝阳编制：李小亭目录概述 (1)1 工程概况 (1)1.1 路径概况 (1)1.2 电力系统条件 (2)1.3 气象条件 (2)1.4 杆塔条件 (3)2 导线结构及型号选择 (5)2.1 导线截面及分裂根数 (5)2.2 导线分裂间距选取 (5)2.3 导线的型号选择 (5)3 导线电气性能比较 (8)3.1 导线载流量比较 (8)3.2 导线表面场强 (9)3.3 无线电干扰计算结果 (11)3.4 可听噪声计算结果 (12)3.5 交流电阻损失比较 (14)3.6 电晕损耗比较 (15)3.7 不同导线的对地距离 (17)3.7 小结 (17)4 导线机械特性比较 (17)4.1 导线过载能力 (17)4.2 铝部应力 (18)4.3 导线弧垂 (19)4.4 绝缘子强度 (20)4.5 铁塔荷载 (21)4.6 塔头尺寸 (21)4.7 小结 (22)5 经济性比较 (24)5.1 不同导线的工程造价 (24)5.2 年费用法 (25)5.3 4分裂导线和6分裂导线的比较 (26)5.4 6分裂400导线的比较 (29)5.5 6分裂500导线的比较 (32)5.6 小结 (34)6 结论 (35)概述在超高压架空输电线路中，架线工程投资一般要占工程本体投资的32%～35%，如果再考虑因导线方案变化而相应造成的杆塔工程量和基础工程量的变化，其对整个工程的造价影响极其巨大。
合理选择导线截面及其分裂形式直接关系到线路的工程建设费用以及建成后的技术特性和运行成本。
在以往的750kV线路工程中，3000m及以下海拔选用6×LGJ-400/50钢芯铝绞线，3000m以上海拔选用6×LGJ-500/45钢芯铝绞线，经过多个工程的论证和实践检验，表明技术可行、经济合理，是本工程导线选型的基础。
钢芯铝绞线LGJ-的物理参数及载流量
是砂地或盐池，那上面连小草也长不出来的。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
1型钢芯铝绞线LGJ 的物理参数及载流量（GB1179-83）2人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
是砂地或盐池，那上面连小草也长不出来的。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
3LGJ-400/50 54/3.07 7/3.07 399.73 51.82 451.55 27.63 0.0723211234001511 69 19.3 592 741 857 400（LGJQGB1179-74） 7/3.054/3.04LGJ-400/65 26/4.427/3.44 398.94 65.06 464 28 0.07236 135200 1611 76 18.9 597 752 876 LGJ-400/95 30/4.16 19/2.50 407.75 93.27 501.02 29.14 0.070871713001860 80 17.8 608 767 895 400（LGJJGB1179-74） 19/2.530/4.17LGJ-500/35 45/3.75 7/2.50 497.01 34.36 531.37 30 0.05812 119500 1642 63 20.9 670 842 977 LGJ-500/45 48/3.60 7/2.80 488.58 43.1 531.68 30 0.05912 128100 1688 65 20.5 664 834 967 LGJ-500/65 54/3.44 7/3.44 501.88 65.06 566.94 30.96 0.0576 1540001897 69 19.3 667 850 983 500（LGJQGB1179-74） 19/2.054/3.37LGJ-630/45 45/4.20 7/2.80 623.45 43.1 666.5533.60.04633 148700 2060 63 20.9 763 964 1120 LGJ-630/55 48/4.127/3.20 639.92 56.3 696.22 34.32 0.04814 164400 2209 65 20.5 775 979 1136 LGJ-630/80 54/3.87 19/2.32 635.19 80.32 715.51 34.82 0.045511929002388 67 19.4 774 977 1131 600（LGJQGB1179-74） 19/2.254/3.69 720/50 45/4.529 7/3.02 725.1 50.14 775.24 36.23170600 2401 LGJ-800/55 45/4.80 7/3.20814.356.3870.6 38.4 0.03547 191500 2690 63 20.9 887 1126 1310 LGJ-800/70 48/4.637/3.60 808.15 71.25879.438.580.03574 207000 2791 65 20.5 884 1121 1301 LGJ-800/10054/4.33 19/2.60 795.17 100.88 896.05 38.980.0363524110029916719.487811131288。
钢芯铝型线绞线与钢芯铝绞线的主要性能对比
中图分类号 ：Ｍ ４ ． Ｔ ２４２
文献标 识码 ： Ａ
文章编号 ：６２６ ０ （０ ２ ０ －０９０ ： ７ －９ １ ２ １ ） １ １－４ １ ０
Ｍ ａ ｎ Ｐ ｒ ｏ ｍ ａ ｃ ｓ Ｃｏ ａ ｅ ｂ ｔ ｅ ｔ ｅ ｉ ｆ ｒ ｅ ｏ ｍ ｅ ｉ ｅ ｆ ｒ ｎ ｅ ｍｐ ｒ ｅ ｗｅ ｎ Ｓ ｅ ｌＲｅｎ ｏ ｃ ｔ Ｆ ｒ ｄ Ａｌ ｍ ｉ ｕ Ｃｏ ｄ ｃ ｏ ｄ Ｓ ｅ ｌＲｅｎ ｏ ｃ ｄ Ａｌ ｍｉ ｕ Ｃｏ ｄ ｃｏ ｕ ｎ ｍ ｎ ｕ ｔ ｒ ａ ｔ ｅ ｉ ｆ ｒ ｅ ｎ ｎ ｍ ｎ ｕ ｔ ｒ ｎ
出 了 １５个 规格 。 ８ ２０ ０ ６年 ３月 ， 国 首 次 发 布 了 与 ＩＣ６ ２９ 我 Ｅ ２ １ ： ２０ ０２一致性程度为等同的国家标准 Ｇ ／ Ｏ４ — Ｂ Ｔ２ １ １
年的应用历史和成熟经验。国内已形成 了一整套从 产 品到 工程 设计 、 工 和运行 维 护 的严密 规 范 ， 大 施 最 截面达１ ０ ｍ ， ０ｍ 已应用于交流１ ０ Ｖ和直流 ± ０ ０ｋ ０ ８０ｋ ０ Ｖ特高压输电线路 。
ｎ ｍ ｒ ｔ ｅ ｉ ｏｃ ｄ ｓ ａ ｄ ｄ ｃ ｎ ｕ ｔｒ ｓ ｏ ｅ ｕ ｎ ｍ ｒ ｔｅ ｅ ｎ ｏｃ ｄ ｓｒ ｎ ｅ ｏ ｄ ｃｏ ；ｃ ｏ ｓ ｕ ｗ ｅ ｓｅ ｌｒ ｎ ｒ ｅ ｔ ｉ ｅ ｆ ｒ ｅ ｏ ｄ ｃｏ ｏ ；ｆｒ ｄ ａ ｍｉ ｕ ｗ ｅ ｓ ｌｒ ｉ ｒ ｅ ｔ ｄ ｎ ｍ ｌ ｉ ｅ ｆ ａ ｄ ｃ ｎ ｕ ｔｒ ｓ ｒｓ － ｓ ｃｉ ｎ ｕ ｉ ｚ ｔ ｎ ｆ ｃｏ ｆｃ ｎ ｕ ｔ ｒ ｅ ｔ ｔ ｉａｉ ｔ ｒｏ ｏ ｄ ｃｏ ｏ ｌ ｏ ａ
收稿 日期 ：０ １０ －６ ２ １ － １ ６ 作者简 介 ： 江建华 （９ ６一） 男 ， １７ ， 工程师 ．
