关于广联达软件导CAD图的具体操作步骤——

关于广联达软件导CAD图的具体操作步骤——关于广联达软件导CAD图的具体操作步骤——简单易学2010年12月18日导入CAD电子图的一般步骤：（作者感悟：其实CAD导图操作极其简单，主要是准备工作要做好，因为现在设计院的图纸越来越变化多样，一定要将图纸分解好，总体分三大步：提取边线，提取标识，识别）1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。

识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。

导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。

导入CAD电子图的整体流程：一、图形的分解大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。

同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。

二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。

这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。

三、转换CAD钢筋级别符号很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%0、%1、%2），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。

四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。

这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。

同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。

五、轴网的提取轴网提取的步骤：提取轴线→提取轴线标识→识别轴线。

在提取轴线和轴线标识过程中可以利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的轴线和标识，提取后的图元会自动消失，并存放在“已提取的CAD图层”中（如果还有其他图元需要识别，可以再次进行提取），在提取过程中若不小心把一些多余的信息提取出来，还可以利用“还原错误提取的CAD图元”的功能将错误提取的图元还原到原始的CAD图层中。

这是因为GGJ10.0在识别提取的线段和文字时带有一定的容错功能，少量错误提取的CAD图元不会影响整个识别过程，但是如果错误的CAD图元过多则会影响到构件识别。

六、柱的识别柱提取的步骤：提取柱边线→提取柱标识→识别柱。

针对柱的列表标注设计形式，首先识别柱表，然后识别柱图元，当柱图元的尺寸与柱表的尺寸有差异时，取柱表生成构件的尺寸；对于柱的截面标注设计方式，按其截面标注的钢筋信息进行识别。

柱的识别方法可分为四种：自动识别：根据柱边线寻找最近的柱标识进行自动识别。

点选识别：一般用于识别单个的柱子，建议在点选识别柱之前按F7调出“设置CAD图层显示状态窗口”，将提取的柱边线和柱标识显示，将CAD原始图层隐藏，这样更便于查看。

框选识别：框选识别柱一般用于同时识别位置相近的几个柱子。

按名称识别：与点选识别柱类似，只是它可以一次性识别所有同名称的柱子。

七、补画CAD线在识别柱和其他构件过程中，当CAD图形中的线段绘制有遗漏时会影响到之后的构件识别，这时可以通过补画CAD线的功能来进行绘制，该功能可以对该名称所对应的构件图元进行编辑，如补充线、删除、延伸、偏移等操作八、墙的识别墙提取的步骤：提取墙边线→提取墙厚→识别墙。

在识别墙之前最好先识别好柱。

同时设计人员在设计图纸时，往往不考虑坐标位置，CAD图形导入到GGJ10.0后往往是错位的，例如柱图导入后，再导入墙图时，发现墙图和柱图存在错位的情况。

这时我们需要利用“重定位CAD图形”的功能将CAD图形中墙的轴网与已经导入的轴网重合。

九、门-窗洞的识别门窗洞提取的步骤：识别门窗表→识别门窗洞。

在识别门窗表中要注意框选时只需框选门窗编号和洞口尺寸两列信息即可，不要将整个门窗表全部框选，框选的无用信息越多识别率越低。

同时由于门窗是墙的附属构件，所以在识别门窗构件前需要进行墙体的识别，并把已经识别的墙显示出来。

十、梁的识别识别梁的前提是需先识别柱（主要是为了识别跨数，判断支座），梁识别也是先提取图层，然后对提取的图层进行识别：梁图层提取分梁线提取、梁集中标注提取、梁原位标注提取。

B、识别分两步：先利用自动识别和点选识别的方式识别梁构件图元和集中标注信息，最后利用单构件识别和点选识别的方式识别梁原位标注信息。

这样，就可以快速将梁以及钢筋信息识别到软件中了。

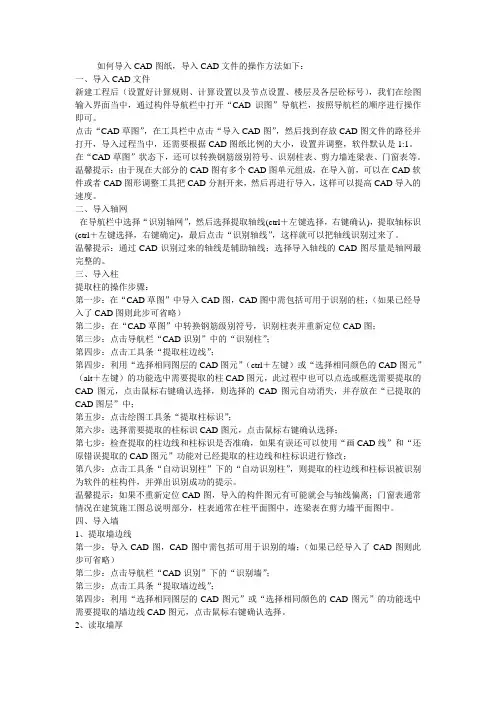

CAD图形的导入中，我们还可以借助“保存CAD图形”、“清除CAD 图形”、“显示CAD图形”、“设置CAD图形显示状态”、“只显示选中的CAD图元所在的图层”、“隐藏选中的CAD图元所在的图层”的功能来辅助我们快速完成CAD图形的导入导入CAD文件的操作方法详解通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。

一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

温馨提示：如果不重新定位CAD图，导入的构件图元有可能就会与轴线偏离；门窗表通常情况在建筑施工图总说明部分，柱表通常在柱平面图中，连梁表在剪力墙平面图中。

四、导入墙1、提取墙边线第一步：导入CAD图，CAD图中需包括可用于识别的墙；（如果已经导入了CAD图则此步可省略）第二步：点击导航栏“CAD识别”下的“识别墙”；第三步：点击工具条“提取墙边线”；第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD 图元”的功能选中需要提取的墙边线CAD图元，点击鼠标右键确认选择。

2、读取墙厚第一步：点击绘图工具条“读取墙厚”，此时绘图区域之显示刚刚提取的墙边线；第二步：按鼠标左键选择墙的两条边线，然后点击右键将弹出“创建墙构件”窗口，窗口中已经识别了墙的厚度，并默认了钢筋信息，只需要输入墙的名称，并修改钢筋信息等参数，点击确认则墙构件建立完毕；第三步：重复第二步操作，读取其他厚度的墙构件。

3、识别墙第一步：点击工具条中的“识别”按钮，软件弹出确认窗口，提示“建议识别墙前先画好柱，此时识别出的墙的端头会自动延伸到柱内，是否继续”，点击“是”即可。

第二步：点击“退出”退出自动识别命令。

五、导入门窗1、提取门窗标识第一步：在CAD草图中导入CAD图，CAD图中需包括可用于识别的门窗，识别门窗表；（如果已经导入了CAD图则此步可省略）第二步：点击导航栏“CAD识别”下的“识别门窗洞”；第三步：点击工具条中的“提取门窗标识”；第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD 图元”的功能选中需要提取的门窗标识CAD图元，点击鼠标右键确认选择；2、提取墙边线第一步：点击绘图工具条“提取墙边线”；第二步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD 图元”的功能选中需要提取的墙边线CAD图元，点击鼠标右键确认选择；3、自动识别门窗第一步：点击“设置CAD图层显示状态”或按“F7”键打开“设置CAD图层显示状态”窗口，将已提取的CAD图层中门窗标识、墙边线显示，将CAD原始图层隐藏；第二步：检查提取的门窗标识和墙边线是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的门窗标识和墙边线进行修改；第三步：点击工具条“自动识别门窗”下的“自动识别门窗”，则提取的门窗标识和墙边线被识别为软件的门窗构件，并弹出识别成功的提示。

温馨提示：在识别门窗之前一定要确认已经绘制了墙并建立了门窗构件（提取CAD图中的门窗表）。

六、导入梁1、提取梁边线第一步：在CAD草图中导入CAD图，CAD图中需包括可用于识别的梁；（如果已经导入了CAD图则此步可省略）第二步：点击导航栏中的“CAD识别”下的“识别梁”；第三步：点击工具条“提取梁边线”；第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁边线CAD图元；2、自动提取梁标注第一步：点击工具条中的“提取梁标注”下的“自动提取梁标注”；第二步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁标注CAD图元，包括集中标注和原位标注；也可以利用“提取梁集中标注”“和提取梁原位标注”分别进行提取；3、自动识别梁点击工具条中的“识别梁”按钮选择“自动识别梁”即可自动识别梁构件（建议识别梁之前先画好柱构件，这样识别梁跨更为准确）；4、识别原位标注第一步：点击工具条中的“识别原位标注”按钮选择“单构件识别梁原位标注”；第二步：鼠标左键选择需要识别的梁，右键确认即可识别梁的原位标注信息，依次类推则可以识别其它梁的原位标注信息。
