轻钢结构厂房构造培训课件
钢结构厂房ppt课件
精选课件
36
精选课件
18
九直拉条
拉条只能用于受拉，保持檩条的侧 向稳定；但同时需要在局部位置为 檩条设置能受压的支撑，就是拉条 ＋套管
精选课件
19
十斜拉条
斜拉条是放在屋面檩条或者墙面墙梁 之间的，用来增加檩条或墙梁的侧向 刚度的。一般使用光圆钢筋来制作。
精选课件
20
十一隅撑
隅撑亦有人定义为连接钢梁和檩条的接近45度方向斜 撑(在梁上的连接点靠近梁的下翼缘板).隅撑与钢架构件腹 板的夹角不宜大于45度。
精选课件
33
二十四自攻钉
钢结构厂房屋面、墙面板都是自攻螺丝来 固定的
钢结构、活动板房等夹芯板自攻螺钉选择： 顶板：7.5cm用135自攻钉 ; 10cm用165自攻
钉。 墙板5cm 用75自攻钉 ; 7.5cm 用100自攻钉;
10cm用125自攻钉。
精选课件
34
二十五
止水钉帽
精选课件
35
二十六结构胶
精选课件
2
单 跨 式 厂房
就是有两排柱子组成的纵向延伸的长方形工业生产空间，屋顶架在两排 柱子上，两排柱子一般是牛腿柱（就是柱子中段挑出一块，用来承重吊 车等）。
精选课件
3
双跨式厂房
就是由两个跨度并列 形成的厂房，一般三 排柱子。以此类推， 多跨厂房，就是三跨 以上的。
精选课件
4
半 钢 结 构 厂 房
30
二 十 一 普 通 螺 栓
钢结构中的普通螺栓是一种工艺螺栓，一般不作为
主要承载零件，只是起到安装时连接作用，或者与
钢结构培训PPT课件
两焊件端面间构成大于30°、小于 135°夹角的接头形式，承载能力较弱，
常用于不重要的结构中。
T形接头
一焊件之端面与另一焊件表面构成复 角或近似直角的接头形式，受力情况 复杂，需采取加强措施。
搭接接头
两焊件部分重叠构成的接头形式，承 载能力低，应力分布不均匀，应避免 使用。
焊接质量检查与验收标准
高强度螺栓连接和铆钉连接承 载能力较高，普通螺栓连接承
载能力较低。
疲劳性能
高强度螺栓连接和铆钉连接疲 劳性能好，普通螺栓连接疲劳
性能较差。
安装拆卸方便性
普通螺栓连接安装拆卸方便， 高强度螺栓连接和铆钉连接安
装拆卸较困难。
适用范围
普通螺栓连接适用于次要结构 部位，高强度螺栓连接和铆钉
连接适用于重要结构部位。
维护保养
根据检查结果制定相应的维护保养 策略，如补漆、更换涂层等，确保 钢结构的防腐、防火性能得到有效 维护。
执行与记录
按照维护保养策略执行相关操作， 并做好记录，以便后续跟踪和管理。
案例分析：典型钢结
06
构工程实例剖析
高层建筑中应用实例分享
上海中心大厦
采用钢框架-核心筒结构体系，高度达632米，为世界第二高楼。通过高强度钢材和先进焊接技术实现结 构轻量化。
防火涂料种类和涂刷技巧
防火涂料种类
根据防火等级和使用要求，选择合适的防火涂料，如膨胀型防火涂料、非膨胀型防火涂料等。
涂刷技巧
施工前对钢结构表面进行处理，确保表面平整、无油污和杂质；涂刷时采用适当的涂刷工具，确保涂层均匀、无 漏刷现象。
维护保养策略制定和执行
定期检查
定期对钢结构进行防腐、防火涂 层检查，发现问题及时处理。
房屋建筑构造课件第12章轻钢结构厂房
1 概述
一、轻钢结构厂房的特点及适用范围
随着我国建筑业的不断发展，钢结构因其建设速度快、适应条件广泛等特 点，建造数量越来越多，其特有的构造形式也越来越受到普遍关注。钢结构厂 房按其承重结构的类型可分为普通钢结构厂房和轻型钢结构厂房两种，普通钢 结构厂房在构造组成上与钢筋混凝土厂房大同小异。而轻型钢结构是在普通钢 结构的基础上发展起来的一种新型结构形式，它包括所有轻型屋面下采用的钢 结构。
2 门式刚架结构
图12-14 墙面墙梁布置
3
轻钢结构厂房的维护构件 及节点构造
3 轻钢结构厂房的维护构件及节点构造
一、维护构件的类型
轻 钢 结 构 厂 房 的 屋 面 和 墙 面 是 由 彩 色 压 型 钢 板 （简 称 为 彩 钢 板 或 压 型 板） 、 保温隔热层组成的围护结构。
彩 色 压 型 钢 板 采 用 热 涂 锌 钢 板 或 彩 色 涂 锌 钢 板 ， 经 辊 压 冷 弯 成 各 种 波 形 ，具 有轻质、高强、抗震、防火、施工方便、美观等优点。彩钢板很薄，包括涂层 在 内 ， 厚 度 也 仅 为 0.5 ～0.6mm 。 彩 钢 板 按 波 形 截 面 可 分 为 ： 高 波 板 ， 波 高 大 于 75mm， 宜 用 作 屋 面 板 ； 中 波 板 ， 波 高 50 ～75mm， 宜 用 作 楼 面 板 和 中 小 跨 度 的 屋 面 板 ； 低 波 板 ， 波 高 小 于 50mm， 宜 用 作 墙 面 板 ， 如 图 12-15 所 示 。
2 门式刚架结构
图12-11 拉条和撑杆 a）直拉条 b）斜拉条 c）剪刀拉条 d）撑杆
2 门式刚架结构
当 屋 面 坡 度 i≥1／10 或 檩 条 跨 度 l ＞4m 时 ， 应 在 檩 条 跨 中 受 压 翼 缘 设 置 一 道 拉 条 ； 当 跨 度 大 于 6m 时 ， 宜 在 檩 条 三 分 点 处 各 设 一 道 拉 条 ， 如 图 12-12 所 示 。
轻钢结构厂房构造
第十二章轻钢结构厂房构造教学要求1、熟悉轻型钢结构的构造组成；2、熟悉刚架和屋架的形式；熟悉屋架的支座节点构造。
重点难点本章重点：轻型钢结构的构造组成；刚架和屋架的形式。
主要内容12.1 概述轻型钢结构是在普通钢结构的基础上发展起来的一种新型结构形式，它包括所有轻型屋面下采用的钢结构。
与普通钢结构相比，有较好的经济指标。
轻型钢结构不仅自重轻、钢材用量省、施工速度快，而且它本身具有较强的抗震能力，并能提高整个房屋的综合抗震性能。
是目前工业厂房应用较广泛的一种结构。
轻型钢结构由基础梁、柱、檩条、层面和墙体组成（图12-1）。
图12-1 轻钢结构单层轻型房屋一般采用门式刚架(图12-2)、屋架(图12-3)和网架(图12-4) 为承重结构，其上设檩条、屋面板(或板檩合一的轻质大型屋面板)，下设柱(对刚架则梁柱合一)、基础，柱外侧有轻质墙架，柱内侧可设吊车梁。
图12-2 门式钢架图12-3屋架图12-4 网架12.2 门式刚架刚架结构是梁、柱单元构件的组合体，应用较多的为单跨、双跨或多跨的单、双坡门式刚架，其形式见图12-5。
图12-5 门式刚架的形式12.3 屋架1、屋架的结构形式屋架的结构形式主要取决于所采用的屋面材料和房屋的使用要求。
主要以三角形屋架、三角拱屋架和梭形屋架、平坡梯形钢屋架为主(图12-6)。
轻型钢屋架与普通钢屋架在本质上无多大差别，两者的设计方法原则相同，只是轻型钢屋架的杆件截面尺寸较小，连接构造和使用条件稍有不同。
2、支座节点构造图12-7是铰接梯形屋架支座节点的两种典型做法。
图12-6 轻型梯形钢屋架图12-5 梯形屋架铰接支座节点。
钢结构厂房构造PPT课件
精选ppt课件2021
51
精选ppt课件2021
检修梯52
屋面检修梯
精选ppt课件2021
53
屋面检修梯
精选ppt课件2021
54
屋面检修梯
精选ppt课件2021
55
3.3 金属梯与走道板
3.3.2 走道板
走道板又称安全走道板，是为维修吊车轨道和检修吊 车而设。走道板均沿吊梁顶面铺设，见图6-3-3-一侧设走道板。走道板在厂房中的位置有以下几种： • 在边柱位置：利用吊车梁与外墙间的空隙设走道板 • 在中柱位置：当中列柱上只有一列吊车梁时，设一列走道 板，并在上柱内侧考虑通行宽度；当有两列吊车梁，且标 高相同时，可设一列走道板并考虑两侧通行时的宽度；当 其标高相差很大或为双层吊车，则根据需要设两层走道板
直钢梯的宽度一般为600mm；斜钢梯的宽度为800mm。
为了便于管理，梯的下端距室外地面宜≥2m，梯与外墙的
表面距离通常不小于250mm。梯梁用焊接的角钢埋入墙内，
墙预留260mm×260mm孔，深度最小为240mm，然后用
C15混凝土嵌固或做成带角钢的预制块随墙砌固
精选ppt课件2021
50
图6-3-3-3 消防检修梯
1.作业平台梯
为节约钢材及减少占地，作业平台梯的坡度有45°、 59°、73°及90°等，前三种均为斜梯，后一种为直梯。 45°坡度较小，宽度采用800mm，其休息平台高度不大于 4800mm；59°宽度有600和800mm两种，休息平台高度不 超过5400mm；73°梯休息平台高度不超过5400mm，当工 作平台高于斜梯第一个休息平台时，可作成双跑或多跑梯； 90°梯的休息平台高度不超过4800mm
精选ppt课件2021
钢结构工程培训课件
钢结构工程培训课件1. 简介1.1 课程背景钢结构是现代高层建筑和大跨度建筑的主要结构形式之一，也是国家重点发展的工程建设领域。
钢结构工程具有轻质化、高强度、抗震性能优良等特点，被广泛应用于工业厂房、体育馆、展览馆、桥梁等建筑项目。
本课程为钢结构工程学习者提供全面的培训和指导，旨在帮助学习者熟悉钢结构工程的基本知识、设计原理、施工技术等内容。
1.2 课程目标•掌握钢结构工程基本概念和术语。
•理解钢结构工程的设计原理和施工技术。
•学会使用相关软件进行钢结构工程设计和分析。
•能够独立完成钢结构工程的设计和施工方案。
2. 钢结构工程概述2.1 钢结构的定义钢结构是由钢材组成的结构体系，包括钢柱、钢梁、钢桁架等组成部分。
2.2 钢结构的特点•轻质化：相比传统的混凝土结构，钢结构的自重轻，可以减少地基负荷。
•高强度：钢材具有高强度和优良的韧性，在相同荷载条件下，钢结构的材料用量比混凝土结构少。
•施工周期短：钢结构的制造和施工速度快，可以缩短工期。
•可拆装：钢结构可以拆卸和重复使用，具有较好的可持续性。
•抗震性能好：钢结构的刚度和强度好，对地震力有较好的承载能力。
2.3 钢结构工程的应用领域•工业厂房：如汽车制造厂、电子工厂、钢铁厂等。
•体育馆和展览馆：如体育馆、会展中心等。
•桥梁和高耸建筑：如大跨度桥梁、摩天大楼等。
3. 钢结构工程的设计原理3.1 荷载分析3.1.1 建筑荷载•常规荷载：包括建筑自重、活载和雪载等。
•地震荷载：根据地震区划和建筑的重要性等级确定。
3.1.2 环境荷载•温度荷载：考虑钢结构在不同温度下的膨胀和收缩。
•风荷载：根据地区气象数据确定，考虑风向、风速等因素。
3.2 结构分析3.2.1 静力分析•计算各构件的内力和位移。
•确定结构的稳定性和刚度。
3.2.2 动力分析•分析结构在地震等动力荷载下的反应。
•确定结构的抗震性能。
3.3 构件设计3.3.1 钢柱和钢梁的设计•根据荷载和分析结果，确定构件的截面尺寸。
PPT课件钢结构工程施工培训(2024)
钢构件变形
对于因运输、安装等原因造成的钢构 件变形，采用矫正、加固等方法进行 处理。
涂层损坏
对涂层损坏部分进行清理、修补，重 新涂装，确保钢构件的防腐性能。
螺栓松动
对松动的螺栓进行紧固处理，确保连 接牢固可靠。
2024/1/29
28
07
安全防护措施与应急预案制定
2024/1/29
29
高空作业安全防护措施
基础验收
检查基础混凝土强度、尺寸偏差、平整度等是否 符合设计要求。
放线定位
根据施工图纸和现场实际情况，确定钢结构安装 的基准线和控制点。
标高控制
设置标高控制点，确保钢结构安装的垂直度和水 平度。
2024/1/29
22
钢柱安装与校正方法
2024/1/29
钢柱安装
根据施工图纸和放线定位结果，进行钢柱的安装和固定。
垂直度校正
使用经纬仪或线锤等工具，对钢柱进行垂直度校正，确保其垂直 度符合设计要求。
标高和轴线调整
根据标高控制点和轴线控制点，对钢柱进行标高和轴线的调整。
23
钢梁安装与连接方式
钢梁安装
连接方式
根据施工图纸和现场实际情况，进行钢梁 的安装和固定。
钢梁与钢柱、钢梁与钢梁之间的连接方式 包括焊接、螺栓连接等，需根据设计要求 选择合适的连接方式。
定最不利荷载效应。
计算方法
采用弹性力学、塑性力学等理论 和方法，对结构进行内力、变形
和稳定性分析。
2024/1/29
15
结构稳定性与抗震设计
2024/1/29
稳定性设计
01
通过限制长细比、设置支撑等措施，确保结构整体和局部稳定
性，防止失稳破坏。
钢结构培训PPT课件
楼面活荷载、屋面活荷载、雪荷载、风荷载等
荷载取值及组合规则
偶然荷载
地震作用、爆炸力、撞击力等
基本组合
考虑永久荷载和可变荷载的标准值组合
荷载取值及组合规则
频遇组合
考虑永久荷载和可变荷载的频遇值组 合
准永久组合
考虑永久荷载和可变荷载的准永久值 组合
内力分析和截面设计
要点一
弹性力学方法
基于弹性力学理论，采用有限元、有限差分等方法进行分 析
铆钉连接
利用铆钉将两个或多个构件连接在一 起，常用于轻型钢结构中。
销轴连接
通过销轴和孔的连接方式实现构件的 连接，具有较好的拆卸性。
卡扣连接
利用卡扣和卡槽的配合实现快速连接， 常用于临时性或可拆卸的钢结构中。
植筋连接
在混凝土中植入钢筋或钢板，实现与 钢结构的连接，常用于钢-混凝土组 合结构中。
04 结构设计与计算方法
针对核心筒结构的特点，选用高强度、低合金钢 材，通过精细化加工和焊接技术，确保结构的承 载力和稳定性。
施工技术与难点
核心筒施工涉及大量高空作业和精密定位技术， 需要采用先进的施工设备和工艺，确保施工质量 和安全。
案例二：大跨度桥梁中悬索桥结构剖析
悬索桥结构特点
悬索桥是一种以缆索为主要承重构件的桥梁结构，具有跨 度大、造型美观、适应性强等优点。
钢结构优势与局限性
工业化程度高
钢结构构件可以工厂化生产，质量稳 定，安装方便，缩短了施工周期。
节能环保
钢材可回收利用，符合绿色建筑和可 持续发展的要求。
钢结构优势与局限性
01
02
03
耐腐蚀性差
钢材易锈蚀，需要采取防 护措施。
耐火性差
钢结构厂房基本知识分解课件
钢结构厂房基本知识分解课件一、钢结构厂房的定义与特点钢结构厂房是指主要的承重构件由钢材组成的厂房建筑。
与传统的混凝土结构厂房相比，它具有一系列显著的特点。
首先，钢结构厂房的强度高。
钢材的强度远高于混凝土，这使得钢结构能够承受更大的荷载，从而可以设计出更大跨度和更高高度的厂房空间，满足现代工业生产对于大空间的需求。
其次，钢结构厂房的重量轻。
相比混凝土结构，钢材的密度较小，因此在相同承载能力的情况下，钢结构的自重更轻，这有助于减少基础的造价，并便于运输和安装。
再者，钢结构厂房的施工周期短。
由于钢结构构件大多在工厂预制完成，现场只需进行简单的拼装和焊接，大大缩短了施工时间，能够让企业更快地投入生产使用，提高经济效益。
另外，钢结构厂房具有良好的可重复性和可回收性。
如果厂房需要拆除或搬迁，钢结构构件可以拆卸下来重复利用，减少了资源浪费，符合可持续发展的理念。
二、钢结构厂房的组成部分钢结构厂房主要由以下几个部分组成：1、钢结构框架柱：承受竖向荷载和水平荷载，将厂房的重量传递到基础。
梁：承担楼板和屋面板传来的荷载，并将其传递给柱。
支撑体系：包括屋盖支撑和柱间支撑，用于增强厂房的整体稳定性。
2、屋盖系统屋面板：常用的有彩钢板、夹芯板等，起到防水和保温的作用。
檩条：支撑屋面板，并将屋面板的荷载传递给屋架。
3、墙面系统墙板：同样有彩钢板、夹芯板等选择，起到围护和分隔的作用。
墙梁：支撑墙板，将墙板的荷载传递给柱。
4、基础独立基础：常见于轻型钢结构厂房。
条形基础：适用于中型和重型钢结构厂房。
5、门窗要满足采光、通风和人员进出的需求，同时具备良好的密封性和安全性。
三、钢结构厂房的设计要点1、结构选型根据厂房的使用功能、跨度、高度、荷载等因素，选择合适的钢结构形式，如门式刚架、网架结构、桁架结构等。
2、荷载计算准确计算恒载（结构自重、屋面板和墙板重量等）、活载（人员、设备、雪载、风载等），以确保结构的安全性和稳定性。
3、抗震设计根据厂房所在地区的抗震设防烈度，进行合理的抗震设计，包括加强节点连接、设置抗震支撑等。
轻钢结构厂房培训课件
轻钢结构厂房培训课件轻钢结构厂房培训课件随着工业化进程的不断推进，轻钢结构厂房作为一种新型建筑形式，逐渐受到了广泛关注。
相比传统的混凝土建筑，轻钢结构厂房具有重量轻、强度高、施工快速等优势，因此在工业领域得到了广泛应用。
本次培训课件将从轻钢结构厂房的定义、特点、设计及施工等方面进行介绍，以帮助大家更好地理解和应用轻钢结构厂房。
一、轻钢结构厂房的定义及特点轻钢结构厂房是一种以钢材为主要结构材料，通过一定的连接方式将钢材构件组合而成的建筑形式。
与传统的混凝土建筑相比，轻钢结构厂房具有以下几个显著特点：1. 重量轻：轻钢结构厂房采用轻型钢材作为主要结构材料，相比传统的混凝土建筑，其重量要轻很多。
这不仅减轻了基础的负荷，降低了建筑成本，还方便了运输和安装。
2. 强度高：轻钢结构厂房采用高强度钢材，具有良好的抗震性能和承载能力。
在地震等自然灾害发生时，轻钢结构厂房能够有效保护人员和设备的安全。
3. 施工快速：轻钢结构厂房的构件制作工艺成熟，可以实现模块化生产，大大缩短了施工周期。
此外，轻钢结构厂房的施工过程不受季节和气候的限制，可以在任何时间进行。
二、轻钢结构厂房的设计与施工1. 设计阶段：轻钢结构厂房的设计需要考虑多个因素，包括建筑用途、荷载要求、抗震性能等。
设计人员需要根据这些要求进行结构设计，确定合适的构件尺寸和连接方式。
2. 材料准备：在施工前，需要准备好所需的轻型钢材和其他辅助材料。
轻型钢材应符合相关标准和规范，并经过质量检测。
3. 施工过程：轻钢结构厂房的施工过程包括基础施工、构件制作和现场安装。
首先，需要根据设计要求进行基础施工，确保地基的稳固。
然后，制作轻型钢构件，并进行质量检验。
最后，将构件运至现场，按照设计图纸进行安装。
4. 完工验收：施工完成后，需要进行完工验收。
验收人员将检查轻钢结构厂房的质量、安全性和功能性，确保其符合相关标准和规范。
三、轻钢结构厂房的应用领域轻钢结构厂房广泛应用于各个领域，包括工业、商业和农业等。
房屋建筑构造课件第12章轻钢结构厂房
2 门式刚架结构
图12-9 刚性系杆与钢柱连接
2 门式刚架结构
四、屋面檀条、拉杆、撑杆及隅撑
檩条一般采用C形和Z形冷弯薄壁型钢，跨度由主刚架柱距确定，间距根据 屋 面 板 宽 度 确 定 。 檩 条 通 过 檩 托 与 钢 架 连 接 ， 如 图 12-10 所 示 。
一、门式刚架的形式及尺寸
（一）门式刚架的形式
门 式 刚 架 的 常 用 形 式 有 单 跨 、 双 跨 或 多 跨 的 单 、 双 坡 门 式 刚 架 （根 据 需 要 可 带 挑 檐 或 毗 屋） （图 12-2） 。 根 据 通 风 、 采 光 的 需 要 ， 这 种 刚 架 厂 房 可 设 置 通 风 口、采光带和天窗架等。
2.屋面支撑
在设置柱间支撑的开间应设置屋面支撑。屋面支撑一般采用带张紧装置的 十 字 交 叉 圆 钢 支 撑 ， 如 图 12-7 所 示 。
2 门式刚架结构
图12-7 屋面支撑
2 门式刚架结构
3.刚性系杆
在柱顶、屋脊应沿厂房全长设置刚性系杆，刚性系杆的构造及与钢柱的连 接 如 图 12-8 、图 12-9 所 示 。
1 概述
二、轻钢结构厂房的组成
（1） 门 式 刚 架 门 式 刚 架 用 焊 接 H 型 钢 （等 截 面 或 变 截 面） 、 热 轧 H 型 钢 （等 截 面）构 成 的 结 构 作 为 主 要 承 重 骨 架 。
（2） 檩 条 、 墙 梁 用 冷 弯 薄 壁 型 钢 （C 形 、 Z 形） 做 檩 条 、 墙 梁 ， 将 屋 面 、 墙面所受荷载通过檩条、墙梁传给门式刚架。
2 门式刚架结构
图12-5 柱间柔性支撑
2 门式刚架结构
钢结构工程培训PPT课件课件
钢结构的应用领域
建筑领域
高层大型建筑、大跨度 跨越桥梁、大型工业厂
房等。
交通领域
高速铁路桥梁、地铁车 辆段、公路桥梁等。
工业领域
重型机械制造、化工设 备安装、电力设施建设
等。
船舶与车辆制造
大型船舶、大型车辆的 制造与维修。
钢结构的优势与局限性
优势
强度高、自重轻、塑性和韧性好、制造安装方便、环保节能 等。
防腐设计
采用防锈漆、热镀锌等防腐措施 ，提高钢结构的使用寿命。
防火设计
采用防火涂料、耐火砖等防火措 施，提高钢结构的耐火等级。
03 钢结构的加工与制作
钢结构的放样与下料
01
根据施工图纸和工艺要求， 对钢结构进行放样，确定各 部件的尺寸和形状。
02
03
04
根据放样结果，对钢材进行 切割、剪裁和矫形，为后续 加工提供合格的原材料。
临时支撑与固定
在安装过程中设置临时支撑和固定 措施，确保结构稳定性和施工安全。
高层建筑的钢结构安装
案例
上海中心大厦
安装过程
采用分段制作、运输和整体提升的方 法进行安装，同时配备高精度测量和
定位设备。
简介
上海中心大厦是中国第一高楼，采用 钢结构设计，高达632米。
实际效果
建成后成为中国乃至世界范围内高层 建筑钢结构的代表之一。
基础工程
包括桩基、基础土方开挖、垫 层铺设等。
吊装与安装
将加工好的钢构件按照设计要 求进行吊装和安装。
施工准备
包括现场勘查、设计图纸审核、 材料采购等。
钢构件制作
按照设计图纸，对钢材进行切 割、焊接、拼装等加工。
验收与检测
完成安装后，进行质量检测和 验收，确保符合设计要求。
钢结构厂房构造课件
3.1压型钢板外墙 3.1.3围护结构（外墙、屋面板）的保温层厚度确 定
外墙及屋面的保温能力可简单地以其热阻的大 小来衡量。热阻越大，通过的热量越少，其保温性能越好。 但热阻过大，就意味着浪费，会增加土建投资。因此，对 围护结构热阻的取值大小有一个最低限值的要求，即最小 总热阻，见下式：
（公式6-3-1-1）
图6-3-2-1 压型钢板屋面及檐沟构造
图6.3.2.2 屋脊节点构造 3-2-3 檐沟构造
图6-
图6-3-2-4双层板屋面构造
图6-3-2-7 屋面变形缝构造
图6-3-2-5 内天沟构造
图6-3-2-6
钢结构厂房矩形天窗
彩钢屋面板
钢天沟
压型钢板屋面
图6-3-0-1钢结构厂房构建组成
轧钢车间内景
轧 钢 预 热
轧
机
在
工
作
轧钢车间内景
中
正在轧制的钢材
轧钢车间切割工段
钢坯仓库
第3章 钢结构厂房构造 3.1压型钢板外墙 3.1.1外墙材料
1. 分类 (1) 非保温单层压型钢板： 目前使用较多的为彩色涂层镀锌钢板。一般为0.41.6mm厚波形板。彩色涂层镀锌钢板具有较高的耐温性和 耐腐蚀性，一般使用寿命可达二十年左右

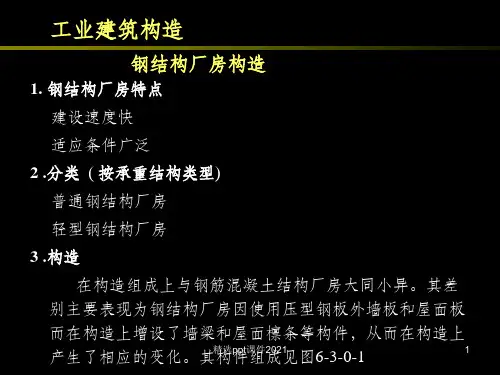

第6篇 工业建筑构造
第3章 钢结构厂房构造
1. 钢结构厂房特点 建设速度快 适应条件广泛
2 .分类 ( 按承重结构类型) 普通钢结构厂房 轻型钢结构厂房
3 .构造 在构造组成上与钢筋混凝土结构厂房大同小异。其差
别主要表现为钢结构厂房因使用压型钢板外墙板和屋面板 而在构造上增设了墙梁和屋面檩条等构件，从而在构造上 产生了相应的变化。其构件组成见图6-3-0-1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11.1 轻型钢结构厂房的组成
• 轻型钢结构是在普通钢结构的基础上发展起来的一种 新型结构形式，它包括所有轻型屋面下采பைடு நூலகம்的钢结构。
• 与普通钢结构相比，有较好的经济指标。
• 轻型钢结构由基础梁、柱、檩条、层面和墙体组成 （图11-1）。
• 单层轻型房屋一般采用门式刚架(图11-2)、屋架(图 11-3)和网架(图11-4) 为承重结构，其上设檩条、屋 面板(或板檩合一的轻质大型屋面板)，下设柱(对刚架 则梁柱合一)、基础，柱外侧有轻质墙架，柱内侧可设 吊车梁。
（二） 刚架柱脚
➢ 门式刚架轻型房屋钢结构的柱脚宜采用平板式铰接柱脚
(图11-7a、b)。当有必要时，也可采用刚性柱脚如 (图11-7c、d)。
（三） 牛腿
➢ 牛腿的构造见图11-8。
由于H型钢在经济和性能上优于工字钢， 目前轻钢结构厂房柱及梁大都采用H型 钢结构。下面介绍主要生产工艺流程：
• 1.切割下料 • 2.H型钢组立 • 3.H型钢焊接 • 4.H型钢翼缘矫正 • 5.抛丸除锈涂装 • 6.成品
1、切割下料(多头直条切割机)
多头同时切割可以同时进行， 并保证板条两边变形均匀。
2、H型钢组立(H型钢组立机)
把切割好的板条组成H型钢， 并点焊固定
2、H型钢组立(H型钢组立机)
把切割好的板条组成H型钢， 并点焊固定
H 型钢焊接(H型钢焊接机)
用自动埋弧焊机进行焊接
H型钢翼缘矫正(H型钢矫正机)
（一） 空腹式檩条：空腹式檩条由角钢的上、下弦和缀 板焊接组成，其主要特点是用钢量较少，能合理地利用小 角钢和薄钢板，因缀板间距较密，拼装和焊接的工作量较 大，故应用较少。
（二） 格构式檩条：格构式檩条可采用平面桁架式、空 间桁架式及下撑式檩条。
• 二、 檩条的连接构造
一、檩条形式 （一） 实腹式檩条
檩条与屋面应可靠连接，以保证屋面能起阻 止檩条侧向失稳和扭转的作用，这对一般不需验 算整体稳定性的实腹式檩条尤为重要。
檩条与压型钢板屋面的连接，宜采用带橡胶 垫圈的自攻螺钉。 （三） 檩条的拉条和撑杆：互相采用螺栓连接。
（一） 檩条在屋架(刚架) 上的布置和搁置
1、为使屋架上弦杆不产生弯矩，檩条宜位于屋架上弦节点 处。当采用内天沟时，边檩应尽量靠近天沟。
1、槽钢檩条
（1）普通槽钢檩条（图11-9a）； （2）轻型槽钢檩条
2、高频焊接轻型H型钢檩条；
高频焊接轻型H型钢系引进国外先进技术生产的
一种轻型型钢（图11-9b），具有腹板薄、抗弯刚
度 好、两主轴方向的惯性矩比较接近，以及翼缘 板平直易于连接等优点。
3、卷边槽形冷弯薄壁型钢檩条：卷边槽形(C形)冷弯薄 壁型钢檩条（图12-9c）的截面互换性大，应用普遍， 用钢量省，制造和安装方便。
• 7、支撑可做得较轻便。将其直接或用水平节点板 连接在腹板上，可采用张紧的圆钢。
• 8、结构构件可全部在工厂制作，工业化程度高。 构件单元可根据运输条件划分，单元之间在现场 用螺栓相连，安装方便快速，土建施工量小。
二、门式刚架节点构造
（一）横梁和柱连接及横梁拼接
➢ 门式刚架横梁与柱的连接，可采用端板竖放(图11-6a) 、 端板斜放(图11-6b) 和端板平放(图11-6c) 。横梁拼接时 宜使端板与构件外缘垂直(图11-6d)。
对焊缝横向收缩引起的翼缘板变形进行校正
H型钢抛丸除锈(H型钢抛丸机)
完成端板、筋板焊接、钻孔等工作 后进行抛丸除锈
成品(涂装)
在完成整体矫正后，进行涂装，H型钢制作完毕
常用彩板840型
常用彩板867型
常用彩板880型
常用彩板760型
常用彩板加工设备
11.3 檩 条
• 一、檩条的形式：檩条宜优先采用实腹式构件，也可采用 空腹式或格构式构件。檩条一般为单跨简支构件，实腹式 檩条也可是连续构件。
2、实腹式檩条的截面均宜垂直于屋面坡面。 3、桁架式檩条的上弦杆宜垂直于屋架上弦杆，而腹杆和下
弦杆宜垂直于地面。 4、脊檩方案：实腹式檩条应采用双檩方案，屋脊檩条可用
4、卷边Z形冷弯薄壁型钢檩条：分直卷边Z形（图12-9d） 和斜卷边Z形（图12-9e）。它的主平面x轴的刚度大， 用作檩条时挠度小，用钢量省，制造和安装方便。斜 卷边Z形钢存放时还可叠层堆放，占地少。当屋面坡度 较大时，这种檩条的应用较为普遍。
二、 檩条的连接构造
（一） 檩条在屋架(刚架)上的布置和搁置 （二） 檩条与屋面的连接
• 4、刚架可采用变截面，截面与弯矩成正比；变截面时根 据需要可改变腹板的高度和厚度及翼缘的宽度，做到材尽 其用。
一 刚架的形式及特点
• 5、刚架的腹板可按有效宽度设计，即允许部分腹 板失稳，并可利用其屈曲后强度。
• 6、竖向荷载通常是设计的控制荷载，但当风荷 载较大或房屋较高时，风荷载的作用不应忽视。 在轻屋面门式刚架中，地震作用一般不起控制作 用。
图11-5 门式刚架的形式
一 刚架的形式及特点
• 1、采用轻型屋面，不仅可减小梁柱截面尺寸，基础也相 应减小。
• 2、在多跨建筑中可做成一个屋脊的大双坡屋面，为长坡 面排水创造了条件。设中间柱可减小横梁的跨度，从而降 低造价。中间柱采用钢管制作的上下铰接摇摆柱，占空间 小。
• 3、刚架的侧向刚度有檩条的支撑保证，省去纵向刚性构 件，并减小翼缘宽度。
第十一章轻钢结构厂房构造
11.1 轻型钢结构厂房的组成 11.2 门式刚架 11.3 檩条 11.4 压型钢板外墙及屋面
11 轻钢结构厂房构造学习目标
1. 熟悉刚架和屋架的形式，了解相关节点的 构造。
2.熟悉轻钢檩条的连接构造。
3. 熟悉轻型墙面、屋面的节点构造。
11 轻钢结构厂房构造学习重点
1. 轻型钢结构厂房的组成和形式。 2. 保温压型钢板墙面和屋面节点的构造。 3. 檩条的类型和布置方式。 4. 刚架的形式和节点的构造。
图11-1 轻钢结构
图11-2 门式刚架
图11-3 屋架
图11-4 网架
11.2 门式刚架
• 一、刚架的形式及特点: 刚架结构是梁、柱单元 构件的组合体,应用较多的为单跨、双跨或多跨的 单、双坡门式刚架 ,其形式见图11-5。
• 二、门式刚架节点构造 （1）、横梁和柱连接及横梁拼接 （2）、刚架柱脚 （3）、牛腿
