斜拉桥设计规范斜拉桥是一种具有特殊结构形式和设计理论的大型桥梁，其特点是主体斜拉索、悬臂桥面板和斜拉塔等部分构件协同工作，形成了独特的桥体形态和力学性能。

斜拉桥的设计规范对于确保其安全性和可靠性至关重要，下面将从桥梁设计和材料选用两方面对斜拉桥设计规范进行详细说明。

一、桥梁设计（一）结构形式设计：1. 桥面板宽度设计应满足通行安全需求，结构形式应符合规范要求，并考虑特殊气候和地质条件对桥梁的影响。

2. 悬臂长度和主跨设计应合理，力学性能稳定可靠，满足承载能力和服务性能的要求。

3. 斜拉索的布置形式和角度应按照设计规范来确定，斜拉塔的高度应满足结构性能和美观要求。

（二）斜拉索设计：1. 斜拉索应选用高强度、耐腐蚀的材料，满足桥梁设计寿命要求。

2. 斜拉索的预应力应按照规范要求进行计算和施工，确保其稳定可靠。

3. 斜拉索的锚固端和张拉端应设置合理的补偿装置，以确保索力的持久稳定和桥面板的上下变形满足规范要求。

（三）桥梁静力学和动力学分析：1. 桥梁结构应进行全面的静力学和动力学计算，满足设计要求，并考虑抗风、抗震和抗冰等特殊荷载条件。

2. 斜拉桥应进行稳定性分析，确保其在各种工况下不发生失稳或翻转的现象。

3. 桥梁应进行设计寿命内的疲劳分析和振动分析，确保其安全可靠。

二、材料选用（一）混凝土材料：1. 桥面板和斜拉塔的混凝土应选用符合设计要求的高强度混凝土，抗压强度和抗冻性能要满足规范要求。

2. 混凝土材料应具备耐久性，抗化学腐蚀和抗温度变化的性能。

（二）钢材料：1. 斜拉索应采用高强度钢材，抗拉强度和耐腐蚀性能要满足规范要求。

2. 桥梁结构中的钢构件应选用符合设计要求的优质钢材，抗压、抗剪和抗扭强度要满足规范要求。

（三）其他材料：1. 锚固装置和张拉装置应选用高强度、耐久性好的材料，确保其稳定可靠。

2. 防腐涂料和防水材料应选用符合设计要求的环境保护型产品，确保桥梁耐久性和美观性。

综上所述，斜拉桥设计规范涉及到斜拉桥的结构形式、斜拉索设计、桥梁静力学和动力学分析以及材料选用等多个方面，规范的制定和遵守对于斜拉桥的安全性和可靠性至关重要。

为什么有些桥梁需要斜拉桥设计？

为什么有些桥梁需要斜拉桥设计？一、斜拉桥结构简介斜拉桥是一种采用斜拉索支撑主梁的桥梁结构，其设计独特，具有一系列独特的优势。

斜拉桥通常由塔楼、拉索和主梁三部分组成。

塔楼作为桥梁的支撑点，将拉索与主梁连接起来。

拉索根据需要的张力，通过塔楼连接到主梁，使得主梁得以支撑。

二、延长主梁跨度的设计需求1. 跨越宽度需求：有些地区的桥梁需要跨越非常宽的河流或峡谷，传统的梁桥结构无法满足跨度的需求。

斜拉桥能够通过拉索的支撑，实现更大的跨度，解决了跨越宽度限制的问题。

2. 减少桥梁应力：梁桥结构在跨越较大距离时，会受到较大的应力。

而斜拉桥通过将主梁的荷载分散到斜拉索上，减少了主梁的受力情况，从而降低了主梁的应力，提高了桥梁的承载能力。

3. 美学设计需求：斜拉桥的设计不仅考虑到桥梁的功能，还注重桥梁的美学价值。

斜拉桥的斜拉索在桥梁上呈现出独特的形态，赋予了桥梁优雅、流线型的外观，成为了城市地标之一。

三、斜拉桥的优势与局限1. 结构稳定性：斜拉桥采用了三角支撑结构，使得整个桥梁结构更加稳定。

斜拉桥的主梁在受到荷载时，通过拉索将荷载传递到塔楼上，从而实现了力的平衡，增强了整个桥梁结构的稳定性。

2. 经济性：斜拉桥相比于其他桥梁结构，具有较低的建造成本和维护成本。

斜拉桥的斜拉索可以吸收桥梁的荷载，减少了主梁的材料使用量，降低了桥梁的建设成本。

同时，斜拉桥的维护也相对简单，更易于进行定期检查和维修。

3. 局限性：斜拉桥的设计需要考虑多方面的因素，如地震、风速等，以确保结构的稳定性。

斜拉桥对地基设施的要求也较高，需要保证塔楼的稳定性和承载能力，从而带来更多的施工和维护难度。

四、斜拉桥在世界各地的应用案例1. 若尔盖大桥（中国）：作为世界上跨度最大的斜拉桥之一，若尔盖大桥成功跨越了若尔盖河谷，成为了中国西部地区的标志性建筑。

2. 米尔顿马德斯桥（加拿大）：该桥位于加拿大多伦多市，是一座斜拉桥，不仅具有跨越能力，还有着独特的设计风格，成为多伦多的地标之一。

斜拉桥设计要素与结构特性

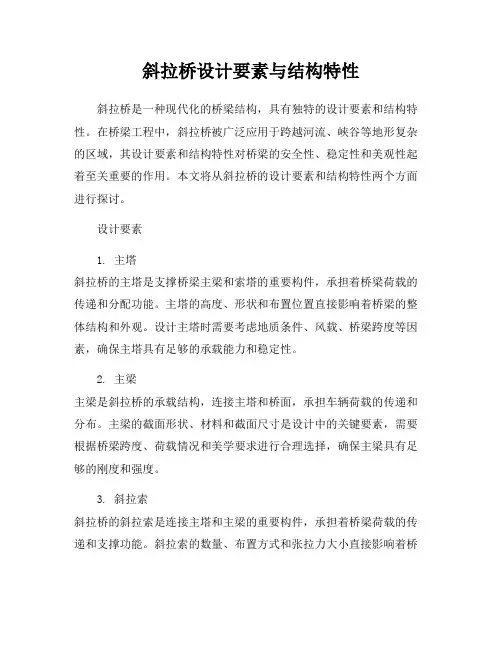

斜拉桥设计要素与结构特性斜拉桥是一种现代化的桥梁结构，具有独特的设计要素和结构特性。

在桥梁工程中，斜拉桥被广泛应用于跨越河流、峡谷等地形复杂的区域，其设计要素和结构特性对桥梁的安全性、稳定性和美观性起着至关重要的作用。

本文将从斜拉桥的设计要素和结构特性两个方面进行探讨。

设计要素1. 主塔斜拉桥的主塔是支撑桥梁主梁和索塔的重要构件，承担着桥梁荷载的传递和分配功能。

主塔的高度、形状和布置位置直接影响着桥梁的整体结构和外观。

设计主塔时需要考虑地质条件、风载、桥梁跨度等因素，确保主塔具有足够的承载能力和稳定性。

2. 主梁主梁是斜拉桥的承载结构，连接主塔和桥面，承担车辆荷载的传递和分布。

主梁的截面形状、材料和截面尺寸是设计中的关键要素，需要根据桥梁跨度、荷载情况和美学要求进行合理选择，确保主梁具有足够的刚度和强度。

3. 斜拉索斜拉桥的斜拉索是连接主塔和主梁的重要构件，承担着桥梁荷载的传递和支撑功能。

斜拉索的数量、布置方式和张拉力大小直接影响着桥梁的受力性能和稳定性。

设计时需要考虑索塔的位置、索带的倾角和索带的材料等因素，确保斜拉索具有良好的受力性能和耐久性。

4. 桥面桥面是斜拉桥上行车的部分，承载着车辆荷载和行人荷载。

桥面的结构形式、材料和铺装方式需要根据交通流量、使用功能和美学要求进行设计，确保桥面具有良好的耐久性和舒适性。

结构特性1. 刚度斜拉桥具有较高的整体刚度，能够有效抵抗外部荷载引起的变形和振动。

斜拉桥的主塔、主梁和斜拉索等构件之间通过刚性连接，形成一个整体稳定的结构系统，具有良好的抗风、抗震性能。

2. 强度斜拉桥具有较高的承载能力和抗弯强度，能够承受车辆荷载和自重荷载引起的各种受力情况。

主塔和主梁采用钢结构或混凝土结构，具有良好的抗压和抗拉性能，能够确保桥梁的安全运行。

3. 稳定性斜拉桥具有良好的整体稳定性，能够有效抵抗外部环境引起的各种不利影响。

通过合理设计主塔和斜拉索的布置方式，可以有效减小桥梁的振动和变形，确保桥梁在各种工况下都能保持稳定。

斜拉桥三部分

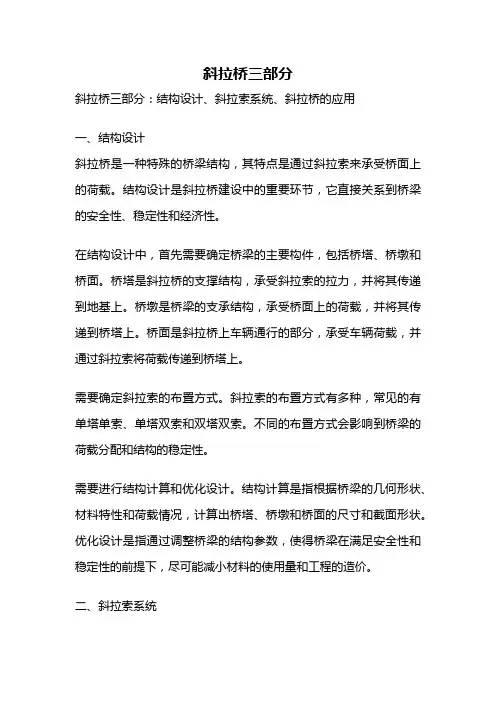

斜拉桥三部分斜拉桥三部分：结构设计、斜拉索系统、斜拉桥的应用一、结构设计斜拉桥是一种特殊的桥梁结构，其特点是通过斜拉索来承受桥面上的荷载。

结构设计是斜拉桥建设中的重要环节，它直接关系到桥梁的安全性、稳定性和经济性。

在结构设计中，首先需要确定桥梁的主要构件，包括桥塔、桥墩和桥面。

桥塔是斜拉桥的支撑结构，承受斜拉索的拉力，并将其传递到地基上。

桥墩是桥梁的支承结构，承受桥面上的荷载，并将其传递到桥塔上。

桥面是斜拉桥上车辆通行的部分，承受车辆荷载，并通过斜拉索将荷载传递到桥塔上。

需要确定斜拉索的布置方式。

斜拉索的布置方式有多种，常见的有单塔单索、单塔双索和双塔双索。

不同的布置方式会影响到桥梁的荷载分配和结构的稳定性。

需要进行结构计算和优化设计。

结构计算是指根据桥梁的几何形状、材料特性和荷载情况，计算出桥塔、桥墩和桥面的尺寸和截面形状。

优化设计是指通过调整桥梁的结构参数，使得桥梁在满足安全性和稳定性的前提下，尽可能减小材料的使用量和工程的造价。

二、斜拉索系统斜拉索系统是斜拉桥的核心组成部分，它承担着将桥面上的荷载传递到桥塔上的重要任务。

斜拉索系统由斜拉索、锚固装置和挂点组成。

斜拉索是斜拉桥的主要受力构件，通过将荷载转化为张力来支撑桥面。

斜拉索一般采用高强度钢丝绳制成，具有轻质、高强度和耐腐蚀等优点。

锚固装置是将斜拉索固定在桥塔上的装置，它能够将斜拉索的张力传递到桥塔上，并能够对斜拉索进行调整和锁定。

锚固装置一般由锚板、锚框和锚索组成，通过将锚索穿过锚框并固定在锚板上，实现对斜拉索的锚固。

挂点是将斜拉索连接到桥面上的装置，它能够将斜拉索的张力传递到桥面上，并能够对斜拉索进行调整和固定。

挂点一般由挂板、挂杆和挂索组成，通过将挂索固定在挂板上，实现对斜拉索的挂点。

三、斜拉桥的应用斜拉桥由于其结构简洁、美观大方的特点，被广泛应用于各种桥梁工程中。

在城市建设中，斜拉桥常用于跨越河流、湖泊和城市道路等地方。

它不仅可以满足人们的通行需求，还能够起到装饰城市、提升城市形象的作用。

混凝土斜拉桥的设计及应用要点

混凝土斜拉桥的设计及应用要点一、引言混凝土斜拉桥是一种现代化的桥梁，它具有较高的承载能力、稳定性和耐久性等优点，因此在现代的桥梁建设中得到了广泛的应用。

本文将详细介绍混凝土斜拉桥的设计及应用要点。

二、混凝土斜拉桥的设计1. 桥面设计桥面是混凝土斜拉桥的承载部分，其设计需要考虑多个因素，如交通量、车辆类型、桥梁跨度等。

一般来说，桥面应该足够宽，以容纳多种类型的车辆通行，并确保桥面结构稳定可靠。

2. 斜拉索设计斜拉索是混凝土斜拉桥的主要承载部分，其设计需要考虑多个因素，如斜拉角度、索径、索距等。

一般来说，斜拉索的角度应该合理，以保证桥梁的稳定性和承载能力。

3. 桥塔设计桥塔是混凝土斜拉桥的支撑结构，其设计需要考虑多个因素，如高度、形状、材料等。

一般来说，桥塔应该足够高，以保证斜拉索的张力合理，并确保结构的稳定可靠。

4. 基础设计基础是混凝土斜拉桥的承重部分，其设计需要考虑多个因素，如地质条件、土壤类型、桥梁荷载等。

一般来说，基础应该足够坚实，以保证桥梁的稳定性和承载能力。

三、混凝土斜拉桥的应用要点1. 斜拉索调整混凝土斜拉桥在使用过程中，由于斜拉索的自重和外部荷载的影响，可能会导致斜拉索的张力失调，从而影响桥梁的稳定性和承载能力。

因此，需要定期对斜拉索进行调整，以保证其张力合理。

2. 桥梁维护混凝土斜拉桥在使用过程中，由于自然环境和外部因素的影响，可能会出现各种损坏和破坏。

因此，需要定期对桥梁进行维护和修缮，以保证其结构稳定可靠。

3. 桥梁监测混凝土斜拉桥在使用过程中，需要进行定期监测，以检测其结构的稳定性和承载能力。

监测内容包括斜拉索的张力、桥面的变形和裂缝等。

4. 桥梁安全混凝土斜拉桥的安全性是建设和使用的重要问题，需要严格按照相关标准和规范进行设计、施工和使用。

同时，还需要加强桥梁的安全管理和监管，确保其安全可靠。

四、结论混凝土斜拉桥是一种具有较高承载能力、稳定性和耐久性的桥梁，其设计和应用需要考虑多个因素，如桥面、斜拉索、桥塔和基础等。

斜拉桥设计理念说明

斜拉桥设计理念说明
斜拉桥是一种特殊的桥梁结构，其设计理念是通过斜拉索来承载主桥梁的荷载，使桥梁结构更加稳固和经济。

斜拉桥设计理念具有以下几个方面的考虑：
1. 荷载分布：斜拉桥的设计理念首先考虑的是荷载的分布。

通过合理的斜拉索布置和拉力的调整，可以使桥梁上的荷载得到均匀分布，从而减小桥梁结构的应力集中，提高桥梁的整体受力性能。

2. 桥梁刚度：斜拉桥的设计理念还注重提高桥梁的刚度。

通过合理设置斜拉索的跨度和张拉力，可以增加桥梁的整体刚度，使桥梁能够承受更大的荷载和抵抗外力的作用，从而提高桥梁的安全性和可靠性。

3. 美学效果：斜拉桥的设计理念还考虑了桥梁的美学效果。

由于斜拉桥的特殊结构形式，可以赋予桥梁不同于传统桥梁结构的美感和艺术价值。

通过合理的设计布局和构造形式，可以使斜拉桥成为城市的地标性建筑，提升城市形象和文化底蕴。

4. 施工难度：斜拉桥的设计理念还需要考虑施工的可行性和难度。

在斜拉桥的设计中，需要合理安排斜拉索的布置和张拉过程，同时考虑到施工材料和设备的限制条件，确保施工的顺利进行和工程的整体质量。

综上所述，斜拉桥设计理念的核心是通过斜拉索来承载主桥梁的荷载，使得桥梁结构更加稳固和经济。

这种设计理念能够使
桥梁具有良好的荷载分布和刚度，同时赋予桥梁独特的美学效果，提高城市形象和文化底蕴。

此外，斜拉桥设计理念还需要考虑施工的可行性和难度，确保工程的顺利进行。

斜拉桥作为一种现代桥梁结构形式，已经在世界各地得到广泛应用，成为城市发展和交通建设的重要组成部分。

斜拉桥的设计与建造

斜拉桥的设计与建造斜拉桥作为一种现代化的桥梁结构，已经成为世界各地城市的地标之一。

其独特的设计和建造方式使得斜拉桥在大城市中扮演着重要的角色，不仅提供了便捷的交通通道，还展示了人类工程技术的进步和创新能力。

一、斜拉桥的设计理念斜拉桥的设计理念源于悬索桥和梁桥的结合，它通过一组斜拉索将桥面的荷载传递给桥墩，同时采用悬挂式结构使得桥面悬浮于空中。

这种设计理念的优势在于可以跨越长距离，并且保持较高的稳定性和刚度。

二、斜拉桥的结构形式斜拉桥的结构形式分为钢桁梁斜拉桥和混凝土斜拉桥两种。

前者主要采用金属材料（如钢筋、钢板等）作为主要材料，而后者则使用混凝土材料。

两种结构形式各有优势，钢桁梁斜拉桥更加轻盈和灵活，适用于跨越较大的水域，而混凝土斜拉桥则更加耐久和稳定，适用于长期使用的场合。

三、斜拉桥的主要设计要素斜拉桥的设计要素分为主塔、斜拉索和桥面板三大部分。

主塔承担着承受斜拉索和桥面荷载的重要功能，通常采用高大的塔楼结构。

斜拉索则是通过调整长度和张力来支撑桥面，一般使用高强度的钢材制成。

桥面板则是供车辆和行人通行的部分，其设计考虑了行车和人行的需求，并结合美观和实用性进行设计。

四、斜拉桥的建造过程斜拉桥的建造过程需要经过多个步骤，包括设计、施工和验收等。

在设计阶段，工程师需要根据实际情况进行桥梁设计，包括确定桥梁的长度、荷载和强度等参数。

在施工阶段，首先需要建设主塔，然后安装斜拉索和桥面板。

最后，经过验收和测试，确保桥梁的安全和可靠性。

五、斜拉桥的挑战与应对尽管斜拉桥在设计和建造过程中经过了详细的计算和测试，但仍然面临一些挑战。

例如，长跨度的斜拉桥需要使用更多的材料和技术来保证稳定性，而塔楼的高度和斜拉索的张力也需要精确计算和调整。

此外，斜拉桥还需要考虑自然灾害和交通流量等因素对桥梁的影响，通过设计合理的安全措施来应对挑战。

总结起来，斜拉桥作为一种独特的桥梁结构，其设计与建造是一项复杂而精密的工程。

通过合理的设计和科学的施工，斜拉桥能够跨越长距离，提供高效便捷的交通，展示人类在工程技术领域的卓越能力。

桥梁施工中的斜拉桥设计与施工要点

桥梁施工中的斜拉桥设计与施工要点桥梁是连接两个地理位置的重要基础设施，而斜拉桥作为其中一种桥梁形式，在现代桥梁工程中扮演着重要的角色。

斜拉桥的设计与施工是确保其安全和稳定运行的关键步骤。

本文将介绍斜拉桥设计与施工的要点。

一、斜拉桥设计要点1. 主塔设计：主塔是斜拉桥的核心组成部分，承担着承载斜拉索力的重要功能。

主塔的高度、形状和强度需要根据具体的桥梁跨度和工程环境来确定。

在设计过程中，需考虑地质条件、风力作用、斜拉桥的荷载以及交通流量等因素。

2. 斜拉索设计：斜拉索是斜拉桥的主要受力构件，承担着将桥面荷载传递给主塔的功能。

斜拉索的选材和设计要满足强度和刚度要求，并考虑到桥梁的振动、自重和风荷载等因素。

根据桥梁跨度和斜拉索的数量，在设计过程中需合理确定斜拉索的间距和角度。

3. 桥梁结构设计：除了主塔和斜拉索，桥梁的桥面板、桥墩以及桥面横梁等结构也需要进行合理设计。

这些结构在斜拉桥的整体受力中扮演着重要的角色。

设计时应考虑到载荷分布、荷载响应和结构的稳定性，力求使整个桥梁结构达到均衡和稳定。

二、斜拉桥施工要点1. 土建施工：斜拉桥的土建施工是确保其稳定性和耐久性的重要环节。

在施工过程中，需要对斜拉桥的主塔、桥墩以及地基进行坚固的建设。

此外，还需遵循相关的土建施工规范，确保结构的质量和安全。

2. 斜拉索安装：斜拉桥的斜拉索安装是一个关键步骤，直接影响桥梁的受力效果。

斜拉索安装需要严格按照设计要求进行，确保斜拉索的张力均匀分布和稳定性。

此外，还需注意斜拉索的材质、防腐措施以及张力调整等方面的要求。

3. 桥面铺装：桥面铺装是斜拉桥施工的最后一步，直接关系到桥梁的使用安全和舒适性。

在桥面铺装过程中，需要选择合适的材料，按照规范进行施工。

同时，还需注意桥梁的水平度和排水系统的设计，确保桥面的平整和排水畅通。

总结：桥梁施工中的斜拉桥设计与施工要点包括主塔设计、斜拉索设计、桥梁结构设计等方面的内容。

在设计阶段，必须考虑各种环境因素和荷载要求，以确保斜拉桥的安全性和稳定性。
