电动机的15个必备保护原理
永磁电机的保护原理
永磁电机的保护原理永磁电机的保护原理主要有:
1. 过流保护
设置过流继电器,当电流过大时断开电路保护电机。
2. 过压保护
采用压敏电阻或稳压二极管防止电压脉冲过大损坏电机。
3. 欠压保护
电压过低时自动切断电源,防止电机通风效果差而过热。
4. 过载保护
当负载过大时,自动停机并报警,避免电机过载烧毁。
5. 过温保护
电机内置温度探测器,巳超过允许温度即停机冷却。
6. 漏相保护
检测三相电压均衡情况,如发生漏相及时断电。
7. 相序保护
检测相序是否正确,防止反相运转损坏。
8. 震动过大保护
震动传感器检测到异常震动即报警停机。
9. 风扇故障保护
电机内置风扇,一旦风扇停转马上停机报警。
10.异物防护
电机进出气口装设过滤网,防止异物侵入损坏内部。
综上所述,永磁电机的各种保护装置能够提高其可靠性和使用寿命。

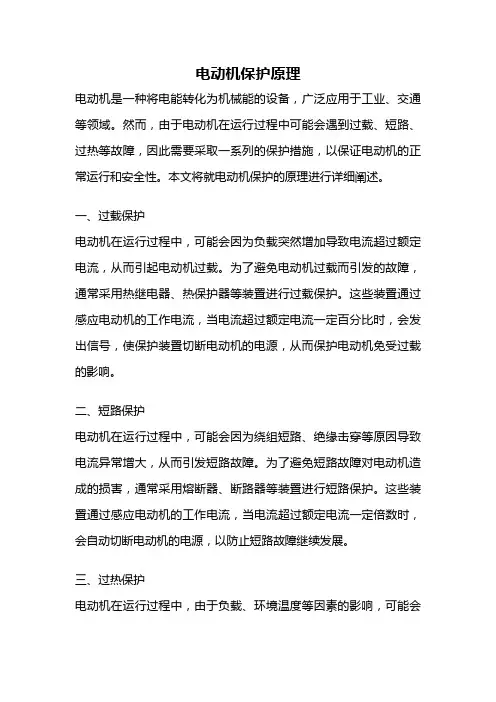

电动机保护原理
电动机保护原理电动机是一种将电能转化为机械能的设备，广泛应用于工业、交通等领域。
然而，由于电动机在运行过程中可能会遇到过载、短路、过热等故障，因此需要采取一系列的保护措施，以保证电动机的正常运行和安全性。
本文将就电动机保护的原理进行详细阐述。
一、过载保护电动机在运行过程中，可能会因为负载突然增加导致电流超过额定电流，从而引起电动机过载。
为了避免电动机过载而引发的故障，通常采用热继电器、热保护器等装置进行过载保护。
这些装置通过感应电动机的工作电流，当电流超过额定电流一定百分比时，会发出信号，使保护装置切断电动机的电源，从而保护电动机免受过载的影响。
二、短路保护电动机在运行过程中，可能会因为绕组短路、绝缘击穿等原因导致电流异常增大，从而引发短路故障。
为了避免短路故障对电动机造成的损害，通常采用熔断器、断路器等装置进行短路保护。
这些装置通过感应电动机的工作电流，当电流超过额定电流一定倍数时，会自动切断电动机的电源，以防止短路故障继续发展。
三、过热保护电动机在运行过程中，由于负载、环境温度等因素的影响，可能会导致电动机温度升高，过热。
过高的温度会使电动机的绝缘材料老化、烧坏等，严重时可能引发火灾等安全事故。
为了保护电动机免受过热的危害，通常采用温度传感器、热敏电阻等装置进行过热保护。
这些装置通过感应电动机的温度，当温度超过额定温度一定范围时，会发出信号，使保护装置切断电动机的电源，以保护电动机免受过热的影响。
四、欠压保护电动机在运行过程中，如果供电电压过低，可能会导致电动机无法正常运行，甚至损坏。
为了保护电动机免受欠压的影响，通常采用欠压继电器、电压保护器等装置进行欠压保护。
这些装置通过感应电动机的供电电压，当电压低于额定电压一定范围时，会发出信号，使保护装置切断电动机的电源，以保护电动机免受欠压的影响。
五、缺相保护电动机在运行过程中，如果供电电源中某一相缺相，可能会导致电动机无法正常运行，甚至损坏。
为了保护电动机免受缺相的影响，通常采用缺相继电器等装置进行缺相保护。
电机保护原理
电机保护原理
电机保护原理是指保护电机在运行过程中不受到过电流、过热、过载等异常情况的损害，确保电机的安全运行。
电机保护原理主要通过电气保护装置来实现。
以下介绍几种常见的电机保护原理。
1. 过电流保护：当电机工作电流超过额定电流的一定比例时，电气保护装置将自动切断电路，防止电机进一步受损。
过电流保护通常有热电型、过流型和磁带型，其原理是通过测量电流大小来检测异常情况。
常见的过电流保护装置有热继电器、熔断器和断路器等。
2. 过热保护：当电机在运行过程中发生过热时，过热保护装置会自动切断电路，以防止电机烧坏。
过热保护原理主要是通过温度传感器来监测电机温度，一旦温度超过设定值，保护装置就会启动。
常用的过热保护装置有热继电器、热敏电阻和热保护开关等。
3. 过载保护：当电机承受超过其额定负载的工作时，过载保护装置会自动切断电路，以避免电机受损。
过载保护原理是通过测量电机的负载大小来判断是否超过额定值，常见的过载保护装置有热继电器和电子过载保护器等。
4. 缺相保护：当电机供电缺少一个或多个相时，缺相保护装置会切断电路，以避免电机运行不正常。
缺相保护原理是通过检测电压的相位和幅值来确定是否缺相，常见的缺相保护装置有电压继电器和相序保护器等。
总之，电机保护原理通过不同的保护装置来检测电机工作状态，一旦检测到异常情况，及时切断电路，保护电机免受损坏。
不同的保护原理可以根据电机的实际工作条件和需求来选择使用。

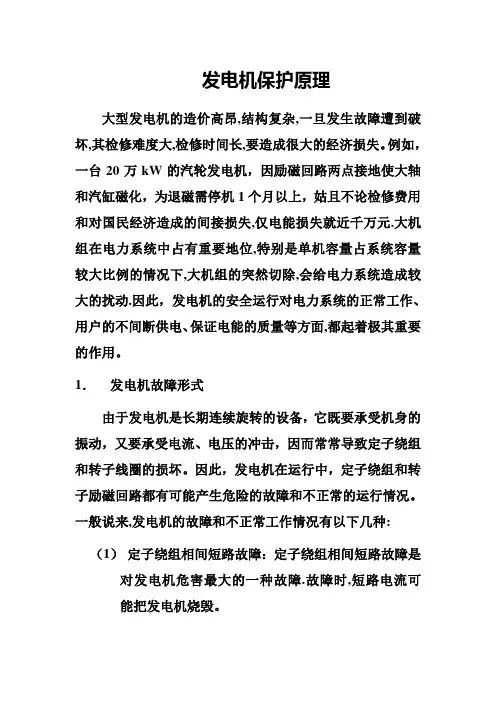

发电机保护原理
发电机保护原理大型发电机的造价高昂,结构复杂,一旦发生故障遭到破坏,其检修难度大,检修时间长,要造成很大的经济损失。
例如，一台20万kW的汽轮发电机，因励磁回路两点接地使大轴和汽缸磁化，为退磁需停机1个月以上，姑且不论检修费用和对国民经济造成的间接损失,仅电能损失就近千万元.大机组在电力系统中占有重要地位,特别是单机容量占系统容量较大比例的情况下,大机组的突然切除,会给电力系统造成较大的扰动.因此，发电机的安全运行对电力系统的正常工作、用户的不间断供电、保证电能的质量等方面,都起着极其重要的作用。
1．发电机故障形式由于发电机是长期连续旋转的设备，它既要承受机身的振动，又要承受电流、电压的冲击，因而常常导致定子绕组和转子线圈的损坏。
因此，发电机在运行中，定子绕组和转子励磁回路都有可能产生危险的故障和不正常的运行情况。
一般说来,发电机的故障和不正常工作情况有以下几种: （1）定子绕组相间短路故障：定子绕组相间短路故障是对发电机危害最大的一种故障.故障时,短路电流可能把发电机烧毁。
（2）定子绕组匝间短路:定子绕组匝间短路时,在匝间电压的作用下产生环流,可能使匝间短路发展为单相接地短路和相间短路。
（3）定子绕组接地故障:定子绕组的单相接地故障是发电机内较常见的一种故障,故障时，发电机电压系统的电容电流流过定子铁心,造成铁心烧伤，当此电流较大时将使铁心局部熔化。
（4）励磁回路接地故障：发电机励磁回路一点或两点接地时，一般说来,转子一点接地对发电机的危害并不严重,但一点接地后,如不及时处理，就有可能导致两点接地，而发生两点接地时，由于破坏了转子磁通的平衡，可能引起发电机的强烈振动，或将转子绕组烧损.（5）定子绕组过负荷：超过发电机额定容量运行形成过负荷时,将引起发电机定子温度升高，加速绝缘老化，缩短发电机的寿命，长时间过负荷,可能导致发电机发生其他故障。
（6）定子绕组过电压：调速系统惯性较大的发电机,如水轮发电机或大容量的汽轮发电机,在突然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿.（7）定子过电流:由于外部短路或系统振荡而引起定子过电流时,也将引起发电机定子温度升高,加速绝缘老化等后果,长时间过电流，也可能导致发生其他故障。
电动机需要加装那些保护措施
电动机需要加装那些保护措施电动机一般应装设那些保护1、电流速断保护2、正序过流保护3、负序过流保护4、过热保护5、过负荷保护6、断相保护7、欠压保护8、接地保护9、长启动保护10、堵转保护11、特大型电动机（2000KW及以上）需加装差动保护电动机电流速断保护的整定计算保护装置的动作电流：异步电动机：应躲过电动机的起动电流。
同步电动机：应躲过电动机的起动电流或外部短路时电动机的输出电流。
保护装置的灵敏系数：按最小运行方式下，电动机接线端两相短路时，流过保护安装处的短路电流效验。
电动机过电流及过负荷保护在电动机启动时，过电流保护及过负荷保护自动退出，启动结束后自动投入。
1、电动机过负荷保护过负荷保护的动作电流，应按躲过电动机的额定电流来整定。
即：Idz1＝（1.05~1.1）INIdz1－电动机过负荷保护的整定值。
IN－电动机的额定电流，TA二次值。
动作延时取6~9s，发信号。
2、电动机过流保护厂用重要电动机的过电流保护，应按躲过高压厂用系统故障被切除、备用电源投入之后电动机的最大过电流倍数来整定。
即：Idzh＝KrelXIh Krel－可靠系数，取1.2。
Ih－电动机运行中的最大电流，取IN/0.8＝1.25IN，得：Idzh＝1.25X1.2IN ＝1.44IN（TA二次值）。
实际取Idzh＝1.5IN，动作延时取0.5S，动作后作用于跳闸。
若在电动机启动时该保护不能退出，则动作时间不应小于2s。
电动机过热保护的整定计算对电动机过热保护的整定，实际上是确定其动作电流与动作延时关系的特性曲线。
1、电动机发热效应的等效电流Ieq＝根号下（0.5I1平方＋6I2平方）1式或Ieq＝根号下（I1平方＋6I2平方）2式Ieq－电动机发热效应的等效电流I1－电动机的正序电流I2－电动机的负序电流上式中，1式表示电动机冷太启动时的发热效应，2式表示电动机正常运行时的发热效应。
2、动作特性曲线电动机的动作特性曲线，通常采用反时限特性曲线，即t＝τ/（Ieq平方－1.2）式中τ－－允许过热时间常数，可取1000～1330。
电动机的十五个必备保护原理
电动机的十五个必备保护原理01、过载保护当电动机在过负载故障下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护，过载保护不同脱扣级别对应的特征。
02、欠载保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保护器应在动作(延时)设定时间内动作或在报警时间内报警。
03、堵转/阻塞保护电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作(延时)设定时间内动作或在报警时间内报警。
04、断相(不平衡)保护断相(不平衡)故障运行时电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警指令，使电动机的运行更加安全。
05、接地/漏电保护保护器同时具备接地保护和漏电保护功能。
接地保护电流信号取于内部电流互感器的矢量和，用于保护相线对电动机金属外壳的短路保护，保护器可通过增加漏电互感器，检测出30mA~50mA的故障电流，主要用于非直接接地的保护，以保证人身安全。
06、外部故障保护当保护器检测到有外部故障出现，外部故障开关量输入与保护器定义的开关量输入状态不一致时，保护器按照设定的要求保护，确保电动机设备安全。
07、起动超时保护在电动机起动过程中，保护器只具有断相(不平衡)，接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能(按用户设定)均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作(延时)设定时间内发出停车命令，停止电机运行。
电机保护器原理
电机保护器原理
1. 过载保护原理：当电动机运行时，如果负载过大，导致电动机电流超过额定电流，则保护器会通过测量电动机的电流大小，判断电动机是否在过载状态下运行，并在一定时间内切断电路，以保护电动机不受过载运行的损害。
2. 短路保护原理：电动机线路短路可能会引起电机变压器的保护器短路保护动作。
当电动机出现线路短路时，电动机吸收的电流会瞬间变大，保护器会通过测量电流和时间，判断是短路故障，切断电路，以保护电路的安全。
3. 欠流保护原理：当电动机运行时，如果电动机的电流异常地低，如电动机出现故障或者断线，保护器会通过测量电流并判断是否在额定电流下运行，如果电流较低，则保护器会切断电路以保护电动机的安全运行。
4. 过温保护原理：保护器还可以通过测量电动机的温度来判断电动机是否发生过热，如果电动机温度过高，超过一定的安全范围，保护器会及时切断电路，以保护电动机不受损害。
电动机有哪些电气保护措施
电动机有哪些电气保护措施1短路保护当电动机发生短路时，短路电流将引起电动机和供电线路的严重损坏，为此必须采用保护措施。
通常使用的短路保护装置是熔断器、断路器。
熔断器的熔体（熔片或熔丝）是由易熔金属（如铅、锌、锡）及其合金等做成的。
当被保护电动机发生短路时，短路电流首先使熔体熔断，从而将被保护电动机的电源切断。
用熔断器保护电动机时，可能只有一相熔体熔断而造成电动机断相运行。
用断路器作短路保护时则能克服这一缺陷，当发生短路时，瞬时动作的脱扣器使整个开关跳开，三相电源便同时切断。
2.过电流保护短时过电流虽然不一定会使电动机的绝缘损坏，但可能会引起电动机发生机械方面的损坏，因此也应予以保护。
原则上，短路保护所用装置都可以用作过电流保护，不过对有关参数应适当选择。
常用的过电流保护装置是过电流继电器。
3.过载（热）保护过载保护是保护电动机绕组工作时不超过允许温升。
引起电动机过热的原因很多，例如，负载过大、三相电动机单相运行、欠电压运行及电动机起动故障造成起动时间过长等，过载保护装置则必须具备反时限特性（即动作时间随过载倍数的增大而迅速减少）。
为了使过载保护装置能可靠而合理地保护电动机，应尽可能使保护装置与电动机的环境温度一致。
为了能准确地反映电动机的发热情况，某些大容量和专用的电动机制造时就在电动机易发热处设置了热电偶、热动开关等温度检测元件，用以配合接触器控制它的电源通断。
常用的过载保护装置是热继电器和带有热脱扣的断路器。
4.欠电压保护正常工作的电动机，由于电源停电而结束转动后，当电源电压恢复时它可能自行起动（也称自起动）。
电动机的自起动可能造**身事故和设备、工件的损坏。
为防止电动机自起动，应设置失压保护。
通常由电动机的电源接触器兼做失电压保护。
5.断相保护断相保护用于防止电动机断相运行。
可用ZDX-I 型、DDX-I型电动机断相保护继电器以及其它各种断相保护装置完成对电动机的这种保护。
电厂发电机保护的原理是
电厂发电机保护的原理是
电厂发电机保护的原理主要是通过监测和保护装置，对发电机进行实时监测和故障检测，并在出现故障时采取相应的保护措施，以保证发电机的安全运行。
具体原理包括以下几个方面：
1. 电压保护：通过监测发电机的电压，判断是否存在欠电压、过电压等异常情况，若超出预设范围，则及时采取保护措施，避免损坏发电机。
2. 频率保护：监测发电机输出电力的频率，当频率超出正常范围时，表明发电机运行存在故障，保护装置将采取断电等措施，保护发电机免受进一步损坏。
3. 过载保护：通过监测发电机的输出功率，判断是否存在过载情况，当输出功率超过额定值时，保护装置会采取相应的措施，例如断电、降低输出负荷等，以防止发电机过载。
4. 短路保护：监测发电机输出电路是否存在短路，当发现短路时，保护装置将立即切断电路，并采取补偿措施，以保护发电机免受短路电流的损坏。
5. 过温保护：通过监测发电机的温度，当发电机过热时，保护装置将采取措施，例如降低负载、增加冷却设备的运行等，以防止发电机因过热而损坏。
以上是常见的发电机保护原理，不同电厂可能还会根据具体情况增加其他的保护装置和原理。
电动机的保护有哪些电动机
电动机的爱护有哪些 - 电动机电气把握系统除了要能满足生产机械的具体工艺要求外，要想长期无故障地运行，还必需要有各种爱护措施。
爱护环节是全部机床电气把握系统不行缺少的组成部分。
电气把握系统中的爱护环节包括：短路爱护、过流爱护、弱磁爱护、过载爱护、欠(零)压爱护。
1. 短路爱护电动机绕组、导线的绝缘损坏或线路发生故障时往往会引起短路，巨大的短路电流会导致电气设备损坏。
因此发生短路时，必需快速切断电源。
常用的短路爱护元件有熔断器和自动开关。
熔断器结构简洁、价廉，但动作精确性较差，熔体断了后需重新更换，而且若只断了一相还会造成电动机的单相运行，所以只适用于自动化程度和动作精确性要求不高的系统。
对于自动开关，只要发生短路就会自动跳闸，将三相电路同时切断。
自动开关结构较简单，操作频率低，广泛用于要求较高的场合。
2. 过流爱护广泛应用于直流电动机或绕线转子异步电动机，由于三相笼型异步电动机短时过电流不会产生严峻后果，故一般不接受过流爱护而接受短路爱护。
过电流往往由于不正确的启动和过大的负载转矩引起，一般比短路电流要小。
电动机运行时，产生过电流的可能性比发生短路的可能性要大得多，频繁正反转启动、制动的重复短时工作的电动机更是如此。
直流电动机和绕线转子异步电动机线路中的过电流继电器也起着短路爱护的作用，一般过电流淌作时的电流强度值为启动电流的1.2倍左右。
3. 弱磁爱护直流电动机必需在肯定磁场强度下才能启动，如磁场太弱，电动机的启动电流就会很大；直流电动机正在运行时磁场突然减弱或消逝，电动机转速就会快速上升甚至发生飞车。
弱励磁爱护是通过在电动机励磁回路中串入弱磁继电器（电流继电器）来实现的，在电动机运行中，假如励磁电流消逝或降低很多，弱磁继电器就释放，其触点切断主回路接触器线圈的电源，使电动机断电停车。
4. 过载爱护电动机长期超载运行、其绕组温升超过允许值，绕组的绝缘材料就会变脆，电动机的寿命就会削减，严峻时甚至会损坏电动机。
电动机一般应采取哪些保护措施
电动机一般应采取哪些保护措施？
为了防止电动机发生故障而损坏，可采用下列几种电气保护措施，这几种方法可以单独使用，也可以互相配合使用。
1）短路保护：当电动机发生短路故障时，及时可靠地切断电动
机的电源，否则非常大的短路电流会很快烧毁电动机、线路及其他电气设备，造成重大损失。
对于500V以下的低压电动机，一般采用熔
丝或断路器的电磁瞬时脱扣器进行保护。
2）过载（过负荷）保护：对于电动机的过载电流，熔丝不一定
能熔断，所以要设置切断过载电流的保护装置。
通常采用热继电器或断路器的热脱扣器进行过载保护，亦称过负荷热保护。
热继电器常和接触器、减压起动器或断路器等组装成过负荷热保护装置。
3）缺相保护：三相异步电动机运行时，由于某种原因断一相而
处于两相运行状态，称为断相运行或两相运行。
为了可靠地保护电动机免于断相运行，应设置断相运行保护装置。
常用的断相保护方法有以下几种：
①采用带断相保护装置的热继电器保护；
②欠电流继电器保护；
③零序电压继电器保护。
4）失电压和欠电压（低电压）保护：失电压和欠电压保护是为了防止电动机在过低的电压下运行而烧毁的保护装置。
它可以在电压过低或失去时，断开电动机，同时又可以防止在电压恢复时电动机自起动。
失电压和欠电压保护常利用交流接触器的电磁机构、减压起动器或断路器上的失电压和欠电压脱扣器及电压继电器等进行保护。
当电源电压低到额定电压的35%～70%时，电磁铁会释放，失电压脱扣器会动作而切断电源。
5）接地或接零保护：当电动机外壳带电时，将威胁人身安全。
因此，必须进行接地或接零保护。
电动机常用保护措施
电动机常用保护措施引言电动机是现代工业中常见的设备之一，广泛应用于各个行业和领域。
保护电动机的安全和正常运行，对于确保生产的稳定性和设备的寿命至关重要。
本文将介绍电动机常用的保护措施，包括过载保护、短路保护、温度保护和反转保护等。
过载保护过载是指电动机运行过程中承受的电流超过额定电流的能力。
过载保护是为了避免电动机长时间工作于过大的负荷下而导致电机损坏。
以下是几种常用的过载保护措施：1.熔断器：熔断器是一种用于保护电路的安全装置，它能够在电流过大时自动切断电路。
在电动机电路中，可以使用专门设计的熔断器，根据电动机的额定电流进行选择，当电流超过额定电流时，熔断器会自动切断电路，以保护电动机的安全运行。
2.过载继电器：过载继电器是电气控制系统中常见的一种保护装置。
它能够根据电流的大小进行监测和控制，当电流超过预设值时，继电器会自动切断电路。
过载继电器具有快速响应、可靠性高的特点，适用于各种类型的电动机。
3.电子过载保护器：电子过载保护器是一种新型的过载保护装置，它使用电子元件进行电流检测和控制。
电子过载保护器具有精确的电流测量能力和灵活的参数设定功能，可以根据具体的电动机负荷情况进行调整。
短路保护短路是指电路中的两个相或接地相之间发生直接接触，导致电流异常增大。
短路保护是为了避免电动机受到短路电流的冲击而损坏。
以下是几种常用的短路保护措施：1.熔断器：熔断器在过载保护的同时也可以起到短路保护的作用。
当电路发生短路时，熔断器能够快速切断电路，阻止短路电流的流入，从而保护电动机和电路的安全。
2.空气开关：空气开关是一种常用的短路保护装置，它能够监测电路中的电流和电压，并在短路发生时自动切断电路。
空气开关具有响应速度快、可靠性高的特点，适用于各种规格和类型的电动机。
3.电子短路保护器：电子短路保护器是一种使用电子元件进行电流监测和控制的保护装置。
它可以实时检测电路中的电流情况，当发生短路时，电子短路保护器会迅速切断电路，以保护电动机的安全运行。
电机保护原理
电机保护原理电机是工业生产中常用的设备，它在生产中起着至关重要的作用。
然而，电机在运行过程中可能会受到各种因素的影响，导致损坏或故障。
因此，为了保护电机的正常运行，必须采取一定的保护措施。
本文将介绍电机保护的原理和方法。
首先，电机保护的原理是什么呢？电机在运行过程中可能会受到过载、短路、缺相、欠压、过压等多种故障的影响。
这些故障如果得不到及时的保护和处理，就会对电机造成严重的损坏甚至危害生产安全。
因此，电机保护的原理就是在电机受到故障影响时，及时采取保护措施，防止故障扩大，保护电机的安全和正常运行。
其次，电机保护的方法有哪些呢？常见的电机保护方法包括过载保护、短路保护、缺相保护、欠压保护和过压保护等。
过载保护是通过监测电机的电流，当电流超过额定值时，及时切断电源，防止电机受到过载损坏。
短路保护是通过监测电路的电流和电压，当电路发生短路故障时，及时切断电源，防止电机受到短路损坏。
缺相保护是通过监测电机的供电相数，当某一相缺失时，及时切断电源，防止电机受到缺相损坏。
欠压保护是通过监测电机的供电电压，当电压低于额定值时，及时切断电源，防止电机受到欠压损坏。
过压保护是通过监测电机的供电电压，当电压高于额定值时，及时切断电源，防止电机受到过压损坏。
这些保护方法可以有效地保护电机，防止因各种故障而导致电机的损坏。
总之，电机保护是非常重要的，它可以保护电机的安全和正常运行。
通过了解电机保护的原理和方法，我们可以更好地采取有效的保护措施，保护电机的安全和正常运行。
希望本文所述内容对大家有所帮助，谢谢阅读！。
电机常用的几种保护
电机常用的几种保护引言电机作为工业生产中常用的设备之一，其安全可靠性十分重要。
为了保护电机免受损坏和故障，我们需要采取一些保护措施。
本文将介绍电机常用的几种保护方法。
电机过载保护1. 过载保护原理电机过载保护是保护电机不受过大电流的损害。
当电机运行时，由于负载过大或其他原因，电流可能会超过额定电流。
过载保护装置会及时切断电流，防止电机受到过大负载而损坏。
2. 过载保护装置•热继电器：通过感应电机工作时的热量来实现过载保护。
当电机过载时，热继电器会产生热膨胀，切断电流。
•电磁式过载继电器：通过感应电机通过的电流大小来实现过载保护。
当电流超过额定值时，电磁式过载继电器会切断电流。
•电子式过载继电器：采用电子元件来感应电流大小并实现过载保护。
电子式过载继电器响应速度快，准确性高。
电机过热保护1. 过热保护原理电机过热保护是保护电机免受过高温度的损害。
当电机长时间工作或发生故障时，可能会导致电机温度过高，超过其承受范围。
过热保护装置会关闭电机，防止进一步损坏。
2. 过热保护装置•温控开关：根据电机温度变化，通过热敏元件实现温度保护。
当温度超过设定值时，温控开关会自动切断电流。
•温度传感器：通过感应电机温度变化来实现过热保护。
温度传感器会将温度信号传递给控制系统，控制系统根据设定值进行保护动作。
电机缺相保护1. 缺相保护原理电机缺相保护是保护电机不受缺相影响的一种保护措施。
当电机运行时，由于线路故障或其他原因，某一相没有电流通过。
缺相保护装置会自动切断电流，防止电机继续运行，避免进一步损坏。
2. 缺相保护装置•电流继电器：通过感应电流大小和相位差来实现缺相保护。
当某一相电流为零或非常小的时候，电流继电器会切断电流。
•缺相继电器：通过感应电机回路中的电压来实现缺相保护。
当某一相电压为零或非常小的时候，缺相继电器会切断电流。
电机堵转保护1. 堵转保护原理电机堵转保护是保护电机不受机械阻力过大而损坏的一种保护措施。
基本控制电路电动机的保护
基本控制电路电动机的保护短路保护是因短路电流会引起电器设备绝缘损坏产生强大的电动力，使电动机和电器设备产生机械性损坏，故要求迅速、可靠切断电源。
通常采用熔断器 FU和过流继电器等。
欠压是指电动机工作时，引起电流增加甚至使电动机停转，失压(零压)是指电源电压消失而使电动机停转，在电源电压恢复时，电动机可能自动重新起动(亦称自起动)，易造成人身或设备故障。
常用的失压和欠压保护有：对接触器实行自锁；用低电压继电器组成失压、欠压保护。
过载保护是为防止三相电动机在运行中电流超过额定值而设置的保护。
常采用热继电器FR保护，也可采用自动开关和电流继电器保护。
三相异步电动机全压启动控制单向运转控制--接触器自锁控制主电路：三相电源经QS、FU1、KM的主触点，FR的热元件到电动机三相定子绕组。
控制电路：用两个控制按钮，控制接触器KM线圈的通、断电，从而控制电动机（M）启动和停止。
启动过程：合上QS，按动起动按钮SB2—>KM线圈通电并自锁－>M通电工作。
停止过程：按动停止按钮SB1—>KM线圈失电并触点断开－>KM断电停止工作，松开SB1后，自锁触头处于断开位置，接触器线圈仍处于断电状态。
KM自锁触点，是指与SB1并联的常开辅助触点，其作用是当按钮SB1闭合后又断开，KM的通电状态保持不变，称为通电状态的自我锁定。
停止按钮SB2，用于切断KM线圈电流并打开自锁电路，使主回路的电动机M定子绕组断电停止工作。
过载保护：热继电器FR用于电动机过载时，其在控制电路的常闭触点打开，接触器KM线圈断电，使电动机M停止工作.排除过载故障后，手动使其复位，控制电路可以重新工作。
短路保护：熔断器组FU1用于主电路的短路保护，FU2用于控制电路的短路保护。
失电压保护：电路失电,接触器KM失电释放,不操作起动按钮，KM线圈不会再次自行通电，电动机不会自行起动。
工作原理连续与点动混合控制点动控制：SA断开连续控制：SA闭合组成特点：1、在连续控制电路的基础上，增加了有两个触头的点动按钮SB3，在接通电路的同时也将自锁回路断开，因此可实现点动控制。
电动机常用的七种保护及投退
电动机常用的七种保护及投退电动机是现代工业中常见的动力设备之一，为了保证电动机的正常运行和延长其使用寿命，需要采取一定的保护措施。
下面将介绍电动机常用的七种保护及投退方法。
一、过热保护及投退电动机在运行过程中，由于电流过大或机械负载过重等原因，容易引起发热现象。
为了防止电动机过热损坏，可安装过热保护器进行保护。
过热保护器能够监测电动机的温度，并在温度超过设定值时切断电源，起到保护电动机的作用。
二、过载保护及投退电动机在运行时，如果负载过大超过了额定负载能力，就会引起电动机的过载。
过载保护器能够监测电动机的电流，当电流超过额定电流时，会自动切断电源，保护电动机不受损坏。
三、缺相保护及投退电动机在运行时，如果出现了某一相缺相的情况，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装缺相保护器进行保护。
缺相保护器能够监测电动机的三相电压，当某一相电压缺失时，会自动切断电源，起到保护电动机的作用。
四、短路保护及投退电动机在运行时，如果出现了电源线路短路的情况，会导致电动机电流突增，引起电动机的损坏。
为了防止这种情况的发生，可以安装短路保护器进行保护。
短路保护器能够监测电动机的电流，当电流突增时，会自动切断电源，起到保护电动机的作用。
五、欠压保护及投退电动机在运行时，如果电源电压过低，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装欠压保护器进行保护。
欠压保护器能够监测电源电压，当电压过低时，会自动切断电源，保护电动机不受损坏。
六、过压保护及投退电动机在运行时，如果电源电压过高，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装过压保护器进行保护。
过压保护器能够监测电源电压，当电压过高时，会自动切断电源，起到保护电动机的作用。
七、漏电保护及投退电动机在运行时，如果出现漏电现象，会导致电动机无法正常运行，甚至引起电动机的损坏。
机电保护工作原理的分类
机电保护工作原理的分类
1. 绝缘保护工作原理：检测设备或线路绝缘状态，当绝缘电阻低于预设值时，及时断开电源以防止电流通过绝缘击穿。
2. 过载保护工作原理：通过对电流进行监测，当电流超过设定值时，自动切断电源以避免设备过热和损坏。
3. 短路保护工作原理：检测设备或线路的电阻变化，当电阻快速下降时，自动断开电源以避免电流过大造成设备损坏。
4. 接地保护工作原理：检测设备或线路的接地状态，当发生接地故障时，自动切断电源以避免触电伤害。
5. 过压保护工作原理：监测电路电压，当电压超过设定值时，自动切断电源以避免设备受损。
6. 欠压保护工作原理：检测电路电压，当电压低于设定值时，自动切断电源以防止设备无法正常运行。
7. 缺相保护工作原理：监测三相电路中是否有相缺失，当发现缺相时，自动切断电源以保护设备。
8. 频率保护工作原理：监测电路中的频率，当频率超出设定范围时，自动断开电源以防止设备故障。
9. 温度保护工作原理：通过感应设备或线路的温度，当温度超过设定值时，自动切断电源以避免设备过热。
10. 过流保护工作原理：通过监测电路中的电流变化，当电流超过额定电流时，自动切断电源以防止设备损坏。
电动机的保护
电动机的保护电动机的保护应根据电动机的类型、功率大小，使用场所以及所拖动的生产机械的重要程度等因素而定。
通常，对于每台电动机至少应装设短路保护，对于功率大于1kw 以上连续运转的电动机还应该加设过载保护，频繁启动的电动机难以用热继电器实现过载保护，可用过电流继电器实现过电流保护，以防止电动机因堵转而损坏。
1. 交流电动机的保护交流电机应装设短路保护，并根据不同情况分别装设防止电机过载，单相运行。
低电压运行等保护装置。
a. 短路保护。
当电机端子处发生相间短路，或对于中性点直接接地系统中发生单相接地短路时，保护装置应尽快切断故障电路。
当电机正常启动，制动及自启动时，保护装置不应误动作。
短路保护宜采用熔断器或具有瞬时（或短延时）脱扣器的低压断路器；对个别功率较大的重要电机，也可采用过电流继电器，作用于低压断路器。
采用低压断路器做为短路保护时，脱扣器的整定电流可按下式确定：s hl dz I K I =dz I ――低压断路器瞬时（短延时）过电流脱扣器整定电流(A)s I ――被保护电机的启动电流（A ）hl K ――可靠系数，短延时及瞬时动作时间大于20ms 的低压断路器，一般取1.35；瞬时动作时间小于20ms 的低压断路器，一般取1.7~2。
校验灵敏度为：2min )3(≥=dzd lx l I I K K lx K ――两相短路时的相对灵敏系数，一般取0.87)3(min d I ――电机端子上三相短路电流的最小值(A)采用熔断器作短路保护时，其熔体电流可由前式计算。
b. 过载保护。
容易过载或堵转的电机，以及由于启动或自启动条件沉重而需要限制启动时间或防止启动失败的电动机，必须装设过载保护装置。
重复短时和短时工作制的电机及1kw 以下长期工作的电机可不装设。
同步电机应装设过载保护，并做为失步保护。
过载保护一般采用热继电器或带长延时脱扣器的低压断路器，对大功率的重要电机，应采用反时限特性的过电流继电器。
电动机保护原理
电动机保护原理
电动机保护是为了确保电动机在工作过程中不受损坏和过载，以延长其使用寿命。
电动机保护要保证安全可靠地工作，主要通过以下原理实现：
1. 过载保护原理：电动机在运行过程中可能会面临超过其额定负载的情况。
过载保护装置可以监测电动机的电流，一旦电动机电流超过额定值，保护装置会自动切断电源，以避免电动机过载运行，造成损坏。
2. 短路保护原理：短路是指电动机内部的线圈之间或线圈与地之间出现直接电路连接。
短路故障会导致电流异常增大，可能引起电动机过热、线圈烧毁甚至引发火灾。
短路保护装置能够监测电动机的绝缘状态，一旦检测到短路，保护装置会迅速切断电源。
3. 低电压保护原理：低电压可能导致电动机无法正常启动或运行，因此需要保护电动机免受低电压的影响。
低电压保护装置可以监测电动机电压，当电压低于设定阈值时，保护装置会自动切断电源，以保护电动机。
4. 温度保护原理：电动机在长时间运行过程中，可能会因为负载过重或外界环境温度过高而导致过热。
温度保护装置能够监测电动机的温度，一旦温度超过额定值，保护装置会切断电源，以防止电动机过热损坏。
5. 缺相保护原理：当电动机的供电相数减少时，电动机可能无
法正常运行或产生过载，因此需要保护。
缺相保护装置可以监测电动机的供电相数，一旦检测到缺相，保护装置会切断电源，以保护电动机。
电动机保护装置通过以上原理实现对电动机的实时监测和保护，保证电动机的正常运行和使用安全。
高压电机常用保护原理和整定原则
高压电机常用保护原理和整定原则一、电流速断保护1、原理及应用小容量电动机广泛采用电流速断保护作为相间短路的主保护。
电流速断保护应装设在靠近电源开关的位置，以使其保护范围能包括开关与电动机之间的电缆，保护动作于跳闸。
对有自动灭磁装置的同步电动机，保护还应动作于灭磁。
电流速断保护的原理接线图如下：2、整定原则电流速断保护动作电流应躲过全压启动时电动机的最大启动电流。
对绕线式电动机应躲过转子回路中启动电阻Rs=0时的最大启动电流。
对同步电动机，既要躲过启动电流，又要躲过供电母线三相短路时电动机供出的短路电流，取两者较大的整定值。
二、过负荷保护1、原理及应用电动机的过负荷特性呈反时限特性，良好的过负荷保护应与电动机的过负荷特性相配合。
因此过负荷保护通常采用具有反时限特性的过电流继电器来构成。
传统的过负荷保护采用GL-10型反时限电流继电器同时作相间短路和过负荷保护，其瞬时速断特性部分作电动机的相间短路保护。
反时限特性部分作过负荷保护。
原理接线图如上图b 所示。
2、整定原则过负荷保护的动作电流应躲过电动机的额定电流。
可靠系数保护动作于信号时取1.05～1.1，动作于跳闸时取1.2～1.25。
保护装置的动作时间应大于电动机的实际启动时间，对具有冲击负荷的电动机应躲过正常生产过程中出现的冲击负荷持续时间，一般取9～20s。
三、纵联差动保护1、原理及应用电动机纵联差动保护的动作原理是比较接线端和中性点两侧电流的相位和幅值，如下图所示，采用循环电流接线方式接线。
为了减小差动回路中的不平衡电流，要使电动机两侧的TA1和TA2型号、变比相同。
一般容量在2MW及以下的电动机采用两相式接线；容量在5MW以上的电动机采用三相式接线。
保护装置动作于跳闸。
2、整定原则为防止TA二次回路断线，差动继电器的动作电流应躲过电动机的额定电流。
可靠系数采用BCH-2型继电器时取1.3，采用DL-11型继电器时取1.5～2。
四、低电压保护1、保护目的1）当电源母线电压短时降低或中断时，将一部分不重要的电动机及按生产工艺要求不允许和不需要自启动的电动机切除，以保证重要电动机的自启动及母线电压的恢复；2）为保证工艺生产过程和技术保安条件，在电压长时间下降或中断时，切除不允许自启动的电动机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机保护保护原理和作用
●过载保护●欠载保护
●堵转保护●阻塞保护
●过热保护●相序保护
●欠压保护●过压保护
●欠功率保护●起动超时保护
●断相保护●不平衡保护
●接地保护●漏电保护
●外部故障保护
过载保护
当电动机在过负载故障下，长时间超过其额定电流运行
时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热
特性对电动机进行保护，过载保护不同脱扣级别对应的特征
欠载保护
当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。
堵转/阻塞保护
电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作（延时）设定时间内动作或在报警时间内报警。
断相（不平衡）保护
断相（不平衡）故障运行时电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警指令，使电动机的运行更加安全。
接地/漏电保护
保护器同时具备接地保护和漏电保护功能。
接地保护电流
信号取于内部电流互感器的矢量和，用于保护相线对电动机金属外壳的短路保护，保护器可通过增加漏电互感器，检测出30mA~50mA的故障电流，主要用于非直接接地的保护，以保证人身安全。
外部故障保护
当保护器检测到有外部故障出现，外部故障开关量输入与保护器定义的开关量输入状态不一致时，保护器按照设定的要求保护，确保电动机设备安全。
起动超时保护
在电动机起动过程中，保护器只具有断相（不平衡），接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能（按用户设定）均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作（延时）设定时间内发出停车命令，停止电机运行。
相序保护
具有相序保护功能的保护器，当其电源侧的电压相位顺序与设定的顺序一致时，保护器应不动作。
当保护器检测到电动d的相序接错时，电动机应不能起动。
欠压保护
电压过低会引起电动机转速降低，甚至停止运行，当电动机运行电压下降至设定的欠电压保护范围时，保护器按设
定的要求进行保护，在动作（延时）设定时间内动作或在报警时间内报警，以避免重要的生产工艺造成混乱，严重影响生产。
过压保护
电压过高会引起电动机绝缘程度损伤，当电动机运行电压超过设定的保护电压时保护器按设定的要求进行保护，在动作（延时）设定时间内动作或在报警时间内报警，以保证电动机设备安全。
欠功率保护
电动机由于传动装置损坏，失去机械输出能力，欠载运行时，电动机功率因数较低，但电动机电流很大，大量消耗系统的无功，当负载功率与额定功率的百分比低于设定动作值时，保护器在动作（延时）设定时间内动作或在报警时间内报警。
过热保护
过热保护采用数学方法建立电动机的发热模型，从原理上解决了低压电动机的热保护问题。
更多精彩请关注微信号技成培训。
