MOSFET工作原理
mosfet 与 jfet 的工作原理及应用场合
MOSFET 与 JFET 的工作原理及应用场合一、引言在现代电子领域中，场效应晶体管（F ET）是一种重要的半导体器件，具有优越的性能和广泛的应用。
其中，金属氧化物半导体场效应管（M OS FE T）和结型场效应管（J FE T）是两种常见的FE T。
本文将介绍M O SF ET和J FE T的工作原理及其在不同应用场合的应用。
二、M O S F E T（金属氧化物半导体场效应管）M O SF ET是由一层金属氧化物绝缘层隔离门极和半导体基片的晶体管。
其工作原理如下：1.栅极电压变化：当栅极电压变化时，M O SF ET内部的电场分布发生变化，进而改变了通道中的载流子浓度。
2.载流子控制：当正向偏置栅极，使得栅极与源极之间形成正向偏压时，可以控制通道中的正负载流子的浓度。
M O SF ET在数字电路、模拟电路和功率放大器等方面有着广泛的应用：-逻辑门电路：M OS FE T可用于构建与门、或门、非门等逻辑门电路。
-放大器电路：M OS FE T可以实现低噪声、高增益的放大器电路，常用于音频放大器等领域。
-电源开关：由于MOS F ET具有低导通电阻和高关断电阻的特点，适用于电源开关电路，如开关稳压器。
三、J F E T（结型场效应管）J F ET是由P型或N型半导体材料形成的通道，两侧有控制端和漏源端的晶体管。
其工作原理如下：1.控制电压：当控制端电压变化时，通过改变通道中的空间电荷区宽度，从而改变了导电性能。
2.漏源电压：调整漏源间的电压，使其达到最大或最小值，以控制导电。
J F ET在放大器、开关和稳流源等方面具有广泛的应用：-放大器电路：J FE T具有高输入阻抗和低输出阻抗的特点，适用于低频放大器、微弱信号放大器等。
-开关电路：JF ET由于其控制电压变化范围大，可用于开关电路中的信号开关。
-稳流源：通过合理选择JF ET工作状态和参数，可以将其应用于稳流源电路，如电流源。
四、M O S F E T与J F E T的优缺点对比-M OS FE T的优点：1.噪声低：MO SF ET具有较低的输入噪声。
功率mosfet工作原理
功率mosfet工作原理
MOSFET是一种金属-氧化物-半导体场效应管。
它由源极、漏极和栅极组成。
栅极可以通过控制栅极电压来改变MOSFET 的导通状态。
MOSFET工作原理基于栅极电压的变化。
当栅极电压低于阈值电压时，MOSFET将保持关闭状态，不会导通。
而当栅极电压高于阈值电压时，MOSFET进入导通状态，电流可以从源极流向漏极。
在导通状态下，MOSFET的电阻非常小，可以实现高功率传输。
此时，栅极电压的变化可以显著影响MOSFET的导通能力。
通过调节栅极电压的大小，可以实现对MOSFET的功率控制。
具体来说，当栅极电压高时，MOSFET的导通能力强。
而当栅极电压低时，MOSFET的导通能力弱。
因此，通过调整栅极电压的大小，可以调节MOSFET的导通状态和功率传输能力。
功率MOSFET通常用于电源开关、功率放大器和电力转换等应用中。
它们具有快速开关速度和低开关损耗的优势，适用于高效能耗的电路设计。
同时，功率MOSFET还具有较低的驱动电流要求和较小的控制电压范围，使得它们易于集成到电路中，且易于控制。
这些特性使功率MOSFET成为现代电子设备中广泛应用的关键组件之一。
mosfet的工作频率
mosfet的工作频率MOSFET是一种常用于开关电路和放大器电路的半导体器件。
它具有速度快、功耗低、可靠性高等优点，因此被广泛应用于各种电子设备中。
本文将从工作频率角度介绍MOSFET的工作原理和影响工作频率的因素。
一、MOSFET的工作原理MOSFET是金属-氧化物-半导体场效应晶体管的简称。
它由源极、漏极和栅极三个电极组成，具有以下的特点：1.导通电压低：通过调整栅极电压可以控制MOSFET的导通情况，其导通电压较低。
2.电阻小：MOSFET内部的电阻很小，电流能够快速地通过MOSFET。
3.功耗低：由于MOSFET的导通电阻非常小，因此在工作状态下不会产生过多的热量，功耗较低。
基本的MOSFET工作原理如下：当栅极施加一定电压时，会产生一个电场，作用于MOSFET管芯内半导体中，导致一定的电流从源极流向漏极。
栅极和漏极之间就形成了一个独立的场效应管，并且MOSFET的导通电流可以被根据栅极电压控制，从而实现开关和放大的功能。
二、影响MOSFET工作频率的因素MOSFET的工作频率受多方面因素的影响，其中主要包括：1.晶体管流经的电流：在一个固定的场效应管中，流经的电流越大，管芯内的电场就越强，导致MOSFET的反应速度变慢，从而影响工作频率。
2.晶体管缓存速度：当有一个输入信号被放入场效应管中时，管芯内的电子需要一定时间来缓存并形成输出信号。
如果MOSFET的缓存速度较慢，则容易降低工作频率。
3.MOSFET的负载能力：MOSFET在工作过程中会承担一定的负载能力，如果出现电磁干扰等不良影响，则可能导致MOSFET的工作频率变慢。
因此，在设计MOSFET电路时，必须优化晶体管的电路参数，避免因为电路参数或电子器件的特性而导致MOSFET的工作频率降低。
三、总结本文针对MOSFET的工作频率进行了详细地阐述，介绍了MOSFET 的基本工作原理和影响工作频率的因素。
通过了解MOSFET的工作原理和相关特性，可以更好的利用MOSFET在电路中的优势，达到更高的性能和更好的应用效果。
MOSFET工作原理
MOSFET工作原理MOSFET是一种金属氧化物半导体场效应晶体管，是现代电子电路中最常用的一种晶体管。
它具有体积小、功耗低、开关速度快等优点，广泛应用于数码电子、计算机设备、通讯设备以及电源管理等领域。
下面我将详细介绍MOSFET的工作原理。
当栅极施加正电压时，绝缘栅层中的电场使得位于绝缘栅层下方的N 型衬底或P型衬底上形成与栅极电压相同极性的电荷。
当栅极电压越高，导电通道打开的程度越大，形成由源极到漏极的导电通道。
当栅极施加负电压时，由于绝缘栅层下方的电场减小，衬底上的电荷减少。
当栅极电压达到临界值时，导电通道被关闭。
在截止区模式下，当栅极电压低于临界值时，导电通道完全关闭，源极和漏极之间没有电流流动。
在增强模式下，当栅极电压高于临界值时，导电通道打开，源极和漏极之间有电流流动。
而且，栅极电压越高，导电通道打开的程度越大，电流也越大。
在耗尽模式下，当栅极电压低于临界值时，导电通道完全关闭，且当栅极电压低于临界值时，源极和漏极之间有一个小的漏极电流。
此时的MOSFET被称为耗尽型MOSFET。
MOSFET的特点决定了它在电子电路中的重要性。
首先，MOSFET的输入阻抗很高，可以使输入电路和输出电路之间的阻抗匹配，保持电路的稳定性。
其次，由于MOSFET具有体积小、功耗低、开关速度快等特点，它可以在集成电路中广泛应用，实现高密度、高性能的电子产品。
此外，因为MOSFET的栅电极是绝缘层，使得栅电极和源漏电极之间具有很好的电隔离性能，可以提高电路的可靠性。
总结起来，MOSFET是一种通过控制栅极电压来控制源漏电流的晶体管。
它具有截止区、增强区和耗尽区三种工作模式。
通过控制栅极电压，可以实现对MOSFET的导电通道的开关，从而控制电路的电流流动。
MOSFET的特点包括高输入阻抗、体积小、功耗低、开关速度快等，适用于集成电路和高性能电子产品中。
mosfet基本工作原理
mosfet基本工作原理
场效应晶体管（MOSFET）是一种常用的电力器件，其基本工作原理是利用电场控制电流流动。
MOSFET由三个电极构成：源极（S）、栅极（G）和漏极（D）。
当电压施加在源极和漏极之间时，漏极和源极之间形成了一个电流通道。
这个通道是由两个特别掺杂的半导体材料——N型半导体（漏极和源极之间的区域）和P型半导体（通道区域）组成的。
当没有电压应用到栅极时，通道处于关闭状态，电流无法从源极流向漏极。
这是因为P型半导体的空穴和N型半导体的电
子互相结合形成一个正负电荷的屏障，阻止电流通过。
然而，一旦栅极施加了一个正电压，栅极下面的绝缘层上的电荷会产生一个电场。
这个电场会吸引P型半导体中的正空穴
或N型半导体中的负电子来到通道区域，从而消除了原本的
正负电荷屏障。
通道打开，允许电流从源极流向漏极。
通道的导电性与栅极电压有关，电压越高，通道电阻越小，电流流动越畅通。
因此，通过调整栅极电压，可以精确控制MOSFET的导通和截止状态，从而实现对电流的精确控制。
总结来说，MOSFET的基本工作原理是通过电场效应控制电
流的流动。
通过施加不同的电压到栅极，可以调整通道的电阻，进而控制电流的大小和流动方向。
mosfet工作原理
mosfet工作原理1. MOSFET的工作原理MOSFET的初衷是：MOS（金属氧化物半导体），FET（场效应晶体管），即金属层（M）的栅极被氧化物层（O）隔开，以通过以下效应控制半导体电场（S）场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型，但通常主要指绝缘栅型的MOS型（金属氧化物半导体FET），称为功率MOSFET（功率MOSFET）。
结型功率场效应晶体管通常称为静态感应晶体管（StaTIc InductionTIon Transistor-SIT）。
其特点是利用栅极电压控制漏极电流，驱动电路简单，所需驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但是电流容量小，耐压低。
适用于功率不超过10kW的电力电子设备。
2.功率MOSFET的结构和工作原理功率MOSFET的类型：根据导通通道，它可以分为P通道和N通道。
根据栅极电压幅值，可分为：耗尽型；耗尽型。
当栅极电压为零时，漏极与源极之间存在导电通道，为增强型。
对于N（P）沟道器件，栅极电压大于（小于）在零时存在一个导电沟道，而功率MOSFET主要是N沟道增强型。
2.1。
功率MOSFET结构功率MOSFET的内部结构和电气符号如图1所示。
当导通时，只有一个极性的载流子（多个载流子）参与导电，并且它是一个单极晶体管。
传导机制与低功率MOS晶体管的传导机制相同，但结构上存在很大差异。
低功率MOS晶体管是横向导电器件。
大多数功率MOSFET使用垂直导电结构，也称为VMOSFET （VerTIcal MOSFET），可大大提高MOSFET器件的电阻。
电压和电流承受能力。
根据垂直导通结构的不同，分为采用V型槽的垂直导通的VVMOSFET和具有垂直导通的双扩散MOS结构的VDMOSFET（垂直双扩散MOSFET）。
本文主要以VDMOS器件为例。
功率MOSFET是多个集成结构。
例如，国际整流器公司的HEXFET使用六边形电池。
西门子的SIP MOSFET使用方形单元。
mosfet工作原理
MOS晶体管也称为场效应晶体管（FET），它是集成电路中的绝缘FET。
MOS的全名是金属氧化物半导体。
具体地，该名称描述了集成电路中的MOS晶体管的结构，即，将二氧化硅和金属添加到某个半导体器件中以形成栅极。
可以切换MOS晶体管的源极和漏极，这两个都是在p型背栅中形成的n型区域。
1. MOS晶体管的工作原理MOS晶体管也称为场效应晶体管（FET），它是集成电路中的绝缘FET。
MOS的全名是金属氧化物半导体。
具体地，该名称描述了集成电路中的MOS晶体管的结构，即，将二氧化硅和金属添加到某个半导体器件中以形成栅极。
可以切换MOS晶体管的源极和漏极，这两个都是在p型背栅中形成的n型区域。
在大多数情况下，两个区域是相同的。
即使两端进行了切换，设备的性能也不会受到影响。
MOS晶体管2. MOS晶体管的工作原理-MOS晶体管的结构特性MOS晶体管的内部结构如下图所示；导通时，只有一个极性载流子（多载流子）参与导通，这是一个单极晶体管。
传导机制与低功率MOSFET的传导机制相同，但结构差异很大。
低功率MOSFET是横向导电器件。
大多数功率MOSFET采用垂直导电结构，也称为VMOSFET，可大大提高MOSFET的耐压和电流电阻。
它的主要特点是在金属栅与通道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻。
当管打开时，在两个高浓度n扩散区域中形成n型导电通道。
n沟道增强型MOS晶体管必须在栅极上施加正向偏置电压，只有当栅极源极电压大于阈值电压时，才能通过导通沟道来生成n沟道MOS晶体管。
N沟道耗尽型MOSFET是指具有导通沟道而无栅极电压（栅极源极电压为零）的n沟道MOS晶体管。
3. MOS晶体管的工作原理-MOS晶体管的特性3.1mos晶体管的输入输出特性对于具有公共源极连接的电路，源极和基板通过二氧化硅绝缘层隔离，因此栅极电流为0。
当VGSMOS晶体管的特性关于3.2mos晶体管的特性作为开关元件，MOS晶体管还处于截止或导通两种状态。
mosfet工作原理
mosfet工作原理
参考内容：
MOSFET（金属氧化物半导体场效应管）是一种半导体器件，它的工作原理基于半导体中的PN结和氧化层的场效应。
以下
是MOSFET的详细工作原理：
1. MOSFET结构：MOSFET由P型或N型半导体构成的基片
上分别沉积一层绝缘层和金属层，形成门极。
而它的源极和漏极就由基片本身或者通过不同的掺杂形成。
2. MOSFET工作原理：在MOSFET中，如果外加电压VGS
（门级源级电压）为正，门电场就会向下针对底部N型区的
电子运动，使它们从底部流向漏极。
这样就在N型区和P型
区之间形成了一个导通的沟道。
此时，因为底部电子数目不足，所以就导致了漏极电流的变化。
3. MOSFET的值：根据MOSFET的工作原理，它能够控制大
量的漏电流，而漏电流的大小取决于门电场的强弱。
因此，它的特性良好，可以用来控制不同的电路，如放大器、反馈电路、倍频器等等。
4. MOSFET的类型：MOSFET有两种类型，一种是增强型（Enhanced mode）MOSFET，另一种是消耗型（Depletion mode）MOSFET。
增强型MOSFET需要一定的门电压VGS
才能开始导电，因此被称为“增强型”，而消耗型则相反，不需要外加电压就能导电。
总之，MOSFET是一种在半导体领域应用广泛的器件，其工作原理是在PN结和氧化层的相互作用下实现场效应，从而实现不同电路的控制和放大。
mosfet的工作原理
mosfet的工作原理MOSFET，全称金属氧化物半导体场效应晶体管，是一种电子元件，具有高阻值和低功率消耗，因此在电子设备中得到广泛应用。
下面，我们来详细介绍一下MOSFET的工作原理。
一、MOSFET的基本结构MOSFET包含三个区域：源极（source）、漏极（drain）和栅极（gate）。
其中，源极和漏极之间的区域称为沟道（channel）。
沟道可以是P型或N型半导体，栅极由金属制成，与沟道之间被覆盖一层较薄的氧化物。
二、MOSFET的工作原理1.静态工作状态当MOSFET处于静态工作状态时，栅极没有电荷，此时沟道中也没有载流子。
因此，源极和漏极之间电阻很大，称之为高阻状态。
此时MOSFET的开关是关闭的。
2.栅极正电压如果栅极加上正电压，会将栅极和沟道之间的氧化物上形成电场，导致沟道中形成一个N型或P型区域（取决于沟道的本质类型）。
这种区域称之为导通道，是载流子的基地。
当电场强到一定程度，将在导通道中产生足够多的载流子，从而形成一个低阻通路，此时MOSFET 会打开。
3.栅极负电压当栅极加上负电压时，电场将减弱，因此导通道中的载流子数量减少。
而当负电压足够大时，栅极与沟道之间的电场会使导通道中的载流子数量减小，直到消失，MOSFET会处于高阻状态，即关闭状态。
三、MOSFET的特点1.高输入阻值由于MOSFET的栅极-沟道电容很大，因此输入阻值很高，对外来噪声的干扰很小。
2.低输出阻值在导通状态下，MOSFET的输出电阻很小，因此可以输送大电流，适合应用于功率放大器等高电流设备。
3.低功耗由于MOSFET导通时只需要极小的输入功率，因此功耗很低，适用于电池供电等功耗有限的设备。
总之，MOSFET是一种很重要的半导体器件，广泛应用于各种电子设备中。
掌握MOSFET的工作原理，可以更好地理解它的优点和缺点，并且能够更加有效地利用它。
MOS管工作原理
MOS管工作原理MOSFET（MOS型场效应晶体管）是一种三端器件，由金属-氧化物-半导体晶体管(MOS)的缩写组成。
它是一种主要用于功率放大和开关应用的半导体器件。
MOSFET的工作原理基于半导体材料中的电子和空穴的导电性质。
MOSFET由一块P型或N型的半导体材料（称为衬底）和一个被氧化层包围的绝缘栅层组成。
绝缘栅层上有一个金属电极（称为栅）来控制电流流过晶体管。
晶体管的输入端是栅，输出端是源极和漏极。
MOSFET的工作原理可以通过以下几个步骤来解释：1.堆栈电场形成：当在MOSFET的栅上加上一个正电压时（对于N型MOSFET，正压使电子在衬底和栅之间形成电场；对于P型MOSFET，则取负电压），电场会使半导体材料中的自由电子被引导到分布在栅电极附近的衬底区域中。
2.形成沟道：在栅上施加的电场足够强时，材料中的电子会通过衬底进入通道区域，形成一个导电的通道。
这个通道连接源极和漏极。
3.控制电流：通过改变栅电压，可以控制通道中的电流。
当栅电压非常低或负电压时，通道被切断，电流无法通过。
当栅电压为正时，通道打开，电流可以流过。
4.输出信号：源极和漏极上的电流和电压可以用来控制其他电路的功能。
当输入信号施加到栅上时，输出信号可以在源极和漏极之间生成。
MOSFET的工作原理使其非常适合用作开关和放大器。
作为开关，MOSFET可以控制电路的通断。
当栅电压高时，通道打开，允许电流流过；当栅电压低时，通道关闭，电流无法通过。
这使得MOSFET可以在数字电路中用作逻辑门和存储器元件。
作为放大器，MOSFET可以放大输入信号，输出一个放大后的信号。
通过控制栅电压，可以调整放大倍数。
MOSFET的高输入阻抗和低输出阻抗使其在放大电路中非常有用。
MOSFET有一些优点，包括低功耗、高开关速度、高输入阻抗和低噪声。
它还可以在高频率下工作，适用于射频和微波电路。
总结起来，MOSFET的工作原理是通过改变栅电压控制电流流过晶体管。
mosfet工作原理
mosfet工作原理MOSFET（金属-氧化物-半导体场效应晶体管）是一种无源型晶体管，由晶体管的发明者美国物理学家Willam Shockley于1960年发明。
MOSFET是一种特殊类型的无源晶体管，它可以控制振荡器电路中的大范围频率、增益和阻容等参数，以改变信号的特性和表现力，是形成高性能振荡器电路的关键部件。
在各种电磁元件的研发和制造中，MOSFET也发挥着极其重要的作用。
MOSFET的工作原理是：在MOSFET中，晶体管的构成由半导体和金属两层构成，夹在这两层之间的是氧化层（又被称为“绝缘层”），金属和氧化层形成了一个电容，当电场施加在金属和氧化层之间，电容就会受到充电，氧化层中的电子便会向金属层流动而形成电流，从而改变氧化层的电容量。
氧化层之间的电容量变化导致金属层上的电压发生变化，使MOSFET元件可以充当一个电压小于信号电压的大电流电阻，从而控制电路中的信号电流。
因此，MOSFET也可以被称为“电容型晶体管”。
MOSFET具有良好的电性能，它的结构简单，极其紧凑，操作灵敏，寄生电容和补偿电容小，非常适合实现高密度的电路设计，而且静态电容的调节范围很大。
此外，它也具有较好的阻抗特性，使用简单，易于电路设计，可广泛应用于电路中，同时它也是一种低耗能、低热量和低功耗元件，能有效地减少耗电量。
通常来讲，晶体管的工作在某个电压阈值之上时开始导通，而MOSFET的导通是基于电容调节的，只有当保持一个合适的电压，信号电平会改变MOSFET的导通情况，电压值低于阈值时，MOSFET又会断开，这种情况下电流就会断断续续地随着电压和信号而改变，所以MOSFET可以比普通晶体管更稳定地控制信号。
此外，MOSFET也可以用来对模拟信号进行增益控制，一个低电压可以产生一个比原信号更强的输出信号，从而进一步实现电路的有效细调，同时也可以提高电路的失真度和信噪比，是电路的重要补充元件。
浮栅场效应管工作原理
浮栅场效应管工作原理
浮栅场效应管（MOSFET）工作原理是通过控制荷电状态改变电荷运移等方式，在金属氧化物半导体场效应管中实现信号放大等功能的一种电子元件。
下面将详细分步骤阐述MOSFET的工作原理。
第一步，MOSFET的基本结构
MOSFET是基于半导体材料构建的一种器件。
它由源、漏、栅三个区域组成，栅由金属与绝缘层构成，绝缘层的材料通常是二氧化硅或氧化铝等。
第二步，MOSFET的导通原理
MOSFET的导通是通过控制栅电压的大小来控制电子通道导通的。
当栅极所加电压为正时，当且仅当栅极电压高于一定的阈值电压时，才能使导通电子池和漏池之间出现连续的电子通道，导通管才能正常工作。
第三步，MOSFET的应用原理
由于MOSFET可以控制电子通道的导通情况，因此其可应用于电路的放大功能实现、模拟换相器等待领域，或用于数字电路的信号快速处理，甚至还可以用于显示屏、消音器等领域的应用。
第四步，MOSFET的优缺点
MOSFET的优点是高输入阻抗、低功耗、操作速度快、易于集成等。
同时其还具有低热噪声、抗串扰电磁干扰、抗静电放电等特点。
而其劣势主要在于其结构较为复杂，价格相对高昂，所需驱动电压较高，因此导致电路设计难度较大。
综上所述，MOSFET的工作原理是通过控制栅电压来控制电子通道的导通情况，实现其在电路设计中的放大等功能，其应用广泛。
尤其将来随着科技发展，MOSFET在应用领域上也将得到进一步拓展。
MOSFET的简述及工作原理及应用领域解析
MOSFET的简述及工作原理及应用领域解析描述MOSFET（Metal Oxide Semiconductor Field Effect Transistor-金属氧化物半导体场效应晶体管）是一种半导体器件，广泛用于开关目的和电子设备中电子信号的放大。
由于MOSFET的尺寸非常小，因此MOSFET既可以是核心也可以是集成电路，可以在单个芯片中进行设计和制造。
MOSFET器件的引入带来了电子开关领域的变化。
1 什么是MOSFET？MOSFET是具有源极（Source），栅极（Gate），漏极（Drain）和主体（Body）端子的四端子设备。
通常，MOSFET的主体与源极端子连接，从而形成诸如场效应晶体管的三端子器件。
MOSFET通常被认为是晶体管，并且在模拟和数字电路中都使用。
这是MOSFET的基本介绍。
该设备的一般结构如下：场效应晶体管根据上述MOSFET结构，MOSFET的功能取决于沟道宽度中发生的电气变化以及载流子（空穴或电子）的流动。
电荷载流子通过源极端子进入通道，并通过漏极离开。
沟道的宽度由称为栅极的电极上的电压控制，该电极位于源极和漏极之间。
它与极薄的金属氧化物层附近的通道绝缘。
器件中存在的MOS容量是整个操作的关键部分。
带有端子的MOSFETMOSFET可以通过两种方式发挥作用：1）耗尽模式（Depletion Mode）2）增强模式（Enhancement Mode）耗尽模式当栅极端子两端没有电压时，该通道将显示其最大电导。
而当栅极端子两端的电压为正或负时，则沟道电导率会降低。
举例：增强模式当栅极端子两端没有电压时，该器件将不导通。
当栅极端子两端的电压最大时，该器件将显示出增强的导电性。
增强模式2 MOSFET的工作原理MOSFET器件的主要原理是能够控制源极端子和漏极端子之间的电压和电流。
它几乎像一个开关一样工作，并且该设备的功能基于MOS电容器。
MOS电容器是MOSFET的主要部分。
有机场效应晶体管工作原理
有机场效应晶体管工作原理
有机场效应晶体管（MOSFET）是常用于现代电子和数码电路的一
种半导体器件，它的工作原理是利用金属-氧化物-半导体结构来控制
电流的通断。
在MOSFET中，有一个被氧化物（通常是二氧化硅）分隔开的金属
栅极，固定在半导体表面。
当金属栅极被加入正电压时，它会在表面
形成一个强电场，这个电场会在半导体中形成一个可控制的电阻，从
而控制电荷的流动。
当有电压被加到晶体管的栅极处，栅极与晶体管的沟道之间会形
成一条导电通道，这条通道中的载流子(电荷)会受到栅极电势的控制，从而改变电阻率或导电性。
只有当栅极电压高于一个特定电位时，导
电通道开启，电子就从源极流向漏极，这个阈值电压也被称作MOSFET
的开启电压。
晶体管的强电性质和小的空间占用使得它们成为数字和模拟电子
器件中不可缺少的构件，应用极为广泛。
MOSFET器件独特的优势包括
低功耗、高速、简单的驱动电路和在尺寸缩小的同时性能持续提升的
特点。
因此，MOSFET已成为电子和计算机领域的重要元件，支持了我
们这个数字化时代中各种广泛的应用。
MOSFET的工作原理
MOSFET的工作原理MOSFET（金属氧化物半导体场效应晶体管）是一种非常重要的半导体器件，广泛应用于电子工程和通信领域。
本文将介绍MOSFET的工作原理，以及该原理在实际应用中的意义。
一、MOSFET的结构MOSFET是一种三端器件，由源极、栅极和漏极组成。
其结构通常可分为四个区域：衬底区、绝缘层、栅极和沟道层。
其中，衬底区为P 型或N型半导体材料，绝缘层为氧化物层，栅极为金属材料，沟道层则是P型或N型半导体材料。
二、MOSFET的工作原理1. 漏源极结电压偏置当漏源极间施加一定的反向电压时，可以控制MOSFET的导通和截止。
当反向电压增大时，沟道的电子和空穴浓度减少，导致MOSFET截止。
2. 栅极电压偏置栅极电压是MOSFET控制的关键因素。
当栅极电压较低时，栅极与漏极之间的电场无法控制沟道的导电特性。
而当栅极电压逐渐增大时，形成沟道的载流子密度越高，MOSFET的导电能力也越强。
3. 沟道型MOSFET和增强型MOSFET基于MOSFET的工作原理，可以将其分为沟道型MOSFET和增强型MOSFET两种类型。
沟道型MOSFET是通过栅极电压调制沟道导电能力的，其栅极电压为负值时，形成正负电荷在沟道间的分布。
增强型MOSFET则是在无栅极电压情况下处于截止状态，需要通过正值的栅极电压来增强其导电能力。
三、MOSFET的应用领域MOSFET作为一种重要的半导体器件，广泛应用于电子工程和通信领域，如下所示：1. 电源管理MOSFET在电源管理中扮演重要角色，可以实现高效能的功率转换、低功耗模式切换和电源管理系统的保护等功能。
2. 通信系统MOSFET用于无线通信系统中的功率放大和射频开关控制，能够提高系统的效能和性能。
3. 电动车辆MOSFET被广泛应用于电动车辆中的电机驱动系统，通过高效能的功率开关控制，实现电动车辆的高效率和低功耗。
4. LED照明MOSFET能够对LED照明系统进行调光和开关控制，提高LED照明的节能性能和生命周期。
MOSFET的工作原理
MOSFET的工作原理MOSFET的工作原理基于半导体材料的特性，使用了金属-氧化物-半导体结构。
它的主要组成部分是源（Source）、栅（Gate）和漏（Drain）。
在一个PN结构的半导体基片上，形成了一个具有肖特基势垒的底部区域，称为漏（Drain）。
在绝缘氧化层上面生长了一层极薄的半导体层，称为通道层。
在MOSFET中，操作栅极与绝缘层之间不接触，通过绝缘层隔离。
当在栅极上施加一个正电压时，会形成一个电场，穿过绝缘层，在通道中形成一个空穴或电子的浓度。
这种操作方式叫做增强型MOSFET，当在栅极上施加一个负电压时，会使电场变弱，通道中的同名电荷减少，这称为耗尽型MOSFET。
将MOSFET放入工作状态的关键是控制栅极上的电压。
栅极电压与漏源电压的关系决定了MOSFET的工作状态。
在低电压下，当栅极电压低于其中一临界电压时，MOSFET是处于关闭状态。
在这种情况下，有一个很高的电阻，不会有电流通过。
当栅极电压超过其中一临界电压时，电场通过绝缘层并形成一个通道，导致源极和漏极之间形成一条导电路径。
这时的MOSFET是处于开启状态，有电流流过。
在这种情况下，MOSFET的电阻变得非常小，几乎可以忽略不计。
MOSFET的行为可以通过其开关特性进行更详细的分析。
当MOSFET处于开启状态时，当栅极电压与源电压之间的差异小于临界电压，MOSFET处于饱和区。
在这个区域，MOSFET可以看作一个电流源。
当栅极电压与源电压之间的差异超过临界电压，则MOSFET处于放大区。
当MOSFET处于关闭状态时，它可以看作一个电阻。
这个电阻称为漏源电阻，通常很大。
漏源电阻的值可以通过调整栅极电压来控制，从而调整MOSFET的工作状态。
总结来说，MOSFET的工作原理基于控制栅极电压来调整通道中的电荷浓度。
通过调整栅极电压，可以控制MOSFET的导通与否，以及导通时的电阻大小。
这使得MOSFET成为一种非常灵活和可靠的电子器件，广泛应用于各种电路中。
mosfet工作原理
mosfet工作原理
MOSFET（金属氧化物半导体场效应晶体管）是一种基本的场效应晶体管，由一对金属电极（源和漏）和一个控制电极（栅）组成。
MOSFET的工作原理是通过在控制电极上施加电压来
控制该晶体管的电阻。
在MOSFET内部，栅电极和半导体之间有一个氧化物层。
当
一个正电压被施加在栅电极上时，栅极与半导体之间的氧化物破坏了电场，电子就会被吸引到半导体表面，形成一个薄层导体通道。
这条通道可以通过漏电极连接到源电极，从而允许电流流动。
当栅电极电压为零时，MOSFET的通道将关闭，没有电流可
以通过。
当正电压施加在栅电极上时，导通通道中的电荷会增多，电荷密度也会增加，电阻降低，从而可以控制电流的大小。
参考内容：
1. 马立峰, 张小军. MOSFET原理及应用[M]. 北京: 化学工业出
版社, 2016.
2. 王健民. 半导体器件及应用[M]. 上海: 上海交通大学出版社, 2014.
3. 张俐俐, 刘伯权. MOSFET及其应用中工作原理的分析与研
究[J]. 电子科技, 2013 (2): 41-43.。
mosfet的放大电路工作原理
mosfet的放大电路工作原理
一、mosfet放大电路的基本原理
mosfet（金属氧化物半导体场效应晶体管）放大电路是一种常见的电子设备，其工作原理基于半导体材料的特性。
在mosfet放大电路中，输入信号通过栅极控制源极和漏极之间的电流，从而实现信号的放大。
二、mosfet放大电路的组成
mosfet放大电路通常由电源、输入信号源、mosfet管、负载和反馈电路等部分组成。
电源为mosfet提供工作电压，输入信号源产生需要放大的信号，mosfet管作为放大器件，负载将放大的信号输出，反馈电路则用于稳定输出信号。
三、mosfet放大电路的工作过程
mosfet放大电路的工作过程可以分为三个阶段：静态工作状态、动态工作状态和反馈控制。
在静态工作状态下，电源为mosfet提供合适的偏置电压，使管子处于预定的导通状态。
在动态工作状态下，输入信号通过栅极控制源极和漏极之间的电流，产生放大的输出信号。
反馈控制则通过反馈电路对输出信号进行检测和调整，以保证输出信号的稳定性和准确性。
四、mosfet放大电路的特点
mosfet放大电路具有高输入阻抗、低噪声、宽频带和高效能等特点。
高输入阻抗可以减小信号源的负担，提高信号传输质量。
低噪声
和宽频带特性使得mosfet放大电路在通信、雷达和音频等领域有广泛应用。
而高效能则有助于降低设备的能耗和发热量，提高设备的使用寿命和稳定性。
总结：本文详细介绍了mosfet放大电路的工作原理、组成、工作过程和特点。
通过深入理解这些内容，有助于更好地应用mosfet 放大电路，提高电子设备的性能和稳定性。
MOSFET工作原理
P通道空乏型及增強型MOSFET
P通道空乏型MOSFET的結構與符號
(1) 結構：N型基體為製造MOSFET元件的基礎層 ，整個元件是製作在一塊基體上的。 (2)符號
N型基體：箭頭朝外。 P型通道：源極的箭頭朝內。 其符號是模仿PNP。
P通道增強型MOSFET的結構與符號
(1) 結構 與空乏型MOSFET類似。 汲、源極間沒有實質的通道。
N通道增強型MOSFET的結構與符號 增強型MOSFET的結構與空乏型 MOSFET非常類似。 (1) 結構 汲、源極間沒有實質的通道。 P型基體（箭頭朝內）、 N型通 道（源極箭頭朝外）。 (2) 符號 中間的垂直虛線表示無通道存在。
(1) 基本動作原理 當 VGS 0 時，MOSFET處於截止狀態。 操作 當 VGS 0 時，在閘極下方形成一個空乏區。 情形 當 VGS Vth（Vth 稱為臨界電壓）時，電子就 被引進入這一空乏區，汲、源極間有了N 型通道，產生電流。
二、工作原理 1. 電路符號 2.MOSFET特性曲線 3.MOSFET工作特性曲線 4.MOSFET次導通區
1.
2.
3.
4.
2
(1) 結構
(2) 符號
中間的垂直線代表通道。 P型基體：箭頭朝內。 N型通道：源極的箭頭朝外。 其符號是模仿NPN。
N通道空乏型MOSFET (1) 操作情形 VG S 0 ，適當的加入VD S 電壓，則產生 有效的電流（此與JFET相同）。 VGS < 0 ，通道感應正電荷，並減少通 道多數載子，使得汲極電流減少（空 乏模式）。 VG S 0 ，通道感應負電荷，並增加通 道的載子，使得汲極電流增加（增強 模式）。
(2) 符號
N型基體（箭頭朝外）、 P型通道 （源極箭頭朝內）。 中間的垂直虛線表示無通道存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

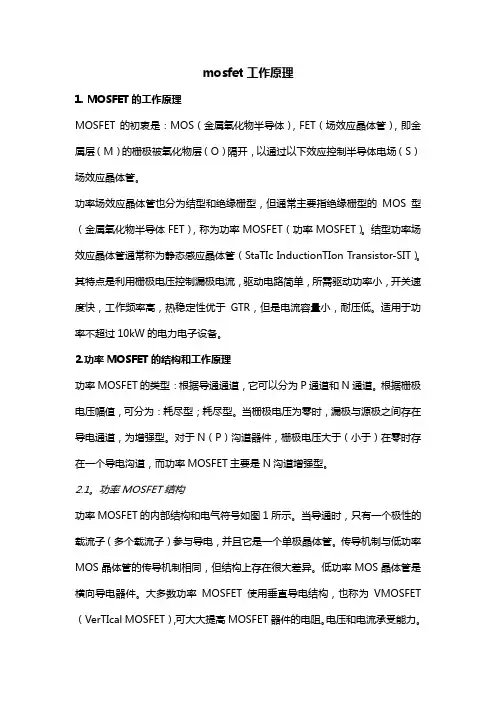

MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。
结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor--SIT）。
其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。
2.功率MOSFET的结构和工作原理功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。
按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。
2.1.功率MOSFET的结构功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。
导电机理与小功率MOS管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET,（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。
按垂直导电结构的差异，又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件为例进行讨论。
功率MOSFET为多元集成结构，如国际整流器公司（International Rectifier）的HEXFET采用了六边形单元；西门子公司（Siemens）的SIPMOSFET采用了正方形单元；摩托罗拉公司（Motorola）的TMOS采用了矩形单元按“品”字形排列。
2.2.功率MOSFET的工作原理截止：漏源极间加正电源，栅源极间电压为零。
P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。
导电：在栅源极间加正电压U GS，栅极是绝缘的，所以不会有栅极电流流过。
但栅极的正电压会将其下面P区中的空穴推开，而将P区中的少子-电子吸引到栅极下面的P区表面当U GS大于U T（开启电压或阈值电压）时，栅极下P区表面的电子浓度将超过空穴浓度，使P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。
2.3.功率MOSFET的基本特性2.3.1静态特性MOSFET的转移特性和输出特性如图2所示。
漏极电流I D和栅源间电压U GS的关系称为MOSFET的转移特性，I D较大时，I D与U GS的关系近似线性，曲线的斜率定义为跨导G fsMOSFET的漏极伏安特性（输出特性）：截止区（对应于GTR 的截止区）；饱和区（对应于GTR的放大区）；非饱和区（对应于GTR的饱和区）。
电力MOSFET工作在开关状态，即在截止区和非饱和区之间来回转换。
电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。
电力MOSFET的通态电阻具有正温度系数，对器件并联时的均流有利。
2.3.2动态特性MOSFET其测试电路和开关过程波形如图3所示。
开通过程；开通延迟时间t d(on)-U p前沿时刻到U GS=U T并开始出现i D的时刻间的时间段；上升时间t r- U GS从U T上升到MOSFET进入非饱和区的栅压U GSP 的时间段；i D稳态值由漏极电源电压U E和漏极负载电阻决定。
U GSP的大小和i D的稳态值有关，U GS达到U GSP后，在u p作用下继续升高直至达到稳态，但i D已不变。
开通时间t on-开通延迟时间与上升时间之和。
关断延迟时间t d(off)-U p下降到零起，C in通过R S和R G放电，U GS 按指数曲线下降到U GSP时，i D开始减小为零的时间段。
下降时间t f- U GS从U GSP继续下降起，i D减小，到U GS< U T时沟道消失，i D下降到零为止的时间段。
关断时间t off-关断延迟时间和下降时间之和。
2.3.3MOSFET的开关速度MOSFET的开关速度和C in充放电有很大关系，使用者无法降低C in，但可降低驱动电路内阻R s减小时间常数，加快开关速度，MOSFET只靠多子导电，不存在少子储存效应，因而关断过程非常迅速，开关时间在10～100ns之间，工作频率可达100kHz以上，是主要电力电子器件中最高的。
场控器件静态时几乎不需输入电流。
但在开关过程中需对输入电容充放电，仍需一定的驱动功率。
开关频率越高，所需要的驱动功率越大。
4.动态性能的改进在器件应用时除了要考虑器件的电压、电流、频率外，还必须掌握在应用中如何保护器件，不使器件在瞬态变化中受损害。
又加上因大面积带来的大电容，所以其du/dt能力是较为脆弱的。
对di/dt来说，它还存在一个导通区的扩展问题，所以也带来相当严格的限制。
功率MOSFET的情况有很大的不同。
它的dv/dt及di/dt的能力常以每纳秒（而不是每微秒）的能力来估量。
但尽管如此，它也存在动态性能的限制。
这些我们可以从功率MOSFET的基本结构来予以理解。
图4是功率MOSFET的等效电路，在应用中除了要考虑功率MOSFET每一部分都存在电容以外，还必须考虑MOSFET还并联着一个二极管。
同时从某个角度看、它还存在一个寄生晶体管。
（就像IGBT也寄生着一个晶闸管一样）。
这几个方面，是研究MOSFET动态特性很重要的因素。
首先MOSFET 结构中所附带的本征二极管具有一定的雪崩能力。
通常用单次雪崩能力和重复雪崩能力来表达。
当反向di/dt 很大时，二极管会承受一个速度非常快的脉冲尖刺，它有可能进入雪崩区，一旦超越其雪崩能力就有可能将器件损坏。
作为任一种PN结二极管来说，仔细研究其动态特性是相当复杂的。
它们和我们一般理解PN 结正向时导通反向时阻断的简单概念很不相同。
当电流迅速下降时，二极管有一阶段失去反向阻断能力，即所谓反向恢复时间。
PN结要求迅速导通时，也会有一段时间并不显示很低的电阻。
在功率MOSFET中一旦二极管有正向注入，所注入的少数载流子也会增加作为多子器件的MOSFET的复杂性。
功率MOSFET的设计过程中采取措施使其中的寄生晶体管尽量不起作用。
在不同代功率MOSFET中其措施各有不同，但总的原则是使漏极下的横向电阻RB 尽量小。
因为只有在漏极N区下的横向电阻流过足够电流为这个N区建立正偏的条件时，寄生的双极性晶闸管才开始发难。
然而在严峻的动态条件下，因du/dt 通过相应电容引起的横向电流有可能足够大。
此时这个寄生的双极性晶体管就会起动，有可能给MOSFET带来损坏。
所以考虑瞬态性能时对功率MOSFET器件内部的各个电容（它是dv/dt的通道）都必须予以注意。
瞬态情况是和线路情况密切相关的，这方面在应用中应给予足够重视。
对器件要有深入了解，才能有利于理解和分析相应的问题。
4.功率MOSFET驱动电路功率MOSFET是电压型驱动器件，没有少数载流子的存贮效应，输入阻抗高，因而开关速度可以很高，驱动功率小，电路简单。
但功率MOSFET的极间电容较大，输入电容CISS、输出电容COSS和反馈电容CRSS与极间电容的关系可表述为：功率MOSFET的栅极输入端相当于一个容性网络，它的工作速度与驱动源内阻抗有关。
由于 CISS的存在，静态时栅极驱动电流几乎为零，但在开通和关断动态过程中，仍需要一定的驱动电流。
假定开关管饱和导通需要的栅极电压值为VGS，开关管的开通时间TON包括开通延迟时间TD和上升时间TR两部分。
开关管关断过程中，CISS通过ROFF放电，COSS由RL充电，COSS较大，VDS（T）上升较慢，随着VDS(T)上升较慢，随着VDS （T）的升高COSS迅速减小至接近于零时，VDS（T）再迅速上升。
根据以上对功率MOSFET特性的分析，其驱动通常要求：触发脉冲要具有足够快的上升和下降速度；②开通时以低电阻力栅极电容充电，关断时为栅极提供低电阻放电回路，以提高功率MOSFET的开关速度；③为了使功率MOSFET可靠触发导通，触发脉冲电压应高于管子的开启电压，为了防止误导通，在其截止时应提供负的栅源电压；④功率开关管开关时所需驱动电流为栅极电容的充放电电流，功率管极间电容越大，所需电流越大，即带负载能力越大。
4.1几种MOSFET驱动电路介绍及分析4.1.1 不隔离的互补驱动电路。
图7a）为常用的小功率驱动电路，简单可靠成本低。
适用于不要求隔离的小功率开关设备。
图7（b）所示驱动电路开关速度很快，驱动能力强，为防止两个MOSFET管直通，通常串接一个0.5～1Ω小电阻用于限流，该电路适用于不要求隔离的中功率开关设备。
这两种电路特点是结构简单。
MOSFET栅极的关断速度变慢。
（2）有隔离变压器的互补驱动电路。
如图10所示，V1、V2为互补工作，电容C起隔离直流的作用，T1为高频、高磁率的磁环或磁罐。
导通时隔离变压器上的电压为（1-D）U i、关断时为D U i，若主功率管S可靠导通电压为12V，而隔离变压器原副边匝比N1/N2为12/（1-D）/ U i。
为保证导通期间GS电压稳定C值可稍取大些。
该电路具有以下优点：①电路结构简单可靠，具有电气隔离作用。
当脉宽变化时，驱动的关断能力不会随着变化。
②该电路只需一个电源，即为单电源工作。
隔直电容C的作用可以在关断所驱动的管子时提供一个负压，从而加速了功率管的关断，且有较高的抗干扰能力。
但该电路存在的一个较大缺点是输出电压的幅值会随着占空比的变化而变化。
当D 较小时，负向电压小，该电路的抗干扰性变差，且正向电压较高，应该注意使其幅值不超过MOSFET栅极的允许电压。
当D大于0.5时驱动电压正向电压小于其负向电压，此时应该注意使其负电压值不超过MOAFET栅极允许电压。
所以该电路比较适用于占空比固定或占空比变化范围不大以及占空比小于0.5的场合。
（3）集成芯片UC3724/3725构成的驱动电路电路构成如图11 所示。
其中UC3724用来产生高频载波信号，载波频率由电容CT和电阻RT决定。
一般载波频率小于600kHz，4脚和6脚两端产生高频调制波，经高频小磁环变压器隔离后送到UC3725芯片7、8两脚经UC3725进行调制后得到驱动信号，UC3725内部有一肖特基整流桥同时将7、8脚的高频调制波整流成一直流电压供驱动所需功率。
