电阻知识及分类
电阻知识(详)
![电阻知识(详)](https://img.taocdn.com/s3/m/22666618e87101f69e319546.png)
电阻(电阻器)1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻,该元件称为电阻器,简称电阻。
电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关。
电阻的是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能;当电流经过电阻时会在两端形成不同的电压。
在电路正常工作过程中,电流的大小恒定不变;但是电压的大小在不同的电路(节点)处会发生改变,其中的原因就电阻的阻抗导致阻流降压;接地或与直流电源负极相连接的导线(节点)电压值都是0 单位:欧姆(Ω,KΩ,MΩ)1M欧=103 K欧=106欧功能:阻碍电流通过,降低电压(阻流降压)。
电阻器在电路中主要用来调节和稳定电流与电压,可作为分流器和分压器,也可作电路匹配负载。
根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件,又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。
常见的特种电阻种类:光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏(把外界物理变化变为电信号变化)重要参数:电阻值,电阻功率,电阻种类;(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类:封装类型(了解)碳膜电阻:是目前电子、电器、资讯产品中使用量最大,价格最便宜,品质稳定性、信赖度最高的碳膜固定电阻器。
此电阻器是在高温真空中分离出有机化合物--碳,紧密附着於瓷棒表面的碳膜为电阻体,再加以适当的接头后切薄而成,并在其表面涂上环氧树脂密封保护优点:制作简单,成本低;缺点:稳定性差,噪音大、误差大。
绕线电阻、无感性电阻:将电阻线绕在无性耐热瓷体上,表面涂以耐热、耐湿、无腐蚀的不燃性涂料,保护而成。
其特点如下:耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。
无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性,加上低电感量的优点。
电阻知识
![电阻知识](https://img.taocdn.com/s3/m/1521bb0e76c66137ee0619d6.png)
电阻知识一,常用电阻类型:1,零欧姆电阻:印刷电路板上两点之间跳线之用。
a,规格:电阻值0.05欧以下;b,尺寸规格:目前零欧姆电阻SMD型较多;直插型为单黑色色环,较少使用。
2,精密金属皮膜电阻:本体采用国际标准颜色为深宝蓝色,五个色环,第5色环表示误差等级,棕色1%,红色2%,绿色0.5%,蓝色0.25%,紫色0.1%。
3,金属氧化皮膜电阻:一般为灰色涂料表示,浅粉红色涂料表示为小型化。
a,小型化使用方便,耐超负载电流而不致断阻;b,耐热、耐湿、不燃性的涂装;c,已氧化过的电阻皮膜经年变化很微小,皮膜强度特性强;4,不燃性金属氧化皮膜电阻(浅灰色不燃性耐温800度之涂料涂装):施加16倍额定功率5分钟,不会起火燃烧。
5,线绕电阻:用含铝量的瓷棒做基体瓷器,用耐热的镍合金线做电阻丝(无感型电阻为交叉绕线,一般感量为1uH以下),可以承受很大的瞬间峰值功率,可达到100~400倍额定功率。
该电阻用5色环表示,第5色环绿色表示无感线绕电阻,第5色环黑色表示有感线绕电阻。
另,电阻本体底色灰色表示normal size,电阻本体底色粉红色表示small size。
6,碳膜电阻:(略)7,水泥电阻:该电阻可以做到很大的功率,厂内烧机架上有大量使用。
8,锰铜线:成分为Cu、NI和Mn,线径0.71mm,,电阻率为1.11 OHM/m,长7.5mm。
一般用于过电流检测电路,如DA30C、DA48E12等机种。
9,压敏电阻:金属氧化变阻暂态电压抑制器(MOV),当暂态电压出现在MOV两端时,MOV阻抗会快速下降到最低值,将输入电压定位在安全值范围,暂态能量消耗在MOV上;跨接在安全电压上时,表现的阻抗很大。
主要有300V、350V、390V几种规格。
之前一直归结到电容类器件,这里顺便提一下。
10, 热敏电阻:负温度系数热敏电阻(NTC):小阻值的如5A,2.5 Ω规格的,用于浪涌电流抑制,当开关电源打开时,经由热敏电阻可达到限制突波电流的目的;当电容充电后,在稳定负载电流下,热敏电阻因发热阻值会变得较小,不会对整机效率产生较大影响。
电阻的基础知识
![电阻的基础知识](https://img.taocdn.com/s3/m/58d1841459eef8c75fbfb3be.png)
电阻的基础知识1 电阻的分类1.1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.1.2.按制造材料薄膜电阻、线绕电阻,无感电阻等.1.2.1薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下:a碳膜电阻器碳膜电阻(碳薄膜电阻)为最早期也最普遍使用的电阻器,利用真空喷涂技术在瓷棒上面喷涂一层碳膜,再将碳膜外层加工切割成螺旋纹状,依照螺旋纹的多寡来定其电阻值,螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高,但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上,是目前电子,电器,设备,资讯产品之最基本零组件。
b 金属膜电阻器。
金属膜电阻(金属拍摄电阻)同样利用真空喷涂技术在瓷棒上面喷涂,只是将炭膜换成金属膜(如镍铬),并在金属膜车上螺旋纹做出不同阻值,并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵,但低杂音,稳定,受温度影响小,精确度高成了它的优势。
因此被广泛应用于高级音响器材,电脑,仪表,国防及太空设备等方面。
c 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作,使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻(金属氧化物薄膜电阻器),它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜(用锡和锡的化合物喷制成溶液,经喷雾送入500~500℃的恒温炉,涂覆在旋转的陶瓷基体上而形成的。
材料也可以氧化锌等),并在金属氧化薄膜车上螺旋纹做出不同阻值,然后于外层喷涂不燃性涂料。
其性能与金属膜电阻器类似,但电阻值范围窄。
它能够在高温下仍保持其安定性,其典型的特点是金属氧化膜与陶瓷基体结合的更牢,电阻皮膜负载之电力亦较高。
电子元器件系列知识---电阻
![电子元器件系列知识---电阻](https://img.taocdn.com/s3/m/54bc232a5022aaea988f0f07.png)

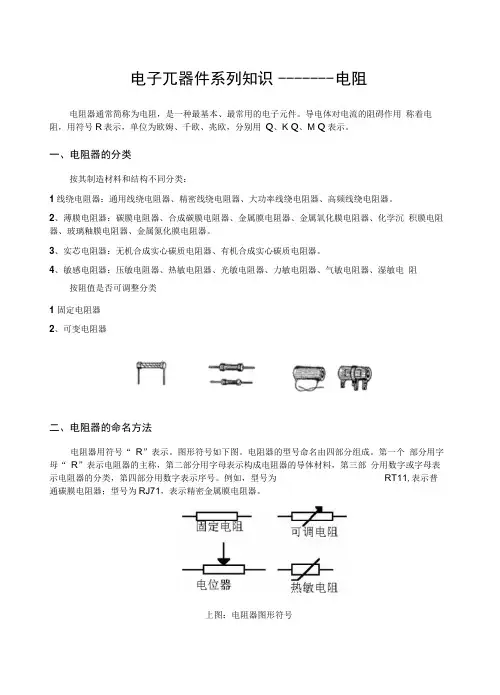

电子兀器件系列知识------- 电阻电阻器通常简称为电阻,是一种最基本、最常用的电子元件。
导电体对电流的阻碍作用称着电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Q、K Q、M Q表示。
一、电阻器的分类按其制造材料和结构不同分类:1线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实芯电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻按阻值是否可调整分类1 固定电阻器2、可变电阻器二、电阻器的命名方法电阻器用符号“ R”表示。
图形符号如下图。
电阻器的型号命名由四部分组成。
第一个部分用字母“ R”表示电阻器的主称,第二部分用字母表示构成电阻器的导体材料,第三部分用数字或字母表示电阻器的分类,第四部分用数字表示序号。
例如,型号为RT11,表示普通碳膜电阻器;型号为RJ71,表示精密金属膜电阻器。
上图:电阻器图形符号T电阻RT 10K爨膜示例:RJ71-0.125-5.1KI 型电阻器下图是碳膜电阻及精密金属膜电阻。
0.12^ e.ik T主需.电堪as材料.金■構IyW第一部分第二部分(材料)第三部分第四部分(分类)RH 合成碳膜 1普通 序号I 玻璃釉膜 2普通 J 金属膜 3超咼频 N 无机实芯 4高阻 G 沉积膜5高温 S 有机实芯 7精密 T 碳膜 8咼压 X 线绕9特殊 丫氧化膜G 咼功率 F 复合膜T 可调F 表:电阻器型号的意义三、电阻器的参数:1、标称阻值:电阻器上面所标示的阻值。
确定电阻器标称值的一般原则是,生产出来的电阻器按照一定的误差等级从小阻值到大阻值分布,使所有的电阻器都能找到一个标称值,以免造成不必要的损失。
电阻器的误差等级有E6、E12、E24,分别对应土20%、土10%、土5%三个误差等级,分别有六个、十二个和二十四个标称值。
电阻 基础知识与应用大全
![电阻 基础知识与应用大全](https://img.taocdn.com/s3/m/49406cd03186bceb19e8bb89.png)
压敏电阻 一种阻值随压力变化而变化的电阻,又 称为压电电阻器。利用电阻应变效应,可制 成各种力矩计,半导体话筒,压力传感器等。 热敏电阻器 一种对温度极为敏感的电阻器,其阻值 随温度的变化而显著变化,主要用在消磁电 路、加热器、电路保护、温度控制与补偿。
热敏电阻
光敏电阻
气敏电阻
压敏电阻
电阻值的读取
直滑式电位器
双联(列)电位器
合成膜电位器
线绕电位器
各式各样的电位器
敏感电阻器
压敏电阻器、热敏电阻器、光敏电阻器、 气敏电阻器、湿敏电阻器等。 光敏电阻 电导率随着光量力的变化而变化的电子 元件,当某种物质受到光照时,载流子的 浓度增加从而增加了电导率,这就是光电 导效应。 气敏电阻 利用某些半导体吸收某种气体后发生氧 化还原反应制成,主要成分是金属氧化物。
4、优先选用通用型电阻器。 我们所见到的大部分家用 电器和其他电子设备的电路中所采用的电阻器,绝大部 分都 属于通用型电阻器,少量的电阻器是精密和高精密 电阻器以及特殊电阻器。 通用型电阻器不仅种类多,而 且规格较齐全,阻值范围很宽;再加上每种规格通用电 阻器的 生产数量都较大,成本较低,价格也就便宜。因 此,只要通用型电阻器能够满足电路工作的 要求,就应 优先选用通用型电阻器。如果通用型电阻器不能满足电 路工作要求,就要考虑精密型电阻器和其他特殊电阻器。 5、正确选用电阻器的功率。 在实际应用中,选用功率 型电阻器的额定功率都要高于电路实际要求功率的 1 倍 或 2 倍才行,否则就很难保障电路正常安全工作。 另外, 如果是正常做的维修、正常电路的安装,所选用电阻器 的功率。
多圈精密电位器:该电位器旋转的圈次较多,每圈的阻值变化小主要 用于精密仪器中。材料:玻璃釉膜 性能:微调 阻值调节方式:旋转式 阻值变化方式:直线式 标称阻值:50-2M 额定功率:0.5(W) 允许偏 差:±10(%)
电阻基础必学知识点
![电阻基础必学知识点](https://img.taocdn.com/s3/m/ce7e4e9d27fff705cc1755270722192e453658f9.png)
电阻基础必学知识点
1. 电阻的定义:电阻是指导体中电流通过时所遇到的阻碍或阻力。
单位为欧姆(Ω)。
2. 电阻的公式:电阻的大小可以用欧姆定律来表示,即R=V/I,其中R为电阻,V为电压,I为电流。
3. 电阻的分类:电阻可以分为固定电阻和可变电阻两种。
固定电阻的阻值是固定的,常见的有碳膜电阻、金属膜电阻等;可变电阻的阻值可以调节,常见的有可调电阻、光敏电阻等。
4. 电阻的串并联:电阻可以进行串联和并联,串联时电阻之和等于总阻值,即Rt = R1 + R2 + ...,并联时电阻之和的倒数等于总阻值的倒数,即1/Rt = 1/R1 + 1/R2 + ...
5. 电阻的颜色编码:对于固定电阻,常用颜色编码来表示其阻值。
一般是通过查表或者使用万用表来确定电阻的阻值。
6. 电阻的功率:电阻产生的热量与通过的电流和电阻的阻值有关。
功率可以通过P = VI或者P = I²R来计算,其中P为功率,V为电压,I为电流,R为电阻。
7. 电阻的温度系数:电阻的阻值与温度有关,具有一定的温度系数。
温度系数表示单位温度变化时阻值的变化程度,常用ppm/℃表示。
8. 电阻的功率系列:电阻的阻值存在一定的离散性,为了满足不同功率要求,有一定范围的阻值可供选择,常用的电阻阻值系列有E12、
E24、E96等。
9. 电阻的应用:电阻在电路中广泛应用,常见的应用包括限流、保护
电路、分压、滤波等。
10. 电阻的特性曲线:电阻的阻值与电压或电流之间存在一定的关系,可以通过绘制特性曲线来描述电阻的特性。
常见的特性曲线有线性曲线、非线性曲线等。
电阻详细基础知识
![电阻详细基础知识](https://img.taocdn.com/s3/m/6d3ebdd14bfe04a1b0717fd5360cba1aa8118ce1.png)
电阻详细基础知识电阻是电路中常见的一个元件,它用于控制电流的大小。
在电阻详细基础知识中,我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。
一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象,它是电路中的一种元件。
电阻的单位是欧姆(Ω),用符号R表示。
电阻的大小与电路中的电流和电压有关,根据欧姆定律可以得出电阻的计算公式:R = U/I,其中R表示电阻,U表示电压,I表示电流。
二、电阻的分类根据电阻的材料和结构,电阻可分为固定电阻和可变电阻两种类型。
1. 固定电阻:固定电阻的电阻值是固定的,不可调节。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。
这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。
2. 可变电阻:可变电阻的电阻值可以通过调节电阻器来改变。
常见的可变电阻有可变电阻器、电位器等。
可变电阻常用于需要调节电路中的电流或电压的场合,如音量调节、亮度调节等。
三、电阻的特性电阻具有一些特性,包括阻值、功率、温度系数等。
1. 阻值:阻值是电阻的基本特性,它表示电阻对电流的阻碍程度。
阻值越大,电阻对电流的阻碍越大;阻值越小,电阻对电流的阻碍越小。
2. 功率:电阻的功率指的是电阻能够承受的最大功率。
功率与电阻的阻值和电流有关,可以通过P = U^2/R 或 P = I^2R计算得出。
3. 温度系数:电阻的阻值随着温度的变化而变化,这个变化速率称为温度系数。
不同材料的电阻温度系数不同,常见的电阻温度系数有正温度系数和负温度系数。
四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。
1. 串联计算:当电路中的电阻依次连接在一起时,它们的电阻值相加即可得到总电阻。
例如,当两个电阻R1和R2串联时,总电阻Rt = R1 + R2。
2. 并联计算:当电路中的电阻平行连接时,它们的倒数之和的倒数等于总电阻的倒数。
例如,当两个电阻R1和R2并联时,总电阻Rt = 1/(1/R1 + 1/R2)。
电阻知识点和公式总结
![电阻知识点和公式总结](https://img.taocdn.com/s3/m/dc79872424c52cc58bd63186bceb19e8b8f6ec00.png)
电阻知识点和公式总结一、电阻的概念电阻是指电流在导体中流动时所遇到的阻碍,是导体对电流的阻碍作用。
电阻的单位是欧姆(Ω),符号为R。
电阻的大小与导体的材料、长度和横截面积有关。
二、电阻的分类1. 固定电阻:电阻值是固定不变的,如炭膜电阻、金属膜电阻等。
2. 可变电阻:电阻值可以通过外界的操作进行调节,如电位器、电阻箱等。
三、电阻的公式电阻的大小可以通过以下公式计算:R=ρ*l/A其中,R为电阻值,ρ为电阻率,l为导体的长度,A为导体的横截面积。
四、电阻率电阻率是一个材料的固有属性,它与导体的材料有关。
电阻率越大,导体的电阻就越大。
不同材料的电阻率也不同,一般用ρ表示,单位是Ω·m。
五、电阻的热效应电阻通电后会产生热效应,这个效应称为焦耳热。
焦耳热是由于电流通过导体时,导体原子的震动增强而导致的。
六、串联电阻和并联电阻1. 串联电阻:指多个电阻依次连接在一起,电流只有一条路径可以流过。
2. 并联电阻:指多个电阻并联在一起,电流可以有多条路径可以流过。
七、电阻的测量电阻可以通过万用表进行测量,另外还有许多其他的测量电阻的方法。
八、电阻的使用电阻广泛应用于各种电路中,可以用来限制电流、分压、降压等。
九、电阻的温度特性电阻的大小和温度有关,随着温度的升高,电阻的大小也会发生变化。
许多材料的电阻与温度的关系可以通过温度系数来描述。
十、电阻的能量消耗电阻在通电时会消耗能量,这个能量就是电压和电流的乘积。
电阻会将电能转化为热能。
十一、电阻和功率电阻和功率之间有一定的关系,可以通过以下公式计算:P=I²R其中,P为功率,I为电流,R为电阻。
十二、欧姆定律欧姆定律是表示电阻和电流、电压之间的关系的定律。
欧姆定律可以用以下公式来表示:U=IR其中,U为电压,I为电流,R为电阻。
以上就是关于电阻的知识点总结,通过了解电阻的基本概念、分类、公式、测量等内容,可以更好地理解电阻在电路中的作用和应用。
电阻高中知识点总结
![电阻高中知识点总结](https://img.taocdn.com/s3/m/135ceea5846a561252d380eb6294dd88d0d23d96.png)
电阻高中知识点总结一、电阻的基本概念1. 电阻的定义电阻是物质对电流的阻碍作用,即电阻是电流通过某一导体时所受到的阻碍。
在电路中,电阻通常用符号“R”来表示,单位为欧姆(Ω)。
2. 电阻的作用电阻的主要作用是阻碍电流,使得电路中的电流、电压和功率得以控制和调节。
通过改变电阻的大小,可以调节电路中的电流和电压,实现对电子设备的控制。
3. 电阻的特性电阻的大小与电阻体积、长度、横截面积、材料电阻率有关。
一般来说,电阻的大小与电阻体积成正比,与电阻长度成反比,与材料电阻率有关。
二、电阻的分类根据电阻的性质和用途不同,可以将电阻进行分类:1. 固定电阻:电阻的阻值固定不变,一般用于固定电路参数。
2. 变阻器:电阻的阻值可以通过外部控制器调节,可以用于调节电路中的电流和电压。
3. 发热电阻:电阻通过电流作用产生热量,通常用作加热元件。
4. 光敏电阻:电阻的阻值随光照强度变化而变化,用于光敏元件和光控电路中。
三、电阻的计算和公式1. 电阻的计算公式电阻的大小可以通过以下公式进行计算:R = ρ * L / A其中,R为电阻的大小,单位为欧姆(Ω);ρ为材料电阻率,单位为Ω·m;L为电阻长度,单位为米;A为电阻横截面积,单位为平方米。
2. 串联电阻和并联电阻在电路中,电阻可以进行串联和并联连接。
对于串联连接的电阻,总电阻值可以通过以下公式进行计算:R = R1 + R2 + R3 + ...对于并联连接的电阻,总电阻值可以通过以下公式进行计算:1/R = 1/R1 + 1/R2 + 1/R3 + ...四、电阻与电路1. 电阻的作用在电路中,电阻的作用是控制电流的大小和流向,调节电路的电压和功率。
通过改变电阻的大小,可以控制电路中的电流和电压,实现对电子设备的控制和调节。
2. 电阻的连接方式电阻可以通过串联和并联的方式连接在电路中,从而影响电路的整体电阻和电流分布。
通过合理的电阻连接方式,可以实现对电路的稳定控制和调节。
电阻知识点总结15个
![电阻知识点总结15个](https://img.taocdn.com/s3/m/cf215729cbaedd3383c4bb4cf7ec4afe04a1b1a2.png)
电阻知识点总结15个一、电阻的概念电阻是指阻碍电流通过的物理量,通常用字母R表示,单位是欧姆(Ω)。
在电路中,电阻是通过阻碍电流流动而产生电压降的元件。
二、电阻的分类1. 固定电阻:其阻值在制造时已经固定,无法调节。
2. 可变电阻:阻值可通过外部调节器调整,例如电位器。
三、电阻的计算电阻的大小可用欧姆定律进行计算:R=V/I,其中R为电阻,V为电压,I为电流。
四、电阻的串并联1. 串联电阻:多个电阻依次连接,总电阻为各电阻之和。
2. 并联电阻:多个电阻同时连接,总电阻由公式1/R=1/R1+1/R2+...+1/Rn计算得出。
五、电阻的功率电阻的功率P可用公式P=VI计算,也可用P=I²R或P=V²/R计算。
六、电阻的色环标识固定电阻常采用色环标识其阻值,通常由4-6个色环组成,分别代表数字和倍数。
七、电阻的温度特性电阻的阻值会随温度的变化而产生变化,表现为正温度系数和负温度系数。
八、电阻的材料常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化膜电阻等,具有不同的特性和应用范围。
九、电阻的应用电阻在电路中起到阻碍电流、限制电压、稳定电流等作用,广泛用于各种电子设备、电路中。
十、电阻的制造工艺电阻的制造工艺包括精密的薄膜沉积、印刷、切割等步骤,以确保精准的阻值和稳定的性能。
十一、电阻的失效与损坏电阻在长期使用中可能因过载、过热、潮湿等原因而导致失效和损坏,需要及时更换维修。
十二、电阻的测试与测量电阻可通过万用表等仪器进行测试和测量,以验证其阻值和性能是否符合要求。
十三、电阻的选型与应用注意事项在选择和应用电阻时,需考虑其功率、温度系数、精度等因素,以确保电路的正常工作和稳定性。
十四、电阻的发展趋势随着电子技术的不断发展,电阻的工艺、材料和性能也在不断提升和完善,以满足日益复杂和多样化的应用需求。
十五、电阻与其他元件的关系电阻常常与电容、电感等元件组合在一起,共同构成各种复杂的电路和系统,实现不同的功能和性能。
电阻知识简介及分类概述
![电阻知识简介及分类概述](https://img.taocdn.com/s3/m/f261c414650e52ea55189829.png)
电阻知识简介及分类概述电阻的英文名称为resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为I=U/R,亦即R =U/I。
电阻的基本单位是欧姆,用希腊字母“Ω”来表示。
电阻的单位欧姆有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。
师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压,或用作消耗电能的负载。
分类电阻器有不同的分类方法。
按材料分,有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型;按功率分,有、、、、1W、2W等额定功率的电阻;按电阻值的精确度分,有精确度为± 5%、± 10%、± 20%等的普通电阻,还有精确度为± 0.1%、± 0.2%、± 0.5%、± l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。
在电子产品中,以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。
型号命名很有规律,第一个字母R 代表电阻;第二个字母的意义是:T-碳膜,J-金属,X-线绕,这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。
而红颜色的电阻,是RJ 型的。
一般老式电子产品中,以绿色的电阻居多。
电阻的基本知识
![电阻的基本知识](https://img.taocdn.com/s3/m/e411c54c3b3567ec102d8a6e.png)
1.1电阻1.1.1电阻的基本知识1.电阻的定义当电流流过导体时,导体对电流的阻力作用称为电阻。
在电路中,起电阻作用的元件称为电阻,它由电阻的主体及其引线构成,用字母“R”表示,其基本单位是欧姆“Ω”。
常用单位有“kΩ”,“MΩ”等。
常用电阻的外形结构及电路符号如图1.1所示。
2.电阻的作用电阻是耗能元件,它吸收电能并把电能转换成其他形式的能量。
在电路中,电阻主要有分压、分流、负载(能量转换)等作用。
图1.1常用电阻的外形结构及电路符号3.电阻的分类按电阻的制作材料来分,可分为:金属膜电阻、碳膜电阻、合成膜电阻等。
按电阻的数值能否变化来分,可分为:固定电阻、可变电阻(电阻值变化范围小)、电位器(电阻值变化范围大)等。
按电阻的用途来分,可分为:高频电阻、高温电阻、光敏电阻、热敏电阻等。
常用电阻的性能、特点如表1.1所示。
表1.1 常用电阻的性能、特点4.电阻的命名方法根据国标GB2470-81,电阻型号的命名由4个部分组成,如图1.2所示。
第一部分第二部分第三部分第四部分││││主称材料分类序号图1.2电阻型号的命名方法其中:第一部分——用字母表示产品的主称;第二部分——用字母表示制作产品的材料;第三部分——用数字或字母表示产品的分类(产品的用途、特点等);第四部分——用数字表示产品的生产序号。
电阻的主称、材料、分类符号及其意义如表1.2,表1.3所示。
表1.2电阻的主称、材料和分类符号的意义表1.3敏感电阻型号命名方法中材料、分类的含义例1.1 RJ21为普通金属膜固定电阻;WX52为高温线绕电位器。
1.1.2电阻的主要性能参数和识别方法1.电阻的主要性能参数(1)标称阻值与允许偏差。
电阻的标称阻值是指电阻上所标注的阻值,是电阻生产的规定值。
电阻的阻值通常是按照国家标准GB247l一8l 《电阻标称阻值系列》中的规定进行生产的。
表1.4所示为通用电阻的标称阻值系列。
电阻的标称阻值为表1.4所列数值的10n倍。
电阻基础知识讲解大全
![电阻基础知识讲解大全](https://img.taocdn.com/s3/m/ac7df8496d85ec3a87c24028915f804d2b1687c0.png)
电阻基础知识讲解大全电阻是电路中常见的基本元件之一,它在电子技术领域中起着至关重要的作用。
本文将全面解析电阻的基础知识,包括电阻的定义、分类、特性等方面内容。
一、电阻的定义与基本概念电阻是指电流通过某一导体时,由于导体的物理性质所产生的电阻力。
它是表征导体阻碍电流流动程度的物理量,通常用符号R表示,单位是欧姆(Ω)。
二、电阻的分类1. 固定电阻固定电阻是指其电阻值在一定条件下保持不变的电阻器件。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。
它们都具有稳定的电阻值、精度高、温度系数小等特性。
2. 可变电阻可变电阻是指其电阻值可以通过外部手段进行调节的电阻器件。
它提供了对电路中电阻值的调整和变化的能力,常见的可变电阻有电位器和可变电阻器。
可变电阻在电子电路设计中常用于精确调节电路参数或电路信号的幅度。
三、电阻的特性1. 电阻值电阻值是指一个电阻器件所具有的电阻大小,一般用欧姆(Ω)表示。
电阻值的大小决定了电流通过电阻时受到的阻碍程度,越大则对电流的阻碍越大。
2. 电阻的色环编码为了方便读取电阻器件的电阻值,常常使用色环编码来表示。
色环编码是指在电阻器体表面采用不同颜色的环来表示不同的数字,通过组合不同的颜色和位置,可以得到电阻器件的准确电阻值。
3. 电阻的功率电阻的功率是指电阻器件所能承受的最大功率。
它与电阻的尺寸、材料以及工作条件有关。
一般来说,功率越大的电阻器件可以承受更高的电流和更高的功率。
4. 电阻的温度系数电阻值通常会随着温度的变化而发生变化,这是由于导体材料的热膨胀系数和电阻率的温度系数不同导致的。
电阻的温度系数可以用来衡量电阻随温度变化的程度,常见的温度系数有正温度系数和负温度系数。
四、电阻的应用领域电阻作为电路中的基本元件,广泛应用于各个领域。
以下是电阻的主要应用领域:1. 电子设备和电路中的信号调节与传输。
2. 电源电路和电能调节。
3. 温度传感和测量。
4. 信号滤波和分离。
《电阻》 知识清单
![《电阻》 知识清单](https://img.taocdn.com/s3/m/d8c53e927d1cfad6195f312b3169a4517723e5c3.png)
《电阻》知识清单一、什么是电阻电阻,简单来说,就是对电流流动的阻碍作用。
就好像在一条道路上设置了各种障碍,使得车辆(电流)通行变得不那么顺畅。
从物理角度看,电阻是导体自身的一种性质,它取决于导体的材料、长度、横截面积以及温度等因素。
不同的材料具有不同的电阻特性,比如铜和铝的电阻就相对较小,而一些合金的电阻则较大。
二、电阻的单位在国际单位制中,电阻的单位是欧姆(Ω)。
如果一段导体两端的电压是 1 伏特(V),通过它的电流是 1 安培(A),那么这段导体的电阻就是 1 欧姆。
除了欧姆,电阻还有千欧(kΩ)和兆欧(MΩ)等较大的单位。
1千欧等于 1000 欧姆,1 兆欧等于 1000000 欧姆。
三、影响电阻大小的因素1、材料不同的材料具有不同的电阻率,电阻率是衡量材料导电性能的一个重要指标。
一般来说,金属的电阻率较小,而一些非金属材料如橡胶、塑料等的电阻率极大,几乎可以视为绝缘体。
2、长度在材料和横截面积相同的情况下,导体的长度越长,电阻越大。
这就好比道路越长,遇到的阻碍就越多。
3、横截面积导体的横截面积越大,电阻越小。
想象一下,一条宽阔的马路能够让更多的车辆通行,电流也是如此,横截面积大的导体能够让更多的电子顺利通过。
4、温度大多数导体的电阻会随着温度的升高而增大。
这是因为温度升高时,导体内部的原子热运动加剧,对电子的定向移动产生更大的阻碍。
但也有一些特殊的材料,如热敏电阻,其电阻值会随着温度的变化而有较大的改变。
四、电阻的分类1、定值电阻具有固定电阻值的电阻,其电阻值在一定的温度和工作条件下保持不变。
常用于电路中提供稳定的电阻值。
2、可变电阻也称为电位器,其电阻值可以在一定范围内进行调节。
常用于需要调节电路参数的场合,比如音量调节、亮度调节等。
3、特殊电阻包括热敏电阻、光敏电阻、压敏电阻等。
热敏电阻的电阻值会随温度变化;光敏电阻的电阻值会随光照强度变化;压敏电阻的电阻值则会随电压变化。
五、电阻在电路中的作用1、限流通过电阻的阻碍作用,可以限制电路中的电流大小,保护其他元件不被过大的电流损坏。
电阻知识介绍
![电阻知识介绍](https://img.taocdn.com/s3/m/a86050f0ad51f01dc281f135.png)
±(5%+0.05Ω ) 95%以上之焊锡附着
拉力: ≧2.5公斤
五.电阻阻值与公差的辨识方法
引线型(LEAD)的标记方法: 1 印记在外壳上: 大部分固定型及可变型电阻器之电阻值均直接印记于其外壳上; 2条纹系统(band system) 对于碳质固态电阻器之类,由于体积甚小,印字困难,故需探用色码系统 (color code system)以代替数宇。阅读色码节即能得知该电阻器之奥姆值及相关 特性。 2.1. 三带式 三条色带即代表其奥姆值,误差一律为 20%。 2.2. 四带式 前三带代表奥姆值,第四带代表误差,此为最常用者。 2.3. 五带式 前四带同上,第五带表示损坏百分率。 色码的读法是从最靠近电阻器端线的色码条纹开始。(另一侧之条纹距离另 一端线较远),在 上图中即从最左边一条开始的。各颜色代表的数字及各条纹代 表之意义如下图所示。表中 「不用」两字代表在该条纹中不使用此种颜色。第三 条纹中之金色及银色代表将前两位数 分别乘以0.1及0.01,属于10Ω以下之电阻器 .
APPRAISE
±(2%+0.05Ω ) By Type By Type >100MΩ ±(5%+0.05Ω )
耐久性(耐湿负荷) 焊锡附着性 端子强度
在40±2℃ 90~95%相对湿度的恒温恒 湿箱中90分钟加额定电压一倍,休息30 分钟连续1000小时
试验温度: 235±5℃ 试验时间: 2秒±0.5秒 导线与电阻本体水平用拉力计缓慢拉至 2.5公斤保持10秒钟以上
五.电阻阻值与公差的辨识方法
示例说明: 563 表示 56KΩ,即56X103
示例说明: 2873 表示287KΩ, 即287X103
Thank You !
功率 At 70℃ 使用温YAC 度 YAC AYAC 度范 围 温度系数 耐电压
九年级物理电阻知识点手写
![九年级物理电阻知识点手写](https://img.taocdn.com/s3/m/b675090c11661ed9ad51f01dc281e53a580251c4.png)
九年级物理电阻知识点手写电阻是物理学中的一个重要概念,它是指物质对电流流动的阻碍程度。
在九年级物理学中,电阻是一个重要的知识点。
本文将手写九年级物理电阻知识点,采用整洁美观的排版,以便阐述该知识点的核心内容。
一、电阻概述电阻是指物质对电流的阻碍程度,单位为欧姆(Ω)。
它与电流、电压之间的关系可以用欧姆定律来描述,即U=I×R。
其中,U代表电压,I代表电流,R代表电阻。
二、电阻的分类1. 固定电阻:固定电阻值在一定条件下保持不变,常见的有炭膜电阻、金属电阻等。
2. 变阻器:可以调节电阻值,常见的有可变电阻器、光敏电阻等。
三、电阻的影响因素1. 电阻材料:不同材料的电阻性质不同,例如导体的电阻较低,而绝缘体的电阻较高。
2. 导体的长度:电流通过导体时,长度较长的导体会产生较大的电阻。
3. 导体的截面积:电流通过导体时,截面积较小的导体会产生较大的电阻。
4. 温度:温度升高会增加导体的电阻值,这是由于导体的电阻与温度呈正相关关系。
四、串联电阻与并联电阻1. 串联连接:当多个电阻依次连接在一起时,它们的总电阻等于各个电阻之和。
2. 并联连接:当多个电阻同时连接在一起时,它们的总电阻可以通过公式1/R总=1/R₁+1/R₂+...+1/Rₙ来计算。
五、电阻的应用1. 限流保护:电阻可以用来限制电流大小,以保护电器设备免受过大电流的损害。
2. 发热器件:电阻在通过电流时会产生热量,可用于加热器件,例如电炉、电热水壶等。
3.电阻与电流的关系可以通过欧姆定律得出,这为电路分析提供了重要的基础,如电路中的电压、电流、功率等参数的计算。
六、实验室测量电阻的方法1. 万用电表测量法:将万用电表调整为电阻档位,按照电路要求将电阻与万用电表连接,读取万用电表上的示数即为电阻值。
2. 桥式测量法:利用电桥原理进行测量,通过调节电桥平衡,得出电阻值。
3. 首尾相接法:通过连续接入已知电阻和待测电阻,通过测量总电阻的方法得到待测电阻的值。
初中物理电阻知识点总结
![初中物理电阻知识点总结](https://img.taocdn.com/s3/m/f6204f44773231126edb6f1aff00bed5b8f3736b.png)
初中物理电阻知识点总结一、电阻的基本概念1.电阻的定义电阻是导体对电流通过的阻碍作用。
简单来说,电阻就是阻碍电流通过的一种物质属性。
根据欧姆定律,电阻的大小与通过它的电流成正比,与电压成反比。
单位为欧姆(Ω)。
2.电阻的种类电阻可以分为固定电阻和可变电阻两种。
- 固定电阻:其电阻值是固定不变的,例如电阻器、电炉等。
- 可变电阻:其电阻值可以通过外部条件调节,例如电位器、温变电阻等。
3.电阻的作用电阻在电路中的作用非常重要,主要体现在以下几个方面:- 限制电流:电阻可以限制电流的大小,使电路中的电流保持在一定范围内。
- 分压作用:在串联电路中,电阻可以将电压分成不同的部分,实现电压分压。
- 保护作用:电阻可以用于保护电路中其他元件,如灯泡电阻、熔丝等,当电流过大时可以通过电阻减小电流。
- 调节作用:可变电阻可以调节电路中的电流、电压,起到调节功能。
二、电阻的物理特性1.电阻的材料导体的电阻值与导体的材料有关,一般情况下,导体的电阻值与温度相关。
通常依照导体电阻温度变化率的不同,可将导体分为正温度系数电阻和负温度系数电阻。
- 正温度系数电阻:它指的是在温度升高时,电阻值增加的导体,如铜、铝等。
- 负温度系数电阻:它指的是在温度升高时,电阻值减小的导体,如硅、锗、碳等。
2.电阻的长度、直径和物质导线的电阻与导线的长度成正比,与导线的直径成反比。
同时,不同的导线材料的电阻也是不同的,铜导线的电阻小,而铁导线的电阻大。
3.电阻的串联和并联在电路中,电阻可以串联和并联。
- 串联:串联电阻的总电阻等于各个电阻的简单加和。
- 并联:并联电阻的总电阻小于各个电阻的最小值。
三、电阻的相关公式及运用1.欧姆定律欧姆定律是电流、电压、电阻之间的数量关系,它表明了在一定范围内,电阻的电流与电压成正比,与电压成反比。
公式为:U = I * R2.功率公式电阻上的功率可以通过以下公式计算:P = I²R = U²/R = U×I3.串联电阻的计算串联电阻的电阻值等于各电阻的简单加和:R = R₁ + R₂ + R₃ + ...4.并联电阻的计算并联电阻的电阻值可以通过以下公式计算:1/R = 1/R₁ + 1/R₂ + 1/R₃ + ...四、电阻的应用1.电阻在电路中的应用电阻在电路中有着广泛的应用,包括电流限制、电压分压、保护作用、调节作用等。
什么是电阻
![什么是电阻](https://img.taocdn.com/s3/m/6fbfc09b59f5f61fb7360b4c2e3f5727a5e924e0.png)
什么是电阻一、电阻的概念电阻是指导体对电流流动的阻碍作用。
在物理学中,电阻是一个衡量导体阻碍电流能力的物理量。
当电流通过一个导体时,导体内部会产生一种阻碍电流流动的力,这种力使得电流流动受到限制,我们称这种力为电阻。
二、电阻的单位电阻的单位是欧姆(Ohm),简称欧,符号为Ω。
1欧姆等于1伏特(V)电压作用于1安培(A)电流时,所产生的电阻。
三、电阻的分类1.线性电阻:电阻值不随电流、电压的变化而变化的电阻。
2.非线性电阻:电阻值随电流、电压的变化而变化的电阻。
3.固定电阻:电阻值在生产过程中固定下来的电阻。
4.可变电阻:电阻值可以通过外部调节手段进行调整的电阻。
四、电阻的计算公式1.欧姆定律:U = IR,其中U表示电压,I表示电流,R表示电阻。
2.电阻的计算:R = U/I,其中U表示电压,I表示电流。
五、电阻的影响因素1.材料:不同材料的电阻率不同,电阻值也会有所不同。
2.长度:导线的长度越长,电阻值越大。
3.横截面积:导线的横截面积越小,电阻值越大。
4.温度:导体的电阻值随温度的变化而变化,一般情况下,温度升高,电阻值增大。
六、电阻在电路中的应用1.限流:通过电阻限制电流的大小,保护电路元件。
2.分压:在多级电路中,电阻可以实现电压的分配。
3.滤波:电阻可以与其他元件组合,实现电路中杂波的滤除。
4.测量:利用欧姆表等仪器测量电阻值,判断电路元件的好坏。
电阻是电路中非常重要的基本概念,理解电阻的概念、计算方法和影响因素对于学习电路理论和技术具有重要意义。
通过本知识点的学习,希望大家能够对电阻有更深入的了解。
习题及方法:1.习题:一个电阻值为10Ω的电阻,通过它的电流为2A,求电阻两端的电压。
方法:根据欧姆定律U = IR,将已知的电流I = 2A和电阻R = 10Ω代入公式,得到U = 2A × 10Ω = 20V。
答案:电阻两端的电压为20V。
2.习题:一个电压为12V的电源通过一个电阻值为8Ω的电阻,求通过电阻的电流。
八年级物理电学电阻知识点
![八年级物理电学电阻知识点](https://img.taocdn.com/s3/m/88998f8ed05abe23482fb4daa58da0116c171f3e.png)
八年级物理电学电阻知识点电阻是指导体抵抗电流通过的能力,是热力学量的一种,一般使用字母R表示,单位是欧姆(Ω)。
一、电阻的计算1. 电阻大小的计算公式为R=U/I,其中U为电压,I为电流,R 为电阻。
2. 根据欧姆定律可知,电阻为常量时,电流和电压成正比,电荷和电阻成反比。
3. 电阻的大小与导体的材料、长度、横截面积和温度有关。
4. 导体的材料不同,电阻大小也不同,铜的电阻最小。
5. 导体长度越长,电阻越大。
6. 导体横截面积越小,电阻越大。
7. 导体温度越高,电阻越大。
二、电阻的分类1. 固体电阻:包括金属电阻、半导体电阻和绝缘体电阻。
2. 液体电阻:包括电解质电阻和非电解质电阻。
3. 气体电阻:包括离子体电阻、等离子体电阻和惰性气体电阻。
三、电阻和欧姆定律的应用1. 利用欧姆定律可以计算出任意电阻值。
2. 电阻可以用来控制电流大小,如在家中可以利用变阻器来调节灯的亮度。
3. 在电路中,电阻可以起到保护电路的作用,如使用保险丝。
4. 利用电偶极子在电路中的性质,可以将电阻和电容进行组合,形成RC电路,用于滤波、整形和振荡等方面。
四、常见问题与注意事项1. 电阻的单位是欧姆,表示符号为Ω。
2. 测量电阻值时,需要注意测量仪器的精度和措施。
3. 不同材料的电阻率不同,影响电阻的大小,需要注意选择合适的导体材料。
4. 电阻值取决于材料、长度、横截面积和温度等因素,需要注意计算和测试。
5. 在使用电阻时,需要注意防止电阻过热引发火灾等安全问题。
以上是八年级物理电学电阻知识点的简要介绍,希望能够对您的学习有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻知识及分类电阻知识及分类概述电阻的英文名称为resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为I=U/R,亦即R=U/I。
电阻的基本单位是欧姆,用希腊字母“Ω”来表示。
电阻的单位欧姆有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。
“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧,单位为欧姆Ω、千欧KΩ、兆欧MΩ。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压,或用作消耗电能的负载。
电阻器的分类电阻器有不同的分类方法。
1、按材料分,有碳膜电阻、水泥电阻、合成碳膜电阻器、金属膜电阻和线绕电阻化学沉积膜电阻器、玻璃釉膜电阻器、金属氧化膜电阻器。
等不同类型;2、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
3、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
5、按功率分,有、、、、1W、2W等额定功率的电阻;按电阻值的精确度分,有精确度为± 5%、± 10%、± 20%等的普通电阻,还有精确度为± 0.1%、± 0.2%、± 0.5%、±l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。
在电子产品中,以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。
型号命名很有规律,第一个字母R代表电阻;第二个字母的意义是:T-碳膜,J-金属,X-线绕,这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。
而红颜色的电阻,是RJ型的。
一般老式电子产品中,以绿色的电阻居多。
为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。
再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了国产产品用来制作小型电子装置。
固定电阻(1) 符号(2) 电阻器型号命名方法电阻器的型号命名方法根据GB2471-81,见表B301。
表B301电阻器型号的命名方法第一部分:主称第二部分:材料第三部分:特征第四部分:序号符号意义符号意义符号电阻器电位器R电阻T碳膜1普通普通对主称、材料相同,仅H合成2普通普通W器电位器碳膜性能指标尺寸大小有区别,但基本不影响互换使用的产品,给同一序号;若性能指标、尺寸大小明显影响互换时,则在序号后面用大写字母作为区别代号。
S有机实芯3超高频—N无机实芯4高阻—J金属膜5高温—Y氧化膜6——C沉积膜7精密精密I玻璃釉膜8高压特殊函数P硼酸膜9特殊特殊U硅酸膜G高功率—X线绕T可调—M压敏W—微调G光敏D—多圈R热敏B温度—补偿用C 温度测量用—P 旁热式—W 稳压式—Z 正温度系数—(3) 电阻值的标识例如:按部颁标准规定,电阻值的标称值应为表B302所列数字的10n倍,其中,n为正整数、负整数或零。
精密金属膜电阻器R J 7 3第四部分:序号第三部分:类别(精密)第二部分:材料(金属膜)第一部分:主称(电阻器)表B302电阻器(电位器、电容器)标称系列及误差表系列允许误差电阻器的标称值E2 4Ⅰ级(±5%)1.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.2 9.1E1 2Ⅱ级(±10%)1.0 1.2 1.5 1.82.2 2.73.3 3.94.7 5.6 6.8 8.2E6Ⅲ级(±20%)1.0 1.52.23.34.7 6.8多圈线绕电位器W X D 3序号多圈线绕电位器电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。
①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差± 20%)。
也有厂家采用习惯标记法,如:3 Ω 3 Ⅰ表示电阻值为3.3 Ω、允许误差为±5 %1 K 8 表示电阻值为1.8 KΩ、允许误差为±20 %5 M 1 Ⅱ表示电阻值为5.1 MΩ、允许误差为± 10 %②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差,各种颜色所对应的数值见表B303。
固定电阻器色环标志读数识别规则如图T301所示。
表B303电阻器色标符号意义颜色有效数字第一位数有效数字第二位数倍乘数允许误差棕11101±1红22102±2橙33103—黄44104—绿55105±0.5蓝66106±0.2紫77107±0.1灰88108—白99109—黑00100—金——10-1±5银——10-2±10无色———±20例如:红红棕金表示220 Ω± 5 %黄紫橙银表示47kΩ± 10 %棕紫绿金棕表示17.5 Ω± 1 %③文字符号法例如:3M3K3M3表示3.3MΩ,K表示允许偏差为± 10 %。
允许偏差与字母的对应关系见表B304。
(4) 电阻器额定功率的识别电阻器的额定功率指电阻器在额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,在直流或交流电路中,长期连续工作所允许消耗的最大功率。
有两种标志方法:2W以上的电阻,直接用数字印在电阻体上;2W以下的电阻,以自身体积大小来表示功率。
在电路图上表示电阻功率时,采用如图T302符号:(5) 电阻(电容)器偏差标志符号表表B304电阻(电容)器偏差标志符号表允许偏差标志符号允许偏差标志符号允许偏差标志符号± 0.001E± 0.1B± 10K ± 0.002Z± 0.2C± 20M ± 0.005Y± 0.5D± 30N ± 0.01H± 1F± 0.02U± 2G± 0.05W± 5J允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级可变电阻器(1) 符号(2) 功能简介可变式电阻器一般称为电位器,从形状上分有圆柱形、长方体形等多种形状;从结构上分有直滑式、旋转式、带开关式、带紧锁装置式、多连式、多圈式、微调式和无接触式等多种形式;从材料上分有碳膜、合成膜、有机导电体、金属玻璃釉和合金电阻丝等多种电阻体材料。
碳膜电位器是较常用的一种。
电位器在旋转时,其相应的阻值依旋转角度而变化。
变化规律有三种不同形式,参见图T303X型为直线型,其阻值按角度均匀变化。
它适于作分压、调节电流等用。
如在电视机中作场频调整。
Z型为指数型,其阻值按旋转角度依指数关系变化(阻值变化开始缓慢,以后变快),它普遍使用在音量调节电路里。
由于人耳对声音响度的听觉特性是接近于对数关系的,当音量从零开始逐渐变大的一段过程中,人耳对音量变化的听觉最灵敏,当音量大到一定程度后,人耳听觉逐渐变迟钝。
所以音量调整一般采用指数式电位器,使声音变化听起来显得平稳、舒适。
D型为对数型,其阻值按旋转角度依对数关系变化(即阻值变化开始快,以后缓慢),这种方式多用于仪器设备的特殊调节。
在电视机中采用这种电位器调整黑白对比度,可使对比度更加适宜。
电路中进行一般调节时,采用价格低廉的碳膜电位器;在进行精确调节时,宜采用多圈电位器或精密电位器。
光敏电阻(1) 符号光敏电阻是一种电阻值随外界光照强弱(明暗)变化而变化的元件,光越强阻值越小,光越弱阻值越大。
如果把光敏电阻的两个引脚接在万用表的表笔上,用万用表的R × 1k挡测量在不同的光照下光敏电阻的阻值:将光敏电阻从较暗的抽屉里移到阳光下或灯光下,万用表读数将会发生变化。
在完全黑暗处,光敏电阻的阻值可达几兆欧以上(万用表指示电阻为无穷大,即指针不动),而在较强光线下,阻值可降到几千欧甚至1千欧以下。
利用这一特性,可以制作出各种光控的小电路来。
事实上街边的路灯大多是用光控开关自动控制的,其中一个重要的元器件就是光敏电阻(或者是光敏三级管,一种功能相似的带放大作用的半导体元件)。
光敏电阻是在陶瓷基座上沉积一层硫化镉(CdS)膜后制成的,实际上也是一种半导体元件。
住宅或公寓里声控楼道灯在白天不会点亮,也是因为光敏电阻在起作用。
我们可以用它制作电子报晓鸡,清晨天亮时喔喔叫。
(2) 特性与参数主要有CdS元件、CdSe元件和PbS元件。
它们的电阻率对某段波长的照度变化很敏感,当照度增加时,电阻率急剧减小,并在一定条件下,照度和电阻率可呈现线性关系。
在完全无光照时,光敏电阻也会呈现一定的电阻值,称为暗电阻,而光照时的电阻称为光电阻。
对CdS 光敏电阻,暗电阻约几兆欧姆,而光电阻可小到几百欧姆。
光敏电阻的温度系数和照度有关,强光照射条件下为正,弱光照射条件下为负。
在上述三种光敏电阻中,以CdS光敏电阻应用最广。
它可以工作在交流状态,对可见光敏感,输出信号较大,价格便宜,抗噪声能力比光敏二极管强,但响应速度较慢。
表B315列出了几种CdS光敏电阻的参数,其中峰值波长指光谱响应中最敏感的波长值;响应时间指光敏电阻两端加电压后,从受光照开始,电阻中的光电流从0增加到正常电流值的63%所经历的时间t,遮光后,光电流从正常值衰减到37%时所经历的时间tf。
当选用CdS作开关元件时,应注意它的允许功耗和响应速度能否满足要求。
表B315几种CdS光敏电阻的参数参数型号光谱响应范围μm峰值波长μm允许功耗mW最高工作电压V响应时间光电特性电阻温度系数%/℃- 20 ~ 60℃t ms t f ms暗电阻MΩ光电阻KΩ(100lx)UR-74A0.4 ~ 0.80.5450100403010.7 ~ 1.2-0.2UR-74B0.4 ~ 0.80.543050201510 1.2 ~ 4-0.2UR-74C0.5 ~ 0.90.5750100641000.5 ~ 2-0.5最灵敏的感温元件热敏电阻半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。
