长距离输水水力计算
管道摩擦阻力计算
长距离输水管道水力计算公式的选用之马矢奏春创作1． 经常使用的水力计算公式：供水工程中的管道水力计算一般均依照均匀流计算，目前工程设计中普遍采取的管道水力计算公式有: 达西（DARCY ）公式：gd v l h f 22**=λ （1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10d C lQ h h f ***= （3） 式中hf------------沿程损失，m λ―――沿程阻力系数 l――管段长度，m d-----管道计算内径，m g----重力加速度，m/s2 C----谢才系数 i----水力坡降； R―――水力半径，mQ―――管道流量m/s2 v----流速 m/sCn----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2．规范中水力计算公式的规定3．查阅室外给水设计规范及其他各管道设计规范，针对分歧的设计条件，推荐采取的水力计算公式也有所差别，见表1：表1 各规范推荐采取的水力计算公式4． 公式的适用范围：3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采取经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果标明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不但包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用. 布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采取)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式自己而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包含反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包含流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m≤R≤3m;0.011≤n≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与分歧管材的管壁概况粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采取谢才公式外,其它管材大多推荐采取达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采取达西公式,但未明确要求计算λ值采取的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采取的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁概况均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采取舍维列夫公式显然也就会发生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采取柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采取适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此,《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》其实不矛盾.海澄-威廉公式可以适用于各种分歧材质管道得水力计算,其中海澄-威廉系数Ch得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采取达西公式,谢才公式或者海澄-威廉公式计算,分歧管材得差别均表示在管内壁概况当量粗糙程度得分歧上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采取分歧得加工工艺,其内概况得粗糙度也可能有所差别,这一因素在设计过程种也应重视(经常使用管材得粗糙度系数参考值见表2)表2 罕见管材粗糙度相关系数参考值根据雷诺数计算公式vVd Re ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得分歧设计条件应对所使用计算公式得适用范围进行复核.包管计算得准确性.大多说供水工程得设计依照水温10℃,运动粘度1.3*10-5 m2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采取布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采取布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采取《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏平安,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采取塑料内衬管不宜采取布拉修斯公式计算,而更宜于采取如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采取谢才公式计算时,如果管道内径大于2m 时则不采取曼宁公式计算谢才系数.如果采取巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS和HAZEN在大量工业管道现场或试验丈量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外很多管道水力计算软件均采取该公式编制.由此可见,对于口径大于2m得管道应尽量防止采取海澄-威廉公式计算以策平安.6.值得提出得是,上述所有水力计算公式中采取得管径均为计算内径,各种管道均应采取管道净内空直径计算,对于采取水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量防止采取海澄-威廉公式,建议采取柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才干得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
沙特农业部长距离输水管线水力计算公式比选
沙特农业部长距离输水管线水力计算公式比选任重海【摘要】@@%沙特农业部长距离输水管线主要包括180 km输水管线和2座加压泵站.水力计算包含沿程水头损失和局部水头损失,而局部损失可取沿程水头损失的5％～1 0％或利用公式计算确定.海曾——威廉公式适用于各种不同材质管道的水力计算,简单易用,被广泛运用在管网水力计算中,且欧美国家采用的水力计算公式和配水管网计算软件一般多用海曾——威廉公式.该项目结合公式适用范围、安全可靠性、投资等因素采用AWWA M11的Ch=150.4进行水力计算.【期刊名称】《油气田地面工程》【年(卷),期】2012(031)007【总页数】3页(P47-49)【关键词】长输管道;水力计算;海曾—威廉系数;水头损失【作者】任重海【作者单位】中原油田勘察设计研究院【正文语种】中文沙特农业部长距离输水管线是中石化国际石油工程有限公司与沙特签署的国际EPCC项目，主要包括180km输水管线、2座加压泵站和1座螺旋泵房。
设计关键点是管道水力计算和壁厚的确定。
该项目采用国际通用软件确定了壁厚；水力计算包含沿程水头损失和局部水头损失，而局部水头损失可取沿程水头损失的5%～10%或利用公式计算确定。
因此本文重点讨论沿程水头损失的计算方法。
管道沿程水头损失是水流摩阻做功消耗的能量，不同流态遵循不同规律，计算方法也不同。
海曾—威廉（HAZEN—WILIAMS）公式为曼宁（MANNNG）公式为达西（DARCY）公式为谢才（CHEZY）公式为式中hf为沿程损失（m）；Ch为海曾—威廉系数；Q为管道流量（m3/s）；d 为管道计算内径（m）；l为管段长度（m）；λ为沿程阻力系数；g为重力加速度（m/s2）；C为谢才系数；i为水力坡降；R为水力半径（m）；v为流速（m/s）；n为粗糙系数。
美国自来水厂协会（AmericanWaterWorks Association，简称AWWA）标准、《室外给水设计规范（GB50013—2006）》、《建筑给水排水设计规范（GB50015—2003，2009年版）》及其他规范标准推荐公式见表1。
长距离输水管道水力计算公式的初探
长距离输水管道水力计算公式的初探在输水工程施工过程中，水流从管道经过时造成的水力损失是一个需要重点解决的问题，使用公式的合理性直接影响到设计方案的合理性及经济性，同时对水锤防护和泵型选择具有重要意义，基于此本文对长距离输水管道水力计算公式的选用进行探讨。
标签：长距离输水管道水力计算公式1长距离输水管道水力计算的公式长距离输水管道一般根据均匀流进行水力计算，当前主要使用的公式有：（1）谢才公式：V=C■（2）达西公式：hf=λ■■（3）海澄威廉公式：hf=■在公式中，沿程损失为hf，单位为m，管道长度为l，单位为m，沿程阻力系数为λ，管道计算内径为d，单位为m，重力加速度为g，单位为m/s2，谢才系数为C，水力坡降为i，水力半径为R，管道流量为Q，m3/s，流速为v，m/s。
海澄威廉系数为Ch。
在以上三个公式中，对于明渠水力和管道使用谢才公式和达西公式比较适用，由于海澄威廉公式对参数造成比较少，在计算管网系统时使用的比较多。
2选择的管道材料对计算公式造成的影响由于管道材质不同和工艺不同，管道表面的粗糙程度差异性较大。
长距离输水过程中，管道越粗糙，管道输送时产生的能耗就越大。
工程设计过程对于直径相同但是粗糙程度不同的管道，相同流速下管道中的水处于的紊流状态是不同的，当水流状态超过了使用的水力计算公式的适用范围，就会提高计算误差，而这一误差的出现会导致无法预计的后果出现。
大多数的管材使用达西公式进行计算，只有混凝土管道建议使用谢才公式。
新版《室外给水设计规范》中，将舍维列夫公式的有关条文取消，只是笼统的对达西公式进行使用，没有明确指出计算λ值时需要使用的经验公式，考虑到舍维列夫公式是在就铸铁管和旧钢管的基础上建立起来的，当前使用的铸铁材料或钢质管道通常会对管道的内壁进行防腐处理，经过处理后的钢管内壁比较光滑，摩擦力很小，如果仍然使用维列夫公式进行计算就会出现比较大的误差，所以对这些管道进行计算时，使用舍维列夫公式并不合适。
水力计算公式选用
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，md-----管道计算内径，mg----重力加速度，m/s 2C----谢才系数 i----水力坡降； R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值5.管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
水力公式
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2 v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值5.管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。

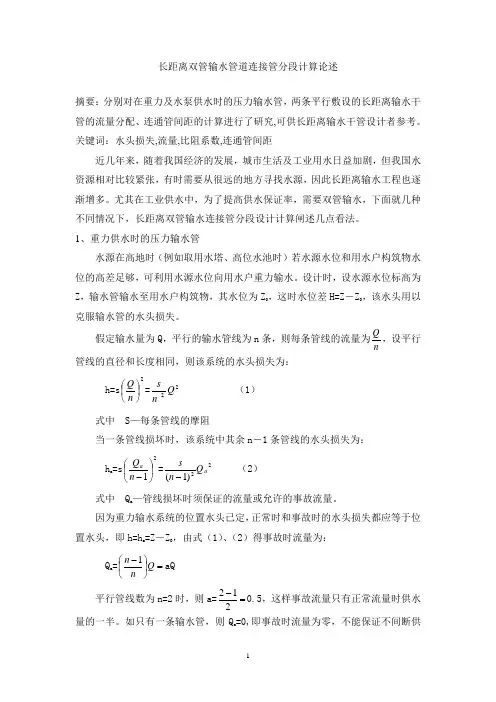

长距离双管输水连接管分段设计计算
长距离双管输水管道连接管分段计算论述摘要：分别对在重力及水泵供水时的压力输水管，两条平行敷设的长距离输水干管的流量分配、连通管间距的计算进行了研究,可供长距离输水干管设计者参考。
关键词：水头损失,流量,比阻系数,连通管间距近几年来，随着我国经济的发展，城市生活及工业用水日益加剧，但我国水资源相对比较紧张，有时需要从很远的地方寻找水源，因此长距离输水工程也逐渐增多。
尤其在工业供水中，为了提高供水保证率，需要双管输水，下面就几种不同情况下，长距离双管输水连接管分段设计计算闸述几点看法。
1、重力供水时的压力输水管水源在高地时（例如取用水塔、高位水池时）若水源水位和用水户构筑物水位的高差足够，可利用水源水位向用水户重力输水。
设计时，设水源水位标高为Z ，输水管输水至用水户构筑物，其水位为Z 0，这时水位差H=Z －Z 0，该水头用以克服输水管的水头损失。
假定输水量为Q ，平行的输水管线为n 条，则每条管线的流量为nQ，设平行管线的直径和长度相同，则该系统的水头损失为：h=s 2⎪⎭⎫⎝⎛n Q =22Q n s （1）式中 S —每条管线的摩阻当一条管线损坏时，该系统中其余n －1条管线的水头损失为：h a =s 21⎪⎭⎫ ⎝⎛-n Q a =22)1(a Q n s - （2） 式中 Q a —管线损坏时须保证的流量或允许的事故流量。
因为重力输水系统的位置水头已定，正常时和事故时的水头损失都应等于位置水头，即h=h a =Z －Z 0，由式（1）、（2）得事故时流量为：Q a ==⎪⎭⎫ ⎝⎛-Q n n 1aQ平行管线数为n=2时，则a==-2120.5，这样事故流量只有正常流量时供水量的一半。
如只有一条输水管，则Q a =0,即事故时流量为零，不能保证不间断供水。
实际上，为提高供水的可靠性，常采用简单而造价增加不多的方法，即在平行管线之间用连接管相接。
当管线某段损坏时，无需整条管线全部停止工作，而只需用阀门关闭损坏的一段进行检修，采用这种措施可以提高事故时的流量。
长距离输水管道水力过渡过程计算
长距离输水管道水力过渡过程计算
董航凯;田睿;王启国
【期刊名称】《水利建设与管理》
【年(卷),期】2022(42)8
【摘要】由于管线较长、沿线地形地势复杂,长距离输水管道工程的管道水力和水锤计算是工程研究的重点与难点。
本文以引汉济渭二期工程北干线黄池沟至板桥出水池段为例,对系统起运过程、停运过程、由设计流量运行过渡到最小流量运行、由最小流量运行过渡到设计流量运行,以及一根管按设计流量运行而另一根管零流量的并管运行等不同工况进行了计算。
计算结果表明压力管道内正负压力都在允许范围内。
【总页数】7页(P32-38)
【作者】董航凯;田睿;王启国
【作者单位】陕西省引汉济渭工程建设有限公司;陕西省水利电力勘测设计研究院【正文语种】中文
【中图分类】TV131.4
【相关文献】
1.长距离输水管道水力过渡计算模型的分析研究
2.摩阻对压力输水管道水力过渡过程计算的影响
3.长距离输水管道水力过渡过程中控制指标的探讨
4.输水管道水力过渡过程计算分析
5.长距离输水管线水力过渡过程计算分析
因版权原因，仅展示原文概要，查看原文内容请购买。
输水管道水力计算公式
输水管道水力计算公式1．常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有: 达西(DARCY ）公式：gd v l h f 22**=λ(1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN —WILIAMS ）公式：87.4852.1852.167.10d C lQ h h f ***= （3） 式中 h f —-——--——--—沿程损失,mλ——-——-----沿程阻力系数 l ----——-—--—管段长度，md----—--————管道计算内径,mg-——-————-—-重力加速度，m/s 2 C ——-----—---谢才系数i---——-———---水力坡降； R---—---—---水力半径，mQ ——--——--—-—管道流量m/s 2 v —---—--—---—流速 m/sC n -—-—-——----海澄―威廉系数其中达西公式、谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式,在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2．规范中水力计算公式的规定3．查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式,该式适用于任何截面形状的光滑或粗糙管内的层流和紊流.公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出.舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F 。
COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10—6 m 2/s ，适用于旧钢管和旧铸铁管，紊流过渡区及粗糙度区.该公式在国内运用较广。
沙特农业部长距离输水管线水力计算公式比选
— —
Ｘ８ ｅ ｎ
—
ｌ
（ ＡＷ Ｗ Ａ ）
２ 规范推荐公 式
美 国 自 来 水 厂 协 会 （ ｍ ｒ ａ ｔｒＷｏｋ ｅｉ ｎＷａ ｒｓ Ａ ｃ ｅ
， ＿ 一 — ■ 豆—
．
一
Ｊ
Ｃｈ． ２ ， ｂｄ Ｉ ｇ ４
Ａ ｓ ｉｉ ，简称 Ａ ｓ ｃ ｔｎ ｏ ａｏ ＷＷＡ ）标准 、《 室外给水设计
算 ，而宜用柯式或通过试验对其进行修正。 距 。按 照 国标 计 算 的总 扬 程 选 泵 比按 Ａ ＷｗＡＭｌ ｌ 与上 述类 似 ，用谢 才公 式计 算 时 ，如果管 径 大 算 出 的总 扬 程 选 泵 ，每 台泵 功 率 高 约 １５ｋ ，１ ７ Ｗ ４ 于 ２ｍ时不应 采 用曼 宁公 式 ，应 采 用 巴甫 洛夫 斯 基 台将增 加 ２ ５ Ｗ ，投资 势必大 大增 加 。 ０ ４ ｋ 公 式 ，其 适 用 管 径 可 达 １ ２ｍ，对 一般 输 水 管 道 已 针 对 上 述 问题 ，采 取 在 ０～３ｍ。 流量 之 间选 ／ ｓ 完 全足 够 。 取 １ 个 点 ，在 同 一 个 数 轴 上 绘 出 Ｃ ＝ ２ 、 １０ ４ １０ ３ 、
安全 基 数 ，必 须从 设 计抓 起 ，在 设 计 时根 据相 关设 计规 范及 生 产经验 ，通过 不断 改进 ，使 整个
油 田站 外 集输 系统本 身具 有 安 全性 ，最 终达 到本 质 安 全 。应 选择 适合 安 全 生 产的 各种 设备 和 工
艺流 程 ，从 源 头上使 油 气集输 系统 具有 完善 的安全 防护 功能 。
结合公式适用范围、安全可靠性、投资等因素采用Ａ ＷＷＡＭ１ 的 ｃ ＝ ５ ． １ ＾ １０ 进行水力计算。 ４ 关键词：长输管道 ； 水力计算 ；海曾一威廉 系数 ； 水头损失
水力计算公式选用
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2 v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广.柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用. 布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2)表2 常见管材粗糙度相关系数参考值根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS和HAZEN在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
管道摩擦阻力计算
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2 v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值5.管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
Excel软件在长距离输水管道水力计算中的应用
７８科技资讯 ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ２００９ ＮＯ．１７ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ工 程 技 术１ 基本思路固原市地处干旱山区，水资源缺乏。
在大力提倡节约用水、合理利用和可持续开发水资源的思想指导下，为用好仅有的水资源，努力提高水资源有效利用系数，在地形起伏较大的山区普遍采用长距离管道输水，即节水又便于管理。
长距离输水管道的实用经济管径，在地面落差、设计流量、管段长度沿途变化的情况下，各个管段的管径有多种方案进行选择；合理控制管段各节点的水头，利用调整管径和管道流速的方法来实现；输水管道节点压力水头较大时，利用缩小管径加大管道流速的方法消耗自然水头，既消能，又减小管径节约投资。
在长距离输水管道水力计算中，尤其对于管道沿线有分水要求，流量沿途变化的管道，各管段选择合适的管径，计算过程繁琐费时，且容易出错。
因此，长距离输水管道水力计算利用Ｍｉｃｒｏｓｏｆｔ 公司开发的通用数据计算平台Ｅｘｃｅｌ软件的函数计算功能，将计算与判断过程由计算机自动完成，即可提高工效，又对各种方案的技术经济比较提供快捷、准确的数据。
２ 管道经济管径计算公式２．１管网各管段管径Ｄ按下式计算Ｄ＝１０００×（４ＱＰ／Ｖπ）０．５式中：Ｄ为设计管径，ｍｍ；ＱＰ为设计供水流量，ｍ３／ｓ；Ｖ为设计管道允许最大流速，山区一般采用０．８ｍ／ｓ～１．５ｍ／ｓ，特殊地段在２．０ｍ／ｓ左右。
２．２管道水头损失包括沿程水头损失和局部水头损失管道沿程损失ｈｉ计算公式：ｈｉ＝ｉＬ。
对于ＵＰＶＣ、ＰＥ等塑料管道的单位管长水头损失ｉ按下式计算：ｉ＝０．０００９１５Ｑ１．７７４／ｄ４．７７４式中：Ｑ为管段流量，ｍ３／ｓ；ｉ为单位管长水头损失，ｍ／ｍ；ｄ为管道内径，ｍ；Ｌ为计算管段长度，ｍ。
根据规范要求，输配水管网的局部水头损失，按其沿程水头损失的５％～１０％计算。
考虑山区长距离输水管道沿线地形起伏变化大，管道拐点、转弯、建筑物较多等因素，局部水头损失ｈｊ一般都按沿程损失的１０％估算，即：ｈｊ＝１０％×ｈｉ。
水力公式
长距离输水管道水力计算公式的选用Q E Ic 1.852 .4.87— C h d式中h f ------------------ 沿程损失，m入 ---- 沿程阻力系数I ---- 管段长度，m d ——管道计算内径，m g —重力加速度，m/s 2 C----谢才系数 i —水力坡降；R -------- 水力半径， m Q -------- 管道流量m/s 2 v —流速^ m/sC n ----海澄一一威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄-威廉公式影响参 数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2. 规范中水力计算公式的规定3. 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1 :表1各规范推荐采用的水力计算公式1.常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算, 算公式有：(DARCY )公式：l v 2 目前工程设计中普遍采用的管道水力计达西 h f谢才d 2g(chezy )公式:(1)v C J R海澄—威廉(HAZEN-WILIAMS )公式:h f 10-674. 公式的适用范围：3. 1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数入值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK公式均是针对工业管道条件计算入值的著名经验公式。
舍维列夫公式的导出条件是水温10C，运动粘度1.3*10-6m/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广.1 2 51柯列勃洛可公式丁2 9（- 吕（△为当量粗糙度，Re为雷诺数）是根据大量工业管道试验资料提出的工业管道过渡区入值计算公式，该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合，适用范围为4OOOvRev10.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好，不仅包含了光滑管区和完全粗糙管区，而且覆盖了整个过渡粗糙区，该公式在国外得到及为广泛的应用.布拉修斯公式是1912年布拉修斯总结光滑管的试验资料提出的,适用Re条件为4000vRev10, —般用于紊流光滑管区的计算.3.2谢才公式该式于1775年由CHEZY提出，实际是达西公式的一个变形，式中谢才系数C一般1 1由经验公式C -R e y计算得出,其中y丄时称为曼宁公式,y值采用n 6y 2訪0.13 0.75阿你0.1）（n为粗糙系数）公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言，它适用于有压或无压均匀流动的各阻力区，但由于计算谢才系数C的经验公式只包括反映管壁粗糙状况的粗糙系数n和水力半径R,而没有包括流速及运动年度，也就是与雷诺数Re无关，因此该式一般仅适用于粗糙区.曼宁公式的适用条件为nv0.02,Rv0.5m;巴浦洛夫斯基公式的适用条件为0.1m w R< 3m;0.011 < n W 0.04. 3.3海澄-威廉公式是在直径W 3.66m工业管道的大量测试数据基础上建立的著名经验公式，适用于常温的清水输送管道，式中海澄-威廉系数Ch与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单，易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区，对应雷诺数Re范围介于104-2*10 6.通过对各相关规范所推荐计算公式的比较，除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文，笼统米用达西公式,但未明确要求计算入值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上，然而现在一般采用的钢或铸铁材质管道，内壁通常需进行防腐内衬，经过涂装的管道内壁表面均比旧钢管，旧铸铁管内壁光滑得多，也就是△值小得多，采用舍维列夫公式显然也就会产生较大得计算误差，该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE等塑料管道,或者内衬塑料得金属管道,因为其内壁△值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此，《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算，其中海澄-威廉系数Ch得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道，其海澄-威廉系数应该参考类似工程经验参数或者实测数据，合理取用.因此，无论采用达西公式，谢才公式或者海澄-威廉公式计算，不同管材得差异均表现在管内壁表面当量粗糙程度得不同上，各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是，同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异，这一因素在设计过程种也应重视（常用管材得粗糙度系数参考值见表2）表2常见管材粗糙度相关系数参考值5.\ /pl根据雷诺数计算公式Re ——，雷诺数与流速V,管径d成正比,与运动粘度成反比，因此对应v管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10C，运动粘度1.3*10-5 m2/s得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例，在正常设计流速范围条件下，管道内径大于100mm 时，虽然管道仍然处于紊流光滑区，但其雷诺数Re>105，也就是说已经超出了布拉修斯公式得适用范围，而且误差大小与雷诺数成正比.对P—C-U 管，采用布拉修斯公式与柯列勃洛克公式对比计算，当管内径为500mm，流速1.5 m/s时，采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算，修正公式计算结果，小口径管偏安全，中等口径与柯式符合较好，大口径管得负误差达5%以上.因此笔者认为，大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算，而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式，或应通过试验等对其进行修正.与上述情况类似，采用谢才公式计算时，如果管道内径大于2m时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式，其适用管径可以达到12m，对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS和HAZEN在大量工业管道现场或试验测量或得的.该公式因为简单易用，被广泛运用在管网水力计算中，国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m得管道应尽量避免采用海澄-威廉公式计算以策安全.6. 值得提出得是，上述所有水力计算公式中采用得管径均为计算内径，各种管道均应采用管道净内空直径计算，对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式，建议采用柯列勃洛克公式计算大量试验结果证明该公式计算结果与实际工业管道符合性好，水力条件适用范围广，虽然运用该式需要进行多次迭代计算才能得到入值，较为麻烦，不过运用计算机简单编程既能方便地得到较为准确地结果，手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
输水管道水力计算公式
输水管道水力计算公式1．常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：g d v l h f 22**=λ （1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10d C l Q h h f ***= （3） 式中 h f -----------沿程损失，mλ----------沿程阻力系数l -----------管段长度，md-----------管道计算内径，mg-----------重力加速度，m/s 2C-----------谢才系数i------------水力坡降；R-----------水力半径，mQ-----------管道流量m/s 2v------------流速 m/sC n -----------海澄―威廉系数其中达西公式、谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2．规范中水力计算公式的规定3．查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用较广.柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式，该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合，适用范围为4000<Re<108。
长距输水管道水力计算公式
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd vl h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h hf ***=（3）式中h f ------------沿程损失，m λ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re51.27.3lg(21λλ+∆*-=d(Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式yeR n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式. 在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.5． 值得提出得是, 上述所有水力计算公式中采用得管径均为计算内径, 各种管道均应采用管道净内空直径计算, 对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响. 大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
供水工程长距离输水管道设计要点探析
供水工程长距离输水管道设计要点探析摘要：随着我国城市化进程的加快，城市单一供水水源的水质水量问题日益突出。
科学、合理的进行水资源分配，打破区域供水限制，可以有效解决上述问题。
目前，许多城市已经建成或正在建设一定规模的长距离输水工程，以更合理地配置有限的水资源，保障居民生活生产用水安全。
长距离输水管道的优化设计对供水工程的安全性、可靠性和经济性具有重要意义。
本文主要分析了长距离输水管道设计要点展开探讨，仅供参考。
关键词：长距离输水；管道设计；要点引言：随着经济的快速发展，我国的自然环境越来越差。
在水资源短缺、地域分布不均的今天，如何提高水资源利用率，保障居民日常用水，成为摆在水利工作者面前的难题。
随着水资源需求的不断增加和居民用水需求的不断提高，远距离供水工程的应用越来越广泛。
为了尽可能提高供水效率，必须从各个方面入手，严格控制工程中的每个环节。
1长距离输水管道工程特点1.1便捷的管道管理长距离输水管道工程主要通过输水管道提供水资源。
由于管道长期埋于地下，水资源密封性好，在输水过程中几乎不存在渗漏和蒸发现象，使水资源得到了很好的保护和有效利用。
同时，如果将管道埋在地下，可以避免偷水现象，降低现场检查的强度，有利于施工单位的管理。
1.2节约土地资源输水管道虽然将永久性占用安全监测房、气阀井等建设用地，但只占用少量土地，大部分为临时构筑物和施工设施。
因此，管道建设占用的土地资源很少。
在一定程度上，有效节约了土地资源，增加了城市建设的可用空间，有利于城市开发建设。
1.3长距离供水管道设计优化输水管道能否顺利进行输水，取决于管道设计是否合理，管道材料是否合适。
对于长距离供水工程，管道设计的最终方案直接关系到整个工程的资金投入。
因此，做好管道设计优化对整个工程具有十分重要的意义。
因此，如何在控制投入的基础上，尽可能地提高管道的铺设质量，成为工程设计人员面临的一个难题。
水利工程设计人员应结合不同材料的经济技术因素、地形数据，合理规划整个过程。
输水管道水力计算公式
输水管道水力计算公式1．常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有: 达西(DARCY ）公式：gd v l h f 22**=λ(1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN —WILIAMS ）公式：87.4852.1852.167.10d C lQ h h f ***= （3） 式中 h f —-——--——--—沿程损失,mλ——-——-----沿程阻力系数 l ----——-—--—管段长度，md----—--————管道计算内径,mg-——-————-—-重力加速度，m/s 2 C ——-----—---谢才系数i---——-———---水力坡降； R---—---—---水力半径，mQ ——--——--—-—管道流量m/s 2 v —---—--—---—流速 m/sC n -—-—-——----海澄―威廉系数其中达西公式、谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式,在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2．规范中水力计算公式的规定3．查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式,该式适用于任何截面形状的光滑或粗糙管内的层流和紊流.公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出.舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F 。
COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10—6 m 2/s ，适用于旧钢管和旧铸铁管，紊流过渡区及粗糙度区.该公式在国内运用较广。
长距离供水工程输水管道水力学计算
长距离供水工程输水管道水力学计算长距离供水工程输水管道水力学计算一、工程概况该供水工程位于新疆巴音郭楞蒙古自治州若羌县境内，水源地位于米兰河以西，利用一字形分布在水源地内的取水井，通过水源地管道送到高位首部水池，然后经主管道途径戈壁滩、盐湖到达尾部蓄水池，其中供水主管道全长239.704Km，引水流量0.58m3/s，即50112m3/日。
其中DN1000位于桩号0+000～138+858长度为138.858Km采用玻璃纤维缠绕增强热固性树脂夹砂压力管，DN900位于桩号138+858～239+704，长度为100.846Km采用螺旋焊缝钢管。
输水管道工程所在起点地面高程为948.000m，终点地面高程为788.049m，总的地形高度差为160.251m，沿线地形总体上自首端坡向末端，通过管道的沿程、局部水头损失和管线压力线计算，输水管道具备有压重力输水的条件，全管道采用重力输水方式。
输水管道的设计压力为管道静水压力加水击压力。
其中静水压力为管道起末端的水力高差，水击压力按照0.2MPa控制。
通过综合考虑管道的最大设计压力为1.9MPa。
二、水力学计算本管道工程水力学计算内容包括：管道过流能力、水头损失、管道压力线和水锤影响分析。
2.1过流能力和水头损失计算。
由于本管道工程确定的方案为DN1000+DN900不同管径组合的方案，而且日输水量为50112m3，因此这一部分水力学计算的目的是在管道的平面布置和纵向坡度基本确定的情况下，为满足每日的最小输水量，最终选定输水管道的长度。
总的计算思路是在已知管道各种条件下，通过初步假定两种不同材料、不同管径的管道长度，计算两种管道的各自的雷诺数Re，选择相应的不同流态和流区的沿程阻力系数λ计算公式，然后根据计算得到的沿程阻力系数λ计算在设计流量条件下的管道的沿程水头损失∑hf ，同时计算管道的局部水头损失∑hj 。
如果总水头损失∑(hf+ hj)小于总水头H，然后采用串联压力管的流量公式复核流量，直到复核流量和设计流量非常的接近，最终确定DN1000和DN900的管道具体长度，以及相应的水头损失。
长距离输水管道水力计算公式的选用
长距离输水管道水力计算公式的选用
王雪原;黄慎勇;付忠志
【期刊名称】《给水排水》
【年(卷),期】2006(032)010
【摘要】就长距离输水管道的材质、管道口径和衬里等管道特性因素,结合各设计规范的推荐公式进行了对比分析,并根据各水力计算公式的适用范围及限制条件,指出不同管道特性条件可能对水力计算结果造成的影响,建议在大口径长距离输水管道设计中采用对三个紊流区域均适用的柯列勃洛克公式替代海澄-威廉公式,以期得到较为安全合理的设计成果.
【总页数】4页(P32-35)
【作者】王雪原;黄慎勇;付忠志
【作者单位】中国市政工程西南设计研究院,成都,610081;中国市政工程西南设计研究院,成都,610081;中国市政工程西南设计研究院,成都,610081
【正文语种】中文
【中图分类】TU99
【相关文献】
1.沙特农业部长距离输水管线水力计算公式比选 [J], 任重海
2.长距离输水管道水力过渡过程中控制指标的探讨 [J], 孙江河;范征
3.长距离输水工程溢流井及出水管道水力掺气试验研究 [J], 刘瑶
4.关于输水管道水力计算公式选用的探讨 [J], 夏连宁
5.某长距离输水管道系统水力特性分析 [J], 姬华生;周志彬;符必昌
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

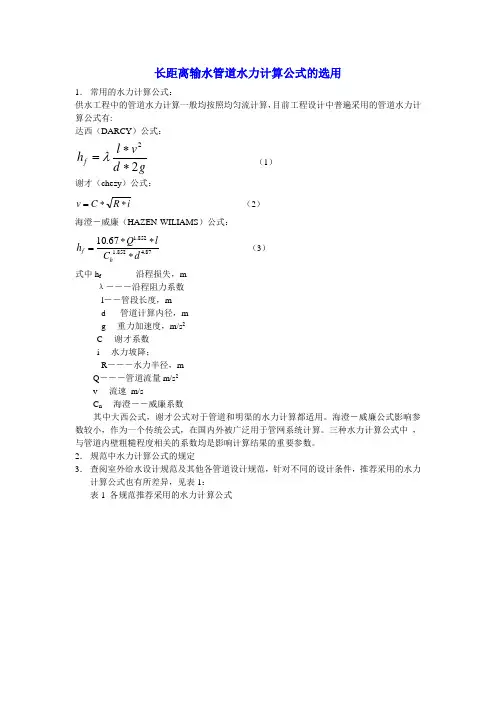

长距离输水管道水力计算公式的选用
1． 常用的水力计算公式：
供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:
达西（DARCY ）公式：
g
d v l h f 22
**=λ
（1）
谢才（chezy ）公式：
i R C v **= （2）
海澄－威廉（HAZEN-WILIAMS ）公式：
87
.4852.1852.167.10d
C l
Q h h f ***= （3） 式中h f ------------沿程损失，m
λ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；
R ―――水力半径，m
Q ―――管道流量m/s 2 v----流速 m/s
C n ----海澄――威廉系数
其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定
3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力
计算公式也有所差异，见表1：
表1 各规范推荐采用的水力计算公式
4． 公式的适用范围： 3．1达西公式
达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计
算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式
)Re 51
.27.3lg(
21
λ
λ
+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到
及为广泛的应用.
布拉修斯公式25
.0Re 316
.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用
条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式
该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般
由经验公式y e R n C *=1计算得出,其中6
1
=y 时称为曼宁公式,y 值采用
)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均
匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.
3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.
通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.
在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.
PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.
因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值
5.管径对选择计算公式得影响 根据雷诺数计算公式v
Vd
Re ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.
大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公
式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.
与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.
海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.
6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.
大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
