制作功放必备知识

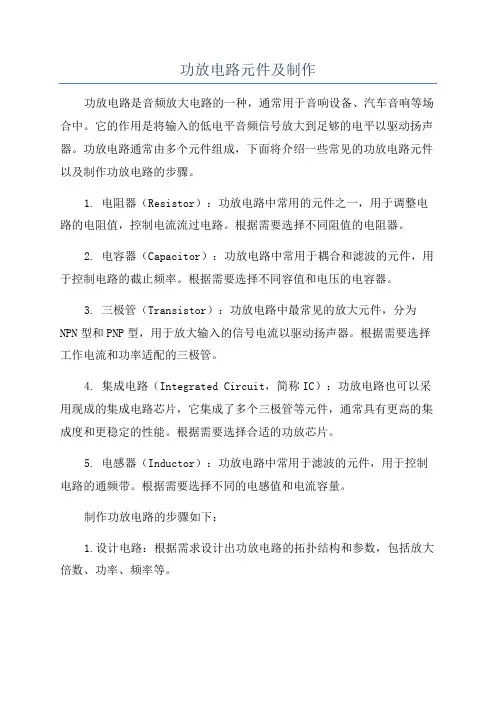

功放电路元件及制作
功放电路元件及制作功放电路是音频放大电路的一种，通常用于音响设备、汽车音响等场合中。
它的作用是将输入的低电平音频信号放大到足够的电平以驱动扬声器。
功放电路通常由多个元件组成，下面将介绍一些常见的功放电路元件以及制作功放电路的步骤。
1. 电阻器（Resistor）：功放电路中常用的元件之一，用于调整电路的电阻值，控制电流流过电路。
根据需要选择不同阻值的电阻器。
2. 电容器（Capacitor）：功放电路中常用于耦合和滤波的元件，用于控制电路的截止频率。
根据需要选择不同容值和电压的电容器。
3. 三极管（Transistor）：功放电路中最常见的放大元件，分为NPN型和PNP型，用于放大输入的信号电流以驱动扬声器。
根据需要选择工作电流和功率适配的三极管。
4. 集成电路（Integrated Circuit，简称IC）：功放电路也可以采用现成的集成电路芯片，它集成了多个三极管等元件，通常具有更高的集成度和更稳定的性能。
根据需要选择合适的功放芯片。
5. 电感器（Inductor）：功放电路中常用于滤波的元件，用于控制电路的通频带。
根据需要选择不同的电感值和电流容量。
制作功放电路的步骤如下：1.设计电路：根据需求设计出功放电路的拓扑结构和参数，包括放大倍数、功率、频率等。
2.选择元件：根据电路设计，选择合适的电阻器、电容器、三极管等元件。
注意元件的阻值、容值、功率和工作电流等参数要满足电路设计要求。
3.绘制电路图：按照电路设计画出电路图，包含元件的连接方式和电路的结构。
4.制作电路板：将电路图转化为电路板，可以使用电路设计软件进行设计并打印，然后采用化学腐蚀、喷墨或光刻等方法制作电路板。
5.焊接元件：按照电路图和电路板上的标识，将选好的元件按照正确的连接方式进行焊接。
注意焊接的质量和焊接点的稳定性。
6.连接电源和信号源：将功放电路连接到电源和输入信号源，并进行相应的调试和测试。
7.调试和测试：通过连接扬声器，检查功放电路的输出效果，调整合适的音量和音质效果。
音频功放电路设计与制作
音频功放电路设计与制作
一、背景介绍
二、音频功放电路的设计
1、首先，设计师需要参考使用环境，根据使用环境的不同确定要使用的电路元件，选择晶体管、电子管或者集成电路确定电路类型。
2、其次，需要计算出电路元件的电阻值、电容值、晶体管的放大值等等，并确定各个电路回路的连接形式。
3、最后，根据计算结果将电路元件布线，安装到电路板上，进行调试后，最终节省实现预期的功放效果。
三、音频功放电路的制作
1、首先，准备各种原材料，如电阻、电容、电源等，并将其封装在电路板上。
2、然后，安装电路元件，按设计电路的要求，将电路元件安装在电路板上，然后将电路板进行焊接，将电路板上的元件连接起来。
3、最后，做完上述步骤后，将电路板安装在音频功放机箱中，按正确的接线顺序将各个零件连接在一起，将音频功放电路成功安装完成。
四、总结
以上就是音频功放电路的设计与制作的介绍。

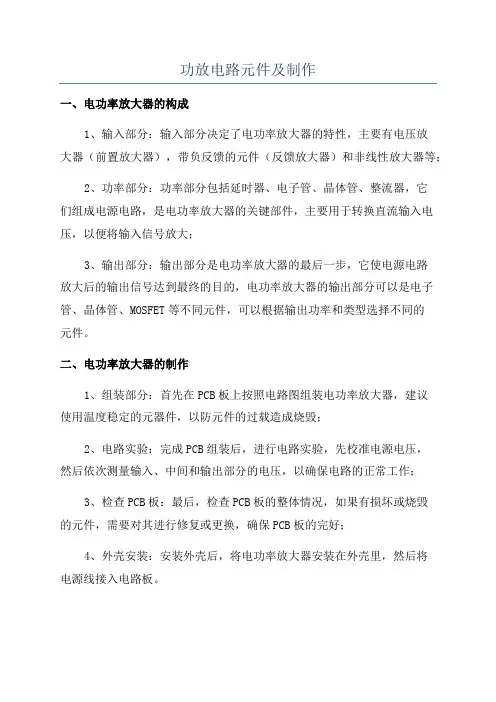

功放电路元件及制作
功放电路元件及制作
一、电功率放大器的构成
1、输入部分：输入部分决定了电功率放大器的特性，主要有电压放
大器（前置放大器），带负反馈的元件（反馈放大器）和非线性放大器等；
2、功率部分：功率部分包括延时器、电子管、晶体管、整流器，它
们组成电源电路，是电功率放大器的关键部件，主要用于转换直流输入电压，以便将输入信号放大；
3、输出部分：输出部分是电功率放大器的最后一步，它使电源电路
放大后的输出信号达到最终的目的，电功率放大器的输出部分可以是电子管、晶体管、MOSFET等不同元件，可以根据输出功率和类型选择不同的
元件。
二、电功率放大器的制作
1、组装部分：首先在PCB板上按照电路图组装电功率放大器，建议
使用温度稳定的元器件，以防元件的过载造成烧毁；
2、电路实验：完成PCB组装后，进行电路实验，先校准电源电压，
然后依次测量输入、中间和输出部分的电压，以确保电路的正常工作；
3、检查PCB板：最后，检查PCB板的整体情况，如果有损坏或烧毁
的元件，需要对其进行修复或更换，确保PCB板的完好；
4、外壳安装：安装外壳后，将电功率放大器安装在外壳里，然后将
电源线接入电路板。
音频功率放大器的制作概述
2020/4/30
•24
按照信号先放大后反馈的传输途径，根据电路的工作原理，确定各 有关点的相位关系，从而逐级推出电路中有关点的瞬时极性；
③ 判断反馈到输入回路的反馈信号是增强还是削弱了原来的输入信 号。如果反馈信号增强了原来的输入信号，则是正反馈；如果反馈信号 削弱了原来的输入信号，则是负反馈。
1）由于温度变化对β、ICEQ及UBEQ等参数产生影响，将导致三极管集 电极电流ICQ变化，从而引起放大电路工作点的偏移。因此，要稳定工作 点，关键在于稳定三极管集电极电流ICQ。
2）放大电路中三极管基极电压UBEQ由偏置电阻Rb1、Rb2分压得到（即 分压式偏置电路），故三极管基极电压相对比较稳定，与温度无关。
2020/4/30
•10
知识2 直流工作点与放大器非线性失真 的关系
对放大器的最基本的要求是实现交流信号的 不失真放大，即输出信号的波形与输入信号的波 形应是相似的。如果放大器的工作点设置不合适 ，将导致输出波形产生失真现象。例如，在音频 放大电路中，表现为声音失真；而在电视扫描放 大电路中，将表现为图像比例失真。这种失真是 由于电路的工作范围超出了三极管的特性曲线的 线性区而产生的，称为非线性失真。它包括饱和 失真和截止失真两类。
。
2．稳定工作点的原理
当温度升高时，由于三极管V的β、ICEQ增大及UBEQ减小而引起集电 极电流ICQ增大，则发射极电阻Re上的压降UEQ增大。
基极电位VBQ由Rb1、Rb2串联分压提供，大小基本稳定，因此发射 结电压UBEQ(UBEQ = VBQ－UEQ)减小，于是集电极电流ICQ的增加受到限 制，达到稳定静态工作点的目的。上述自动稳定工作点过程总结如下：
2020/4/30
•22

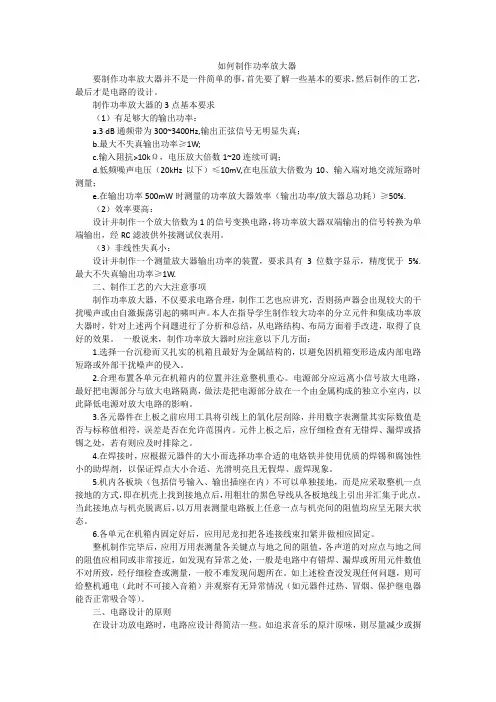

如何制作功率放大器
如何制作功率放大器要制作功率放大器并不是一件简单的事，首先要了解一些基本的要求，然后制作的工艺，最后才是电路的设计。
制作功率放大器的3点基本要求（1）有足够大的输出功率：a.3 dB通频带为300~3400Hz,输出正弦信号无明显失真；b.最大不失真输出功率≥1W;c.输入阻抗>10kΩ，电压放大倍数1~20连续可调；d.低频噪声电压（20kHz以下）≤10mV,在电压放大倍数为10、输入端对地交流短路时测量；e.在输出功率500mW时测量的功率放大器效率（输出功率/放大器总功耗）≥50%.（2）效率要高：设计并制作一个放大倍数为1的信号变换电路，将功率放大器双端输出的信号转换为单端输出，经RC滤波供外接测试仪表用。
（3）非线性失真小：设计并制作一个测量放大器输出功率的装置，要求具有3位数字显示，精度优于5%.最大不失真输出功率≥1W.二、制作工艺的六大注意事项制作功率放大器，不仅要求电路合理，制作工艺也应讲究，否则扬声器会出现较大的干扰噪声或由自激振荡引起的啸叫声。
本人在指导学生制作较大功率的分立元件和集成功率放大器时，针对上述两个问题进行了分析和总结，从电路结构、布局方面着手改进，取得了良好的效果。
一般说来，制作功率放大器时应注意以下几方面：1.选择一台沉稳而又扎实的机箱且最好为金属结构的，以避免因机箱变形造成内部电路短路或外部干扰噪声的侵入。
2.合理布置各单元在机箱内的位置并注意整机重心。
电源部分应远离小信号放大电路，最好把电源部分与放大电路隔离，做法是把电源部分放在一个由金属构成的独立小室内，以此降低电源对放大电路的影响。
3.各元器件在上板之前应用工具将引线上的氧化层刮除，并用数字表测量其实际数值是否与标称值相符，误差是否在允许范围内。
元件上板之后，应仔细检查有无错焊、漏焊或搭锡之处，若有则应及时排除之。
4.在焊接时，应根据元器件的大小而选择功率合适的电烙铁并使用优质的焊锡和腐蚀性小的助焊剂，以保证焊点大小合适、光滑明亮且无假焊、虚焊现象。
制作汽车功放的方法
制作汽车功放的方法1. 蒸馏汽车功放需要用到一些基本的电子元件，包括电阻、电容、二极管、晶体管等。
2. 在制作汽车功放时，首先需要设计电路原理图，确定每个元件的连接方式和数值。
3. 选择合适的功放芯片，通常可以选择一些知名的功放芯片品牌，如ST、TI、ADI 等。
4. 确定功放的输出功率，根据需要选择合适的功率级别的功放芯片。
5. 根据功放芯片的数据手册，合理设计功放的供电电路，包括滤波、稳压等。
6. 设计输出级的保护电路，以防功放在过载或短路时损坏。
7. 选择合适的散热器，并设计散热系统，以确保功放在长时间高功率输出时不会过热。
8. 配置输入级的滤波电路，以消除输入信号中的杂音和干扰。
9. 进行仿真验证，使用仿真软件验证电路的稳定性和性能，进行必要的调整。
10. 制作PCB板，将电路原理图转化为实际的焊接电路板。
可以选择自行绘制PCB，也可以委托专业的PCB厂家制作。
11. 对PCB板进行钻孔、焊接元件、安装功放芯片、散热器等工艺。
12. 做好防静电措施，避免静电对电路和元件的损坏。
13. 进行线路连接和焊接，尤其是对功放芯片引脚的焊接需要小心和细致。
14. 进行电路的调试和优化，包括功率输出的调整、滤波电路的调整等。
15. 使用示波器和信号发生器进行性能测试，包括输出功率、失真度、频率响应等。
16. 考虑功放的电源供应，包括汽车电源适配器或者车载电池供电。
17. 联调汽车功放与汽车音响系统，确认连接方式和音频输入输出接口。
18. 考虑汽车功放的安装位置和散热问题，选择合适的安装方案。
19. 进行长时间稳定性测试，以确保汽车功放在各种条件下都能正常工作。
20. 进行外观设计和包装设计，考虑功放的外观美观性和易用性。
21. 完成汽车功放的生产制造，注意生产过程中的质量控制和检测。
22. 对生产出来的汽车功放进行严格的电性能测试，包括输入输出阻抗、频率响应等。
23. 考虑汽车功放的市场销售和宣传推广，设计合适的营销策略。
功放电路设计与制作
功放电路设计与制作在设计和制作功放电路之前，首先需要明确功放电路的功能和要求。
功放电路是一种将低功率信号转化为高功率信号的电路，主要用于音频放大器、音响设备、电视机或无线电发射机等领域。
设计和制作功放电路需要考虑以下几个方面：功放电路的工作原理、电路的拓扑结构、电路元件的选型和配合、电路参数的调整和稳定性问题等。
首先，功放电路的工作原理是将低电平信号经过放大器的放大作用后，输出一个相对较高电平的信号。
放大器的一般组成主要包括输入级、中间级和输出级。
输入级主要是对输入信号进行放大，中间级主要是对信号进行滤波和调整，而输出级主要是对信号进行放大和驱动输出负载。
功放电路的类型有很多种，如晶体管功放、电子管功放、集成电路功放等。
其次，选择电路的拓扑结构也是一个重要的环节。
功放电路的拓扑结构可以是AB类、B类、A类、C类等。
AB类功放电路具有高效率、低谐波失真和线性度好的特点，B类功放电路功率输出较高，但谐波略大，A类功放电路直流偏置较大，功率利用率较低，但具有良好的线性度，C类功放电路功率利用率很高，但存在严重的谐波失真。
根据具体的应用需求和电路性能要求，选择合适的拓扑结构非常重要。
然后，选择合适的电路元件也是功放电路设计的关键。
电路元件的选择主要包括功率晶体管、电阻、电容、感应器等。
功率晶体管的选型需要考虑功率输出、电流放大倍数、频率响应等因素。
电阻和电容的选择要合理搭配，满足电路的工作要求。
感应器的选择需要考虑频率和电流的承受范围等因素。
此外，还需要注意元件之间的配合和匹配，以保证电路的正常工作和性能稳定。
最后，进行电路的调整和稳定性问题的考虑。
在制作功放电路时，需要对电路进行调整和测试，以确保输出信号的质量和稳定性。
调整可以通过改变元件的值、改变电路的拓扑结构等方法来实现。
稳定性问题主要考虑电路的温度稳定性、电源稳定性等因素，可以通过合理的散热设计、稳压电源等方法来解决。
综上所述，设计和制作功放电路需要对功放电路的工作原理、拓扑结构、电路元件的选型和配合、电路参数的调整和稳定性问题等方面有一定的了解和考虑。
简易稳定的音频功放电路设计制作-设计应用
简易稳定的音频功放电路设计制作-设计应用导读：音频功率放大电路是一种很常用的电子电路，广泛应用于声音有关的电子系统。
一、调校要点1.焊接好LM317和LM337及其附属的稳压元器件，加+55V和-55V电压，调整电阻Ra和Rb，将输出电压调至+42.0V和-42.0V。
2.焊接好前级放大器的所有元器件，其中差分放大器的电阻和管子要配对。
电阻选用1/2W的。
多圈电位器R12要旋至阻值位置。
短路VT8的集电极与+42V电源的接点、VT9的集电极与-42V 电源的接点。
3.将电阻R13用一个100Ω电阻串联一个500Ω电位器代替，加±55V电源，调节电位器阻值，使VT 8和VT9的发射极(中点)电位为0.00V。
从板上焊下100 Ω电阻和串联的电位器，量出它们的阻值，用同样阻值的电阻焊在R13处。
4.下电，将VT9的集电极与-42V电源的短路接点断开，接入直流电流表。
上电，逐渐调小电位器R12的阻值，电流表的读数逐渐增大。
将电流调至10mA。
5.重复步骤3，至此前级调校结束。
6.后级的调校步骤与前级的步骤大体一致，只是VT 18的集电极电流取20mA左右，VT20的集电极电流取50mA～200mA(视个人爱好及散热器温度)。
7.信号通路中的耦合电容选用补品电容，本人在这里选用的是耐压50V的无极性电容。
二、设计要点和参数的选取差分输入级选用两只2SK30A场效应管，这是因为2SK30A的线性工作范围大于1.2V。
对于1V左右的输入电平可以不失真地放大，若用2SK389等则不能胜任。
2SK30A 的工作电流范围为0.3mA～6.5mA，在此取1mA左右。
当然，此值也可以取得大一些，如2mA～3mA，但漏极电阻要作适当的调整，使2SK30A工作于放大区中点，选用不同的电流只要改变电阻R6的阻值即可。
0.58(V)÷240(Ω)≈2.4(mA)，分配到每只2SK30A的源漏电流即为1.2mA。
功放制作文档
功放制作一、简介功放（Power Amplifier）是一种电子设备，用于将低功率音频信号放大为高功率信号，以驱动扬声器等设备，使其能够发出高质量音频。
本文将介绍功放的制作过程，包括所需材料、步骤和注意事项。
二、所需材料1.功放芯片 - 选择合适的功放芯片，比如TDA2030、LM1875等。
2.散热器 - 用于散热，确保功放芯片工作稳定。
3.电容 - 选取适当容量的电容，以提供稳定的电源。
4.电阻 - 用于限制电流和调整音频信号。
5.电感 - 阻抗匹配和滤波。
6.连接线 - 用于连接各个元件。
7.PCB板 - 进行焊接和组合。
8.电源 - 提供稳定的电源电压。
三、制作步骤1.准备工作：收集所需材料，确保所有元件齐全，工具也准备好。
同时，阅读功放芯片的相关规格说明书，熟悉芯片引脚和功能。
2.连接元件：将功放芯片插入PCB板，并根据规格说明将电容、电阻、电感等元件连接到正确的引脚上。
确保连接正确无误。
3.焊接：使用焊接工具将元件焊接到PCB板上。
注意控制焊接温度和时间，以免损坏元件。
4.安装散热器：在功放芯片上安装散热器，确保散热器与功放芯片紧密接触，可以通过散热胶或散热硅脂固定。
5.连接电源：将电源连接到PCB板上的适当引脚上。
确保电源电压稳定并符合功放芯片的要求。
6.测试：将功放连接到音频源和扬声器，打开电源，通过音频源发送信号，确保功放正常工作并输出预期音响效果。
四、注意事项1.仔细阅读功放芯片的规格说明书，并按照要求进行连接和安装。
2.注意安全：在进行焊接和连接电源时，确保安全操作，避免电击和短路。
3.散热：功放芯片工作时会产生热量，确保散热器的大小和设计能够有效散热，避免过热损坏芯片。
4.电源电压：严格按照功放芯片的要求提供稳定的电源电压，过高或过低的电压会影响功放的工作效果和寿命。
5.过载保护：一些功放芯片具有过载保护功能，当输入信号过大时自动断开输出，以保护扬声器和功放芯片。
五、总结本文介绍了功放的制作过程，包括所需材料、步骤和注意事项。
制作一台真正平衡的音频功放
制作一台真正平衡的功放功放电路的制作在刊物上介绍得较多，有胆有石，有单端有推挽，有复杂有简单，但对于普遍被世界各大厂家应用在数万元以上的高端功放中的平衡式放大器却介绍得极少，即使偶然见到关于平衡功率放大器的制作介绍，也只是两个普通的单端RCA输入方式的放大器放在一起分别放大冷热端的信号。
这里要向大家介绍的是一台真正的平衡BTL桥接功率放大器的制作，这个放大器可以直接输入XLR的平衡信号，也可以直接输入RCA的单端信号，而不必经过额外的电路去进行转换将RCA转换到XLR信号。
一．平衡技术简介平衡式音频技术已不是什么新鲜事物了。
早在电话刚发明的初期它就已经诞生，其应用使得话音信息在作长距离传送时仍能保持很低的噪声电平。
而这也正是平衡式信号传输现在还被应用在高档音响中的原因：它允许我们以一种能够抵制噪声与失真的方式来传送信息(音频信号)。
两组镜像相对称、相位相反的信号被同时传输着。
也就是说，两组信号所真正搭载的并非音频信息，而是它们之间的电压差。
为了获得更高的信噪比、更大的动态对比度和巨细无遗的分析力，在音响器材内应用平衡放大技术是不少知名厂家的必要手段，像Mark Levinson就是使用此项技术的典范，但他们的售价也是全世界最昂贵之一。
剑有双锋，只有在实际正确运用的情况下，平衡式技术才会对音响器材的表现带来正面影响。
如果音频信号两个信号通路没有做到精确的镜像对称，那么噪声与失真便会加入到音频信号中去，这时平衡技术反而成为影响音质的致命原因。
因此，要想发掘出蕴藏在平衡式设计里的诸多好处，还须具备熟练的设计操控能力和慎重细致的电路结构，而目前市场上一些所谓“平衡功放”并没有应用真正的平衡技术，只是简单地将两个单端输入的放大器组合在一起而已。
一台平衡放大器实际是数台放大器的一个集合体。
因为机箱里的信号放大电路其实就是每声道两个对称平衡放大器。
这种“双平衡”式设计在给前级提供平衡负载阻抗的同时，有效地抑制了共模噪声与失真。
功放原理及基础知识
功放原理及基础知识功放（Power Amplifier）是一种电子设备，它的主要作用是将输入信号放大到较高的功率级别，以驱动负载（如扬声器、电机等）工作。
功放的基本原理是将输入信号经过放大电路转化为具有更大幅值和较高功率的输出信号。
功放的基础知识包括以下几个方面：1. 放大器类型：功放按照信号处理方式可分为线性功放和非线性功放。
线性功放主要用于音频放大等需要高保真度的应用，而非线性功放常用于射频通信、雷达等高频应用。
2. 功率放大：功放的核心任务是将输入信号的功率放大到足够高的水平。
这通常通过采用功率晶体管（Power transistor）或功率管（Power tube）等来实现。
3. 放大电路：功放的核心是放大电路，其中常用的放大电路包括共射（Common Emitter）放大电路、共基（Common Base）放大电路和共集（Common Collector）放大电路等。
这些电路结构在工作方式和特性上有所区别。
4. 输入和输出阻抗匹配：为了最大限度地传输功率，功放需要进行输入和输出阻抗匹配。
输入阻抗匹配确保输入信号能够完全传递给功放电路，而输出阻抗匹配则可以使功放和负载之间的能量传输更有效。
5. 负载保护：由于功放输出信号功率较大，所以在设计中通常需要考虑负载保护机制，以避免功放和负载因过载或短路而损坏。
6. 效率和失真：功放的效率是指输出功率与输入功率之比，高效率的功放对于节能和热管理都有重要意义。
此外，失真是指放大过程中产生的信号失真，包括非线性失真、相位失真等，对于音频放大尤其重要。
综上所述，功放作为一种广泛应用于各个领域的电子器件，其原理和基础知识对于理解和设计电子系统至关重要。
了解功放的工作原理和基础知识，可以帮助我们更好地理解功放在各种应用中的作用和特性，并且能够根据具体需求进行合理选择和使用。
电子管功放简易设计，写给初学者!
电子管功放简易设计，写给初学者!常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。
电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。
一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。
以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。
功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。
这里的初学者指有一定的电路理论基础，最好有一定的实做基础且对电子管工作原理有一定了解的（1）整机及各单元级估算1，由于功放常根据其输出功率来分类。
因此先根据实际需求确定自己所需要设计功放的输出功率。
对于95db的音箱，一般需要8W输出功率；90db的音箱需要20W左右输出功率；84db音箱需要60W 左右输出功率，80db音箱需要120W左右输出功率。
当然实际可以根据个人需求调整。
2，根据功率确定功放输出级电路程式。
对于10W以下功率的功放，通常可以选择单管单端输出级；10－20W可以选择单管单端功放，也可以选择推挽形式；而通常20W以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。
3，根据音源和输出功率确定整机电压增益。
一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms左右。
由输出功率确定输出电压有效值：Uout＝√￣（P·R），其中P为输出功率，R为额定负载阻抗。
例如某8W输出功率的功放，额定负载8欧姆，则其Uout＝8V，输入电压Uin记0.5V，则整机所需增益A＝Uout/Uin＝16倍4，根据功率和输出级电路程式确定电压放大级所需增益及程式。
（OTL功放不在讨论之列）目前常用功率三极管有2A3，300B，811，211，845，805常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P （807），EL34，FU50，KT88，EL156，813束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。
自制胆机功放全套材料
自制胆机功放全套材料胆机功放是音响爱好者们追求的高品质音质的利器，它能够带来更加真实、清晰、动态的声音效果，因此备受音响发烧友的青睐。
然而，市面上的胆机功放价格昂贵，对于一些预算有限的朋友来说可能并不是很实惠。
不过，如果你有一定的动手能力和对电子器件有一定的了解，其实你也可以自己动手制作一台胆机功放。
下面，我将为大家介绍一下自制胆机功放全套材料，希望能够对有兴趣的朋友们有所帮助。
首先，我们需要准备的材料包括，电子管、变压器、电容、电阻、PCB板、电源线、音频输入输出接口、外壳等。
其中，电子管是胆机功放的核心部件，选择合适的电子管对功放的音质有着至关重要的影响。
变压器是用来提供功放所需的电源，电容和电阻则是用来过滤电源和调节电流的，它们对功放的稳定性和音质也有着重要的影响。
PCB板是用来焊接各种元件的载体，电源线和音频接口则是用来连接功放和外部设备的。
至于外壳，则是用来保护功放电路和美观的。
其次，我们需要具备一定的电子焊接技能和电路调试能力。
因为自制胆机功放需要将各种元件焊接到PCB板上，并且需要进行一定的电路调试和优化，因此需要一定的电子技术基础。
如果你是初学者，建议先从一些简单的电子DIY项目入手，熟悉基本的焊接和调试技巧后再尝试制作胆机功放。
最后，我们需要耐心和细心。
自制胆机功放不是一件简单的事情，它需要耗费大量的时间和精力。
在制作的过程中，可能会遇到各种各样的问题和困难，需要有足够的耐心和细心去解决。
同时，需要对每一个细节都保持高度的关注，因为一个小小的错误可能会导致功放无法正常工作或者影响音质。
综上所述，自制胆机功放需要准备好各种材料，具备一定的电子技术基础，以及足够的耐心和细心。
如果你对音响有着浓厚的兴趣，并且愿意花费一定的时间和精力去制作一台属于自己的功放，那么不妨尝试一下自制胆机功放吧，也许会给你带来意想不到的乐趣和成就感。
希望以上内容对你有所帮助，祝你成功制作出一台完美的胆机功放！。
电子管功放制作技巧和要领.
电子管功放制作技巧和要领电子管音频功率放大器，以其卓越的重放音质，广受HiFi发烧友的青睐。
市售成品电子管功放动辄数千元，乃至上万元，如此高价是大多数爱好者无法企及的。
爱好者说得好：自己动手，丰衣足食”。
只要你有一定的电子知识和一定的动手能力，自制一台物美价廉的电子管功放并非难事。
电子管功放较之晶体管功放，看似庞大复杂，但当你了解了电子管电路的工作方式后，会发现，电子管劝放电路较之晶体管分立元件功放相对简洁，所用元件也少得多。
除输出变压器自制有一定难度外，其他元器件只要选配得当，电路调试有方，一台靓声的电子管功放就会在你的手上诞生。
本章先对自制电子管功放的元件选配、安装程序、调试技巧及关键制作要领作一简要介绍。
当你胸有成竹，跃跃欲试时，就可以动手操作了。
第一节电子管功放的装配与焊接技巧一、搭棚焊接方式国内外许多著名的电子管功率放大器过去和现在均采用搭棚式装配焊接方式。
因为，搭棚式接法的优点是布线可走捷径，使走线最近，达到合理布线。
另外，电子管功放的元件数量不多，体积较大，借助元件引脚，即可搭接，减少了过多引线带来的弊病。
只要布局合理，易收到较好的效果。
图8—1为搭棚式接法示意图。
第二层第一层搭棚式接法一般将功放机内的各种元器件分为 3 —4层，安装元件的步骤是由下而上。
接地线与灯丝走线一般置于靠近底板的最下层，其地线贴紧底板，并保持最好的接触；第二层多为各电子管阴极与栅极接地的元器件。
注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地；第三层是各放大级之间的耦合电容等元件；最上层则为以高压架空接法连接的阻容等元件。
高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。
二、关于一点接地一点接地，在电子管功放电路的布线中是一项值得重视的措施。
图8 —2为一点接地示意图。
对于输入级与电压放大级的元件接地问题尤为重要。
需要实行一点接地的元件，主要有栅极电阻、阴极电阻与旁路电容等。
最好仅用元件引线直接焊接，尽量不使用导线，否则极易产生交流杂声干扰。
功放知识点总结大全图
功放知识点总结大全图一、功放的基本结构功放又称为电子放大器，是一种用来放大音频信号的设备。
它的基本结构包括输入端、放大器电路、输出端和电源供应四个部分。
1. 输入端：功放的输入端接收来自音频源的信号，一般是通过 RCA 插孔或者平衡接口的方式连接。
这部分主要负责将音频信号输入到功放的放大器电路中。
2. 放大器电路：放大器电路是功放的核心部分，它负责对输入的音频信号进行放大处理，增加信号的电压、电流或者功率。
放大器电路一般由电子管或者晶体管组成，其中晶体管功放一般被用于家用音响系统中，而电子管功放则在专业音响系统中被广泛使用。
3. 输出端：功放的输出端负责将放大后的音频信号输出到音箱或者耳机等设备中。
输出端一般采用扬声器端子、耳机插孔或者其他类型的接口。
4. 电源供应：功放的电源供应部分提供电流和电压，为功放的放大器电路和其他部分提供工作所需的电能。
二、功放的工作原理功放的工作原理主要依赖于其放大器电路。
放大器电路一般包括输入级、中间级和输出级，它们分别负责对输入的音频信号进行不同程度的放大处理。
1. 输入级：输入级通常包括输入端口、电容、电阻和放大器，其主要作用是对输入的音频信号进行初步的放大处理，并将信号送入中间级。
2. 中间级：中间级一般包括相位分裂器、演示器和功率放大器，并且设置了音量控制，而中间级的主要作用是对输入级放大后的信号进行进一步的放大和调整。
3. 输出级：输出级是功放的最后一级，其主要作用是对中间级放大后的音频信号进行最终的放大和输出。
三、功放的分类功放主要有两种分类方式，一是按照使用场合的不同，二是按照放大器电路的不同。
1. 根据使用场合的不同，功放可以分为家用功放和专业功放。
家用功放一般用于家庭音响系统，专业功放则主要应用于专业音响系统中，如舞台演出、音乐会等。
2. 根据放大器电路的不同，功放可以分为晶体管功放和电子管功放。
晶体管功放主要特点是功率大，稳定性高，功率效率高，因此在家用音响系统中使用较为广泛；电子管功放则以其柔和、温暖的音色和优秀的音质而备受青睐。
功放基础知识点总结
功放基础知识点总结功放，全称为功率放大器，是一种用于放大音频信号的设备，它能够将低功率的音频信号转换为高功率的信号。
功放广泛应用于音响系统、汽车音响、舞台表演等领域，是音频系统中不可或缺的重要组成部分。
本文将从功放的工作原理、类型、参数、应用和选购等方面进行基础知识点总结。
一、功放工作原理功放的工作原理基于放大器的基本原理，即利用晶体管、真空管等器件对输入的音频信号进行放大，输出高功率的音频信号。
在功放中，输入的音频信号经过前置放大电路进行放大，然后通过功率放大电路放大至所需的功率级别，最终驱动喇叭发出声音。
功放的工作原理可以简单分为以下几个步骤：1. 输入信号放大：音频信号经过前置放大电路进行放大，以增强其电压和电流的幅度，提高输入信号的能量。
2. 功率放大：放大后的信号经过功率放大电路进行再次放大，以产生更大的电流和功率，以驱动喇叭发出高音质的声音。
3. 输出端匹配：为了提高功放的效率，通常会在输出端匹配输出负载，以确保功放能够有效地向负载传输功率。
二、功放类型根据功放的工作原理和电子器件的不同，功放可以分为多种类型，常见的功放类型包括晶体管功放、真空管功放以及集成功放等。
1. 晶体管功放：晶体管功放是目前应用最为广泛的功放类型，晶体管功放具有体积小、效率高、寿命长、成本低等优点，适合于大多数音响系统和消费电子产品。
晶体管功放通常分为静态功放和A类、B类、AB类、D类功放等多种工作方式。
2. 真空管功放：真空管功放是一种传统的功放类型，它利用真空管作为放大器件，具有音色柔和、音质温暖、高端等特点，适合于发烧友级别的音响系统。
真空管功放通常需要较高的电压和功率驱动，成本较高，体积较大，使用寿命较短。
3. 集成功放：集成功放是一种将功放电路集成在一块芯片上的功放类型，具有体积小、集成度高、功率密度大等特点，适合于便携式音响、汽车音响、耳机放大器等应用。
三、功放参数功放的性能表现需要通过一些参数来进行描述，常见的功放参数包括功率、频率响应、失真度、信噪比、阻尼系数、输入阻抗和输出阻抗等。
电子管功放制作技巧和要领
电子管功放制作技巧和要领电子管功放是一种音频放大器，它的原理是利用电子管放大电信号以提高声音的音量和质量。
电子管功放的制作对于音频制作方面有很大的作用。
在这篇文章中，我们将探讨一些制作电子管功放的技巧和要领，以帮助您成功地制作一个高质量的电子管功放。
电子管选取的重要性选择正确的电子管是制作一个具有良好音质的电子管功放的基础。
电子管通常分为前级管和后级管。
前级管通常负责信号处理的部分，后级管负责信号放大的部分。
在选择电子管时，首先要考虑功放设计的特性，如信号流通至管子的方式、需要放大的电压等。
此外，对应不同功放应该选用不同的电子管类型，比如单端功放、平衡功放和推挽功放。
需要注意的是，即使同为同型号电子管，由不同厂商制造的电子管的性能也可能存在差异，所以推荐的建议是尽可能对同型号的电子管进行试听比较，以选择最适合自己的那款电子管。
焊接技巧焊接技巧是制作电子管功放过程中非常重要的一环。
完美的焊接技巧可以保证电子管功放的性能和通电稳定性。
在焊接时，应该使用适当的焊锡和焊台。
为了保证焊接质量，需要做到以下几点：1.选择质量稳定的焊锡。
2.保证焊接烙铁与钳子的清洁度。
3.在焊接时，焊丝应该适当加热，以保证焊接的牢固性。
4.焊接完毕后，应该检查焊点是否均匀、接触良好，是否存在短路等问题。
5.可适当使用焊接格栅，提高焊点的美观度和稳定性。
PCB制作PCB（Printed Circuit Board）即印刷电路板。
在制作电子管功放时，制作良好的PCB也是非常重要的。
制作良好的PCB可以使整个电子管功放的性能稳定、电路清晰而高效。
在PCB的制作过程中，应注意以下几点：1.选择质量良好的PCB板材料，以提高电线的通电稳定性和电路的稳定性。
2.制作PCB时应注意清洁度，以避免灰尘或毛发等异物污染电路。
3.在PCB的设计和制作时，应充分考虑电子管功放的实际需要，采取合适的电路连接方式和布局方式，以充分发挥电子管功放的性能。
论功放原理及相关制作经验
论功放原理及相关制作经验论功放原理及相关经验通信学院科技部凌德辉一、功放指标先谈论一下我们所要制作的功放的指标要求吧。
功放其实严格来细分的话，其指标不下于10个，这里为了让大家有个感性的认识，我就把它简化，我们所要制作的功放，其指标如下：1、最大不失真输出功率：20W2、通频带范围：20Hz~20KHz3、总谐波失真（THD ）<1%这里我对每个指标解释一下吧，最大不失真输出功率是指当功放输出到20W 的时候，从音质上听，声音还没有出现失真；通频带范围是指功放能够对多大频率范围的信号进行放大，因为声音信号的频率范围是20Hz~20KHz ，所以功放的通频带范围是20Hz~20KHz 。
一般的电信号，其实从频谱的角度看，例如复杂的音频信号其实都可以分解成若干个不同频率的正弦波相叠加的结果，像千千静听播放器显示的频谱条一样。
这些不同频率的频谱其实是有规律的，分为基波，二次谐波，三次谐波……，一直到N 次谐波，其中这些谐波与基波都是成倍数关系的，所以叫多少次谐波。
总谐波失真（THD ）真正用数学公式解释起来还是挺复杂的，可以理解为给功放输入一个单一的正弦波，在其输出端测量到的二次谐波以上的分量与基波分量之比。
当然了，输入一个单一频率的信号，在输出端肯定是希望得到单一频率的被放大的信号了。
但是由于功放放大器件的非线性原因，总会或多或少地产生一些二次谐波以上的无用信号，无用信号的能量越多，说明功放的失真就越严重了。
所以，到这里我们就知道了，总谐波失真（THD ）是越小越好的，一般在1%一下，人的耳朵就感觉不出来声音失真了。
本次制作所用的放大元件为LM1875T 和NE5532，这两个放大器在业界是很有名的。
LM1875T 作为OCL 放大时，单个可以输出的不失真功率为18W ，这里我们采用BTL 放大电路，理论上功率可以到达30W 。
NE5532就是低噪声的音频放大器了，其零点漂移仅几毫伏。
所以，采用的元件全部都满足指标要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初级音响爱好者制作功放必备知识一、常见Hi-Fi集成功放而今市面上常见的Hi-Fi集成功放，主要是以下三家公司的产品：1．美国国家半导体公司（NSC），代表产品有LM1875、LM1876、LM3876、LM3886、LM4766等。
2．荷兰飞利浦公司（ＰＨＩＬＩＰS），代表产品是TDA15××系列，比较著名的是TDA1514及TDA1521。
3．意法微电子公司（SGS），比较著名的是TDA20××系列及ＤＭＯS管的TDA7294、TDA7295、TDA7296。
NSC公司与SGS公司的产品音色中性偏暖，飞利浦公司的产品则较为明亮。
二、功放输出功率的选取爱好者可按通常使用功率的两倍来确定，不要盲目追求大功率。
功率过大，不仅成本上升（变压器、散热器、滤波电容，甚至机壳都得加大），而且散热设计、抗干扰、布局等也变得困难。
费的功夫多，却造成不必要的浪费。
集成功放的自带散热片有绝缘与非绝缘两类。
绝缘类，比如LM系列后缀为ＴＦ的品种，采用整体塑封工艺，只需将集成块与散热器直接固定即可。
金属散热片外露的大部分集成功放属非绝缘类，其散热片一般与负电源相通，使用中切勿将其与功放其他部分接触（尤其是机壳与地线），否则集成块会马上损坏。
非绝缘类功放块由于热阻较低，输出功率要稍大。
三、功放电路形式的选择厂家推荐的电路以电压反馈型居多，且给出的指标也是在此基础上测试出来的，既然推荐，该电路应该能比较好地发挥集成块的性能，实际上也是如此。
电流反馈与直流伺服是对集成功放应用的有益尝试，但结果不应作过分夸大。
用LM1875分别制作两种反馈形式的功放，主观听感并无多少差别。
直流化是必要的，对于低失调电压的品种（如LM1875），可以直接取消反向输入端对地电容实现直流化。
直流伺服电路使线路复杂化，没有必要采用。
直流电压不宜取得过高，否则不仅集成块发热严重，而且音质劣化，还可能引发过压保护电路的误动作。
应优先使用厂家推荐电压，若没有，可用极限电压×85％得到直流电压，再以直流电压除以1.25得交流电压。
功放无需使用稳压电源，但电源的功率容量一定要足够。
变压器的功率可取总输出功率的两倍，并作好屏蔽。
整流管要选低内阻的，且在每个管子两端并上一只小电容。
滤波电容容量要适可而止，不要盲目求大，可按每10Ｗ2200μＦ计算。
若资金充裕，用在变压器上效果更明显。
集成功放使用的外围元件不多，应精选优质品。
耦合电容以MKP为佳，不宜使用电解，较大容量的旁路电容可使用钽电解，小电容使用CBB或MKP。
电阻尽量使用五环金属膜的，功率不能小于1/4Ｗ，有条件使用1/2Ｗ的。
在装机前应对元件进行检查，注意误差与配对性。
不要盲目追求进口补品，补品元件性价比低，况且假货很多。
四、功放线路布局功放线路布局要遵循3个原则：1．一点接地。
集成电路地、输入地、输出地都要单独接到滤波电容地的“一点”上，不要任意搭接，以免引入噪声。
2．大小信号分离。
即输入信号应远离输出信号及电源，具体设计印板时，有两种方法，一种是信号单一流向法，即信号自印板一端输入，另一端输出；另一种是地线隔离法，即大小信号间用地线隔离。
3．传输屏蔽。
传输小信号的线一定要用屏蔽线，并将屏蔽层单端接地。
其他方面，如元件对称布局，加大地线面积，增加大电流铜箔宽度（甚至上锡等）也对减小噪声有利。
由于当今数字音源的输出电压摆幅已足以达到大部分集成功放的输入灵敏度，所以，应用中前级只需起缓冲、音量控制与音色调配的作用。
常用的前级有两类，一类是运放型前级，它的指标较高，音质较好，但须用优质电位器；另一类是由专用音量音调集成电路构成的前级，如LM1036、LM4610、TDA1524等，它们成本低廉，简单易制，使用普通电位器不影响音质，效果也令人满意，爱好者可根据实际情况取舍。
如今的各类集成功放都采用了相关保护措施，相比之下，NSC公司的LM系列要完善些，但并非万无一失，尤其是对喇叭的保护比较脆弱，建议安装喇叭保护器。
五、通用初级好声功放制作标准1.选用各个IC厂家提供的标准应用电路；2.尽量不要用发烧级的电容，但是一定要选性能稳定的；3.各种低通，补偿，吸收电容一定要加，而且在没有可测试仪器的情况下，按标准值1.2-1.5倍选取;4.输出端的茹贝尔网络一定要用，电阻电容加电感；5.输出端的电感和IC输出脚的距离尽量短；6.不要在反馈电容2端并联小电容；7.尽量采用涤纶电容；8.电源滤波电容4700-10000UF就足够了，耐压有要求，尽量接近工作电压，如果工作电压略超过电容的耐压更好，如果电容爆炸了，说明你买到了劣质产品；9.IC的静态工作电压尽量接近极限电压，但还是要留点余量，因为市电是有波动，一般取极限值的85%；10.喇叭的地线要接在电源滤波电容的接地点上；11.从信号输入插座的地点，一点接机壳；12.变压器的容量有总功率的80%就够了，不要超过150%，记住，质量好比功率大更重要；13.先不要考虑前级了，CD的输出足够驱动你的功放；14.桥堆不要太小气，大了好处多多；15.信号线喇叭线要用铜的，多少N你自己看，尽量不要用银线，如果用了银线的声音比铜线好，恭喜你，做了一台好功放！！六、制作过程中元器件及功放电路的选择1．电源变压器电源变压器应根据机内各部电路的总功耗作合理的选择。
为了使整机有足够的功率储备，电源变压器的功率至少应为机内各部电路总耗散功率的两倍以上，如果功放为甲类放大电路，那么电源变压器的功率应在此基础上再增加一倍。
无论Ｅ型、Ｃ型以及Ｒ型和环型电源变压器，只要是质量上乘且功率足够者均可选择。
如果有条件的话，可用开关电源一试，相信会得到意想不到的收获，因为笔者用开关电源制作的几台功率放大器也均取得了较好的效果。
2．电阻、电容、连接导线1）电阻电阻应尽量选择精密五色环金属膜电阻，误差应控制在１％以下，其设计功率余量应尽可能的大，一般功率应在1／4Ｗ以上，其中一些特殊部位（如功率管的射极电阻或电流负反馈电路的取样电阻）的电阻功率应在1／2Ｗ～5Ｗ之间，以提高整个电路工作时的稳定性。
2）电容电容应尽量选择音响专用型的品种，其中以进口优质电容为首选。
大容量（如电源滤波及退耦电容）应使用耐压高于电源电压且容量尽可能大的音响专用电解电容，以提高滤波效果。
小容量的电容，如电源高频退耦、信号耦合、负反馈网络中的隔直电容等，应尽量使用高品质、介质损耗小的CBB电容或钽电容，此举可使音频信号高低端的衰减量降至最低，以使音乐的高低频段信息得到充分的延伸。
3）连接导线在制作功放时连接导线的选择往往被人们所忽视。
大电流（如电源线、功率输出线及地线）的连接导线应尽可能选择绝缘性能好、线径粗且芯线为多股细导线经绞合而成的铜质导线，以尽量克服电流通过导线时的趋肤效应。
小电流的连接导线可以使用线径细一些的导线。
各部连线应使用不同颜色的导线加以区分，一般情况下，正电源用红色导线，负电源用绿色或蓝色导线，地线为黑色导线。
放大器中的信号通路应使用优质的双芯屏蔽线，绝对不允许用单股导线或排线代替，以杜绝外部干扰噪声的侵入。
3．功放电路相对来说，在制作功率放大器时，功放电路的选择应该说是比较重要的。
首先应根据自己的听音环境和对重放音色偏好（冷艳、温暖或冷暖兼顾）来决定所选功放电路的结构（甲类、甲乙类或其他类型）和电路中各器件或元件（电容、电阻、放大管等）的型号。
再根据自己对功率放大器的结构和原理等知识的掌握情况来决定是自制功放电路还是购买成品电路板。
如果你对功放电路的结构有深刻的了解并有一定的摩机功底，那么你应该选择自己信任或适合口味的优质元器件自制或购买成品的功放电路。
如果你对音乐的音色要求不太苛刻，有一定的动手能力且不太知道功放电路的结构和原理，那么我劝你还是购买电路结构成熟、由分立元件组装的功放板或以集成电路为核心构成的功放电路板为好。
现在以集成电路如LM3886、LM4766和TDA7294等为核心构成的功放电路不论在输出功率、还音质量以及工作稳定性方面均能令人满意，与由分立元件组装的功放板相比，具有电路简单、调试容易和造价低廉的特点。
七、制作过程中的功放电路设计在设计功放电路时，电路应设计得简洁一些。
如追求音乐的原汁原味，则尽量减少或摒弃信号输入电路与功放电路之间的环节，如音调、平衡或其他功能电路。
如喜欢对音乐进行修饰，那么除加入上述电路外，还可以再加入如BBE、3D 以及SRS等能对音乐信号进行大幅度修饰的电路。
在安排电路板上各元器件的位置及布线方面，请遵循以下几个原则：1．按照信号传输路径以由小到大的顺序在电路板上合理地布置各元器件的位置，尽量缩短各元器件之间的距离（距离过大或遇到障碍时可使用跳线），以减少外部干扰的引入。
2．在供电线路中，不可以将大电流的印刷电路或导线交*布置在小电流通路的中间或附近，以免造成对小电流线路的干扰。
3．电路板上大电流通过的路径（印刷线路或导线）应设计得宽（粗）一些，以使电流能顺利通过。
八、制作工艺1．选择一台沉稳而又扎实的机箱且最好为金属结构的，以避免因机箱变形造成内部电路短路或外部干扰噪声的侵入。
2．合理布置各单元在机箱内的位置并注意整机重心。
电源部分应远离小信号放大电路，最好把电源部分与放大电路隔离，做法是把电源部分放在一个由金属构成的独立小室内，以此降低电源对放大电路的影响。
3．各元器件在上板之前应用工具将引线上的氧化层刮除，并用数字表测量其实际数值是否与标称值相符，误差是否在允许范围内。
元件上板之后，应仔细检查有无错焊、漏焊或搭锡之处，若有则应及时排除之。
4．在焊接时，应根据元器件的大小而选择功率合适的电烙铁并使用优质的焊锡和腐蚀性小的助焊剂，以保证焊点大小合适、光滑明亮且无假焊、虚焊现象。
5．机内各板块（包括信号输入、输出插座在内）不可以单独接地，而是应采取整机一点接地的方式，即在机壳上找到接地点后，用粗壮的黑色导线从各板地线上引出并汇集于此点。
当此接地点与机壳脱离后，以万用表测量电路板上任意一点与机壳间的阻值均应呈无限大状态。
6．各单元在机箱内固定好后，应用尼龙扣把各连接线束扣紧并做相应固定。
整机制作完毕后，应用万用表测量各关键点与地之间的阻值，各声道的对应点与地之间的阻值应相同或非常接近，如发现有异常之处，一般是电路中有错焊、漏焊或所用元件数值不对所致，经仔细检查或测量，一般不难发现问题所在。
如上述检查没发现任何问题，则可给整机通电（此时不可接入音箱）并观察有无异常情况（如元器件过热、冒烟、保护继电器能否正常吸合等）。
如目视正常，则可用万用表测量各关键点的电压，如有电压与设计值不符的情况，应及时进行排除。
各部电路经检查确认无误后才可接入音源和音箱试听。
功率放大器选购选择功率放大器的时候，首先要注意它的一些技术指标：1、输入阻抗：通常表示功率放大器的抗干扰能力的大小，一般会在5000-15000Ω，数值越大表示抗干扰能力越强；2、失真度：指输出信号同输入信号相比的失真程度，数值越小质量越好，一般在0.05％以下；3、信噪比：是指输出信号当中音乐信号和噪音信号之间的比例，数值越大代表声音越干净。
