常见冷凝器的工作原理及构造
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于各种工业领域和家用电器中。
它的主要作用是将气体或蒸汽中的热量转移到冷却介质中，使气体或蒸汽冷凝成液体。
本文将详细介绍冷凝器的工作原理，包括冷凝器的基本构造、工作原理以及一些常见的应用。
一、冷凝器的基本构造冷凝器通常由管道、换热管、冷却介质、外壳等部分组成。
管道和换热管是冷凝器的核心部件，它们负责传递热量。
冷却介质可以是水、空气或其他液体。
外壳则起到保护和支撑的作用。
二、冷凝器的工作原理冷凝器的工作原理可以简单概括为：热量传递和相变。
当热气体或蒸汽进入冷凝器时，它会与冷却介质接触，通过热传导和对流的方式将热量传递给冷却介质。
同时，冷却介质的温度下降，使得热气体或蒸汽的温度也逐渐下降。
当热气体或蒸汽的温度降到饱和温度以下时，它开始凝结成液体。
这个过程称为相变。
相变过程中，热气体或蒸汽释放出大量的潜热，这些潜热通过冷却介质带走。
随着热气体或蒸汽的凝结，它们的体积也会大大减小，从而使得冷凝器内的压力增加。
为了保持冷凝器的正常工作，需要通过排气装置将压力释放出去。
三、冷凝器的应用冷凝器广泛应用于各个领域，以下是一些常见的应用：1. 制冷空调系统：冷凝器是制冷空调系统中的重要组成部分。
它通过冷却介质将室内空气中的热量吸收并排出室外，从而实现室内空气的降温。
2. 蒸馏设备：在蒸馏过程中，冷凝器用于将蒸发出来的液体重新凝结成液体，从而实现物质的分离和纯化。
3. 发电厂：在发电厂中，冷凝器用于冷却汽轮机中的蒸汽，将其转变为液体，以便循环使用。
4. 化工过程中的热回收：在化工过程中，冷凝器可以用于回收废气中的热量，从而提高能源利用效率。
5. 酒精蒸馏：在酒精蒸馏过程中，冷凝器用于将蒸发出的酒精蒸汽冷凝成液体，从而提取纯净的酒精。
总结：冷凝器是一种常见的热交换设备，通过热传导和相变的方式将热量从气体或蒸汽中转移到冷却介质中。
冷凝器的工作原理可以简单概括为热量传递和相变。
冷凝器各组件介绍
一、风冷式冷凝器的工作原理：致冷剂进入蒸发器,压力减小,由高压气体,变成低压气体,这一过程要吸收热量,所以蒸发器表面温度很低,再经风扇,就可以将冷风吹出.冷l凝器是将从压缩机出来的高压,高温的致冷剂,冷却成高压,低温.冷柜然后经过毛细管气化,去蒸发器中蒸发。
冷凝器可归纳为四大类,其作用如下：1、水—空气冷却式：在这类冷凝器中，制冷设备制冷剂同时受到水和空气的冷却，但主要是依靠冷却水在传热管表面上的蒸发从制冷剂一侧吸取量的热量作为水的汽化潜热，空气的作用主要是为加快水的蒸发而带走水蒸气。
2、空气冷却式（又叫风冷式）：在这类冷凝器中，制冷剂放出的热量被空气带走，空气可以是自然对流，也可以利用风机作强制流动，这类冷凝器系用于氟利昂制冷装置在供水不便或困难的，所以这类冷凝器的耗水量很少。
对于空气干燥、水质、水温低而水量不充裕的地区乃是冷凝器的优选型式，这类冷凝器按其结构型式的不同又可分为蒸发式和淋激式两种。
3、水冷却式：在这类冷凝器中，制冷剂放出的热量被冷却水带走，冷藏柜冷却水可以是一次性使用也可以循环使用，水冷却式冷凝器按其不同的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。
4、蒸发—冷凝式：在这类冷凝器中系依靠另一个制冷系统中制冷剂的蒸发所产生的冷效应去冷却传热间壁另一侧的制冷剂蒸发促使后者凝结液化二、冷却塔冷却塔是给空调冷却水降温的装置，原理是冷却水通过填料与室外大气进行热交换降温。
然后输送至主机冷凝器，给水冷主机冷凝器降温。
冷却塔一般安装在冷却水系统的最高点，然后通过冷却水管接入机房。
连接方式是：冷凝器出水口——————冷却塔——————冷却水循环泵——————冷凝器进水口风冷冷凝器的温度是由环境温度来决定，环境温度越高，那么冷凝温度也越高。
冷凝温度比环境温度高7～12℃，7～12℃这个值我们称为换热温差。
冷凝温度越高，制冷机组的制冷效率就会越低，所以我们就要控制这个换热温差不应太大。
但是如果要使换热的温差太小，由此可见风冷冷凝器的换热面积及循环的风量越大其成本造价就越高，风冷冷凝器对温度的限定是55℃～20℃，通常情况下，环境温度超过42℃的地区都不建议采用风冷冷凝器。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于各种工业领域和家用电器中。
它的主要作用是将气体或者蒸汽中的热量转移到冷却介质中，使气体或者蒸汽冷却并凝结成液体。
本文将详细介绍冷凝器的工作原理。
一、冷凝器的基本结构冷凝器主要由管束、壳体、进出口管道和冷却介质流动系统等组成。
其中，管束是冷凝器的核心部件，通常由许多平行罗列的管子组成，用于传递热量。
壳体则起到固定管束和导流的作用，同时具备一定的密封性能。
进出口管道用于引导冷却介质的流动，确保冷却介质能够充分接触管束表面。
二、冷凝器的工作原理冷凝器的工作原理基于热传导和热对流的基本原理。
当热气体或者蒸汽通过冷凝器的管束时，由于管束表面温度低于气体或者蒸汽的饱和温度，热量会从气体或者蒸汽传递到管束表面。
此时，冷却介质通过管束外部流动，将管束表面吸收的热量带走，使得管束表面温度维持在一定的范围内。
具体来说，冷凝器的工作过程可以分为以下几个步骤：1. 冷却介质进入冷凝器壳体并流经管束外部。
冷却介质可以是水、空气、冷冻液等，根据具体应用场景的要求选择合适的冷却介质。
2. 热气体或者蒸汽进入冷凝器管束内部，并与管束表面接触。
由于管束表面温度低于气体或者蒸汽的饱和温度，热量开始从气体或者蒸汽传递到管束表面。
3. 冷却介质在管束外部流动，吸收管束表面传递过来的热量。
冷却介质的流动方式可以是强迫对流或者自然对流，根据具体设计和需求进行选择。
4. 冷却介质带走的热量使得管束表面温度降低，使得热气体或者蒸汽逐渐冷却并凝结成液体。
5. 冷凝后的液体通过管束内部的排液管道流出冷凝器，继续在系统中循环使用。
三、冷凝器的工作特点冷凝器具有以下几个工作特点：1. 高效传热：冷凝器通过管束的设计和冷却介质的流动方式，能够实现高效的热量传递，使得热气体或者蒸汽能够迅速冷却并凝结。
2. 大面积换热：冷凝器的管束通常采用多管并列的方式，增加了管束的表面积，从而增强了热量传递效果。
3. 稳定工作：冷凝器能够在一定的工作条件下稳定运行，对温度和压力的变化具有一定的适应性。
冷凝器的种类基本构造和工作原理
冷凝器的种类基本构造和工作原理冷凝器是化工设备中的重要组成部分，它用于将气体或蒸汽冷却并凝结成液体。
冷凝器的种类、基本构造和工作原理如下：一、冷凝器的种类：1.间接冷凝器：通过将冷却介质与待冷凝物质相互接触，将待冷凝物质冷却并凝结成液体。
典型的间接冷凝器包括管式冷凝器、束管冷凝器和壳管式冷凝器等。
2.直接冷凝器：将冷凝介质直接注入待冷凝物质中，实现热交换并使待冷凝物质冷却并凝结成液体。
典型的直接冷凝器有喷雾冷凝器、冷雾器和液体冷凝器等。
3.单级冷凝器：将气体或蒸汽冷凝成液体的过程只进行一次。
常见的单级冷凝器包括管束冷凝器、冷凝窗式冷凝器和绕流式冷凝器等。
4.多级冷凝器：通过多个冷凝级次依次进行冷凝，使冷凝效果更好。
典型的多级冷凝器包括串并联冷凝器、分层冷凝器和混凝器等。
二、冷凝器的基本构造：冷凝器的基本构造由冷凝器壳体、冷凝管束、入口和出口管道以及冷却介质系统等组成。
1.冷凝器壳体：冷凝器壳体通常采用不锈钢、碳钢或铜等材料制成，具有良好的耐腐蚀性能。
壳体内部设有冷凝管束，用于传导热量和进行冷凝过程。
2.冷凝管束：冷凝器的核心部分是冷凝管束，它由一系列排列紧密的冷凝管组成。
冷凝管一般采用铜管、不锈钢管或合金管等材料制成，内外壁通过增加表面积来提高冷凝效果。
3.入口和出口管道：冷凝器的入口管道用于输送待冷凝物质，出口管道用于排放已冷凝的液体。
入口和出口管道通常与设备的输送管道相连接。
4.冷却介质系统：冷却介质系统由冷却介质贮存器、冷却介质泵和冷却介质管道等组成。
冷却介质通过循环流动来吸收热量，实现气体或蒸汽的冷凝。
三、冷凝器的工作原理：冷凝器的工作原理是利用冷却介质的热传导和传热效应来冷却和凝结气体或蒸汽。
具体工作过程如下：1.待冷凝物质进入冷凝器：待冷凝物质从输送管道进入冷凝器的入口处，通常是以气体或蒸汽形式存在。
2.冷凝管束传热：冷凝器的冷却介质通过冷凝管束流过冷凝器，吸收待冷凝物质的热量。
冷凝管束的高热传导性和大表面积促进了热量传递的效果。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，主要用于将气体或蒸汽中的热量转移到冷却介质中。
它在许多工业和家用应用中起着重要的作用，例如空调系统、冷冻设备和汽车引擎等。
冷凝器的工作原理可以简单地概括为：通过将高温气体或蒸汽与冷却介质接触，使其失去热量并转化为液体。
下面将详细介绍冷凝器的工作原理及其各个部分的功能。
1. 冷凝器的结构和组成部分：冷凝器通常由管束、外壳、冷却介质进出口和排气口等部分组成。
管束是冷凝器中最重要的部分，由许多细小的管子组成，用于将热量传递给冷却介质。
外壳则起到保护管束和冷却介质的作用。
2. 冷凝器的工作过程：冷凝器的工作过程可以分为三个阶段：冷却、冷凝和凝结。
- 冷却：当高温气体或蒸汽进入冷凝器时，首先与管束中的冷却介质接触。
冷却介质可以是水、空气或其他冷却剂。
在接触过程中，热量从气体传递到冷却介质中，使气体温度下降。
- 冷凝：在冷却过程中，气体温度逐渐降低，当温度低于其饱和温度时，气体开始凝结为液体。
这是因为冷却使气体中的水蒸气饱和，无法保持在气态。
- 凝结：在冷凝过程中，气体完全转化为液体，并进一步降低温度。
此时，液体会在管束内流动，并通过管束的出口排出。
3. 冷凝器的热量传递方式：冷凝器通过传热的方式将热量从气体或蒸汽传递给冷却介质。
热量传递可以通过传导、对流和辐射等方式进行。
- 传导：热量通过管束的壁传导给冷却介质。
通常，冷凝器的管束采用导热性能较好的材料，如铜或铝合金，以提高传热效率。
- 对流：冷却介质与管束表面接触时，热量通过对流传递。
冷却介质的流动速度和管束的表面积是影响对流传热的重要因素。
- 辐射：冷凝器中的热量也可以通过辐射传递给冷却介质。
辐射传热是通过热辐射的方式进行，不需要介质参与。
4. 冷凝器的性能参数：冷凝器的性能可以通过以下几个参数来评估：- 冷凝器效能：冷凝器效能是指冷凝器从气体或蒸汽中吸收的热量与冷却介质所吸收的热量之比。
效能越高，表示冷凝器的热量传递效率越好。
冷凝器的工作原理
冷凝器的工作原理引言概述：冷凝器是一种常见的热交换设备，广泛应用于空调、冷冻设备、汽车发动机等领域。
它的主要作用是将气体或者蒸汽冷却并转化为液体，从而实现能量的转移和传递。
本文将详细介绍冷凝器的工作原理，包括热交换原理、工作流程、主要构造和关键参数。
一、热交换原理：1.1 热传导：冷凝器通过接触面积较大的金属管道或者片状材料，将热量从高温物质传导到低温物质。
这种传导方式是冷凝器实现热交换的基础。
1.2 对流传热：冷凝器内部流动的冷却介质（如水或者空气）通过对高温气体或者蒸汽的冷却，实现热量的传递。
对流传热是冷凝器中最常见的传热方式之一。
1.3 相变传热：在冷凝器中，高温气体或者蒸汽通过冷却而发生相变，从而释放出大量的潜热。
这种相变传热是冷凝器工作的关键环节。
二、工作流程：2.1 压缩：冷凝器通常与压缩机相连，将高温高压的气体或者蒸汽送入冷凝器。
2.2 冷却：冷凝器内部的冷却介质（如冷水或者冷却风）通过与高温气体或者蒸汽的接触，吸收热量并降低其温度。
2.3 相变：高温气体或者蒸汽在冷却介质的作用下，发生相变并转化为液体。
同时，释放出的潜热被冷却介质吸收。
三、主要构造：3.1 管道：冷凝器内部通常由一组金属管道组成，用于传导热量。
这些管道通常具有良好的导热性能和较大的表面积，以增加热交换效率。
3.2 冷却介质：冷凝器中的冷却介质可以是水、空气或者其他流体。
选择合适的冷却介质对于冷凝器的性能和效率至关重要。
3.3 外壳：冷凝器通常由一个外壳包裹，起到保护内部结构和增强热交换效果的作用。
四、关键参数：4.1 温差：冷凝器的工作效果与冷却介质和高温气体或者蒸汽之间的温差密切相关。
温差越大，冷凝器的热交换效率越高。
4.2 流速：冷却介质的流速对于热交换效果有重要影响。
流速过大或者过小都会影响冷凝器的性能。
4.3 材料选择：冷凝器内部的金属管道或者片状材料的选择对于冷凝器的使用寿命和热交换效果有重要影响。
五、总结：冷凝器是一种重要的热交换设备，它通过热传导、对流传热和相变传热等原理，将气体或者蒸汽冷却并转化为液体。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种重要的热交换设备，广泛应用于各个领域，如空调、冰箱、汽车等。
它的主要功能是将气体或蒸汽冷凝成液体，从而释放出大量的热量。
下面将详细介绍冷凝器的工作原理。
一、冷凝器的基本结构冷凝器通常由管束、冷却介质、外壳和进出口管道组成。
管束是冷凝器的核心部分，由多根细长的管子组成，用于传递热量。
冷却介质可以是水、空气或其他适合的介质，通过与管束接触，吸收热量并冷却管内的气体或蒸汽。
外壳则起到保护管束和冷却介质的作用，同时还能提高热交换效率。
进出口管道用于引入和排出冷却介质。
二、冷凝器的工作原理可以分为两个基本过程：传热和传质。
1. 传热过程在冷凝器中，热量是通过传热的方式从气体或蒸汽传递到冷却介质中。
当高温气体或蒸汽进入冷凝器的管束时，由于管壁温度较低，热量开始从气体或蒸汽传递到管壁。
传热的方式可以是对流传热、辐射传热或传导传热，具体取决于冷凝器的设计和工作条件。
随着热量的传递，气体或蒸汽的温度逐渐降低，最终冷凝成液体。
2. 传质过程除了传热过程，冷凝器还涉及传质过程。
在冷凝过程中，气体或蒸汽中的组分会随着温度的降低而凝结成液体。
这是因为在高温下，气体或蒸汽中的组分以分子形式存在，而在低温下，它们会聚集在一起形成液滴。
这种传质过程也是冷凝器实现气体或蒸汽冷凝的重要原因。
三、冷凝器的工作过程冷凝器的工作过程可以分为两个阶段：冷却和冷凝。
1. 冷却阶段当高温气体或蒸汽进入冷凝器时，冷却介质开始吸收热量并冷却气体或蒸汽。
这个过程中，冷却介质的温度升高，而气体或蒸汽的温度逐渐降低。
冷却介质可以是水或空气，通过与管束接触，有效地吸收热量并降低气体或蒸汽的温度。
2. 冷凝阶段随着气体或蒸汽的温度降低，其中的组分开始凝结成液体。
这个过程中，冷凝器的管束起到关键作用。
管束的设计和材料选择会影响冷凝的效果和速度。
通常情况下，冷凝器的管束会采用多根细长的管子，以增加表面积，提高热交换效率。
当气体或蒸汽完全冷凝成液体后，它会从冷凝器的出口排出。
冷凝器的工作原理
冷凝器的工作原理一、概述冷凝器是一种热交换设备，主要用于将气体或蒸汽中的热量转移到冷却介质中，使气体或蒸汽冷凝成液体。
冷凝器广泛应用于化工、制冷、空调、发电等领域。
本文将详细介绍冷凝器的工作原理。
二、冷凝器的基本结构冷凝器通常由管束、外壳和冷却介质组成。
管束是冷凝器中的主要部件，由许多平行排列的管子组成。
外壳则是管束的保护壳，通常由金属材料制成。
冷却介质通过外壳与管束接触，从而吸收管束中的热量。
三、冷凝器的工作原理冷凝器的工作原理主要包括传热和传质两个过程。
1. 传热过程当高温气体或蒸汽进入冷凝器时，其内部的热量会通过管束传递到冷却介质中。
传热过程可以分为对流传热和传导传热两种方式。
对流传热是指热量通过气体或液体的流动而传递。
在冷凝器中，冷却介质通常是液体，如水或冷却剂。
当冷却介质流经管束时，与管壁接触，从而吸收管壁上的热量。
这种方式下，冷却介质的流速、温度和管壁的材料都会影响传热效果。
传导传热是指热量通过固体材料的传导而传递。
在冷凝器中，管束的壁厚和材料热导率会影响传导传热的效果。
通常情况下，冷凝器的管束由金属材料制成，如铜、不锈钢等，这些材料具有较高的热导率，有利于传导传热。
2. 传质过程传质过程是指气体或蒸汽中的物质通过冷凝器壁传递到冷却介质中。
在冷凝器中，气体或蒸汽中的物质会随着热量的转移而冷凝成液体，然后通过冷凝器壁传递到冷却介质中。
传质过程的速率取决于气体或蒸汽中物质的浓度差、壁材料的性质以及传质界面的面积。
四、冷凝器的工作特点冷凝器具有以下几个工作特点：1. 高效性能：冷凝器能够高效地将气体或蒸汽中的热量转移到冷却介质中，从而使气体或蒸汽冷凝成液体。
这种高效性能可以提高设备的能源利用率，降低生产成本。
2. 稳定性：冷凝器具有良好的稳定性，能够在长时间工作的情况下保持高效的传热传质效果。
3. 可靠性：冷凝器的设计和制造要求严格，能够在各种环境条件下正常工作，具有较高的可靠性。
4. 维护方便：冷凝器的结构简单，清洁和维护相对容易，能够减少设备的停机时间和维修成本。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于许多工业和家用领域。
它的主要功能是将气体或者蒸汽冷却并转化为液体状态。
在本文中，我们将详细介绍冷凝器的工作原理、结构和应用。
一、工作原理冷凝器的工作原理基于热传导和相变的原理。
当热气体或者蒸汽通过冷凝器时，它们与冷却介质接触，热量通过冷凝器的壁面传导到冷却介质中。
同时，冷却介质的温度低于热气体或者蒸汽的饱和温度，导致热气体或者蒸汽的冷凝。
这个过程中，热气体或者蒸汽释放出的潜热转化为冷却介质的热量，使冷却介质的温度升高。
二、结构冷凝器通常由管束、外壳、冷却介质进出口、排气孔等部件组成。
1. 管束：管束是冷凝器的核心部件，由许多平行罗列的细管组成。
这些细管通常采用高导热性材料制成，如铜、铝等。
热气体或者蒸汽通过这些细管，与冷却介质进行热交换。
2. 外壳：外壳是冷凝器的外部保护结构，通常由金属材料制成。
它的主要功能是保护管束和提供一个密封的空间，以确保冷却介质不会泄漏。
3. 冷却介质进出口：冷却介质进出口是用于引入和排出冷却介质的管道。
冷却介质可以是水、空气或者其他液体。
4. 排气孔：排气孔用于排出冷凝过程中产生的气体。
这些气体通常是非凝结的气体或者蒸汽。
三、应用冷凝器广泛应用于各个领域，包括工业、汽车、制冷和空调等。
1. 工业应用：在工业领域，冷凝器常用于冷却化学反应中产生的热量，以确保反应的顺利进行。
它们还被用于冷却发电厂中的蒸汽，以及冷却化工厂中的气体。
2. 汽车应用：在汽车中，冷凝器通常用于冷却发动机冷却液或者空调系统中的制冷剂。
冷凝器通过与空气进行热交换，将热量散发到周围环境中。
3. 制冷和空调：冷凝器是制冷循环中的一个重要组成部份。
在制冷和空调系统中，冷凝器用于将制冷剂的高温高压气体冷却并转化为液体。
这个过程中，冷凝器释放的热量被排出室外，从而实现制冷效果。
综上所述，冷凝器是一种通过热传导和相变原理工作的热交换设备。
它的结构包括管束、外壳、冷却介质进出口和排气孔等部件。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于空调、冷藏、冷冻等领域。
它的主要作用是将气体或蒸汽中的热量转移到冷却介质中，使气体或蒸汽冷凝成液体。
下面将详细介绍冷凝器的工作原理。
1. 冷凝器的基本结构冷凝器通常由管束、外壳、进出口管道和冷却介质组成。
管束是冷凝器的核心部分，由许多平行排列的细管组成，用于传递热量。
外壳则起到支撑和保护的作用。
进出口管道用于引入和排出工作介质，冷却介质则通过冷却管束来吸收热量。
2. 冷凝器的工作原理冷凝器的工作原理可以分为两个主要过程：传热和传质。
传热过程：当高温气体或蒸汽进入冷凝器管束时，管束内的冷却介质（如水或空气）通过管壁吸收热量。
冷却介质的温度低于气体或蒸汽的温度，因此热量会从气体或蒸汽中传递到冷却介质中。
这个过程中，热量的传递是通过传导、对流和辐射三种方式进行的。
传质过程：除了传热过程，冷凝器还存在传质的过程。
在冷凝器内部，气体或蒸汽中的水蒸气会冷凝成液体水。
这是因为冷却介质的温度低于气体或蒸汽的饱和温度，导致水蒸气在接触到冷凝器管壁时失去热量，从而转化为液体。
这个过程中，水蒸气的传质是通过扩散和对流两种方式进行的。
3. 冷凝器的性能影响因素冷凝器的性能受到多个因素的影响，包括冷却介质的温度、流速、冷却面积、冷却介质的种类等。
温度差：冷却介质的温度差越大，冷凝器的传热效果越好。
因此，降低冷却介质的温度可以提高冷凝器的效率。
流速：冷却介质的流速越大，热量传递越快，冷凝器的传热效果越好。
冷却面积：冷却介质与气体或蒸汽接触的面积越大，热量传递越充分，冷凝器的效果越好。
冷却介质的种类：不同的冷却介质具有不同的传热性能，选择合适的冷却介质可以提高冷凝器的效率。
4. 冷凝器的应用领域冷凝器广泛应用于许多领域，包括空调、冷藏、冷冻、化工、电力等。
空调系统中的冷凝器用于将制冷剂中的热量转移到室外环境中，使室内空气得以冷却。
冷藏和冷冻设备中的冷凝器用于将冷冻剂中的热量转移到外部环境中，实现冷藏和冷冻的效果。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于各个行业中。
它的主要作用是将气体或者蒸汽中的热量转移给冷却介质，使其冷却并凝结成液体。
下面将详细介绍冷凝器的工作原理。
一、冷凝器的基本结构冷凝器通常由管束、冷却介质、壳体和进出口管道等组成。
其中，管束是由许多细长的管子组成，用于传递热量。
冷却介质可以是水、空气或者其他适合的介质。
壳体则是将管束和冷却介质包裹在一起，并提供了进出口管道。
二、冷凝器的工作过程冷凝器的工作过程可以分为三个阶段：蒸汽传热、冷凝和冷却介质传热。
1. 蒸汽传热阶段：当高温的气体或者蒸汽进入冷凝器时，它们会通过管束中的管子流动。
在这个过程中，蒸汽和管子的壁面之间会发生传热，使蒸汽中的热量转移到管壁上。
2. 冷凝阶段：在蒸汽传热的过程中，管壁上的热量会被冷却介质吸收。
冷却介质的温度低于蒸汽的饱和温度，因此蒸汽中的热量会被迅速转移给冷却介质。
随着热量的转移，蒸汽会逐渐冷却并凝结成液体。
3. 冷却介质传热阶段：凝结后的液体味继续流动，并通过管壁与冷却介质进行传热。
在这个过程中，冷却介质会吸收液体中的热量，并将其带走。
同时，冷却介质也会被加热，从而降低其温度。
三、冷凝器的热力学原理冷凝器的工作原理基于热力学原理，主要包括热量传递和物质相变。
1. 热量传递：在冷凝器中，热量从高温区域传递到低温区域。
这是因为热量会沿着温度梯度的方向传播，直到两个区域的温度达到平衡。
在冷凝器中，热量从蒸汽传递给管壁，再从管壁传递给冷却介质。
2. 物质相变：当蒸汽冷却到一定温度时，它会凝结成液体。
这是因为蒸汽中的水份子在低温下会会萃在一起，形成液滴。
在凝结过程中，蒸汽释放出潜热，使其温度进一步降低。
四、冷凝器的应用领域冷凝器广泛应用于各个行业中，包括化工、制药、石油、能源等。
它们在以下几个方面发挥着重要作用：1. 蒸汽动力系统：在蒸汽动力系统中，冷凝器用于将蒸汽中的热量转移给冷却介质，以便蒸汽能够重新循环使用。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于工业生产、空调系统、汽车发动机等领域。
它的工作原理是通过将热气体或者蒸汽冷却并转化为液体，从而释放热量。
下面将详细介绍冷凝器的工作原理。
1. 冷凝器的基本结构冷凝器通常由管束、冷却介质、冷却器和冷凝室等组成。
管束是冷凝器的核心部份，由一系列平行罗列的管子组成，通过这些管子流过的热气体或者蒸汽可以与冷却介质进行热交换。
冷却介质可以是水、空气或者其他适合的液体。
冷却器是冷却介质的来源，可以是冷却水箱、冷却风扇等。
冷凝室是将冷却后的热气体或者蒸汽采集起来的部份。
2. 冷凝器的工作过程冷凝器的工作过程可以分为三个阶段：冷却、冷凝和采集。
（1）冷却阶段：热气体或者蒸汽通过管束流过，与冷却介质进行热交换。
在这个阶段，冷却介质吸收热量，热气体或者蒸汽的温度逐渐下降。
（2）冷凝阶段：当热气体或者蒸汽的温度降低到一定程度时，其饱和蒸汽开始凝结成液体。
这是因为冷却介质吸收了足够的热量，使得热气体或者蒸汽达到了饱和状态，无法继续保持气态。
凝结时释放的潜热进一步提高了冷凝器的热效率。
（3）采集阶段：冷凝后的液体被采集到冷凝室中，可以进一步处理或者用于其他用途。
3. 冷凝器的应用冷凝器在各个领域都有广泛的应用。
（1）工业生产：在许多工业过程中，需要冷却和冷凝热气体，以保证设备的正常运行。
例如，石油炼制过程中，冷凝器用于将石油蒸汽冷却并转化为液体，以便于分离和提取实用的石油产品。
（2）空调系统：冷凝器是空调系统中的关键组件之一。
空调系统通过冷凝器将室内空气中的热量转移到室外，从而实现空调效果。
冷凝器通常与蒸发器配合使用，形成一个封闭的循环系统。
（3）汽车发动机：汽车发动机产生的废气中含有大量的热能，如果直接排放到大气中会造成能源的浪费。
因此，汽车发动机通常配备了冷凝器，通过将废气冷却并转化为液体，从而回收一部份热能。
4. 冷凝器的性能指标冷凝器的性能主要通过以下几个指标来评估：（1）冷却效率：冷却效率是指冷凝器在单位时间内将热量转移给冷却介质的能力。
常见冷凝器的工作原理及构造
常见冷凝器的工作原理及构造冷凝器是制冷系统中的重要设备之一，它是经冷凝器的放热表面，将制冷剂过热蒸气的热量传递给周围空气或水，自身被冷却为饱和蒸气，并进一步被冷却为髙压液体，在系统中循环使用。
下面介绍常见冷凝器的工作原理及构造。
1、卧式壳管式冷凝器。
制冷剂蒸气在管子外表面上冷凝，冷却水在泵的作用下在管内流动。
制冷剂蒸气从上部进气管进人，凝结成液体后由筒体下部的出液管流人贮液器。
冷凝器的筒体两端用端盖封住，端盖内用分水隔板实现冷却水的多管程流动。
冷凝器的管束个数为偶数，这样可以使冷却水的进、出门设罝在同一端盖上，且下进上出。
2、立式壳管式冷凝器直立安装，两端没有端盖。
制冷剂蒸气从冷凝器外壳中部偏上的进气管进入圆筒内的管外空间，冷凝后的液体沿管外壁从上向下流动，聚集在冷凝器底部，经出液管进人贮液器。
冷却水从上部进人冷凝器的换热管内，呈膜状沿管壁流下，排人冷凝器下面的水池，循环使用。
3、套管式冷凝器套管式冷凝器由两种不同赀径的管子制成，单根或多根小直径管套在大直径管内，然后绕成蛇形或蠔旋形，如围2-98所示。
制冷剂的蒸气从上方进人内外管之间的空腔，在内管外表面上冷凝，液体在外管底部依次下流，从下端流人贮液器中。
冷却水从冷凝器的下方进人，依次经过各排内管从上部流出，与制冷剂呈逆流方式。
套管式冷凝器的冷却水流程长，制冷剂在被冷却水吸热的同时，还被管外空气冷却，传热效果好。
4、螺旋板式冷凝器。
螺旋板式冷凝器由两个螺旋体加上顶盖和接管构成。
两个螺旋体形成两个螺旋形通道，两种流体在通道中逆流流动，一种流体由螺旋中心流入，从周边流出，另一种流体由周边流人，从中心流出。
螺旋结构使得内部不易淸洗和检修。
5、板式冷凝器板式冷凝器由一系列具有一定波纹形状的金属板片叠装而成。
各板片之间形成许多小流通断面的流道，制冷剂和软冷剂通过板片进行换热。
6、螺旋折流板冷凝器。
螵旋折流板冷凝器中螺旋主体由螺旋折流板和阻流板顶角搭接组成。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于空调、冷冻、制冷等领域。
它的主要功能是将气体或蒸汽中的热量转移到冷却介质中，使气体或蒸汽冷凝成液体。
下面将详细介绍冷凝器的工作原理。
一、冷凝器的基本结构冷凝器通常由管束、冷却介质和外壳组成。
其中，管束是冷凝器的核心部件，由一系列细长的管子组成，用于传递热量。
冷却介质通过管束流过，吸收热量，使气体或蒸汽冷凝成液体。
外壳则起到支撑和保护管束的作用。
二、冷凝器的工作原理冷凝器的工作原理可以简单概括为两个过程：传热和传质。
1. 传热过程：当热气体或蒸汽进入冷凝器时，其内部的热量需要被转移至冷却介质中。
传热过程主要包括对流传热和传导传热两种方式。
（1）对流传热：热气体或蒸汽在管束内流动时，与冷却介质之间形成对流传热。
通过对流传热，热量可以快速地从热源传递到冷却介质，实现冷凝过程。
（2）传导传热：热气体或蒸汽通过管壁传导传热，使管壁与冷却介质之间的温度差产生。
传导传热是冷凝器中的重要传热方式之一。
2. 传质过程：除了传热过程，冷凝器中还存在着传质过程。
当热气体或蒸汽冷凝成液体时，其中的组分会与冷却介质发生传质作用，使冷却介质中的某些组分溶解或吸附。
三、冷凝器的工作特点冷凝器具有以下几个工作特点：1. 高效性：冷凝器通过有效地传热和传质，将热气体或蒸汽迅速冷凝成液体，从而实现高效的热能转换。
2. 稳定性：冷凝器能够在长时间运行过程中保持稳定的工作状态，不易受外界环境的影响。
3. 节能性：冷凝器能够充分利用热气体或蒸汽中的热量，将其转移到冷却介质中，实现能量的回收和再利用，从而达到节能的目的。
4. 安全性：冷凝器在工作过程中，不会产生明火、高温等危险因素，具有较高的安全性。
四、冷凝器的应用领域冷凝器广泛应用于各个行业和领域，主要包括以下几个方面：1. 空调系统：冷凝器是空调系统中的重要组成部分，用于将热气体冷凝成液体，实现空调的制冷效果。
2. 冷冻系统：冷凝器在冷冻系统中起到冷凝蒸汽的作用，将蒸汽冷凝成液体，实现冷冻效果。

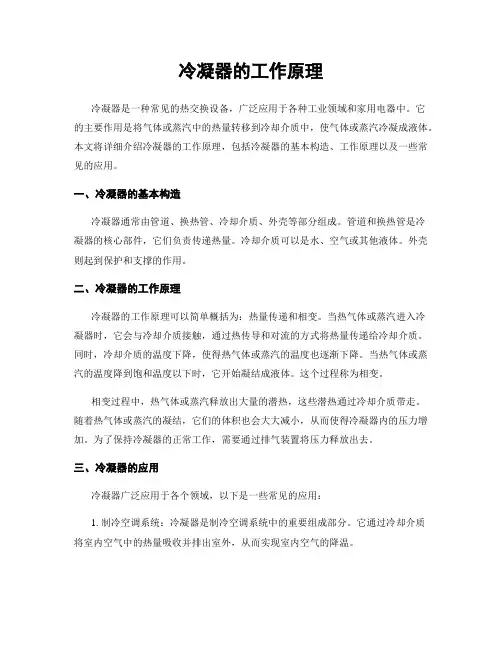

冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，主要用于将气体或者蒸汽冷却并转化为液体。
它在许多行业中都有广泛的应用，例如空调、制冷、化工等领域。
下面将详细介绍冷凝器的工作原理。
一、冷凝器的基本结构冷凝器通常由管束、冷却介质、外壳、进出口管道等组成。
管束是冷凝器的核心部份，由许多平行罗列的管子组成。
冷却介质通过管束流动，将热量从气体或者蒸汽中带走，使其冷却并凝结为液体。
外壳则起到保护和支撑管束的作用，进出口管道用于引导流体进出冷凝器。
二、冷凝器的工作过程冷凝器的工作过程可以分为三个阶段：冷却、凝结和排放。
1. 冷却阶段：当高温气体或者蒸汽进入冷凝器时，冷却介质（通常是水或者空气）从管束中流过。
冷却介质通过与气体或者蒸汽的热交换，吸收其热量，使其温度逐渐下降。
2. 凝结阶段：随着冷却介质的流动，气体或者蒸汽的温度逐渐降低，达到饱和温度以下。
在此温度下，气体或者蒸汽中的水蒸气开始凝结成液体。
这是因为冷却介质从气体或者蒸汽中带走了足够的热量，使其失去了保持水蒸气状态的能力。
3. 排放阶段：凝结后的液体通过管束流出冷凝器，同时冷却介质继续流动，带走残留的热量，使冷凝器恢复到最初的工作状态。
排放的液体可以进一步处理或者用于其他用途。
三、冷凝器的工作原理冷凝器的工作原理基于热量传递和相变的原理。
当热气体或者蒸汽与冷却介质接触时，热量会从高温物体传递到低温物体，使热源的温度降低。
冷凝器中的冷却介质通过与气体或者蒸汽的热交换，吸收热量并使其冷却。
同时，当气体或者蒸汽的温度降低到饱和温度以下时，水蒸气开始凝结为液体，释放出更多的热量。
这样，冷凝器能够将气体或者蒸汽冷却并转化为液体。
四、冷凝器的应用领域冷凝器在许多行业中都有广泛的应用。
以下是一些常见的应用领域：1. 空调和制冷：冷凝器是空调和制冷系统中的重要组成部份。
它将热气体或者蒸汽冷却并转化为液体，从而实现空调和制冷效果。
2. 化工工艺：在化工工艺中，冷凝器常用于冷凝反应产生的气体或者蒸汽，以及分离和回收挥发性物质。
冷凝器的种类、基本构造和工作原理
冷凝器的种类、基本构造和工作原理简介：水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。
冷却水一般循环使用，但系统中需设有冷却塔或凉水池.关键字：冷凝器水冷式空气冷却式蒸发式一、冷凝器的种类及特点冷凝器按其冷却介质不同，可分为水冷式、空气冷却式、蒸发式三大类.（一)水冷式冷凝器水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。
冷却水一般循环使用，但系统中需设有冷却塔或凉水池。
水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种，常见的是壳管式冷凝器。
1、立式壳管式冷凝器立式冷凝器的主要特点是：1°由于冷却流量大流速高，故传热系数较高，一般K=600～700(kcal/m2·h·℃）。
2°垂直安装占地面积小,且可以安装在室外。
3°冷却水直通流动且流速大,故对水质要求不高，一般水源都可以作为冷却水.4°管内水垢易清除,且不必停止制冷系统工作。
5°但因立式冷凝器中的冷却水温升一般只有2~4℃，对数平均温差一般在5～6℃左右，故耗水量较大。
且由于设备置于空气中，管子易被腐蚀，泄漏时比易被发现.2、卧式壳管式冷凝器它与立式冷凝器有相类似的壳体结构，主要区别在于壳体的水平安放和水的多路流动。
卧式冷凝器不仅广泛地用于氨制冷系统，也可以用于氟利昂制冷系统，但其结构略有不同。
氨卧式冷凝器的冷却管采用光滑无缝钢管，而氟利昂卧式冷凝器的冷却管一般采用低肋铜管。
这是由于氟利昂放热系数较低的缘故。
值得注意的是，有的氟利昂制冷机组一般不设贮液筒,只采用冷凝器底部少设几排管子,兼作贮液筒用.3、套管式冷凝器制冷剂的蒸气从上方进入内外管之间的空腔，在内管外表面上冷凝，液体在外管底部依次下流，从下端流入贮液器中。
冷却水从冷凝器的下方进入,依次经过各排内管从上部流出，与制冷剂呈逆流方式。
这种冷凝器的优点是结构简单,便于制造，且因系单管冷凝，介质流动方向相反，故传热效果好，当水流速为1～2m/s时传热系数可达800kcal/(m2·h·℃)。

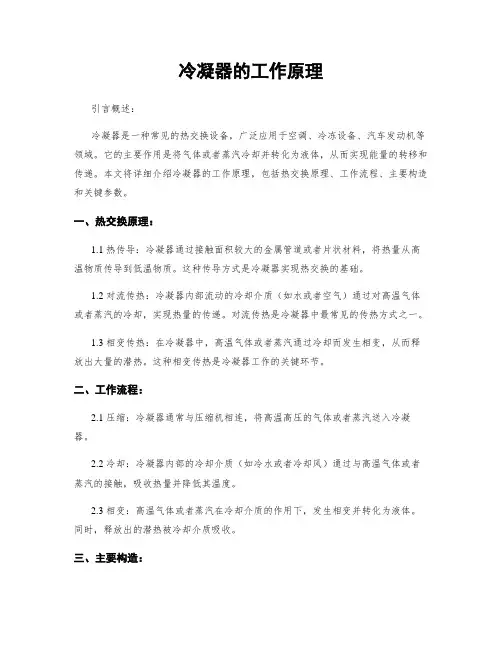

冷凝器的工作原理
冷凝器的工作原理引言概述：冷凝器是一种常见的热交换设备，广泛应用于各种工业领域和家用电器中。
它的主要作用是将气体或蒸汽冷却并转化为液体状态。
本文将详细介绍冷凝器的工作原理，包括冷凝器的基本原理、主要组成部分、工作过程和应用领域。
一、冷凝器的基本原理1.1 温度差原理：冷凝器的工作原理基于温度差。
当高温气体或蒸汽与低温冷却介质接触时，热量会从高温源传递到低温源，使气体或蒸汽冷却并凝结成液体。
1.2 相变原理：冷凝器利用气体或蒸汽的相变过程实现热量传递。
通过降低气体或蒸汽的温度，使其从气态转变为液态，释放出大量热量。
1.3 热交换原理：冷凝器中的热交换器通过将高温气体或蒸汽与冷却介质接触，实现热量传递。
热交换器通常采用管道或板状结构，增加接触面积以提高热量传递效率。
二、冷凝器的主要组成部分2.1 冷凝管：冷凝管是冷凝器中的关键组成部分，用于传递热量和实现相变。
冷凝管通常由金属材料制成，具有良好的导热性和耐腐蚀性。
2.2 冷却介质：冷却介质是冷凝器中用于降低气体或蒸汽温度的物质。
常见的冷却介质包括水、空气和制冷剂等。
选择适当的冷却介质可以提高冷凝器的效率。
2.3 冷凝器外壳：冷凝器外壳通常由金属材料制成，用于保护冷凝器内部组件，并提供良好的热传导路径。
外壳还可以起到隔热和防腐蚀的作用。
三、冷凝器的工作过程3.1 进气过程：高温气体或蒸汽通过冷凝器进入，并与冷却介质接触。
在接触过程中，热量从气体或蒸汽传递到冷却介质，使其温度升高。
3.2 冷却过程：冷却介质吸收了气体或蒸汽的热量后，温度升高。
同时，气体或蒸汽的温度逐渐降低，达到凝结点。
3.3 凝结过程：当气体或蒸汽的温度降低到凝结点时，发生相变，从气态转变为液态。
在凝结过程中，大量热量被释放出来，传递给冷却介质。
四、冷凝器的应用领域4.1 工业领域：冷凝器广泛应用于化工、电力、石油等工业领域。
它可以用于冷却各种工艺气体、提取有害气体、回收热能等。
4.2 家用电器：冷凝器也被广泛应用于家用电器中，如冰箱、空调等。
冷凝器的工作原理
冷凝器的工作原理冷凝器是一种常见的热交换设备，广泛应用于空调系统、冷冻设备和工业生产中。
它的主要作用是将高温高压的气体冷凝成液体，以便进一步利用或处理。
本文将详细介绍冷凝器的工作原理，从热力学角度解释其运行过程，并分析其关键组成部分和工作特点。
一、冷凝器的基本原理冷凝器根据热力学第一定律，将高温高压的气体通过热交换的方式，将其内部的热量传递给外部介质，使气体冷却并凝结成液体。
其基本原理可以概括为以下三个方面：1.1 温度差驱动：冷凝器中的冷却介质与高温高压气体之间存在温度差，根据热力学原理，热量会从高温区域流向低温区域，因此气体会通过冷凝器中的传热表面，将其内部的热量传递给冷却介质。
1.2 热传导：冷凝器中的传热表面通常采用导热性能较好的材料，如铜、铝等，以便更好地传导热量。
通过传热表面的导热作用，气体的热量会逐渐传递给冷却介质，并导致气体温度的降低。
1.3 相变过程：高温高压气体在冷凝器中经历相变过程，从气态转变为液态。
这是因为冷凝器中的冷却介质温度低于气体的饱和温度，使得气体中的水蒸气逐渐凝结成液体。
二、冷凝器的关键组成部分冷凝器通常由以下三个关键组成部分构成，它们各自承担着不同的功能和作用：2.1 冷却介质循环系统：冷凝器中的冷却介质循环系统负责循环输送冷却介质，以便实现热量的传递和气体的冷凝。
这个系统通常包括冷却介质泵、冷却介质储液罐、冷却介质管道等组件。
2.2 传热表面：传热表面是冷凝器中实现热量传递的关键部分，通常采用具有较大表面积的翅片管或管束。
这些传热表面通过导热材料与高温高压气体接触，将其内部的热量传递给冷却介质。
2.3 凝结液收集系统：凝结液收集系统负责收集冷凝器中产生的液态物质，以便进一步处理或利用。
这个系统通常包括凝结液收集器、凝结液排出管道等组件。
三、冷凝器的工作特点冷凝器作为热交换设备，具有以下几个工作特点：3.1 高效换热：冷凝器通过采用大面积传热表面和高效的传热方式，实现了高效的热量传递。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见冷凝器的工作原理及构造
冷凝器是制冷系统中的重要设备之一，它是经冷凝器的放热表面，将制冷剂过热蒸气的热量传递给周围空气或水，自身被冷却为饱和蒸气，并进一步被冷却为髙压液体，在系统中循环使用。
下面介绍常见冷凝器的工作原理及构造。
1、卧式壳管式冷凝器。
制冷剂蒸气在管子外表面上冷凝，冷却水在泵的作用下在管内流动。
制冷剂蒸气从上部进气管进人，凝结成液体后由筒体下部的出液管流人贮液器。
冷凝器的筒体两端用端盖封住，端盖内用分水隔板实现冷却水的多管程流动。
冷凝器的管束个数为偶数，这样可以使冷却水的进、出门设罝在同一端盖上，且下进上出。
2、立式壳管式冷凝器直立安装，两端没有端盖。
制冷剂蒸气从冷凝器外壳中部偏上的进气管进入圆筒内的管外空间，冷凝后的液体沿管外壁从上向下流动，聚集在冷凝器底部，经出液管进人贮液器。
冷却水从上部进人冷凝器的换热管内，呈膜状沿管壁流下，排人冷凝器下面的水池，循环使用。
3、套管式冷凝器
套管式冷凝器由两种不同赀径的管子制成，单根或多根小直径管套在大直径管内，然后绕成蛇形或蠔旋形，如围2-98所示。
制冷剂的蒸气从上方进人内外管之间的空腔，在内管外表面上冷凝，
液体在外管底部依次下流，从下端流人贮液器中。
冷却水从冷凝器的下方进人，依次经过各排内管从上部流出，与制冷剂呈逆流方式。
套管式冷凝器的冷却水流程长，制冷剂在被冷却水吸热的同时，还被管外空气冷却，传热效果好。
4、螺旋板式冷凝器。
螺旋板式冷凝器由两个螺旋体加上顶盖和接管构成。
两个螺旋体形成两个螺旋形通道，两种流体在通道中逆流流动，一种流体由螺旋中心流入，从周边流出，另一种流体由周边流人，从中心流出。
螺旋结构使得内部不易淸洗和检修。
5、板式冷凝器板式冷凝器由一系列具有一定波纹形状的金属板片叠装而
成。
各板片之间形成许多小流通断面的流道，制冷剂和软冷剂通过板片进行换热。
6、螺旋折流板冷凝器。
螵旋折流板冷凝器中螺旋主体由螺旋折流板和阻流板顶角搭接组成。
螺旋折流板靠定距管固定，冷凝管从螺旋折流板一一穿过，螺旋折流板与管板共同作为冷凝管束的支撑。
螺旋折流板里扇形，每块折流板与壳体轴线成一定的夹角，相邻的折流板在周边首尾相接，使其外圆形成连续的螺旋线，这种装置方式改变了壳程流体的流动状态，从而提高了壳程传热效率，降低了壳程流体压力降。
《常见冷凝器的工作原理及构造》。
