悬挑梁配筋
混凝土预制梁悬挑构造标准
混凝土预制梁悬挑构造标准一、引言混凝土预制梁悬挑构造是建筑工程中常见的一种结构形式，其具有较高的承载能力和稳定性，同时也具备良好的经济效益和施工效率。
为了确保混凝土预制梁悬挑构造的质量和安全性，需要制定相关的标准和规范。
本文旨在对混凝土预制梁悬挑构造的标准进行全面、具体、详细的介绍和解析，以期提高工程建设的质量和水平。
二、悬挑长度标准1. 标准要求混凝土预制梁的悬挑长度应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的自重、荷载以及施工和使用过程中的安全因素。
2. 具体标准（1）混凝土预制梁的悬挑长度不应超过其自身长度的1/4；（2）混凝土预制梁的悬挑长度应根据荷载情况确定，一般不宜超过1.5m；（3）混凝土预制梁的悬挑长度应根据实际情况进行调整，如需超过标准要求，应进行专业计算和评估，并采取相应的措施保证施工和使用过程中的安全性。
三、悬挑梁的截面形式标准1. 标准要求混凝土预制梁的截面形式应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和承载要求。
2. 具体标准（1）混凝土预制梁的截面形式应符合设计要求，一般应采用矩形或T 形截面；（2）混凝土预制梁的截面宽度应大于等于100mm，高度应根据荷载情况和跨度确定；（3）混凝土预制梁的截面应保证符合设计要求的受力性能，同时应考虑施工和使用过程中的安全因素。
四、悬挑梁的钢筋配筋标准1. 标准要求混凝土预制梁的钢筋配筋应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和承载要求。
2. 具体标准（1）混凝土预制梁的钢筋配筋应符合设计要求，保证受力性能和稳定性；（2）混凝土预制梁的钢筋配筋应符合钢筋的强度和粘结要求，同时应考虑施工和使用过程中的安全因素；（3）混凝土预制梁的钢筋配筋应采用可靠的连接方式，并进行必要的锚固和保护。
五、悬挑梁的施工标准1. 标准要求混凝土预制梁的施工应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和施工要求。

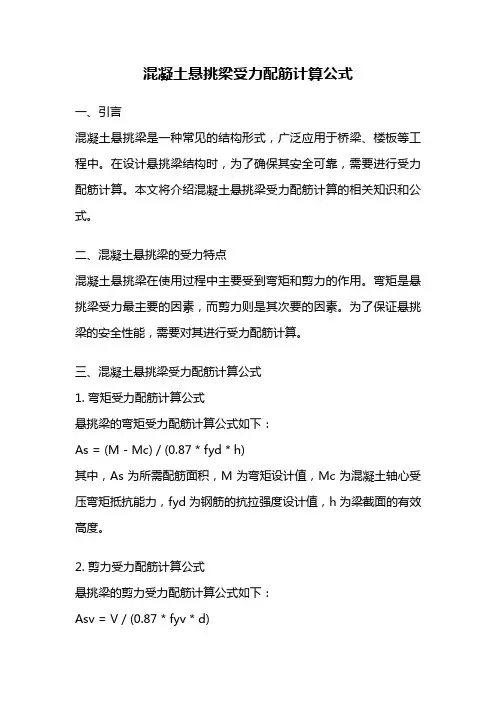

混凝土悬挑梁受力配筋计算公式
混凝土悬挑梁受力配筋计算公式一、引言混凝土悬挑梁是一种常见的结构形式，广泛应用于桥梁、楼板等工程中。
在设计悬挑梁结构时，为了确保其安全可靠，需要进行受力配筋计算。
本文将介绍混凝土悬挑梁受力配筋计算的相关知识和公式。
二、混凝土悬挑梁的受力特点混凝土悬挑梁在使用过程中主要受到弯矩和剪力的作用。
弯矩是悬挑梁受力最主要的因素，而剪力则是其次要的因素。
为了保证悬挑梁的安全性能，需要对其进行受力配筋计算。
三、混凝土悬挑梁受力配筋计算公式1. 弯矩受力配筋计算公式悬挑梁的弯矩受力配筋计算公式如下：As = (M - Mc) / (0.87 * fyd * h)其中，As为所需配筋面积，M为弯矩设计值，Mc为混凝土轴心受压弯矩抵抗能力，fyd为钢筋的抗拉强度设计值，h为梁截面的有效高度。
2. 剪力受力配筋计算公式悬挑梁的剪力受力配筋计算公式如下：Asv = V / (0.87 * fyv * d)其中，Asv为所需配筋面积，V为剪力设计值，fyv为剪力钢筋的抗拉强度设计值，d为梁截面的有效高度。
四、混凝土悬挑梁受力配筋计算步骤1. 根据设计要求和荷载计算确定悬挑梁的弯矩设计值和剪力设计值。
2. 根据悬挑梁的几何尺寸和材料性能确定梁截面的有效高度。
3. 根据弯矩受力配筋计算公式计算弯矩配筋面积。
4. 根据剪力受力配筋计算公式计算剪力配筋面积。
5. 根据构造要求和受力平衡原理进行配筋布置，同时考虑配筋的间距和最小配筋率等要求。
6. 进行配筋验算，确保计算结果满足设计要求。
五、混凝土悬挑梁受力配筋计算注意事项1. 在进行受力配筋计算时，需要根据具体情况选择合适的混凝土和钢筋的性能参数。
2. 在进行配筋布置时，应考虑梁截面的受力性能，合理分布配筋，避免集中配筋或局部配筋过多的情况。
3. 配筋的布置应符合混凝土结构设计的相关规范要求，确保悬挑梁的安全可靠。
4. 在进行配筋验算时，应进行合理的假定，避免过度保守或不足的设计。
PKPM系列软件常见问题解答
PKPM系列软件常见问题解答PKPM系列软件常见问题解答一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm 高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时（如图1），在柱内两节点处加刚性梁（200×300）以封闭房间，传递荷载（如图2）。
29，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
（分别如图3、图4）10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁（如图5）11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
悬挑梁箍筋间距
悬挑梁箍筋间距1. 引言悬挑梁是一种常见的结构形式，用于支撑悬挑在外部支承上的建筑构件。
为了增加悬挑梁的强度和稳定性，通常会在其纵向钢筋上加设箍筋。
本文将详细介绍悬挑梁箍筋间距的设计原则、计算方法以及影响因素。
2. 设计原则在设计悬挑梁箍筋间距时，需要考虑以下原则：2.1 强度要求箍筋的主要作用是约束混凝土，在受力时防止其产生大量裂缝。
因此，箍筋的间距应根据混凝土的强度要求来确定。
2.2 钢筋保护层要求钢筋保护层是指混凝土表面到钢筋外表面之间的距离，它对钢筋的腐蚀和锈蚀起到了重要作用。
在设计箍筋间距时，需要考虑到钢筋保护层的要求，以确保钢筋不会受到损坏。
2.3 施工要求悬挑梁的施工过程中，需要考虑到钢筋的安装和混凝土的浇筑。
因此，在确定箍筋间距时，需要考虑到施工要求，以便能够顺利进行施工。
3. 计算方法悬挑梁箍筋间距的计算方法可以按照以下步骤进行：3.1 确定箍筋截面积根据悬挑梁的受力情况和强度要求，可以确定箍筋的截面积。
通常情况下，箍筋截面积为混凝土截面积的一定比例。
3.2 确定箍筋数量根据箍筋截面积和所需的钢筋配筋率，可以确定箍筋的数量。
配筋率是指钢筋截面积与混凝土截面积之比。
3.3 确定箍筋间距根据箍筋数量和悬挑梁的周长，可以计算出每个箍筋之间的间距。
通常情况下，箍筋间距应尽量均匀，并满足强度、保护层和施工要求。
4. 影响因素悬挑梁箍筋间距的设计受到以下因素的影响：4.1 混凝土强度等级不同混凝土强度等级对箍筋间距的要求是不同的。
一般来说，混凝土强度越高，箍筋间距可以相应增大。
4.2 箍筋截面积箍筋截面积决定了箍筋的承载能力。
较大的箍筋截面积可以使得箍筋间距相应增大。
4.3 钢筋保护层厚度钢筋保护层厚度决定了钢筋与外界环境之间的隔离程度。
较大的保护层厚度可以使得箍筋间距相应增大。
4.4 施工工艺施工工艺对于悬挑梁箍筋间距有一定影响。
如果施工过程中需要进行频繁的钢筋安装和混凝土浇注，可能需要缩小箍筋间距以确保施工质量。

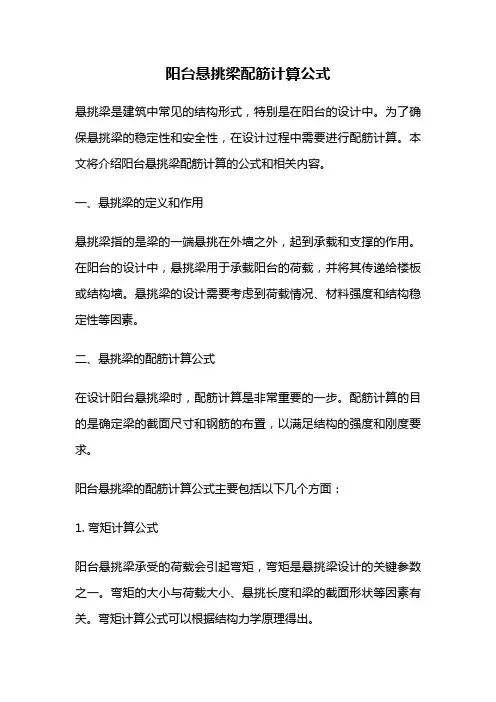

阳台悬挑梁配筋计算公式
阳台悬挑梁配筋计算公式悬挑梁是建筑中常见的结构形式，特别是在阳台的设计中。
为了确保悬挑梁的稳定性和安全性，在设计过程中需要进行配筋计算。
本文将介绍阳台悬挑梁配筋计算的公式和相关内容。
一、悬挑梁的定义和作用悬挑梁指的是梁的一端悬挑在外墙之外，起到承载和支撑的作用。
在阳台的设计中，悬挑梁用于承载阳台的荷载，并将其传递给楼板或结构墙。
悬挑梁的设计需要考虑到荷载情况、材料强度和结构稳定性等因素。
二、悬挑梁的配筋计算公式在设计阳台悬挑梁时，配筋计算是非常重要的一步。
配筋计算的目的是确定梁的截面尺寸和钢筋的布置，以满足结构的强度和刚度要求。
阳台悬挑梁的配筋计算公式主要包括以下几个方面：1. 弯矩计算公式阳台悬挑梁承受的荷载会引起弯矩，弯矩是悬挑梁设计的关键参数之一。
弯矩的大小与荷载大小、悬挑长度和梁的截面形状等因素有关。
弯矩计算公式可以根据结构力学原理得出。
2. 钢筋计算公式钢筋的计算是配筋计算的核心内容。
根据弯矩大小和钢筋的抗弯强度，可以计算出所需的钢筋面积。
钢筋的布置应满足一定的要求，通常采用双向布置的方式，以提高结构的抗弯能力。
3. 截面尺寸计算公式悬挑梁的截面尺寸需要满足弯矩和钢筋的要求。
根据弯矩和钢筋的计算结果，可以得出悬挑梁的截面尺寸。
截面尺寸的计算需要考虑到结构的刚度和稳定性要求。
三、阳台悬挑梁配筋计算的步骤进行阳台悬挑梁配筋计算时，可以按照以下步骤进行：1. 确定设计荷载和悬挑长度。
设计荷载是根据阳台使用情况和相关规范确定的，悬挑长度是指悬挑梁从外墙到悬挑梁端点的距离。
2. 计算弯矩。
根据设计荷载和悬挑长度，可以计算出悬挑梁上的弯矩。
弯矩计算可以采用结构力学的原理，也可以使用专业的结构设计软件进行计算。
3. 计算钢筋面积。
根据弯矩和钢筋的抗弯强度，可以计算出所需的钢筋面积。
钢筋的抗弯强度可以通过相关规范或材料试验数据获取。
4. 计算截面尺寸。
根据弯矩和钢筋面积，可以计算出悬挑梁的截面尺寸。
截面尺寸的计算需要考虑到结构的刚度和稳定性要求，通常需要进行迭代计算。

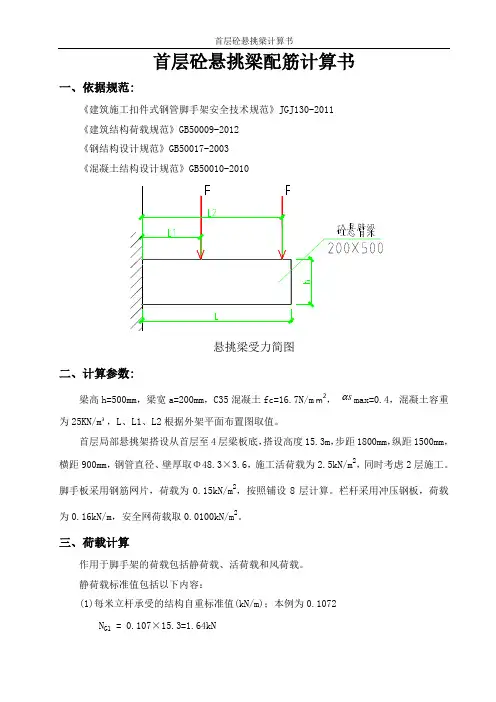

首层砼悬挑梁配筋计算
首层砼悬挑梁配筋计算书一、依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010二、计算参数:梁高h=500mm，梁宽a=200mm，C35混凝土fc=16.7N/m m2，s max=0.4，混凝土容重为25KN/m³，L、L1、L2根据外架平面布置图取值。
首层局部悬挑架搭设从首层至4层梁板底，搭设高度15.3m，步距1800mm，纵距1500mm，横距900mm，钢管直径、壁厚取Φ48.3×3.6，施工活荷载为2.5kN/m2，同时考虑2层施工。
脚手板采用钢筋网片，荷载为0.15kN/m2，按照铺设8层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
三、荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1072N G1= 0.107×15.3=1.64kN(2)脚手板的自重标准值(kN/m 2)；本例采用钢筋网片脚手板，标准值为0.15 N G2 = 0.150×8×1.500×(0.900+0.300)/2=1.08kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、冲压钢脚手板挡板，标准值为0.16N G3 = 0.160×1.500×8/2=0.96kN(4)吊挂的安全设施荷载，包括安全网(kN/m 2)；0.010N G4 = 0.010×1.500×15.300=0.23kN经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 3.91kN 。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
悬挑梁预应力筋布置
悬挑梁预应力筋布置悬挑梁是指一种梁体的设计形式，其中一段梁体悬挑在支承点之外。
悬挑梁常常用于桥梁、建筑物或其他结构中，以实现较大的跨度和更灵活的设计。
预应力筋布置在悬挑梁中起着重要的作用，它可以增强梁体的承载能力和耐久性。
预应力筋是在混凝土梁中引入预先施加应力的钢筋。
通过施加预应力，可以在混凝土梁中产生压应力，从而抵消外部荷载引起的张应力，提高梁体的承载能力。
预应力筋的布置是悬挑梁设计中关键的一步，它直接影响悬挑梁的性能和安全性。
在进行悬挑梁预应力筋布置时，需要考虑以下几个方面。
首先是悬挑梁的几何形状和跨度。
悬挑梁的几何形状和跨度决定了预应力筋的布置方式和数量。
一般来说，悬挑梁的几何形状可以是矩形、T形或箱形，而跨度可以是单跨或多跨。
不同的几何形状和跨度将对预应力筋的布置产生不同的要求。
其次是悬挑梁的荷载情况。
悬挑梁在使用过程中会受到各种各样的荷载作用，如自重、交通荷载、风荷载等。
这些荷载将直接影响预应力筋的布置和预应力的大小。
设计师需要根据具体的荷载情况来确定预应力筋的位置和数量，以保证悬挑梁的安全性和承载能力。
预应力筋的布置还需要考虑悬挑梁的施工工艺和材料性能。
悬挑梁的施工工艺将对预应力筋的布置产生影响，需要根据具体的施工方法来确定预应力筋的位置和布置方式。
同时，预应力筋的布置还需要考虑混凝土和钢筋材料的性能，以保证悬挑梁的稳定性和耐久性。
在进行悬挑梁预应力筋布置时，需要注意以下几点。
首先是预应力筋的位置和数量应满足悬挑梁的承载能力要求。
预应力筋的位置应在梁体的受力区域内，以充分发挥预应力筋的作用。
预应力筋的数量应根据悬挑梁的荷载情况和预应力的大小来确定，以保证悬挑梁的安全性和承载能力。
其次是预应力筋的布置应满足悬挑梁的施工要求。
预应力筋的布置应考虑到悬挑梁的施工工艺和施工设备的限制，以便施工人员能够方便地进行预应力筋的张拉和固定。
预应力筋的布置还需要考虑悬挑梁的维护和检修要求。
悬挑梁作为重要的结构元素，需要定期进行维护和检修，以保证其安全可靠。
悬挑梁与封口梁节点配筋
悬挑梁与封口梁节点配筋悬挑梁与封口梁是常见的桥梁类型，节点配筋是这些桥梁中非常关键的部分。
在设计节点配筋时，需要考虑桥梁的受力情况、梁的尺寸和材料等因素。
下面将分别介绍悬挑梁和封口梁的节点配筋设计要点。
悬挑梁的节点配筋设计要点：1. 悬挑梁首先需要确定悬挑长度和梁的截面形状。
悬挑长度是指梁端超出支座的长度，一般需要根据桥梁的具体跨径和设计要求来确定。
2. 悬挑梁的节点配筋主要分为上部和下部。
- 上部配筋：上部配筋主要用于悬挑段受弯矩作用的钢筋。
设计时，需要根据受力分析确定受弯矩大小，并根据钢筋的抗弯能力来选择配筋数量和直径。
上部配筋一般采用纵向筋和横向筋相结合的方式，纵向筋要穿越节点部位，并延伸到悬挑段的末端。
- 下部配筋：下部配筋主要用于悬挑段受剪力作用的钢筋。
在节点部位，悬挑梁的剪力会被通过斜撑传递到支座处，因此需要在悬挑段末端设置斜撑。
在设计下部配筋时，需要根据受剪力大小来确定钢筋数量和直径，并合理布置钢筋的间距。
3. 悬挑梁的节点宜采用优化设计，使节点处应力均匀分布，减小局部应力集中，提高节点的整体承载力。
封口梁的节点配筋设计要点：1. 封口梁是一种悬挑梁的变形形式，其节点处相对更为复杂。
通常，封口梁的节点包括封口梁翼缘、封口梁腹板和连接板。
在节点设计时，需考虑连接板与翼缘的联接强度和刚度，以及连接板与支座的联接强度等因素。
2. 封口梁的节点配筋主要分为翼缘配筋、腹板配筋和连接板配筋。
- 翼缘配筋：翼缘配筋主要用于承担节点处的横向剪力和弯矩。
设计时，需要根据受力分析确定受剪力和弯矩的大小，并根据钢筋的抗剪和抗弯能力来选择配筋数量和直径。
翼缘配筋通常采用纵向筋和横向筋相结合的方式，纵向筋要穿越节点部位，并延伸到封口梁的腹板处。
- 腹板配筋：腹板配筋主要用于承担节点处的纵向剪力。
在设计腹板配筋时，需要根据受剪力大小确定钢筋数量和直径，并合理布置钢筋的间距。
- 连接板配筋：连接板配筋主要用于连接封口梁与支座。
悬挑梁配筋
悬挑梁配筋悬挑梁为单自由度构件，应有一定的安全储备；如果用软件算结果一般是可采用的，注意一下构造要求如果不放心可放大1.2就足够了，不必放大很多，没有什么用，还浪费挑梁配筋梁顶按照计算放大20%,梁底按构造配基于安全考虑，可考虑适当的放大，但不需要太大，一般取1.2倍即可，如果真还要加大面筋的话，顺便也把与其相连的柱子相应方向的配筋增大，这才可靠满足扰度裂缝后，再适当放大就可以了，放大2倍太夸张了吧。
对于悬挑构件，配筋适当加大是可以，应该的；更应该注意悬挑构件的底部配筋，应为悬挑大的话要考虑竖向地震作用!因为悬挑梁不能破坏，抗震地区在结构上输入“硬抗”的构建，是不能破坏的，所以一般的话配筋都回放大的，根据重要程度和承荷多少，放大系数在1.1~1.5左右。
悬挑梁设计规范对悬挑梁要求高与一般梁。
实际操作：（1）混凝土悬挑梁的配筋是由裂缝和挠度控制。
设计时应查验PKPM变形计算结果，然后根据荷载、部位、实际挑出长度进行增加。
（2）延性控制：配足下部钢筋，箍筋加密，提高截面延性。
（3）节点：注意支座锚固和临跨延伸长度。
就是啊，一般这样的梁我至少会做到4根或5根25的钢筋的，不是说浪费不浪费，而是在这种地方没必要省，按照最高配筋配就行。
另外箍筋也要加大，再加上两至四根弯起筋，防止梁根部剪力过大，引起突然断裂。
悬挑大于2.5米要计算竖向地震作用的，如果你没有考虑竖向地震作用，那就人工加大点配筋了，我也没有做过，所以不知道加大多少PKPM中验算悬臂梁画上去，汇总计算，回到梁界面，选中悬挑梁，点【编辑钢筋】，修改以后，锁定，再汇总计算悬挑梁的计算长度按悬挑长度的两倍取值，在《混凝土结构设计规范》第3.3.2条表3.3.2注4中提到。
PKPM系列软件常见问题
PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。
9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。
梁配筋操作一般规定
注： 梁净跨小于梁截面高度的 4 倍时， 箍筋应全跨加密。 4 梁通长筋设置原则及要求 4.1 规范对通长筋设置的相关要求 1) 抗震等级一级、二级框架梁，梁顶面、底面的通长钢筋直径不应小于14mm，且分别不应小 于梁端顶面和底面纵向钢筋较大值的1/4； 2) 3) 抗震等级三、四级及非抗震框架梁，通长钢筋直径不应小于12mm； 框支梁，通长筋配筋率不应小于0.6%（特一级）、0.5%（一级）、0.4%（二级）、0.3%（非 抗震），此为强制性条文； 4) 5) 对于普通次梁（非框架梁、非连梁、非框支梁），规范对通长筋数量设置无具体要求； 人防构件之受弯构件（如梁、板、甚至竖向压力很小的人防地下室外墙），受压区构造钢筋 面积不宜小于受拉钢筋的最小配筋率，即梁（包括框架梁、非框架梁）通长钢筋配筋率不小 于0.25%（C25~C35）、0.30%（C40~C55）； 4.2 工程实际中的通长筋设置基本要求 1) 2) 除特殊情况及计算要求，如抗温度效应、抗扭，通长筋面筋应按规范规定的下限设置； 对于框架梁，梁跨度达到一定程度（如梁净跨不小于3.6~4.8m，且不小于该梁加密区长度的 3倍）、通长筋实配面积过大显著不经济合理时，宜采用小直径钢筋与大直径支座短筋焊接 形成“通长筋”；
深圳市城市建筑与环境设计研究院-结构专项技术文件
梁配筋操作一般规定
1 梁实配普通钢筋放大值 1.1 梁实配钢筋与计算值关系 1)
V1.0
除悬挑梁外，梁支座面筋实配不做放大；因选筋原因需要时，支座实配钢筋尚可略小于计 算值（框架梁一般不超过5%） ，同时底筋做相应放大；框架梁超过5%时，应在计算模型中 单独指定调幅系数重新计算复核，并将结果手抄于计算书中（不得重新打印计算书） 。
4
深圳市城市建筑与环境设计研究院-结构专项技术文件
悬挑板钢筋绑扎作业指导书
悬挑板钢筋绑扎编号：2016—0x作业指导书第A版第0次修改使用单位：第1页共8页悬挑板钢筋绑扎作业指导书1.编制目的针对目前分公司一些项目悬挑板钢筋绑扎质量较差，存在结构安全隐患，特编制此作业指导书，以提高悬挑板钢筋绑扎质量。
2.编制依据2.1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-12.2《混凝土结构工程施工规范》GB50666-20112.3《混凝土结构工程施工质量验收规范》GB50204-20153.悬挑板钢筋绑扎控制要点在梁板钢筋绑扎中，需要重点注意悬挑部位主梁次梁受力筋上下关系，严禁造成受拉受压颠倒，尤其是悬挑梁。
在悬挑部位：板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上，垫梁的钢筋在下。
下面，对悬挑梁、悬挑板、悬挑板的阴阳角等节点构造进行说明。
悬挑梁板结构钢筋保护层厚度的有效控制。
3.1悬挑梁钢筋构造3.1.1纯悬挑梁控制要点：第一、二排纵筋锚入支座端长度、纵筋下弯位置、纵筋端部弯钩长度、箍筋起步位置。
13.1.2其它形式悬挑梁悬挑梁附加箍筋范围3.1.3 当不考虑地震作用时，当纯悬挑梁或○D节点悬挑端的纵向钢筋直锚长度≥l a且≥0.5h c+5d时，可不必往下弯折。
括号内数字为抗震框架梁纵筋锚固长度。
当悬挑梁考虑竖向地震作用时（由设计明确），图中悬挑梁中钢筋锚固长度l a、l ab应改为l aE，悬挑梁下部钢筋深入支座长度也应采用l aE。
○A、○F、○G节点，当屋面框架梁与悬挑端根底部平时，框架柱中纵向钢筋锚固要求可按中柱柱顶节点。
3.2悬挑板钢筋绑扎双层板筋单层板筋3.3悬挑板特殊部位钢筋绑扎（下图未表示构造筋或分部筋）图1.悬挑板阳角放射筋1、①为悬挑板阳角放射筋2、①的锚固长度=板悬挑距离xy方向较大者，且≥la图2.悬挑板阳角放射筋1、在悬挑板内，①②③筋应位于同一层面2、在支座和跨内，①号筋应向下斜弯到②③号筋下面，与两筋交叉并向跨内平伸图3.悬挑板阳角放射筋放射筋在支座外悬挑长度不少于0.6l ab，弯钩长度15d图4.悬挑板阴角角放射筋悬挑板阴角处，板纵向筋伸入阴角处相邻板的距离，需满足受拉钢筋最小锚固长度la图5.悬挑板翻边构造单层配筋时的下翻边与上翻边图6.悬挑板翻边构造双层配筋时的下翻边与上翻边5.影响悬挑板施工质量和结构安全的其它注意事项5.1安排模板拆除作业时，应该注意悬挑部位底模可拆除时间。
悬挑梁植筋方案
悬挑梁植筋方案悬挑梁是一种常见的建筑结构形式，它能够实现大跨度的悬挑，具有美观、灵活、节约空间等优点。
然而，由于悬挑梁的自重和外荷载作用下的弯矩，容易导致悬挑梁的变形和开裂，从而影响结构的安全性和使用寿命。
为了增强悬挑梁的承载能力和抗震能力，常常采用植筋的方法来进行加固和修复。
植筋是指将钢筋插入混凝土结构中，通过钢筋与混凝土之间的黏结力，使钢筋与混凝土形成一个整体，从而提高结构的承载能力。
在悬挑梁的植筋方案中，通常采用的是在悬挑梁底部和侧面进行植筋，以增加悬挑梁的抗弯能力。
需要在悬挑梁底部进行植筋。
在悬挑梁底部，可以沿着悬挑梁的长度方向布置一定间距的钢筋。
钢筋的数量和间距根据悬挑梁的跨度和荷载要求进行确定。
在钢筋布置时，需要注意钢筋的纵向间距要均匀，横向间距要与悬挑梁的宽度相匹配。
钢筋的直径也要根据悬挑梁的受力情况进行选择，一般采用直径较大的钢筋，以增加悬挑梁的承载能力。
需要在悬挑梁的侧面进行植筋。
侧面的植筋可以采用垂直于悬挑梁底部钢筋的方式进行布置。
植筋的间距和数量也需要根据悬挑梁的受力情况进行确定。
在侧面植筋时，需要注意钢筋的位置要与悬挑梁底部的钢筋相对应，以形成一个整体的钢筋网格结构，增加悬挑梁的抗弯能力和刚度。
在悬挑梁植筋方案中，除了钢筋的布置外，还需要注意植筋与混凝土的黏结性能。
在植筋前，需要对悬挑梁的表面进行清理，以去除灰尘和油污等杂质，以保证植筋与混凝土之间的黏结力。
另外，在植筋时需要使用粘结剂来增加植筋与混凝土之间的黏结力，以提高结构的整体性能。
悬挑梁植筋方案是为了增强悬挑梁的承载能力和抗震能力而采取的一种加固和修复措施。
通过在悬挑梁底部和侧面进行植筋，可以增加悬挑梁的抗弯能力和刚度，提高结构的安全性和使用寿命。
在进行悬挑梁植筋时，需要注意钢筋的布置和植筋与混凝土的黏结性能，以确保植筋效果的良好。
通过合理的悬挑梁植筋方案，可以有效地解决悬挑梁变形和开裂的问题，使悬挑梁具有更好的承载能力和抗震能力，从而保证建筑结构的安全可靠性。
梁配筋注意事项
梁配筋注意事项梁配筋除下述内容外，需满足计算及相关抗震等级构造，比如二级框架梁，拉通筋不小于1/4支座筋等。
特殊要求例外：1.梁配筋编号原则：要求截面一致，跨度差异较小，和支座条件一致的梁才能共用一个号。
2.地下室顶板，裙房屋面，大屋面等WKL可以按KL编号，但要在第一张梁配筋说明中注明。
3.纵筋集中标注通长面筋，一般应和梁支座面筋钢筋直径一致。
4.无特殊要求及受力的框架梁，跨度大于2.5m的，不应采用多根面筋拉通的形式，如4D18；4D18。
标准层跨度小于3倍梁高的框架梁，面筋拉通。
连梁除外。
5.梁宽度小于等于300mm的框架梁，应采用2D20的面筋集中标注的形式，通常筋直径约为支座钢筋的1/4。
梁宽度大于等于350mm的框架梁，应采用2D25+（2D12）的面筋集中标注形式。
6.梁宽度小于等于300mm的（次）梁，应采用（2D12）的面筋集中标注的形式。
梁宽度大于等于350mm的（次）梁，应采用（4D12）的面筋集中标注形式。
7.柱两侧两宽度不一致的，要求梁两面均标注，以免钢筋排列不对。
8.悬挑梁跨度2.0~3.0m，梁面筋按1.15配置；悬挑梁跨度3.0~4.0m，梁面筋按1.3配置；悬挑梁跨度大于4.0m，梁面筋按1.4配置；注意悬挑梁面筋伸入内部框架后，框架梁配筋可能大于2%，箍筋的调整。
9.悬挑次梁，跨度大于2.0m，内跨面筋不得采用架立筋，并应满足计算。
10.梁构造腰筋不用表示，更不能随意更改PKPM生成的G4D16等标注。
11.对于SATWE计算的VT1~3的计算，配筋可忽略抗扭纵筋。
对于SATWE计算VT4~6的计算，要求按梁侧板下到梁底高度内，按间距200mm配置D12抗扭纵筋。
例如梁高700mm，板厚100mm，配置N4D12。
对于SATWE计算大于VT6的计算，要求20%配置到梁支座面筋，两侧各配置30%的抗扭纵筋。
例如VT10，面筋增加2，腰筋单侧配置3，为N4D14。
混凝土悬挑梁规范条文
混凝土悬挑梁规范条文引言混凝土悬挑梁是一种常见的结构形式，广泛应用于建筑和桥梁工程中。
为了确保悬挑梁的安全可靠，各国都制定了相应的规范条文来规范悬挑梁的设计、施工和验收。
本文将介绍国际上常用的混凝土悬挑梁规范条文，并提供相关解读和注意事项。
1. 混凝土悬挑梁设计规范混凝土悬挑梁的设计应符合以下规范条文要求：•设计荷载：根据建筑或桥梁的使用功能和情况，确定设计荷载。
•构件尺寸：根据设计荷载和材料性能，计算悬挑梁的梁身截面尺寸，确保其满足强度和刚度要求。
•钢筋配筋：根据梁身截面尺寸和设计要求，计算梁的钢筋配筋，并确保钢筋能够充分发挥强度和延性。
•预应力设计：对于大跨度或受力特殊的悬挑梁，可以考虑采用预应力设计，提高悬挑梁的承载能力和抗裂性能。
2. 混凝土悬挑梁施工规范混凝土悬挑梁的施工应符合以下规范条文要求：•施工准备：在施工前，应对施工现场进行检查和准备，确保施工条件满足要求。
•模板支撑：悬挑梁的模板应具备足够的强度和刚度，能够承受混凝土浇筑过程中的荷载，并保持模板的准确位置。
•钢筋安装：按照设计要求，将钢筋按照规范要求的间距和覆盖层进行绑扎和安装，确保钢筋的准确位置和质量。
•混凝土浇筑：采用合适的混凝土浇筑工艺，确保混凝土均匀、完整地填充到模板内，并通过振捣或其他手段排除混凝土中的气泡。
•养护措施：在混凝土浇筑后，及时采取养护措施，保持混凝土的湿润，以促进混凝土的强度和耐久性发展。
3. 混凝土悬挑梁验收规范混凝土悬挑梁的验收应符合以下规范条文要求：•结构安全：验收人员应对悬挑梁的结构安全性进行检查，确保其能够承受设计荷载，并满足规范要求。
•外观质量：验收人员应对悬挑梁的外观质量进行检查，包括表面平整度、裂缝等情况。
•尺寸偏差：验收人员应测量悬挑梁的尺寸，与设计要求进行对比，评估尺寸偏差是否在允许范围内。
•钢筋质量：验收人员应检查悬挑梁的钢筋质量，包括钢筋配筋是否符合设计要求、钢筋表面是否存在锈蚀等情况。
16G101建筑图集解析（六）——悬挑梁、非框架梁钢筋下料计算式
16G101建筑图集解析（六）——悬挑梁、非框架梁钢筋下料计算式一、悬挑梁的钢筋计算式1．挑梁上部钢筋计算悬挑梁通常按以下方式进行配筋，如图1-1所示。
图1-1 悬挑梁配筋图悬挑梁上部钢筋长度＝净跨长+左支座锚固长度+12d-保护层厚度2．悬挑梁下部钢筋计算悬挑梁下部钢筋长度＝净跨长+左支座锚固长度3．端支座负筋计算端支座负筋长度（第一排）＝净跨长/3+支座锚固长度端支座负筋长度（第二排）＝净跨长/4+支座锚固长度4．悬挑跨跨中钢筋计算悬挑跨跨中钢筋长度＝第一跨净跨长/3+支座宽+悬挑净跨长+12d-保护层二、屋面框架梁钢筋计算屋面框架梁纵向钢筋构造如图1-2所示。
图1-2 屋面框架梁纵向钢筋构造屋面框架除上部通长筋和端支座负筋弯折长度伸至梁底，其他钢筋的算法和楼层框架梁相同。
（1）屋面框架梁上部贯通筋长度屋面框架梁上部筋长度＝通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）*2（2）屋面框架梁上部第一排负筋长度屋面框架梁上部第一排端支座负筋长度＝净跨Lnl/3+（左端支座宽-保护层）+弯折（梁高-保护层）（3）屋面框架梁上部第二排负筋长度屋面框架梁上部第二排端支座负筋长度＝净跨Lnl/4+（左端支座宽-保护层）+弯折（梁高-保护层）三、非框架梁钢筋计算非框架梁配筋构造，见图1-3图1-3 非框架梁配筋构造非框架梁上部纵筋长度＝通跨净长l n+左支座宽+右支座宽-2*保护层厚度+2*15d1．非框架梁为弧形梁时当非框架梁直锚时：下部通长筋长度＝通跨净长l n+2*l a当非框架梁不为直锚时：下部通长筋长度＝通跨净长l n+左支座宽+右支座宽-2*保护层厚度+2*15d非框架梁端支座负筋长度＝l n/3+支座宽-保护层厚度+15d非框架梁中间支座负筋长度＝max（l n/3，2l n/3）+支座宽2．非框架梁为直梁时下部通长筋长度＝通跨净长l n+2*12d当梁下部纵筋为光圆钢筋时下部通长筋长度＝通跨净长l n+2*15d非框架梁端支座负筋长度＝l n/5+支座宽-保护层厚度+15d当端支座为柱、剪力墙、框支梁或深梁时非框架梁端支座负筋长度＝l n/3+支座宽-保护层厚度+15d非框架梁中间支座负筋长度＝max（l n/3，2l n/3）+支座宽。
纯悬挑梁和各类梁的悬挑端配筋构造
纯悬挑梁钢筋构造
11G101-1第89页悬挑存在问题分析及解决问题之建议1图集的给出的构造做法第一排钢筋之角筋伸到自由端端部-30mm（砼保护层）后90度下弯12d；第一排钢筋之非角筋当梁长l＜4hb时，不伸到自由端端部-30mm后90度下弯12d，而是在适当位置45°斜向弯到梁底钢筋位置，沿梁底钢筋方向前行至自由端端部-30mm处收头。
第二排钢筋在0.75l处45°斜向弯到梁底钢筋位置，沿梁底钢筋方向前行10d 处收头。
2存在问题我们以11G101-1第34页4轴KL4（3A）250×700为例，来看看这样存在什么问题。
外伸端净长=2400-150=2250mm，其0.75l=0.75×2250=1887.5mm。
外伸端净长=2400-150=2250mm＜4hb=4×700=2800mm。
第一排钢筋之角筋伸到自由端端部-30mm后90度下弯12d，毫无问题；第一排钢筋之非角筋当梁长l＜4hb时，不伸到自由端端部-30mm后90度下弯12d，而是在适当位置45°斜向弯到梁底钢筋位置，沿梁底钢筋方向前行至自由端端部-30mm处收头。
问题出来了，请看：自自由端反演，下弯点到自由端的长度：L2宽度250（封口梁宽度）+50=300mm，推进一个45度之投影长度=700-50=650mm，就是上部的起弯点，此点距自由端尺寸是650+300=950mm，距固定端尺寸=2250-950=1300mm。
第一排的起弯点1300＜第二排的起弯点0.75l=0.75×2250=1887.5mm。
这是第一个问题。
再看第二排钢筋，在1887.5处下弯+650+10d=1887.5+650+220=2557.5mm；2557.5mm-2250mm=307.5mm——超过梁净长307.5mm这是第二个问题。
还有，自由端进来50mm开始，必须设置箍筋，图上没提及，这是第三个问题。
