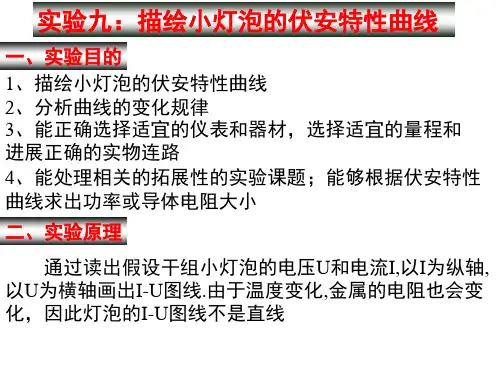

实验九：描绘小灯泡伏安特性曲线

五. 数据处理
次数n 1 2 3 4 5 6
1.根据表格读取数据电压U
电流I
2.作I－U图像:
(1).以I为纵轴，U为横轴，选择适当标度
(2).根据数据描点，用平滑曲线 1
R
六. 本卷须知
1、本实验要作出I-U图线,要求测出一组包括零在内的电压、电流值，应采用分压接法
三.实验器材
直流电源、开关、滑动变阻器、小灯泡、电压表、电流表、导线等
测量电路
Rx
控制电路
0
四.实验电路 1.测量电路：
测量电路
Rx
小灯泡电阻较小
一般选择外接法
控制电路
0
2.控制电路：
因为要做I-U图像，要大范围获取数据，用分压法
0 ~U (1)分压接法特点：调压范围大
(2).滑动变阻的选择:一般选比待测电阻稍小的即:RX>R滑
2、因被测小灯泡电阻较小,与电流表内阻相近，应采用外接法
3、开场时应使小灯泡的电压从0逐渐增大，注意电压不要超过灯泡的额定电压
4、作I-U图时，选择适宜标度，尽量使测量数据画出的图线占满坐标纸。连线一定用平滑的曲线，不能画成折线
1、在“描绘小电珠的伏安特性曲线〞实验中，用导线a、b、c、d、
e、f、g和h按甲图所示方式连接好电路，电路中所有元器件都完好，
且电压表和电流表已调零．闭合开关后：
〔1〕假设不管怎样调节滑动变阻器，小电珠亮度能发生变化，但
g 电压表、电流表的示数总不能为零，那么可能是
导线断路．
〔2〕某同学测出电源和小电珠的U-I图线如乙图所示，将小电珠和
电Ω．阻R串联后接到电源上，要使电路中电流为1.0A，那么R0=.8
实验九：描绘小灯泡的伏安特性曲线

描绘小灯泡的伏安特性曲线

3).把测量回路一上一下连到变阻器上。
故应选用电流表外接
法来避免电流表内阻 A
过大分压作用.
3.实验电路图:
－ 0．6 3
d
c
实验步骤: 1.按电路图把实物器材正确连成电路
2. 滑动变阻器的滑片P先置于最小值处(最左端).电路经可检查无误后,闭合开关. 3.缓慢移动滑片P,使电流表读数为某一值(如 0.1A)时,记下这时电流表和电压表的读数. 4.继续移动滑片P,使电流表的读数增大为另一值时,再记下此时电流表和电压表的读数.
U/V
32Leabharlann 100.1 0.2 0.3
I/A
U/V
3 2 1
0
0.1 0.2 0.3
I/A
返回
1.通过实验描绘：一个“2.5V，0.2W”小灯泡的伏安
特性曲线，可供选择的仪器有
A.0～0.6A，电阻为0.2Ω的电流表
B.0～100mA,电阻为5Ω的电流表
C.0~3V,电阻为10KΩ的电压表
D.0~15V,电阻为50KΩ的电压表
I/A 0 U/V 0
0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
I/A
⑸分析方格纸内的小灯泡的IU曲线,可知小灯泡的电阻随I变
大而变大 (填“变大”、“变
E.最大电阻为20Ω额定电流为1.0A的滑动变阻器
F.最大电阻为1KΩ额定电流为0.1A的滑动变阻器
G.蓄电池6V、导线、电键
要求实验灯泡电压从零逐渐增大到额定电压。
（1）电压表应选 C .

物理人教版选修3-1课件：第二章实验描绘小灯泡的伏安特性曲线

(1)完成下列实验步骤:
①闭合开关前,调节滑动变阻器的滑片,应停留在滑动变阻器
(选填“左”或“右”)端。
②闭合开关后,逐渐移动变阻器的滑片,增加小灯泡两端的电压,记
录电流表和电压表的多组读数,直至电压达到额定电压。
-16-
实验:描绘小灯泡的伏安特性曲线
探究突破
典例剖析
典例剖析
当堂检测
③记录如下一组U和I的数据,断开开关。根据实验数据在下图中
升高而增大。
-10-
实验:描绘小灯泡的伏安特性曲线
探究突破
探究突破
典例剖析
当堂检测
4.误差分析
(1)系统误差:由于电压表不是理想电表,内阻并非无穷大,对电路
的影响会带来误差。
(2)测量误差:测量时读数带来误差。
(3)作图误差:在坐标纸上描点、作图带来误差。
5.注意事项
(1)本实验要作I-U图线,要求测出多组包括零在内的电压值、电
所示。
-22-
实验:描绘小灯泡的伏安特性曲线
E.滑动变阻器(5 Ω,10 A)
F.滑动变阻器(500 Ω,0.2 A)
(1)实验中电压表应选用
,电流表应选用
。(用
字母序号表示)
(2)为使实验误差尽量减小,要求小电珠两端的电压从零开始变化
且多取几组数据,滑动变阻器应选用
(用字母序号表示)。
-12-
实验:描绘小灯泡的伏安特性曲线
探究突破
典例剖析
VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
VIP有效期内享有搜索结果页以及文档阅读页免广告特权，清爽阅读没有阻碍。
多端互通
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。

实验：描绘小灯泡的伏安特性曲线

说一说
由图线可以看出，二极管具有单向导电性，加正向电压时，二极管电阻较小，通过二极管的电流较大；如果给二极管加反向电压，当电压较小时，几乎没有电流；当电压增大到一定程度时，电流迅速增大，此时的电压称为反向击穿电压．图象中，随着正向电压的增大，图线斜率增大，表示其电阻随正向电压的增大而减小.
了解：二极管的单向导电性
本实验中为什么要采用电流表外接法？
思考
提示：实验时，仔细观察小灯泡的铭牌，可以比较容易算出小灯泡正常发光时的电阻，一般为几欧或十几欧，与电流表的内阻差不多大，比电压表的内阻要小得多，电压表的分流作用可以忽略，所以在实验中采用了电流表的外接法．
03
02
01
提示：本实验的目的是要绘制小灯泡的伏安特性曲线，这就要求小灯泡上的电压从零开始，测出多组数据进行描点，因此要采用滑动变阻器分压接法．
实验器材
小灯泡、电压表、电流表、滑动变阻器、学生电源、开关、导线若干。
PART.01
确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按原理图所示的电路图连接好实验电路。
实验步骤
a b S
01
03
02
实物连接
演示实验
数据处理及结论
小灯泡的I-U图线是一条曲线，如图所示，曲线上的点和坐标原点连线的斜率随电压的增大而减小，说明灯丝的电阻随温度的升高而增大。
1、在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V，1.5 W”的小灯泡、导线和开关外，还有：
B
D
F
A
C
E
直流电源6 V(内阻不计)
直流电流ቤተ መጻሕፍቲ ባይዱ0～300 mA(内阻约为5 Ω)
滑动变阻器10 Ω，2 A

人教版物理选修31课件：描绘小灯泡的伏安特性曲线实验 (共21张PPT)

(1)在做实验时，构成的实物电路如图所示：请指出实物电路中的错误之处： Ⅰ_________________Ⅱ_________________.
有效设问引入新课
设计方案突破难点
实验操作注重细节
归纳结论揭示本质
典例演练强化应用
(2)如图所示为某同学根据正确的实验电路图所测的几组数据画出的I－U图象，图象是一条曲线而不是直线的原因是_________________；从图象中可求得小灯泡正常发光时的电阻是________Ω.
谢谢观赏
You made my day!
我们，还在路上……
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另一眼睛看到纸的背面。2022年4月10日星期日2022/4/102022/4/102022/4/10 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/102022/4/102022/4/104/10/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/102022/4/10April 10, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
典例演练强化应用
例题.在做“描绘小灯泡的伏安特性曲线”实验中，采用的仪器有：电源E(电动势6V，内阻不计)；额定电压 4.0V的小灯泡L；电流表A(量程0.6A，内阻约2Ω)；电压表V(量程5V，内阻约15kΩ)；滑动变阻器R(最大阻值 15Ω)；开关S，导线若干．实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调．
3 通过问题，引发学生的思考，培养学生的分析归纳能力 4 通过电学实验培养学生严谨的科学探究精神

描绘小灯泡的伏安特性曲线实验

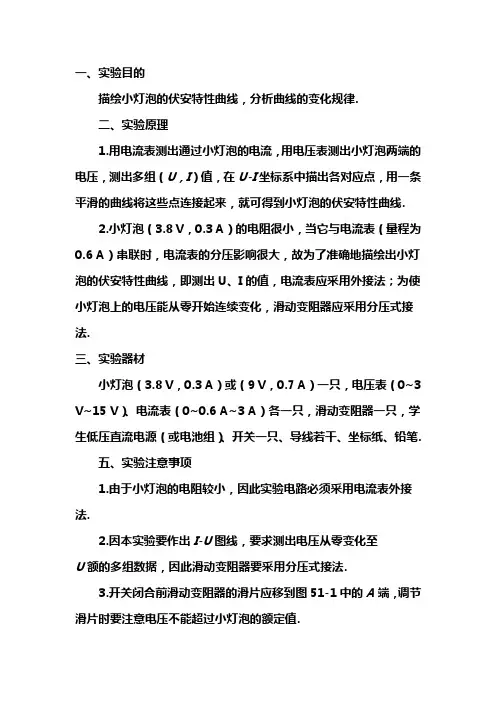

一、实验目的描绘小灯泡的伏安特性曲线，分析曲线的变化规律.二、实验原理1.用电流表测出通过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组（U，I）值，在U-I坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来，就可得到小灯泡的伏安特性曲线.2.小灯泡（3.8 V，0.3 A）的电阻很小，当它与电流表（量程为0.6 A）串联时，电流表的分压影响很大，故为了准确地描绘出小灯泡的伏安特性曲线，即测出U、I的值，电流表应采用外接法；为使小灯泡上的电压能从零开始连续变化，滑动变阻器应采用分压式接法.三、实验器材小灯泡（3.8 V，0.3 A）或（9 V，0.7 A）一只，电压表（0~3 V~15 V）、电流表（0~0.6 A~3 A）各一只，滑动变阻器一只，学生低压直流电源（或电池组）、开关一只、导线若干、坐标纸、铅笔.五、实验注意事项1.由于小灯泡的电阻较小，因此实验电路必须采用电流表外接法.2.因本实验要作出I-U图线，要求测出电压从零变化至U额的多组数据，因此滑动变阻器要采用分压式接法.3.开关闭合前滑动变阻器的滑片应移到图51-1中的A端，调节滑片时要注意电压不能超过小灯泡的额定值.4.实验中各组读数要选择均匀，间隔大致相等，作图时两坐标轴的标度要适当，使图线不会偏向一边或过小或过大.5.画I-U曲线时，不能画成折线，而应画成平滑的曲线，偏差较大的点应舍弃.一、仪器的选择与电路的设计1.电学实验中仪器的选择方法（1）基本原则①安全——不损坏实验器材.②精确——尽可能减少实验误差.③方便——便于实验操作、读数和数据处理.（2）实验仪器的选取①电源允许的最大电流要大于电路中的实际电流.②用电器的额定电流应大于或等于通过它的实际电流.③电压表和电流表的量程不能小于被测电压和电流的最大值，一般两表的指针应指到满偏刻度的12至满偏之间的位置为宜.2.滑动变阻器的两种接法及选择方二、螺旋测微器2.原理：精密螺纹的螺距是0.5 mm，即K每旋转一周，P前进或后退0.5 mm，可动刻度分成50等份，每一等份表示0.01 mm，即可动刻度每转过一等份，P前进或后退0.01 mm.因此，从可动刻度旋转了多少等份就知道长度变化了多少个0.01 mm.用它测量长度，可以精确到0.01 mm，还可以估读到0.001 mm（即毫米的千分位），因此螺旋测微器又称为千分尺.3.读数方法：先从固定刻度G上读出半毫米整数倍的部分，不足半毫米的部分由可动刻度读出，即看可动刻度上的第几条刻度线与固定刻度线上的横线重合，从而读出可动刻度示数（注意估读），即有：测量长度=固定刻度示数+可动刻度示数×精确度（注意单位为mm）.如图50-5所示，固定刻度示数为2.0 mm，不足半毫米而从可动刻度上读的示数为14.5格，最后的读数为：2.0 mm+14.5×0.01mm=2.145 mm.图50-54.注意事项（1）测量前需校对零点：先使测砧A与测微螺杆并拢，观察可动刻度的零刻度线与固定刻度的轴向线是否重合，以及可动刻度的边缘与固定刻度的零刻度是否重合，否则应加以修正.2）读数时，除注意观察毫米整数刻度线外，还要特别注意半毫米刻度线是否露出.螺旋测微器要估读，以毫米为单位时要保留到小数点后第三位.（3）测量时，当螺杆P快要接触被测物体时，要停止使用粗调旋钮K，改用微调旋钮K′，当听到“咔、咔”响声时，停止转动微调旋钮K ′，并拧紧固定旋钮.这样做既可以保护仪器，又能保证测量结果的准确.（2）在不知道Rx 、RV 、RA 的大约值时，可用试触法.如图50-8所示，触头分别接触a 、b ，如表变化大，说明表分压大，应选外接法；如表变化大，说明表分流大，应选内接法.2.电流表内接法与外接法的选择方法内接法外接法电路图误差分析电流表分压 U 测＝U x ＋U A 电压表分流I 测＝I x ＋I V 电阻测量值 R 测＝U 测I 测＝R x ＋R A >R x测量值大于真实值R 测＝U 测I 测＝R x R VR x ＋R V <R x测量值小于真实值适用条件R x >R A R VR x <R A R V(1)直接比较法：当R x≫R A时用内接法；当R x≪R A时用外接法．本实验一般选择3伏电源，3伏挡伏特表(内阻为3千欧或1千欧)，安培表0.6安挡(内阻约为0.1欧)，金属丝电阻大约5～10欧，显然应取外接法，但待测电阻往往很不直观，这就需要用下面两种方法确定测量电路．(2)临界值计算法：由误差理论知当R x＝R A R V时，内接法、外接法一样，我们称R A R V为临界值；R x>R A R V时，可用内接法；R x<R A R V时，可用外接法．(3)测试判断法：当R x、R A、R V大约值都不清楚就用测试判断法．如图1所示，将单刀双掷开关S分别接触a点和b点，若看到安培表示数变化比伏特表示数变化大，则说明伏特表分流影响较大，应该选内接法；若伏特表示数变化比安培表示数变化大，则说明安培表分压影响较大，应该选外接法．二、限流电路和分压电路1.限流电路如图3所示，实际上滑动变阻器的右边部分并没有电流流过．该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围：U≥U用≥UR用R0＋R用；电流调节范围：UR用≥I用≥UR0＋R用.即电压和电流不能调至零，因此调节范围较小．要使限流电路的电压和电流调节范围变大，可适当增大R0.另外，使用该电路时，在接通前滑片P置于电阻最大的位置．2.分压电路如图4所示，实质上滑动变阻器的左边部分与R用并联后再与滑动变阻器的右边串联．注意滑动变阻器的两端都有电流流过，且电流不相同．该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围为U≥U用≥0，即电压可调到零，电压调节范围大．电流调节范围为ER用≥I用≥0.使用分压电路，当R0<R用时，调节性能好．通电前，滑片P置于A端，使U用＝0.3.两种用法的选择如果滑动变阻器的额定电流够用，在下列三种情况下必须采用分压接法：(1)用电器的电压或电流要求从零开始连续可调．(2)要求用电器的电压或电流变化范围大，但滑动变阻器的阻值小．(3)采用限流接法时限制不住，电表总超量程，用电器总超额定值．在安全(I滑额够大，仪表不超量程，用电器上的电流、电压不超额定值，电源不过载)、有效(调节范围够用)的前提下，若R用≤R0，原则上两种电路均可采用，但考虑省电、电路结构简单，可优先采用限流接法；而若R用≫R0，则只能采用分压电路．三、电表的选择与读数1.电表的选择实验中，电表的选择首先要估算电路中电流、电压的调节范围，依据电压、电流的调节范围选择电表．一般依据下列原则：(1)在不超过量程的前提下，选择小量程电表． (2)电表的读数一般不应小于量程的13.2.电表的读数方法最小分度是“1”的电表，测量误差出现在下一位，下一位按110估读，如最小刻度是1 mA 的电流表，测量误差出现在毫安的十分位上，估读到十分之几毫安．最小分度是“2”或“5”的电表，测量误差出现在同一位上，同一位分别按12或15估读．如学生用的电流表0.6 A 量程，最小分度为0.02 A ，误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格读数，以安培为单位读数时，百分位上的数字可能为0、1、2…9；学生用的电压表15 V 量程，最小分度为0.5 V ，测量误差出现在伏特的十分位上，。
