常规燃气工程竣工图绘制要求
常规燃气工程竣工图绘制要求
常规燃气工程竣工图绘制要求
1．目的
为了科学、有效地管理管网数据，保证竣工图纸绘制规范性、准确性，特制定本要求。
2．适用范围: 本要求适用于各燃气公司常规燃气工程竣工图的绘制。
3．竣工图纸绘制所需基础资料的收集要求
3.1工程施工前要求燃气公司在办理中压管线路由时，应向相关部门索取标有城市地理坐标和地面绝对标高的道路规划蓝图（最好是电子地图）
3.2工程施工中的要求施工技术人员必须准确记录各项施工数据：如管径、标高、埋深、相对桩号、焊缝位置、间距、关键控制点与地表永久性建筑的相对位置等。
3.3工程项目中包含穿越工程时，施工技术人员要将穿越管线的
常规燃气工程竣工图绘制要求
位置、曲线、深度等各项参数详细记录，工程项目建设完毕后，穿越工程的竣工图纸与其他工程竣工图纸共同组卷、归档。4．竣工图的绘制

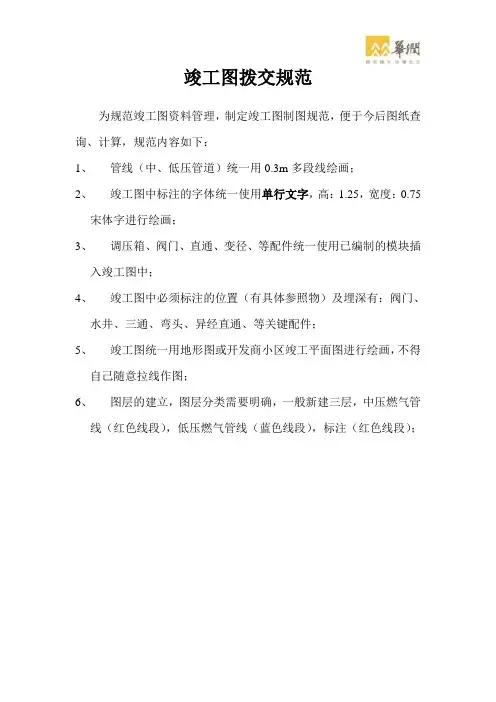

4.1绘图基本要求
4.1.1执行“燃气工程制图标准CJJ/T 130- —2009”中的“绘图基本要求”各条款。其中管线应用粗实线绘制，建筑、道路应用细实线绘制，所有工程都需绘制竣工图；
4.1.2竣工图纸采用计算机绘制的底图蓝晒图，不得用修改的施工图当做竣工图，图幅采用国家标准图幅（规格为
A0,A1,A2,A3,A4 ），计算机出图必须清晰，不得使用计算机所出图纸的复印件，所有竣工图均应加盖竣工图章。
4.2竣工图分类及要求
4.2.1 分类
1）中压燃气干线竣工图。
2）中、低压燃气管网竣工图。
3）户内燃气管道竣工图。
4）燃气调压计量站竣工图。
4.2.2要求
1）一般要求：⑴施工图上包括的各项内容在竣工图上都要有所反映；⑵凡竣工工程与施工图不符的地方，都要在竣工图中标注；⑶竣工图应真实、准确。
2）具体要求：
常规燃气工程竣工图绘制要求
⑴中压燃气干线竣工图
a.包括平、纵断面图、必要的横断面图、节点详图、材料表及竣工简要说明。
b.平面图上需重新标注里程、建筑物规划红线、道路中心线及座标、使用燃气的建筑物单位楼号及座标、与建筑相联的尺寸、
常规燃气工程竣工图绘制要求
地下建筑物的相对位置、水平转弯角度、 拐点（包括里程、 位置 和高度）、管道与道路中心及其和相邻管道的距离、管道拐点、 阀门、调压设施、附属设备、电子标签与道路、建筑物、焊口及 建
筑物
图例：两边栓点
（栓点：通过给出的两个距离能确定出调压箱一点的准确位置， 图例为两边栓点，还有点边栓点，两点栓点，点角栓点等） c. 纵断面图需重新标注里程、管径、长度、坡度、桩号、转弯 角度、节点详图、 附件位置、 建筑物相对尺寸、 管道标高、 埋深、 防腐等级、纵向拐点、阀门及凝水缸位置及规格型号。
d. 材料表应按实际使用的材料填写并标注生产厂家。
e. 竣工工程简要说明应包括工程概况（如管径、规格、防腐等 级、
阀门、 凝水缸数量、 管线全长、 与路中心线距离及特殊情况说明 等）。
⑵中、低压燃气小区管网竣工图
a. 包括平面图、必要的轴侧图、节点详图、材料表及竣工工程 简
其它管道的距离栓点（给出的距离能栓定一个点） 法（架空、埋地、砌沟、顶管等要标注在管道旁）
。管道敷设
方 1500mm
■ （调压
箱） 1000mm
常规燃气工程竣工图绘制要求
要说明。
b.平面图标注管道拐点；管道、阀门及凝水缸栓点（给出的距离能栓定一个点）；管道长度；建筑层数、户数；管道、阀门、调压箱及凝水缸规格、型号等。管道敷设方法（架空、埋地、砌沟、顶管等要标注在管道旁）。
c.竣工工程简要说明应包括工程概况（如用气地点、户数、调压器规格型号等）及特殊情况说明。
⑶户内燃气管网竣工图
a.包括户内燃气管道平面图、轴侧图及竣工工程简要说明。
b.平面图上需标注管道、燃气表、灶具的平面位置，公福户大灶的规格、型号、产地、耗气量等。
c.轴侧图上需标注管道规格、燃气表型号及管道、仪表、阀门、管件的标高，套管规格、长度等。管道敷设方法（架空、埋地、砌沟等要标注在管道旁）。
d.竣工工程简要说明包括工程概况（如用户数、用气设备情况、燃气表规格等及特殊情况说明）。
⑷调压计量站竣工图
a.包括平面图、断面图、工艺流程图及竣工工程简要说明。
b.平面图上需标注管道、调压及计量设施的平面位置。
c.工艺流程图上需标注设备规格（也可单独表示）及管道、阀门、调压计量设施等。管道敷设方法（架空、埋地、砌沟、顶管等要标注在管道旁）。
常规燃气工程竣工图绘制要求
d.竣工工程简要说明应包括用气设备规格型号、耗气量、用气压力说明及调压计量设施规格型号、产地、运行工艺说明等。
4.3改线和零散工程平面图标注管道拐点；管道、阀门及凝水缸栓点；管道长度；管道、阀门、调压箱、凝水缸规格、型号及管网设备相对于永久性建筑的相对距离（给出的距离能栓定一个点）。管道敷设方法（架空、埋地、砌沟、顶管等要标注在管道旁）。竣工工程简要说明应包括工程概况（如用气地点、户数、调压器规格等）及特殊情况说明。
4.4竣工图与竣工图之间管线的衔接要有明确的标识。
4.5竣工图纸按一定的比例绘制，且比例尺要标注在上面。
4.6在绘制竣工图过程中，如果有标注过多的地方，也可以在图上另加说明（说明要清晰、明确）。
5. 竣工图纸检测验收
竣工验收时，通过雷迪、全站仪、GPS定位仪、电子标签检测仪等检测工具核定埋地管线位置与图纸标示是否相符，不相符的要在原竣工图上修改，由修改人签字，并加盖竣工图章，变动量超过原图纸30％，应重新绘制竣工图。
