转速、电流双闭环直流调速系统设计
转速电流双闭环控制直流调速系统的课程设计

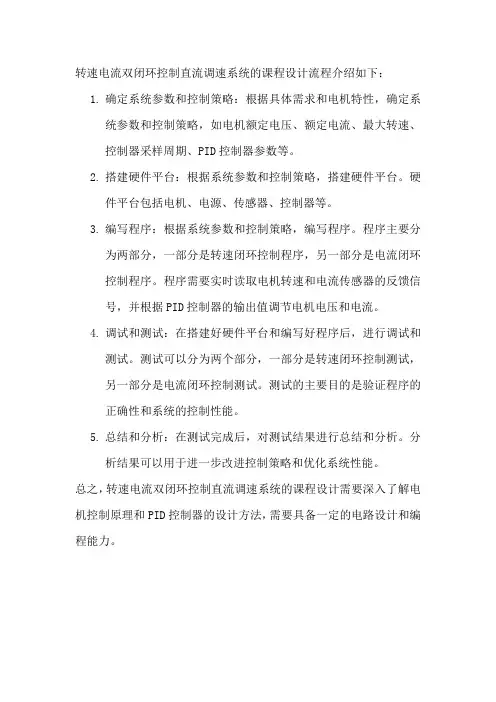

转速电流双闭环控制直流调速系统的课程设计流程介绍如下：
1.确定系统参数和控制策略：根据具体需求和电机特性，确定系
统参数和控制策略，如电机额定电压、额定电流、最大转速、控制器采样周期、PID控制器参数等。
2.搭建硬件平台：根据系统参数和控制策略，搭建硬件平台。
硬
件平台包括电机、电源、传感器、控制器等。
3.编写程序：根据系统参数和控制策略，编写程序。
程序主要分
为两部分，一部分是转速闭环控制程序，另一部分是电流闭环控制程序。
程序需要实时读取电机转速和电流传感器的反馈信号，并根据PID控制器的输出值调节电机电压和电流。
4.调试和测试：在搭建好硬件平台和编写好程序后，进行调试和
测试。
测试可以分为两个部分，一部分是转速闭环控制测试，另一部分是电流闭环控制测试。
测试的主要目的是验证程序的正确性和系统的控制性能。
5.总结和分析：在测试完成后，对测试结果进行总结和分析。
分
析结果可以用于进一步改进控制策略和优化系统性能。
总之，转速电流双闭环控制直流调速系统的课程设计需要深入了解电机控制原理和PID控制器的设计方法，需要具备一定的电路设计和编程能力。
双闭环直流调速系统的设计
双闭环直流调速系统设计一、系统组成与数学建模1）系统组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。
二者之间实行嵌套（或称串级）联接如下图所示。
L+-图中，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
为了获得良好的静、动态性能，转速和电流两个调节器一般都采用P I 调节器，这样构成的双闭环直流调速系统的电路原理图示于下图。
图中标出了两个调节器输入输出电压的实际极性，它们是按照电力电子变换器的控制电压U c为正电压的情况标出的，并考虑到运算放大器的倒相作用。
2）数学建模图中W ASR(s)和W ACR(s)分别表示转速调节器和电流调节器的传递函数。
如果采用PI调节器，则有ss K s W i i iACR 1)(ττ+= ss K s W n n nASR 1)(ττ+=二、 设计方法采用工程设计法 1、设计方法的原则： （1）概念清楚、易懂； （2）计算公式简明、好记；双闭环直流调速系统的动态结构图（3）不仅给出参数计算的公式，而且指明参数调整的方向； （4）能考虑饱和非线性控制的情况，同样给出简单的计算公式； （5）适用于各种可以简化成典型系统的反馈控制系统。
2、工程设计方法的基本思路:（1）选择调节器结构,使系统典型化并满足稳定和稳态精度。
（2）设计调节器的参数，以满足动态性能指标的要求。
一般来说，许多控制系统的开环传递函数都可表示为∏∏==++=n1i irm1j j )1()1()(s T ss K s W τ上式中，分母中的 sr 项表示该系统在原点处有 r 重极点，或者说，系统含有 r 个积分环节。
根据 r=0，1，2，……等不同数值，分别称作0型、I 型、Ⅱ型、……系统。
双闭环直流调速系统ACR设计

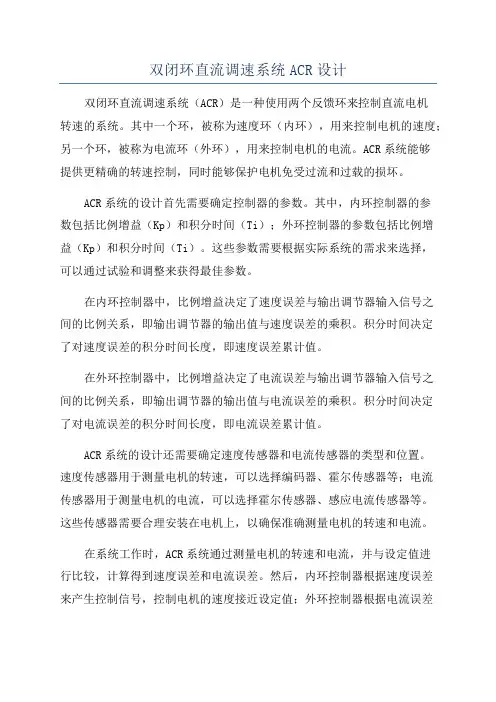

双闭环直流调速系统ACR设计双闭环直流调速系统（ACR）是一种使用两个反馈环来控制直流电机转速的系统。
其中一个环，被称为速度环（内环），用来控制电机的速度；另一个环，被称为电流环（外环），用来控制电机的电流。
ACR系统能够提供更精确的转速控制，同时能够保护电机免受过流和过载的损坏。
ACR系统的设计首先需要确定控制器的参数。
其中，内环控制器的参数包括比例增益（Kp）和积分时间（Ti）；外环控制器的参数包括比例增益（Kp）和积分时间（Ti）。
这些参数需要根据实际系统的需求来选择，可以通过试验和调整来获得最佳参数。
在内环控制器中，比例增益决定了速度误差与输出调节器输入信号之间的比例关系，即输出调节器的输出值与速度误差的乘积。
积分时间决定了对速度误差的积分时间长度，即速度误差累计值。
在外环控制器中，比例增益决定了电流误差与输出调节器输入信号之间的比例关系，即输出调节器的输出值与电流误差的乘积。
积分时间决定了对电流误差的积分时间长度，即电流误差累计值。
ACR系统的设计还需要确定速度传感器和电流传感器的类型和位置。
速度传感器用于测量电机的转速，可以选择编码器、霍尔传感器等；电流传感器用于测量电机的电流，可以选择霍尔传感器、感应电流传感器等。
这些传感器需要合理安装在电机上，以确保准确测量电机的转速和电流。
在系统工作时，ACR系统通过测量电机的转速和电流，并与设定值进行比较，计算得到速度误差和电流误差。
然后，内环控制器根据速度误差来产生控制信号，控制电机的速度接近设定值；外环控制器根据电流误差来产生控制信号，控制电机的电流接近设定值。
这些控制信号通过功率放大器输出到电机，实现对电机速度和电流的控制。
ACR系统的设计需要考虑诸多因素，如电机的负载特性、速度和电流的响应时间、系统的稳定性等。
通过合理选择控制器的参数和传感器的类型和位置，采取适当的控制策略，可以实现高精度、高效率的直流电机调速系统。
直流电动机双闭环调速系统设计
1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。
相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。
双闭环控制那么很好的弥补了他的这一缺陷。
双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。
其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。
正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。
本次课程设计目的就是旨在对双闭环进展最优化的设计。
整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。
共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。
变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。
三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。
为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。
三相桥式全控整流电路的工作原理是当a=0°时的工作情况。
转速、电流双闭环直流调速系统
第2章 转速、电流双闭环直流调速系统和调节器的工程设计方法2.1 转速、电流双闭环直流调速系统及其静特性采用PI 调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，单闭环系统就难以满足需要，这主要是因为在单闭环系统中不能控制电流和转矩的动态过程。
电流截止负反馈环节是专门用来控制电流的，并不能很理想地控制电流的动态波形,图2-1a)。
在起动过程中，始终保持电流（转矩）为允许的最大值，使电力拖动系统以最大的加速度起动，到达稳态转速时，立即让电流降下来，使转矩马上与负载相平衡，从而转入稳态运行。
这样的理想起动过程波形示于图2-1b 。
为了实现在允许条件下的最快起动，关键是要获得一段使电流保持为最大值dm I 的恒流过程。
按照反馈控制规律，采用某个物理量的负反馈就可以保持该量基本不变，那么，采用电流负反馈应该能够得到近似的恒流过程。
应该在起动过程中只有电流负反馈，没有转速负反馈，达到稳态转速后，又希望只要转速负反馈，不再让电流负反馈发挥作用。
2.1.1 转速、电流双闭环直流调速系统的组成系统中设置两个调节器，分别调节转速和电流，如图2-2所示。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
转速和电流两个调节器一般都采用PI 调节器，图2-3。
两个调节器的输出都是带限幅+TG nASRACRU*n+ -U nU iU*i+-U cTAM+-U dI dUPE-MT图2-2 转速、电流双闭环直流调速系统结构ASR —转速调节器 ACR —电流调节器 TG —测速发电机TA —电流互感器 UPE —电力电子变换器内外ni2作用的，转速调节器ASR 的输出限幅电压*im U 决定了电流给定电压的最大值，电流调节器ACR 的输出限幅电压cm U 限制了电力电子变换器的最大输出电压dm U 。
最新版PWM直流调速系统设计
运动控制系统期中作业——转速电流双闭环直流调速系统专业：自动化班级：1102班姓名：鱼*学号：**********日期：2014年05月27日设计题目：转速电流双闭环直流调速系统1.已知参数：某转速电流双闭环直流调速系统采用桥式可逆pwm变换电路供电。
(1)直流电动机:U nom = 220V, I nom = 136A, n nom = 1460r/min,电枢电阻Ra=0.2Ω,允许过载倍数λ= 1.5;(2)电枢回路总电阻:R= 0.5Ω;(3)电枢回路总电感:L= 10mH;(4)电动机轴上的总飞轮力矩:GD2= 22.5N·m2;设计要求:电流超调量σi≤5%,转速无静差;空载起动到额定转速的转速超调量σn≤10%.目录一、引言 (4)二、整体设计思路 (4)三、系统构成和原理 (4)四、各电路设计模块 (5)1.PWM主电路设计--桥式可逆直流脉宽调速系统 (5)2.控制电路--基于SG3525为核心构成的控制电路的设计 (7)3.电流环的设计 (9)4.转速环的设计 (12)5.给定的设计 (15)6.直流稳压电源的设计 (15)7.电动机电源设计 (16)8.转速检测电路设计 (16)9.电流检测电路设计 (16)10.驱动电路设计 (17)11.保护电路设计 (17)五、仿真结果截屏显示 (18)六、参考文献 (21)七.电气原理图 (21)八.设计心得总结 (22)一、引言在电气时代的今天，电动机在工农业生产、人们日常生活中起着十分重要的作用。
直流电机是最常见的一种电机，在各领域中得到广泛应用。
研究直流电机的控制和测量方法，对提高控制精度和响应速度、节约能源等都具有重要意义。
电机调速问题一直是自动化领域比较重要的问题之一。
不同领域对于电机的调速性能有着不同的要求，因此，不同的调速方法有着不同的应用场合。
通过对于理论知识的学习，我们已经深刻的体会到闭环控制系统要优于开环控制系统，然而更深入的学习我们又了解到电流-转速反馈控制的直流调速系统是静、动态特性优良、应用最广的直流调速系统，其性能受到各个领域的关注。
转速﹑电流双闭环直流调速系统
引言目前，转速﹑电流双闭环控制直流调速系统是性能很好﹑应用最广泛的直流调速系统。
我们知道采用转速负反馈和PI调节器的单闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。
故需要引入转速﹑电流双闭环控制直流调速系统，本文着重阐明其控制规律﹑性能特点和设计方法，是各种交﹑直流电力拖动自动控制系统的重要基础。
首先介绍转速﹑电流双闭环调速系统的组成及其静特性，接着说明该系统的动态数学模型，并从起动和抗扰两个方面分析其性能和转速与电流两个调节器的作用。
在实际应用中，电动机作为把电能转换为机械能的主要设备，一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度。
电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响。
因此，调速技术一直是研究的热点。
长期以来，直流电动机由于调速性能优越而掩盖了结构复杂等缺点广泛的应用于工程过程中。
直流电动机在额定转速以下运行时，保持励磁电流恒定，可用改变电枢电压的方法实现恒定转矩调速；在额定转速以上运行时，保持电枢电压恒定，可用改变励磁的方法实现恒功率调速。
采用转速、电流双闭环直流调速系统可获得优良的静、动态调速特性。
在现代化的工业生产中，几乎无处不使用电力拖动装置。
轧钢机、电铲、提升机、运输机等各类生产机械都要采用电动机来传动。
随着对生产工艺，产品质量的要求不断提高和产量的增长，越来越多的生产机械能实现自动调速。
从20世纪60年代以来，现代工业电力拖动系统达到了全新的发展阶段。
这种发展是以采用电力电子技术为基础的，在世界各国的工业部门中，直流电力拖动系统至今仍广泛的应用着。
直流拖动的突出优点在于：容易控制，能在很宽的范围内平滑而精确的调速，以及快速响应等。
在一定时期以内，直流拖动仍将具有强大的生命力。
转速电流双闭环直流调速系统仿真与设计
运动控制系统课程设计题目:转速电流双闭环直流调速系统仿真与设计转速电流双闭环直流调速系统仿真与设计1. 设计题目转速电流双闭环直流调速系统仿真与设计2. 设计任务已知某晶闸管供电的双闭环直流调速系统,整流装置采用三相桥式电路,基本数据如下：1）直流电动机：160V、120A、1000r/min、C e=r,允许过载倍数λ=2）晶闸管装置放大系数：K s=303）电枢回路总电阻：R=Ω4）时间常数：T l=,T m=,转速滤波环节时间常数T on取5）电压调节器和电流调节器的给定电压均为10V试按工程设计方法设计双闭环系统的电流调节器和转速调节器,并用Simulink建立系统模型,给出仿真结果;系统要求：1）稳态指标：无静差2）动态指标：电流超调量σi ≤5%；空载起动到额定转速时超调量σn ≤10%3. 设计要求根据电力拖动自动控制理论,按工程设计方法设计双闭环调速系统的步骤如下：1）设计电流调节器的结构和参数,将电流环校正成典型I型系统；2）在简化电流环的条件下,设计速度调节器的结构和参数,将速度环校正成典型II型系统；3）进行Simulink仿真,验证设计的有效性;4.设计内容1 设计思路：带转速负反馈的单闭环系统,由于它能够随着负载的变化而相应的改变电枢电压,以补偿电枢回路电阻压降的变化,所以相对开环系统它能够有效的减少稳态速降;当反馈控制闭环调速系统使用带比例放大器时,它依靠被调量的偏差进行控制的,因此是有静差率的调速系统,而比例积分控制器可使系统在无静差的情况下保持恒速,实现无静差调速;对电机启动的冲击电流以及电机堵转时的堵转电流,可以用附带电流截止负反馈作限流保护,但这并不能控制电流的动态波形;按反馈的控制规律,采用某个物理量的负反馈就可以保持该基本量基本不变,采用电流负反馈就应该能够得到近似的恒流过程;另外,在单闭环调速系统中,用一个调节器综合多种信号,各参数间相互影响,难于进行调节器的参数调速;例如,在带电流截止负反馈的转速负反馈的单闭环系统中,同一调节器担负着正常负载时的速度调节和过载时的电流调节,调节器的动态参数无法保证两种调节过程均具有良好的动态品质;按照电机理想运行特性,应该在启动过程中只有电流负反馈,达到稳态转速后,又希望只有转速反馈,双闭环调速系统的静特性就在于当负载电流小于最大电流时,转速负反馈起主要作用,当电流达到最大值时,电流负反馈起主要作用,得到电流的自动保护;2双闭环调速系统的组成：a.系统电路原理图图2-1为转速、电流双闭环调速系统的原理图;图中两个调节器ASR和ACR 分别为转速调节器和电流调节器,二者串级连接,即把转速调节器的输出作为电流调节器的输入,再用电流调节器的输出去控制晶闸管整流器的触发装置;电流环在内,称之为内环；转速环在外,称之为外环;两个调节器输出都带有限幅,ASR的输出限幅什U im决定了电流调节器ACR 的给定电压最大值U im,对就电机的最大电流；电流调节器ACR输出限幅电压U cm 限制了整流器输出最大电压值,限最小触发角α;图2－1 双闭环调速系统电路原理图b.系统动态结构图图2-2为双闭环调速系统的动态结构框图,由于电流检测信号中常含有交流分量,须加低通滤波,其滤波时间常数T oi按需要选定;滤波环节可以抑制反馈信号中的交流分量,但同时也给反馈信号带来了延滞;为了平衡这一延滞作用,在给定信号通道中加入一个相同时间常数的惯性环节,称作给定滤波环节;其作用是：让给定信号和反馈信号经过同样的延滞,使二者在时间上得到恰当的配合,从而带来设计上的方便;由测速发电机得到的转速反馈电压含有电机的换向纹波,因此也需要滤波,滤波时间常数用T on表示;根据和电流环一样的道理,在转速给定通道中也配上时间常数为T on的给定滤波环节;T oi—电流反馈滤波时间常数T on—转速反馈滤波时间常数图2－2双闭环调速系统的动态结构图3）按工程设计方法设计双闭环系统的ACR：设计多环控制系统的一般原则是：从内环开始,一环一环地逐步向外扩展;在这里是：先从电流环入手,首先设计好电流调节器,然后把整个电流环看作是转速调节系统中的一个环节,再设计转速调节器;a.确定时间常数整流滤波时间常数T s,三相桥式电路的平均失控时间T s=；电流滤波时间常数T oi,三相桥式电路每个波头的时间是,为了基本虑平波头,应有1～2Toi=,因此取Toi=2ms=；电流环小时间常数T∑i,按小时间常数近似处理,取T∑i=T s+T oi=;b.选择电流调节器结构由设计要求：σi%≤5%,并保证系统稳态电流无误差,因此可按典型I型系统设计,电流调节器选用PI 型,其传递函数为: W ACR s =isis Ki ττ1+ c.校验近似条件电流环截止频率11.135-==s KI ci ω； 晶闸管装置传递函数近似条件为：13ci sw T ≤=,满足近似条件； 忽略反电动势对电流环影响的条件为：ci w ≥满足近似条件； 小时间常数近似条件处理条件为：ci w ≤=, 满足近似条件;d.计算调节器电阻和电容电流调节器原理如图3－1所示,按所用运算放大器取R 0=40kΩ,各电阻和电容值计算如下：,取30k; ,取;-图3－1含给定滤波与反馈滤波的PI 型电流调节器按照上述参数,电流环可以达到的动态指标为：σi %=%<5%,满足设计4按工程设计方法设计双闭环系统的ASR ：a.确定时间常数电流环等效时间常数为20.0074i T s ∑=；转速滤波时间常数Ton ,根据所用测速发电机波纹情况,取Ton=； 转速环小时间常数n T ∑ 按小时间常数近似处理,取n T ∑=20.0174i T Ton s ∑+=;b ．选择转速调节器结构由于设计要求无静差,转速调节器必须含有积分环节；又根据动态要求,应按典型Ⅱ型系统设计速度环,故ASR 选用PI 调节器,其传递函数为：1()n ASR nn s W s K sττ+= c.计算速度调节器参数按跟随和抗干扰性能较好的原则,取h=5,则ASR 的超前时间常数为：50.01740.087n n hT s τ∑==⨯=,转速环开环增益： 2224.39621-∑=+=s T h h K nN 于是,ASR 的比例系数: =d.校验近似条件由转速截止频率：15.341-===s n KN KNcn τωω; 电流环传递函数简化条件： ,满足简化条件; 转速环小时间常数近似条件为： ,满足近似条件;e.计算调节器电阻和电容转速调节原理图如图3－2所示,取040R k =Ω,则,取550k; ,取;图3－2含给定滤波与反馈滤波的PI 型转速调节器-按照上述参数,电流环可以达到的动态指标为：当h=5时,查表得%,虽然不满足设计要求,而实际上,突加阶跃给定时,ASR 饱和,应按退饱和的情况重新计算超调量,实际%,满足设计要求;5内、外开环对数幅频特性的比较图4－1把电流环和转速环的开环对数幅频特性画在一张图上,其中各转折频率和截止频率依次为：13.2700037.011-==∑s i T ,151.570174.011-==∑s n T , 151.34-=s cn ω,15.11087.011-=s n τ; 以上频率一个比一个小,从计算过程可以看出,这是必然的规律;因此,这样设计的双闭环系统,外环一定比内环慢;一般来说,1150~100-=s ci ω,150~20-=s cn ω;从外环的响应速度受到限制,这是按上述方法设计多环控制系统时的缺点;然而,这样一来,每个环本身都是稳定的,对系统的组成和调试工作非常有利;总之,多环系统的设计思想是：以稳为主,稳中求快;L/dBO1/-s ωiT ∑1ciωnT ∑1cn ωnτ1InI-电流内环 n-转速外环图4－1又闭环系统内环和外环的开环对数幅频特性－20－40－20－406 晶闸管的电压、电流定额计算a.晶闸管额定电压U N晶闸管额定电压必须大于元件在电路中实际承受的最大电压Um ,考虑到电网电压的波动和操作过电压等因素,还要放宽2～3倍的安全系数,即按下式选取U N ＝2～3Um ,式中系数2～3的取值应视运行条件,元件质量和对可靠性的要求程度而定;b.晶闸管额定电流I N为使晶闸管元件不因过热而损坏,需要按电流的有效值来计算其电流额定值;即必须使元件的额定电流有效值大于流过元件实际电流的最大有效值;可按下式计算：I N =~2K fb I MAX ;式中计算系数K fb =Kf/由整流电路型式而定,Kf 为波形系数,Kb 为共阴极或共阳极电路的支路数;当α=0时,三相全控桥电路K fb =,故计算的晶闸管额定电流为I N =~2K fb I MAX =~2 ××220×=～,取200A;7平波电抗器计算由于电动机电枢和变压器存在漏感,因而计算直流回路附加电抗器的电感量时,要从根据等效电路折算后求得的所需电感量中,扣除上述两种电感量;a.电枢电感量L M 按下式计算)(2103mH I Pn U K L NN N D M ⨯=P —电动机磁极对数,K D —计算系数,对一般无补偿电机：K D =8~12; b.整流变压器漏电感折算到次级绕组每相的漏电感L B 按下式计算)(100%2mH I U U K L dK BB •= U 2—变压器次级相电压有效值,I d —晶闸管装置直流侧的额定负载电流,K B —与整流主电路形式有关的系数;c.变流器在最小输出电流I dmin 时仍能维持电流连续时电抗器电感量L 按下式计算min2d I U K L •=, K 是与整流主电路形式有关的系数,三相全控桥K 取则L ＝mH.6）进行Simulink 仿真,验证设计的有效性a. 电流闭环的仿真如下图：为了研究系统的参数对动态性能的影响,分别取K I T ∑i =、、、,此时K I 的值也会随之变化,运行仿真,即可得不同K I 值的阶跃响应曲线：图6-1 KT=的阶跃响应曲线图6-2KT=的阶跃响应曲线图6-3 KT=的阶跃响应曲线图6-4 KT=的阶跃响应曲线由曲线可以看出如果要求动态响应快,可取KT=；如果要求系统超调小,则应把KT 的值取小些,可取KT<;无特殊要求,取折中值KT=,,称为最佳二阶系统;图6-1~图6-4反映了PI 调节器的参数对系统品质的影响趋势,在工程设计中,可以根据工艺的要求,直接修改PI 调节器的参数,找到一个在超调量和动态响应快慢上都较满意的电流环调节器;b. 转速环的仿真设计在增加转速环调节后,转速环开环传递函数如下： )1()1()(n 2n N n ++=∑s T s s K s W τ 校正后的调速系统动态结构框图如下所示：其中me n n N T C R K K βτα=;在matlab中搭建好系统的模型,如下图：转速环的仿真设计为满足系统在不同需求下的跟随性与抗扰行能要求,取h的之分别为：3、5、7、9. 用matlab仿真结果如下：图7-1h=3时的阶跃响应曲线图7-2h=5时的阶跃响应曲线图7-3h=7时的阶跃响应曲线图7-4h=9时的阶跃响应曲线由图可以看出：h值越小,动态降落也越小,恢复时间、调节时间也短,抗扰性能也越好,但是,从h<5以后,由于震荡剧烈h越小,恢复时间反而延长,综合起来看,h=5是最佳选择,也即最佳三阶系统;对电流环与转速环都是根据实际需要调节参数的,对比Ⅰ型、Ⅱ型系统可以发现：Ⅰ型系统可以在跟随性上做到超调小,但抗扰性能差；而Ⅱ型系统超调却相对较大,抗扰性能较好;5.设计心得a.通过该次设计,更加熟悉掌握了电流转速双闭环直流调速系统的结构组成以及它的工作原理,加深了对开环、闭环有静差、无静差调速的理解---闭环结构保证系统的稳定性与抗干扰能力；无静差调速则保证系统有较低的稳态误差;b.由此也初步掌握双闭环调节器的整个设计过程,其基本思想是先内环再外环;在结构框图的处理过程中有多处近似处理,简化了传递函数,从而使问题得到简化,因此称为被称为“工程设计方法”,这意味着在实际的应用中,在可以大大简化分析过程却很小影响分析结果的方法是很有价值的;从开环到闭环、从闭环无静差到有静差、从单环到双环着一些列的变化显示人们人知的渐进性;仿真是自己临时捡起matlab课本重新回顾才完成的,仿真的直观的证明了最佳二阶、三阶系统的参数,并再一次体现了matlab在控制中的重要作用,的确是一个很强大的仿真工具;整个仿真过程也加深了自己对电力拖动控制相关知识理解程度,相当于也许经过证明的才是最可靠的;d.由于水平有限,设计中肯定有许多错误和不足的地方,敬请老师指正;6．参考文献【1】陈伯时,电力拖动自动控制系统;机械工业出版社;【2】李荣生,电气传动控制设计指导;;。
双闭环直流调速系统的设计与仿真实验报告
双闭环直流调速系统的设计与仿真实验报告一、系统结构设计双闭环直流调速系统由两个闭环控制组成，分别是速度子环和电流子环。
速度子环负责监测电机的转速，并根据设定值与实际转速的误差，输出电流指令给电流子环。
电流子环负责监测电机的电流，并根据电流指令与实际电流的误差，输出电压指令给电机驱动器，实现对电机转速的精确控制。
二、参数选择在进行双闭环直流调速系统的设计之前，需选择合适的控制参数。
根据实际的电机参数和转速要求，确定速度环和电流环的比例增益和积分时间常数等参数。
同时，还需根据电机的动态特性和负载特性，选取合适的速度和电流传感器。
三、控制策略速度子环采用PID控制器，通过计算速度误差、积分误差和微分误差，生成电流指令，并传递给电流子环。
电流子环也采用PID控制器，通过计算电流误差、积分误差和微分误差，生成电压指令，并输出给电机驱动器。
四、仿真实验为了验证双闭环直流调速系统的性能，进行了仿真实验。
首先，通过Matlab/Simulink建立双闭环直流调速系统的模型，并设置不同转速和负载条件，对系统进行仿真。
然后，通过调整控制参数，观察系统响应速度、稳定性和抗干扰性等指标的变化。
五、仿真结果分析根据仿真实验的结果可以看出，双闭环直流调速系统能够实现对电机转速的精确控制。
当系统负载发生变化时，速度子环能够快速调整电流指令，使电机转速保持稳定。
同时，电流子环能够根据速度子环的电流指令，快速调整电压指令，以满足实际转速的要求。
此外，通过调整控制参数，可以改善系统的响应速度和稳定性。
六、总结双闭环直流调速系统是一种高精度的电机调速方案，通过双重反馈控制实现对电机转速的精确控制。
本文介绍了该系统的设计与仿真实验，包括系统结构设计、参数选择、控制策略及仿真结果等。
仿真实验结果表明，双闭环直流调速系统具有良好的控制性能，能够满足实际转速的要求。
转速电流双闭环的数字式可逆直流调速系统的仿真与设计
转速电流双闭环的数字式可逆直流调速系统的仿真与设计一、设计目的应用所学的交、直流调速系统的基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行运动控制系统的初步设计。
应用计算机仿真技术，通过在MATLAB软件上建立运动控制系统的数学模型，对控制系统进行性能仿真研究，掌握系统参数对系统性能的影响。
在原理设计与仿真研究的基础上，应用PROTEL进行控制系统的印制板的设计，为毕业设计的综合运用奠定坚实的基础。
二、 For personal use only in study and research; not forcommercial use三、四、设计参数1、直流电动机(1)：输出功率为:80W 电枢额定电压220V电枢额定电流 6.12A 额定励磁电流1A额定励磁电压110V 功率因数0.85电枢电阻0.4欧姆电枢回路电感0.954mH电机机电时间常数0.39s 电枢允许过载系数1.5额定转速 3000rpm2、环境条件：电网额定电压:380/220V，电网电压波动:10%环境温度:-40~+40摄氏度，环境湿度:10~90%3、控制系统性能指标：电流超调量小于等于5%空载起动到额定转速时的转速超调量小于等于30%调速范围D＝20，静差率小于等于0.03.三系统方案选择（1）可控电源选择速，在需要高性能可控电力拖动的领域中得到了广泛的应用。
从生产机械要求控制的物理量来看，各种系统往往都通过控制转速来实现的。
因而直流调速系统是最基本的拖动控制系统。
直流变电压调速是直流调速系统用的主要方法，调节电枢供电电压所需的可控制电源通常有3种：①旋转电流机组大、费用高、效率低。
②静止可控整流器③PWM(脉宽调制变换器)或称直流斩波器利用直流斩波器或脉宽调制变换器产生可变平均电压，与V—M系统相比，PWM系统在很多方面有较大的优越性：主电路线路简单，需要的功率器件少，开关频率高；电流容易连续，谐波少，电机损耗及发热都调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；功率开关器件工作在开关状态，道通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率高；直流电源采用不控整流时，电网功率因数比相控整流高。
转速电流双闭环直流调速系统设计
转速电流双闭环直流调速系统设计一、引言直流调速系统是控制直流电机转速的一种常用方法。
在实际应用中，为了提高系统性能，通常采用双闭环控制结构，即转速环和电流环。
转速环用于控制电机转速，电流环用于控制电机电流。
本文将对转速、电流双闭环直流调速系统进行详细设计。
二、转速环设计转速环的主要功能是通过控制电机的转矩来实现对转速的精确控制。
转速环设计步骤如下：1.系统建模：根据电机的特性曲线和转矩方程，建立电机数学模型。
通常采用转速-电压模型，即Tm=Kt*Ua-Kv*w。
2.设计转速环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的转速环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
三、电流环设计电流环的主要功能是控制电机的电流，以确保电机输出的转矩能够满足转速环的要求。
电流环设计步骤如下：1.系统建模：根据电机的特性曲线和电流方程，建立电机数学模型。
通常采用电流-电压模型，即Ia=(Ua-R*Ia-Ke*w)/L。
2.设计电流环控制器：选择适当的控制器类型和参数，比如PID控制器。
根据电机数学模型，可以使用根轨迹法、频域法等进行控制器参数设计。
确定控制器增益Kp、Ki和Kd。
3.闭环仿真：使用仿真软件，进行闭环仿真，验证控制器的性能。
4.实际系统调试：将设计好的电流环控制器实施到实际系统中，进行调试和优化。
根据实际情况对控制器参数进行微调。
四、双闭环控制系统设计在转速环和电流环都设计好的基础上，将两个闭环控制器连接起来，形成双闭环控制系统。
具体步骤如下：1.控制系统结构设计：将电流环置于转速环的前端，形成串级控制结构。
2.系统建模：将转速环和电流环的数学模型进行串联，建立双闭环控制系统的数学模型。
转速电流双闭环pwm—m可逆直流脉宽调速系统实验报告
转速电流双闭环pwm—m可逆直流脉宽调速系统实验报告转速电流双闭环PWM-M可逆直流脉宽调速系统实验报告一、引言直流调速系统是现代工业中常用的电机调速方式之一，在实际应用中具有广泛的使用。
其中，转速电流双闭环PWM-M可逆直流脉宽调速系统是其中一种典型的调速控制方式。
本实验旨在通过搭建转速电流双闭环PWM-M可逆直流脉宽调速系统，研究其调速性能以及运行特点。
二、实验目的1. 理解转速电流双闭环PWM-M可逆直流脉宽调速系统的原理和结构；2. 掌握控制脉宽调制技术在直流电机调速系统中的应用；3. 通过实验验证该调速系统的性能和运行特点。
三、实验原理转速电流双闭环PWM-M可逆直流脉宽调速系统是将转速和电流两个回路分别采用闭环控制的直流调速系统。
其中，转速回路通过传感器对电机转速进行采集，与期望转速进行比较后，经过PID控制器得到转速控制信号，再经过比较器进行与PWM脉宽控制信号进行比较产生控制脉宽；电流回路通过采集直流电机的电流信号，经过PID控制器得到电流控制信号，再与PWM控制脉宽信号进行比较生成最终的输出脉宽。
四、实验步骤1. 搭建转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置；2. 设置期望转速和电流参考值；3. 分别采集电机转速和电流信号；4. 利用PID控制器对转速和电流进行闭环控制；5. 通过比较器生成脉宽控制信号，控制电机转矩；6. 记录实验数据并进行分析。
五、实验结果与分析通过实验，我们可以得到实验数据并进行分析。
其中，我们可以通过比较实际转速与期望转速的差距，来评价转速闭环控制的性能。
同时，通过比较实际电流值与期望电流值之间的差距，来评价电流闭环控制的性能。
根据实验数据，我们可以得到转速与电流控制的准确性、稳定性以及响应速度等指标，评估整个调速系统的性能。
六、结论通过实验，我们成功搭建了转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置，并完成了相关实验。
根据实验结果分析，我们可以评估该调速系统的性能和运行特点。
直流双闭环调速系统设计与仿真
直流双闭环调速系统设计与仿真一、直流双闭环调速系统的基本原理电流环用于控制电机的电流，通过测量电机的电流反馈信号与给定的电流信号进行比较，得到误差信号，然后经过PID控制器计算控制信号，最后通过逆变器输出给电机控制电流。
二、直流双闭环调速系统的设计1.确定系统参数：包括电机的转矩常数，转矩惯量，电感，电阻等参数。
2.设计速度环控制器：根据转速信号和转速误差信号，设计速度环控制器的传递函数。
可以选择PID控制器，也可以选择其他类型的控制器。
3.设计电流环控制器：根据电流信号和电流误差信号，设计电流环控制器的传递函数。
同样可以选择PID控制器或其他类型的控制器。
4.进行系统仿真：将设计好的速度环和电流环控制器加入电机模型，进行系统仿真。
通过调整控制器参数，观察系统的响应特性，可以优化系统性能。
5.调整控制参数：根据仿真结果，调整控制器的参数，使系统响应更加快速、稳定。
三、直流双闭环调速系统的仿真1.定义系统模型：建立直流电机的状态方程，包括速度环和电流环的动态方程。
2.设定系统初始条件和输入信号：设置电机的初始状态和给定的转速信号以及电流信号。
3.选择控制器类型和参数：根据设计要求，选择控制器类型和参数。
可以选择PID控制器，并根据调试经验选择合适的参数。
4.搭建控制系统模型：将速度环和电流环的控制器模型和电机模型连接在一起，构建闭环控制系统模型。
5.进行系统仿真：利用MATLAB或其他仿真软件进行系统仿真，根据给定的转速信号和电流信号，观察系统的响应特性。
四、直流双闭环调速系统的优化1.参数调整：根据仿真结果，调整控制器的参数，使系统的性能得到优化。
可以通过试探法或自适应调节方法进行参数调整。
2.饱和处理：考虑到电机的饱和特性，可以在控制器中添加饱和处理模块，以提高系统的稳定性和抗干扰能力。
3.鲁棒性设计：考虑到系统参数的不确定性，可以采用鲁棒控制方法，提高系统的鲁棒性能。
4.死区补偿：在电机控制中常常会出现死区现象，可以在控制器中添加死区补偿模块，以减小死区对系统性能的影响。
第二章转速、电流双闭环直流调速系统
如采用自适应控制、鲁棒控制等策略，提 高系统对负载扰动的抵抗能力。
加入滤波器
优化系统结构
在系统中加入适当的滤波器，以滤除高频 噪声和干扰信号，提高系统稳定性。
通过改进系统结构或采用先进的控制算法 ，提高系统的稳定性和动态性能。
05
双闭环直流调速系统动态性能分 析
动态性能指标评价
跟随性
系统输出跟随输入指令变化的快速性和准确性，通常由上升时间、 超调量和调节时间等指标来评价。
工程整定法
基于经验公式或实验数据，通过 试凑法调整参数，使系统满足性 能指标要求。
解析法
02
03
仿真法
通过建立系统数学模型，利用控 制理论求解满足性能指标的参数 值。
利用计算机仿真技术，模拟系统 实际运行情况，通过调整参数优 化系统性能。
性能指标评价
稳态误差
反映系统稳态精度，要求稳态误差小 于允许值。
为企业带来了显著的经济效益和 市场竞争力提升。
THANKS
感谢观看
解析法
02
通过建立系统数学模型，利用优化算法求解最优参数。
智能优化算法
03
如遗传算法、粒子群算法等，可自动寻优得到最佳参数组合。
性能指标评价
稳态误差
反映系统稳态精度，越小越好。
调节时间
反映系统从扰动发生到重新达到稳态所需的 时间，应尽可能短。
超调量
反映系统动态过程中的最大偏离量，应尽可 能小。
鲁棒性
传统调速系统存在的问题
传统单闭环调速系统存在调速精度低、动态响应慢等问题， 无法满足现代工业生产的需要。
系统设计方案及实施过程
设计方案：采用转速 、电流双闭环控制策 略，其中转速环为外 环，电流环为内环， 通过PI调节器实现对 电机转速和电流的高 精度控制。
3.4.3双闭环调速系统的工程设计(3)——转速超调量的计算
0.5
0.6
时间（单位：秒）
线性系统与实际系统电枢电流的比较
（一）转速的线性超调与退饱和超调
（2）退饱和超调
n n*
I
II
III
O
t
Id
Idm
IdL
O
t1
t2 t3 t4
t
① 转速达到给定转速之前，ASR饱和， 电流被限制在IdIdm。
（一）转速的线性超调与退饱和超调
（2）退饱和超调
n n*
I
II
（二）退饱和超调计算 退饱和超调计算步骤
①查表获得动态偏差的相对值Cmax/Cb 。 ②计算输出偏差的基准值Cb 。
Cb 2FK2T R
K2 CeTm T Tn
F ( z)IdN
（二）退饱和超调计算
退饱和超调计算步骤
①查表获得动态偏差的相对值Cmax/Cb 。 ②计算输出偏差的基准值Cb 。
转速、电流双闭环直流调速系统 转速超调量的计算
主要内容
01 转速的线性超调与退饱和超调 02 转速的退饱和超调计算表达式
（一）转速的线性超调与退饱和超调
（1）线性超调
-IdL
U*n 1 Tons+1
+
1
ASR
-
Tois+1
Un
U*i
+ ACR
Ks
-
-
Tss+1 Ud0
Ui
Uc
1/R Id Tl s+1 +
结论：
按照线性系统计算的超调称之为线 性超调，典型II型系统的线性超调很大。
但是，目前系统不是线性系统，超调 为退饱和超调。
所以，双闭环调速系统中转速超调 量的考核不适合采用表中数据。
实验二 转速电流双闭环直流调速系统
实验二转速、电流双闭环直流调速系统实验二转速、电流双闭环直流调速系统一、实验目的1．了解转速、电流双闭环直流调速系统的组成。
2．掌握双闭环直流调速系统的调试步骤，方法及参数的整定。
3．测定双闭环直流调速系统的静态和动态性能及其指标。
4．了解调节器参数对系统动态性能的影响。
二、实验系统组成及工作原理双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制，由于调速系统调节的主要参量是转速，故转速环作为主环放在外面，而电流环作为副环放在里面，可以及时抑制电网电压扰动对转速的影响。
实际系统的组成如实验图2-1所示。
~FBCFASWTA RgLIdRMGSL DZSSG GUn*ASRUi*UiACRGTUcVTUd0AMSF 220VUnFBSTG实验图2-1 转速、电流双闭环直流调速系统主电路采用三相桥式全控整流电路供电。
系统工作时，首先给电动机加上额定励磁，改*变转速给定电压Un可方便地调节电动机的转速。
速度调节器ASR、电流调节器ACR 均设有*限幅电路，ASR的输出Ui*作为ACR的给定，利用ASR的输出限幅Uim起限制起动电流的作用；ACR的输出Uc作为触发器TG的移相控制电压，利用ACR的输出限幅Ucm起限制α作用。
min的**当突加给定电压Un时，ASR立即达到饱和输出Uim，使电动机以限定的最大电流Idm加*速起动，直到电动机转速达到给定转速(即Un?Un)并出现超调，使ASR退出饱和，最后稳定运行在给定转速（或略低于给定转速）上。
三、实验设备及仪器 1.主控制屏NMCL-322.直流电动机-负载直流发电机-测速发电机组3. NMCL－18挂箱、NMCL-333挂箱及电阻箱 4.双踪示波器5.万用表四、实验内容1.调整触发单元并确定其起始移相控制角，检查和调整ASR、ACR，整定其输出正负限幅值。
2.测定电流反馈系数β和转速反馈系数α，整定过电流保护动作值。
3.研究电流环和转速环的动态特性，将系统调整到可能的最佳状态，画出Id?f(t)和n?f(t)的波形，并估算系统的动态性能指标（包括跟随性能和抗扰性能）。
转速﹑电流双闭环直流调速系统
—转速反馈系数;—电流反馈系数
实际上，在正常运行时，电流调节器是不会达到饱和状态的。因此，对于静特性来说，只有转速调节器饱和与不饱和两种情况。
1．转速调节器不饱和
这时，两个调节器都不饱和，稳态时，它们的输入偏差电压都是零，因此
由第一个关系式可得
(2-1)
从而得到图2-5所示静特性的CA段。与此同时，由于ASR不饱和， ，从上述第二个关系式可知 。这就是说，CA段特性从理想空载状态的 一直延续到 ，而 一般都是大于额定电流 的。这就是静特性的运行段，它是一条水平的特性。
由图2—1可见，对一个调速系统来说，如果能满足最低转速运行的静差率s，那么，其它转速的静差率也必然都能满足。
图2—1
事实上，调速范围和静差率这两项指标并不是彼此孤立的，必须同时提才有意义。一个调速系统的调速范围，是指在最低速时还能满足所提静差率要求的转速可调范围。脱离了对静差率的要求。任何调速系统都可以得到极高的调速范围；反过来，脱离了调速范围，要满足给定的静差率也就容易得多了。
1）上升时间
在典型的阶跃响应跟随过程中，输出量从零起第一次上升到稳态值 所经过的时间称为上升时间，它表示动态响应的快速性，见图2—2。
图2—2
2）超调量
在典型的阶跃响应跟随系统中，输出量超出稳态值的最大偏离量与稳态值之比，用百分数表示，叫做超调量：
（2—4）
超调量反映系统的相对稳定性。超调量越小，则相对稳定性越好，即动态响应比较平稳。
对于不同的负载电阻L R，测速发电机输出特性的斜率也不同，它将随负载电阻的增大而增大，如图3-4中实线所示。
双闭环调速系统的静特性在负载电流小于 时表现为转速无静差，这时，转速负反馈起主要调节作用。当负载电流达到 时，对应于转速调节器的饱和输出 ，这时，电流调节器起主要调节作用，系统表现为电流无静差，得到过电流的自动保护。这就是采用了两个PI调节器分别形成内﹑外两个闭环的效果。这样的静特性显然比带电流截止负反馈的单闭环系统静特性好。然而，实际上运算放大器的开环放大系数并不是无穷大。静特性的两段实际上都略有很小的静差，见图2-5中的虚线。总之，双闭环系统在突加给定信号的过渡过程中表现为恒值电流调节系统，在稳定和接近稳定运行中表现为无静差调速系统，发挥了转速和电流两个调节器的作用，获得了良好的静、动态品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动控制课程设计
专业：自动化
班级：
姓名：
学号：
指导教师：
2015年07月 16 日
转速、电流双闭环直流调速系统设计
1.设计目的
一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态。
为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。
根据反馈控制规律，要控制某个量，只要引入这个量的负反馈。
因此采用电流负反馈控制过程，起动过程中，电动机转速快速上升，而要保持电流恒定，只需电流负反馈；稳定运行过程中，要求转矩保持平衡，需使转速保持恒定，应以转速负反馈为主。
故采用转速、电流双闭环控制系统。
2.设计任务
某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路；基本数据如下：
(1)直流电动机：220V、160A、1460r/min、Ce=0.129Vmin/r，允许过载倍数λ=1.5；
(2)晶闸管装置放大系数：K s=40；
(3)电枢回路总电阻：R=0.5Ω；
(4)时间常数：T l=0.03s，T m=0.19s；
(5)电流反馈系数：β=0.042V/A；
(6)转速反馈系数：α=0.0068Vmin/r；
试按工程设计方法设计双闭环系统的电流调节器和转速调节器，并用Simulink建立系统模型，给出仿真结果。
3.设计要求
根据电力拖动自动控制理论，按工程设计方法设计双闭环调速系统：
(1)设计电流调节器的结构和参数，将电流环校正成典型I型系统；
(2)分析电流环不同参数下的仿真曲线；
(3)在简化电流环的条件下，设计速度调节器的结构和参数，将速度环校正成典型II型系统；
(4)分析转速环空载起动、满载起动、抗扰波形图仿真曲线
(5)进行Simulink仿真，验证设计的有效性。
4.设计内容

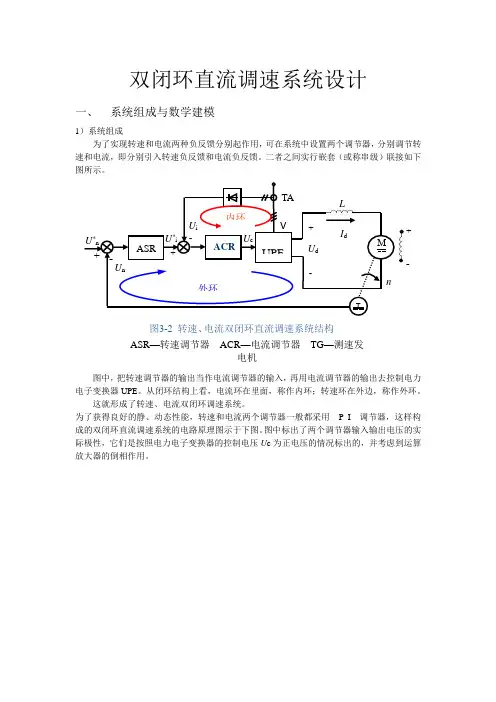

4.1双闭环直流调速系统的组成。
