机械毕业设计1239青饲料切割机

毕业设计说明书题目：青饲料切割机的设计

学院：机械工程学院

专业：机械设计制造及其自动化学号：

姓名：

指导教师：

完成日期： 6月5日

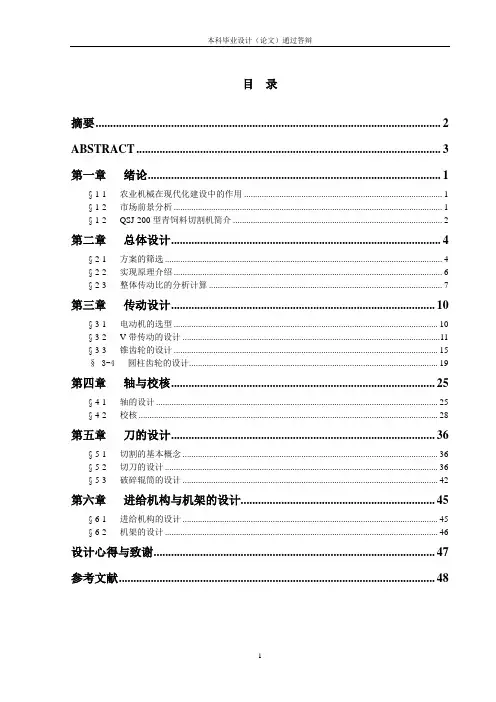

目录

摘要 (2)

ABSTRACT (3)

第一章绪论 (1)

§ 1-1 农业机械在现代化建设中的作用 (1)

§ 1-2 市场前景分析 (1)

§ 1-2 QSJ-200型青饲料切割机简介 (2)

第二章总体设计 (4)

§ 2-1 方案的筛选 (4)

§ 2-2 实现原理介绍 (6)

§ 2-3 整体传动比的分析计算 (7)

第三章传动设计 (10)

§ 3-1 电动机的选型 (10)

§ 3-2 V带传动的设计 (11)

§ 3-3 锥齿轮的设计 (15)

§ 3-4 圆柱齿轮的设计 (19)

第四章轴与校核 (25)

§ 4-1 轴的设计 (25)

§ 4-2 校核 (28)

第五章刀的设计 (36)

§ 5-1 切割的基本概念 (36)

§ 5-2 切刀的设计 (36)

§ 5-3 破碎辊筒的设计 (42)

第六章进给机构与机架的设计 (45)

§ 6-1 进给机构的设计 (45)

§ 6-2 机架的设计 (46)

设计心得与致谢 (47)

参考文献 (48)

附录Ⅰ外文文献翻译.......................................................... 错误!未定义书签。附录Ⅱ外文翻译原文........................................................ 错误!未定义书签。

青饲料切割机的设计

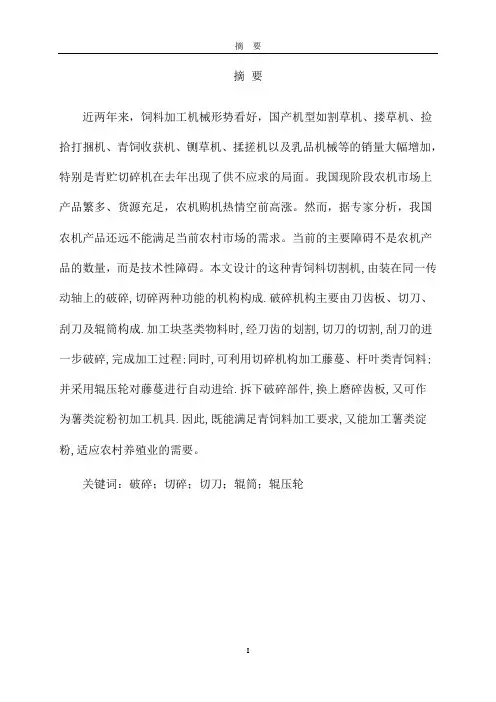

摘要:一种青饲料切割机,由装在同一传动轴上的破碎,切碎两种功能的机构构成.破碎机构主要由刀齿板、切刀、刮刀及辊筒构成.加工块茎类物料时,经刀齿的划割,切刀的切割,刮刀的进一步破碎,完成加工过程;同时,可利用切碎机构加工藤蔓、杆叶类青饲料;并采用辊压轮对藤蔓进行自动进给.拆下破碎部件,换上磨碎齿板,又可作为薯类淀粉初加工机具.因此,既能满足青饲料加工要求,又能加工薯类淀粉,适应农村养殖业的需要.

关键词: 破碎、切碎、切刀、辊筒、辊压轮

Green fodder cutting machine design

Abstract：A green fodder cutting machine ,By the same equipment on the drive shaft broken, shredding function of the two bodies constituted 。Broken bodies is main made up of plate cutters, machetes, blade and roller. Tuber processing materials, with the cutter tooth is removed, the cutter cutting, scraping further broken completed processing . Meanwhile, it will use the sap processing shredding bodies, leveraged leaf green fodder,and using roller round to get the sap Automatic Feed . Broken parts removed and replaced teeth grinding plate, and could serve as the beginning of potato starch processing machines , Therefore, it can satisfy green fodder processing requirements, while potato starch processing, aquaculture industry suitable to rural needs .

Keywords：Breakers、Shredding 、Cutter 、Roller 、Rolling wheel

第一章绪论

§1-1 农业机械在现代化建设中的作用

农业机械化是建设现代农业的重要物质基础，是先进生产力的代表，是提高农业劳动生产率的主要手段。农业机械化是农业科学技术推广应用的重要载体，是农业现代化的必然过程，加快发展农业机械化是推进城镇化建设，全面建设农村小康社会的重要举措，加快发展农业机械化也是保护和提高粮食综合生产能力，增加农民收入的重要措施。一是通过农业机械，可以代替人工，使大量农村劳动力从繁重的农业劳动中解脱出来，使其投入到产业中，增加农民收入；二是通过实施精量播种、机械施肥、秸秆机械还田等机械化节本增效农业技术，降低农业生产成本；三是通过拓宽农机维修、销售服务市场，吸纳农村剩余劳动力。

§1-2 市场前景分析

经过市场调研发现。很少有适合小型养殖场、专业户和个体农户要求的小型青饲料切割机。并且这些青饮料切割机还具有以下缺点：

1．大多数青饲料切割机只能单独切割块状饲料或茎杆类物料。

2．切割刀刃为直刃、切割刚度低、对多纤维茎杆的切割性能差。

3．用手喂入茎杆娄物料安全性差。

4．块料切碎时切碎均匀度差。

故我们设计一种能满足小型养殖场、专业户和个体农户要求。切割性能好，操作安全的小型青饲料切割机。

§1-2 QSJ-200型青饲料切割机简介

该新型机属于一种多功能的饲料加工机具，特别适于对块茎，块根类物料的切碎和破碎加工，也可作为薯类淀粉加工机具使用。

目前的饲料加工机具，一般采用一片或多片刀片，在旋转过程中将饲料切碎；对于块茎类饲料的加工，则用磨齿片将饲料磨碎。前者满足了藤蔓，杆叶状饲料的加工；后者可对块茎块根类饲料的加工。作为一般青饲料的加工，已是可行的了，但加工后的物料中，浆状体比较多，粒度细小，对块茎类物料的加工，这种情况尤为突出，不利现在推行的青储饲料技术的应用。青储饲料工艺对原料的要求，往往要使切碎或破碎后的饲料保持较好的粒状，特别对含淀粉高的薯类青饲料，要求在加工中尽量减少浆状体，更有利于发挥青储饲料的效益。

本实用于新型的目的是提供一种可将块茎，块根类青饲料，一次加工成块粒状的青饲料切碎机；同时具有藤蔓，杆叶类青饲料的切碎机构；还可较方便地更换上磨碎齿板，作为薯类淀粉加工的多功能机具。

本实用新型的优点是破碎辊筒上的齿、刀部件，配合作用，减少了对物料的挤压、碰撞的机会，降低了块茎类饲料加工的浆状体；同时在加工藤蔓、杆叶类饲料时采用辊压轮进给，大大提高了送料时的人身安全；加之同破碎机构安装在同一传动轴上的切碎机构。即可完成块茎、块根类青饲料的加工，又可同时加工藤蔓、杆叶类饲料。不但简化了设备，又避免了采用不同的传动轴，共用同一动力，操作使用时的麻烦。破碎辊筒上的刀齿板、切刀、刮刀可拆下，换上磨碎齿板，又具有薯类淀粉加工能力。因而它有结构简单，适应性强的特点，能充分满足农村，特别是山区农村推广。效果图如图1-1所示。
