傅里叶变换光学系统-实验报告

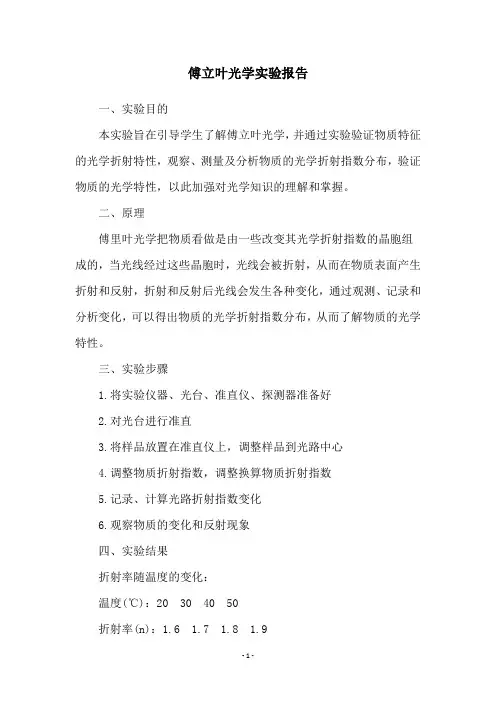

傅立叶光学实验报告
傅立叶光学实验报告
一、实验目的
本实验旨在引导学生了解傅立叶光学，并通过实验验证物质特征的光学折射特性，观察、测量及分析物质的光学折射指数分布，验证物质的光学特性，以此加强对光学知识的理解和掌握。
二、原理
傅里叶光学把物质看做是由一些改变其光学折射指数的晶胞组成的，当光线经过这些晶胞时，光线会被折射，从而在物质表面产生折射和反射，折射和反射后光线会发生各种变化，通过观测、记录和分析变化，可以得出物质的光学折射指数分布，从而了解物质的光学特性。
三、实验步骤
1.将实验仪器、光台、准直仪、探测器准备好
2.对光台进行准直
3.将样品放置在准直仪上，调整样品到光路中心
4.调整物质折射指数，调整换算物质折射指数
5.记录、计算光路折射指数变化
6.观察物质的变化和反射现象
四、实验结果
折射率随温度的变化：
温度(℃)：20 30 40 50
折射率(n)：1.6 1.7 1.8 1.9
反射率随温度的变化：
温度(℃)：20 30 40 50
反射率(R/%)：8.1 8.5 9.2 10.1
五、实验结论
1. 通过本次实验，可以得出物质折射指数随温度变化的规律，从而更深刻地了解物质的光学特性。
2. 可以观察到折射率随温度增加而增加，而反射率随温度增加而减少。
傅里叶光学的实验报告(3篇)
第1篇一、实验目的1. 深入理解傅里叶光学的基本原理和概念。
2. 通过实验验证傅里叶变换在光学系统中的应用。
3. 掌握光学信息处理的基本方法，如空间滤波和图像重建。
4. 理解透镜的成像过程及其与傅里叶变换的关系。
二、实验原理傅里叶光学是利用傅里叶变换来描述和分析光学系统的一种方法。
根据傅里叶变换原理，任何光场都可以分解为一系列不同频率的平面波。
透镜可以将这些平面波聚焦成一个点，从而实现成像。
本实验主要涉及以下原理：1. 傅里叶变换：将空间域中的函数转换为频域中的函数。
2. 光学系统：利用透镜实现傅里叶变换。
3. 空间滤波：在频域中去除不需要的频率成分。
4. 图像重建：根据傅里叶变换的结果恢复原始图像。
三、实验仪器1. 光具座2. 氦氖激光器3. 白色像屏4. 一维、二维光栅5. 傅里叶透镜6. 小透镜四、实验内容1. 测量小透镜的焦距实验步骤：（1）打开氦氖激光器，调整光路使激光束成为平行光。
（2）将小透镜放置在光具座上，调节光屏的位置，观察光斑的会聚情况。
（3）当屏上亮斑达到最小时，即屏处于小透镜的焦点位置，测量出此时屏与小透镜的距离，即为小透镜的焦距。
2. 利用夫琅和费衍射测光栅的光栅常数实验步骤：（1）调整光路，使激光束通过光栅后形成衍射图样。
（2）测量衍射图样的间距，根据dsinθ = kλ 的关系式，计算出光栅常数 d。
3. 傅里叶变换光学系统实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在光栅后放置傅里叶透镜，将光栅的频谱图像投影到屏幕上。
（3）在傅里叶透镜后放置小透镜，将频谱图像聚焦成一个点。
（4）观察频谱图像的变化，分析透镜的成像过程。
4. 空间滤波实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在傅里叶透镜后放置空间滤波器，选择不同的滤波器进行实验。
（3）观察滤波后的频谱图像，分析滤波器对图像的影响。
五、实验结果与分析1. 通过测量小透镜的焦距，验证了透镜的成像原理。
光学信息处理实验报告
一、实验目的1. 了解光学信息处理的基本原理和常用方法。
2. 掌握光学傅里叶变换和空间滤波技术。
3. 熟悉MATLAB软件在光学信息处理中的应用。
二、实验原理光学信息处理是利用光学原理对图像进行处理的一种技术，具有处理速度快、并行性好等优点。
傅里叶变换是光学信息处理的核心，可以将空间域的图像转换为频域图像，便于进行滤波、增强等操作。
空间滤波是一种常用的图像处理方法，通过对图像的频域进行滤波，可以去除噪声、边缘提取等。
三、实验内容1. 光学傅里叶变换（1）实验步骤：1）利用MATLAB软件生成一幅随机噪声图像。
2）对图像进行傅里叶变换，得到频域图像。
3）观察频域图像，分析图像的频率成分。
4）对频域图像进行滤波处理，如低通滤波、高通滤波等。
5）对滤波后的频域图像进行逆傅里叶变换，得到处理后的图像。
（2）实验结果：1）原始噪声图像2）频域图像3）滤波后的频域图像4）逆傅里叶变换后的图像2. 空间滤波（1）实验步骤：1）利用MATLAB软件生成一幅含噪声的图像。
2）对图像进行傅里叶变换，得到频域图像。
3）在频域图像上设置一个矩形滤波器，对图像进行滤波处理。
4）对滤波后的频域图像进行逆傅里叶变换，得到处理后的图像。
（2）实验结果：1）原始含噪声图像2）频域图像3）滤波后的频域图像4）逆傅里叶变换后的图像四、实验结果分析1. 光学傅里叶变换通过实验，我们可以看到，傅里叶变换可以将空间域的图像转换为频域图像，便于进行滤波、增强等操作。
在频域图像上，我们可以清晰地观察到图像的频率成分，有助于我们更好地理解图像。
2. 空间滤波空间滤波是一种常用的图像处理方法，通过对图像的频域进行滤波，可以去除噪声、边缘提取等。
实验结果表明，空间滤波可以有效地去除图像噪声，提高图像质量。
五、实验结论1. 光学信息处理技术具有处理速度快、并行性好等优点，在图像处理领域具有广泛的应用前景。
2. 傅里叶变换是光学信息处理的核心，可以将空间域的图像转换为频域图像，便于进行滤波、增强等操作。
大学物理仿真实验傅里叶光学
⼤学物理仿真实验傅⾥叶光学⼤学物理仿真实验——傅⾥叶光学实验实验报告姓名：班级：学号：实验名称傅⾥叶光学实验⼀、实验⽬的1．学会利⽤光学元件观察傅⽴叶光学现象。
2．掌握傅⽴叶光学变换的原理，加深对傅⽴叶光学中的⼀些基本概念和基本理论的理解，如空间频率、空间频谱、空间滤波和卷积等。
⼆、实验所⽤仪器及使⽤⽅法防震实验台，He-Ne激光器，扩束系统（包括显微物镜，针孔（30µm），⽔平移动调整器)，全反射镜，透镜及架（f=+150mm，f=+100mm），50线/mm光栅滤波器，⽩屏三、实验原理平⾯波Ee(x,y)⼊射到p平⾯（透过率为）在p平⾯后Z=0处的光场分布为：E(x,y)= Ee(x,y)图根据惠更斯原理（Huygens’ Principle）,在p平⾯后任意⼀个平⾯p’处光场的分布可看成p平⾯上每⼀个点发出的球⾯波的组合，也就是基尔霍夫衍射积分（Kirchhoff’s diffraction integral）。
(1)这⾥：＝球⾯波波长；n＝p平⾯（x,y）的法线⽮量；K＝（波数）是位相和振幅因⼦；cos(n,r)是倾斜因⼦；在⼀般的观察成像系统中，cos(n,r)1。
r=Z+，分母项中r z；（1）式可⽤菲涅尔衍射积分表⽰：（菲涅尔近似 Fresnel approximation）(2)当z更⼤时，即z>>时，公式（2）进⼀步简化为夫琅和费衍射积分：（Fraunhofer Approximation）这⾥：位相弯曲因⼦。
如果⽤空间频率做为新的坐标有：，若傅⽴叶变换为(4)(3)式的傅⽴叶变换表⽰如下：E(x’,y’,z)＝F[E(x,y)]＝c图2 空间频率和光线衍射⾓的关系tg＝＝，tg＝＝＝，＝可见空间频率越⾼对应的衍射⾓也越⼤，当z越⼤时，衍射频谱也展的越宽；由于感光⽚和⼈眼等都只能记录光的强度（也叫做功率谱），所以位相弯曲因⼦(5)理论上可以证明，如果在焦距为f的汇聚透镜的前焦⾯上放⼀振幅透过率为g(x,y)的图象作为物，并⽤波长为的单⾊平⾯波垂直照明图象，则在透镜后焦⾯上的复振幅分布就是g(x,y)的傅⽴叶变换，其中空间频率，与坐标，的关系为：，。
傅里叶变换光学系统实验报告
傅里叶变换光学系统-实验报告————————————————————————————————作者: ————————————————————————————————日期:实验１0 傅里叶变换光学系统实验时间:201４年3月2０日 星期四一、 实验目的1. 了解透镜对入射波前的相位调制原理。
2. 加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3． 观察透镜的傅氏变换力图像,观察４f 系统的反傅氏变换的图像，并进行比较。
4. 在4f 系统的变换平面插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、 实验原理1. 透镜的F Ｔ性质及常用函数与图形的关学频谱分析 透镜由于本身厚度的不同，使得入射光在通过透镜时，各处走过的光程差不同,即所受时间延迟不同,因而具有相位调制能力。
假设任意点入射光线在透镜中的传播距离等于改点沿光轴方向透镜的厚度,并忽略光强损失，即通过透镜的光波振幅分布不变，仅产生位相的变化,且其大小正比于透镜在该点的厚度。
设原复振幅分布为(,)L U x y 的光通过透镜后,其复振幅分布受到透镜的位相调制后变为(,)L U x y ':(,)(,)exp[(,)]L L U x y U x y j x y ϕ'= (1）若对于任意一点(ｘ，ｙ）透镜的厚度为(,)D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(,)D x y ，空气空的距离为0(,)D D x y -,透镜折射率为n,则该点的位相延迟因子(,)t x y 为:0(,)exp()exp[(1)(,)]t x y jkD jk n D x y =- (2)由此可见只要知道透镜的厚度函数(,)D x y 就可得出其相位调制。
在球面镜傍轴区域,用抛物面近似球面,并引入焦距f,有： 22012111(,)()()2D x y D x y R R =-+- (３）12111(1)()n f R R =-- (4) 220(,)exp()exp[()]2kt x y jknD jx y f=-+ （５) 第一项位相因子0exp()jknD 仅表示入射光波的常量位相延迟,不影响位相的空间分布,即波面形状，所以在运算过程中可以略去。
光学傅立叶变换实验报告
一、实验目的1. 理解光学傅立叶变换的基本原理和过程。
2. 掌握光学傅立叶变换的实验方法及步骤。
3. 分析实验结果，验证光学傅立叶变换的基本规律。
二、实验原理光学傅立叶变换是利用光学系统对光场进行傅立叶变换的一种方法。
当一束光通过一个具有傅立叶变换功能的系统时，其光场分布将发生相应的傅立叶变换。
本实验采用4f系统进行光学傅立叶变换，其中f为透镜的焦距。
实验原理如下：1. 光场分布：设物平面上的光场分布为f(x, y)，则其在傅立叶变换透镜L1的后焦面（频谱面）上的光场分布为F(u, v)。
2. 傅立叶变换：根据傅立叶变换公式，有F(u, v) = ∬f(x, y)e^(-j2πux/v)e^(-j2πuy/v)dxdy。
3. 反傅立叶变换：当光场分布F(u, v)通过另一个焦距为f的傅立叶变换透镜L2时，其在像平面上的光场分布为f'(x', y')，满足f'(x', y') = F(u, v)。
三、实验仪器与材料1. 光源：He-Ne激光器2. 物镜：焦距为f的傅立叶变换透镜3. 成像系统：焦距为f的傅立叶变换透镜4. 物平面：光栅或透明薄膜5. 频谱面：光栅或透明薄膜6. 像平面：光栅或透明薄膜7. 照相机：用于记录实验结果8. 实验台：用于固定实验装置四、实验步骤1. 将光源发出的光束经过扩束镜和半透半反镜后，分成两束光，一束作为参考光，另一束作为实验光。
2. 将实验光束经过物镜L1，投射到物平面上，物平面上的光栅或透明薄膜作为待处理的图像。
3. 实验光束经过物镜L1后，在频谱面上形成待处理图像的傅立叶变换频谱。
4. 将参考光束经过成像系统，成像在频谱面上，与实验光束的傅立叶变换频谱进行叠加。
5. 将叠加后的光束经过物镜L2，投射到像平面上，像平面上的光栅或透明薄膜作为处理后的图像。
6. 使用照相机记录实验结果，比较处理前后的图像差异。
五、实验结果与分析1. 实验结果：通过实验，观察并记录了处理前后的图像差异。
傅里叶光学实验
傅里叶光学实验
傅里叶光学实验是一种经典的实验，被广泛应用于光学研究和应用领域。
该实验利用
傅里叶变换原理，将一个复杂的光学场分解成一系列简单的光学场。
傅里叶变换是一种重要的数学方法，它可以将非周期信号分解成一系列正弦和余弦波，这些正弦和余弦波又被称为“频谱”。
在光学中，傅里叶变换可以将一个复杂的光学场分
解成一系列简单的光学场，如平面波、球面波和高斯光束等。
傅里叶光学实验通常使用一束激光作为光源，这束激光经过一个干涉仪，被分解成一
系列平行的光束。
这些光束经过一个透镜组，被聚焦成一组直径相等，强度相等的高斯光束。
接下来，这些高斯光束进入一个透镜组，被聚焦成一组空间频率不同，方向相同的平
面波。
这些平面波通过一个透镜组，被聚焦成一组直径相等，方向相同的球面波。
傅里叶光学实验在光学研究和应用领域具有广泛的应用。
例如，在成像领域，傅里叶
变换被广泛应用于光学全息成像和自适应光学成像等技术中。
此外，傅里叶光学实验还可
用于测量光学元件的传递函数，以及对光学信号进行滤波和处理。
傅里叶光学
实验题目：傅里叶光学实验目的：加深对傅里叶光学中的一些基本概念和基本理论的理解，如空间频率、空间频谱、空间滤波和卷积等。
通过实验验证阿贝成像理论，理解透镜成像的物理过程，进而掌握光学信息处理的实质，通过阿贝成像原理，也可进一步了解透镜孔径对分辨率的影响。
实验原理：见预实验报告。
实验步骤：1、调节仪器打开激光器，取一张白纸挡在光路上，观察光圈中红光集中在那个位置，调节全反射镜，使红光集中在光圈中心。
然后将一维光栅、透镜放在光具座上，调节仪器竖直位置与水平位置，使得激光正好经过仪器正中央。
2、测透镜焦距取一张白纸家在遮光屏上，移动遮光屏，观察其上的激光，待到出现一排清晰的衍射光点时，该位置到透镜的距离即为透镜的焦距。
3、观察光分别经过一维、二维光栅后在屏上所成像，并计算一维光栅参数。
取下白纸，观察墙上光幕中有何现象。
取下一维光栅，安上二维光栅，观察墙上光幕有何现象。
4、观察一维光栅条纹取下二维光栅，换上一维光栅。
把白纸放回焦点上，并在k=0级衍射点处扎一小孔，使得只让0级衍射光通过，观察墙上光幕中有何现象。
在k=0、1、-1级衍射点处扎一小孔，使得只让0、1、-1级衍射光通过，观察墙上光幕有何现象。
在k=0、1、-1、2、-2级衍射点处扎一小孔，使得只让0、1、-1、2、-2级衍射光通过，观察墙上光幕有何现象。
5、观察二维光栅条纹取下一维光栅，换上二维光栅，将白纸放到焦平面上。
扎透含零级衍射的一列水平方向的衍射点，观察现象。
扎透含零级衍射的一列竖直方向的衍射点，观察现象。
扎透含零级衍射的一列与水平方向成45°角（逆时针方向旋转）的衍射点，观察现象。
扎透含零级衍射的一列与水平方向成135°角的衍射点，观察现象。
6、观察光通过光字板后的成像将小透镜与二维光栅取下，换上光字板与大透镜。
观察墙上光幕中光字中的条纹。
设法将光字中的横条纹去掉。
设法将光字中的纵条纹去掉。
设法将光字中的条纹都去掉。
傅里叶光学实验
傅里叶光学实验实验目的：加深对傅里叶光学中的一些基本概念和基本理论的理解，如空间频率空间频谱和空间滤波和卷积等．通过实验验证阿贝成像理论，理解透镜成像的物理过程，进而掌握光学信息处理实质．通过阿贝成像原理，进一步了解透镜孔径对分辨率的影响实验原理：我们知道一个复变函数f(x,y)的傅立叶变换为⎰⎰+-=ℑ=dxdy vy ux 2i y x f y x f v u F )](exp[),()},({),(π ( 1 )F (u,v)叫作f(x,y)的变换函数或频谱函数。
它一般也为复变函数，f(x,y)叫做原函数，也可以通过求 F(u,v)逆傅立叶变换得到原函数f(x,y)， ⎰⎰+=ℑ=-dudv vy ux 2i v u F v u F y x f 1)](exp[),()},({),(π （2） 在光学系统中处理的是平面图形，当光波照明图形时从图形反射或透射出来的光波可用空间两维复变函数（简称空间函数）来表示。
在这些情况下一般都可以进行傅里叶变换或广义的傅里叶变换。
逆傅里叶变换公式（2）说明一个空间函数f(x,y)可以表示成无穷多个基元函数exp[i 2π(ux +vy )]的线性叠加，dudv v u F ),(是相应于空间频率u ,v 的权重，F (u ,v )称为f (x ,y )的空间频谱。
.最典型的空间滤波系统—两个透镜（光学信息处理系统或傅立叶光学变换系统）叫作4f 系统，如图1所示，激光经过扩束准直形成平行光照明物平面(其坐标为x 1,y 1)，透过物平面的光的复振幅为物函数f(x 1,y 1),这一光波透镜1到达后焦平面（频谱面）就得到物函数的频谱，其坐标为(u ,v )，再经透镜2 在透镜2的象平面上可以得到与物相物平面 透镜1 频谱面 透镜2 像平面图2.4-1 4f 系统等大小完全相似但坐标完全反转的象，设其坐标为(x 2,y 2)。
此时我们将坐标完全反转后可以认为得到原物的完全相同的象。
傅里叶变换光学
中山大学光信息专业实验报告：傅里叶光学变换系统实验人：何杰勇（11343022） 合作人：徐艺灵 组号B13一、实验目的和内容1、了解透镜对入射波前的相位调制原理。
2、加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3、观察透镜的傅氏变换（FT ）图像，观察4f 系统的反傅氏变换（IFT ）图像，并进行比较。
4、在4f 系统的变换平面（T ）插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、实验原理1、透镜的FT 性质及常用函数与图形的关学频谱分析图1 点的厚度。
设原复振幅分布为(,)L U x y 振幅分布受到透镜的位相调制，附加了一个位相因子(,)x y ϕ变为(,)L U x y '：图1(,)(,)exp[(,)]L L U x y U x y j x y ϕ'=（1）若对于任意一点（x ，y ）透镜的厚度为(,)D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(,)D x y ，空气空的距离为0D －(,)D x y ，透镜折射率为n ，则该点的总的位相差为：00(,)[(,)](,)(1)(,)x y k D D x y knD x y kD k n D x y ϕ=-+=+-（2）（2）中的k ＝2π/λ，为入射光波波数。
用位相延迟因子(,)t x y 来表示即为：0(,)exp()exp[(1)(,)]t x y jkD jk n D x y =-（3）由此可见只要知道透镜的厚度函数(,)D x y 就可得出其相位调制。
在球面镜傍轴区域，用抛物面近似球面，可以得到球面透镜的厚度函数为：22012111(,)()()2D x y D x y R R =-+-（4）其中1R 、2R 是构成透镜的两个球面的曲率半径。
公式（4）对双凹、双凸、或凹凸透镜都成立。
引入焦距f ，其定义为：12111(1)()n f R R =--（5） 代入（3）得： 220(,)exp()exp[()]2kt x y jknD jx y f=-+ （6） 式（6）即是透镜位相调制的表达式，它表明复振幅(,)L U x y 通过透镜时，透镜各点都发生位相延迟。
傅里叶光学实验报告[整理]
![傅里叶光学实验报告[整理]](https://img.taocdn.com/s3/m/b17830dbafaad1f34693daef5ef7ba0d4a736db1.png)
傅里叶光学实验报告[整理]傅里叶光学实验报告一、实验目的1. 掌握傅里叶光学的基本原理和方法；2. 实验验证平面波和球面波通过透镜之后的傅里叶变换关系；3. 了解频谱成像的基本原理和方法。
二、实验原理傅里叶光学是一种将光场分解为一组微小的平面波或球面波的方法，然后利用傅里叶变换将这些平面波或球面波的振幅和相位信息转换为相应的频谱图像。
1. 平面波通过透镜的傅里叶变换关系当平面波通过透镜时，透镜将平面波折射成球面波。
根据惠更斯原理，球面波前可以看作由无限多的次波分布组成。
如果透镜的曲率半径为R，球面波前中心距离透镜为s，则透镜折射后的球面波前半径为r=R+s。
当球面波面向透镜的时候，透镜将其中心处的波捕获并将其折射到焦平面上。
由于透镜的几何关系，球面波的频谱可以通过傅里叶变换转换为另一个球面波，其频率等于初始球面波频率的两倍，且与原始平面波的振幅和相位有关。
2. 球面波通过透镜的傅里叶变换关系当球面波通过透镜时，透镜将其变为以透镜为中心的球面波。
根据惠更斯原理，透镜表面的每个点都在向球面波前广播无限多的次波。
在透镜上选择一个点作为坐标原点，并定义该点上的波面为 z=0。
当球面波辐射到该点上的时候，透镜所发出的微光波会在该点上聚焦。
此时，球面波的频谱可以通过傅里叶变换转换为平面波，其频率等于初始球面波频率的两倍，且与原始球面波的振幅和相位有关。
3. 频谱成像将频谱图像转换为空间图像的方法称为频谱成像。
在傅里叶光学中，频谱成像允许我们在不影响图像分辨率的情况下调整像场大小和形状。
简单地说，对于一张图像，我们可以选择不同的频率空间滤波器进行滤波，然后通过傅里叶反变换将滤波后的频谱图像转换为空间图像。
滤波后的频谱图像通常会显示出图像的高频信息，使我们可以对图像分辨率和清晰度进行调整。
三、实验仪器1. He-Ne激光器2. 分束器3. 透镜4. 母线5. 干涉条纹增强滤波器6. 透镜支架7. CCD相机8. 分光仪9. 激光干涉仪四、实验步骤1. 准备实验仪器并清洁透镜表面。
傅里叶变换光学系统.
傅里叶变换光学系统组号A13 03光信陆林轩033012017合作人：邱若沂、实验目的和内容1、了解透镜对入射波前的相位调制原理。
2、加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3、观察透镜的傅氏变换（FT ）图像，观察4f系统的反傅氏变换（IFT ）图像，并进行比较。
4、在4f系统的变换平面（T ）插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、实验原理1、透镜的FT性质及常用函数与图形的关学频谱分析力。
图1在该点的厚度。
设原复振幅分布为（,L U x y其复振幅分布受到透镜的位相调制，附加了一个位相因（,x y ?后变为（,L U x y ':图1 (, (, e x p [(, L L U x y U x y j x y ?'= ( 1) 若对于任意一点( x ，y )透镜的厚度为(, D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(, D x y ，空气空的距离为0D －(, D x y ，透镜折射率为n ，则该点的总的位相差为：00(, [(, ](, (1 (, x y k D D x y knD x y kD k n D x y ?=-+=+- (2)(2)中的k = 2n/,为入射光波波数。
用位相延迟因子(, t x y 来表示即为：0(, exp(exp[(1 (, ]t x y jkD jk n D x y =- ( 3)由此可见只要知道透镜的厚度函数(, D x y 就可得出其相位调制。
在球面镜傍轴区域，用抛物面近似球面，可以得到球面透镜的厚度函数为：22012111(, (( 2D x y D x y R R =-+- (4) 其中1R 、2R 是构成透镜的两个球面的曲率半径。
公式( 4)对双凹、双凸、或凹凸透镜都成立。
引入焦距f ，其定义为：12111(1( n f R R =-- (5)代入(3)得：220(, exp(exp[(]2k t x y jknD j即是透镜位相调制的表达式，它表明复振幅(, L U x y 通过透x y f =-+ (6) 式( 6)镜时，透镜各点都发生位相延迟。
傅立叶变换实验报告
实验报告 傅立叶变换光谱一 实验目的自组傅立叶变换光谱仪测量常用光源的光谱分布二 实验原理• 傅立叶光谱仪基于迈克尔逊干涉仪结构。
• 迈克尔逊干涉仪借助于连续移动一个反射镜，改变光程差改变干涉光强。
改变光程的同时，记录下光强接收器输出中的变化部分得到干涉光强随光程差的变化曲线，即干涉图样。
再算出干涉图的傅立叶变换得到光源的光谱分布，这个光谱就是傅立叶光谱。
因此只要测出相干光束的干涉光强随光程差变化的干涉图函数曲线进行傅立叶变换就可以得到相干光束的光谱分布• 实验限制• 光程差的测量范围不能到无穷，只能是光程差为零的附近有限的距离。
光程差的范围大小决定了傅立叶变换光谱的光谱分辨率。
• 公式要求干涉光强是连续变化的，实际中无法实现，只能采用间隔一定距离离散采样。
**另外，由于光程过大就不能产生相干效果所以这也限制了光程范围 • 基本思路• 用一个精密电动机带动迈克尔逊干涉仪的细调手轮，让动镜均匀移动，从而以恒定速度改变光程差。
用光电接收器接受光强信号，得到干涉光强随时间的变化曲线。
再 用已知波长的单色光测出动镜的移动速度，就可以得到干涉光强随光程差变化的曲线。
在精密的傅立叶光谱仪中，需要实时测量动镜的移动速度，根据移动速度调整采样的时间间隔大小，使得采样光程差间隔是相同的。
为此在主光路旁边引入一条几乎平行的辅助定标光路。
通过比较单色光干涉图函数曲线的疏密分布，就可以推算出光程差随时间变化的曲线三 实验装置迈克尔逊干涉仪 钨丝灯 氦氖激光器 光电倍增管 光电二极管 力矩电机测量控制单元 计算机四 实验内容首先利用激光调整迈克尔逊干涉仪，调出光等倾干涉，然后继续调整出等厚干涉条纹连接计算机，打开数据采集软件，进行干涉图曲线采集；然后利用钨丝灯调出白光的干涉条纹，目的是找出光程差为零的位置；去掉白()()()∆∆∆'=⎰∞d I c I πσσ2cos 0()()()σπσσd I c I ∆=∆⎰∞2cos 0光灯，放入被测光源调整干涉条纹的方向和宽度；调整参考激光光路，尽量减少两光路之间的影响；调整电机转速，连接计算机，开始采集数据；进行数据处理和傅立叶变换，输出光谱.五实验结论已知低压汞灯的两条谱线分别为标准波长1128.8nm和579.00nm。
傅里叶变换光学系统(1)
傅里叶变换光学系统组号 4 09光信 王宏磊 09327004（合作人： 刘浩明 杨纯川）一、实验目的和内容1、了解透镜对入射波前的相位调制原理。
2、加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3、观察透镜的傅氏变换（FT ）图像，观察4f 系统的反傅氏变换（IFT ）图像，并进行比较。
4、在4f 系统的变换平面（T ）插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、实验原理1、透镜的FT 性质及常用函数与图形的关学频谱分析力。
图1 在该点的厚度。
设原复振幅分布为(,)L U x y 其复振幅分布受到透镜的位相调制，附加了一个位相因(,)x y ϕ后变为(,)L U x y '：图1(,)(,)exp[(,)]L L U x y U x y j x y ϕ'= （1） 若对于任意一点（x ，y ）透镜的厚度为(,)D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(,)D x y ，空气空的距离为0D －(,)D x y ，透镜折射率为n ，则该点的总的位相差为：00(,)[(,)](,)(1)(,)x y k D D x y knD x y kD k n D x y ϕ=-+=+- （2）（2）中的k ＝2π/λ，为入射光波波数。
用位相延迟因子(,)t x y 来表示即为：0(,)exp()exp[(1)(,)]t x y jkD jk n D x y =- （3）由此可见只要知道透镜的厚度函数(,)D x y 就可得出其相位调制。
在球面镜傍轴区域，用抛物面近似球面，可以得到球面透镜的厚度函数为：22012111(,)()()2D x y D x y R R =-+- （4） 其中1R 、2R 是构成透镜的两个球面的曲率半径。
公式（4）对双凹、双凸、或凹凸透镜都成立。
引入焦距f ，其定义为： 12111(1)()n f R R =-- （5） 代入（3）得： 220(,)exp()exp[()]2k t x y jknD j x y f=-+ （6） 式（6）即是透镜位相调制的表达式，它表明复振幅(,)L U x y 通过透镜时，透镜各点都发生位相延迟。
傅里叶光学实验报告
傅里叶光学实验报告摘要：本实验通过光学元件的调整，利用干涉仪实现了傅里叶光学实验。
实验结果表明，在合适的条件下，可以实现光场的物理变换，为光学信号的处理和传输提供了新的思路。
引言：傅里叶光学是基于傅里叶变换的原理，研究光场在透镜、衍射及干涉等传输过程中的变换规律。
傅里叶光学理论的应用，不仅可以为光学领域提供新的方法和实现技术，而且对于信息科学、通信技术等领域也具有重要的意义。
本次实验旨在掌握傅里叶光学实验的原理和方法，以及掌握干涉仪的基本操作技术。
实验原理：在光学传输过程中，各种光学元件会对光场进行各种变换，如缩放、旋转、平移等。
傅里叶光学理论认为，任何复杂的光学变换都可以分解为一系列基本变换的乘积，这些基本变换因形式各异而具有不同的物理意义。
例如，平移变换对应了频率空间中的相移，旋转变换对应了频率空间中的相位，缩放变换对应了频率空间中的尺度变换等。
傅里叶光学实验利用了干涉仪的干涉效应，实现了光场的物理变换，并通过干涉图案的记录和分析，得到了相关的光学信息。
在干涉仪中，可以通过调整反射镜、透镜等光学元件的位置和角度，实现不同的光学变换效果。
例如，在Fourier变换的情况下，通过调整透镜的位置或反射镜的角度，可以实现平移变换、缩放变换等操作。
实验结果：本次实验中，我们通过调整干涉仪的各个光学元件，实现了物理变换效果，并得到了相应的干涉图案。
通过对干涉图案的分析，实验结果表明，在适当的条件下，我们可以通过傅里叶光学实验，实现光学信号的物理变换、建模、分析和传输。
结论：傅里叶光学是一种重要的光学变换技术和分析手段，利用其可以实现光学信号的稳定传输和处理。
本次实验通过干涉仪实现了傅里叶光学实验，对傅里叶光学基本原理和实现方法有了更深入的了解，对后续的光学研究和应用具有良好的指导意义。
傅里叶光学实验
傅里叶光学实验实验原理：我们知道一个复变函数f(x,y)的傅立叶变换为⎰⎰+-=ℑ=dxdy vy ux 2i y x f y x f v u F )](ex p[),()},({),(π ( 1 )F (u,v)叫作f(x,y)的变换函数或频谱函数。
它一般也为复变函数，f(x,y)叫做原函数，也可以通过求F(u,v)逆傅立叶变换得到原函数f(x,y)， ⎰⎰+=ℑ=-dudv vy ux 2i v u F v u F y x f 1)](ex p[),()},({),(π （2）在光学系统中处理的是平面图形，当光波照明图形时从图形反射或透射出来的光波可用空间两维复变函数（简称空间函数）来表示。
在这些情况下一般都可以进行傅里叶变换或广义的傅里叶变换。
逆傅里叶变换公式（2）说明一个空间函数f(x,y)可以表示成无穷多个基元函数exp[i 2π(ux +vy )]的线性叠加，dudv v u F ),(是相应于空间频率u ,v 的权重，F (u ,v )称为f (x ,y )的空间频谱。
在光学成像的过程中如果将一个平面图形放在一个理想的透镜（傅立叶变换透镜）的前焦平面上，在透镜的后焦平面就可以得到它的准确的傅立叶变换，即得到它的频谱函数。
反之如果将一个平面图形的频谱放在一个理想的透镜的前焦平面上，在透镜的后焦平面就可以得到此平面图形（不过图形的坐标要反转）。
从电子学的通讯理论我们知道，如果对信号的频谱进行处理（如滤波处理）再将信号还原就可以改变信号的性质，如去除信号的噪声等等。
因此等效地可以在透镜的后焦平面上放置各种形状和大小的光阑改变图形的频谱，再对此图形用第二个透镜成像就可以对图形进行处理，得到经过处理的图形。
这个过程叫作光学信息处理，在透镜的后焦平面上放置的光阑叫做空间滤波器。
.最典型的空间滤波系统—两个透镜（光学信息处理系统或傅立叶光学变换系统）叫作4f 系统，如图1所示，激光经过扩束准直形成平行光照明物平面(其坐标为x 1,y 1)，透过物平面的光的复振幅为物函数f(x 1,y 1),这一光波透镜1到达后焦平面（频谱面）就得到物函数的频谱，其坐标为(u ,v )，再经透镜2 在透镜2的象平面上可以得到与物相等大小完全相似但坐标完全反转的象，设其坐标为(x 2,y 2)。
光学结构变换实验报告
#### 实验日期：2023年X月X日#### 实验地点：XX大学物理实验室#### 实验者：XXX---#### 一、实验目的1. 理解光学系统中的傅里叶变换原理。
2. 通过实验验证光学系统中的傅里叶变换效应。
3. 掌握使用透镜进行光学结构变换的方法。
4. 理解透镜孔径对分辨率的影响。
---#### 二、实验原理光学结构变换实验主要基于傅里叶光学原理。
傅里叶光学认为，一个光学系统可以将空间频率信息转换成频谱信息，反之亦然。
透镜作为傅里叶变换的光学元件，能够实现空间频率与频谱之间的转换。
傅里叶变换公式为：\[ F(u,v) = \int_{-\infty}^{\infty} \int_{-\infty}^{\infty} u(x,y) e^{-j2\pi(uu + vv)} dudv \]其中，\( u(x,y) \) 是输入的光强分布，\( F(u,v) \) 是频谱分布，\( u,v \) 是空间频率。
在光学系统中，透镜的焦距 \( f \) 与空间频率 \( u,v \) 之间存在关系：\[ u = \frac{x}{f}, \quad v = \frac{y}{f} \]---#### 三、实验仪器与材料1. 光源：激光器2. 透镜：焦距为 \( f = 245.0 \) cm 的傅里叶透镜3. 平面光栅：用于产生空间频率4. 光屏：用于观察频谱和成像5. 光具座：用于固定光学元件6. 量角器：用于测量角度7. 记录纸：用于记录实验数据---#### 四、实验步骤1. 搭建实验装置：将激光器、傅里叶透镜、平面光栅和光屏依次安装在光具座上，调整光路，使激光束通过光栅后成为衍射光。
2. 观察衍射光：调整透镜的位置，观察光栅衍射光的分布情况。
3. 测量焦距：通过测量透镜到光屏的距离，验证透镜的焦距 \( f \) 是否为\( 245.0 \) cm。
4. 频谱观察：调整透镜的位置，使衍射光经过透镜后形成频谱。
傅立叶光学实验报告
实验报告陈杨PB05210097物理二班实验题目：傅里叶光学实验实验目的：加深对傅里叶光学中的一些基本概念和理论的理解，验证阿贝成像理论，理解透镜成像过程，掌握光学信息处理的实质，进一步了解透镜孔径对分辨率的影响。
实验原理：1•傅里叶光学变换F (u, v) =、{f (x, y)} = f (x, y)exp[-i2二(UX Vy)]dxdy 二维傅里叶变换为：(I ) g(x)*[a(f x,f y)]复杂的二维傅里叶变换可以用透镜来实现，叫光学傅里叶变换。
2.阿贝成像原理由于物面与透镜的前焦平面不重合，根据傅立叶光学的理论可以知换（频谱），不过只有一个位相因子的差别，对于一般情况的滤波处理可以不考虑。
这个光路的优道在透镜的后焦平面上得到的不是物函数的严格的傅立叶变点是光路简单，是显微镜物镜成像的情况一可以得到很大的象以便于观察，这正是阿贝当时要改进显微镜的分辨本领时所用的光路。
3.空间滤波根据以上讨论：透镜的成像过程可看作是两次傅里叶变换，即从空间函数g（χ,y）变为频谱函数a（fχ,f y）,再变回到空间函数g（χ,y）,如果在频谱面上放一不同结构的光阑，以提取某些频段的信息，则必然使像上发生相应的变化，这样的图像处理称空间滤波。
实验内容：1. 测小透镜的焦距f1 （付里叶透镜f2=45.0CM）.光路：直角三棱镜→望远镜（倒置）（出射应是平行光）→小透镜→ 屏。
（思考：如何测焦距？）夫琅和费衍射：光路：直角三棱镜→光栅→墙上布屏（此光路满足远场近似）（1）利用夫琅和费衍射测一维光栅常数；光栅方程：ds in θ =kλ 其中,k=0, ± 1, ± 2, ± 3,…请自己选择待测量的量和求光栅常数的方法。
（卷尺可向老师索要）记录一维光栅的衍射图样、可看到哪些级？记录0级、士1级、士2 级光斑的位置；（2）记录二维光栅的衍射图样.3.观察并记录下述傅立叶频谱面上不同滤波条件的图样或特征；光路：直角三棱镜→光栅→小透镜→滤波模板（位于空间频谱面上）→墙上屏思考：空间频谱面在距小透镜多远处？图样应是何样？（1）一维光栅：（滤波模板自制，一定要注意戴眼镜保护；可用一张纸，一根针扎空来制作，也可用其他方法）.a. 滤波模板只让0级通过；b. 滤波模板只让0、± 1级通过;c. 滤波模板只让0、± 2级通过;（2）二维光栅：a. 滤波模板只让含O级的水平方向一排点阵通过;b. 滤波模板只让含O级的竖直方向一排点阵通过;c.滤波模板只让含O级的与水平方向成450—排点阵通过;d.滤波模板只让含0级的与水平方向成1350—排点阵通过.4•“光”字屏滤波物面上是规则的光栅和一个汉字“光”叠加而成，在实验中要求得到如下结果：a. 如何操作在像面上仅能看到像面上是横条纹或竖条纹，写出操作过程；b. 如何操作在像面上仅能看到像面上是空心“光”，写出操作过程.实验数据处理：（详细见原始数据）1. 小透镜的焦距按照实验内容中的光路图排好光路，在透镜后调节屏的位置。
傅里叶光学实验报告原理
傅里叶光学实验报告原理引言傅里叶光学是一种研究光的传播、变换和调制的重要实验方法。
通过傅里叶光学实验，人们可以深入了解光的波动性质，并应用于许多科学技术领域，如光学通信、光谱分析和图像处理等。
本实验旨在通过获取光信号的频谱和波形信息，介绍傅里叶光学的基本原理和方法。
实验原理傅里叶光学实验的基本原理是将光信号在频域上进行分析和合成。
根据傅里叶级数展开的理论基础，任意周期函数都可以表示为一系列正弦和余弦函数的叠加，即傅里叶级数。
对于连续光信号而言，可以将其频谱分解为一系列连续的频率分量。
而在实际应用中，常使用离散傅里叶变换（DFT）对光信号进行数字处理。
傅里叶光学实验通常包括以下几个关键步骤：1. 发光源：实验中需要使用一种稳定而强亮度的发光源，常见的有激光器、白炽灯等。
2. 空间滤波：为了使实验的结果更加清晰，可以使用光阑等光学元件对入射光进行空间滤波，以去除噪声和杂散光。
3. 波像记录：通过使用适当的光学元件（如透镜或光栅）对光信号进行处理，并将光场信息转化为一个空间上的二维图像。
4. 光信号检测：使用光电探测器或像敏元件将光信号转化为电信号，进一步进行数字处理和分析。
5. 数据处理：利用数学方法对光信号的频谱进行计算和分析，如进行傅里叶变换、滤波和谱线提取等。
实验设备- 一台激光器- 一块光栅- 一组准直透镜- 一个光电探测器- 一个光电转换器- 一台示波器- 一台计算机实验步骤1. 将激光器与准直透镜对准，使激光的光斑尽量小且清晰。
2. 将光栅放在准直激光的路径上，调整角度使激光通过光栅后形成干涉条纹。
3. 放置光电探测器，将光栅产生的干涉条纹转化为电信号。
4. 将光电转换器与光电探测器连接，转化电信号为适当的电压信号。
5. 使用示波器对电压信号进行测量和分析，获取干涉条纹的波形信息。
6. 将示波器与计算机相连，将数据导入计算机进行进一步处理和分析，如进行傅里叶变换并提取频谱信息。
实验结果与分析在实验中，我们成功地观察到了干涉条纹的形成，并通过光电探测器将其转化为电信号。
傅里叶光学实验报告
傅里叶光学实验报告摘要：本实验主要是通过傅里叶光学的实验，研究光的干涉和衍射现象以及傅里叶变换的原理与应用。
在实验中，我们用干涉仪观察了两个光源的干涉现象，并利用光栅观察了光的衍射现象。
实验结果表明，光的干涉和衍射具有波动性和干涉性，傅里叶变换能够将信号从时域转换到频域。
1.引言2.实验装置实验主要用到了干涉仪和光栅。
干涉仪是由两个光源和一系列光学元件组成的装置，用于观察光的干涉现象。
光栅则是一种特殊的光学元件，能够通过衍射产生多个光斑。
3.实验步骤3.1干涉实验首先我们调整干涉仪的各个光路元件，使得两个光源的光线通过干涉仪后能够叠加在一起。
接着，我们调整干涉仪的反射镜，使得两束光叠加后的干涉条纹清晰可见。
在实验中，我们发现当两个光源相位差恰好为0时，干涉条纹最为明显；而当相位差为180度时，干涉条纹相消。
这说明光的干涉现象与光源的相位差有关。
3.2衍射实验接下来，我们使用光栅进行衍射实验。
将光栅置于光源前方，然后调整光栅的位置和角度，使得衍射光斑能够清晰可见。
实验中，我们观察到了光栅产生的多个光斑，这是由于光经过光栅后发生了衍射现象。
3.3傅里叶变换实验最后，我们进行了傅里叶变换实验。
在实验中，我们使用傅里叶变换将信号从时域转换到频域。
通过调整输入信号的频率，我们观察到傅里叶变换的输出结果呈现出不同的频谱。
4.结果与讨论实验结果表明，光的干涉和衍射现象能够用波动光学的理论进行解释。
干涉实验显示了光的相位差对干涉条纹的影响，而衍射实验则是光波通过光栅后发生了弯曲现象。
傅里叶变换实验则展示了将信号从时域转换到频域的能力。
在实际应用中，傅里叶光学在光学成像、信号处理等领域具有重要作用。
例如，利用傅里叶变换可以对图像进行去噪、增强等处理，同时也可以通过干涉和衍射现象实现光学传感器、光学显微镜等设备。
5.结论通过本次实验，我们深入了解了光的干涉和衍射现象以及傅里叶变换的原理与应用。
实验结果验证了光的波动性和干涉性，同时也为我们在光学领域的研究与应用提供了基础知识和实验基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验10 傅里叶变换光学系统实验时间：2014年3月20日 星期四一、 实验目的1. 了解透镜对入射波前的相位调制原理。
2. 加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3. 观察透镜的傅氏变换力图像，观察4f 系统的反傅氏变换的图像，并进行比较。
4. 在4f 系统的变换平面插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、 实验原理1. 透镜的FT 性质及常用函数与图形的关学频谱分析透镜由于本身厚度的不同，使得入射光在通过透镜时，各处走过的光程差不同，即所受时间延迟不同，因而具有相位调制能力。
假设任意点入射光线在透镜中的传播距离等于改点沿光轴方向透镜的厚度，并忽略光强损失，即通过透镜的光波振幅分布不变，仅产生位相的变化，且其大小正比于透镜在该点的厚度。
设原复振幅分布为(,)L U x y 的光通过透镜后，其复振幅分布受到透镜的位相调制后变为(,)L U x y '：(,)(,)exp[(,)]L L U x y U x y j x y ϕ'= (1)若对于任意一点（x ，y ）透镜的厚度为(,)D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(,)D x y ，空气空的距离为0(,)D D x y -，透镜折射率为n ，则该点的位相延迟因子(,)t x y 为：0(,)exp()exp[(1)(,)]t x y jkD jk n D x y =- (2)由此可见只要知道透镜的厚度函数(,)D x y 就可得出其相位调制。
在球面镜傍轴区域，用抛物面近似球面，并引入焦距f ，有： 22012111(,)()()2D x y D x y R R =-+- (3) 12111(1)()n f R R =-- (4) 220(,)exp()exp[()]2k t x y jknD j x y f=-+ (5) 第一项位相因子0exp()jknD 仅表示入射光波的常量位相延迟，不影响位相的空间分布，即波面形状，所以在运算过程中可以略去。
当考虑透镜孔径后，有： 22(,)exp[()](,)2k t x y j x y p x y f=-+ (6)其中的(,)p x y 为透镜的光瞳函数，表达式为：1(,)0p x y ⎧=⎨⎩ 孔径内 其 它(7)2． 透镜的傅立叶变换性质图1 透镜的傅立叶变换性质如图1所示，入射的光波通过透镜前面的衍射屏后产生一个衍射光场，这个光场中包含很多不同的频率成分。
由于凸透镜的会聚作用，衍射光场中拥有相同空间频率的光波成分将会聚集到透镜的像方焦平面上（如图2中的光线1和2，光线3和4的空间频率相同，它们经过透镜后分别会聚到A 、B 两点）。
于是，在透镜的像方焦平面上安放一个观察屏，屏上显现的是衍射波场的空间频率分布，这种变换就是从空间域到频率域的变换，即衍射光场的傅立叶变换。
透镜像方焦平面上的光波复振幅分布(),f f E x y 表达式如下（其中(),T u v 是t(x,y)的傅里叶变换）： ()()()2212,,,f f x y z ik z f ik f f f f f f x y e E x y e T u v u v i f f f λλλ+⎛⎫+- ⎪⎝⎭⎛⎫=== ⎪⎝⎭(8)3． 透镜孔径的衍射与滤波特性实际上透镜总有一定大小的孔径。
这个孔径在光学系统中扮演着两种重要角色：衍射与滤波。
从波动光学角度来说，由于孔径的衍射效应，任何具有有限大小通过光孔径的光学成像系统，均不存在如几何光学中所说的理想像点。
所谓共轭像点，实际上是由系统孔径引起的，以物点的几何像点为中心的夫琅禾费衍射图样的中央亮斑——艾里斑。
此结论对于有限远处物点的成像情况同样适用。
其次，透镜有限大小的通光孔径，也限制了衍射屏函数的较高频率成分（具有较大入射倾角的平面波分量）的传播。
这可以从图2可以看出：图2 透镜孔径引起渐晕效应因此，所得衍射屏函数的频谱将不完整。
这种现象称为衍射的渐晕效应。
由此可见，从光信息处理角度来讲，透镜孔径的有限大小，使得系统存在着有限大小的通频宽带和截止频率；从光学成像的角度来讲，则使得系统存在着一个分辨极限。
4． 相干光学图象处理系统（4f 系统）如图4所示：图3 4f 系统光路图当第一个透镜的像方焦平面和第二个透镜的物方焦平面重合时，在第一个透镜的物方焦平面上放置衍射屏，在它的像方焦平面上（变换频谱面T ）的频谱分布图象再一次通过第二个透镜进行第二次傅立叶变换，于是在第二个透镜的像方焦平面上放置的显示屏P 出现了衍射屏的倒像。
我们可以通过在变换频谱面T 上放置各种滤波器来改变原来图象，并将修改后的图象在P 上显示出来。
5． 空间滤波实验如果从输入图像中提取或排除某种信息，就要事先研究这类信息的频谱特征，然后针对它制备相应的空间滤波器置于变换平面。
经第二次衍射合成后，即可达到预期的效果。
光学信息处理的原理概念大体就是如此。
三、 实验用具与装置图用具：激光器、准直透镜、傅立叶透镜、傅立叶变换试件、频谱处理器、CCD 。
实验装置图如下面所示：图4 傅里叶变换光路图图5 反傅里叶变换光路装置简图四、 实验过程与结果分析1、开启电脑，运行csylaser 软件。
2、 将除了样品以外的各个光学元件粗略按照图4光路固定在实验平台上。
3、 打开激光器，用激光束作为参考，调整好光路，并调整好各个元件距离。
此过程中用白纸在准直系统后来回移动，发现光斑并不能维持在一定大小，说明准直系统出射光并非平行光。
我们重新调整了准直系统的两个透镜位置，利用准直立尺确认了不同出射距离光线的高度一致、直径相近，才继续后续操作。
4、 在傅里叶透镜焦面位置附近放置CCD ，调整前后位置直到显示屏上可看到的光斑最小，说明CCD 正好位于透镜焦面上。
5、 在准直系统后面放置样品，在显示屏上得到傅里叶频谱的图像如图6：图6 实验所得傅里叶频谱图分析：由图可见，样品图案的傅里叶频谱为大致成一个“米”字，其中十字最为清晰，横线为纵向图案透射光场的衍射，纵线为横向图案投射光场的衍射。
中心最大的光斑为光的直流与低频分量，向两边扩散的是高频分量，而部分高频渐渐隐去的原因是渐晕效应。
若用matlab 模拟出样品图像的傅里叶变换，可得到理论频谱图，如图7：图7 源图像和理论频谱图对比图6，可见频谱成像的质量并不是很好，尤其是斜线十分模糊，原因可能有： a. 激光器出射激光不是完全水平或者准直系统透镜间距没有调节准确，导致透过样品的光不是水平平行光，没有形成标准的夫琅和费衍射；b. 光学元件没有严格共轴，导致部分光场无法在观察屏上形成清晰的衍射图样；c. 调CCD 位置时，肉眼分辨最小光斑有误差，使得CCD 没有准确处在透镜焦平面位置；源图像图像的频谱图6、按图5在图4光路基础上放置反傅里叶透镜，并将CCD移至反傅里叶透镜后，调整二者位置，直至可在显示屏上看到边缘平整的倒置样品图案，即输入图像的反傅里叶变换图像。
如图8：图8 实验所得反傅里叶变换图像可见连续两次傅里叶变换后图像形式基本复原，结果与理论相符。
图像略有黑斑，可能原因有：a.衍射频谱图的缺陷传递给了反傅里叶变换图像，如渐晕效应和米字不完整使得反变换后部分像损失；b.反傅里叶透镜与傅里叶透镜没有准确相距2f或入射傅里叶透镜的光束不平行，影响了成像效果。
7、用白纸在两个透镜间来回移动，找到光斑最小的位置，即为4f系统的频谱面。
在该处插入频谱处理器，可得到一系列相应反傅里叶变换输出图如下表第二列。
高通滤波器为一组不透光的细线，低通滤波器为一组透光的细缝。
第三四列为matlab由表中图可知，高通滤波器滤去纵向的低频光，输出横向轮廓部分亮而中间和纵向轮廓部分暗的图像，线越宽滤去低频成分越多，横向轮廓越锐利；低通滤波器通过纵向低频光，输出横向边缘模糊而内部明亮纵向边缘清晰的图像，缝越窄滤去高频成分越多，横向轮廓越模糊。
事实上由于两种滤波器分别滤去了傅里叶频谱的高频部分和低频部分，因此大致可将两组滤波器看做是三对互补衍射屏。
对比实验图与理论图，可以说结果总体比较理想，基本做出了不同程度高低通滤波的效果。
但仍有一些光场分布与理论存在差距，尤其以窄缝低通滤波的成像为例，本该通过而显示出明亮的纵向低频部分也被滤去了许多。
这些不足可以总结为以下原因：a. 用白纸寻找共焦面较为粗略，频谱处理器很难准确放置在两个透镜的共焦面上，所以可能没有很好地达到目的的滤波效果；b. 两个透镜间距不是2f 或入射傅里叶透镜的光束不平行的情况下没有找到最佳元件放置点；c. 滤波器上的缝或线没有很好地处在频谱的中心，导致实际选频偏离目的选频。
总结：通过本实验，我们加深了对透镜相位调制原理和透镜性质及相关参量的理解，在老师指导下和自主尝试中感性认识了光场的傅里叶变换和反变换，以及滤波器在信息处理中的作用，掌握了傅里叶变换光学系统中的光路调节方法和准直系统的调节方法。
【思考题】1、透镜相位调试表达式的物理含义答：相位调制因子(,)L x y ϕ的表达式可以单从几何光学简单推出来：00(,)[(,)](,)(1)(,)L x y k D D x y knD x y kD k n D x y ϕ=-+=+- （9）其中k 是某频率光波的波矢量，n 是透镜折射率，0D 是透镜中心厚度，(,)D x y 是透镜上各个点的厚度。
上式有很明显的物理含义，由于透镜的厚度是位置（x,y ）的函数，使得通过透镜平面不同点的光经过的光程是不同的。
我们计算光线通过以0D 为厚度的圆柱体时通过的光程，这个光程分为两个部分：一部分是在透镜玻璃中的光程，即上式中的(,)nD x y；另一部分则是光线在空气中的光程，即上式中的0(,)D D x y-（设空气折射率为1）。
这两个光程之和乘以波矢k就是透镜各个点造成光波的相位延迟。
2、光信息处理的大概原理是什么？为何用白光做光源却能得到彩色图像？如何实验物像的反衬度反转？答：阿贝在研究显微镜成像问题时，提出了一种不同于几何光学的新观点，他将物看成是不同空间频率信息的集合，相干成像过程分两步完成，第一步是入射光场经物平面发生夫琅禾费衍射，在透镜后焦面上形成一系列衍射斑；第二步是各衍射斑作为新的次波源发出球面次波，在波面上互相叠加，形成物体的像．将显微镜成像过看成上述两步成像过程，这称为阿贝成像原理。
它不仅用傅里叶变换阐述了显微镜成像的机理，更重要的是首次引入频谱的概念，启发人们用改造频谱的手段来改造信息。
根据阿贝成像原理，我们要对一个物体进行光信息处理，首先是要得到它的空间频谱图。
这一步可以利用透镜的傅立叶变换性质，构造一个或者多个透镜系统，然后在第一个透镜的物方焦平面上放置衍射屏（要处理的图像），在它的像方焦平面上会得到源图像频谱分布图。
