电机与拖动基础第三章 直流电机原理(第一部分)
李发海电机与拖动基础第四版第三章.
2. 自励直流电机 （1）并励直流电机 励磁绕组与电枢绕组并联连接，如图3.12（b）。 （2）串励直流电机 励磁绕组与电枢绕组串联，流过相同电流，如图3.1（c）。 （3）复励直流电机 励磁绕组分两部分，一部分与电枢回路串联，另一部分与电
枢回路并联。如图3.12 （d）。连接时，可先串后并，也可先并 后串。 不同励磁方式的直流电机有不同的特性。
示意图。若N为一个磁极上的励磁绕组匝数，励磁电流为I 时， 每极的励磁磁通势为：F = I N 。
图 3.8 四极直流电机 空载时的磁场示意图
图中主磁通的路径是： 从N极、经气隙、经电枢齿、经电枢轭、到另一部分电齿、再 到气隙、经S极、经定子轭、回到N极。称为 主磁路。
图中只与励磁绕组相链的磁通为漏磁通，其所经过的路径称 为漏磁路。
（3-12）
式中 ia = Ia/2a 为导体里流过的电流，Ia为总电流， a为支路
对数。
一根导所产生的转矩为
（3-13）
式中 D = 2 p τ/π 为电枢直径。
总电磁转矩为
（3-14）
将 Bav
li
代入式（3-14）得
（3-15）
式中
为转矩常数。若 Φ 的单位为Wb, 电流的单位
为A, 则转矩 T 的单位为 N·m
Z e 代表电机总虚槽数,用 u 每个实槽中的虚槽数，见图3.13 (c)。则总虚槽数为： 此时绕组的总导体数为： 直流电机最基本的形式有两种，即单叠绕组和单波绕组。
3.4.1 单叠绕组 1.节距 （见图3.14） （1）第一节距 y 1 ： 指同一元件两元件边的间距，用虚槽数
或换向片数表示。
式中 ε是使Y1凑成整数的一个分数。
第三章 直流电机原理
《电机与拖动基础》直流电机的工作原理和基本结构 ppt课件
例1-2 电动机拖动的生产设备常需要作正转或反转运动， 如电力机车的前行和倒退，就要求牵引电动机能正、反 转。分析前图中的直流电动机如何能反转(顺时针旋转)?
解：图中的电动机模型要顺时针旋 转需获得一个顺时针方向的电磁转 矩，由左手定则可知：电磁力的方 向取决于磁场极性或导体中电流的 方向，所以直流电动机获得反转的 方法有两个：一是改变磁场极性， 二是改变电源电压极性使流过导体 的电流方向改变。
T 2N9
5P N 59 051 53 08.7 2N 7•m
nN
1500
《电机及拖动基础》直流电机
1、电机型号
Z 2—7 2
1号为短铁心，2 号为长铁心
一第 般二 用次 途改 直型 流设 电计 机
电枢铁心长度 机座号
1号最小，12 号最大
型号表明电机所属的系列及主要 特性。知道了型号，可从相关手 册中查出电机的许多技术数据。
注意：两者只能改变其一，否 则，直流电动机的转向不变。
改变电源极性（导体电 流方向）而反转示意图
f
-
n
f+
三、电机的可逆原理（补充）
任何一台电机既可作发电机运行，也可作 电动机运行，这一性质称为电机的可逆原 理。 电机的实际运行方式由外施条件决定：
如果电机转子输入机械能，而电枢绕 组输出电能，电机作为发电机运行； 如 果在电枢绕组中输入电能，转子输出机 械能，则电机作为电动机运行。
1-刷握 2-铜丝辫 3-压紧弹簧 4-电刷块（石墨材料）
二、转子
1.电枢铁心
作用：通过磁通和嵌放 电枢绕组。
铁心冲片
材料：为减小磁滞损耗和涡流损耗，电枢铁心 用0.35mm或0.5mm厚的硅钢片叠成，表面有绝 缘层。
电机与拖动基础习题答案
y2 y1 y 5 1 4
并联支路对数： a p 2
(2) 单波绕组
Z 2p
19 4
4.75;
y1
4;
yk
k
1 p
9;
y yk 9; y2 yk y1 5; a 1
3-14 直流发电机铭牌：PN=75kW，UN=230V， nN=1500r/min，ηN=90%，求输入功率P1和额定电流IN。
N=5750 N=2875
3-13 计算y1,y2,y3和yk，绘制绕组展开图，安放主磁极和电刷， 求并联支路对数。
(1) 单叠绕组 2p=4,Z=S=22
(2) 单波绕组 2p=4,Z=S=19
解：(1)单叠绕组
Z 5.5; y1 5; yk 1
2p
合成节距与换向节距为： y yk 1
TL (m2 Hq) g D / 2 12779Nm
折算后负载转矩：
TL
TL
i
710 Nm
电动机转速加速度：
dn i dnm i 60 dv 95.5
dt dt D dt 由运动方程的启动转矩：
Tk
TL
Jeq 9.55
dn dt
710
49.74 9.55
解：每匝电势为：
e1 4.44 f m 4.44 50 0.0022 0.4884V ;
N 36 74匝 0.4884
第二章 电力拖动动力学基础
2-13：计算电机启动时的转矩，H=190m，m1=650Kg，矿物 m2=1000Kg，罐笼m=1600kg，h=18m，每条钢丝长280m， q=1.6kg/m，提升电机nN=975r/min，JM=6.25kg·m2，提升机 Jm=10250kg·m2，滚筒D=2m，传动比i=20，η=0.9，天轮的 J=375kg·m2，a=0.5m/s2.
直流电机-《电机与拖动基础》-第三版-林瑞光-主编_图文
其中
为电机的转矩常数，有
可见，制造好的直流电机其电磁转矩与气隙磁通及电枢电 流成正比
性质: 发电机——制动(与转速方向相反)；
电动机——驱动(与转速方向相同)。
1.4.3 直流电机的电磁转矩
1.5直流电动机
1.5.1 直流电机的可逆原理
以他励电机为例说明可逆原理：把一台他励直流发电机并 联于直流电网上运行保持电源电压不变。
3）电枢电流等于各支路 电流之和。
１.２.３ 单波绕组
单波绕组的特点是合成节距与换向节距相等，展开图如下 图所示。
两个串联元件放在 同极磁极下，空间位置 相距约两个极距；沿圆 周向一个方向绕一周后 ，其末尾所边的换向片 落在与起始的换向片相 邻的位置。
单波绕组的并联支路图: 单波绕组的特点
1）同极下各元件串联 起来组成一条支路，支 路对数为1，与磁极对 数无关；
。
单叠绕组的展开图是把放在铁心槽里、构成绕组的所有元件取出
来画在一张图里，展示元件相互间的电气连接关系及主磁极、换向片 、电刷间的相对位置关系。
单叠绕组的展开图
根据单叠绕组的展开图可以得到绕组的并联支路电路图:
单叠绕组的的特点：
1）同一主磁极下的元件 串联成一条支路，主磁极 数与支路数相同。 2）电刷数等于主磁极数 ，电刷位置应使感应电动 势最大，电刷间电动势等 于并联支路电动势。
电枢绕组：由带绝缘的导线绕制而成，是电路部分。
换向器：与电刷装置配合,完成直流与交流的互换 转轴 轴承
当原动机驱动 电机转子逆时针旋 转时同，线圈abcd 将感应电动势。如 右图，导体ab在N极 下，a点高电位，b 点低电位；导体cd 在S极下，c点高电 位，d点低电位；电 刷A极性为正，电刷 B极性为负。

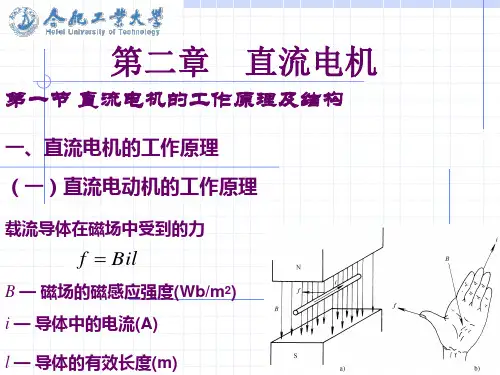

电机及拖动基础_(第四版)
第三节 直流电机的绕组
对绕组的要求：在能够通过规定的 电流和产生足够的电动势的前提下， 尽可能节省铜和绝缘材料，并且结构 简单、运行可靠。
一、简单的绕组
右图只是说明原理的示意图。它的缺 点是：随着电枢的转动，始终只有一个 线圈有电流。这样的话，材料没有充分 利用，产生的总转矩或电势均很小。 解决办法：用4个换向片将4个线圈都连接 起来，成为一个闭合绕组，两个不同的元 件边连接一个换向片。每个元件的两个元 件边连接2个不同的换向片。共用了4个换 向片，节省了材料，提高了输出转矩。
电枢反应后磁动势波形
1、有负载时气隙磁场发生了畸变 2、电枢反应呈现去磁作用
27
第五节 感应电动势和电磁转矩的计算
一、感应电动势的计算
直流电机无论作电动机运行，还是发 电机运行，电枢内部都感应产生电动势。
t 60 2 pn 2 pn 60
式中，n—电枢的转速；p—极对数。 根据电磁感应定律，一个匝数为 N y 的元件 中感应电动势的平均值为：
励磁方式
指直流电机的励磁线圈与电枢线 圈的连接方式 此外，电机铭牌上还标有其它数据，如励磁电压、出厂日期、 出厂编号等。 电机运行时，所有物理量与额定值相同——电机运行于额定状 态。电机的运行电流小于额定电流——欠载运行；运行电流大于额 定电流——过载运行。长期欠载运行将造成电机浪费，而长期过载 运行会缩短电机的使用寿命。电机最好运行于额定状态或额定状态 附近，此时电机的运行效率、工作性能等比较好。
6—槽底绝缘
电枢槽内的绝缘
1—换向片
2—连接片
8
第二节 直、额定功率PN(kW)
2、额定电压UN(V) 3、额定电流IN(A) 4、额定转速nN(r/min) 5、额定励磁电压UfN(V)
《电机与拖动基础》习题解答
《电机与拖动基础》习题解答第一章 直流电机原理P331-21一台并励直流发电机N P =16kW , N U =230V,N I =69.6A ,N n =1600r/min,电枢回路电阻a R =0.128Ω,励磁回路电阻f R =150Ω,额定效率N η=85.5%.试求额定工作状态下的励磁电流、电枢电流、电枢电动势、电枢铜耗、输入功率、电磁功率。
解：fN I =N f U R =230150=1.53A aN I =N I +fN I =69.6+1.53=71.13A aN E =N U +aN I a R =230+71.130.128⨯=239.1Vcua p =2aN I a R =271.130.128⨯=647.6WaN E aN I =239.171.13⨯=17kW输出功率1N p =N N P η=1685.5%1685.5%=18.7kW1-29并励直流发电机N P =7.5kW , N U =220V , N I =40.6A , N n =3000r/min,Ra=0.213Ω.额定励磁电流fN I =0.683A,不计附加损耗，求电机工作在额定状态下的电枢电流、额定效率、输出转矩、电枢铜耗、励磁铜耗、空载损耗、电磁功率、电磁转矩及空载转矩。
解： a I =N I -fN I =40.6-0.683=40AP 1=N U N I =22040.6⨯=8932W N η=1N p p 100%⨯=75008932100%⨯=84% 2T =9550N N p n =95507.53000⨯=24N ·m cua p =2a I Ra=240⨯0.213=341W2203220.683N f fN U R I ===Ω 2cuf fN f p I R =∙=2200.683N fN U I ∙=⨯=150W0189327500341150941N cua cuf p P P p p =---=---=189323411508441M cua cuf P p p p =--=--=WT =9550M Np n =95508.4413000=27 N ·m 02T T T =-=27-24=3 N ·m第二章 电力拖动系统的动力学P482-9 负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。
电机与拖动基础试题库及答案
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

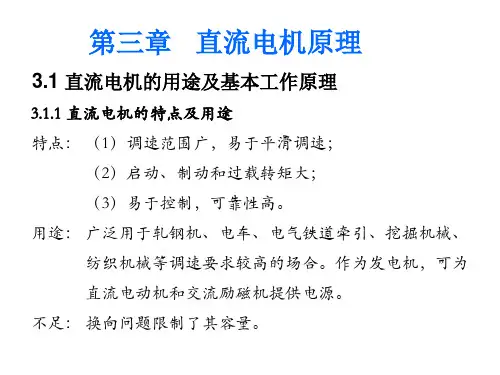

第3章 直流电机原理
电机与拖动基础
结论：
由于静止电刷和旋转换向器的作用，
eBA 为脉动的直流电动势。
电机与拖动基础
直流电动势产生
1) 线圈内感应电动势的 性质； 2) 整流：机械式和电子 式；导电片又叫换向片 3) 脉振电动势的消除— —多线圈
按照一定的规律把它们连接起来，构成电枢绕组。
若流过电机的电流大于额定值，叫过载运行，损坏电 机。
电机与拖动基础
例3.1、直流发电机，PN=145KW，UN=230V， nN=1450r/min，ηN=90%，求该发电机的输入功率P1， 额定电流IN各为多少？
例3.2、直流电动机， PN=160KW，UN=220V， ηN=90%，nN=1500r/min，求该电动机的输入功率、额 定电流、额定输出转矩各为多少？
电刷 刷握 绝缘支架 压紧力调整装置
转子
换向器 电枢铁心 电枢绕组
（产生电动势，流过电 流，产生电磁转矩）
§3.2.2 直流电机的铭牌数据
1、额定值 电机制造厂按国家标准的要求，对电机的一些电量或机械
量所规定的数据 2、额定工况
电机运行时，有关电量和机械量都符合额定值的运行情况 3、常用额定数据
额定功率 PN (W) 额定电压 UN (V) 额定电流 IN (A) 额定转速 nN (r/min) 额定励磁电流 IfN (A)和励磁方式等
§3.2.1 主要结构
旋转电机结构形式必须有满足电磁和机械两方面要求 的结构，旋转电机必须具备静止和转动两大部分
• 直流电机静止部分----定子 作用 —— 产生磁场 由主磁极、换向极、机座和电刷装置等组成
• 直流电机转动部分——转子(通常称作电枢) 作用——产生电磁转矩和感应电动势 由电枢铁心和电枢绕组、换向器、风扇、轴和轴承等组
电机与拖动基础答案(第四版)
电机与拖动基础答案(第四版)电机与拖动基础答案(第四版)第一章电机基础知识1.1 电机的定义及分类电机是一种将电能转化为机械能的设备。
根据电源类型和工作原理的不同，电机可分为直流电机和交流电机两大类。
1.2 电机的工作原理直流电机的工作原理基于电流的方向和大小来决定磁场的方向和大小，从而产生电磁力。
交流电机则是通过电流的频率和大小的变化来产生旋转磁场，从而实现转动。
1.3 电机的结构及组成电机主要由定子、转子、电磁铁、机械轴等部件组成。
定子和转子之间的磁场交互作用使电机能够产生转动。
1.4 电机的性能参数主要包括额定功率、额定转速、效率、启动方式、绝缘等级等。
这些参数可以帮助我们选择合适的电机来满足特定的工作需求。
第二章拖动系统基础知识2.1 拖动系统的定义和组成拖动系统是由电机和负载设备组成的一套驱动装置，用于实现设备的运动和控制。
它包括电机、传动装置、控制装置等。
2.2 传动装置的分类传动装置通常分为机械传动和电子传动两种类型。
机械传动包括齿轮传动、带传动、链传动等，而电子传动主要使用变频器等电子设备来实现。
2.3 拖动系统的控制方式拖动系统可以采用手动控制、自动控制和远程控制等方式。
不同的应用场景需要选择合适的控制方式来实现对拖动系统的灵活控制。
第三章电机和拖动系统的选型和设计3.1 选型要点和方法根据实际工作负载和运行环境条件，我们需要明确电机的功率、转速、绝缘等级等要求，并结合实际情况进行合适的选型。
3.2 设计要点和方法拖动系统的设计需要考虑传动装置的类型、传动比、传动效率等因素。
同时，还需要综合考虑安全性、可靠性和经济性等方面的要求。
3.3 电机和拖动系统的故障分析与排除当电机和拖动系统发生故障时，我们需要进行故障分析，找出问题的原因，并采取相应的措施进行排除，以确保系统的正常运行。
结语电机与拖动基础答案(第四版)对于理解电机的基本原理和拖动系统的选型设计具有重要的参考价值。
通过深入学习和理解这些知识，我们可以更好地应用电机和拖动系统，为各行各业提供高效、安全的驱动方案。
电机与拖动基础习题1(第3-6章)
电机与拖动基础习题1（第3-6章）第三章：直流电机原理一、简答题：1、换向器在直流电机中起什么作用在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、负电刷两端输出。
在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。
2、直流电机铭牌上的额定功率是指什么功率直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直流电动机而言，指的是电动机轴上输出的机械功率的额定值3、直流电机主磁路包括哪几部分磁路未饱和时，励磁磁通势主要消耗在哪一部分直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁轭。
磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。
4、如何改变他励直流发电机的电枢电动势的方向如何改变他励直流电动机空载运行时的转向通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。
改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。
5、直流发电机的损耗主要有哪些铁损耗存在于哪一部分,它随负载变化吗电枢铜损耗随负载变化吗直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢铜损耗;(5)电刷损耗;(6)附加损耗。
铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。
这两种损耗与磁密大小以及交变频率有关。
当电机的励磁电流和转速不变时,铁损耗也几乎不变。
它与负载的变化几乎没有关系。
电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。
电枢铜损耗与电枢电流的平方成正比。
6、他励直流电动机的电磁功率指什么在直流发电机中，电磁功率指的是由机械功率转化为电功率的这部分功率。
直流电机原理
（3-1）
由电枢转动的机械角速度与感应电动势角频率e 的关系
e np
2π n 60
（3-2） （3-3）
-40-
第三章 直流电机原理 式（3-1）表示的直流电机感应电动势可写成 2n p N n Ea Φ 4np NΦ （3-4） π 60 由于电枢绕组的匝数N与电枢总有效边数Z以及支路对数a的关系 为 N = Z/4a， Z n np Z E a 4n p Φ Φn 4a 60 60a 令 Ce
I a 2aia
第三章 直流电机原理
单波绕组
波绕组：同一极性下的所有元件串联成一条支路，首末端相连 的两个换向片相隔很远，两元件紧相串联后形似波浪。
最大特点：
支路对数恒为 1， 与磁极对数无关！ 电枢电流等于两倍支路电流
I a 2ia
第三章 直流电机原理
电枢绕组装配图
第三章 直流电机原理
转轴 轴承 换向器 电枢铁心 电枢绕组 风扇 轴承
图3-4 直流电机的电枢
-13-
第三章 直流电机原理 3. 换向器和电刷
换向器安装在转轴上，有许多梯形截面的换向片围叠组成 一个圆柱体，相邻的换向片用云母片彼此绝缘。 换向器的作用是将电枢绕组内的交流电动势用机械换接的方 法转换成电刷间的直流电动势。
N
If N 励磁线圈 S 电刷
几何中线
电枢线圈 主磁通 主磁通 电动机 旋转方向
漏磁通
S
a) 图3-8 空载时的磁场分布
a) 空载时的磁场分布 b) 主磁场磁密分布曲线
发电机 旋转方向
b)
-33-
第三章 直流电机原理 主磁通0 的大小决定于励磁磁动势Ff 、磁路各段几何尺寸和 选用的材料性质。在磁路尺寸和材料已定的情况下，0 与Ff 满足 图3-9所示的 0 = f（Ff ）关系曲线。若励磁绕组匝数一定，磁动 势Ff 便与励磁电流If 成正比，使 0 = f（Ff ）= f（If ），称为磁 化曲线。 磁化曲线表明，电机中磁 通增大时，磁通与磁动势成线 性正比，但当磁通达到一定数 值时，磁通增长缓慢，呈饱和 趋势，随着磁动势继续增加， 磁通趋于平直。一般电机空载 时，电机的磁场处于磁化曲线 浅饱和区的a点。
电机与拖动基础答案(第四版)1-5章
提升速
度给定为
绳索的速度
卷筒外圆线速度
卷筒转速
π
π
电动机转速
于是得
直线运动部分飞轮矩
=3
所以折算到电动机轴上系统总飞轮矩
重物吊起及下放时折算到电动机轴上的负载转矩计算。
重物吊起时，负载转矩折算值
η
重物、导轮 8 及吊钩三者转矩折算值为
算值
所以传动机构损耗转矩为 -Δ
上的负载转矩计算。 空钩吊起时负载转矩
21生产机械切削力或重物重力切削速度或升降速度电动机转速n传动效率负载转矩传动损耗电磁转矩刨床3400042975080起重机9800提升141200075下降14电梯提升10950042下降1022生产机械切削力或重物重力切削速度或升降速度电动机转速n传动效率负载转矩传动损耗电磁转矩刨床340004297508017483491748续表生产机械切削力或重物重力切削速度或升降速度电动机转速n传动效率负载转矩传动损耗电磁转矩起重机9800提升14120007514558363914558下降14120006677283639728电梯提升10950042359022082335902下降1095003815744208235744习题解答21如图21所示的某车床电力拖动系统已知切削力工件直径电动机转速减速箱的三级速比各转轴的飞轮矩为指电动机轴各级传动效率都是09求
等于 1.
(2) 为了使直流电机正、负电刷间的感应电动势最大，只考虑励磁磁场时，
ww 式的直流电动机改变转向时，都要加以考虑。
5. 他励直流发电机稳态运行时的基本方程式与功率关系。 6. 直流电机的可
逆原理。
7. 他励直流电动机稳态运行时的基本方程式与功率关系。
8. 他励直流电动机固有机械特性： 表达式、特性曲线及其特点。这是本章重
电机及拖动基础教学课件讲义教材
电机及拖动基础教学课件目录绪论第1章直流电机原理1.1直流电机的基本工作原理1.1.1 直流发电机的工作原理1.1.2 直流电动机的工作原理1.2直流电机的主要结构及用途1.2.1 主要结构1.2.2 直流电机的铭牌数据1.2.3 直流电机的用途和分类1.3直流电机的电枢绕组1.3.1 单叠绕组1.3.2 单波绕组简介1.4直流电机的磁场1.4.1 直流电机的空载磁场1.4.2 直流电机负载时的磁场和电枢反应1.4.3 直流电机的励磁方式1.5直流电机的换向1.5.1 直流电机的换向问题和换向极绕组1.5.2 直流电机的补偿绕组小结思考题习题参考文献第二章直流电机的运行和拖动2.1直流电机的运行原理和特性；2.2他励直流电机的机械特性；2.3他励直流电机的起动；2.4他励直流电机的调速；2.5他励直流电机的电动与制动运行第三章变压器3.1变压器的基本工作原理和结构；3.2单相变压器的空载运行；3.3单相变压器的负载运行；3.4变压器参数的确定；3.5变压器的运行特性；3.6三相变压器；3.7自耦变压器第四章三相异步电动机原理4.1异步电动机的基本工作原理；4.2异步电动机的结构及用途；4.3异步电动机的定子绕组；4.4三相异步电动机的电磁关系；4.5三相异步电动机的功率与转矩；4.6三相异步电动机的工作特性；4.7三相异步电动机参数的测定第5章三相异步电动机的运行与拖动5.1 三相异步电动机的运行特性5.1.1 机械特性的物理表达式5.1.2 机械特性的参数表达式5.1.3 机械特性的实用表达式5.1.4 机械特性的固有特性和人为特性5.1.5 稳定运行问题5.2 三相异步电动机的起动5.2.1 三相异步电动机直接起动的问题5.2.2 三相鼠笼式异步电动机的降压起动5.2.3 三相绕线式异步电动机的起动5.3 三相异步电动机的制动5.3.1 能耗制动5.3.2 反接制动5.3.3 回馈制动5.4 三相异步电动机的调速5.4.1 三相异步电动机的降定子电压调速5.4.2 绕线式异步电动机转子回路串电阻调速5.4.3 电磁转差离合器调速5.4.4 绕线式异步电动机的串级调速5.4.5 变极调速5.4.6 变频调速小结习题第六章控制电机6.1 伺服电动机6.2步进电动机6.3测速发电机6.4自整角机6.5旋转变压器6.6小结第七章电动机的选择7.1电动机的发热与冷却7-2电机的绝缘材料和允许温升7.3电动机的工作方式7.4电动机的负载功率计算7.5电动机的容量选择7.6小结电机及拖动基础教学课件第1章 直流电机原理摘要：本章分析直流电机的工作原理、结构、电路、磁路及换向等问题，为电力拖动自动控制系统提供元件的基本知识。
电机与电力拖动基础 (全)PPT教学课件
1
If —— 激磁绕组中的激磁电流； Rm —— 该段的磁组； Ф—— 磁通量
Φ
说明:当I较小时磁路的磁阻为气隙
2
磁阻且为常数,故If与Φ是线性的 If较大时铁心饱和,磁阻加大Φ增
加变慢If与Φ为非线性关系. 电机的饱和程度对电机的性能有很
0
大的影响.
If
二、主磁极磁势产生的气隙磁密在空间的分布
气隙磁密的概念：
本课程的性质、任务及学习方法
1、性质：在工业电气自动化专业中，《电机原 理及拖动》是一门十分重要的专业基础课或称 技术基础课。
2、任务：我们所从事的专业决定了我们是从使 用的角度来研究电机的。因此，我们着重分析 各种电机的工作原理和运行特性，而对电机设 计和制造工艺涉及得不多。但对电机的结构还 要有一定深度的了解。
1.静止部分 (1)主磁极:由极身和极掌组成,固定在磁轭
(机座)上.在磁极上套入激磁绕
组(线圈).主磁极总是偶数,且N
磁轭
极和S极相间出现.极掌对激磁
极掌极身
线圈 绕组起支撑作用,且使磁通在气
隙中有较好的分布波形.
(2)换向极:它位于相邻两主磁极之间,构造与主磁极相似,其 作用是为了消除在运行过程中换向器产生的火花.
自锁电路目录?第一章直流电机原理?第二章电力拖劢系统的劢力学基础?第三章直流电劢机的电力拖劢?第四章发压器?第五章三相异步电劢机原理?第六章三相异步电劢机的电力拖劢?第七章同步电劢机?第八章控制电机?第九章电力拖劢系统中电劢机的选择3学习方法
电机及拖动基础
电路
由金属导线和电气以及电子部件组成的导电回路称为电路。 电路导通叫做通路，只有通路才有电流通过。 电路在某一处位置断开，叫做断路或开路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
子磁轭的磁阻。
•在磁路不饱和情况下，
μ >> μ0 。有：
li
' 2Ff Ff
2 Rm Rm
•15
3.3.2 空载时气隙磁通密度的分布波形
•
磁管气隙磁阻：R m
0li
' Ff Rm
Ff
0
F f li
δ
li
•
0li
气隙磁密：
Bx li
第3章 直流电机原理
本章主要内容
1. 直流电机工作原理 2. 直流电机的结构 3. 直流电机的磁路 4. 直流电机的电枢绕组 5. 直流电机的电枢电动势与电磁转矩 6. 直流发电机的运行原理 7. 直流电动机的运行原理 8. 他励直流电动机的的机械特性
•06:07
•1
3.1 直流电机的用途及基本工作原理
3.1.1 直流电机的用途 • 直流发电机：机械能直流电能 • 直流电动机：直流电能机械能
•直流电动机的优点： 1）调速范围广，易于平滑调速 2）启动、制动和过载转矩大 3）易于控制，可靠性较高。
•用于对调速要求高的场合。
•06:07
•2
直流电动机应用实例
电动汽车
•06:07
电动自行车
城市电车
造纸机
3.2.2 电机的铭牌数据
• 额定容量PN：
直流发电机：电刷端输出的电功率的额定值
直流电动机：轴上输出的机械功率的额定值。
直流发电机的额定容量： PN =UN IN 直流电动机的额定容量： PN =UN IN ηN
• 电动机轴上的输出额定转矩T2N ：
T2 N
PN N
PN 2 nN
9.55 PN nN
3.2.2 电机的铭牌数据
3.2.2 电机的铭牌数据
1．额定容量（功率）PN（kW） 2．额定电压 UN（V）； 3．额定电流 IN（A）；
直流发电机：输出电压、电流的额定值； 直流电动机：电源输入电压电流的额定值； 4．额定转速 nN（r／min）； 5．励磁方式和额定励磁电流 IfN（A）。
•10
-
R1 R2
电路欧姆定律
I E R1 R2
R l
S
E F IΦ F
Φ
R Rm
Rm Rmδ
磁路欧姆定律
F
Rm Rm
l
S
•14
3.3.2 空载时气隙磁通密度的分布波形
• 根据磁路欧姆定律，磁管的磁通：
'
2Ff
2 Rm 2 Rmt Rma 2Rmm Rmf
Rmδ，Rmt，Rma，Rmm，
4、电刷装置，其作用是 将电机转动部分的电流引出 到静止的电路，或者将静止 电路中的电流引入到旋转的 电路中。
3.2 直流电机的主要结构与型号
二、转子部分（电枢）：电枢铁心、电枢绕组、换向器、 风扇、转轴和轴承等。
• 电枢铁心：电机主磁路的一部分，用 来嵌放电枢绕组的，为了减少电枢旋转 时电枢铁心中因磁通变化而引起的磁滞 及涡流损耗，电枢铁心通常用0.5mm厚 的两面涂有绝缘漆的硅钢片叠压而成。
•电枢绕组 •转子 •换向器
•转轴
•轴承
•7
3.2 直流电机的主要结构与型号
一．定子部分
1、机座：①导磁作用，是主磁路的一部分， 叫定子磁轭， ②机械支撑作用，主磁极、换向 极以及两个端盖都固定在电机的机座上
2、主磁极又叫主极，它的作用是在电枢表 面外的气隙空间里产生一定形状分布的气隙磁密
3、换向极，其作用是为了改善直流电机的 换向
0
Ff
• 磁极中心磁密大，两 极极靴外磁密小，在两 极之间的几何中心线处， 磁密为零。
•16
3.3.4 直流电机的励磁方式
•他励：励磁电流有其他直流电源供给 •自励：励磁电流由电机自身供给（励磁电流和 电枢电流由同一电源供给）
他励式 并励式
串励式
复励式
M
•17
额定电流 或 额定输出转矩
•12
3.3 直流电机的磁路、空载气隙磁密
3.3.1 直流电机的磁路
• 当励磁绕组流过励磁电流If 时，每极励磁磁通势： Ff =If Nf
• 主磁通：同时链着励磁绕组和电枢绕组
• 主磁路：主磁极；定子、转子之间的气隙；电枢齿；电枢磁轭；
定子磁轭。
• 漏磁通：不进入电枢铁心，
不和电枢绕组相交链，仅交
主磁通
漏磁通
链励磁绕组本身
直流电机中，主磁通是主要的， 它能在电枢绕组中感应电动势，或 者产生电磁转矩，而漏磁通却没有 这个作用，它只是增加主磁极磁路 的饱和程度。主极漏磁通大约是主 磁通的20％。
•13
四极直流电机空载磁场示意图
3.3.2 空载时气隙磁通密度的分布波形
+I E
60
• 直流电动机运行时，若各个物理量都与它的额定值一
样，就称为额定运行状态
• 过载运行：电枢电流超过额定值
• 欠载运行：电枢电流小于额定值
•11
例题3-2：一台直流电动机，其额定功率PN=160kW，额定电压 UN=220 V，额定效率ηN=90％，额定转速nN=1500r／min，求该 电动机的输入功率、额定电流及额定输出转矩各是多少? 解 额定输入功率
•3
3.1.2 基本工作原理
• 交流发电机的工作原理
•06:07
•4
3.1.2 基本工作原理
• 直流发电机的工作原理
•06:07
•5
3.1.2 基本工作原理
• 直流电动机的工作原理
•06:07
•6
3.2 直流电机的主要结构与型号
3.2.1 主要结构
•定子
•主磁极 •电刷装置 •机座 •端盖
•电枢铁心
