LVDT工作原理
LVDT工作原理引言概述：LVDT（Linear Variable Differential Transformer）是一种常用的位移传感器，广泛应用于工业自动化控制系统中。
本文将详细介绍LVDT的工作原理及其应用。
一、基本原理1.1 电感耦合原理LVDT基于电感耦合原理工作，由一个主线圈和两个次级线圈组成。
主线圈中通以交变电流，次级线圈则用于检测位移。
当LVDT的铁芯位移时，次级线圈的感应电动势将发生变化。
1.2 差动变压器原理LVDT的次级线圈之间采用差动变压器原理。
一个次级线圈与主线圈同相位，另一个次级线圈与主线圈反相位。
当铁芯位移时，两个次级线圈的感应电动势大小和相位差将发生变化。
1.3 差动输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。
这个差值可以转换为与位移成正比的电压输出信号。
通过测量这个电压信号，可以得到被测量物体的位移信息。
二、工作原理详解2.1 主线圈与次级线圈主线圈由绕组和铁芯组成，通以交变电流。
次级线圈由两个相邻的绕组和铁芯组成，用于检测位移。
主线圈和次级线圈之间采用电感耦合方式连接。
2.2 铁芯位移与感应电动势当被测量物体的位移引起LVDT的铁芯位移时，主线圈中的交变电流将通过铁芯感应到次级线圈中。
由于次级线圈的位置不同，感应电动势的大小和相位差也不同。
2.3 电压输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。
这个差值可以转换为与位移成正比的电压输出信号。
通过放大和滤波电路，可以得到稳定的输出信号，用于测量和控制。
三、LVDT的应用3.1 位移测量LVDT广泛应用于位移测量领域，可以用于测量机械零件的位移、液位的变化等。
其高精度和稳定性使其成为工业自动化控制系统中不可或缺的传感器。
3.2 位移反馈控制LVDT可以用于位移反馈控制系统中，通过测量被控对象的位移信息，实现对系统的精确控制。
例如，在机械加工过程中，LVDT可以用于控制刀具的位置和深度。
LVDT位移传感器的介绍
随着技术的发展，传感器逐渐和计算机技术、通讯技术等先进技术得到了更加紧密的结合，LVDT位移传感器的出现就是这种结合的比较好的表现。
它的特点是：行程范围：±0.5mm至±500mm；AC mV / V或DC电压/电流输出；环保等级：IP65；核心+延伸，弹簧加载和杆端轴承版本；可选的IP68潜水和；高温版本200°C和150°C。
它的原理是：1、直线位移传感器的功能在于把直线机械位移量转换成电信号，LVDT（Linear Variable Differential Transformer）是线性可变差动变压器缩写，属于直线位移传感器的一种。
简单地说是铁芯可动变压器。
核心部件是铁芯和线圈。
工作过程中，铁芯在线圈的线性范围内运动，两个线圈产生的感应电动势之差，就是输出电压，其电压大小和位移量的成正比。
性能是：1、属于接触式测量，直接、稳定、可靠。
2、DC直流单电源、9-28V宽电压供电,方便快捷。
3、内置高性能信号调节器，无待机消耗;高效节能。
功耗低。
4、输出标准信号，如0-5V/0-10V电压信号，4-20mA电流信号，RS485/RS232数字信号，可直接被计算机、PLC等使用；带载能力强。
5、高线性度，响应速度快。
6、无摩擦测量,零位可重复，分辨率高。
7、量程范围2.5～500mm，专门针对小量程位移测量。
8、坚固内用，使用寿命高。
9、多元的可定制型，如防水型位移传感器、防爆型位移传感器、双余度位移传感器应用是：1、可测量位移、行程、位置、伸缩、厚度、震动。
2、机械设备制造加工控制;如注塑、机床的制造控制。
3、制造加工检测;如飞机组装精密性检测、火车制动系统的磨损检测、汽车零部件品质检测。
4、道路、桥梁、轨道等土木工程质量检测;如裂缝仪、裂缝计、平整仪等。
5、馈送和阻塞检测;如检测ATM、自动柜员机配送系统送纸轮的双馈送和无馈送状况。
6、液压缸定位;如液压缸内测量活塞检测。
LVDT的工作原理及其在位移测量中的应用
LVDT的工作原理及其在位移测量中的应用LVDT 的工作原理及其在位移测量中的应用学生：许世飞学号：3130104418一、LVDT 工作原理LVDT （Linear variable differential transformer ）是线性可变差动变压器缩写。
工作原理简单地说是铁芯可动变压器。
它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。
当铁芯由中间向两边移动时，次级两个线圈输出电压之差与铁芯移动成线性关系。
当初级线圈P1，P2之间供给一定频率的交变电压时，铁芯在线圈内移动改变了空间的磁场分布，从而改变了初、次级线圈之间的互感量，次级线圈S11，S22之间就产生感应电动势，随着铁心的位置不同，互感量也不同，次级产生的感应电动势也不同，这样就将铁芯的位移量变成了电压信号输出，由于两个次级线圈电压极性相反,参见图1,输出电压为差动电压。
当铁芯在线圈中心位置时，次级线圈S1、S2所感应的电压相等，由于输出是反向串接，所以输出电压为零（实际上还有很小的零位电压V0）。
如图所示，当铁芯向左移动时，线圈S1和线圈P 之间互感量MX 增加，次级线圈S1感应电压V1升高，同时线圈S2与线圈P 互感量减小，次级线圈S2感应电压V2降低，两线圈电压的代数和V=V1+V2（因为S1和S2是反向串接，V1和V2相位差180°，实际值V=V1-V2）随着铁芯向左移动呈线性增加。
当铁芯向右移动时，两线圈电压变化相应与之相反V1+V2的代数和随铁芯向右移动输出VS 线性增加，但此时相位与向左移动相差180°，这样就将非电量---位移转变成电压，完成传感器的功能。
P2P1S11铁芯初级线圈次级线圈2次级线圈1S22然而，LVDT和一般变压器有本质上的区别，变压器为强电磁耦合，次级电压在满负载和空载差别非常大。
而LVDT为弱电磁耦合，要求负载阻抗很大，次级产生的感应电流很小，由此产生的附加磁场不干扰激励磁场分布，这是与普通变压器完全不同的概念，表现出了LVDT的独特性质。
LVDT工作原理
LVDT工作原理一、概述线性变差传感器（Linear Variable Differential Transformer，简称LVDT）是一种常用的非接触式位移传感器，广泛应用于工业自动化、航空航天、机械创造等领域。
LVDT通过测量磁场中的感应电动势来确定被测物体的位移，具有高精度、稳定可靠、线性度好等优点。
二、工作原理LVDT由一个主线圈和两个从线圈组成，主线圈位于两个从线圈之间。
主线圈中通以交流电源，形成一个交变磁场。
当被测物体发生位移时，位于两个从线圈之间的铁芯也会随之挪移，从而改变磁场分布。
1. 静态状态在静态状态下，被测物体处于初始位置时，主线圈中的交变磁场平衡，两个从线圈中感应出的电动势相等，输出为零。
此时，LVDT处于中性位置。
2. 位移引起的磁场变化当被测物体发生位移时，铁芯也会随之挪移，改变磁场分布。
位移方向决定了两个从线圈中感应电动势的相位差，而位移量则决定了感应电动势的幅值。
3. 工作原理位移引起的磁场变化会导致两个从线圈中感应出不同的电动势。
这两个电动势的差值正比于被测物体的位移量。
通过测量这个差值，可以确定被测物体的位移大小。
三、特点与应用1. 特点（1）高精度：LVDT具有很高的测量精度，可达到亚微米级别。
（2）线性度好：LVDT的输出与位移之间呈线性关系，能够准确地反映被测物体的位移量。
（3）稳定可靠：LVDT采用非接触式测量原理，无磨损，寿命长，稳定可靠。
（4）抗干扰能力强：LVDT对温度、湿度等环境因素具有较好的抗干扰能力。
2. 应用领域（1）工业自动化：LVDT广泛应用于机床、机械加工、自动化生产线等领域，用于测量工件的位移、压力、拉力等参数。
（2）航空航天：LVDT可用于测量飞机发动机的振动、位移等参数，保证飞机的安全运行。
（3）机械创造：LVDT可以用于测量工件的位移、变形等参数，提高产品质量和生产效率。
（4）科学研究：LVDT可用于地震监测、结构变形测量等科学研究领域。

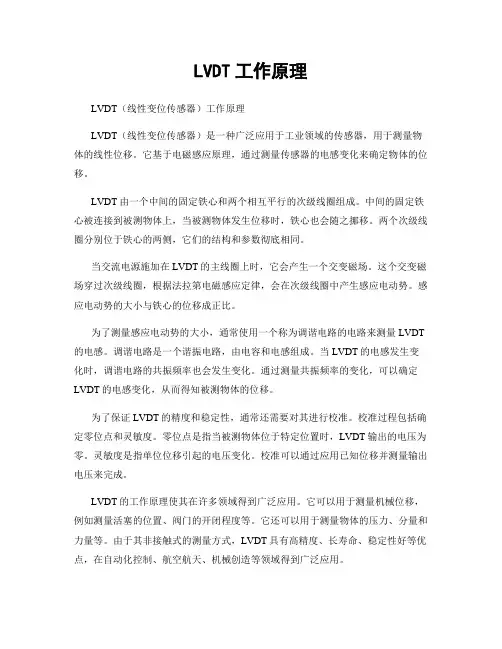

LVDT工作原理
LVDT工作原理LVDT（线性变位传感器）工作原理LVDT（线性变位传感器）是一种广泛应用于工业领域的传感器，用于测量物体的线性位移。
它基于电磁感应原理，通过测量传感器的电感变化来确定物体的位移。
LVDT由一个中间的固定铁心和两个相互平行的次级线圈组成。
中间的固定铁心被连接到被测物体上，当被测物体发生位移时，铁心也会随之挪移。
两个次级线圈分别位于铁心的两侧，它们的结构和参数彻底相同。
当交流电源施加在LVDT的主线圈上时，它会产生一个交变磁场。
这个交变磁场穿过次级线圈，根据法拉第电磁感应定律，会在次级线圈中产生感应电动势。
感应电动势的大小与铁心的位移成正比。
为了测量感应电动势的大小，通常使用一个称为调谐电路的电路来测量LVDT 的电感。
调谐电路是一个谐振电路，由电容和电感组成。
当LVDT的电感发生变化时，调谐电路的共振频率也会发生变化。
通过测量共振频率的变化，可以确定LVDT的电感变化，从而得知被测物体的位移。
为了保证LVDT的精度和稳定性，通常还需要对其进行校准。
校准过程包括确定零位点和灵敏度。
零位点是指当被测物体位于特定位置时，LVDT输出的电压为零。
灵敏度是指单位位移引起的电压变化。
校准可以通过应用已知位移并测量输出电压来完成。
LVDT的工作原理使其在许多领域得到广泛应用。
它可以用于测量机械位移，例如测量活塞的位置、阀门的开闭程度等。
它还可以用于测量物体的压力、分量和力量等。
由于其非接触式的测量方式，LVDT具有高精度、长寿命、稳定性好等优点，在自动化控制、航空航天、机械创造等领域得到广泛应用。
总结起来，LVDT是一种基于电磁感应原理的线性变位传感器，通过测量其电感变化来确定被测物体的位移。
它具有高精度、稳定性好等优点，在工业领域有着广泛的应用。
LVDT位移传感器的原理、特点及常见故障处理
LVDT位移传感器的原理、特点及常见故障处理
随着LVDT位移传感器不断发展，LVDT位移传感器的也应用于越来越广泛的领域，那么，LVDT位移传感器究竟有哪些要点呢？今天我们就一起来了解关于LVDT 位移传感器的四大要点。
LVDT位移传感器
一、LVDT位移传感器的原理
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成，如右图所示，初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。
当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0;当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。
为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁心的位移量成线性关系。
LVDT工作过程中，铁心的运动不能超出线圈的线性范围，否则将产生非线性值，因此所有的LVDT均有一个线性范围。
二、LVDT位移传感器的主要特点
（1）原理直观、结构简单、工作可靠、使用寿命长；
（2）灵敏度高、线性范围宽、重复性好；
（3）分辨率高、应用广、适合于不同的应用；
（4）结构对称、零位可恢复；
（5）应用于小型制冷剂，如自由活塞式斯特林制冷机时，受到安装空间的限制。
三、LVDT位移传感器的优点
1.无摩擦测量。
LVDT 的可动铁芯和线圈之间通常没有实体接触，也就是说LVDT 是没有摩擦的部件。
它被用于可以承受轻质铁芯负荷，但无法承受摩擦负荷的重要测量。
例。
LVDT工作原理
LVDT工作原理LVDT是线性可变差动变压器（Linear Variable Differential Transformer）的简称，是一种用来测量线性位移的传感器。
其工作原理基于法拉第电磁感应定律，并利用变压器的原理进行设计。
LVDT可用于许多领域，如工业自动化、航空航天、汽车工程和机械工程等。
LVDT由一个主变压器和三个线圈组成，即两个次级线圈和一个主线圈。
主变压器由一个带铁芯的线圈组成，它固定在测量对象的机械结构上。
两个次级线圈位于主线圈的两端。
当外部物体移动时，它会引起主线圈上的磁场的变化，并且感应到次级线圈中的电势差。
这个电势差与物体的位移成正比。
LVDT的工作原理如下：1.当物体处于中心位置时，主线圈中的电流平衡，产生一个均匀的磁场。
2.当物体发生位移时，它会引起主线圈中磁场的变化。
这个变化会感应到两个次级线圈中的电势差。
3.当物体向一个方向移动时，一个次级线圈的电势差增加，而另一个次级线圈的电势差减少。
4.当物体向另一个方向移动时，电势差的变化方向相反。
5.根据这些电势差的变化，可以确定物体的位移大小和方向。
LVDT的工作原理可以用以下公式表示：Vout = (V2 - V1) / (V4 - V3)其中Vout是LVDT的输出电压，V1和V3是次级线圈的电势差，V2和V4是次级线圈的电势差。
LVDT的主要优点是具有非接触、高灵敏度、线性、稳定和可靠的特点。
它能够测量微小的位移，且不会受到温度、湿度和其他环境条件的影响。
此外，LVDT还具有较高的频率响应和较宽的工作范围。
LVDT广泛应用于精密测量和位移控制领域。
它可以用于测量物体的位置、速度、加速度和振动等参数。
在工业自动化领域，LVDT可以用于机器人控制、舵机控制和自动定位等。
在航空航天和汽车工程中，LVDT 可以用于飞行器和汽车的悬挂系统、刹车系统和传感器系统等。
总之，LVDT是一种基于变压器原理的传感器，能够非接触地测量物体的线性位移。
LVDT工作原理
LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的位移。
它的工作原理是基于电磁感应的原理。
LVDT由一个固定的铁心和两个相邻的线圈组成，其中一个线圈为输入线圈，另一个线圈为输出线圈。
当输入线圈通电时，它会产生一个交变磁场。
这个磁场会穿过铁心并影响输出线圈。
当没有外部位移时，输出线圈的电压为零。
当物体发生位移时，铁心也会随之挪移，改变输出线圈中的磁场分布。
这个变化会导致输出线圈中的感应电动势发生变化，从而产生一个输出电压。
输出电压的大小与位移的大小成正比。
LVDT的输出电压是一个正弦波，其频率与输入电压的频率相同。
通过测量输出电压的幅值和相位，可以确定物体的位移大小和方向。
通常，LVDT的输出电压范围为几毫伏到几伏，可以通过放大电路进行信号处理和转换。
LVDT具有很高的灵敏度和线性度，可以实现弱小位移的精确测量。
它的工作频率范围广泛，通常在几十赫兹到几千赫兹之间。
此外，LVDT还具有良好的稳定性和耐用性，适合于各种工业和科学应用领域。
在实际应用中，LVDT通常需要与信号调理电路和数据采集系统配合使用。
信号调理电路可以放大、滤波和线性化LVDT的输出信号，以便进行准确的测量和控制。
数据采集系统可以将LVDT的输出信号转换为数字信号，并进行进一步的处理和分析。
总结起来，LVDT是一种基于电磁感应原理的位移传感器，通过测量输出电压的变化来确定物体的位移大小和方向。
它具有高灵敏度、线性度好、稳定性高等优点，广泛应用于工业和科学领域。
配合信号调理电路和数据采集系统的使用，可以实现精确的位移测量和控制。
lvdt 原理
lvdt 原理LVDT（Linear Variable Differential Transformer）是一种常用的线性位移传感器，其原理基于电磁感应。
它由一个主线圈和两个从线圈组成，主线圈位于中间，两个从线圈分别位于主线圈的两侧。
当LVDT的铁芯位移时，通过电磁感应原理，主线圈中的感应电动势会发生变化，从线圈中也会感应出相应的电动势。
LVDT的工作原理是通过交流激励电源将电能传递到主线圈中，当主线圈中的电流变化时，会在主线圈两侧的从线圈中感应出不同的电动势。
这是因为主线圈中的感应电动势与铁芯的位置成正比，即随着铁芯位移的改变而改变。
从线圈中感应出的电动势差值正比于主线圈感应电动势的变化，因此可以通过测量从线圈中的输出电压来确定铁芯的位移。
LVDT传感器具有很高的精度和灵敏度，能够测量微小的位移变化。
它的线性度非常好，可以实现较大的测量范围。
此外，LVDT还具有良好的稳定性和可靠性，能够在恶劣环境下工作。
LVDT广泛应用于工业自动化控制领域。
例如，在机械加工中，可以使用LVDT测量工件的位移，以控制加工过程的精度。
在航空航天领域，LVDT可以用于测量飞行器的变形和振动，以确保飞行安全。
在核电站中，LVDT可以用于测量核反应堆的变形和位移，以监测其工作状态。
除了工业应用，LVDT还在科学研究和实验室中得到广泛使用。
例如，在物理实验中，可以使用LVDT测量物体的弹性变形，以研究力学性质。
在地震监测中，LVDT可以用于测量地壳的位移，以预测地震灾害。
LVDT是一种基于电磁感应原理的线性位移传感器。
它具有高精度、良好的线性度和稳定性，广泛应用于工业控制、科学研究和实验室等领域。
通过测量主线圈和从线圈中的电动势差值，可以准确测量物体的位移变化。
LVDT的发展和应用为现代工业和科学技术的进步做出了重要贡献。
LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常见的线性位移传感器，广泛应用于工业自动化、航空航天、仪器仪表等领域。
LVDT工作原理是基于电磁感应的原理，通过测量线圈中感应出的电压来确定物体的位移。
LVDT由一个固定的中央线圈和两个对称的外部线圈组成。
中央线圈通常被称为主线圈，而外部线圈被称为次级线圈。
当一个交流电源通过主线圈时，它产生一个交变磁场。
当物体位移时，磁场会穿过次级线圈，从而在次级线圈中产生感应电动势。
感应电动势的大小与物体位移成正比。
为了更好地理解LVDT的工作原理，我们可以将其分为三个部份：主线圈、次级线圈和铁芯。
主线圈是一个中心固定的线圈，通过一个交流电源供电。
次级线圈是两个对称的线圈，它们位于主线圈的两侧。
铁芯是一个可以挪移的铁制物体，它连接到被测量的物体上。
当物体位于LVDT的中心位置时，磁场通过次级线圈的面积是相等的，因此感应电动势也是相等的。
但是，当物体发生位移时，磁场只会通过其中一个次级线圈的面积，而另一个次级线圈的面积则会减小。
这样，感应电动势的大小就会发生变化，从而可以通过测量感应电动势的大小来确定物体的位移。
为了测量感应电动势的大小，通常会使用一个称为调谐器的电路。
调谐器的作用是将感应电动势转换为直流电压，以便于测量。
调谐器通常包括一个变压器和一个整流器。
变压器用于将感应电动势的大小放大，而整流器则将交流电信号转换为直流电信号。
通过测量调谐器输出的直流电压，我们可以确定物体的位移。
通常，LVDT的输出电压与物体的位移成线性关系。
因此，可以通过校准LVDT来确定输出电压与位移之间的精确关系。
除了测量线性位移之外，LVDT还可以用于测量压力、力、扭矩等物理量。
只需将被测量的物理量转化为位移，并将其连接到LVDT的铁芯上即可。
总结起来，LVDT是一种基于电磁感应原理的线性位移传感器。
它由主线圈、次级线圈和铁芯组成。
LVDT式位移传感器的原理
L V D T式位移传感器的原理The Standardization Office was revised on the afternoon of December 13, 2020LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT，中文译名为差动变压器式位移传感器，在世界范围内盛销数十年而不衰，足以看出它的各项性能在当前工业过程检测与试验领域中的适应性。
随着系统对检测元件提出越来越高的要求同时，它的技术性能在不断的完善与发展，应用领域也在不断地更新与扩大。
差动变压器(LVDT)的原理比较简单。
它就是在一个线圈骨架(1)上均匀绕制一个一次线圈(2)作励磁。
再在两侧绕制两个二次线圈(3与4)，与线圈同轴放置一个铁芯(5)，通过测杆(6)与可移动的物体连接。
线圈外侧还有一个磁罩(7)作屏蔽，如图1－1示。
在未引入铁芯以前，一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场。
交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等，引入铁芯后，铁芯在一次交变磁场的激励下，产生沿铁芯中心轴（当然也是线圈的中心轴）分布并与铁芯对称的交变磁场。
这样，线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数，于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数。
如果设计得当，两者可成为线性函数关系。
将两个二次线圈差接后，即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2。
这就是LVDT的简单工作原理（如图1-2示）。
LVDT式位移传感器的原理二差动变压器式位移传感器（LVDT）为电磁感应原理，其结构示意见图一。
（图一：LVDT工作原理图）采用环氧树脂，不锈钢等材料作为线圈骨架，用不同线径的漆包线在骨架上绕制线圈。
与传统的电力变压器不同。
LVDT 是一种开磁路弱磁耦合的测量元件。
在骨架上绕制一组初级线圈，两组次级线圈，其工作方式依赖于在线圈骨架内磁芯的移动，当初级线圈供给一定频率的交变电压（激励电压）时，铁芯在线圈内移动就改变了空间磁场分布从而改变了初，次级线圈之间的互感量，次级线圈就产生感应电动势，随着铁芯位置的不同，互感量也不同，刺激产生的感应电动势也不同，这样就将铁芯的位移量（实际的铁芯是通过测杆与被测物保持相接触，也就是被测物体的位移量）变成电压信号输出，由于两个次级线圈电压极性相反，所以传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系（图二LVDT电原理图）当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反，其电压差值为零，当铁芯往右移动时，右边的次级线圈感应的电压大于左边。
LVDT工作原理 (2)
LVDT工作原理LVDT（线性变压器）是一种常用的传感器，广泛应用于测量和控制系统中。
它通过测量磁场的变化来确定物体的位置或者位移。
本文将详细介绍LVDT的工作原理及其应用。
一、LVDT的结构LVDT由一个主线圈和两个次级线圈组成，主线圈位于两个次级线圈之间。
主线圈和次级线圈都由绝缘线圈绕制而成。
主线圈和次级线圈之间有一个铁芯，通常是圆柱形的。
当物体的位置或者位移发生变化时，铁芯的位置也会随之改变。
二、LVDT的工作原理LVDT的工作原理基于法拉第电磁感应定律。
当主线圈通电时，会在铁芯周围产生一个磁场。
当物体的位置或者位移发生变化时，铁芯的位置也会随之改变，从而改变了磁场的分布。
当物体处于中性位置时，主线圈和两个次级线圈中的感应电动势相等且反向。
当物体向左挪移时，主线圈中的感应电动势增加，而右侧次级线圈中的感应电动势减小。
相反，当物体向右挪移时，主线圈中的感应电动势减小，而右侧次级线圈中的感应电动势增加。
通过测量主线圈和次级线圈之间的感应电动势的差异，可以确定物体的位置或者位移。
这种差异可以通过放大和滤波电路进行处理，最终转化为与物体位置或者位移相关的电信号。
三、LVDT的应用1. 位移测量：LVDT可用于测量物体的线性位移，如机械臂的位置控制、液压缸的伸缩长度等。
2. 压力测量：通过将压力转化为位移，再利用LVDT测量位移来间接测量压力。
3. 加速度测量：通过将加速度转化为位移，再利用LVDT测量位移来间接测量加速度。
4. 振动测量：LVDT可以用于测量物体的振动频率和振幅，如机械设备的振动监测。
5. 位移控制：LVDT可用于实现精确的位移控制，如机器人的运动控制、自动化生产线的位移调节等。
四、LVDT的优点1. 高精度：LVDT具有很高的测量精度，可以达到亚微米级别的位移测量。
2. 高灵敏度：LVDT对位移的变化非常敏感，能够精确地测量弱小的位移变化。
3. 长寿命：LVDT没有机械部件，因此具有较长的使用寿命和稳定性。
LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常用的线性位移传感器，广泛应用于工业自动化、航空航天、机械创造等领域。
LVDT工作原理是基于互感的原理，通过测量线圈之间的电感变化来实现位移测量。
LVDT由一个固定的主线圈和两个相邻的次线圈组成，主线圈中心有一个铁芯，次线圈分别位于主线圈两侧。
当外部物体发生位移时，铁芯也会随之挪移，导致主线圈和次线圈之间的磁耦合发生变化，从而改变了线圈之间的互感。
具体工作原理如下：1. 当主线圈通以交流电流时，产生一个交变磁场。
2. 当未发生位移时，铁芯位于主线圈的中心位置，磁场平衡，两个次线圈的电感相等。
3. 当外部物体发生位移时，铁芯也会随之挪移，磁场发生不平衡。
4. 当铁芯向一侧挪移时，与主线圈相邻的次线圈的电感增加，而与另一侧次线圈的电感减小。
5. 通过测量次线圈的电感变化，可以确定位移的大小和方向。
为了提高测量精度和减小干扰，通常使用交流激励电源和同步检测电路。
交流激励电源提供稳定的交流电流，同步检测电路用于测量次线圈的电感变化，并将其转换为与位移成比例的电压信号。
LVDT具有以下优点：1. 高精度：由于基于互感原理，LVDT的测量精度可以达到亚微米级别。
2. 高灵敏度：LVDT对位移的响应速度非常快，可以实时监测物体的弱小位移。
3. 长寿命：LVDT内部没有电接触件，因此具有较长的使用寿命。
4. 高可靠性：LVDT采用非接触式测量，不易受到外界干扰，具有较高的可靠性。
LVDT广泛应用于各种位移测量场合，例如：1. 机械创造：用于测量机械零件的位移，如机床导轨的滑动位移、机械手臂的运动等。
2. 工业自动化：用于测量生产线上各种设备的位移，如液压缸的伸缩位移、阀门的开闭位移等。
3. 航空航天：用于测量飞机、火箭等航空器的结构位移，如机翼的变形、发动机的运动等。
4. 汽车工业：用于测量汽车零部件的位移，如悬挂系统的位移、转向系统的位移等。
LVDT工作原理
LVDT工作原理LVDT（Linear Variable Differential Transformer）是一种常用的位移传感器，广泛应用于工业自动化控制系统中。
本文将详细介绍LVDT的工作原理，包括结构、原理和应用。
一、LVDT的结构LVDT由三个主要部份组成：主线圈、两个次级线圈和铁芯。
主线圈是一个中心绕组，两个次级线圈分别位于主线圈的两侧。
铁芯是一个可挪移的铁磁材料，通过连接到被测物体上的机械结构来感应位移。
二、LVDT的工作原理当LVDT的主线圈通以交流电信号时，会在铁芯中产生一个交变磁场。
当被测物体发生位移时，铁芯会尾随位移并改变磁场的分布。
这个改变的磁场会感应到次级线圈中，次级线圈将产生一个与位移成正比的电压信号输出。
具体来说，当铁芯位于主线圈的中心时，两个次级线圈中感应出的电压相等且反向，即输出为零。
当铁芯发生位移时，由于磁场的改变，两个次级线圈中感应出的电压会发生差异。
这个差异的电压输出正比于铁芯的位移。
通过测量这个输出电压，我们可以确定被测物体的位移大小。
三、LVDT的应用由于LVDT具有高精度、高灵敏度和可靠性等优点，被广泛应用于工业自动化控制系统中。
以下是几个LVDT的应用示例：1. 位移测量：LVDT可以用于测量各种物体的位移，如机械臂的运动范围、活塞的行程等。
通过将LVDT与控制系统相连接，可以实现对被测物体位移的实时监测和控制。
2. 压力测量：通过将LVDT与压力传感器结合，可以测量液体或者气体的压力大小。
LVDT可以将压力转换为位移信号，并通过控制系统进行处理和显示。
3. 液位测量：将LVDT安装在液体容器的侧壁上，可以实现对液位的测量。
当液位发生变化时，铁芯的位移也会相应改变，从而产生不同的输出电压信号。
4. 振动测量：通过将LVDT与振动传感器结合，可以测量机械设备的振动情况。
LVDT可以将振动转换为位移信号，并通过控制系统进行分析和判断设备的运行状态。
总结：LVDT是一种常用的位移传感器，通过测量铁芯位移产生的电压差异来实现位移测量。
lvdt工作原理
lvdt工作原理
LVDT（线性变差差动变压器）是一种电感式位移测量传感器，通过测量磁场线圈的感应电动势来确定物体的位移。
其工作原理如下：
1. LVDT由一个中央铁芯和两个对称的次级线圈组成，线圈包围着铁芯，并与一个主要线圈相连。
2. 当无绳件（被测位移物体）与LVDT相连时，铁芯将位于
中性位置。
此时，线圈中传入的交流激励电流会在铁芯周围产生磁场。
3. 如果无绳件发生位移，铁芯将会相应地被移动，导致磁场线圈中的感应电动势发生变化。
4. 感应电动势的变化将通过次级线圈到主要线圈中产生变压器的作用，从而在主要线圈中感测到输出电压的变化。
5. 输出电压的变化与无绳件的位移成正比，从而可以通过测量输出电压来确定物体的位移。
总而言之，LVDT工作的基本原理是通过测量磁场线圈中的感应电动势来确定位移物体的位置。
位移物体的移动会导致铁芯位置的变化，进而改变磁场线圈的感应电动势，最终通过变压器效应得到输出电压的变化，从而实现位移的测量。

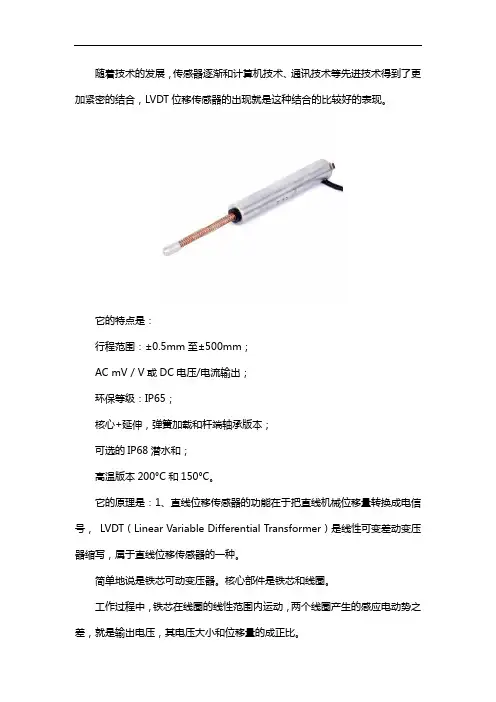

LVDT位移传感器介绍
LVDT位移传感器介绍简介: 把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。
输入电压±9V～±15V，输出信号±5V或0～5V或0～10V或4～20mA的信号，可与四位半液晶数显表DB-6型多点变位计配合使用，该仪器便于携带和在无交流电源的环境中使用。
DC－LVDT具有较强的抗干扰能力，适宜遥测。
工作原理: LVDT位移传感器由同心分布在线圈骨架上一初级线圈P，二个级线圈S1和S2组成，线圈组件内有一个可自由移动的杆装磁芯（铁芯），当铁芯在线圈内移动时，改变了空间的磁场分布，从而改变了初次级线圈之间的互感量M，当初级线圈供给一定频率的交变电压时，次级线圈就产生了感应电动势，随着铁芯的位置不同，次级产生的感应电动势也不同，这样，就将铁芯的位移量变成了电压信号输出。
为了提高传感器灵敏度改善线性度，实际工作时是将两个次级线圈反串接，故两个次级线圈电压极性相反，于是，传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。
原理图如下：参数名称测量范围(mm)线性度土(%)灵敏度(mV/mm)直流差动变压器外形尺寸(mm)重量(g)高精度直DA一0.5 ±0.5(0～1)0.05 10000 140×φ15 90 DA一1 ±1(0～2) 0.05 5000 140×φ15 95 DA一2 ±2(0～4) 0.05 2500 140×φ15 95使用注意事项:1、传感器测杆应与被测物垂直接触。
2、请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲，否则会严重影响测杆的活动灵活性。
传感器不可敲打、跌落。
3、避免所有引线在焊接处和电缆的夹固处断线。
4、夹持传感器壳体时应避免松动，但也不可用力太大、太猛。
5、安装传感器时应调节（挪动）传感器的夹持位置，使其位移变化不超出测量范围，既通过观测位移读数，使位移在预定的变化内，信号输出不超出额定范围。
LVDT工作原理
LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的线性位移。
它通过电磁感应原理将物体的位移转换为电信号输出。
本文将详细介绍LVDT 的工作原理及其应用。
一、LVDT的结构和工作原理LVDT由一个固定的铁心和两个相邻的线圈组成。
固定铁心位于两个线圈的中间，可以沿着轴向移动。
当物体位移时，固定铁心也会随之移动。
当LVDT的输入端施加一个交流电信号时，线圈1和线圈2将形成一个互感器。
当固定铁心位于中间位置时，两个线圈的互感系数相等，输出电压为零。
当物体位移引起固定铁心移动时，两个线圈的互感系数将发生变化，从而产生一个差动输出电压。
具体来说，当固定铁心向线圈1移动时，线圈1的互感系数增加，线圈2的互感系数减小，导致差动输出电压的幅值增加。
反之，当固定铁心向线圈2移动时，线圈2的互感系数增加，线圈1的互感系数减小，导致差动输出电压的幅值减小。
通过测量差动输出电压的幅值，可以确定物体的位移大小。
二、LVDT的优点和应用LVDT具有以下几个优点：1. 高精度：LVDT可以提供非常精确的位移测量，其精度可以达到亚微米级别。
2. 高灵敏度：由于LVDT采用差动输出电压，对位移的测量非常敏感，可以检测微小的位移变化。
3. 长寿命：LVDT没有任何机械接触，因此没有磨损和摩擦，具有较长的使用寿命。
4. 宽工作范围：LVDT可以在较宽的温度范围内正常工作，适用于各种环境条件。
LVDT广泛应用于工业自动化、航空航天、机械加工等领域，主要用于以下几个方面：1. 位移测量：LVDT可以测量各种物体的线性位移，如机械零件的位移、液体的位移等。
2. 位移控制：通过监测LVDT的输出信号，可以对位移进行实时控制，实现自动化控制系统。
3. 振动测量：LVDT可以测量物体的振动频率和振幅，用于故障诊断和预测维护。
4. 压力测量：通过将压力与位移转换，可以利用LVDT测量液体或气体的压力。
三、LVDT的应用案例1. 机械加工：在数控机床上，使用LVDT测量刀具的位置，以实现精确的切削操作。
LVDT工作原理
LVDT工作原理引言概述：LVDT（线性可变差动变压器）是一种常用于测量位移的传感器，其工作原理基于电磁感应。
本文将详细介绍LVDT的工作原理，包括其结构、原理、应用以及优缺点。
一、LVDT的结构1.1 主体结构LVDT由一个中央铁芯和两个相邻的次级线圈组成。
中央铁芯固定在测量对象上，次级线圈则分别位于中央铁芯的两侧。
1.2 线圈结构次级线圈由细导线绕制而成，通常采用多层绕组以提高灵敏度。
次级线圈之间通过一个主导线连接，形成一个闭合电路。
1.3 外部保护为了保护LVDT免受外部环境的干扰，通常会在LVDT的外部添加保护层，如金属外壳或者绝缘材料。
二、LVDT的工作原理2.1 基于电磁感应LVDT的工作原理基于电磁感应定律。
之中央铁芯相对于次级线圈发生位移时，磁通量的变化将导致次级线圈中感应出的电动势发生变化。
2.2 差动变压器原理由于LVDT的次级线圈是相邻的，它们将感应出相等但方向相反的电动势。
这种差异电动势可以用来测量中央铁芯的位移。
2.3 输出信号通过连接LVDT的次级线圈，可以将感应出的差异电动势转换为输出信号。
这个输出信号可以是电压、电流或者频率等形式，可根据需要进行相应的信号处理。
三、LVDT的应用3.1 位移测量由于LVDT能够精确测量中央铁芯的位移，因此广泛应用于位移测量领域，如工业自动化、航空航天和机械工程等。
3.2 位置反馈LVDT还可用于位置反馈系统，例如机械臂或者机器人的位置控制。
通过监测LVDT的输出信号，可以实时了解机械臂或者机器人的位置。
3.3 振动测量由于LVDT对弱小位移的敏感性，它也被广泛应用于振动测量。
通过将LVDT 安装在振动物体上，可以准确测量振动的幅度和频率。
四、LVDT的优缺点4.1 优点LVDT具有高精度、线性度好、灵敏度高、响应速度快等优点。
此外，由于其非接触式测量，还具有良好的耐磨损性和长寿命。
4.2 缺点LVDT的主要缺点是对外部磁场和温度变化敏感。
