PE管道系统安装手册范本
聚乙烯管道安装操作手册
聚乙烯管道安装操作手册随着我国塑料工业的发展, 聚乙烯管道以其重量轻﹑耐腐蚀﹑韧性好﹑内壁光滑﹑可焊接等优势,在我国已广泛应用与给排水﹑燃气﹑化工等领域。
由于聚乙烯管道在我国的发展时间不长，生产﹑施工经验不足，为了保证安装质量，完善我们的产品，我们制定这本《聚乙烯管道安装操作手册》。
聚乙烯管的连接方法主要有两种：一类是热熔连接，另一类是机械式连接。
其中应用最广泛的是热熔连接。
热熔连接又分为热熔对接连接、热熔承插连接以及用电阻丝加热的电熔连接三种方式。
而机械连接通常就是指用法兰连接。
一、热熔承插连接Dn63以下小管径管推荐使用热熔承插连接的方式。
目前我们公司使用的连接设备主要为RJQ63型熔接器（功率800W配￠20、25、32、40、50、63模头），操作步骤如下：1、根据待连接管材的管径选择相应的加热模头，并固定在熔接器上。
2、接通电源（注意：电源必须带有接地保护线！）红色加热指示灯亮，等待红灯熄灭，绿色指示灯亮，再等带红灯再次点亮，表明熔接器电加热块进入自动控温状态，可以开始操作。
注意：在自动控温状态，红、绿灯会交替点亮，这说明熔接器处于受控状态，不影响操作。
3、将管材和管件同时无旋转推进加热模头内，达到加热时间后立即把管材与管件从模头上取下，迅速无旋转地直接均匀插入到所需深度，使接头处形成均匀凸缘。
连接相关参数见表1：二、热熔对接连接管径在Dn63以上管材的连接通常采用热熔对接连接方式。
连接是使用专用对接设备。
目前我们使用的是无锡八达塑管熔接设备厂生产的SHD系列对接机。
主要有SHDS110/40、SHD250/110、SHD450/280、SHD630/400几种规格的热熔对接设备。
各种设备的主要性能参数可以从每台设备的《产品说明书》中查到。
（一）、对接原理管材经相应机具切削、加热，使塑管断面熔化。
在一定的压力作用下，使熔化表面接触，从而达到焊接的目的。
由于采用本材焊接，且在焊接过程中形成双环焊缝，形成加强圈，因此其焊缝强度可超过本体。
PE给水管安装手册
埋地式聚乙烯（PE）给水管管道工程技术规程江苏通全球工程管业有限公司二O——年二月目录1管道连接 -------------------------------------------- 21.1.一般规定------------------------------------------ 21.2.热熔连接------------------------------------------ 3-4 1.3.电熔连接------------------------------------------ 51.4.承插式连接---------------------------------------- 5-7 1.5.法兰连接------------------------------------------ 7-8 1.6.钢塑过渡接头连接---------------------------------- 81.7.支管.进户管与已建管道的连接----------------------- 8-102.管道敷设------------------------------------------- 10 2.1.一般规定------------------------------------------ 10-11 2.2.沟槽开挖与基础------------------------------------ 122.3.管道敷设与回填------------------------------------ 13-173.水压试验、冲洗与消毒------------------------------- 17 3.1.一般规定------------------------------------------ 17 3.2.水压试验------------------------------------------ 183.3.冲洗与消毒---------------------------------------- 19-204.管道系统的竣工验收--------------------------------- 20-215.管道维修------------------------------------------- 21 5.1.一般规定------------------------------------------ 21 5.2.管道维修方法-------------------------------------- 221管道连接1.1. 一般规定1.1.1.聚乙烯给水管道连接前应对管材、管件及管道附件按设计要求进行核对，并应在施工现场进行外观质量检查，符合国标规程要求方准使用。
最全面PE给水管施工安装手册乐洁
最全面PE给水管施工安装手册PE给水管施工安装手册目录1、前言 (4)2、施工时基本作业 (4)2.1、挖基及基底准备 (4)2.2、埋设管道…………………………………………4-53、挖基 (5)3.1、掘土幅 (5)3.2、掘土底面 (5)4、基础 (6)5、敷设管道 (6)6、回填及夯实 (7)7、管道连结 (7)7.1、概要 (7)7.2、熔接作业的工程及熔接定义……………………7-87.3、熔接的种类 (8)8、熔接方法 (8)8.1、对撞熔接…………………………………………8-118.2、直通熔接 (12)8.3、鞍型熔接……………………………………… 13-149、运输 (14)10、管理 (15)11、保管……………………………………………………15-1612、维修方法 (16)12.1、利用电熔接连接管……………………………16-1812.2、利用法兰盘连接管……………………………18-1912.3、拧紧式连接管…………………………………19-2012.4、非开凿式作业发………………………………20-2113、铺管方法 (21)13.1、铺设管道………………………………………21-2213.2、地上铺管………………………………………22-2513.3、水中铺管………………………………………25-26附表：PE熔接参数1、前言该部分内容适用于PE给水管的施工安装方面。
2、施工时基本作业2.1、挖基及基底准备A、对于铺管作业没有影响的情况下掘土幅要尽力窄一些。
B、基底部的宽度要比管道规格外径宽30cm。
C、掘土底面应不要太坚硬，不要有岩石。
D、要提前排除会给管道增加受力的石块、漂石等。
E、要给管道及连接管上下周围填10—15cm程度的良质土。
2.2、埋设管道A、埋设材料管周围埋设土的情况会对管道内受力很有影响的。
因此埋设土的材料要使用良质土沙。
另外不要使用会给管道带损伤的琥珀石或锋利石块、含有机物的土当埋设材料。
PE聚乙烯给水管道安装手册
PE 聚乙烯给水管道安装手册一. 焊接方式给水管材的焊接可分为：热熔对接焊接、热熔承插焊接和电熔焊接。
给水管材大口径一般用热熔对接焊接，低于口径63mm 的管材都用热熔承插焊接，给水管材主要用以上两种连接方式。
所以我们主要介绍这两种方式连接，如果需要电熔焊接请参照燃气管材连接方式。
第一部分：热熔对接焊机一. 焊接时必须满足以下条件● 在有粉尘、风或低温天气时，应使用帐篷（当环境温度低于0℃时帐篷内须采取加热措施），以获得一个受保护的焊接空间。
● 所焊接管道的端面直至焊接时都必须保持干净。
● 所焊接的管道端面在焊接时必须保持同样的温度（必须采取措施防止阳光照射）。
● 在焊接期间（特别是在冷却阶段），必须避免各种机械应力。
● 所焊接管道不参加焊接的端口必须用堵头封堵，以免风吹使管道引起冷却。
● 建议使用导轮用于放置管子和方便移动。
二．热熔对接焊接的工艺过程1、将两根管材放在机架上，用8个紧固螺栓锁紧卡瓦，且不要锁的太紧，因为我们后面还要调节松紧，只要在机架前进的时候管材不脱滑就可以了。
同时也要保证中间的距离能放下铣刀的位置为益。
两根管材要垫平，不要有弯曲，否则就不好调节两管材之间的落差。
2、保证管材锁紧后，用毛巾或抹布把管材表面的水或灰尘清理干净。
然后把机架打到前进档，两管材口部完全接触后就停止前进。
看看两管之间的落差有多大，要调节两管间的落差不能大于1mm 。
3、当两管之间的落差调完毕后，就用铣刀切铣两管口部，在切铣的过程中，机架的前进压力不能太大，在拖动压力的基础上加上05MPa ，一般按施工现场环境而定。
切铣的刨花不能太厚，刨花出现连续一圈后，机架停止前进，铣刀继续转，空转一周后，机架后退，铣刀停止，否则管材口部就会出现阶梯状。
４、切铣完毕后，对管材进行加热，我们把一个完整的热熔对接过程分为5个阶段。
相应的时间对应的压力● 预热阶段：（t 1）（P 1）● 加热阶段：（t 2）（P 2）● 加热板取出阶段：（t 3）（P 3）● 焊接阶段：（t 4）（P 4）● 冷却阶段：（t 5）（P 5）下图代表整个焊接过程的各个阶段，压力与时间的关系。
PE给水管安装手册要点
埋地式聚乙烯（PE）给水管管道工程技术规程江苏通全球工程管业有限公司二O一一年二月目录1管道连接-----------------------------------------------21.1.一般规定------------ -------------------------------21.2.热熔连接--------------------------------------------3-4 1.3.电熔连接--------------------------------------------51.4.承插式连接------------------------------------------5-7 1.5.法兰连接------------------------------------------- 7-8 1.6.钢塑过渡接头连接------------------------------------81.7.支管.进户管与已建管道的连接-------------------------8-102.管道敷设----------------------------------------------10 2.1.一般规定--------------------------------------------10-11 2.2.沟槽开挖与基础--------------------------------------122.3.管道敷设与回填--------------------------------------13-173.水压试验、冲洗与消毒----------------------------------17 3.1.一般规定--------------------------------------------17 3.2.水压试验--------------------------------------------183.3.冲洗与消毒------------------------------------------19-204.管道系统的竣工验收------------------------------------20-215.管道维修----------------------------------------------21 5.1.一般规定--------------------------------------------21 5.2.管道维修方法----------------------------------------221 管道连接1.1. 一般规定1.1.1.聚乙烯给水管道连接前应对管材、管件及管道附件按设计要求进行核对，并应在施工现场进行外观质量检查，符合国标规程要求方准使用。

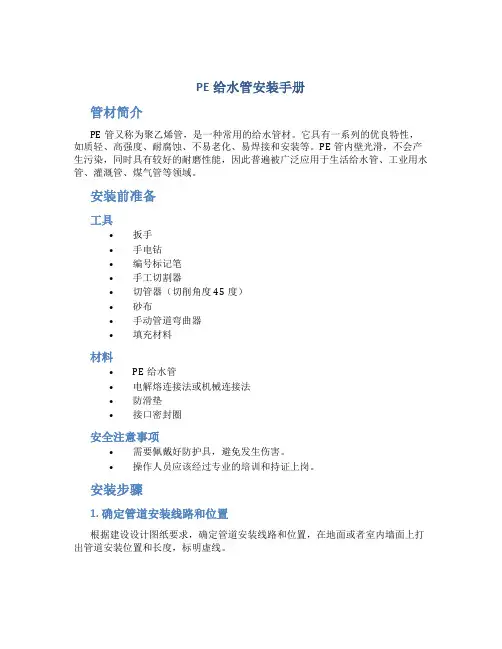

PE给水管安装手册..
PE给水管安装手册管材简介PE管又称为聚乙烯管，是一种常用的给水管材。
它具有一系列的优良特性，如质轻、高强度、耐腐蚀、不易老化、易焊接和安装等。
PE管内壁光滑，不会产生污染，同时具有较好的耐磨性能，因此普遍被广泛应用于生活给水管、工业用水管、灌溉管、煤气管等领域。
安装前准备工具•扳手•手电钻•编号标记笔•手工切割器•切管器（切削角度45度）•砂布•手动管道弯曲器•填充材料材料•PE给水管•电解熔连接法或机械连接法•防滑垫•接口密封圈安全注意事项•需要佩戴好防护具，避免发生伤害。
•操作人员应该经过专业的培训和持证上岗。
安装步骤1. 确定管道安装线路和位置根据建设设计图纸要求，确定管道安装线路和位置，在地面或者室内墙面上打出管道安装位置和长度，标明虚线。
2. 切割管道在指定长度内进行切割。
切割时应该大致保持切割面与管道轴线垂直，文字标识应该标在同一侧面，用标准缩径手法切口应该光滑。
3. 管道弯曲如果管道需要弯曲，使用手动管道弯曲器进行管道弯曲处理，使其尽量符合设计图纸要求。
弯曲角度需要控制在90度以内，避免管道变形。
4. 安装防滑垫防滑垫应该放置在管道底部，以便于管道在安装时不易滑动。
5. 连接安装将管道按照设计要求连接，对于电解熔连接法，应该预热加热板以达到所需的加热温度，将加热板与管道连接，直到连接后所得出的弯曲角度符合设计要求；对于机械连接法，需先将管子桥装部分另加密封环，然后收缩至与进口端面垂直位置，然后钢制套管蘸润滑剂前先装上一个密封环，然后插入管子和套管。
（电解熔连接法及机械连接法具体细节需要根据管道类型及连接器使用说明书来操作。
）6. 检查质量在管道安装完成后，检查管道与管道连接是否符合要求，检查防水密封是否牢固，并且确认无大于接口偏移和管道接头的脱节。
7. 压力测试在封堵管道搁置后，对管道进行压力测试，测试以验收标准为准，确保工程质量符合相关要求。
维护保养为了确保PE给水管的正常运行，还需要进行定期维护，统计并记录管道使用情况，发现问题及时解决，必要时进行更换修理，以保证管道运行的安全性和可靠性。
聚乙烯管道安装作业指导书
聚乙烯管道安装作业指导书1.1 编制依据: CJJ63-2008 《聚乙烯燃气管道工程技术规程》CJJ33-2005《城镇燃气输配工程施工及验收规范》和TSGD2002-2006 《燃气用聚乙烯管道焊接技术规则》。
1. 2适用于压力不大于0. 7Mpa、工作温度在-20-40C、公称直径不大于630mm 的埋地输送城镇燃气用聚乙烯燃气管道的施工及验收。
2.聚乙烯燃气管道及附属设备安装2.1一般规定2.1.1 管道应在沟底标高和管基质量检查合格后，方可下沟。
2.1.2管、管件及附属设备在安装前应按设计要求核对无误，并应进行外观检查要求方准使用。
2.1.3安装前应将管、管件及阀门等内部清理干净，不得存有杂物。
2.1.4管道连接时，聚乙烯管材的切割应采用专用割刀或切管工具，切割端面平整、光滑、无毛刺，应垂直于管轴线;钢骨架聚乙烯复合管材应采用专用切管工具，切割端面平整、应垂直于管轴线，并应采用聚乙烯材料封焊端面，严禁使用端面末封焊的管材。
2.1.5管道安装时，管内积水应抽净，每次收工时，管端应临时封堵。
2.1.6管材、管件按标准要求时间存放，不得超期使用(如超期必须做抽样检验)。
2.1.7对穿越铁路、公路、河流、城市主要道路的管道，应减少接口，并对接口段进行强度和严密性试验。
3聚乙烯管道的安装3.1聚乙烯管的连接3.1.1聚乙烯管的连接方法有三种:热熔对接连接、电熔连接(承插连接、鞍开连接)、法兰连接。
具体采用何种连接方法详见CJJ63一2008 中5.1.3 规定。
3.1.2 热熔连接的设备操作及对接连接操作详见CJJ63-2008 中5.3规定。
3.1.3 电熔连接的机具操作及电熔连接操作详见CJJ63-2008 中5.3 规定。
3.1.4 聚乙烯管端的法兰连接和钢转换接头连接操作详见CJJ63-2008 中5.4 规定。
3.2 焊缝质量检验3.2.1 热熔对接焊缝质量检验:应对接头进行100%的翻边对称性、接头对正性检验和不少于lO%的翻边切除检验。
大宇PE项目管道安装作业指导书
管道安装作业指导书项目名称: 大宇造船海洋（山东）有限公司PE场建设工程业主:承包商:地址:审批：审核：编制：日期：1.目的为保证顺利安全保质保量的完成该项目的施工,特编制本焊接作业指导书, 它仅对大宇造船项目PE场地的电气预埋管道工艺/管道/消防安装工程的管道焊接施工进行作业指导。
2.项目慨况烟台大宇造船工程项目是由韩国大宇造船海洋株式会社投资兴建的要建设成一个30万吨级的大型造船厂。
计划2015年建成一个规模和技术与韩国玉蒲造船厂同步的第二大宇造船厂。
整船厂计划占地4.125平方公里.总建筑面积35万平方米.地址位于烟台市开发区八角办事处．工程监理单位是山东德林工程项目管理有限公司．我公司承接的有该工程的PE场地一区工艺管道电气预埋管道、消防管道的安装工程．计划工期为2007年9月22日至2007年10月30日共100天．我方将根据土建的进度情况而调整施工计划。
3.编制依据3.1由大宇造船海洋（山东）有限公司提供的有关图纸和与之相关的技术要求，工程施工合同书以及施工现场说明书；3.2国家及行业部门颁发的现行工程施工验收规范、规程、标准等有关规定；3.3我公司的工程管理、施工技术水平、机具装备等综合实力和多年来相关同类工程所积累的实际经验；3.4其它有关资料。
3.5该工程施工的规范如下:《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程及验收规范》GB50236-98《石油化工剧毒、易燃、可燃介质管道施工及验收规范》SHJ501-85《焊缝射线探伤标准》JB928-674.适用范围适用φ32*3~φ377*9的20#无缝钢管的焊接5.管道安装工艺方法5.1 通用规定5.1.1材料、设备在安装前，应按设计要求核查，检验其规格、型号、材质、质量、符合要求方可使用。
5.1.2管道、阀门、设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。
5.1.3给排水管道的法兰衬垫宜采用橡胶垫，气管道的法兰衬垫宜采用橡胶石棉垫，法兰的衬垫不得突入管内，法兰中间不得放置斜面垫或几个衬垫，连接法兰的螺栓，螺杆突出螺母长度不宜大于螺杆直径的1／2。
(完整版)PE管道施工手册
施工手册一、概述聚乙烯管材是以聚乙烯树脂为主要原料，添加一定量的热稳定剂、着色剂和加工助剂经挤出成型而制成。
聚乙烯树脂具有化学性能稳定、气体渗透性低、吸水性小、、介电性能高等特点，具有无毒、无味、价格低廉、加工成型容易等有点。
因而，聚乙烯管道被广泛应用于燃气、供水、城市排水、建筑给水、建筑排水、农业排灌、化工流体输送以及电线、电缆护套等领域。
聚乙烯给水管道可广泛应用于一般用途的压力输水和饮用水输送，是未来城市供水的理想环保管道。
聚乙烯管道具有材质无毒、耐腐蚀、不结垢等特点，可以有效地提高管网水质，保证现代生活品质；聚乙烯管道具有良好的耐水锤压力的能力，与管材一体化的熔接接头及聚乙烯管道对地下运动和端载荷的有效抵抗能力，大大提高了供水的安全性和可靠性；与传统的镀锌钢管和PVC管相比，聚乙烯管道内壁绝对粗糙度K值不超过0.01mm，而且使用50年不随时间变化，新的钢管或球墨铸铁管K值为0.06mm，金属管道使用20年，K 值将增大5-10倍，因而使用聚乙烯管道可减小摩擦阻力、降低运行成本和节约能源，可有效地降低供水能耗；镀锌管道和PVC管道在施工中或因地基沉降引起接口变形而造成暗伤和接头漏失，增大了供水的漏失率，而聚乙烯管道是一种高柔韧性管道，对管基不均匀沉降等环境因素适应能力强，聚乙烯管道独特的熔融连接方式，试压验收标准严格，大幅度降低了城市水管网的漏失率。
二、PE给水管产品特性1、优良的产品特点1)良好的施工性能：重量轻，搬运方便，快捷可靠，焊接工艺简单，施工效率高，埋管只需挖掘机而不需大型设备，工程综合造价低；2)长久的使用寿命：在额定温度、额定压力状况下，可安全使用50年,不会因紫外线辐射而遭受损害；3)卓越的耐腐蚀性能：聚乙烯是惰性材料，可耐多种化学介质的侵蚀，无电化学腐蚀，不需要防腐层，土壤中存在的化学物质不会对管道造成任何降解作用；聚乙烯管道是优良的电绝缘体，不会发生腐烂、生锈或电化腐蚀现象，也不会促进藻类、细菌或真菌生长。
PE燃气管道系统安装手册
乾鑫”PE系列技术手册一、总则为了在给水高密度聚乙烯（PE）管道工程设计、施工及验收中，做到技术先进、经济合理、卫生安全、确保质量，特制定本规程。
本规程适用于新建、改扩建工程的工业与民用建筑物内外生活给水系统的设计、施工和验收。
系统的工作水温不大于45℃，工作压力不大于1.6Mpa。
给水高密度聚乙烯管道不得用于消防给水系统，不得在建筑物内与消防给水管道相连接。
本规程采用的高密度聚乙烯管材的性能符合国家标准《给水用聚乙烯（PE）管材》（GB/T13663-2000）的要求，其配套管件应符合相应的国家标准或经行业主管部门批准的企业标准。
给水高密度聚乙烯管道工程的设计、施工及验收，除执行本规程外，还应符合现行的《建筑给水排水设计规范》、《采暖与卫生工程施工及验收规范》和其它有关标准、规范的规定。
二、系统设计同其它种类的管道一样， PE管道系统在设计时应综合考虑埋地条件、流体性质、工作条件、温度范围、安装技术和工程费用等多种设计因素，但其中最重要的设计为强度设计和水力计算两个部分。
强度计算聚乙烯管道的工作压力可由下式计算PN＝2σS e/(D-e)＝2σS/(SDR-1)其中σS＝MRS/F d；PN=管材公称压力；σS＝设计应力，Mpa；D=平均外径，mm；e=最小壁厚，mm；SDR=标准尺寸比；MRS=最小要求强度（20℃，50年），MpaF d=设计系数；20℃时，MRS，设计应力σS和设计系数之间的对应关系如下表：作为供水用PE管道系统，设计系数FD一般选择1.25，对于PE80级别的HDPE管材,对应的设计应力σS为6.3 Mpa.例如一SDR13.6的PE80管道,由上试计算可知,该管道的公称压力为PN1.0.此外,聚乙烯管道的耐压强度与温度有关,当管道的工作温度偏离20℃时,最大工作压力(MOP)应按下列公式计算:MOP=PN*FtFt为温度折减系数水力计算压力损失计算管道的压力可按照达西一威斯巴赫公式进行计算hf=入(L/d j)(v2/2g)式中hf=摩擦损失；L=管段长度；d j=管道计算内径；g=重力加速度；v=平均流速；入=摩阻系数紊流状态下,摩阻系数入可由阿里特苏里公式计算:入=0.11(k/ d j +68/Re)0.25式中K=管内壁绝对粗糙度(mm),对于HDPE管,k=0.01mm；Re=雷诺数; d j =管道计算内径(mm)管件局部阻力水头损失按下式计算:H=kv2/2g式中h=局部水头损失:m；V=水流速度,m/s；g=重力加速,m/s2 ；K=各种管件的摩阻系数常见管件摩阻系数K值如下:通常在设计过程中,为了简化设计,局部水头损失宜按下列管网沿水头损失的百分数采用:*生活给水管网25-30%;*生产给水管网,生活、消防共用给水管网，生活、生产、消防共用给水管网均为20%。
PE给水管道技术手册
PE给水管道技术手册本文档为PE给水管道技术手册，详细介绍了PE给水管道的使用、安装、维护等相关技术信息。
以下是各章节的详细内容：1：引言- 介绍本文档的目的和范围，概括PE给水管道的背景和重要性。
2： PE给水管道的定义和分类- 定义PE给水管道，并根据应用和管道材料进行分类。
3：材料与规格- 介绍PE给水管道材料的选择原则和常用的管道规格。
4：管道设计与选型- 详细说明PE给水管道的设计原则和选型方法，包括流量计算、管道布置、连接方式等内容。
5：管道安装与施工- 全面介绍PE给水管道的安装和施工过程，包括准备工作、挖掘与回填、管道连接、试压等步骤。
6：管道维护与管理- 提供PE给水管道的维护与管理建议，包括定期检查、清洁、防腐等措施。
7： PE给水管道的质量控制- 介绍PE给水管道的质量控制标准和检测方法，包括材料检测、管道连接质量检查等内容。
8：管道故障处理与排除- 提供PE给水管道故障处理方案，包括漏水、破损等故障的紧急处理方法。
9：附件- 列出本文档所涉及的附件，包括相关图纸、示意图、技术手册等。
10：法律名词及注释- 提供本文档中所涉及的法律名词的解释和相关注释，确保读者对相关法律条文的理解准确。
本文档涉及附件:- 图纸1: PE给水管道布置示意图- 技术手册1: PE给水管道材料选择与规格说明法律名词及注释:- PE: 聚乙烯 (Polyethylene) 的缩写，是聚合物材料之一，因其高强度、耐化学物性好等特点被广泛应用于给水管道领域。
- 给水管道: 指用于供应生活用水的管道系统，包括输水、接水、分水等功能。
- 技术手册: 提供某一具体领域的技术信息和操作指导的手册，用于指导工程师、技术人员等进行相关工作。
聚乙烯管道安装作业指导书
聚乙烯管道安装作业指导书1.1 编制依据: CJJ63-2008 《聚乙烯燃气管道工程技术规程》CJJ33-2005《城镇燃气输配工程施工及验收规范》和TSGD2002-2006 《燃气用聚乙烯管道焊接技术规则》。
1. 2适用于压力不大于0. 7Mpa、工作温度在-20-40C、公称直径不大于630mm 的埋地输送城镇燃气用聚乙烯燃气管道的施工及验收。
2.聚乙烯燃气管道及附属设备安装2.1一般规定2.1.1 管道应在沟底标高和管基质量检查合格后，方可下沟。
2.1.2管、管件及附属设备在安装前应按设计要求核对无误，并应进行外观检查要求方准使用。
2.1.3安装前应将管、管件及阀门等内部清理干净，不得存有杂物。
2.1.4管道连接时，聚乙烯管材的切割应采用专用割刀或切管工具，切割端面平整、光滑、无毛刺，应垂直于管轴线;钢骨架聚乙烯复合管材应采用专用切管工具，切割端面平整、应垂直于管轴线，并应采用聚乙烯材料封焊端面，严禁使用端面末封焊的管材。
2.1.5管道安装时，管内积水应抽净，每次收工时，管端应临时封堵。
2.1.6管材、管件按标准要求时间存放，不得超期使用(如超期必须做抽样检验)。
2.1.7对穿越铁路、公路、河流、城市主要道路的管道，应减少接口，并对接口段进行强度和严密性试验。
3聚乙烯管道的安装3.1聚乙烯管的连接3.1.1聚乙烯管的连接方法有三种:热熔对接连接、电熔连接(承插连接、鞍开连接)、法兰连接。
具体采用何种连接方法详见CJJ63一2008 中5.1.3 规定。
3.1.2 热熔连接的设备操作及对接连接操作详见CJJ63-2008 中5.3规定。
3.1.3 电熔连接的机具操作及电熔连接操作详见CJJ63-2008 中5.3 规定。
3.1.4 聚乙烯管端的法兰连接和钢转换接头连接操作详见CJJ63-2008 中5.4 规定。
3.2 焊缝质量检验3.2.1 热熔对接焊缝质量检验:应对接头进行100%的翻边对称性、接头对正性检验和不少于lO%的翻边切除检验。
PE管道施工指导手册
第一部分 HDPE给水管材的性能1 连接可靠：聚乙烯管道系统之间采用电热熔方式连接，接头的强度高于管道于管道本体强度；聚乙烯管道与其他管道采用法兰连接，方便快捷。
2 低温抗冲性优良：聚乙烯的低温脆化温度极低，可在-60℃-60℃温度范围内安全使用，冬季施工时，因材料抗冲击性好，不会发生管子脆裂。
3 抗应力开裂性优良：HDPE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力，而环境应力开裂性能也非常突出。
4 耐化学腐蚀性优良HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道产生任何降解作用。
5 耐老化，使用寿命长含有2-2.5%的均匀颁的碳黑的聚乙烯管道能够在室外露天存放或使用50年，不会因遭受紫外线辐射而损坏。
6 耐磨性好HDPE管道与钢管的耐磨性对比试验表明，HDPE管道的耐磨性是钢管的4倍，在泥浆输送领域，同钢管相比，HDPE管道具有更好的耐磨性，这意味着HDPE管道具有更长的使用寿命和更好的经济性。
7 可绕性好HDPE管道的柔性使得它容易弯曲，工程上可通过改变管道走向的方式绕过障碍物，在许多场合，管道的柔性能够减少管件的用量并降低安装费用。
8 水流阻力小HDPE管道具有光滑的内表面，其曼宁系数为0.009。
光滑的表面和非粘附特性保证HDPE管道具有较传统管材更高的输送能力。
同时也降低了管路的压力损失和输水能耗。
9 搬运方便HDPE管道比混凝土管道、镀锌管和钢管更轻，它容易搬运和安装，更低的人力和设备需求，意味着工程的安装费用的大大降低。
10 施工方式多种性优良HDPE管道具有多种施工技术，除了可以采用传统的开挖方式进行施工，还可以采用多种全新的非开挖技术如顶管、定向钻孔、衬管、裂管等方式进行施工，这对于一些不允许开挖的场所，是唯一的选择，因此HDPE管道应用领域更为广泛。
第二部分 水力计算1 压力设计水头损失：h f =f ² ²L+落差损失+局部损失f=1.01³105常数 Q ：流量 m 3/h d ：内径 ㎜ L ：管线长度 m 2 管材规格的选取当管道的流量确定后，选出经济流速，即可按下列公式Q=V ²л（d/2）2 管件局部水头损失 h=KV 2/2g式中，h=局部水头损失，m V=水流速度 m/s g=重力加速度 m/s 2 K=各种管件的摩阻系数Q 1.77d 4.77计算出管段的直径，由水力计算确定出总的水头损失，并根据地形的变化来确定管内水的工作压力，从而选出管材的规格。
PE聚乙烯给水管道安装手册(精)
PE聚乙烯给水管道安装手册(精)一、前言PE聚乙烯给水管道是一种新型的环保管道，具有重量轻、耐腐蚀、易安装等优点，因此在城市供水工程中得到了广泛的应用。
本手册旨在为使用PE聚乙烯给水管道的施工人员提供相关的安装指导。
二、材料准备•PE聚乙烯给水管道•管道连接件（弯头、三通、法兰等）•管道支架及支架配件•切割工具（割刀、电锯等）•推力机或挖掘机•固定螺丝及工具•测量仪器（量角器、刻度尺等）三、安装步骤3.1. 确定管道布置管道布置要求符合设计图纸要求，应安装在地面或地下通道内。
特殊情况下，还需进行相应的防护处理。
在布置过程中，应注意管道的连接方向和高度要求等。
3.2. 切割管道根据设计要求，使用切割工具将PE聚乙烯给水管道切割成所需长度。
切割要求平整、光滑，不得出现毛刺和切口不齐等情况。
3.3. 安装管道支架及配件将管道支架和配件按照设计图纸要求安装在预定的位置上。
在安装过程中，必须保证管道支架水平、平稳，不得有晃动或倾斜等情况。
3.4. 连接管道连接管道时，应使用符合要求的连接件（弯头、三通、法兰等），并且连接应紧密、平整，不得出现脱离、漏水等情况。
连接前，还需对管道末端进行加工处理，以消除管道端口的毛刺和切口不齐等情况。
3.5. 固定管道在连接完毕后，应将管道支架和管道固定在所预定的位置上。
使用符合要求的固定螺丝及工具，确保管道安装牢固、稳定。
3.6. 检查管道安装完毕后，要进行必要的检查工作，以消除管道连接不紧密、管道破损等情况。
根据设计图纸要求，使用测量仪器对管道的高度、倾斜度、联通性进行检查，确保管道符合要求并达到使用标准。
四、注意事项•PE聚乙烯给水管道安装前，必须仔细检查管道质量，排除有问题的管道；•安装过程中，应使用符合要求的工具和配件，确保连接的紧密性；•PE聚乙烯给水管道的切割工具应使用专用刀具，切割面应平滑、无毛刺、切口不齐等情况；•安装前，应认真阅读设计图纸，并根据要求确定管道布置方案；•安装过程中，必须保证安全，避免发生意外事故。
管安装作业指导 作业指导书 聚乙烯(PE)管安装
聚乙烯（PE）管的安装作业指导书1热熔焊接施工1.1 热熔焊接准备1）热熔焊机应置于平整、干燥，并有足够操作空间的场地，2）检查整个机具各个部位的紧固件有无脱落或松动，并予以必要处理。
3）检查整机电器线路有无损坏，并予以必要处理。
4）检查液压箱内液压油是否充足。
5）确认电源与机具输入是否相匹配。
6）将与管材规格一致的卡瓦装入机架。
7）准备足够的支撑物，以保证待焊接管材可与机架中心线处于同一高度，并能方便移动。
8）将焊机各部件按照要求插装连接并检查无误。
9）设定加热板温度：半自动焊机为210~220℃，全自动焊机为233℃。
10）接通焊机电源，打开加热板、铣刀和油泵开关并试运行，检查各自工作是否正常。
1.2热熔焊接1）在焊接过程中，操作人员应严格按照焊接工艺卡要求设定技术参数和操作，保证焊接质量。
全自动焊机为自动设定。
2）核对欲焊接的管材规格、压力等级和出厂时间是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应予以局部切除后方可使用。
3）焊接前必须用干净的布清除两管端的油污或异物，确保两端清洁，以利焊接质量。
4）将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下应尽可能短），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好。
5）置入铣刀，先打开铣刀电源开关，然后合拢管材两端，并加以适当的压力，直到两端均有连续的切屑出现后，撤掉压力，略等片刻，再退开活动架，关掉铣刀电源，切屑厚度应为0.5mm左右，通过调节铣刀片的高度可调节切屑厚度。
全自动焊接压力自动控制。
6）取出铣刀，合拢两管端，检查两端对齐情况，管材两端的错位量不应超过壁厚的10%，通过调整管材直线度和松紧卡瓦可予以改善，管材两端面间的间隙也不应超过壁厚的10%，否则应再次铣削，直到满足上述要求。
7）将加热板表面的灰尘和残留物清除干净（应特别注意不能划伤加热板表面的不粘层），检查加热板是否达到设定值的压力，直到两边最小卷边达到规定值（0.1×管材壁厚+0.5）mm。
PE管施工手册
PE管施工手册第一章总则1。
1 为了在建筑PE 给水系统的施工、验收中,做到技术先进、经济合理、安全适用、确保质量，特制定本手册。
1.2 本手册中，PE 管路适用于系统的最大允许工作压力不大于16bar 、工作温度在-20 °C —40 °C （参考工作温度为20 °C ）的场合；适用于建筑内冷水的施工及验收。
1。
3 PE 管材的规格尺寸及主要性能指标应符合ISO4427 —1996 、GB/T13663—2000 的规定，管件应符合EN12201 -3 —1999 的规定。
1.4 承接PE 管路工程的设计、施工的单位，必须具有建设主管部门批准或认可的相应资质。
1.5 PE 管路工程的施工,除参照本手册外，还应符合国家和当地现行的有关标准、规范和规定。
第二章术语2。
1 热熔连接由相同热塑性塑料制作的管材与管件互相连接时，采用专用热熔工具将连接部位表面加热，直接对其进行热熔和承插,冷却后连接成为一体。
2。
2 电熔连接由相同的热塑性塑料管道连接时，插入特制的电熔管件，由电熔连接机具对电熔管件通电，依靠电熔管件内部预先埋设的电阻丝产生所需要的热量进行熔接,冷却后管道与电熔管件连接成为一个整体.2.2 工作压力为确保输水系统长期安全运行，设计对选用的公称压力等级管道在允许压力基础上，附加一定的安全余量后所采用的设计压力。
2.3 允许压力在某一介质温度下,确保一定使用寿命，管道系统可以承受的最大压力。
管道的允许压力与水温、使用寿命有关。
2.4 公称压力管材在使用水温20 °C ，使用寿命50 年，以bar 为单位的允许压力。
2.5 安全系数管道在使用年限范围内规定的介质温度下，最大工作压力的安全保证系数。
第三章材料3.1 一般规定3.1。
1 PE 给水系统选用的管材和管件，应具备卫生检验部门的检验报告或认证文件。
3.1。
1 PE 给水系统选用的管材和管件，应具备质量监督检验部门的产品质量检验报告和+GF+的产品合格证，并应具备有关建材等部门的认可文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDPE管道系统安装手册天鸿塑业一、总则为了在给水高密度聚乙烯（PE）管道工程设计、施工及验收中，做到技术先进、经济合理、卫生安全、确保质量，特制定本规程。
本规程适用于新建、改扩建工程的工业与民用建筑物外生活给水系统的设计、施工和验收。
系统的工作水温不大于45℃，工作压力不大于1.6Mpa。
给水高密度聚乙烯管道不得用于消防给水系统，不得在建筑物与消防给水管道相连接。
本规程采用的高密度聚乙烯管材的性能符合国家标准《给水用聚乙烯（PE）管材》（GB/T13663-2000）的要求，其配套管件应符合相应的国家标准或经行业主管部门批准的企业标准。
给水高密度聚乙烯管道工程的设计、施工及验收，除执行本规程外，还应符合现行的《建筑给水排水设计规》、《采暖与卫生工程施工及验收规》和其它有关标准、规的规定。
二、系统设计同其它种类的管道一样， PE管道系统在设计时应综合考虑埋地条件、流体性质、工作条件、温度围、安装技术和工程费用等多种设计因素，但其中最重要的设计为强度设计和水力计算两个部分。
强度计算/聚乙烯管道的工作压力可由下式计算 :PN＝2σS e/(D-e)＝2σS/(SDR-1)其中σS＝MRS/F d；PN=管材公称压力；σS＝设计应力，Mpa；D=平均外径，mm；e=最小壁厚，mm；SDR=标准尺寸比；MRS=最小要求强度（20℃，50年），MpaF d=设计系数；20℃时，MRS，设计应力σS和设计系数之间的对应关系如下表：作为供水用PE管道系统，设计系数FD一般选择1.25，对于PE80级别的HDPE管材,对应的设计应力σS为6.3 Mpa.例如一SDR13.6的PE80管道,由上试计算可知,该管道的公称压力为PN1.0.此外,聚乙烯管道的耐压强度与温度有关,当管道的工作温度偏离20℃时,最大工作压力(MOP)应按下列公式计算: MOP=PN*FtFt为温度折减系数水力计算压力损失计算管道的压力可按照达西一威斯巴赫公式进行计算hf=入(L/d j)(v2/2g)式中hf=摩擦损失；L=管段长度；d j=管道计算径；g=重力加速度；v=平均流速；入=摩阻系数紊流状态下,摩阻系数入可由阿里特里公式计算:入=0.11(k/ d j +68/Re)0.25式中K=管壁绝对粗糙度(mm),对于HDPE管,k=0.01mm；Re=雷诺数; d j =管道计算径(mm)管件局部阻力水头损失按下式计算:H=kv2/2g式中h=局部水头损失:m；V=水流速度,m/s；g=重力加速,m/s2 ；K=各种管件的摩阻系数常见管件摩阻系数K值如下:通常在设计过程中,为了简化设计,局部水头损失宜按下列管网沿水头损失的百分数采用: *生活给水管网25-30%;*生产给水管网,生活、消防共用给水管网，生活、生产、消防共用给水管网均为20%。
*消火栓系统消防给水管网为10%；*生产、消防共用给水管网为15%。
流量计算流量可采用海登一威廉公式计算：Q=0.2785 Cd j2.63I0.54式中Q=流量；C=海登一威廉摩阻值； d j=管道计算径；I=水力坡度系数C本质上是一个摩擦因子,下表给出了不同类型和使用年限的管道的C值的大小,由下表可知,在相同的设计条件下,HDPE管道的输送能力大于其它传统管材.设计人员可根据设计流量的要求确定管道的尺寸大小.海登—威廉方程中的C值其它相关的设计参数其它关于PE管道系统的设计参数见下表：三、施工规在各种埋地管道的应用过程中,管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量.而PE管道具有的多种独特性能使管道的铺设更加安全、快捷，同时正确的施工设计与安装工程将使管道的这些优越性能得到更大程度的发挥。
施工前的技术准备*施工前应熟悉、掌握施工图；*准备好相应的施工机具；*对操作工人进行上岗培训，培训合格后方可进行施工；*按照标准对管材、管件进行验收。
管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，而且在没有征得相关部门同意的情况下不得擅自进行改动。
PE管道的柔性好、重量轻，所以可以在地面上预制较长管线，当地形条件允许时，管线的地面焊接可使管沟的开挖宽度减小。
狭窄管沟的开挖可以采用旋转开挖机、犁或铲具等开挖机具。
一般规定，聚乙烯管道埋设的最小管顶覆土厚度为： *埋设在车行道下管顶埋深不得小于0.9米;*埋设在人行道下或管道支管不得小于0.75米;*绿化带下或居住区支管不得小于0.6米;*在永久性冻土或季节性冻土层,管顶埋深应在冰冻线以下.在结实、稳固的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须允许能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还要考虑到管沟开挖费用以及购买填埋材料等费用的经济性。
管沟的宽度值一般要考虑到管道的规格及所用的夯实工具。
下表给出了相应的最小宽度值：一般规定。
当在地面连接时，开沟宽度为D+0.3，当在沟安装或开沟回填有困难，不能满足回填土实度要求时，开沟宽度为D+0.5，且总宽度不小于0.7米。
在沙土或淤泥的管沟，如果不易作出一个直立的管沟侧壁，那么可以做一个45°或能够支撑沟壁材料的一个坡度。
如果管沟较宽，那么为了支撑最终的填需埋层重量，初填埋材料必须被夯实。
管沟底的准备对于像供水、排污水或长距离输送管线的压力系统，除非设计图纸有特殊要求，一般来说，管沟底的水平精度要求并不是很高，而对于得力排水系统，坡度的管级必须达到规定的要求。
如果管沟底部相当平直，而且土壤基本上没有大的石块，那么就没有必要再进行平整。
当然，如果是一个没有受到扰动的管沟底层，那就更好。
但如果管沟已经被扰动或在开挖的过程中必须被扰动，那么其密实度至少应该达到其周围填埋材料的密实度，开挖的管沟底部一般要用直径不超过50mm的没有尖锐棱角的小石头再混和一些沙土和粘土管材料垫平。
所有规格化的HDPE管道一般都可以适应少量局部的管沟底的不平坦，但如果在回填材料中含有尖棱的石头或坚硬的页岩，那么就可能会在管道表面产生应力集中区以致损伤管道。
对于在页岩及松散的岩石上壤中的开挖，为了避免与松散的岩石接触，必须为HDPE管道提供一个均一的沟床，一般的做法是开挖管沟底时应比规定的等级挖深至少150mm，然后用适当的填埋材料回填至规定高度，并夯实到90%或更高的密实度。
对于支撑强度较小的湿粘土或沙土等类似不稳定土壤，管沟的开挖的深度要比规定的值深100-150mm。
然后用指定的或原开挖的材料进行回填，这样即可保证为HDPE管提供一个均一的支撑。
在不稳定的有机土壤中，如果安装地点的地下水位较高以致于淹没了管道，可以在管道上增加额外的重量来抵抗管道受到的浮力，但这个额外的设计重量不应该超过基础层的支撑强度。
管沟管道的敷设在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发现任何缺陷的情况下，管道才被允许吊入或滚入管沟。
管道通常会在地面预先连接好，有时管道可能会被预先连接成大约150米长的许多管段，贮存在某一个地方，当需要下放及连接时，再被运到安装地点，然后采用热熔连接的方式连接这些管段。
公称直径小于200mm的管道可以手工拖入管沟；对所有的大管道、管件、阀门、消防栓及配件，应该采用适当的工具仔细将它们放到管沟，对于长距离的管道的吊装，推荐采用尼龙绳索。
干管、支管敷设1、聚乙烯管道应在沟底标高和管基质量检查合格后，方准敷设。
2、聚乙烯管道宜蜿蜒状敷设，并可随地形弯曲敷设，其允许弯曲半径应符合本规程上表的规定。
3、聚乙烯管道埋设的最小管顶覆土厚度应符合下列规定：（1）埋设在车行道下时，不宜小于0.9m。
（2）埋设在非车行道下时，不宜小于0.75m。
（3）埋设在水田下时，不宜小于0.8m。
当采取行之有效的防护措施后，上述规定可适当降低。
4、聚乙烯管道下管时，应防止划伤、扭伤或过大的拉伸和弯曲。
5、盘管敷设采用拖管法施工时，拉力不得大于管材屈服拉伸强度的50%。
6、盘管敷设采用喂管法施工时，管道允许弯曲半径应符合本规程上表的规定。
插入管敷设1、聚乙烯管道插入管敷设，插入起始段应挖出一段工作坑，其长度应满足施工要求，并应保证管道允许弯曲半径符合上表的规定。
2、聚乙烯管道插入施工前，应使用清管设备清除旧管壁沉积物、锐凸缘和其他杂物，并应用压缩空气吹净管杂物。
3、聚乙烯管道插入施工前，应对已连接好的聚乙烯给水管道进行气密性试验，试验合格后，方可插入施工。
插入后，应对插入管进行强度试验。
4、插入施工时，必须在旧管插入端加入一个硬度比插入管小的漏斗形导滑口。
5、插入管采用拖管法施工时，拉力不得大于管材屈服拉伸强度的50%。
6、插入管各管段端口环形空间应用O型橡胶密封圈、塑料密封套或填缝材料密封。
7、在两插入段之间，必须留出冷缩余量和管道不均匀沉降余量，并在每段适当长度加以铆固或固定。
管道穿越敷设1、聚乙烯管道穿越铁路、道路和河流的敷设期限、程序以及施工组织方案，应征得有关管理部门的同意。
2、聚乙烯管道穿越工程采用打洞机械施工时，必须保证穿越段周围建筑物、构筑物不发生沉陷、位移和破坏。
最终的管道连接与装配管沟管道的热熔连接同地面上管道的热熔连接方式相同，但必须保证所连接的管道在连接前必须冷却到土壤的环境温度。
PE管道与金属管道、水箱或水泵相连时，一般采用法兰连接。
对于HDPE管材之间，当不便于采用热熔方式连接时，也可采用法兰连接。
法兰连接时，螺栓应预先均匀拧紧，待8小时之后，再重新紧固。
回填与夯实一般情况下，可以采用以下三类材料作为PE管道的回填夯实：第一类：5-40mm的无棱角石头，包括大量当地容易取得的材料，如珊瑚、碎矿渣、碎石及碎贝壳。
第二类：最大直径40mm的粗沙及砂砾，包括含有少量粉末的不同等级的沙子与砂砾，一般是粒状的且是不粘的，可是湿的也可以是干的。
第三类：优良的沙子与粘土砂砾，包括细沙，粘沙及粘土砂砾的混和物。
一般情况下，腑角及初回填要求至少要达到90%以上，夯实层应该至少达到距管顶150mm的地方，对于距管道顶部少于300mm的地方应该避免直接捣实。
最终回填可能会采用原开挖土壤或其它材料，但其中不得含有冻土、结块粘土及最大直径不得超过200mm的石块。
四、连接技术大口径PE压力管道系统主要采用热熔对接方式进行连接，小口径采用热熔承插连接，当与金属管道等其它管道连接时，必须采用法兰连接，小口径管道也可用钢塑过渡连接。
管道工程在施工安装前，应具备下列条件：1、设计施工图及其它技术文件齐全，且已进行施工图技术交底，满足施工要求2、已确定施工组织设计和施工方案3、管道安装前，应了解施工地形，熟悉设计图纸，施工方案，仔细核对材料的品种、规格是否符合设计要求。
4、管道在安装前，应对材料外观质量和管件的配合公差进行仔细检查，受污染的管材、管件外污垢应彻底清理干净，施工过程中应防止污染物污染管材、管件，不得使用有损坏迹象的材料，如发现管道质量有异常，应在使用前进行技术鉴定或复检。
